ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS

Transkript

1 Vysoká škola báňská Technická univerzita Ostrava Fakulta metalurgie a materiálového inženýrství Katedra metalurgie a slévárenství ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS Příloha studijní opory Diagnostika a řízení kvality odlitků prof. Ing. Tomáš ELBEL, CSc. duben 2016

2 Název: Příloha studijní opory k předmětu Diagnostika a řízení kvality odlitků Autor: prof. Ing. Tomáš Elbel, CSc. Vydání: první, 2016 Počet stran: 133 Studijní materiály pro studijní obor Moderní metalurgické technologie (studijní program Metalurgické inženýrství) magisterského studia Fakulty metalurgie a materiálového inženýrství. Jazyková korektura: nebyla provedena 2

3 OBSAH / CONTENT Úvod 4 Introduction Třída 100 : Vady tvaru, rozměrů a hmotnosti 5 Category 100 : Incomplete Casting. Incorrect shape, dimensions and weight Třída 200 : Vady povrchu 24 Category 200 : Defective Surrface and Metallic Projections Třída 300 : Porušení souvislosti 59 Category 300 : Discontinuities Třída 400 : Dutiny 72 Category 400 : Cavities Třída 500 : Makroskopické vměstky a vady makrostruktury 100 Category 500 : Macroscopic Inclusions and Anomalies Třída 600 : Vady mikrostruktury 124 Category 600 : Microscopic Anomalies Třída 700 : Vady chemického složení a vlastností odlitků 132 Category 700 : Incorrect Chemical Composition and Casting Properties Zdroje obrázků 133 References Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

4 Atlas vad odlitků byl sestaven z fotografií z knihy Vady odlitků ze slitin železa [1] a z osobního archivu autora. Dálší příklady byly přidány od jiných autorů, jejichž zdroj je číselně označen v hranatých závorkách. Fotografie bez číselného označení jsou mlčky považovány za autorův archiv nebo knihu [1]. Seznam citací je uveden na závěr Atlasu. V seznamu jsou uvedeny i některé doporučené zdroje k individuálnímu studiu. V atlasu jsou vloženy tabulky s klasifikací vad, jejich schématy a slovními charakteristikami. ÚVOD / INTRODUCTION Atlas of casting defects was compiled from photos of the book 'Casting defects from ferrous alloys' [1] and the personal archive of the author. Further examples have been added by other sources, whose authors are numerically indicated in square brackets. Photos without numerical designations are tacitly considered the author's archive and the book [1]. The list of references is provided at the end of 'Atlas'. Some recommended references for individual study are listed. In the atlas are inserted tables with the classification of defects, their schemes and its verbal description. Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

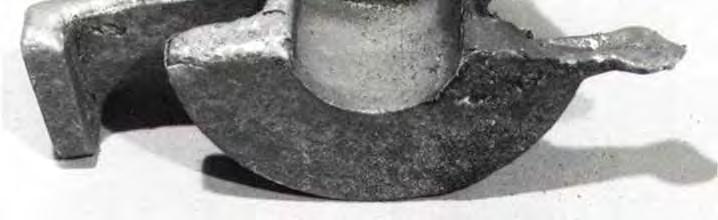

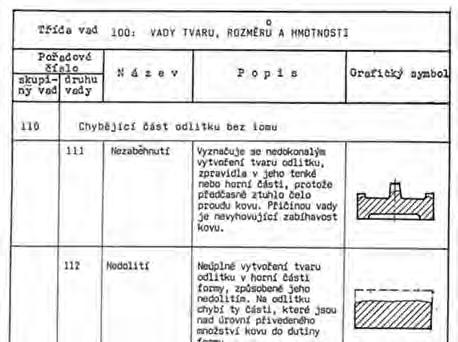

5 VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

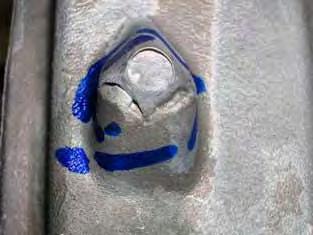

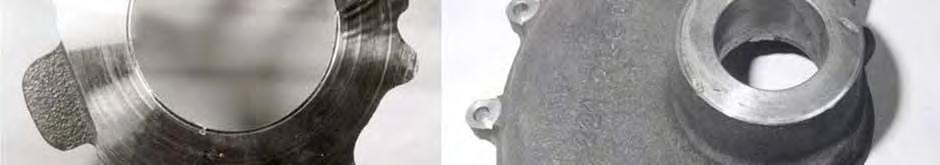

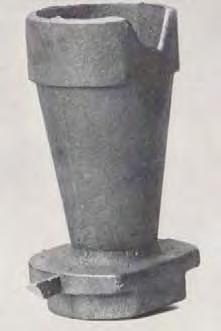

6 111 Nezaběhnutí Misrun Odlitek víčka, EN GJL[3] Nezaběhnutí dýzy EN GJL [6] Odlitek Al-Si 7 VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 6

7 112 Nedolití Incomplete Pouring VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 7

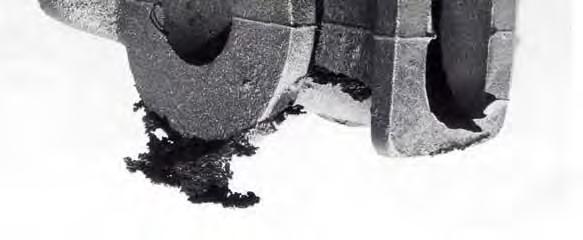

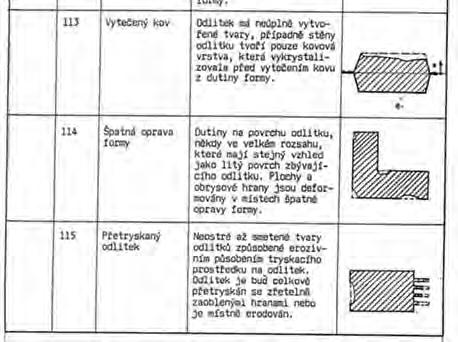

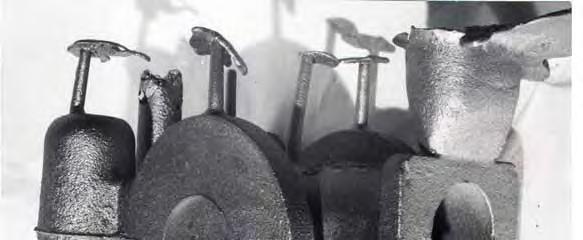

8 113 Vytečený kov Run out VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 8

9 114 Špatná oprava formy Incorrect mould repair (dash) VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 9

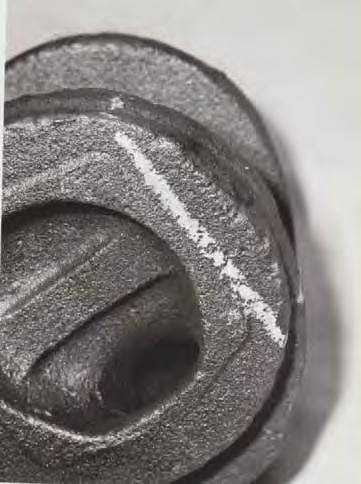

10 115 Přetryskaný odlitek Extensive shotblasting VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 10

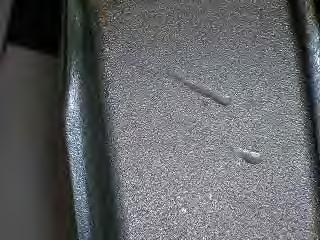

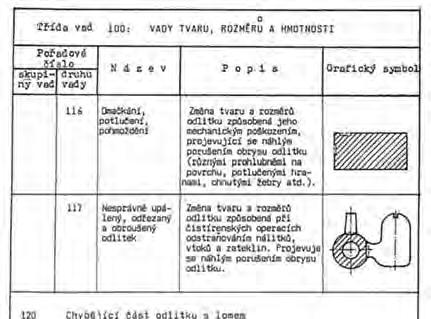

11 116 Omačkání, potlučení, pohmoždění Mechanical Damage Otlučený povrch odlitku Al-Si VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 11

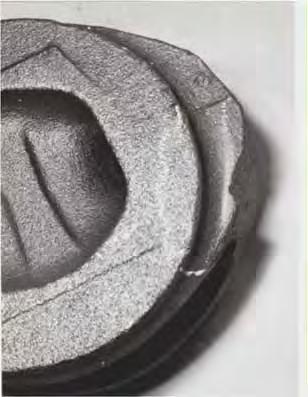

12 117 Nesprávně upálený, odřezaný a obroušený odlitek Improper handling (cleaning) Nesprávně upálený nálitek ocelového odlitku VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 12

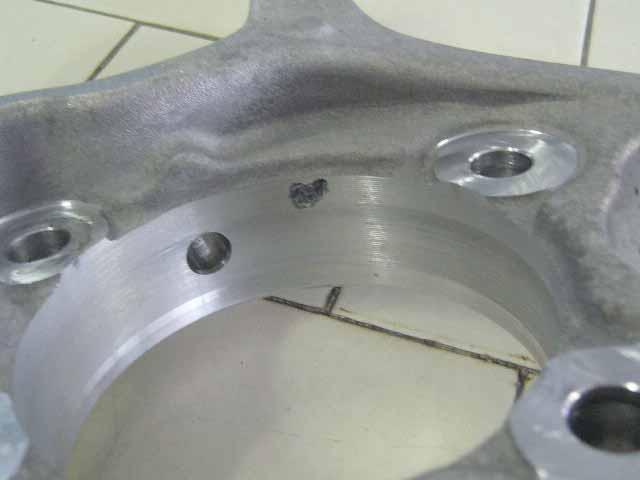

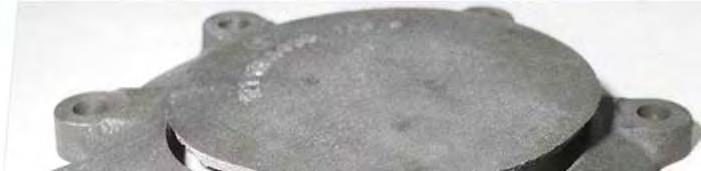

13 Odlitek ze slitiny Al-Si zabroušený pod povrch odlitku VADY TVARU ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 13

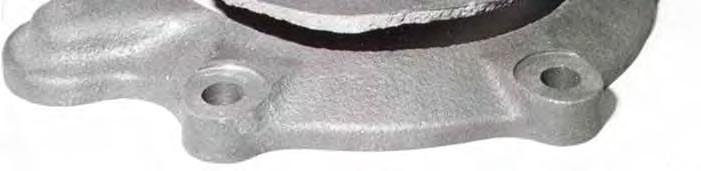

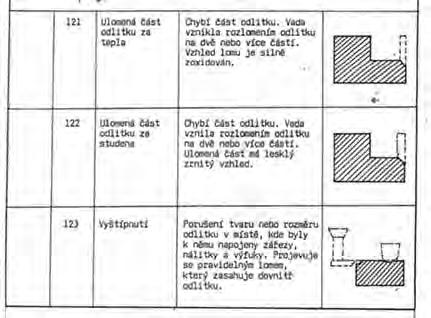

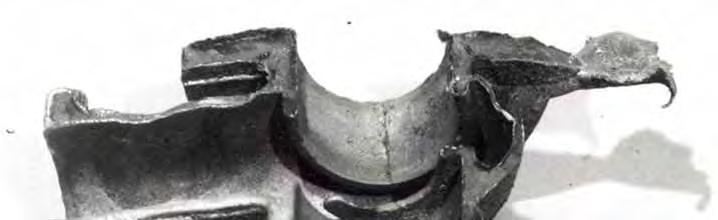

15 121/122 Ulomená část odlitku za tepla/studena Broken part of casting (hot/cold) Litinový odlitek víka (EN GJL) s mechanicky ulomenou horní částí VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 15

16 123 Vyštípnutí Broken in (Runners or Risers) Vyštípnutý zářez vtokové soustavy (odlitek EN GJL) [2] VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 16

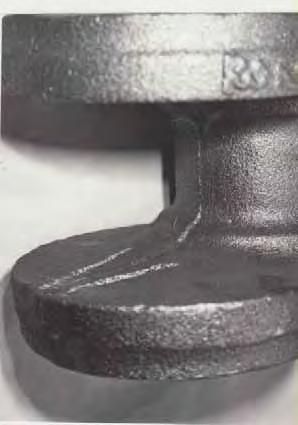

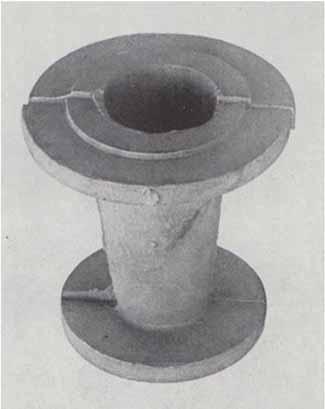

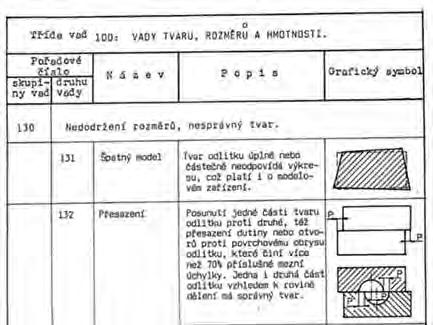

18 131 Špatný model Incorrect Pattern VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 18

19 132 Přesazení Cross joint shift Přesazení ocelového odlitku v dělící rovině formy Litinový odlitek EN GJL (12 kg) [6] VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 19

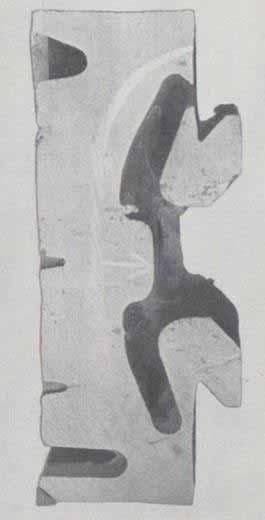

20 133 Nevyhovující rozměry Incorrect Dimensions Nevyhovující tvar dutiny odlitku EN GJL [6] Nestejné tloušťky stěn odliku EN GJL [6] VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 20

21 134 Zborcení, deformace Warpage, deformation VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 21

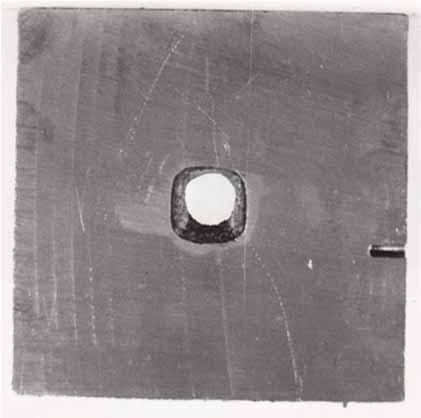

22 Deformace jádra čtvercového průřezu cristobalitickou expanzí křemenného ostřiva u ocelového odlitku (příčný řez odlitku hranolu 200 x 200 x 100 mm) VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 22

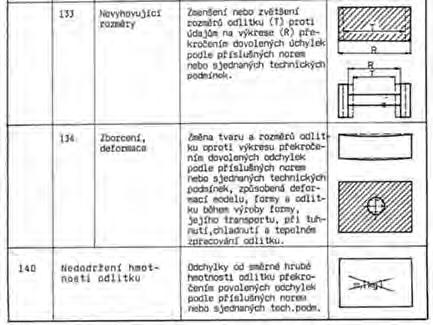

23 140 Nedodržení hmotnosti odlitků Weight Nonconformity VADY TVARU, ROZMĚRŮ A HMOTNOSTI / INCOMPLETE CASTING AND INCORRECT DIMENSIONS, SHAPE AND WEIGHT 23

24 VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

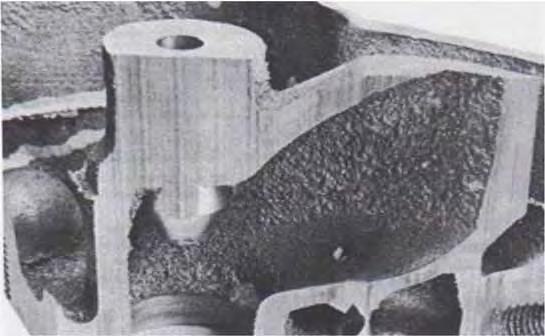

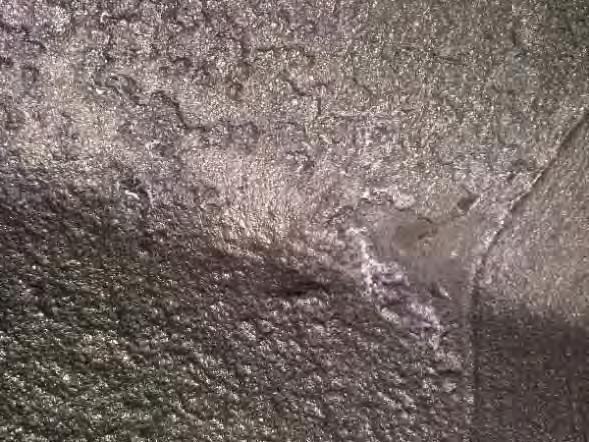

25 211 Drsný povrch Rough surface Typický drsný povrch litinového odlitku způsobený nenatřením jádra [3] VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 25

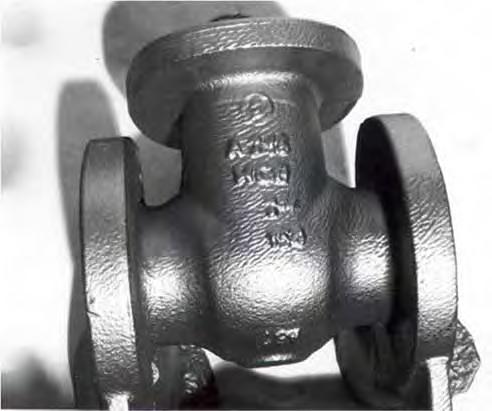

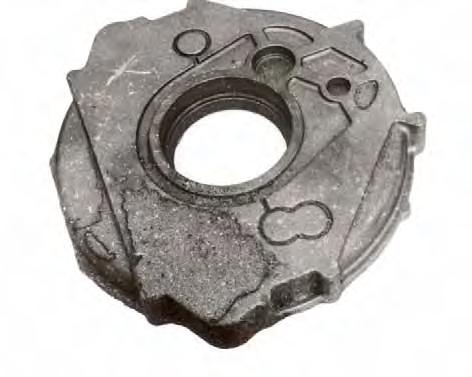

26 212 Povrchové připečeniny Burning-on Povrchová připečenina do jádra olejového kanálu ocelového klikového dílu (podélný řez) VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 26

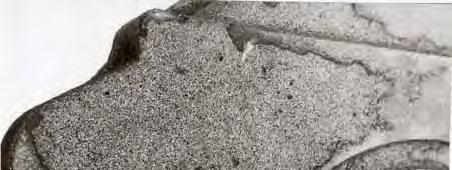

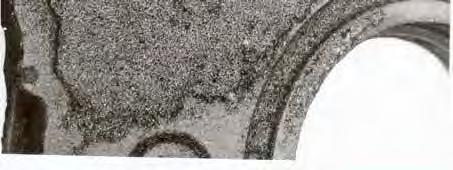

27 212 Povrchová připečenina explozívní penetrace Explosive penetration Povrchová připečenina u odlitku víka skříně z LLG způsobená explozívní penetraci litiny do při odlévání na syrovo VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 27

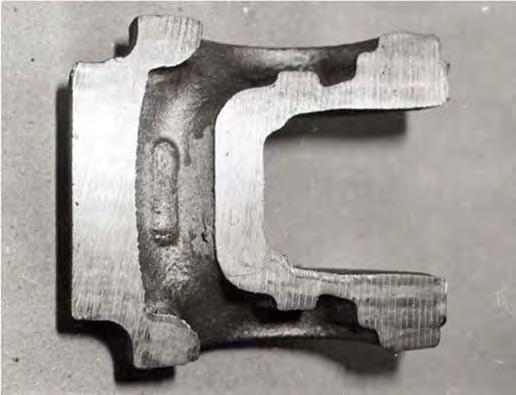

28 213 Hluboké připečeniny. (Zapečeniny, penetrace) Burning-in. Fusion Penetrace oceli do olejového kanálu klikového dílu (jádro křemenný písek, pojivo FF (příčný řez) VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 28

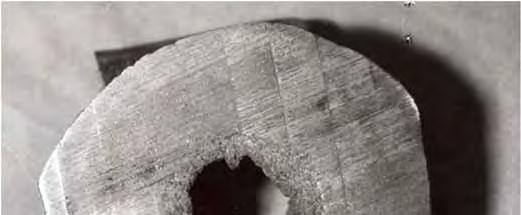

29 Výřez z ocelového odlitku s výronkem (vada 240) a s hlubokou zapečeninou do jádra (křemenný písek + vodní sklo, CO 2 proces) VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 29

31 221 Zálup na horní ploše formy Cope (Expansion) Scabs Dutiny na hrubém odlitku z oceli vyvolané zálupy ve vršku formy VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 31

32 222 Zálup na dně formy Bottom (Expansion) Scabs Litinový odlitek se zálupem na dně formy v místě vysoké průtočnosti kovu [8] VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 32

33 223 Zálupové síťoví Rat - tails Zálupové síťoví ( krysí ocásky ) na odlitku brzdového bubnu GJL - (průměr 300 mm) [2] VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 33

35 231 Vyboulení External or internal swell (bulge) Ocelový odlitek s vyboulením. Ruční formování po vrstvách [2]. VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 35

36 232 Odření, shrnutí Crush, friction Náboj kola z uhlíkové oceli s nárostem způsobeným odřením jádra při skládání formy VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 36

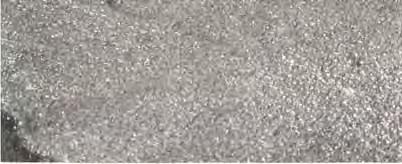

37 233 Utržení, sesutí Collapse. Secession Část ocelového odlitku s nárostem způsobeným utržením formy v dělící rovině VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 37

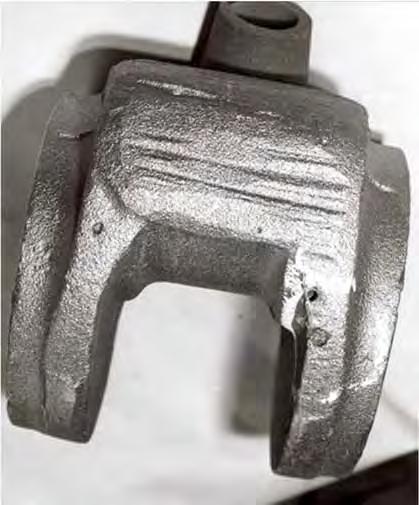

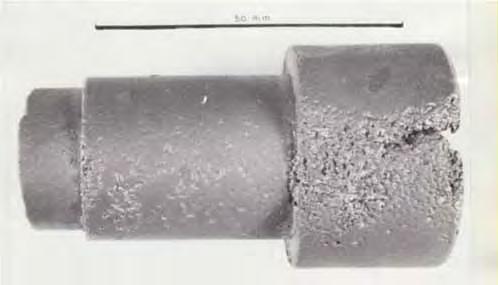

38 234 Eroze Erosion Typický příklad eroze poškození ocelového odlitku od keramické formy nízké pevnosti VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 38

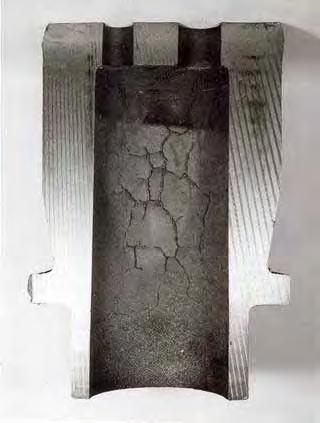

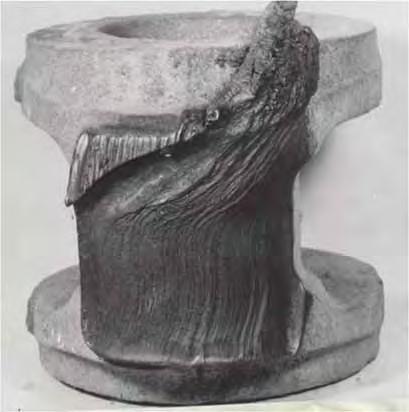

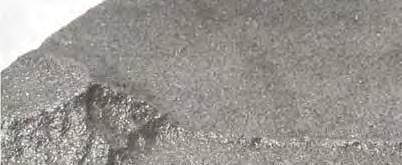

39 240 Výronky Veining Vložka litinového válce (EN GJL) s výronky od jádra vyrobeného z obalované směsi (Croning) VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 39

41 250 VÝPOTKY Sweating (phosphide or lead sweats) Fosfidické výpotky na povrchu odlitku z EN GJL [2] Nepřímá segregace výpotky Litinová kuželka kohoutu s výpotkem uvnitř vady (410) Bubliny [2] VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 41

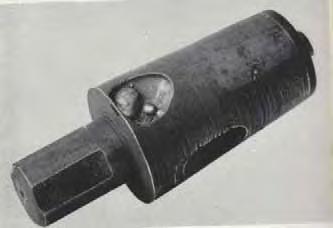

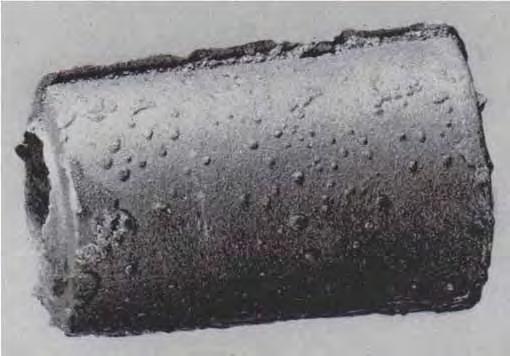

42 Vložka z olovnatého bronzu s výpotky na povrchu [2] VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 42

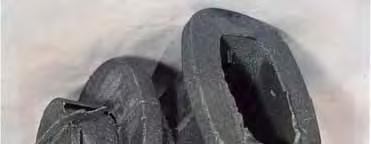

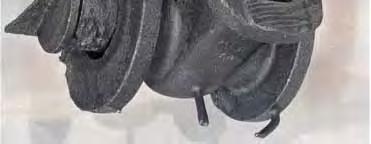

43 261 Zatekliny způsobené netěsností formy Cope raise, raised mould Těleso ventilu se zateklinou kolem známek jádra (EN GJL) Páka ze slitiny Al-Si 13 se zateklinou v dělící ploše. Forma písková, ruční formování [2]. VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 43

44 262 Prasklé jádro Cracked core Kov zatečený do prasklého jádra na příčném a podélném řezu ocelového odlitku. Vnější průměr 170 mm, průměr válcové části jádra (kanálu) 45 mm. VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 44

45 263 Prasklá forma Cracked mould Odlitek litinové podpěry s vytečeným kovem v prasklé formě [2] VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 45

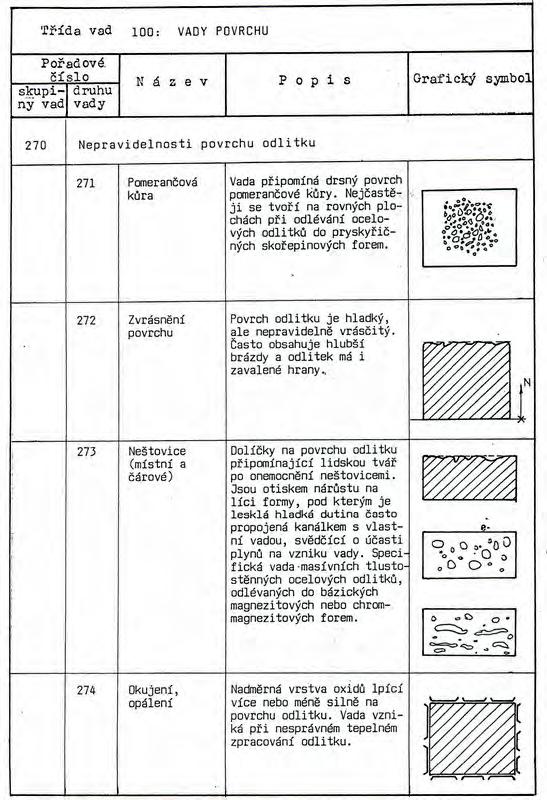

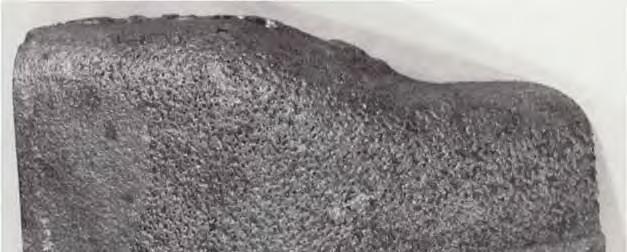

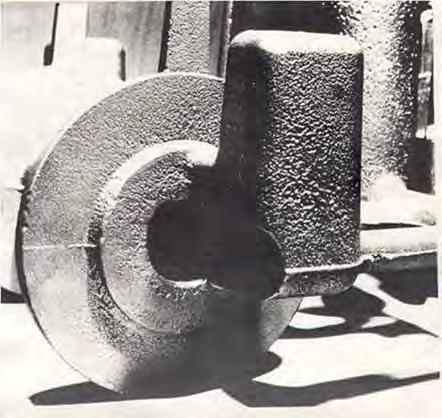

47 271 Pomerančová kůra Orange peel Pomerančová kůra na nálitku ocelového odlitku tělesa ventilu (Js 40 mm, hmotnost 10 kg). Charakteristický vzhled pomerančové kůry na odlitku ocelové příruby. Byla použita skořepinová forma z obalované směsi (Croning). VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 47

48 272 Zvrásnění povrchu Elephant s peel Hladký povrch odlitku, ale nepravidelně vrásčitý. V tomto případě jde o litinové odlitky vyrobené do forem s vysokým obsahem nosičů lesklého uhlíku. VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 48

49 Do této skupiny lze zařadit drážky, jizvy, (seams,scars) Zvrásnění povrchu (jizvy) ve vršku formy ocelového odlitku EN ČSN VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 49

50 273 Neštovice místní a čárové Small pox, local or bar Povrch formy z CrMg směsi s vodním sklem po odlití (v oxidačním prostředí) odlitku ocelové koule o průměru 1550 mm [7] VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 50

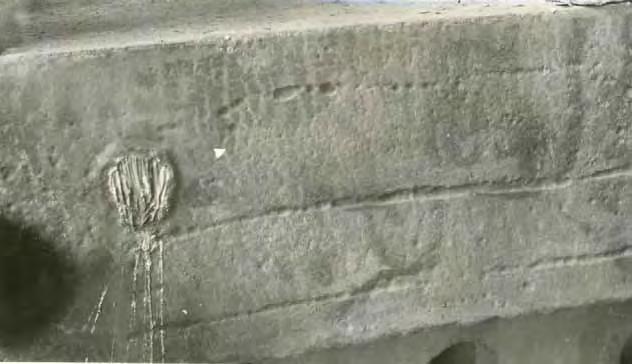

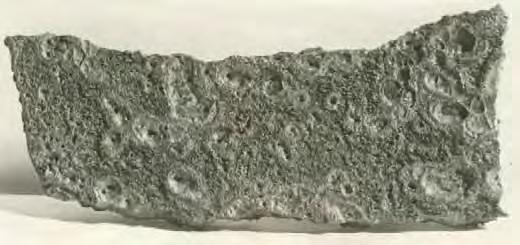

51 Líc formy z CrMg směsi s vodním sklem s krátery po obroušení nárůstů (neštovic) [7] Detail stěny desky (o hmotnosti 100 t) formované do CrMg směsi s vodním sklem s vrstevnatou formou NEŠTOVIC [7] VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 51

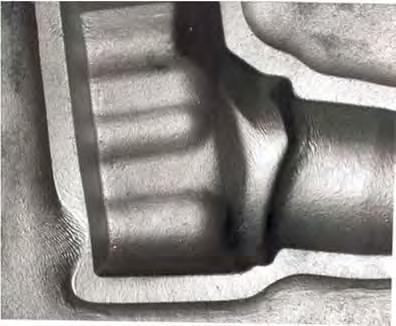

52 274 Okujení, opálení Scaled casting. Scale VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 52

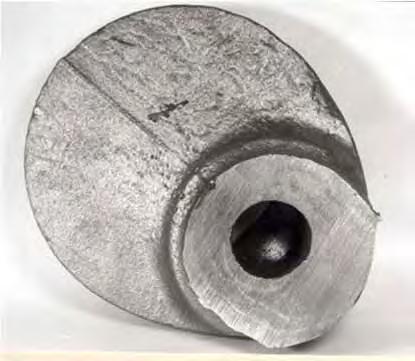

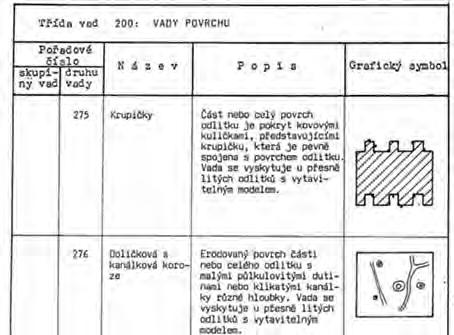

54 275 Krupičky Fine drops Krupičky na povrchu ocelového odlitku. Přesné lití do keramické formy. VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 54

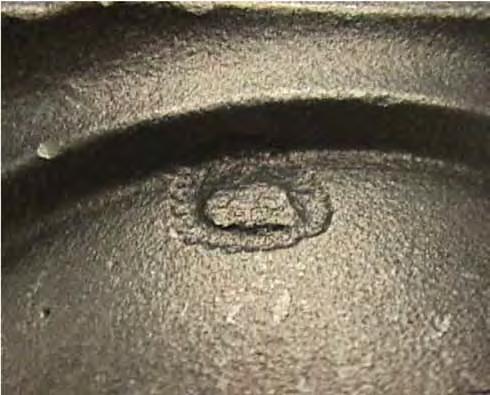

55 276 Dolíčková a kanálková kuroze Channel or pitting corrosion Dolíčková a kanálková koroze na povrchu ocelového odlitku. Přesné lití do keramických forem. VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 55

56 277 Chemická koroze Chemical corrosion VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 56

57 (278) Bílý povlak, zjizvený povrch White coatings, scarred surface Bílý povlak na povrchu odlitku Nová vada New defect Hrubý povrch odlitku VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 57

58 280 Vady povrchové ochrany odlitku Defects of painting protection of casting VADY POVRCHU/ DEFECTIVE SURFACE AND METALLIC PROJECTIONS 58

59 PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

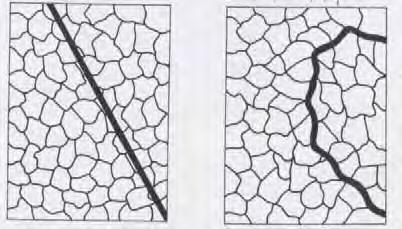

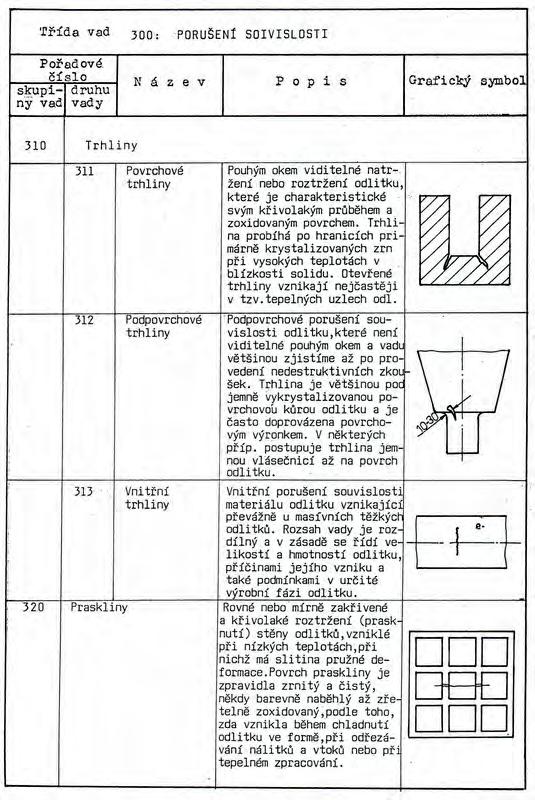

60 311 Povrchové trhliny (za tepla) Superficial tears Křivolaký průběh trhliny ocelového odlitku tělesa ventilu Lom ocelového odlitku s povrchovou trhlinou. Od povrchu lze pozorovat dendritickou morfologii vady. PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 60

61 Typický vzhled trhliny za tepla z důvodu brzděného smršťování ocelového ozubeného kola PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 61

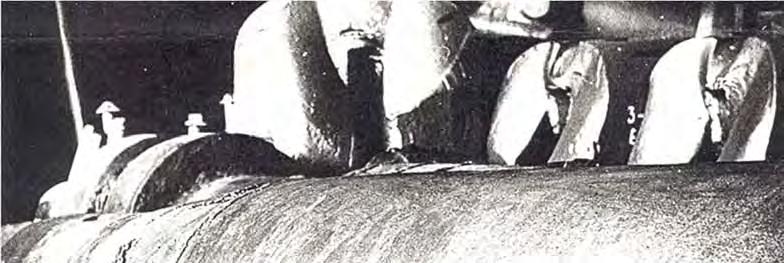

62 Povrchová trhlina u ocelového válce PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 62

63 312 Podpovrchové trhliny Subsurface (hot) tears 313 Vnitřní trhliny Internal (hot) tears Vnitřní trhliny na výřezu z odlitku výkyvné vidle EN ČSN PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 63

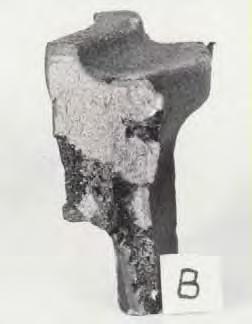

64 320 PRASKLINY (za studena) Cold cracks Praskliny za studena Trhliny za tepla Cold Cracks Hot Tears PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 64

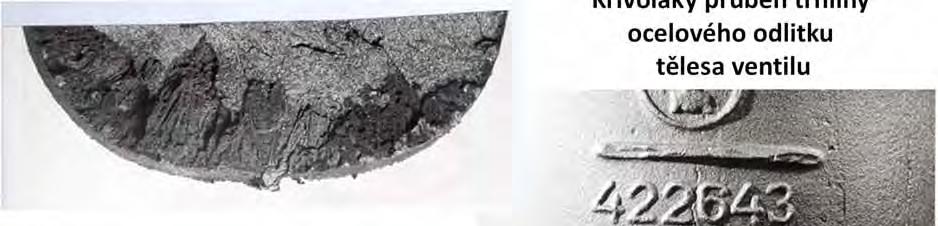

65 Zbytkové napětí (v některých případech společně snapětím dočasným) způsobuje velmi často porušení souvislosti materiálu a to výhradně praskliny, jdoucí přes zrno (transkrystalický lom) PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 65

66 PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

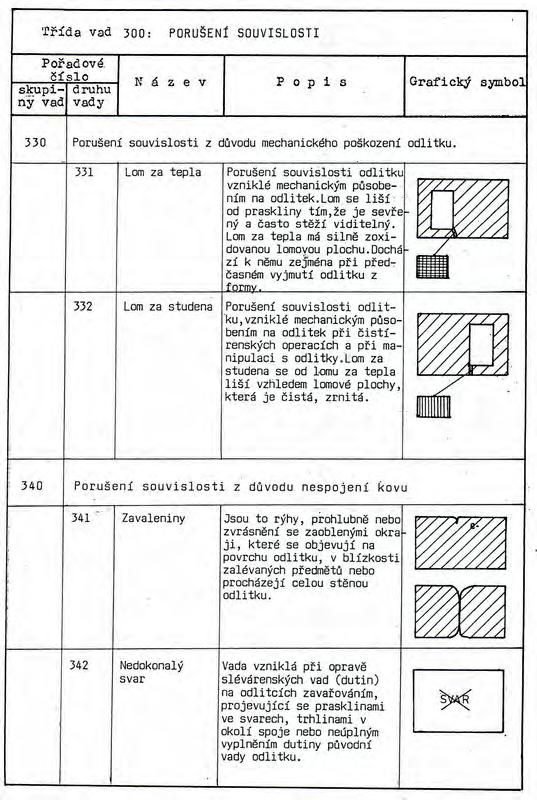

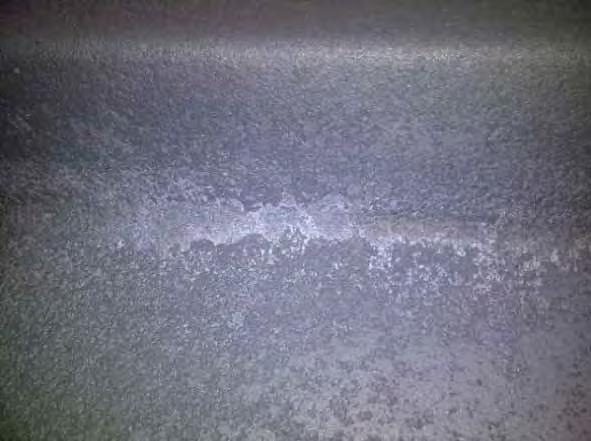

67 330 Porušení souvislosti z důvodu mechanického poškození odlitku 331 Lom za tepla Hot Rupture 332 Lom za studena Cold Rupture PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 67

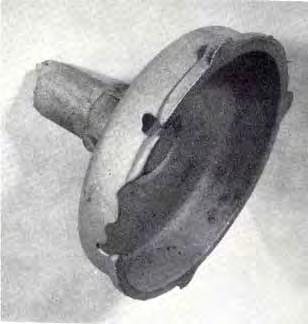

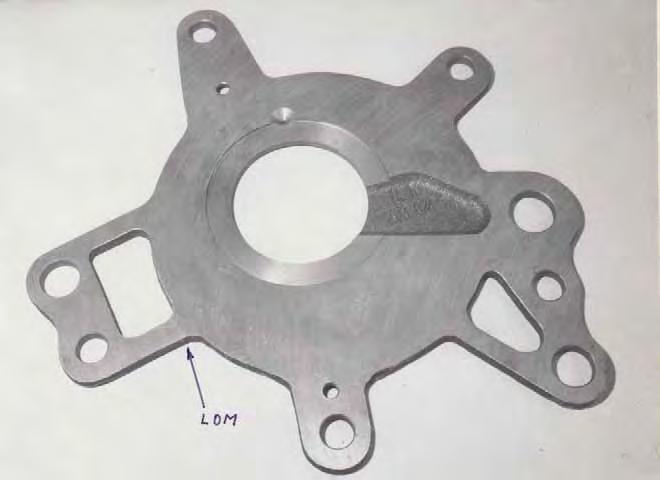

68 Mechanické poškození odlitku litinového víčka (EN GJL) 332 Lom za studena PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 68

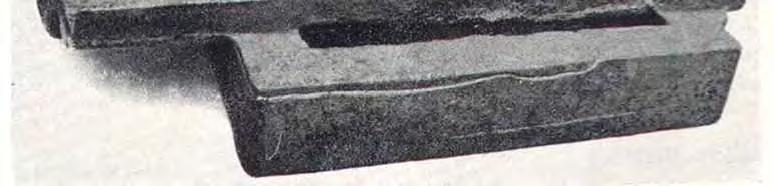

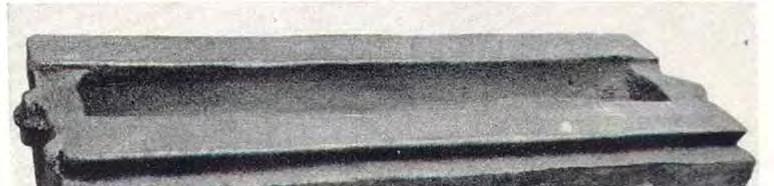

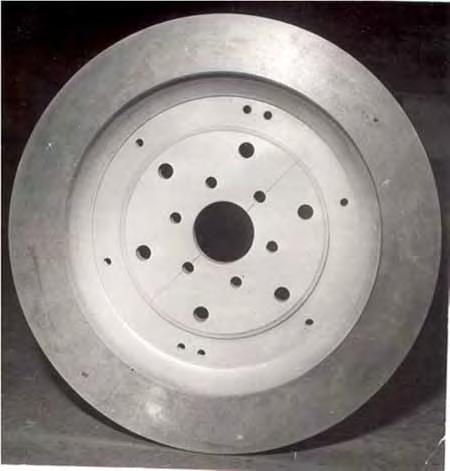

69 341 Zavaleniny. Studený spoj Cold shut ZÁŘEZ GATE ZÁŘEZ GATE Litinové (EN GJL) vodící lože obráběcího stroje [2] PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 69

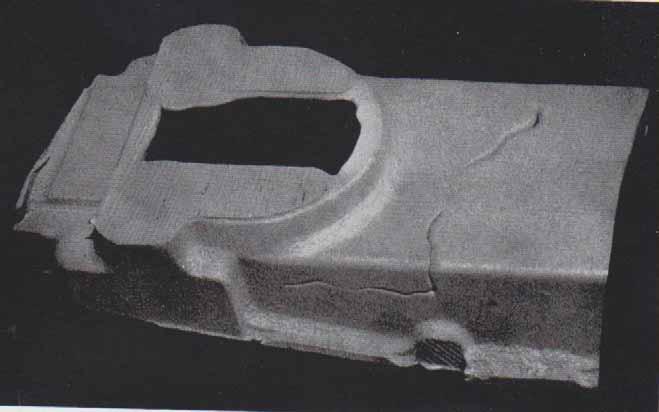

70 Zavaleniny, studený spoj na odlitku víka ze slitiny Mg Zn Zr [2] PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 70

71 342 Nedokonalý svar Incorrect welding PORUŠENÍ SOUVISLOSTI / DISCONTINUITIES 71

72 DUTINY / CAVITIES Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

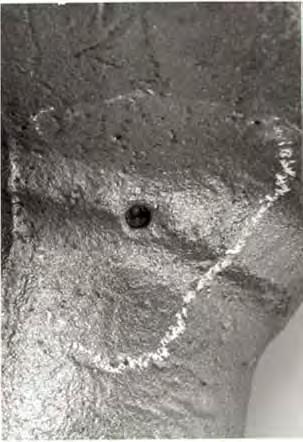

73 411 Bubliny způsobené kyslíkem Blowholes caused by oxygen Bubliny ve stěně odlitku klikového dílu z neuklidněné oceli s vysokým obsahem kyslíku. Al r.k. = 0,025 %. Řezy čepu - průměry 110/45 mm DUTINY / CAVITIES 73

74 412 Bubliny způsobené vodíkem Blowholes caused by hydrogen Vodíkové bubliny na povrchu ocelového odlitku Vodíkové bubliny (plynová pórovitost) hliníkového odlitku [2] DUTINY / CAVITIES 74

75 413 Bubliny způsobené dusíkem Blowholes caused by nitrogen Otevřené dusíkové bubliny v odlitku kuželového drtiče o průměru 1200 mm u austenitické manganové oceli DUTINY / CAVITIES 75

76 414 Zahlcený plyn Entrapped gas Zahlcený plyn v odlitku víka z EN GJL DUTINY / CAVITIES 76

77 Zahlcený plyn (vzduchová bublina) v odlitku z Al-Si DUTINY / CAVITIES 77

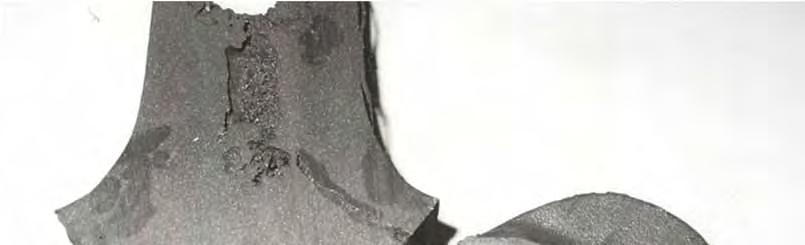

78 Zahlcený plyn (bublina) v ocelovém odlitku. Řez odlitkem a nálitkem s kanálkem unikajícího plynu od jádra DUTINY / CAVITIES 78

79 415 Síťkovité (povrchové) bubliny Superficial netting blowholes Pohled na povrch ocelového odlitku (50 kg) se sítí bublinek. Ve vršku formy je větší četnost výskytu vady DUTINY / CAVITIES 79

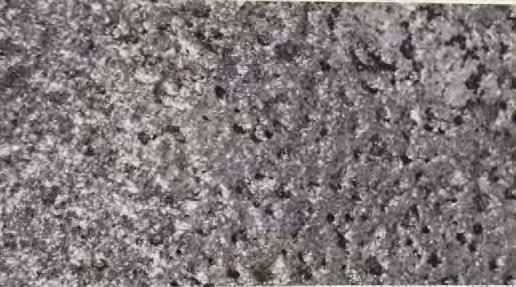

80 Detail sítě bublin ve vršku formy 5 mm Příčný řez sítě bublin. Pohled z boku. Vady zasahují do hloubky 5 7 mm DUTINY / CAVITIES 80

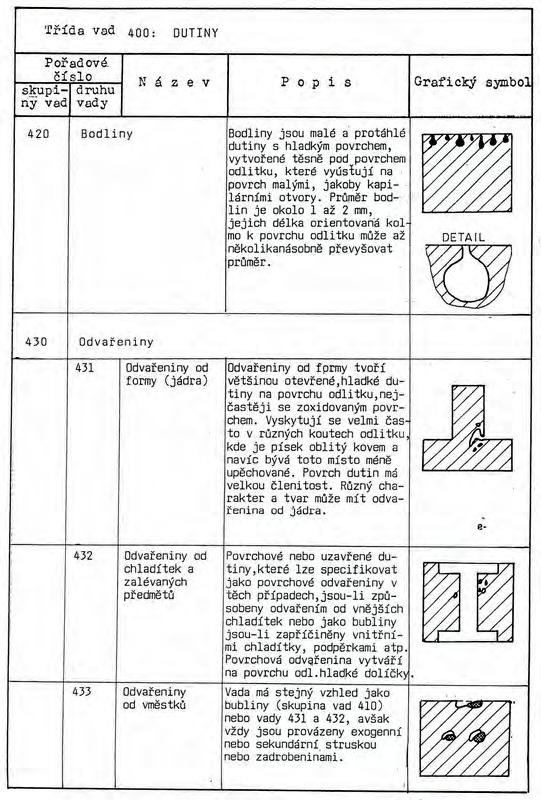

82 420 Bodliny Pinholes DUTINY / CAVITIES 82

83 Bodliny v ocelovém z uhlíkové oceli v důsledku nedodržení dezoxidačního postupu při obsahu Al < 0,02 % DUTINY / CAVITIES 83

84 Bodliny v litinovém odlitku. vpravo EN GJL, dole EN GJS (v okolí vad bílý povlak) DUTINY / CAVITIES 84

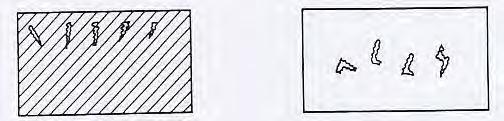

85 Kapkovitá nebo čárková vada KOMAFEHLER Čárková vada (druh bodliny) na lomu odlitku z EN GJL [4] DUTINY / CAVITIES 85

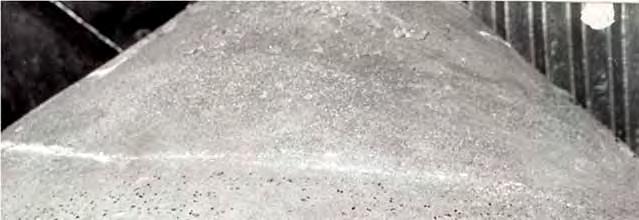

86 431 Odvařeniny od formy, jádra Blowholes (boiling) from mould or core Odvařeniny od nepravého jádra u ocelového odlitku Odvařeniny od formy u ocelového odlitku DUTINY / CAVITIES 86

87 Odvaření od vlhké formy kotouče klínového řemene ze slitiny hliníku [2] Odvaření od jádra žebrovaného válce (EN GJL) průměr 100 mm v podélném řezu. Vlevo detail vady DUTINY / CAVITIES 87

88 432 Odvařeniny od chladítek a zalévaných předmětů Blowholes (boiling) from chills and metallic inserts chladítko chill Řez ocelovým odlitkem s vnitřním ocelovým chladítkem o průměru 20 mm s odvařením DUTINY / CAVITIES 88

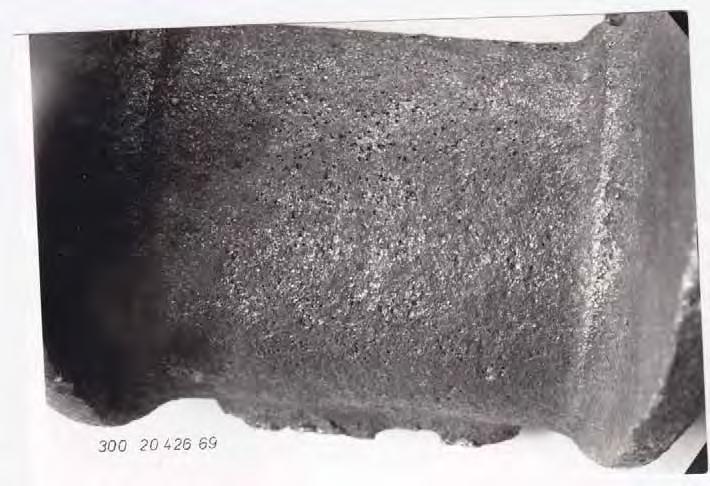

89 433 Odvařeniny od vměstků Blowholes (boiling) from inclusions Výřez z ocelového odlitku otočného čepu s odvařeninami Detail vady DUTINY / CAVITIES 89

90 (434) Odvařeniny od obkladů nálitků Vada Rybí oko Fish Eye Nová vada New Defect DUTINY / CAVITIES 90

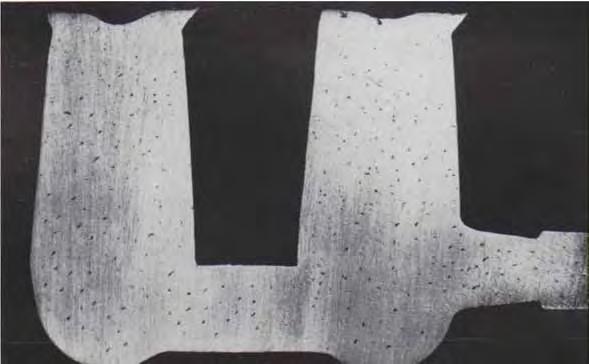

92 441 Otevřené staženiny Open shrinkage cavity Typická otevřená staženina zasahující z nálitku do ocelového odlitku desky (podélný řez odlitku) Otevřená staženina v hliníkovém odlitku mlýnku na maso vysokého (200 mm) [2] DUTINY / CAVITIES 92

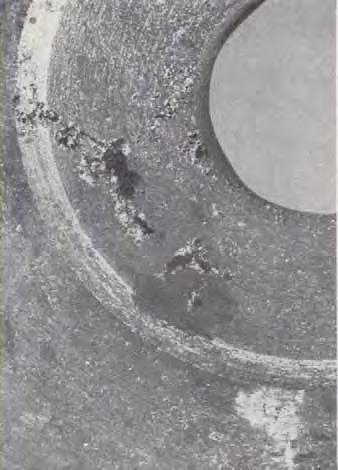

93 Staženiny v litinovém odlitku EN GJL [6] DUTINY / CAVITIES 93

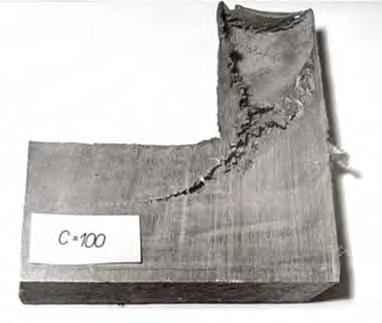

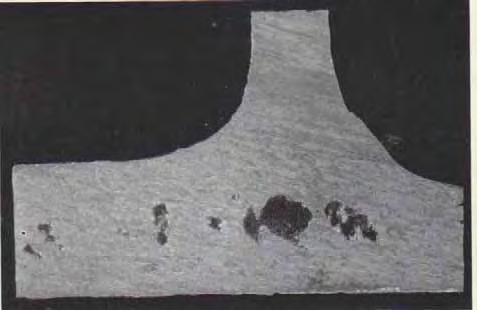

94 442 Uzavřené, vnitřní staženiny Internal shrinkage cavity Smršťovací pórovitost (řediny) ocelového odlitku Vnitřní staženina v tepelném uzlu hliníkového odlitku [2] DUTINY / CAVITIES 94

95 Vnitřní, uzavřená staženina ve výřezech z tepelné osy těžkého ocelového odlitku (viz vada 532). Charakteristický vzhled s dendrity dosahujícími výšku mm. DUTINY / CAVITIES 95

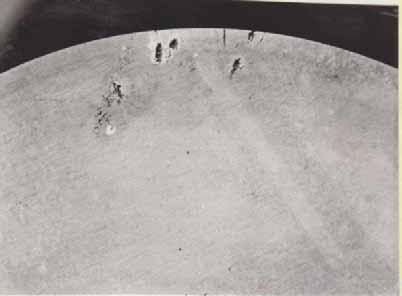

96 443 Řediny Shrinkage porosity Ředina v podnálitkové části ocelového odlitku Ředina od pískového vměstku (zadrobeniny) v ocelovém odlitku DUTINY / CAVITIES 96

97 444 Staženiny od jader/ostrých hran formy Shrinkage cavities from core or corners Staženiny od vnitřního jádra litinového odlitku [6] Staženiny (řediny) od jádra ocelového odlitku (výřezy) DUTINY / CAVITIES 97

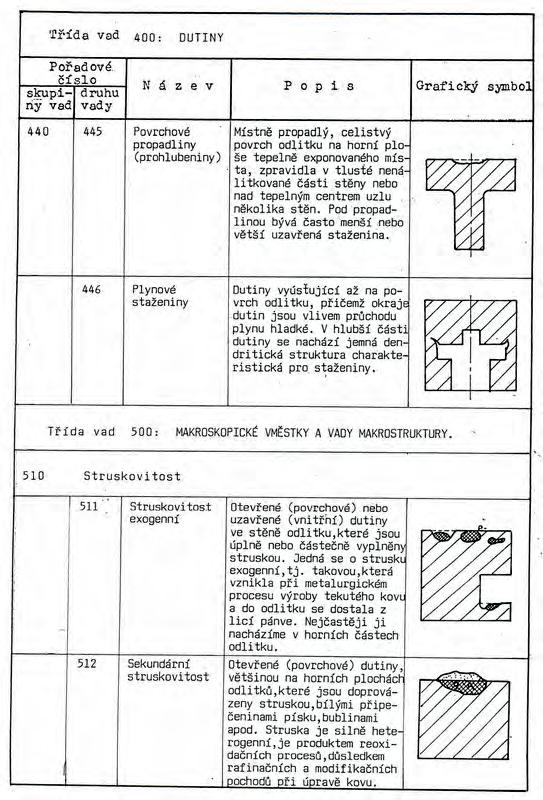

98 445 Povrchové propadliny Shrink mark, sink Kombinace dvou vad : bodliny a propadlina u litinového odlitku EN GJS BODLINY POVRCHOVÁ PROPADLINA DUTINY / CAVITIES 98

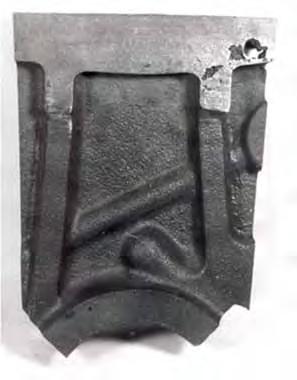

99 446 Plynové staženiny Shrinkage blowholes Plynová staženina v odlitku bloku motoru z EN GJL DUTINY / CAVITIES 99

100 DUTINY / CAVITIES MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

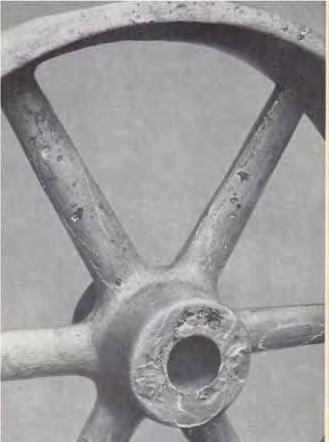

101 511 Struskovitost exogenní Slag exogenous Výřez z odlitku litinové vložky (EN GJL) se struskou ve stěně o tloušťce 25 mm [2] Rozsáhlá struskovitost litinového odlitku EN GJL [6] MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 101

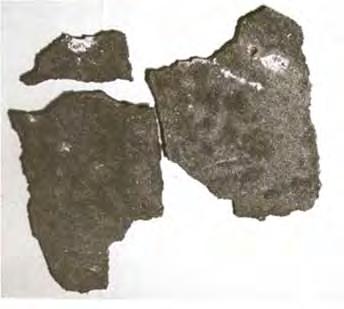

102 512 Sekundární struskovitost Secondary slag, dross Sekundární struska ulpěná na odlitku z uhlíkové oceli Bílé skvrny v lícní vrstvě formovací směsi od sekundární strusky MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 102

103 MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

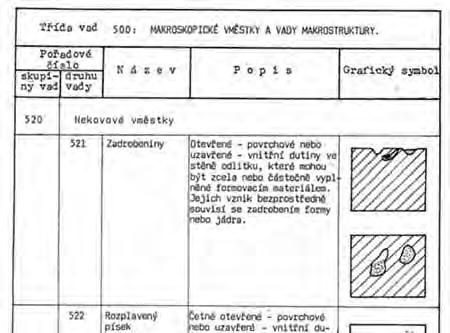

104 521 Zadrobeniny Drop, sand holes Typický příklad zadrobeniny zrna ostřiva ve stěně odlitku Dutiny na povrchu ocelového odlitku po zadrobeninách částečně odstraněných tryskáním MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 104

105 Zadrobeniny v litinovém odlitku EN GJL [6] MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 105

106 522 Rozplavený písek Sand inclusions Rozplavený písek zasahující pod přídavek na obrábění ocelového kola MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 106

107 Rozplavená keramika z filtru na povrchu klikového hřídele EN GJS MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 107

108 523 Odpadnutý nátěr, nátěrový zálup Blacking hole, (coating) scab Nátěrové zálupy na povrchu litinového (EN GJL) lože soustruhu Odpadnutý nátěr z povrchu jádra v dutině ocelového klikového hřídele (řez odlitkem) MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 108

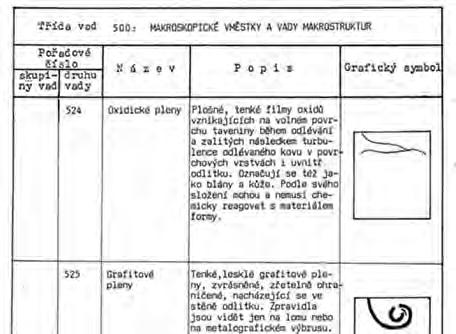

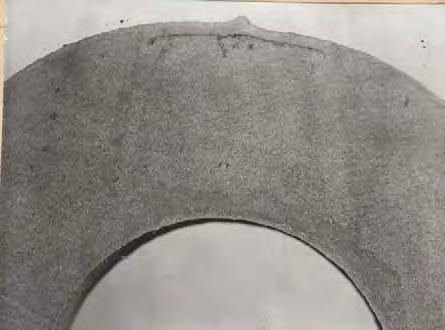

110 524 Oxidické pleny Oxide inclusions (Films) Oxidická plena pod povrchem ocelového odlitku Oxidická plena v tyči pro tahovou zkoušku uhlíková ocel MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 110

111 525 Uhlíkové pleny Graphite films Uhlíková plena pod povrchem odlitku z feritické litiny EN GJS v blízkosti bodliny, zvětšení 100x leptáno. Uhlíková plena vytvořená na primárně vzniklé oxidické pleně v odlitku z EN GJS, zvětšení 100x MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 111

112 526 Černé skvrny Primary graphite Vady černá skvrna na opracovaném povrchu odlitku z EN GJS, zvětšení 2x Mikrostruktura okrajové části černé skvrny, leptáno nitalem, zvětšení 60x MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 112

113 (527) Struskový šum z polystyrenového modelu Dirt foam (slag) from evaporative pattern Nová vada New defect MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 113

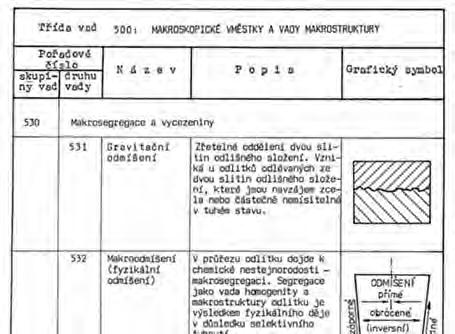

115 531 Gravitační odmíšení Gravity segregation Odmíšení cínového bronzu v licí nálevce [2] MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 115

116 532 Makroodmíšení Physical segregation MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 116

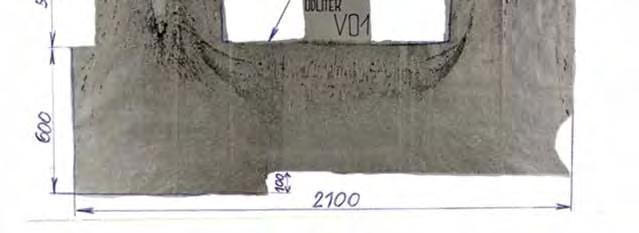

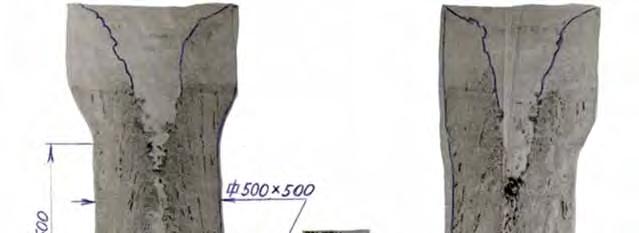

117 Příklad odměšování u masivního ocelového odlitku MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 117

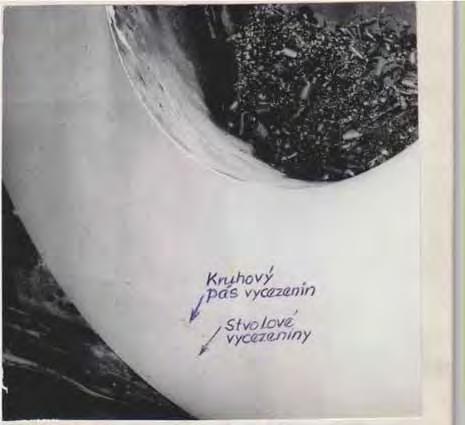

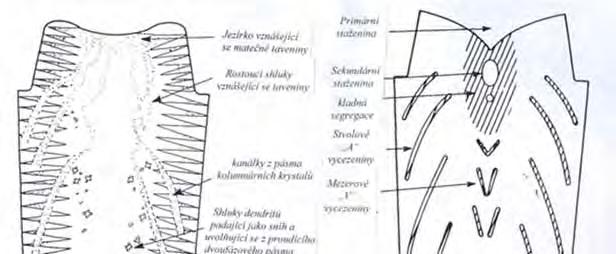

118 533 Stvolové vycezeniny A segregate MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 118

119 534 Mezerové vycezeniny V segregate A V MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES 119

120 MAKROSKOPICKÉ VMĚSTKY A VADY MAKROSTRUKTURY / MACROSCOPIC INCLUSIONS AND ANOMALIES VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

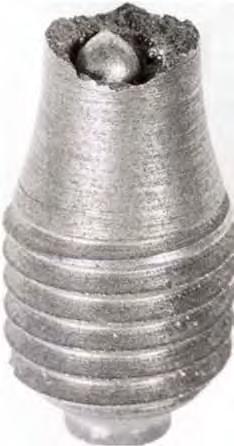

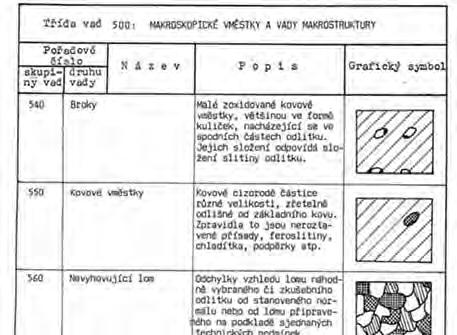

121 540 Broky Cold shots Brok nalezený ve zkušební tyči pro tahovou zkoušku EN GJL Pohled z boku a shora VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 121

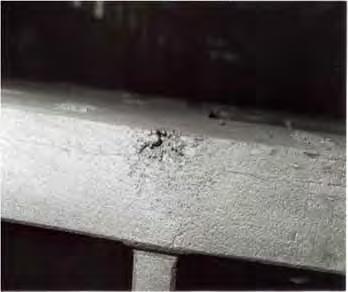

122 550 Kovové vměstky Metallic inclusions Kovový vměstek cizího původu na lomu litinového (EN GJL) odlitku [2] VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 122

123 560 Nevyhovující lom Inconvenient texture on fracture VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 123

124 610 MIKROSKOPICKÉ DUTINY Microscopic holes 611 Mikrostaženiny Microshrinkage 612 Mikrobubliny Micro blowholes 613 Mikrotrhliny Micro cracs Snímek mikrostaženiny z elektronového mikroskopu (zvětšeno 800 x). Ocelový odlitek VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 124

125 VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,

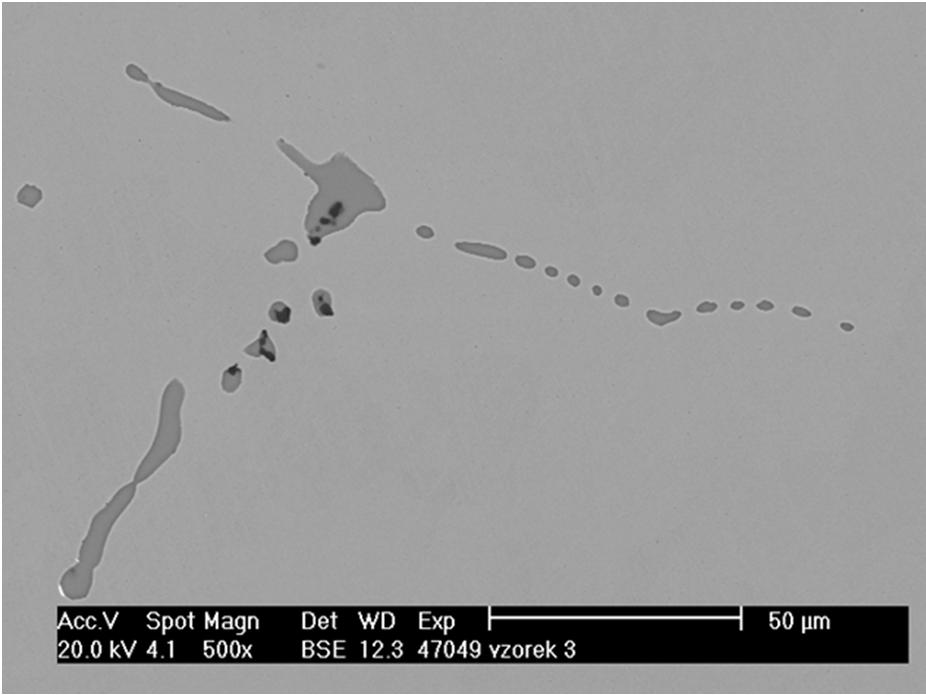

126 620 Vměstky Inclusions Vměstky FeO na povrchu odlitku vzniklé v důsledku reoxidace [5] VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 126

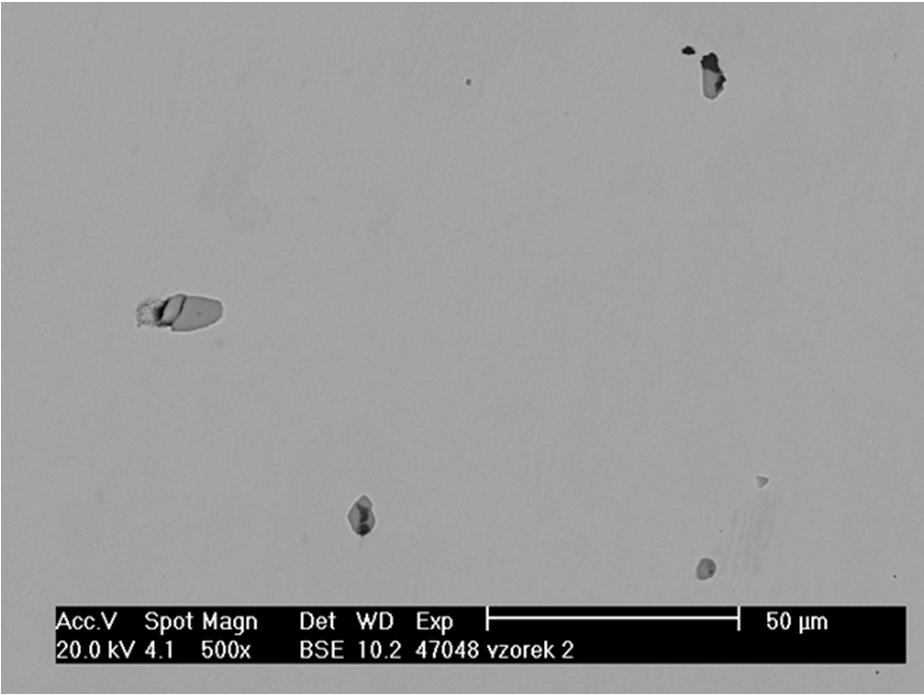

127 Vzhled vměstků typických pro nelegované oceli na odlitky. Kyslík vázán na Al ve formě Al 2 O 3, síra vázána na Mn ve formě MnS. [5] Sulfidy MnS jsou v nelegovaných ocelích s nízkým obsahem uhlíku vyloučeny jako sulfidy II typu. [5] VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 127

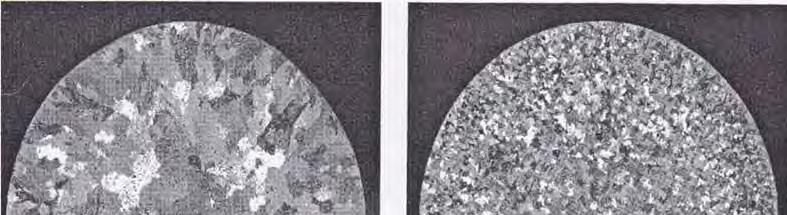

128 630 Nesprávná velikost zrna Incorrect size of grain VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 128

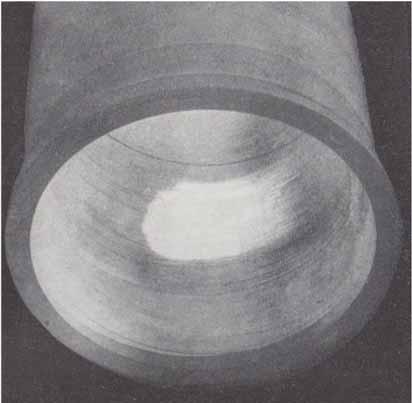

129 650 Zatvrdlina, zákalka Chill spots. Hard edges Vzhled zákalky na lomu stěny zvedátek ventilů z EN GJL. U tohoto příkladu nejde o vadu, ale o požadovanou strukturu. Zatvrdlina na vnitřním povrchu litinové vložky EN GJL [6] VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 129

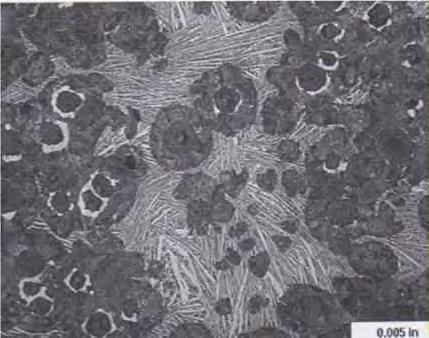

130 660 Obrácená zákalka Incerse chill Obrácená (inverzní) zákalka Na lomu stěny odlitku EN GJL způsobená vysokou licí teplotou a vysokou vlhkostí formy [3] Mikrostruktura obrácené zákalky v odlitku perliticko feritické litiny s kuličkovým grafitem [3] VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 130

131 670 Povrchové oduhličení Surface decarburization 680Jiné vady mikrostruktury Other microstructure defects VADY MIKROSTRUKTURY / MICROSCOPIC ANOMALIES 131

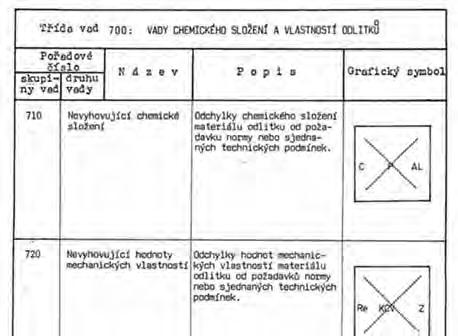

132 VADY CHEMICKÉHO SLOŽENÍ A VLASTNOSTÍ ODLITKŮ / IHNCORRECT CHEMICAL COMPOSITION AND CASTING PROPERTIES Tomáš Elbel: ATLAS FOTOGRAFIÍ VAD ODLITKŮ / PHOTO ATLAS OF CASTING DEFECTS, Příloha studijní opory Diagnostika a řízení kvality odlitků,
