1 Oceli na odlitky Oceli třídy 26: do 0,6 % C součásti elektrických strojů, ložiska vozidel, armatury a součásti parních kotlů a turbín, na součásti spalovacích motorů Oceli tříd 27 a 28: legovány Mn a Si, některé také Cr, Ni, Mo, V, W, Co, Al odolávají opotřebení a teplotám do 450 C s nižším obsahem legujících prvků se užívají na namáhaná ozubená kola, armatury a součásti kotlů a turbín vystavené teplotám až do 450 C, součásti železničních výhybek oceli legované Cr, Mo a V odolávají teplotám až do 580 C oceli obsahující navíc Ni, W a Co odolávají ještě vyšším oceli s obsahem Al (6 až 11 %), Ni (13 až 30 %) a Co (až 30 %)- pro trvalé magnety (známé je obchodní označení těchto ocelí Al-Ni nebo Al-Ni-Co) Oceli třídy 29: legovány především Cr a Ni vlastnostmi a použitím odpovídají ocelím třídy 17, jsou tedy korozivzdorné, žárovzdorné a žáropevné Číselné značení 42 26XX.XX nelegované oceli na odlitky - používají se na součásti el. srojů, ložiska vozidel, armatury odlitky lité jiným způsobem než do pískových forem Rm v 10MPa pevnost v tahu 42 27XX nízko a středně legované oceli na odlitky odleváné do pískových forem - používají se na články traktorových pásu, ozubená kola vyjadřuje skupinu legovacích prvků 42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky Železa nekujná nekujná železa: podle technologického určení, použití, vlastností, vzhledu a složení rozdělena do tříd podle uvedeného přehledu (tabulky) surová železa: hutní polotovar pro výrobu ocelí a litin šedé surové železo: obsahuje uhlík ve formě grafitu, proto má na lomu šedou barvu, krystalizuje a taví se podle stabilní soustavy

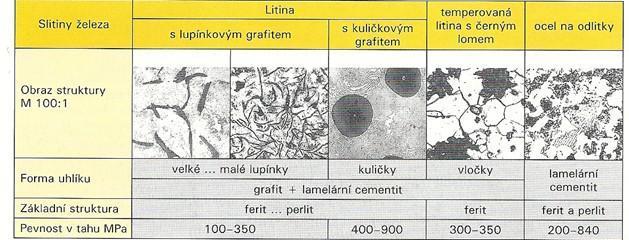

2 železa nekujná bílá litina: tvárná litina: šedé bílé Fe-C bílé surové železo: metastabilní slitina, tvárná bílá třída 23 obsahuje karbid železa Fe3C, cementit má bílý a lesklý lom šedá litina: vyrobena temperovaná třída 25 zvláštní přetavením šedého surového železa, vratného materiálu ze sléváren, odpadového litinového i ocelového materiálu ze šrotu, obsahuje asi 3 % C a další prvky, především křemík a mangan. vyrobena přetavením bílého surového železa úpravou šedé litiny, tak zvaným očkováním, získává vyšší pevnost a tažnost temperovaná litina: z bílé litiny žíháním, temperováním, snižuje se tak tvrdost a křehkost bílé litiny a zvyšuje se její pevnost třídami jsou označovány pouze šedé, tvárné a temperované litiny Litiny surová železa litiny šedá třída 24 Rozdělení: a) Šedá litina b) Tvárná litina c) Temperovaná litina základní rozdělení litin je určeno způsobem krystalizace podle metastabilní soustavy Fe-Fe3C krystalizující litiny: a) cementické b) bílé podle stabilní soustavy Fe-C krystalizující litiny grafitické: a) šedé b) tvárné Šedá litina slitina železa s uhlíkem, křemíkem, manganem a dalšími prvky množství uhlíku přesahuje maximální hodnotu rozpustnosti v austenitu 2% převážná část uhlíku je vyloučena jako lupínkový grafit může obsahovat i legovací prvky vyrábí se v kuplovnách přetavováním šedého surového železa, vratného materiálu ze sléváren, odpadového materiálu ze sběru a odpadové oceli jako palivo slouží slévárenský koks

3 menší pevnost než oceli, lépe slévatelná, lépe odolává korozi a je levnější odlitky těles a skříní turbín, pístových strojů, čerpadel, lože a stojany obráběcích strojů, méně namáhaná ozubená kola legované šedé litiny - vyšší odolnost proti žáru a korozi, části spalovacích zařízení, pecí, slévárenských forem, zařízení pro chemický průmysl Číselné značení základním šestimístné číslo první dvojčíslí 42 druhé dvojčíslí je xx význam třetího dvojčíslí je různý podle druhu litiny šedé litiny nelegované - 00 až 49 mez pevnosti v tahu 10MPa - 50 až 59 šedé litiny se speciálními vlastnostmi šedé litiny legované - 60 až 79 nízko a středně legované šedé litiny - 80 až 89 vysokolegované šedé litiny - 90 až 99 vysokolegované šedé litiny struktura šedé litiny se skládá ze základní hmoty tzv. matrice, v nichž je vyloučen uhlík ve formě grafitu vyloučení uhlíku jako grafitu závisí na chemickém složení litiny a způsobu odlévání u šedé litiny je vyloučený grafit ve tvaru prostorových útvaru složených z lupínků grafitů, tyto lupínky zmenšují tzv. aktivní průřez tj. průřez materiálu, který je namáhán určitým napětím má nejmenší pevnost v tahu 10MPa, používá se na tenkostěnné odlitky od 4 do 15mm (trouby na nízký tlak, poklopy, sloupy, součásti kamen) odlitky o tloušťce od 5 do 30mm s menšími požadavky na pevnost (součásti zemědělských strojů, ložiska, řemenice) odlitky o tloušťce od 8 do 40mm (součásti motoru, turbín, pístových strojů) zvláštní vlastnosti, není omezena tloušťka stěny odlitku, dobré kluzné vlastnosti (ložisková pouzdra, písty pro hydrauliku) Tvárná litina vyrábí se očkováním šedé litiny - přidáním hořčíku do pánve před odlitím místo lupínkového grafitu vzniká grafit zrnitý (kuličky), který základní hmotu (matrici) neovlivní

4 pevnost základní hmoty se zvýší až na 900MPa a zvýší se tažnost a vrubová houževnatost výhodný poměr meze kluzu a meze pevnosti v tahu vyšší je únavová pevnost a schopnost útlumu odlitky strojních součástí, součásti silničních vozidel, zemědělských strojů, převodové skříně, tělesa armatur, ozubená kola, válce a písty pístových strojů, brzdové bubny Číselné označení první dvojčíslí 42 druhé dvojčíslí xx třetí dvojčíslí 00 až 19 udává u nelegovaných tvárných litin hodnotu meze pevnosti materiálu v tahu v 10MPa 20 až 39 pořadové číslo tvárných litiny se speciálními vlastnostmi 40 až 99 u legovaných tvárných litin skupinu legovacích prvků Tvárná litina feritická , obě mají základní hmotu feritickou se zrnitým grafitem, která se získává feritizačním žíháním pevnost mají menší MPa, MPa mají vysokou houževnatost a mez únavy vhodné na součásti silničních vozidel, převodové a ložiskové skříně, zemědělské stroje Tvárná litina feriticko perlitická struktura tvořena feritem a perlitem a zrnitým grafitem hodí se na odlitky o tloušťce 5 až 100m a i pro více namáhané mechanicky i dynamicky Tvárná litina perlitická struktura tvořena perlitem, feritem a zrnitým grafitem nejmenší pevnost v tahu je 700MPa používá se na součástí značně namáhané např. ozubená kola, rozváděcí kola, čerpadla, brzdové bubny Bílá litina vysoký obsah cementitu - velmi tvrdá, křehká a prakticky neopracovatelná užívá se výjimečně, na odlitky, které mají mít velkou tvrdost a odolnost proti otěru (funkční části mlýnů a drtičů) výchozí materiál pro výrobu temperované litiny

5 Temperovaná litina houževnatá, snadno obrobitelná, přechod mezi šedou litinou a ocelí použití velmi široké vyrábí se tepelným zpracováním odlitku z bílé litiny temperováním v temperovacích pecích temperování dlouhodobé žíhání (20-60h při teplotě 1000 C), účelem je rozklad ledeburitického cementitu bílé litiny na železo a grafit vyloučený grafit zvaný temperovaný grafit má tvar nepravidelného zrna podle postupu tepelného zpracování a struktury základní hmoty se rozdělují temperované litiny: a) temperované litiny feritické (s černým lomem) b) temperované litiny perlitické (s bílím lomem) Číselné označování první dvojčíslí 42 druhé dvojčíslí xx třetí dvojčíslí udává přibližnou hodnotu meze pevnosti materiálu v tahu 10MPa doplňkovým číslem se tato litina neoznačuje Temperovaná litina feritická , struktura složena z feritu a temperovaného grafitu vzhled lomu je černý menší pevnost a větší houževnatost používá se na odlitky s tloušťkou stěny od 3 do 30mm stavební kování, šroubové klíče, armatury v elektronice Temperované litiny perlitické , , , struktura z perlitu a temperovaného grafitu vzhled lomu je stříbřitě šedý mají větší pevnost, tvrdost a menší houževnatost než temperované litiny používá se na odlitky od 3 do 30 mm uplatňují se na stavbě všech strojů

6 Značení ocelí na odlitky a litin ČSN 42 XX XX. XX Druh tepelného zpracování Způsob odlévání Závisí na předchozím dvojčíslí 23 Tvárná litina Litiny 24 Šedá litina 25 Temperovaná litina 26 Uhlíkové oceli Ocel na 27 Nízko a středně legované 28 Nízko a středně legované 29 Vysoce legované Struktura
