Slévárenské slitiny. Slévatelnost - schopnost slévárenských slitin vytvářet kvalitní odlitky - přispívá k ní:

Transkript

1 Slévárenské slitiny Slévatelnost - schopnost slévárenských slitin vytvářet kvalitní odlitky - přispívá k ní: tavitelnost - je schopnost kovů a slitin přecházet ze stavu pevného do stavu kapalného; zabíhavost - je technologická vlastnost taveniny - schopnost taveniny vyplňovat dutinu slévárenské formy; stahování - objemové změny taveniny během tuhnutí (tj. mezi T L a T S ) smršťování - objemové změny taveniny během chladnutí sklon ke vzniku trhlin a prasklin - náchylnost materiálu odlitku k porušení během výroby odlitku.

2 Slévárenské slitiny - slitiny na bázi železa - litiny - ocel na odlitky; - neželezné slitiny - slitiny hliníku (Al-Si, Al-Cu atd.); - slitiny zinku (Zn-Al, Zn-Al-Cu); - slitiny hořčíku (Mg-Al); - slitiny mědi (bronzy, mosazi);

3 Tavící agregáty kuplovny elektrické pece indukční obloukové odporové plynové pece kelímkové šachtové rotační

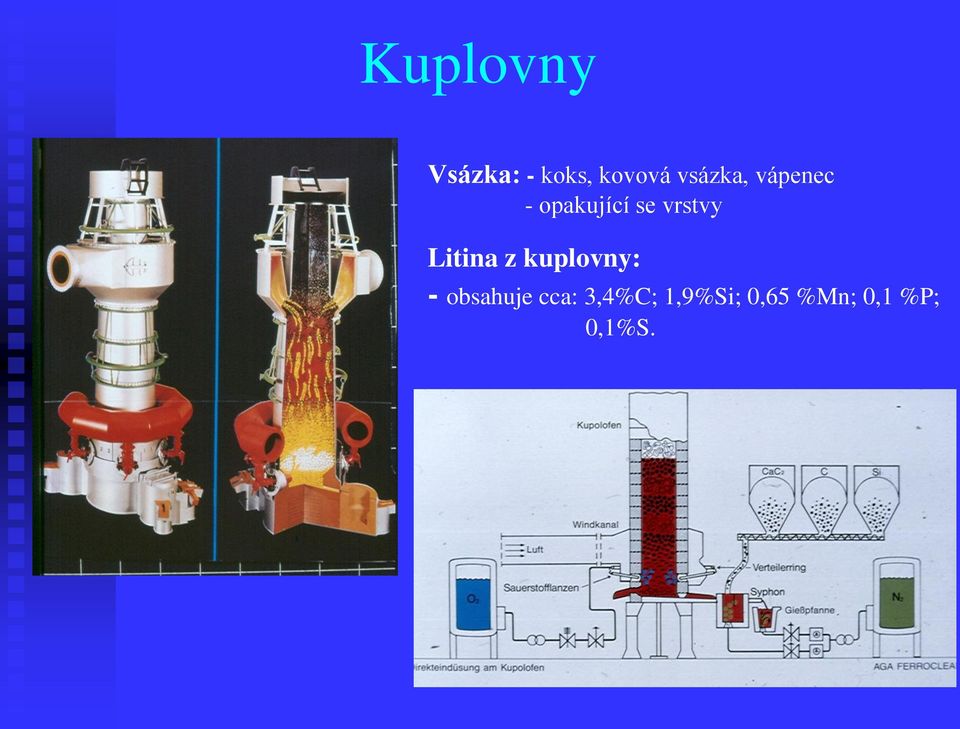

4 Kuplovny Vsázka: - koks, kovová vsázka, vápenec - opakující se vrstvy Litina z kuplovny: - obsahuje cca: 3,4%C; 1,9%Si; 0,65 %Mn; 0,1 %P; 0,1%S.

5

6 Elektrické indukční pece Kelímková pec

7 Elektrické indukční pece kelímkové kanálkové

8 Elektrické obloukové pece

9 Elektrické odporové pece Elektrická odporová kelímkové

10 Elektrické odporové pece Elektrická odporová nístějová pec

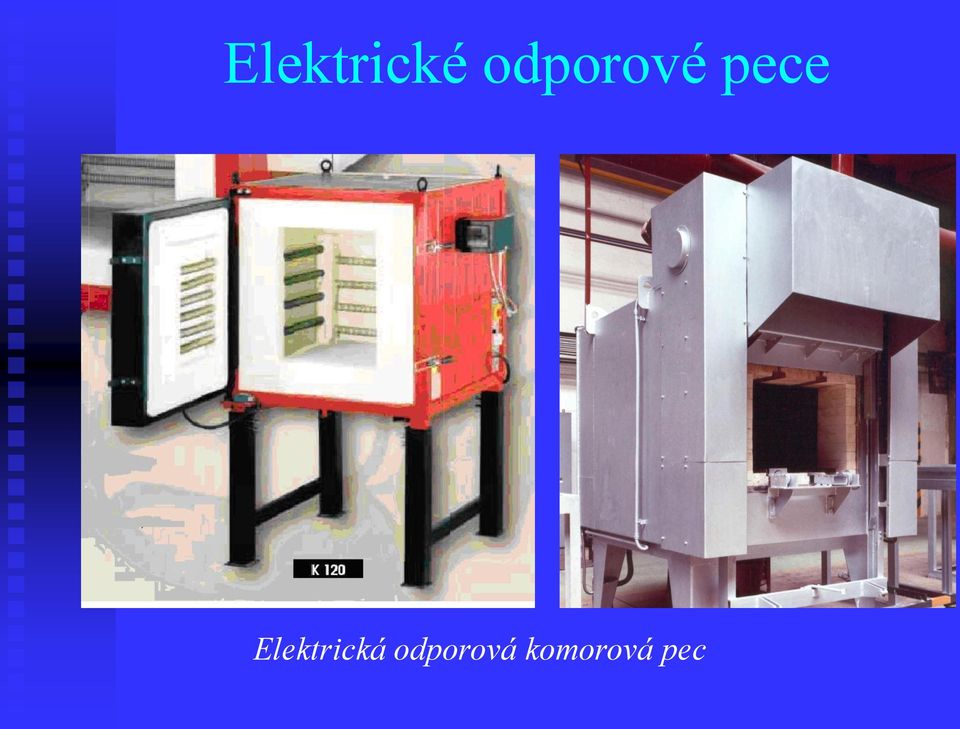

11 Elektrické odporové pece Elektrická odporová komorová pec

12 Plynové pece rotační bubnové kelímkové šachtové

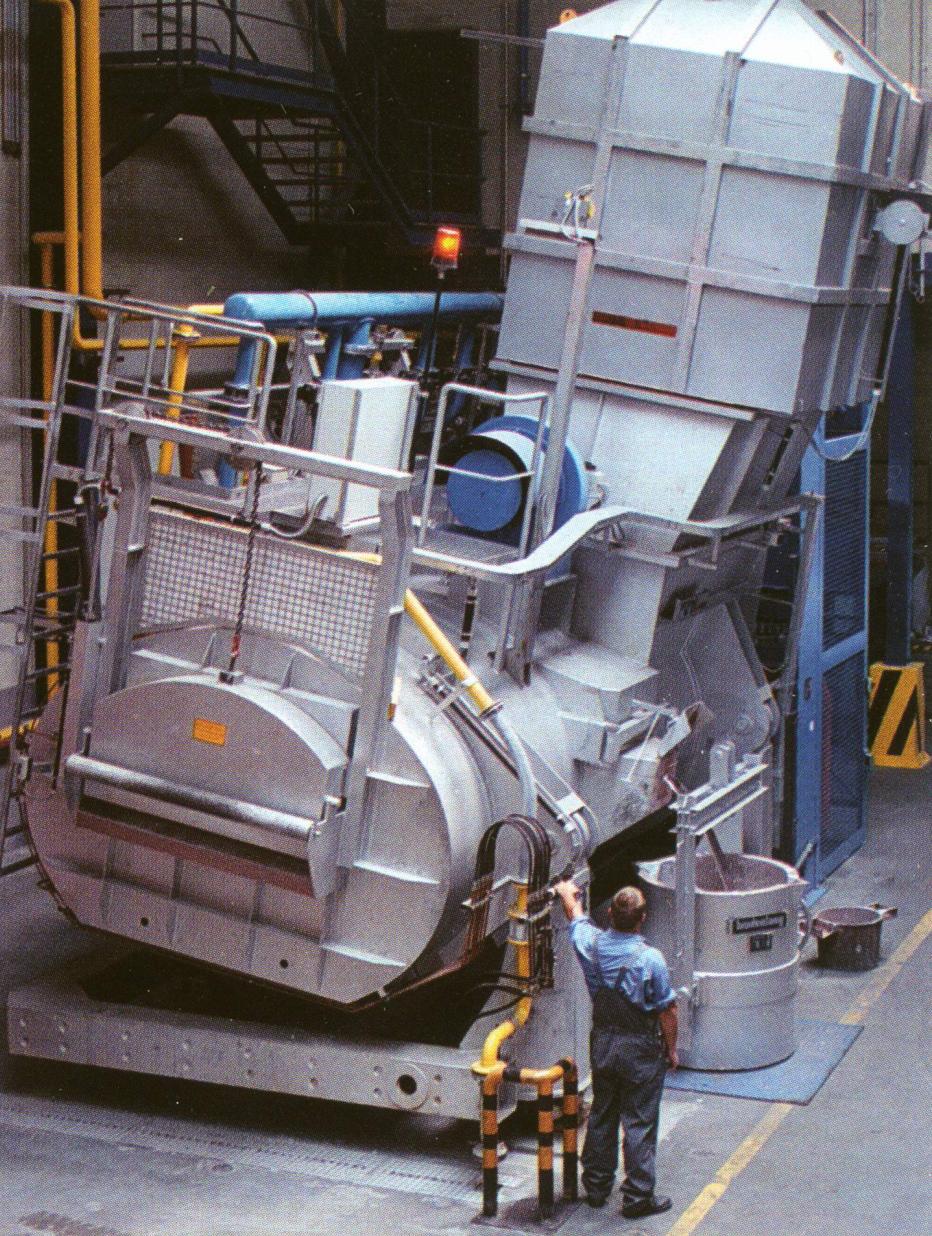

13 Plynové pece rotační bubnové

14 Plynové pece kelímkové

15 Plynové pece šachtové

16 Licí pánve

17 Litiny litiny bílé temperování litiny grafitické litina s lupínkovým grafitem litina s kuličkovým grafitem litina s červíkovitým grafitem očkování FeSi75, FeCaSi modifikace Mg, Ce, KVZ výroba: kuplovny, el. indukční pece, el. obloukové pece, rotační plynové pece

18 Slévárenské slitiny Fe

19 Slévárenské slitiny Fe

20 Grafitické litiny

21 Modifikace

22 Mechanické vlastnosti

23 Ukázky litinových odlitků Brzdový buben hmotnost: 6 kg Materiál: EN-GJL-250 (LLG) Litinová vložka hmotnost:1,75 kg Materiál: EN-GJL-250 (LLG) Rameno závěsu hmotnost: 4,5 kg Materiál: EN-GJS

24 Ocel na odlitky výroba: el. obloukové pece, el. indukční pece

25 Ocel na odlitky výroba tvarových odlitků z oceli je velmi energeticky náročná; tavenina oceli - vysoká teplota lití (cca 1600 C); - velmi stahuje - nálitky; ocelový odlitek normalizační žíhání + ke snížení vnitřního pnutí pokud je možné nahrazují se odlitky z LKG.

26 Slitiny neželezných kovů slitiny hliníku slitiny hořčíku slitiny zinku slitiny mědi výroba: plynové pece, el. odporové pece, el. indukční pece

27 Slitiny hliníku Slévárenské slitiny hliníku: - slitiny binární typu: Al-Si, Al-Mg, Al-Cu; - slitiny ternární typu: Al-Si-Mg, Al-Si-Cu, Al-Si-Cu, Al-Mg-Si, atd. Al-Cu Al-Mg (hydronália)

28 Slitiny Al-Si Al-Si Al-Si-Cu Al-Si-Mg očkování Ti, P modifikace Na, Sr, Sb atd. rafinace

29 Slitiny Al-Si (siluminy) Figure Typical eutectic microstructures: (a) needlelike silicon plates in the a) nemodifikovaná tavenina b) aluminum modifikovaná silicon tavenina (směs eutectic NaCl +KCl+NaF) (x100), and (b) rounded silicon rods in the modified 50 aluminumsilicon eutectic (x100).

30 Slitiny hořčíku - nízká hustota (Mg = 1800 kg.m -3 ); - odlitky pro letecký a automobilový průmysl; - Slitiny: Mg-Al (3 9 % Al); Mg-Al-Zn; Mg-Mn; superlehké slitiny Mg-Li. - Náročná výroba - tavení a odlévání se provádí speciálním způsobem v ochranné atmosféře.

31 Slitiny zinku - slitiny zinku - nízká tavící teplota (cca 390 C); - dobrá slévatelnost; - tavenina se nemusí rafinovat = stahuje se struska; - Odlévání drobných odlitků pro automobilový průmysl (vysokotlaké lití); Zn Al : 4 27% Al Zn Al Cu: 0,5 3 % Cu

32 Odlitky ze slitin zinku Zn ZAMAK 3 - ZnAl4 Zn ZAMAK 5 - ZnAl4Cu1

33 Slitiny mědi mosazi slitiny Cu a Zn bronzy slitiny Cu a. + Sn = cínové bronzy + Al = hliníkové bronzy + Pb = olověné bronzy, atd. Mosaz více než 55% Cu tavení náročné oxidace a naplynění vodíkem odlévání gravitační do pískových forem, gravitační a odstředivé lití do kovových forem, velmi zřídka tlakové lití; hutní provozy kontinuální lití; použití vodovodní armatury, součásti čerpadel, atd.
