1 DSB EURO s.r.o. PRAKTICKÉ POZNATKY Z VYUŽITÍ FILTRAČNÍCH SESTAV FY KERAMTECH PŘI FILTRACI STŘEDNĚ TĚŽKÝCH ODLITKŮ P.Procházka, P.Veselý

2

3 2. možnosti umístění filtru ve vtokové soustavě 2.1 horizontálně do vtokového kůlu 2.2 horizontálně nebo vertikálně s vyústěním do odlitku 2.3 horizontálně do rozvodového kanálu za vtokový kůl

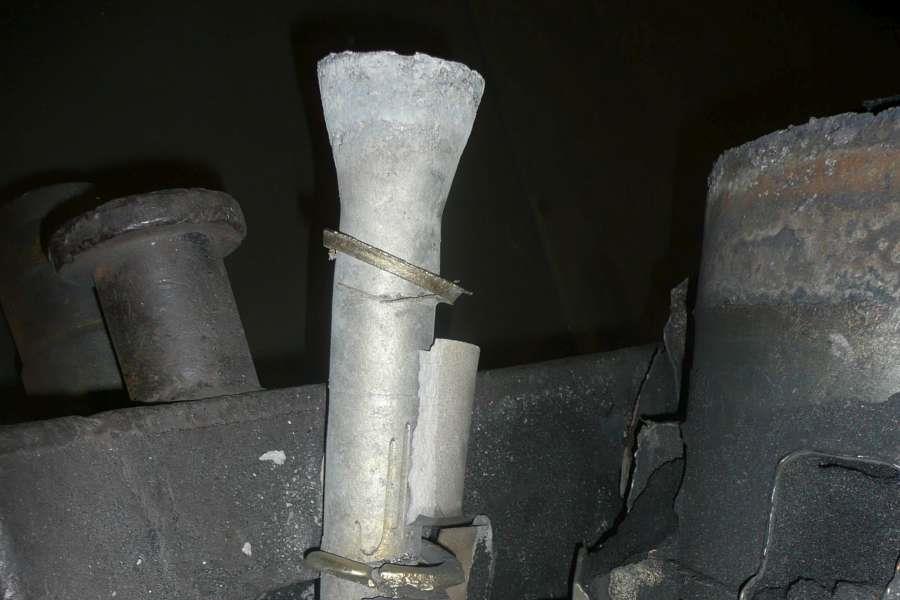

4 2.1 horizontálně do vtokového kůlu vtokový kůl komůrka s filtrem odlitek

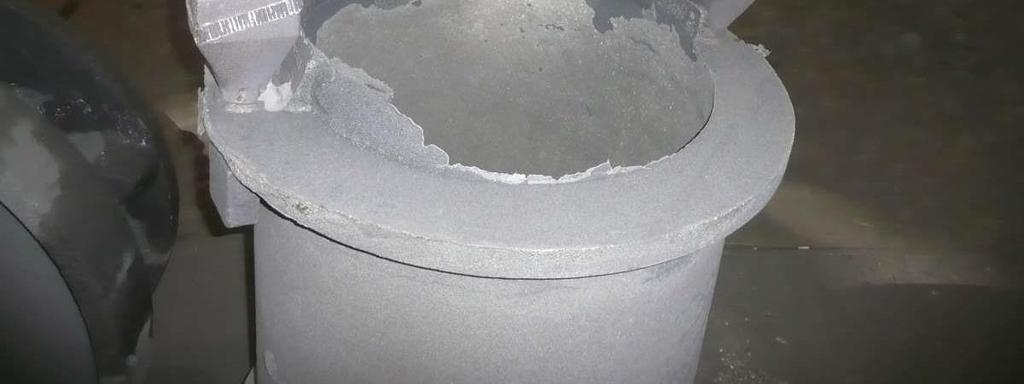

5 2.2. horizontálně nebo vertikálně s vyústěním do odlitku vtoková soustava komůrka s filtrem odlitek

6 2.3 horizontálně do rozvodného kanálu za vtokový kůl komůrka s filtrem odlitek vtokový kůl

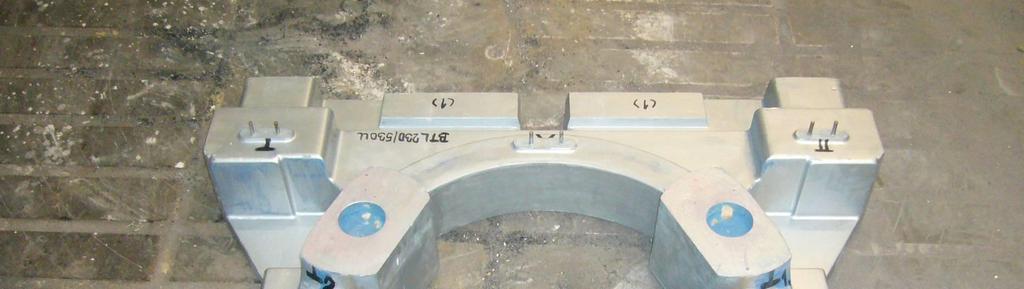

7 Doporučené umístění: vertikálně s vyústěním do odlitku: model odlitku komůrka s filtrem vtoková soustava

8 3) typy jednofiltrových sestav pro filtraci středně velkých odlitků vyvinutých firmou Keramtech s.r.o. Žacléř 3.1 jednofiltrové sestavy se čtvercovým filtrem 3.2 jednofiltrové sestavy s kruhovým filtrem

9 3.1 jednofiltrová sestava se čtvercovým filtrem směr toku A komůrka, B filtr V výška filtru, L celková délka, d průměr vtokové soustavy, D šířka komůrky

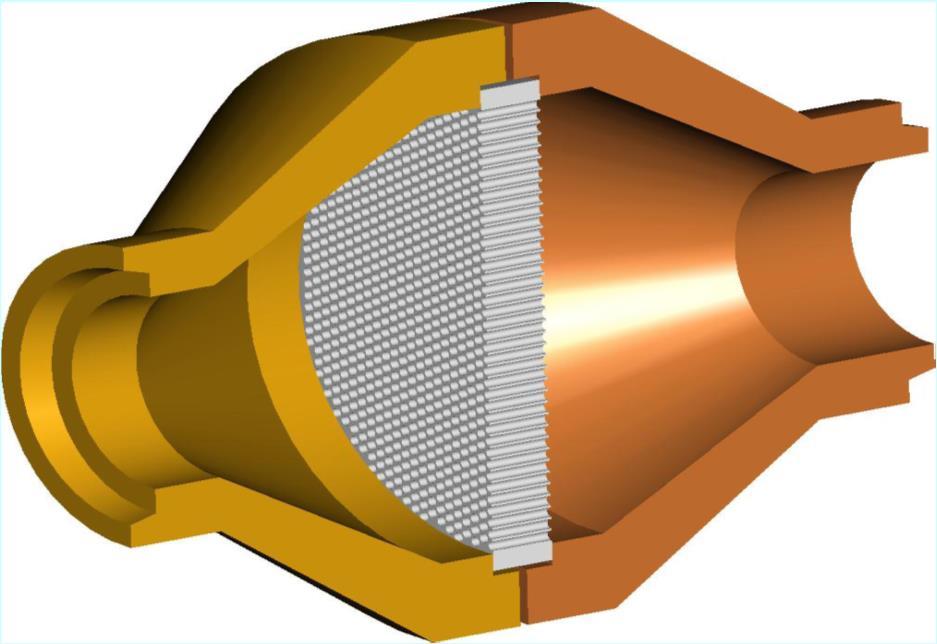

10 3.2 jednofiltrová sestava s kruhovým filtrem směr toku A komůrka, B filtr V výška filtru, L celková délka, d průměr vtokové soustavy, D průměr komůrky

11 Jednofiltrové sestavy jsou určeny pro: Odlitky z uhlíkových a nízkolegovaných ocelí (materiál filtrů RK5 nebo RK5/5) Odlitky z šedé a tvárné litiny (materiál filtrů Pyrostat resp. RK5/5) Bronzové odlitky (materiál filtrů Pyrostat)

12 přínos filtračních sestav laminární proudění + konstantní průtočnost = plynulé a klidné plnění formy = snížení povrchových vad působením základních filtračních mechanizmů snižují sestavy výskyt vměstků

13 4) praktické zkušenosti z použití filtračních sestav při odlévání středně těžkých odlitků DSB EURO Blansko Cílem 5. série zkušebních odlitků bylo prokázání vlivu filtračních sestav na snížení povrchových vad odlitku. Bylo odlito celkem 16 sných odlitků, z toho 9 ks bez filtrace a 7 ks s použitím sestav Keramtech KO 2/8

14 Vybraný odlitek: DN18 x16 x18 CLASS6 (viz. obr. 3a, 3b) Materiál: ASTM A352LCC Q sur = 1765kg Q hr = 136kg Q n = 729kg Využití = 59% Objem jader = 3ltr Hmotnost jader = 45kg Obr. 3a Obr. 3 b

15 Obr 4. Vytlučený odlitek s vtokovou soustavou komůrky s filtrem odlitek vtoková soustava

16 Č.m. Těleso ventilu DN 18 x16 x18 /6 B1 Vybraný odlitek pro zkušební 5. sérii poznámky Použitá filtrace Počet filtrů Chyba rozměru Cedítkový filtr KO2/8 Keramtech Zvýšená pevnost - větší odvod tepla 2x B2 Chyba rozměru BEZ FILTRACE B3 Chyba rozměru BEZ FILTRACE B4 Chyba rozměru BEZ FILTRACE B5 Chyba rozměru, studené spoje dole, jak stál kov ve vtokovce, filtry odebrány označeny paličem defekt filtru Cedítkový filtr KO2/8 Keramtech Zvýšená pevnost - větší odvod tepla 2x B6 Opraveno - velké staženiny spodek pod trhlinou Cedítkový filtr KO2/8 Keramtech 2x B7 Cedítkový filtr KO2/8 Keramtech 2x B8 BEZ FILTRACE B9 Cedítkový filtr KO2/8 Keramtech 2x B1 žebra Cedítkový filtr KO2/8 Keramtech 2x B11 žebra Cedítkový filtr KO2/8 Keramtech 2x B12 žebra BEZ FILTRACE B13 BEZ FILTRACE B14 polovina BEZ FILTRACE B15 bez BEZ FILTRACE B16 BEZ FILTRACE

17 Údaje o hmotnostech z vážení odlitků [kg] Váha před drážkováním kg Po vydrážkování kg Po zavaření kg svarový kov kg B B s okrajem rozměrová chyba 2kg B B B B B B B B B B B B B B

18 Množství svarového kovu pro opravu filtrovaných odlitků kg filtrované odlitky s cedítkem kg B B B B7 21 B B B průměr 19,6 B1 B5 B6 B7 B9 B1 B11 svarový kov median 17 s.odchylka 6,14

19 Množství svarového kovu pro opravu nefiltrovaných odlitků nefiltrované odlitky bez cedítka kg B2 B3 B4 B8 B12 B13 B14 svarový kov B2 48 B3 17 B4 22 B8 21 B12 61 B13 25 B14 3 průměr 32 median 25 s. odchylka 15,1

20 Tab. 5.1 Přehled nákladovosti oprav filtrované odlitky odlitky s cedítky B1 B5 B6 B7 B9 B1 B11 J Kč J Kč J Kč J Kč J Kč J Kč J Kč filtrace 2 ks 12 2 ks 12 2 ks 12 2 ks 12 2 ks 12 2 ks 12 2 ks 12 zvýšení formovací směsi pracnost na formovně,5 3,5 3,5 3,5 3,5 3,5 3,5 3 zvýšení množství kovu v kg náklady na drážkování vad,2 339,2 6328,2 2938,2 4746,2 6554,2 3164, náklady na opravy svařováním náklady celkové

21 Tab. 5.2 Přehled nákladovosti oprav nefiltrované odlitky odlitky bez cedítek B2 B3 B4 B8 B12 B13 B14 J Kč J Kč J Kč J Kč J Kč J Kč J Kč filtrace ks ks ks ks ks ks ks zvýšení formovací směsi m 3 pracnost na formovně zvýšení množství kovu v kg náklady na drážkování vad,2 1848, , , , ,2 5 65, náklady na opravy svařováním náklady celkové

22 vynocení nákladovosti výroby z pohledu oprav odlitků Celkové náklady na opravu filtrovaných odlitků: ,- Kč Celkové náklady na opravu nefiltrovaných odlitků: ,- Kč Celkový rozdíl nákladů na opravy: ,- Kč Průměrné náklady opravy na filtrovaný odlitek: ,- Kč Průměrné náklady opravy na nefiltrovaný odlitek: ,- Kč Rozdíl průměrných nákladů na jeden odlitek: ,- Kč Úspora nákladů při použití filtračních sestav je 34,5% Pokud eliminujeme vliv limitních not, pak činí úspora nákladů při využití filtračních sestav 3%

23 další výy filtračních sestav - zkracují výrobní cyklus odlitku - jednoduchá aplikace dodávají se složené včetně filtrů jako ready made product - šetří čas na přípravu není nutno sestavovat - zámková unifikace s většinou výrobců šamotových trubek a tvarovek

24 Děkuji za pozornost
