HORNINY horninový cyklus. Bez poznání základních znaků hornin, které tvoří horninová tělesa, nelze pochopit geologické procesy

Transkript

1 HORNINY horninový cyklus Bez poznání základních znaků hornin, které tvoří horninová tělesa, nelze pochopit geologické procesy

2 VYVŘELÉ (magmatické): VÝLEVNÉ + PYROKLASTICKÉ ŽILNÉ HLUBINNÉ

3 OZNAČENÍ TĚLES MAGMATICKÝCH HORNIN

4 Pravá žíla v sedimentech

5 HORNINY VYVŘELÉ magmatity hlubinné žilné výlevné

6 NEJROZŠÍŘENĚJŠÍ VYVŘELINY Hlubinné : ŽULY, SYENIT, DIORIT, GABRO Žilné : PORFYRY Výlevné : RYOLIT, TRACHYT, ZNĚLEC, ČEDIČ, Pyroklastické : TUFY, (diabásový tuf =žabák)

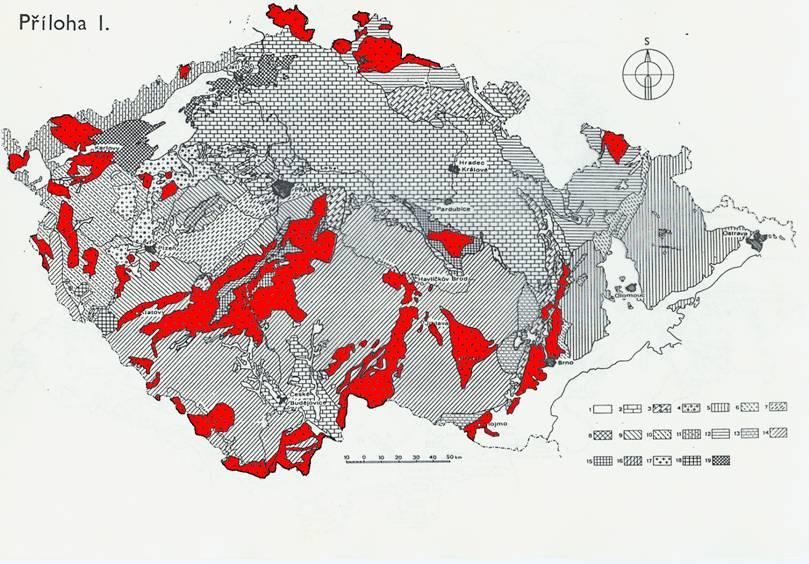

7 Bazické vulkanity Výskyt žulových hornin

8 PRIMÁRNÍ DEFORMACE MAGMATICKÝCH TĚLES Odlučnost hornin Kvádrovitá u kyselých hornin (Q L S plochy)

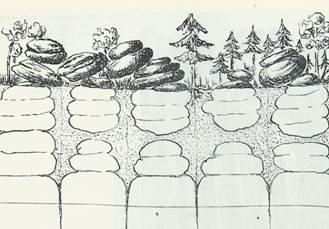

9 Výchoz žuly orientace ploch odlučnosti

10 PRIMÁRNÍ DEFORMACE MAGMATICKÝCH TĚLES Odlučnost hornin Sloupcovitá u čedičů

11

12 PRIMÁRNÍ DEFORMACE MAGMATICKÝCH TĚLES Odlučnost bazických hornin nepravidelná kulovitá u diabásů

13 METAMORFOVANÉ HORNINY Dokumentují staré konvergentní zóny, kde původní horniny vlivem zvýšeného tlaku a teploty rekrystalizují Nejrozšířenější metamorfity : FYLIT, SVOR, RULY, MRAMOR,HADEC

14 USAZENÉ HORNINY - SEDIMENTY Úlomkovité klastické Transport zvětralin - eluvia sedimentace vznik nezpevněných sedimentů

15

16 USAZENÉ HORNINY - SEDIMENTY Úlomkovité klastické Transport : gravitací = deluviální SVAHOVÉ HLÍNY, SUTĚ

17 CHARAKTERISTIKA DELUVIÁLNÍCH SEDIMENTŮ NEOPRACOVANOST A NEVYTŘÍDĚNOST ÚLOMKŮ MORFOLOGIE TERÉNU Velikost a tvar úlomků určuje matečná hornina % obsah úlomků x zemina (stupeň zvětrání) Objektivní popis z kopaných sond Propustnost, rozkolísanost HPV, stabilita svahů

18 USAZENÉ HORNINY - SEDIMENTY Úlomkovité klastické Transport proudící vodou : říční fluviální, ( + jezerní, mořské) ŠTĚRK, PÍSEK, HLÍNY, JÍL

19 FLUVIÁLNÍ SEDIMENTACE Přenos materiálu na velké vzdálenosti (geologické a orografické poměry) Klima (srážky) ovlivňuje typ sedimentace

20 VZNIK MEANDRŮ

21 FLUVIÁLNÍ SEDIMENTACE Nárazový a nánosový břeh

22 POVODŇOVÁ SEDIMENTACE

23 USAZENÉ HORNINY - SEDIMENTY Transport větrem : Váté - eolické písek spraš

24 VLASTNOSTI VÁTÝCH EOLICKÝCH SEDIMENTŮ PROSEDAVOST, STLAČITELNOST PRŮLINOVÁ PROPUSTNOST při snižování hladiny podzemní vody hrozí ZTEKUCENÍ vátých písků ANIZOTROPIE PROPUSTNOSTI u spraší vertikální dělitelnost, při nasycení vodou dochází k ROZBŘÍDAVOSTI

25 USAZENÉ HORNINY - SEDIMENTY Transport ledovcem : glacigenní MORÉNY

26 CHARAKTERISTIKA GLACIGENNÍCH SEDIMENTŮ NEVYTŘÍDĚNOST, PETROGRAFICKÁ RŮZNORODOST Proměnlivá propustnost, heterogenní základové poměry

27 PŘI ZAKLÁDÁNÍ NA ZEMINÁCH JE DŮLEŽITÉ ZNÁT JEJICH GENETICKÝ PŮVOD ELUVIÁLNÍ ZEMINY DELUVIÁLNÍ ZEMINY, SUTĚ SEDIMENTY DEJEKČNÍ KUŽELŮ TERASOVÉ PÍSČITÉ A ŠTĚRKOVITÉ SED. GLACIGENNÍ SEDIMENTY VÁTÉ SEDIMENTY: SPRAŠE A VÁT. PÍSKY HOLOCÉNNÍ NÁPLAVY mechanické vlastnosti zemin

28 USAZENÉ HORNINY - SEDIMENTY Transport : člověk zemní práce, těžba Antropogenní sedimenty

29 ZNAKY ANTROPOGENNÍCH SEDIMENTŮ Mapový podklad morfologie terénu Materiál sedimentu geologicky odlišný geologicky shodný se zbytky odpadu nehomgenita změny fyzikálních a mechanických vlastností

30 DIAGENEZE SEDIMENTŮ KOMPAKCE SOUVRSTVÍ VZNIK NOVÝCH MINERÁLŮ STMELENÍ -cementace : Tmel - chemogenní složka Křemenný, železitý, karbonátový dotykový-pórový-povlakový-bazální Ovlivňuje pevnost a propustnost sedimentu

31 USAZENÉ HORNINY - SEDIMENTY KLASTICKÉ - ZPEVNĚNÉ PÍSKOVEC, ARKÓZA, OPUKA, JÍLOVEC, JÍLOVÁ BŘIDLICE

32 USAZENÉ HORNINY - SEDIMENTY Organogenní sedimenty VÁPENEC Chemogenní sedimenty - TRAVERTIN

33 HORNINOTVORNÉ ČÁSTICE : Horninotvorné minerály krystaly -hlavní -vedlejší Úlomky Organické zbytky

34

35 STRUKTURY A TEXTURY HORNIN JSOU DOKLADEM VZNIKU HORNIN STRUKTURA : tvar, velikost hornin. součástek a jejich vzájemné sepětí Horninová součástka Krystal úlomek Struktury zrnité Krystalické úlomkovité

36 Tvar krystalu je dán strukturní mřížkou a podmínkami krystalizace Tvar úlomku je závislý na odolnosti horninového materiálu, transportním médiu Neopracovaný opracovaný (= ostrohranný) (= zaoblený)

37 Velikosti hornin. součástek Absolutní Relativní Struktury zrnité: Střednozrnné Nestejnozrnné Hrubozrnné Stejnozrnné Jemnozrnné Celistvé struktury

38 TEXTURA prostorové uspořádání hornin. součástek Podle orientace hornin. součástek :

39 Podle vyplnění prostoru : Textura kompaktní Textura pórovitá Textura mandlovcovitá

40 STRUKTURY VYVŘELIN Krystalické = zrnité STEJNOZRNNÁ (převážně hlubinné vyvřeliny) NESTEJNOZRNNÁ= PORFYRICKÁ Vyrostlice x zrnitost základní hmoty (žilné a výlevné, ojediněle i hlubinné)

41 Hlubinné vyvřeliny - žula

42 Syenit (larvikit z Norska)

43 Hlubinné vyvřeliny

44 Hlubinné vyvřeliny

45 Porfyrická struktura vulkanitu

46 STRUKTURY METAMORFITŮ = KRYSTALICKÝCH BŘIDLIC Metamorfní krystalizace = krystaloblastéza závisí na : Protolitu původní hornině Intenzitě a rychlosti metamorfózy Uplatnění orientovaného tlaku (textury)

47 Krystalická struktura, textura usměrněná

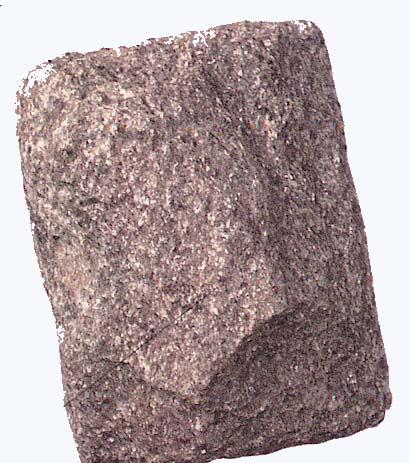

48 Metamorfované horniny Zrnité struktury : šupinkatá SVOR

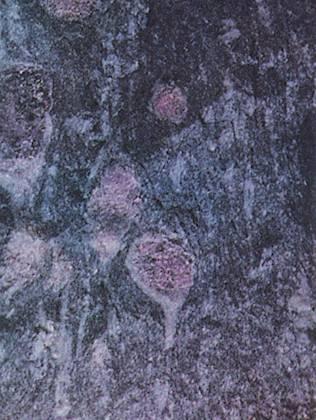

49 Metamorfované horniny VLÁKNITÉ STRUKTURY

50 Metamorfované horniny STEJNOZRNNÉ STRUKTURY mramor

51 Metamorfované horniny NESTEJNOZRNNÉ STRUKTURY RULY

52 USMĚRNĚNÉ TEXTURY METAMORFITŮ

53 USMĚRNĚNÁ TEXTURA S PLOCHAMI FOLIACE

54 STRUKTURY KLASTICKÝCH SEDIMENTŮ úlomkovité SEDIMENTY částice > 2 mm valoun úlomek

55 stratovulkán Pyroklastika - tufy

56 STRUKTURY SEDIMENTŮ Úlomkovité - písčité P Í S K O V C E

57 pískovce

58 SEDIMENTY prachová a jílová částice

59 opuka

60 ORGANOGENNÍ SEDIMENTY Celistvé nebo brekciovité strutury VÁPENCE

61 palác Adria žula,mramory, vápence, pískovce, hadec

62 travertin

63 CHEMOGENNÍ SEDIMENTY travertin

64

65 Vrstevnatost SEDIMENTŮ VRSTEVNATOST: lavicovitá (nad 25cm) deskovitá (1-25 cm) laminovaná (pod1cm) M O C N O S T?

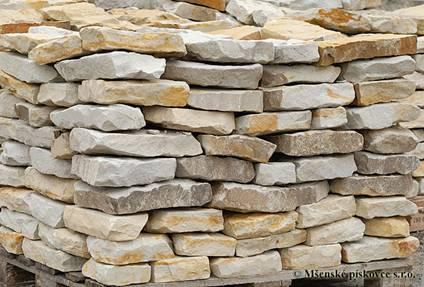

66 Deskovitá laminovaná

67 V nadloží deskovité vápence Masivní vápence (Koledník u Berouna)

68 Zvrásněné vrstvy devonských vápenců

69 Poznávání genetických typů hornin zrnité Krystalické neusměrněné Krystalické usměrněné úlomkovité stejnozrnné nestejnozrnné METAMORFITY SEDIMENTY HLUBINNÉ HLUBINNÉ ŽILNÉ VÝLEVNÉ
