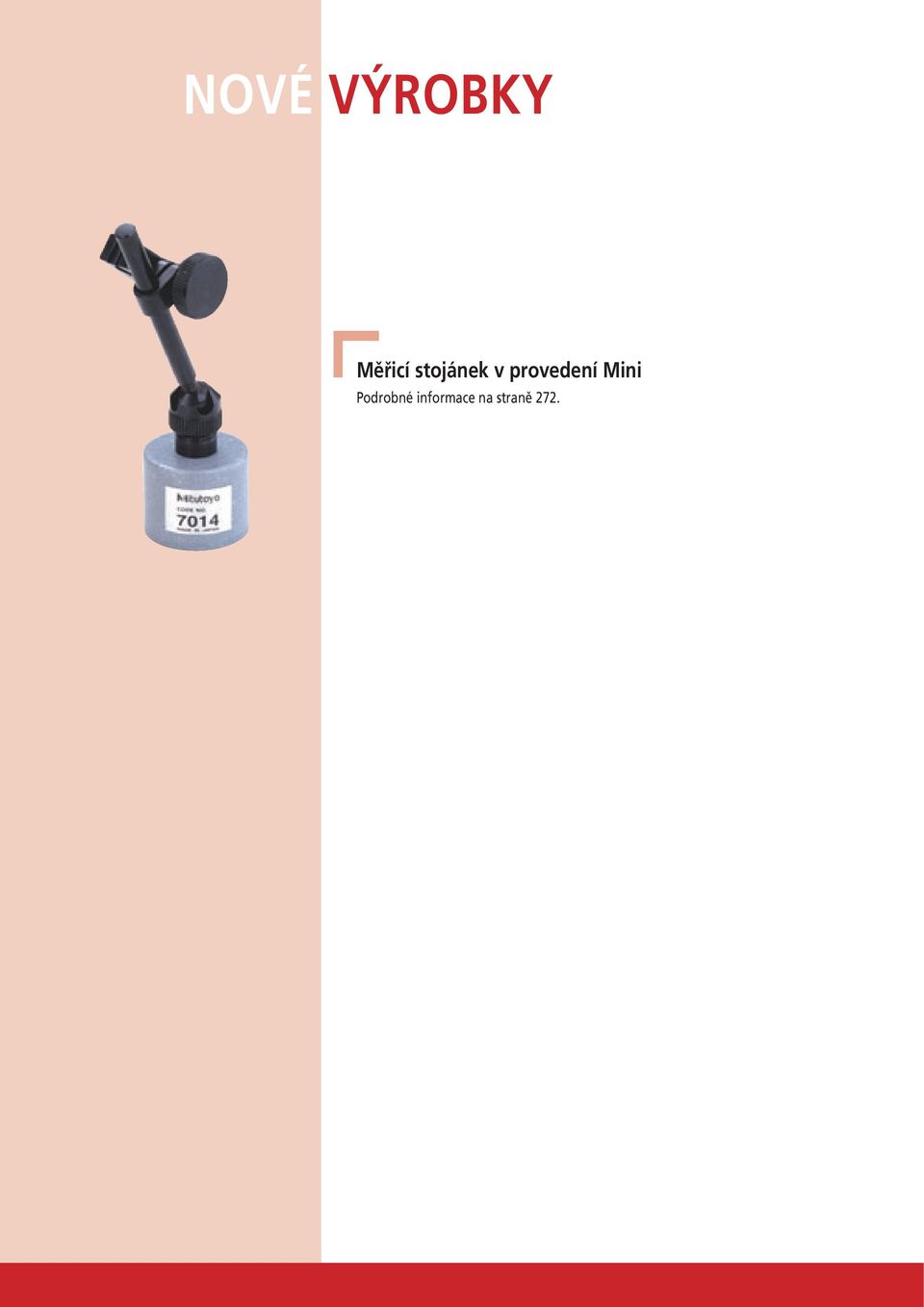

1 NOVÉ VÝROBKY Měřicí stojánek v provedení Mini Podrobné informace na straně 272.

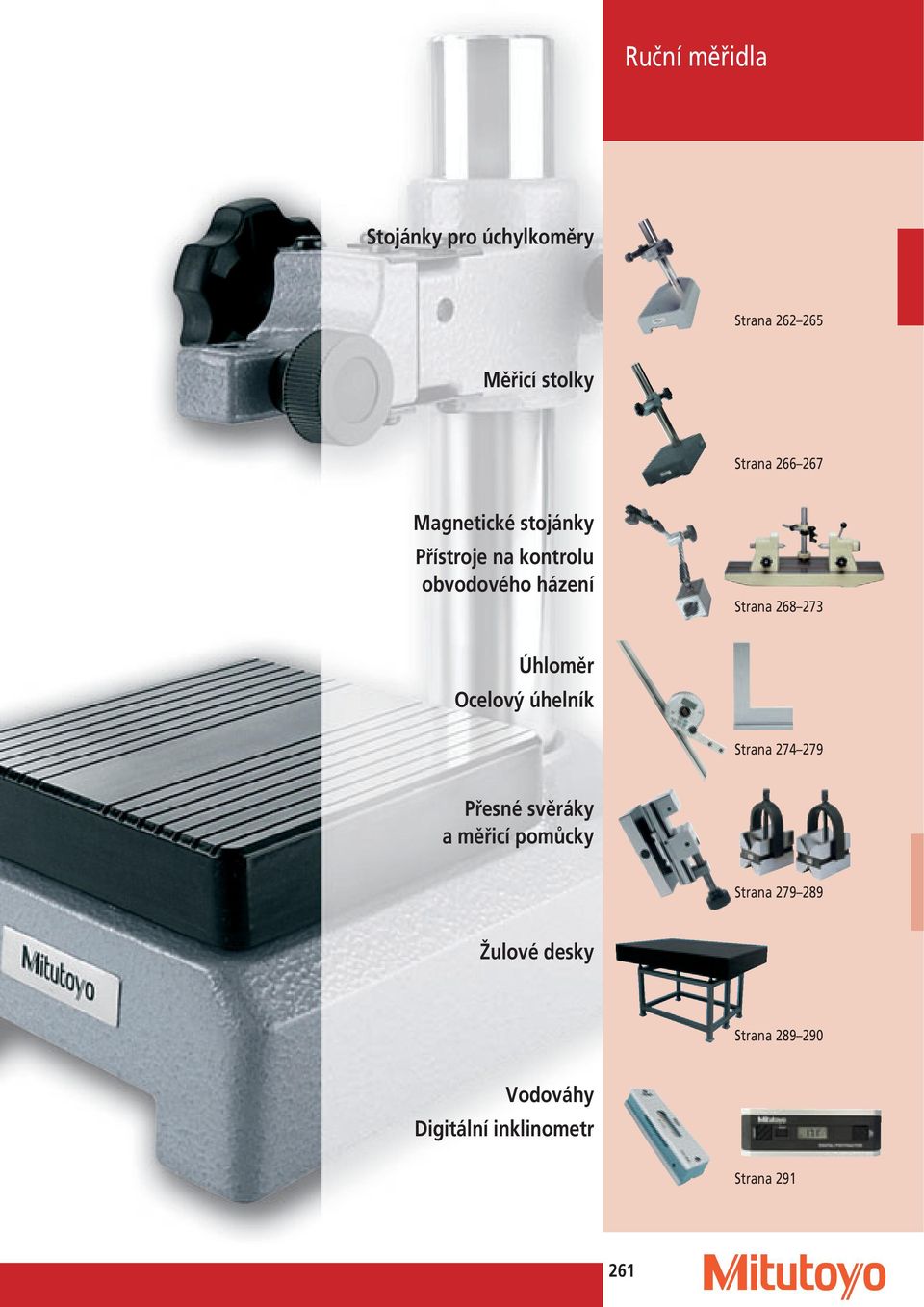

2 Ruční měřidla Stojánky pro úchylkoměry Strana Měřicí stolky Strana Magnetické stojánky Přístroje na kontrolu obvodového házení Strana Úhloměr Ocelový úhelník Strana Přesné svěráky a měřicí pomůcky Strana Žulové desky Strana Vodováhy Digitální inklinometr Strana

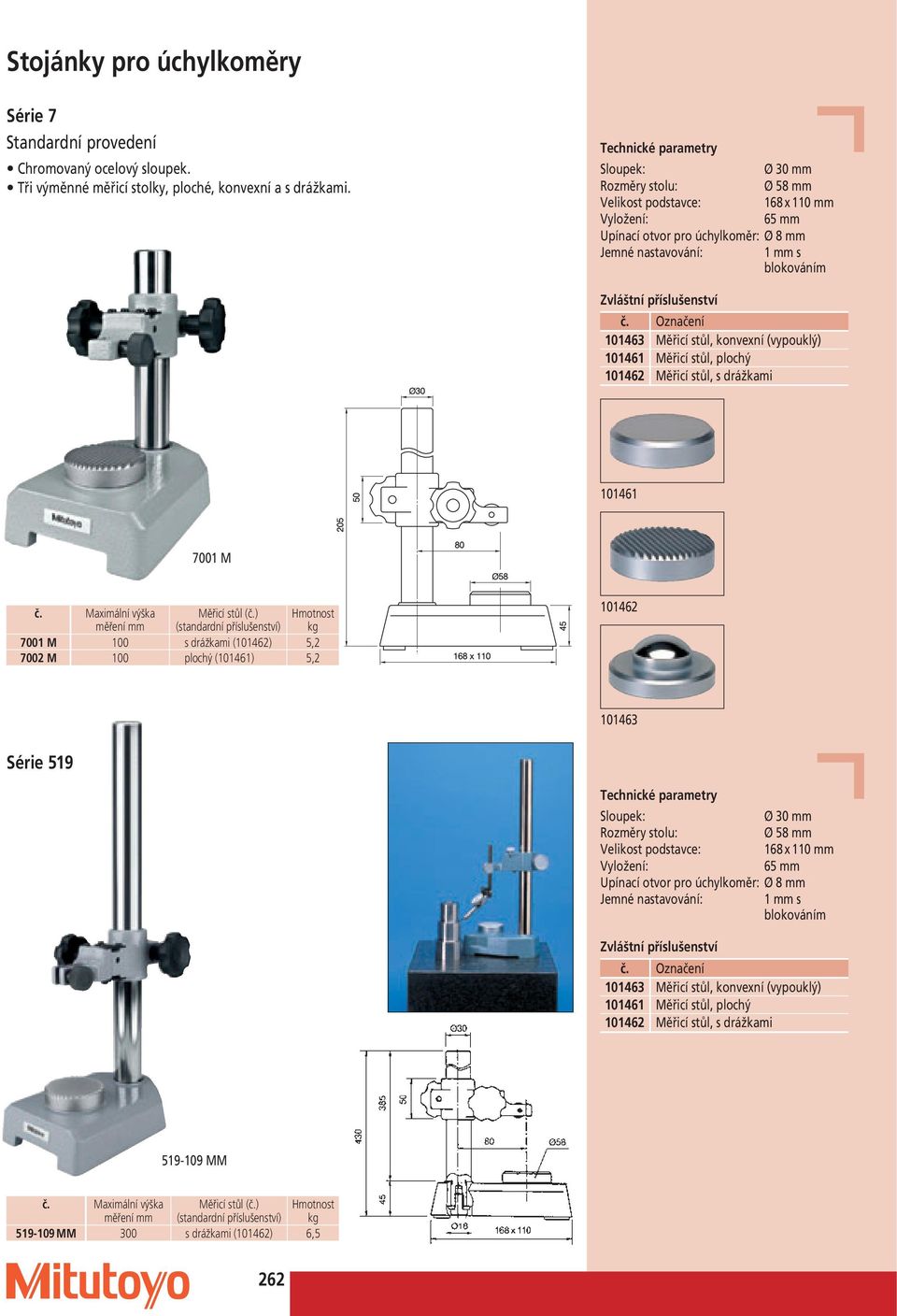

3 Stojánky pro úchylkoměry Série 7 Standardní provedení Chromovaný ocelový sloupek. Tři výměnné měřicí stolky, ploché, konvexní a s drážkami. Sloupek: Ø 30 Rozměry stolu: Ø 58 Velikost podstavce: 168 x 110 Vyložení: 65 Upínací otvor pro úchylkoměr: Ø 8 Jemné nastavování: 1 s blokováním Zvláštní příslušenství Měřicí stůl, konvexní (vypouklý) Měřicí stůl, plochý Měřicí stůl, s drážkami M Maximální výška měření Měřicí stůl () (standardní příslušenství) 7001 M 100 s drážkami (101462) 5, M 100 plochý (101461) 5, Série 519 Sloupek: Ø 30 Rozměry stolu: Ø 58 Velikost podstavce: 168 x 110 Vyložení: 65 Upínací otvor pro úchylkoměr: Ø 8 Jemné nastavování: 1 s blokováním Zvláštní příslušenství Měřicí stůl, konvexní (vypouklý) Měřicí stůl, plochý Měřicí stůl, s drážkami MM Maximální výška Měřicí stůl () měření (standardní příslušenství) MM 300 s drážkami (101462) 6,5 262

4 Stojánky pro úchylkoměry Sloupek: Ø 30 Rozměry stolu: 90 x 90 Velikost podstavce: 168 x 110 Vyložení: 65 Upínací otvor pro úchylkoměr: Ø 8 Jemné nastavování: 1 Série 7 Standardní provedení s velkým stolem Vyroben z litiny, úložná plocha z tvrzené oceli s lapovaným měřicím stolkem M Maximální výška měření 7007 M 90 5,6 Sloupek: Ø 22 Rozměry stolu: Ø 50 Vyložení: 50 Upínací otvor pro úchylkoměr: Ø 8 Zvláštní příslušenství Horizontální měřicí třmen na rozšíření možností měření Vzdálenost hrotů: max. 45 (viz dole) Stojánky pro úchylkoměry Jednoduché standardní provedení. Plocha stolu broušená a lapovaná. Sloupek zakalený a jemně broušený. Série 913 Sloupek: Ø 22 Rozměry stolu: 60 x 70 Vyložení: 100 Upínací otvor pro úchylkoměr: Ø 8 Zvláštní příslušenství Horizontální měřicí třmen na rozšíření možností měření Vzdálenost hrotů: max. 45 Série Maximální výška měření Měřicí stůl Vyložení Ø s Maximální výška měření Měřicí stůl Vyložení x

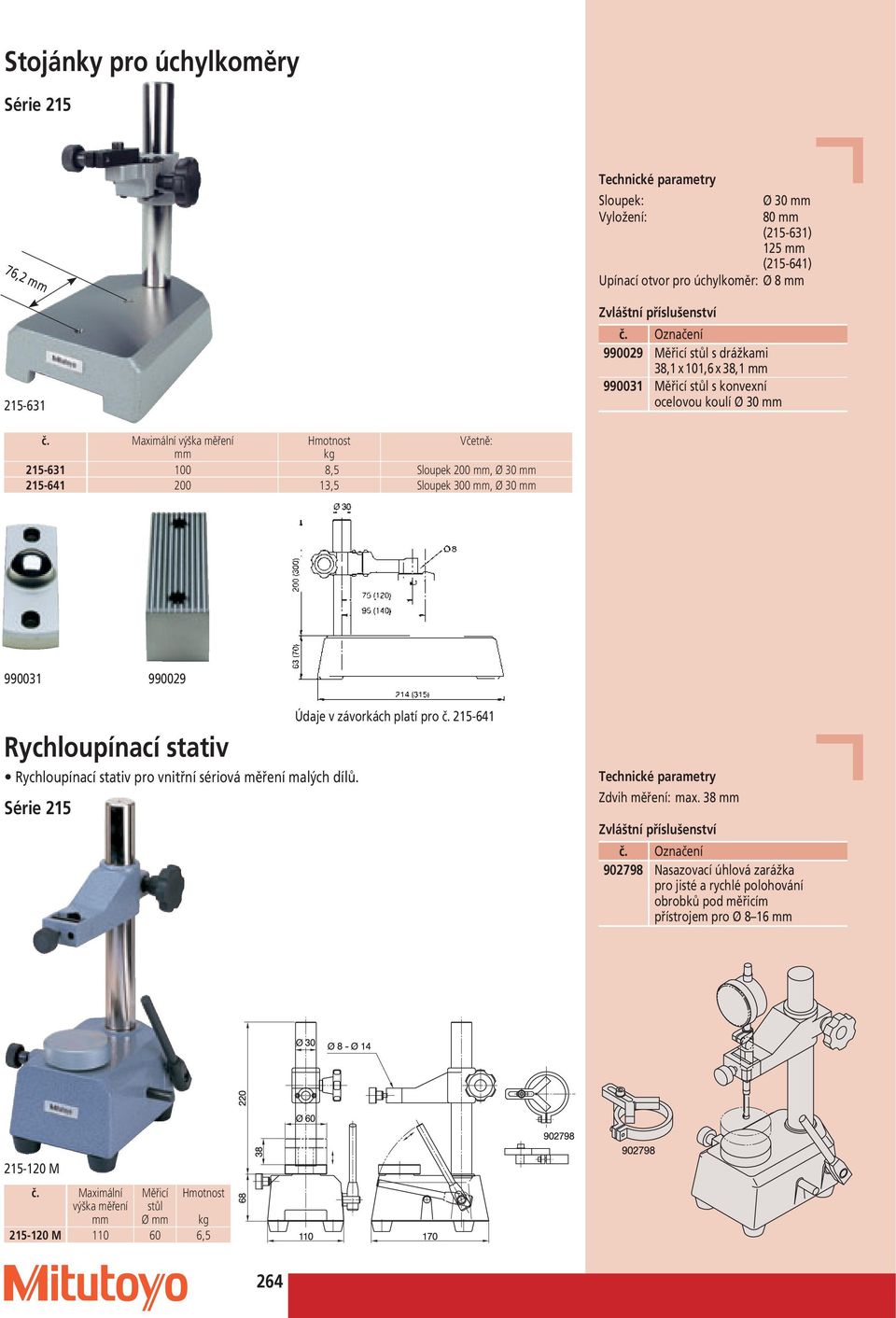

5 Stojánky pro úchylkoměry Série ,2 Sloupek: Ø 30 Vyložení: 80 ( ) 125 ( ) Upínací otvor pro úchylkoměr: Ø Zvláštní příslušenství Měřicí stůl s drážkami 38,1 x 101,6 x 38, Měřicí stůl s konvexní ocelovou koulí Ø 30 Maximální výška měření Včetně: ,5 Sloupek 200, Ø ,5 Sloupek 300, Ø Rychloupínací stativ Rychloupínací stativ pro vnitřní sériová měření malých dílů. Série 215 Údaje v závorkách platí pro Zdvih měření: max. 38 Zvláštní příslušenství Nasazovací úhlová zarážka pro jisté a rychlé polohování obrobků pod měřicím přístrojem pro Ø M Maximální výška měření Měřicí stůl Ø M ,5 264

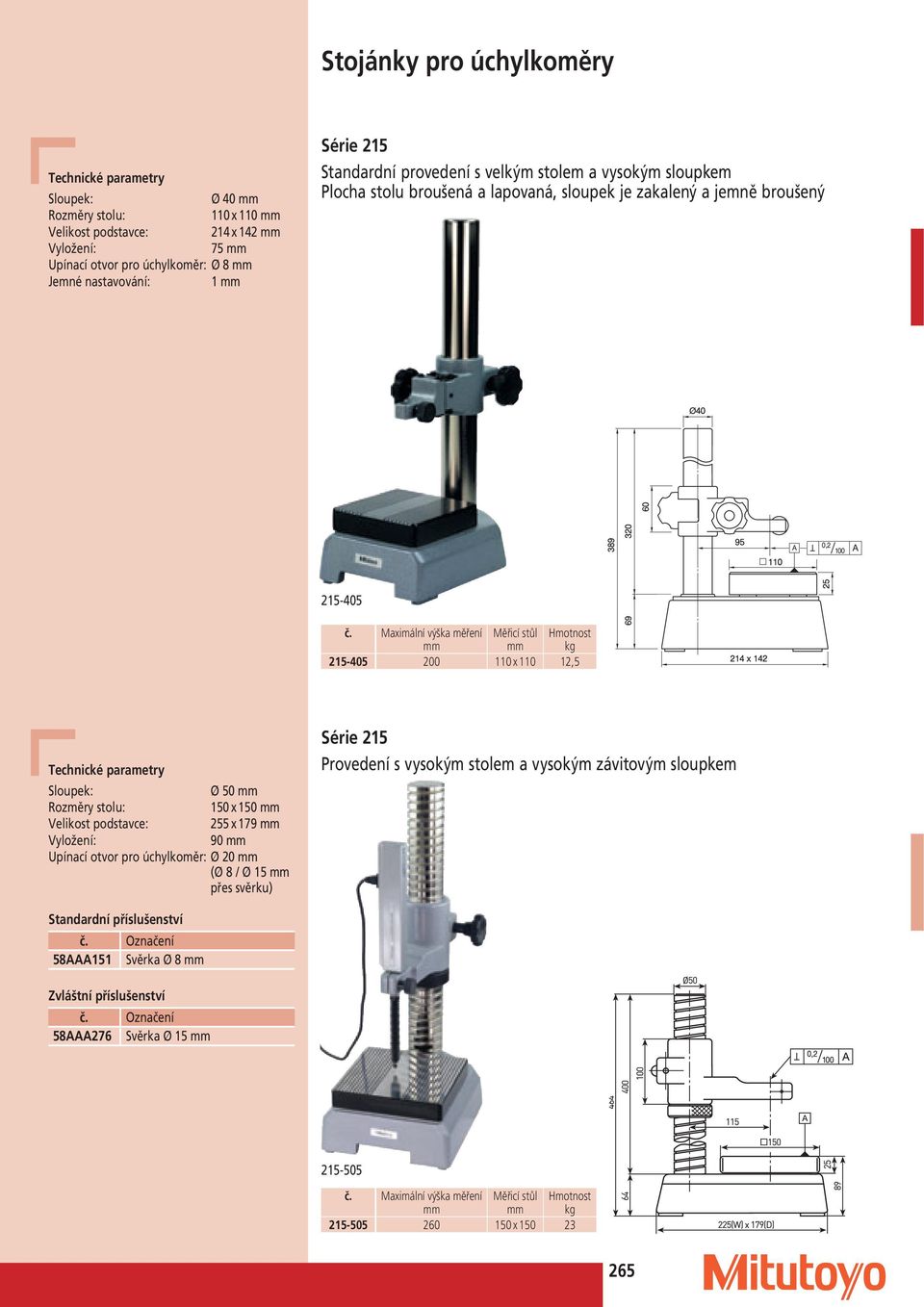

6 Stojánky pro úchylkoměry Sloupek: Ø 40 Rozměry stolu: 110 x 110 Velikost podstavce: 214 x 142 Vyložení: 75 Upínací otvor pro úchylkoměr: Ø 8 Jemné nastavování: 1 Série 215 Standardní provedení s velkým stolem a vysokým sloupkem Plocha stolu broušená a lapovaná, sloupek je zakalený a jemně broušený A 0,2 100 A Maximální výška měření Měřicí stůl x ,5 Sloupek: Ø 50 Rozměry stolu: 150 x 150 Velikost podstavce: 255 x 179 Vyložení: 90 Upínací otvor pro úchylkoměr: Ø 20 (Ø 8 / Ø 15 přes svěrku) Série 215 Provedení s vysokým stolem a vysokým závitovým sloupkem Standardní příslušenství 58AAA151 Svěrka Ø 8 Zvláštní příslušenství 58AAA276 Svěrka Ø Maximální výška měření Měřicí stůl x

7 Měřicí stůl Série 215 Otěruvzdorný stůl z kamene Sloupek: Ø 30 Velikost podstavce: 120 x 180 ( M) 150 x 200 ( M) Vyložení: 65 Upínací otvor pro úchylkoměr: Ø 8 Jemné nastavování: 1 Rovinnost stolu: 3 μm Údaje v závorkách platí pro M 0,2 100 A M A Maximální výška měření Měřicí stůl M x 180 5, M x 200 8,0 Série 215 Otěruvzdorný stůl z kamene Se závitovým sloupkem, bez jemného nastavení Gewindesäule: Ø 50 Velikost podstavce: 250 x 300 Vyložení: 90 Upínací otvor pro úchylkoměr: Ø 20 (Ø 8 / Ø 15 přes svěrku) Rovinnost stolu: 6 μm Standardní příslušenství 58AAA151 Svěrka Ø 8 Zvláštní příslušenství 58AAA276 Svěrka Ø Maximální výška měření Měřicí stůl x ,5 266

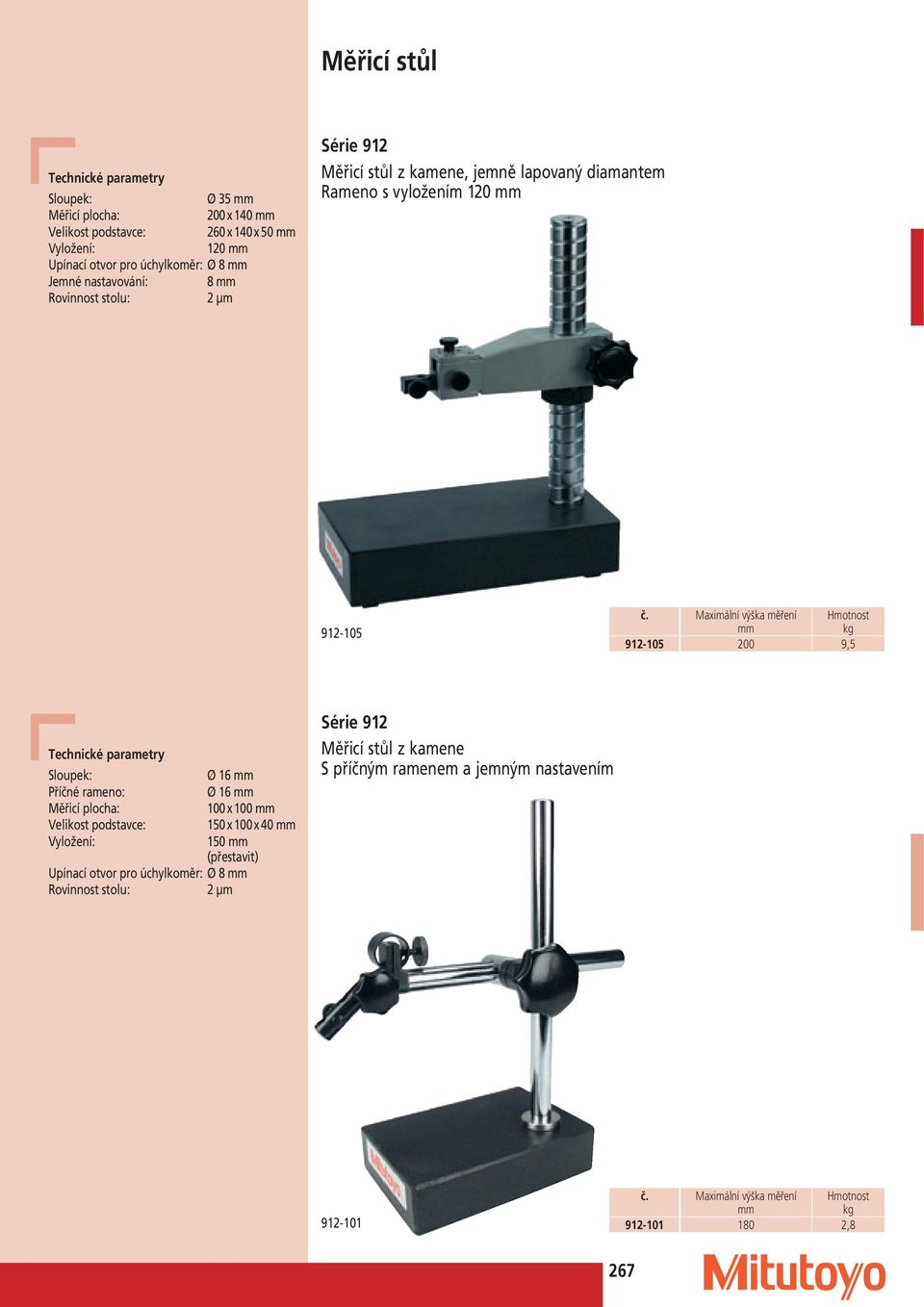

8 Měřicí stůl Sloupek: Ø 35 Měřicí plocha: 200 x 140 Velikost podstavce: 260 x 140 x 50 Vyložení: 120 Upínací otvor pro úchylkoměr: Ø 8 Jemné nastavování: 8 Rovinnost stolu: 2 μm Série 912 Měřicí stůl z kamene, jemně lapovaný diamantem Rameno s vyložením Maximální výška měření ,5 Sloupek: Příčné rameno: Měřicí plocha: Velikost podstavce: Vyložení: Upínací otvor pro úchylkoměr: Ø 8 Rovinnost stolu: 2 μm Ø 16 Ø x x 100 x (přestavit) Série 912 Měřicí stůl z kamene S příčným ramenem a jemným nastavením Maximální výška měření ,8 267

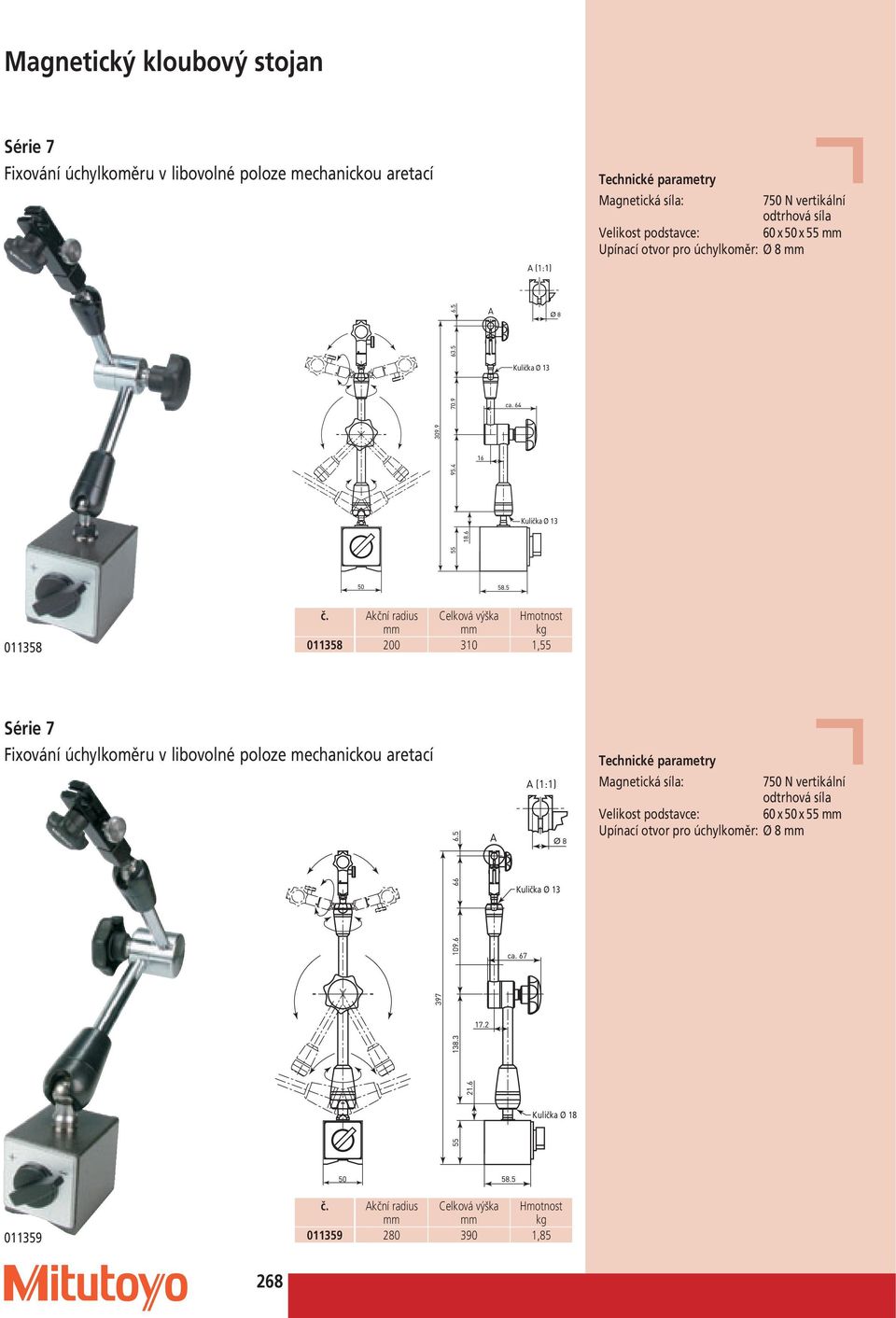

9 Magnetický kloubový stojan Série 7 Fixování úchylkoměru v libovolné poloze mechanickou aretací Magnetická síla: 750 N vertikální odtrhová síla Velikost podstavce: 60 x 50 x 55 Upínací otvor pro úchylkoměr: Ø 8 Kulička Ø 13 Kulička Ø Akční radius Celková výška ,55 Série 7 Fixování úchylkoměru v libovolné poloze mechanickou aretací Magnetická síla: 750 N vertikální odtrhová síla Velikost podstavce: 60 x 50 x 55 Upínací otvor pro úchylkoměr: Ø 8 Kulička Ø 13 Kulička Ø Akční radius Celková výška ,85 268

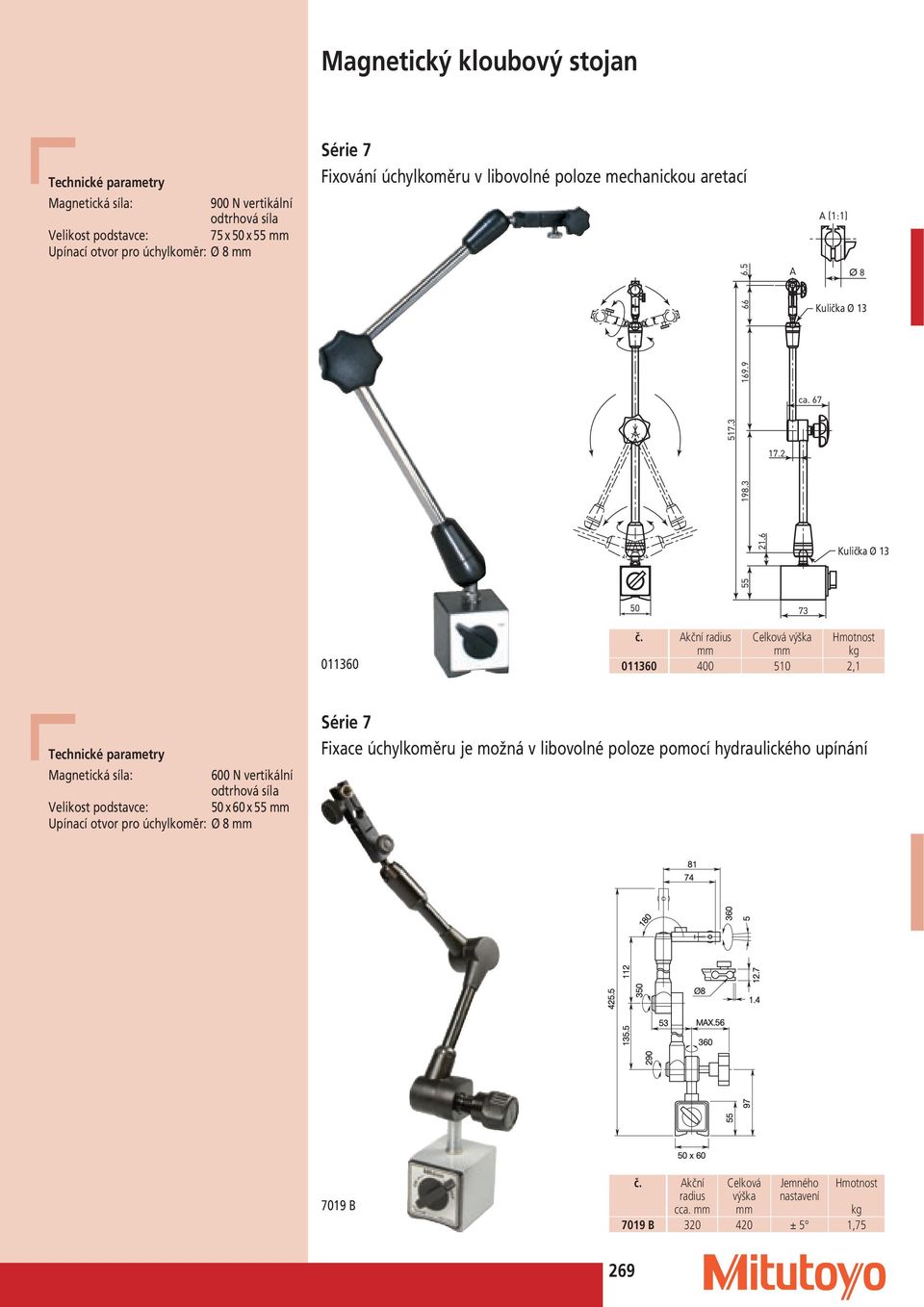

10 Magnetický kloubový stojan Magnetická síla: 900 N vertikální odtrhová síla Velikost podstavce: 75 x 50 x 55 Upínací otvor pro úchylkoměr: Ø 8 Série 7 Fixování úchylkoměru v libovolné poloze mechanickou aretací Kulička Ø 13 Kulička Ø Akční radius Celková výška ,1 Magnetická síla: 600 N vertikální odtrhová síla Velikost podstavce: 50 x 60 x 55 Upínací otvor pro úchylkoměr: Ø 8 Série 7 Fixace úchylkoměru je možná v libovolné poloze pomocí hydraulického upínání 7019 B Akční radius cca. Celková výška Jemného nastavení 7019 B ± 5 1,75 269

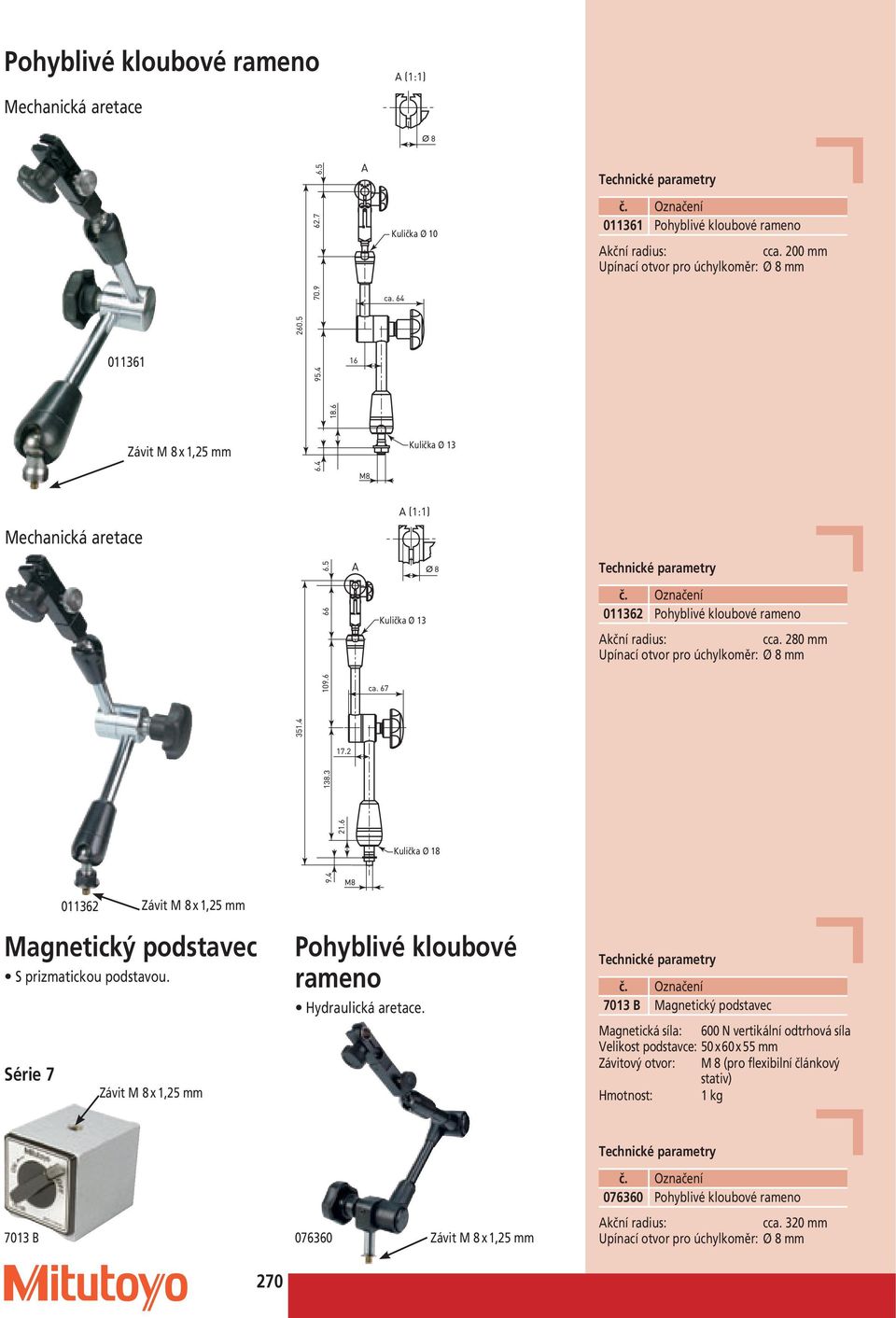

11 Pohyblivé kloubové rameno Mechanická aretace Kulička Ø Pohyblivé kloubové rameno Akční radius: cca. 200 Upínací otvor pro úchylkoměr: Ø Závit M 8 x 1,25 Kulička Ø 13 Mechanická aretace Kulička Ø Pohyblivé kloubové rameno Akční radius: cca. 280 Upínací otvor pro úchylkoměr: Ø 8 Kulička Ø 18 Magnetický podstavec S prizmatickou podstavou. Série Závit M 8 x 1,25 Závit M 8 x 1,25 Pohyblivé kloubové rameno Hydraulická aretace B Magnetický podstavec Magnetická síla: 600 N vertikální odtrhová síla Velikost podstavce: 50 x 60 x 55 Závitový otvor: M 8 (pro flexibilní článkový stativ) : B Závit M 8 x 1, Pohyblivé kloubové rameno Akční radius: cca. 320 Upínací otvor pro úchylkoměr: Ø 8 270

12 Magnetické stojánky Magnetická síla: 600 N vertikální odtrhová síla Velikost podstavce: 50 x 60 x 55 Upínací otvor pro úchylkoměr: Ø 9,5 Série 7 Univerzální držák úchylkoměru S prizmatickým podstavcem. Standardní příslušenství Svěrka pro úchylkoměr se stopkou Ø 8 Zvláštní příslušenství Příčné rameno dlouhé 300 (pouze pro 7010 SN) 7011 SN Akční radius cca. Celková výška bez jemného nastavení 7010 SN ,25 s jemným nastavením 7011 SN ,45 Magnetická síla: 750 N vertikální odtrhová síla Velikost podstavce: 50 x 60 x 55 Upínací otvor pro úchylkoměr: Ø 9,5 Série 7 Univerzální držák úchylkoměru S prizmatickým podstavcem a flexibilním sloupkem. Standardní příslušenství Svěrka pro úchylkoměr se stopkou Ø Akční radius Celková výška cca ,5 271

13 Měřicí stojánky Série 7 Měřicí stojánek Mini bez přepínání ZAP/VYP 7014 Měřicí stojánek Mini Průměr podstavce: Magnetická síla: N vertikální odtrhová síla Upínací otvor pro úchylkoměr: Ø 8 a Ø 6 : 170 g 7014 Poměr velikosti k 7014 Série 913 Pneumatický měřicí stojan Přilne na hladké povrchy jako jsou žulové desky atd Pneumatický měřicí stojan Průměr podstavce: 90 Celková výška: 245 Vertikalarm: 200 x Ø 16 Příčné rameno: 200 x Ø 16 Upínací otvor pro úchylkoměr: Ø 8 : 2, Série 913 Magnetický stojan Speciálně k nasazení na válcové součásti. Magnetická základna Magnetický stojan Upínací otvor pro úchylkoměr: Ø 8 Minimální průměr obrobku:

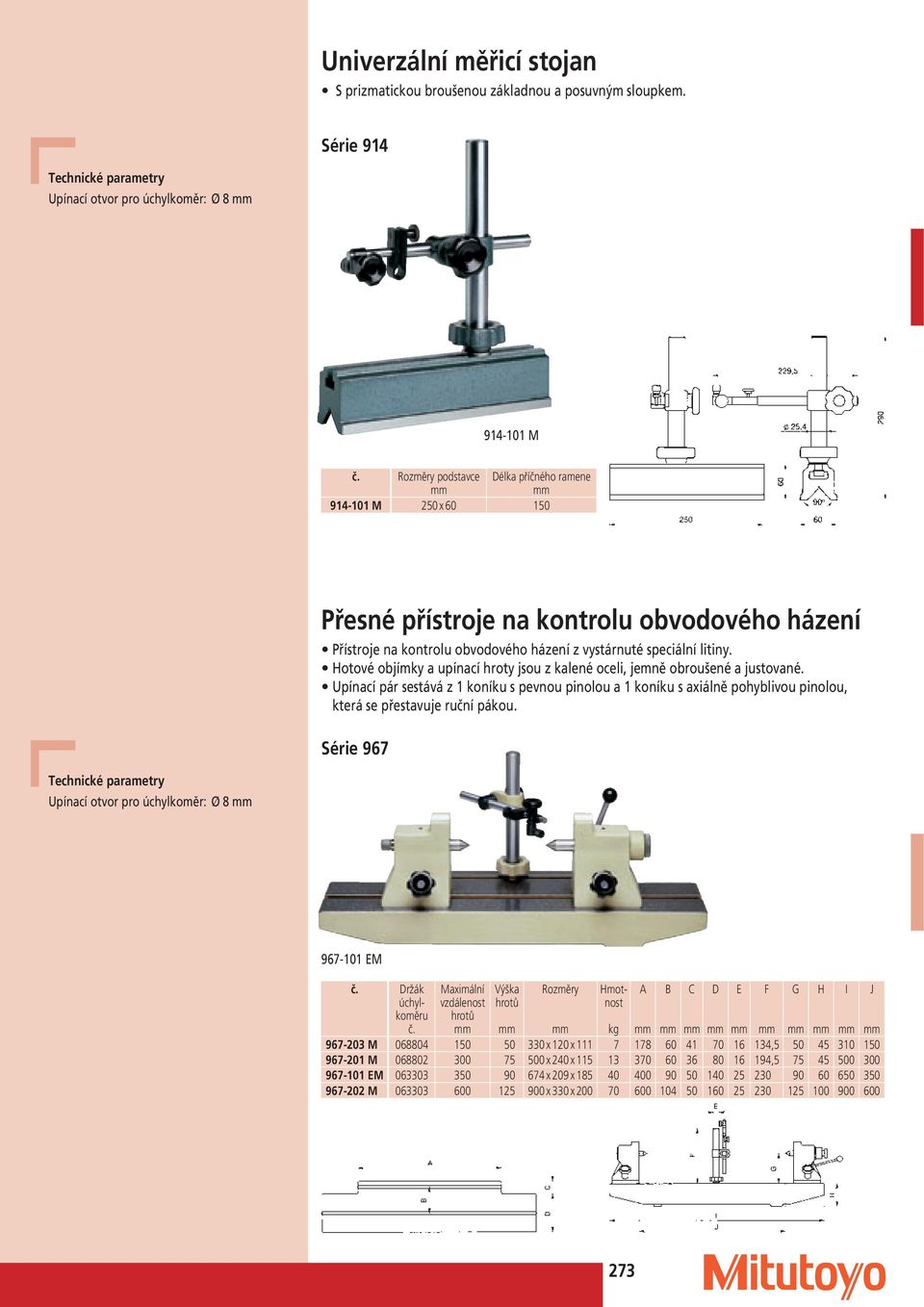

14 Univerzální měřicí stojan S prizmatickou broušenou základnou a posuvným sloupkem. Série 914 Upínací otvor pro úchylkoměr: Ø M Rozměry podstavce Délka příčného ramene M 250 x Přesné přístroje na kontrolu obvodového házení Přístroje na kontrolu obvodového házení z vystárnuté speciální litiny. Hotové objímky a upínací hroty jsou z kalené oceli, jemně obroušené a justované. Upínací pár sestává z 1 koníku s pevnou pinolou a 1 koníku s axiálně pohyblivou pinolou, která se přestavuje ruční pákou. Série 967 Upínací otvor pro úchylkoměr: Ø EM Držák úchylkoměru Maximální vzdálenost hrotů Výška hrotů Rozměry M x 120 x , M x 240 x , EM x 209 x M x 330 x A B C D E F G H I J 273

15 Kombinovaný úhloměr Tři části příslušenství na jedné vodicí tyči, tvrzené, z nerezavějící oceli se 4 děleními, umožňují různé použití. Úhloměr Stupnice matově chromovaná, obousměrná (možno přikládat přední i zadní stranu). Úhlová hlava zakalená, s vodováhou. Středicí úhelník zakalený. Příslušenství Série 180 Rýsovací jehla Úhlová hlava Úhloměr M Úhloměr Středici úhelnik M M Úhlová hlava Provedení Sady M Sada: rameno 300 ( ), úhloměr, úhlová hlava a středicí úhelník M Sada: rameno 300 ( ), úhloměr, úhlová hlava a středicí úhelník Jednotlivé části Vodicí rameno: délka 300 se 4 stupnicemi 1, 1 2, 1 32 a Vodicí tyč: délka 300 se 2 stupnicemi 1 a M Úhloměr M Úhlová hlava M Středici úhelnik M Středici úhelnik Univerzální úhloměr S jemným nastavením, bezparalaxní čtení. Se zvětšovacím sklem (lupou). S možností připojení na výškoměry a orýsovací přístroje série 192 přes držák. Série 187 Úhloměr Lupa Držák Dělení stupnice: 5 Dělení kruhu: 4 x 90 Standardní příslušenství Vodicí rameno 150 ( ) Vodicí rameno 300 ( ) Držák pro výškoměry a rýsovačské přístroje série 192, 514, 570 (kromě ) Zvláštní příslušenství Přídavný úhelník Příklad použití Vodicí rameno (300 ) Provedení Univerzální úhloměr, vodicí rameno 150 ( ), lupa, držadlo (950750) Univerzální úhloměr, vodicí rameno 300 ( ), lupa, držadlo (950750) Příklad použití 274

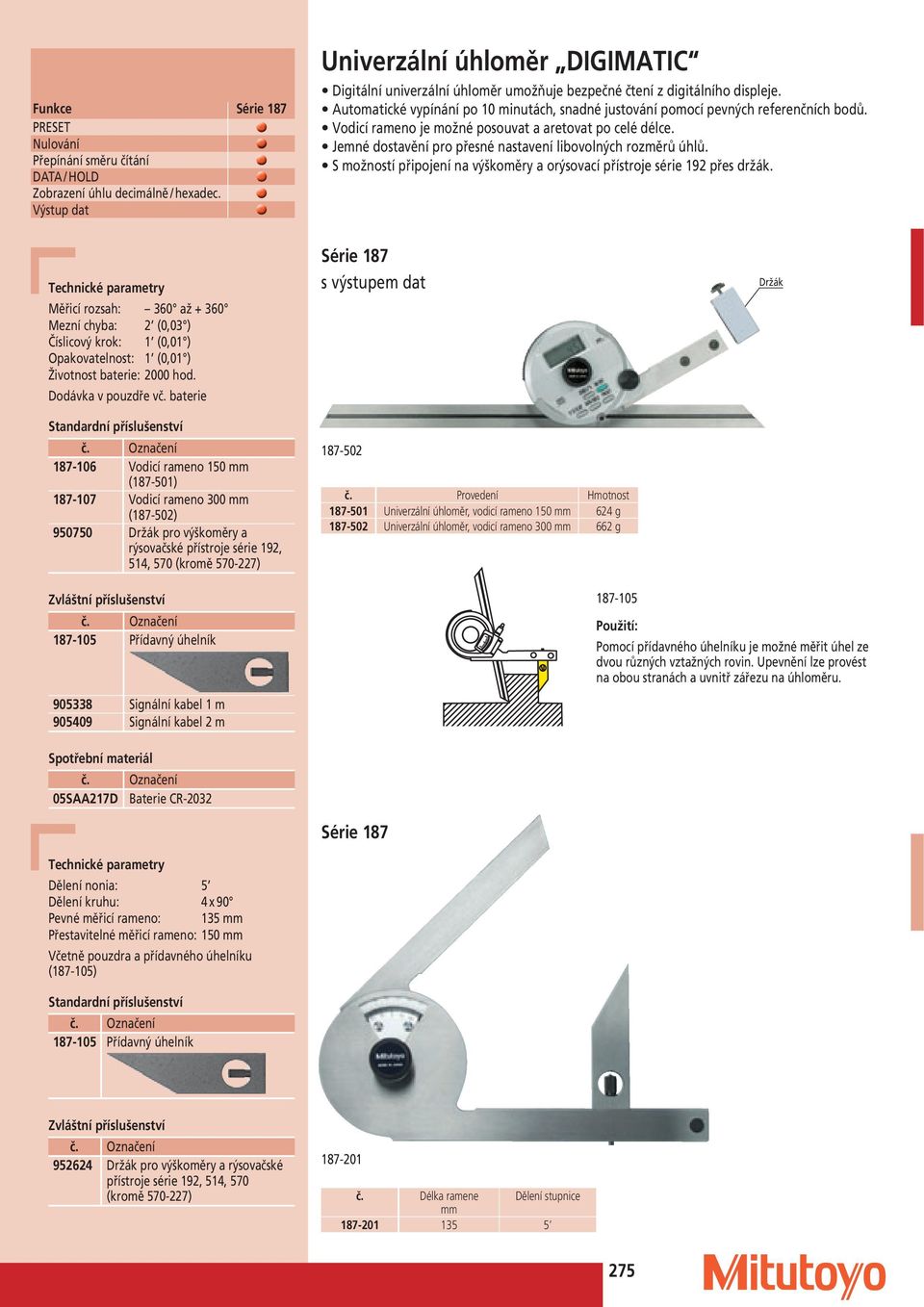

16 Funkce Série 187 PRESET Nulování Přepínání směru čítání DATA / HOLD Zobrazení úhlu decimálně / hexadec. Výstup dat Univerzální úhloměr DIGIMATIC Digitální univerzální úhloměr umožňuje bezpečné čtení z digitálního displeje. Automatické vypínání po 10 minutách, snadné justování pomocí pevných referenčních bodů. Vodicí rameno je možné posouvat a aretovat po celé délce. Jemné dostavění pro přesné nastavení libovolných rozměrů úhlů. S možností připojení na výškoměry a orýsovací přístroje série 192 přes držák. Měřicí rozsah: 360 až Mezní chyba: 2 (0,03 ) Číslicový krok: 1 (0,01 ) Opakovatelnost: 1 (0,01 ) Životnost baterie: 2000 hod. Dodávka v pouzdře v baterie Standardní příslušenství Vodicí rameno 150 ( ) Vodicí rameno 300 ( ) Držák pro výškoměry a rýsovačské přístroje série 192, 514, 570 (kromě ) Série 187 s výstupem dat Provedení Univerzální úhloměr, vodicí rameno g Univerzální úhloměr, vodicí rameno g Držák Zvláštní příslušenství Přídavný úhelník Signální kabel 1 m Signální kabel 2 m Použití: Pomocí přídavného úhelníku je možné měřit úhel ze dvou různých vztažných rovin. Upevnění lze provést na obou stranách a uvnitř zářezu na úhloměru. Spotřební materiál 05SAA217D Baterie CR-2032 Série 187 Dělení nonia: 5 Dělení kruhu: 4 x 90 Pevné měřicí rameno: 135 Přestavitelné měřicí rameno: 150 Včetně pouzdra a přídavného úhelníku ( ) Standardní příslušenství Přídavný úhelník Zvláštní příslušenství Držák pro výškoměry a rýsovačské přístroje série 192, 514, 570 (kromě ) Délka ramene Dělení stupnice

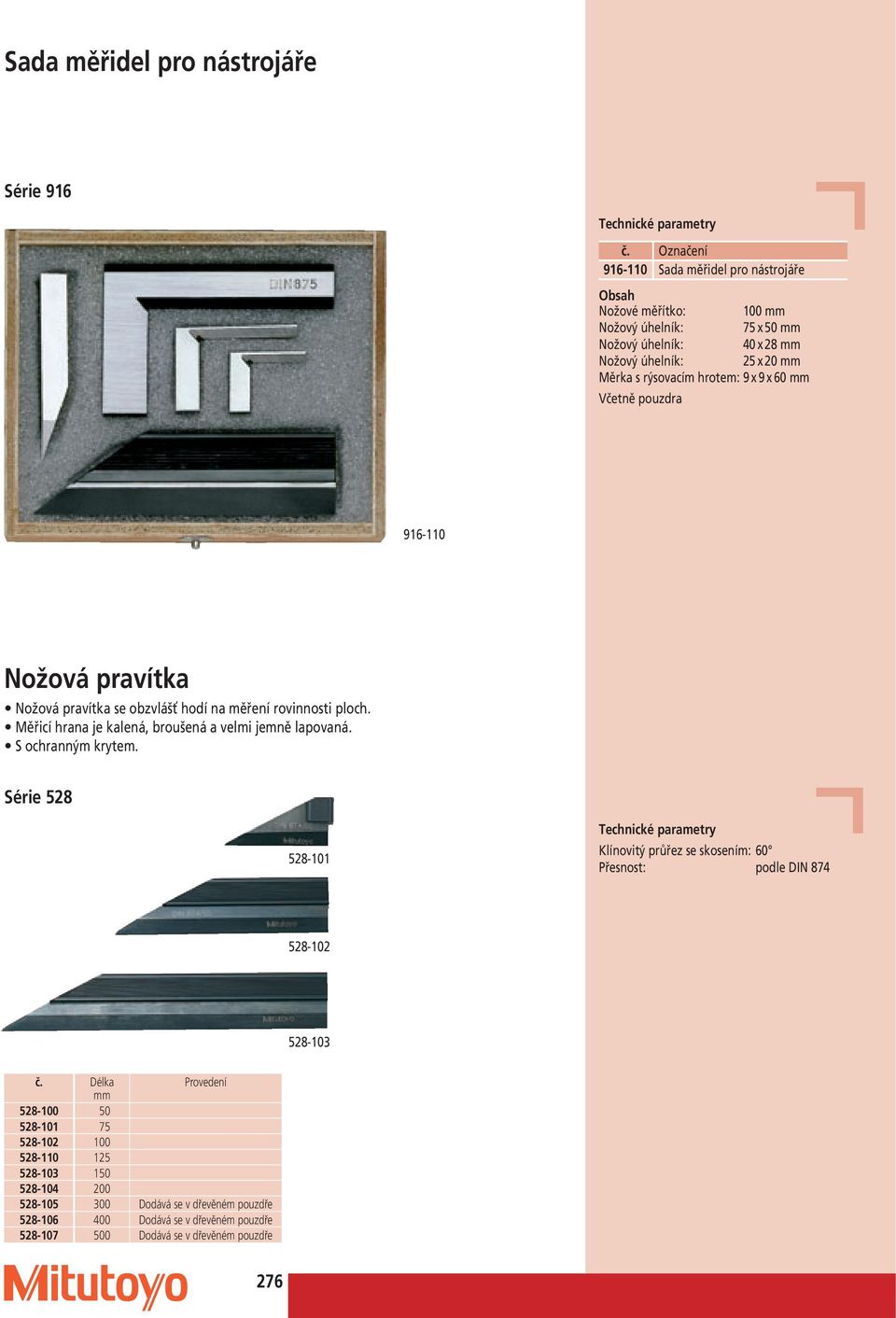

17 Sada měřidel pro nástrojáře Série Sada měřidel pro nástrojáře Obsah Nožové měřítko: 100 Nožový úhelník: 75 x 50 Nožový úhelník: 40 x 28 Nožový úhelník: 25 x 20 Měrka s rýsovacím hrotem: 9 x 9 x 60 Včetně pouzdra Nožová pravítka Nožová pravítka se obzvlášť hodí na měření rovinnosti ploch. Měřicí hrana je kalená, broušená a velmi jemně lapovaná. S ochranným krytem. Série Klínovitý průřez se skosením: 60 Přesnost: podle DIN Délka Provedení Dodává se v dřevěném pouzdře Dodává se v dřevěném pouzdře Dodává se v dřevěném pouzdře 276

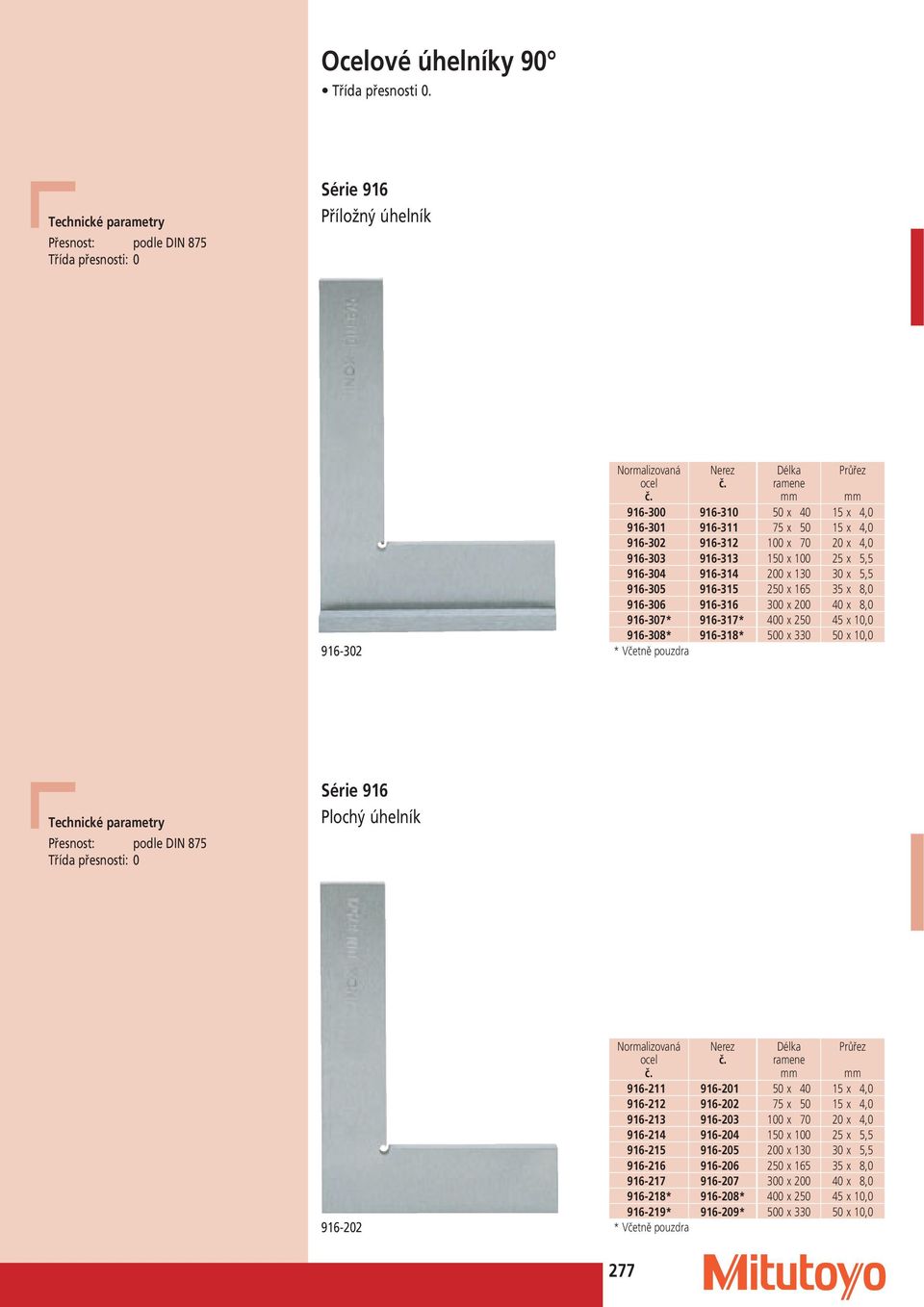

18 Ocelové úhelníky 90 Třída přesnosti 0. Přesnost: podle DIN 875 Třída přesnosti: 0 Série 916 Příložný úhelník Normalizovaná ocel Nerez Délka ramene Průřez x x 4, x x 4, x x 4, x x 5, x x 5, x x 8, x x 8, * * 400 x x 10, * * 500 x x 10,0 * Včetně pouzdra Přesnost: podle DIN 875 Třída přesnosti: 0 Série 916 Plochý úhelník Normalizovaná ocel Nerez Délka ramene Průřez x x 4, x x 4, x x 4, x x 5, x x 5, x x 8, x x 8, * * 400 x x 10, * * 500 x x 10,0 * Včetně pouzdra 277

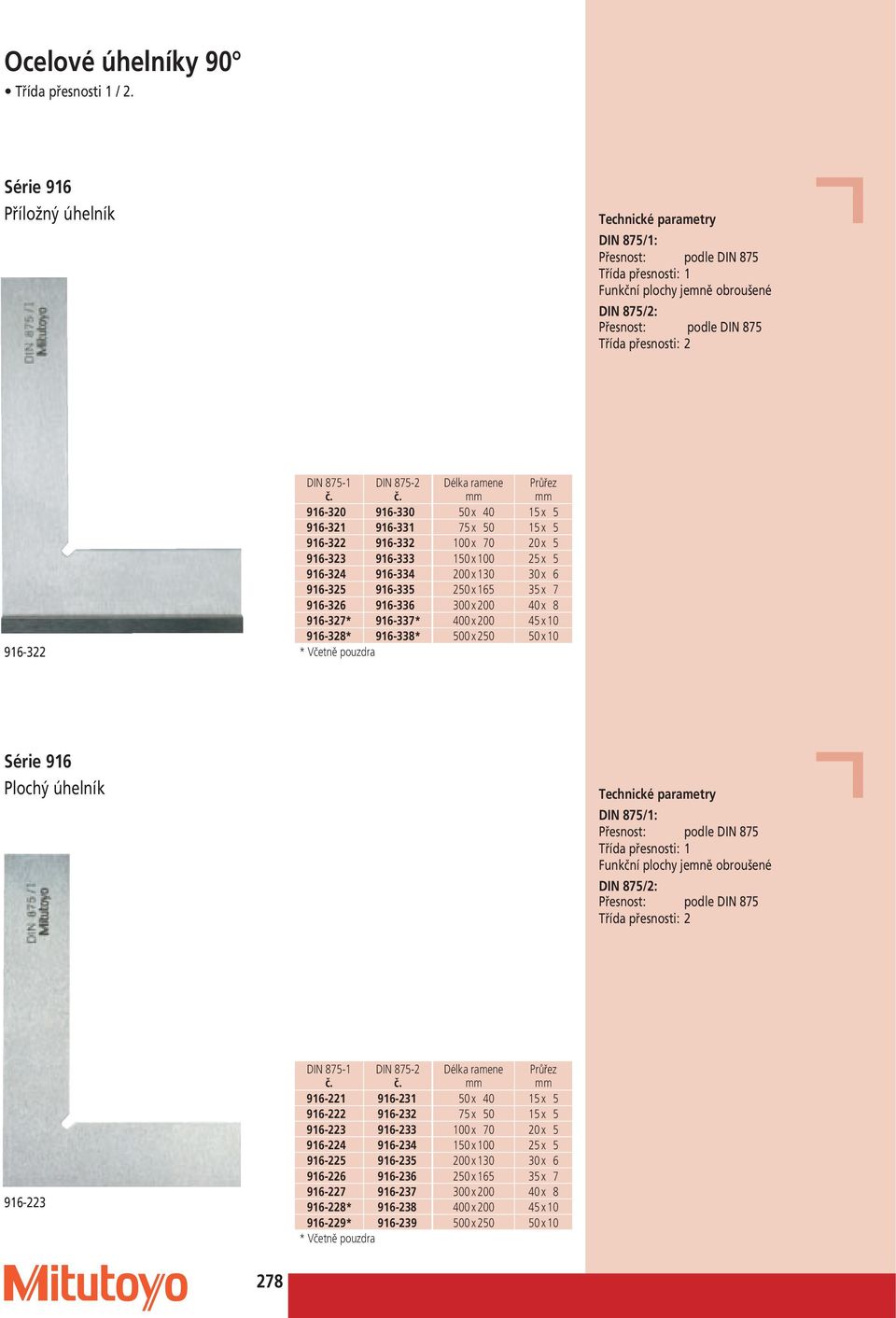

19 Ocelové úhelníky 90 Třída přesnosti 1 / 2. Série 916 Příložný úhelník DIN 875/1: Přesnost: podle DIN 875 Třída přesnosti: 1 Funkční plochy jemně obroušené DIN 875/2: Přesnost: podle DIN 875 Třída přesnosti: DIN DIN Délka ramene Průřez x x x x x x x x x x x x x x * * 400 x x * * 500 x x 10 * Včetně pouzdra Série 916 Plochý úhelník DIN 875/1: Přesnost: podle DIN 875 Třída přesnosti: 1 Funkční plochy jemně obroušené DIN 875/2: Přesnost: podle DIN 875 Třída přesnosti: DIN DIN Délka ramene Průřez x x x x x x x x x x x x x x * x x * x x 10 * Včetně pouzdra 278

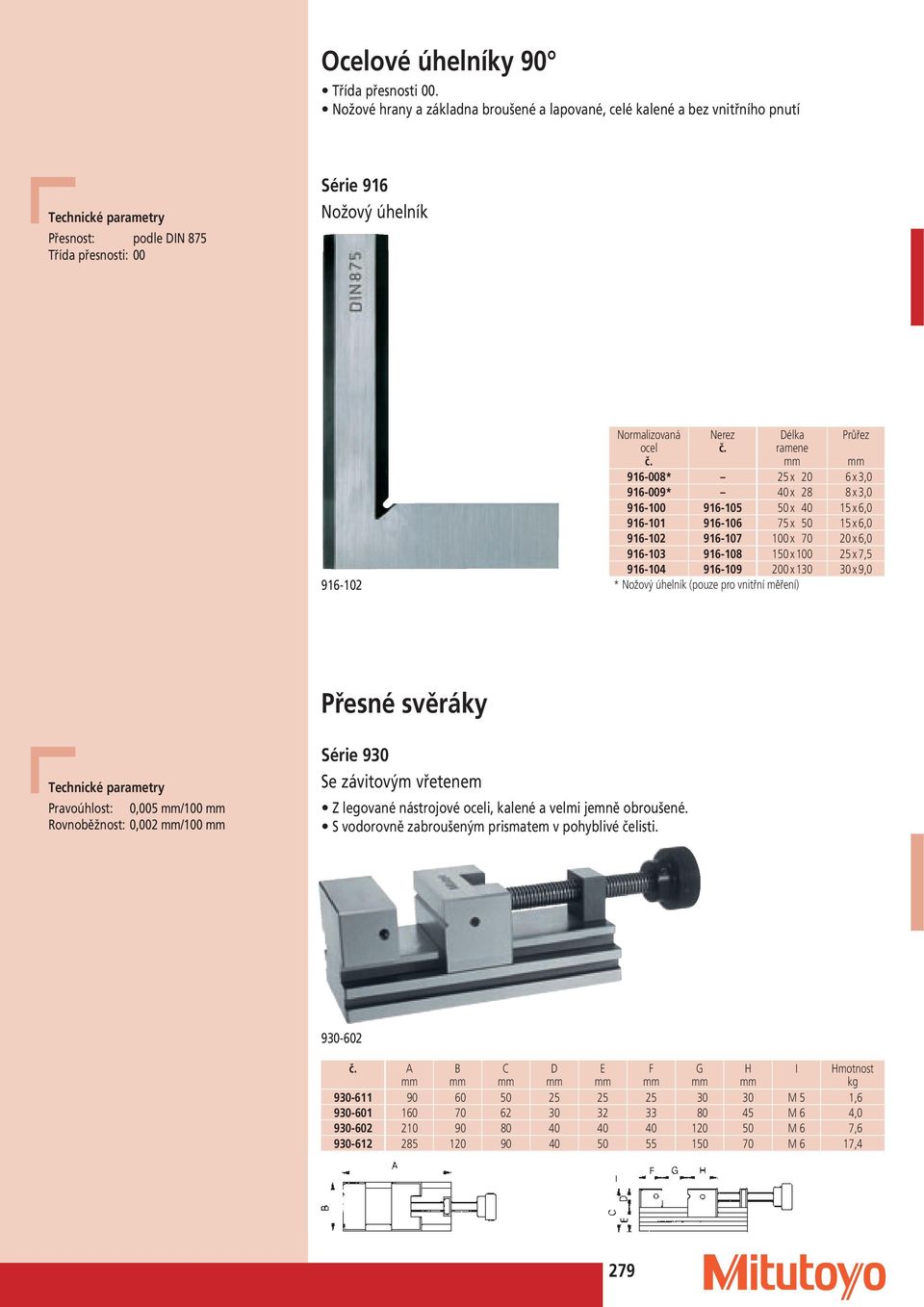

20 Ocelové úhelníky 90 Třída přesnosti 00. Nožové hrany a základna broušené a lapované, celé kalené a bez vnitřního pnutí Přesnost: podle DIN 875 Třída přesnosti: 00 Série 916 Nožový úhelník Normalizovaná ocel Nerez Délka ramene Průřez * 25 x 20 6 x 3, * 40 x 28 8 x 3, x x 6, x x 6, x x 6, x x 7, x x 9,0 * Nožový úhelník (pouze pro vnitřní měření) Přesné svěráky Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 /100 Série 930 Se závitovým vřetenem Z legované nástrojové oceli, kalené a velmi jemně obroušené. S vodorovně zabroušeným prismatem v pohyblivé čelisti A B C D E F G H I M 5 1, M 6 4, M 6 7, M 6 17,4 279

21 Přesné svěráky Série 930 Se závitovým vřetenem Na broušení velkých obrobků. Včetně klíčové tyče s hydraulickým zesílením upínání. S vodorovně zabroušeným prismatem v pohyblivé čelisti. Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 / A B C D E F G H I J max. Výška x Hloubka M6 10 x 7 17,7 Série 930 Se stahovým systémem Vysoká přesnost při jemném broušení a frézování, měření a erodování. S rychlým přestavením a vodorovně zabroušeným prismatem v pohyblivé čelisti. Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 / A B C D E F max. G H I J Výška x Hloubka M6 8 x 7 3, M6 10 x 7 5,8 280

22 Přesné svěráky Vysoká přesnost při jemném broušení a frézování, měření a erodování. S vodorovně zabroušeným prismatem v pohyblivé čelisti. Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 /100 Série 930 Se stahovým systémem A B C D E F G max. H I J Výška x Hloubka M4 0, M5 8 x 6 1, M6 12 x 7 13, M8 12 x 10 28,70 Přesné sinusové svěráky Vyrobené z legované nástrojové oceli, zakalené a velmi jemně obroušené. Úložný a ložiskový svorník je zakalený a obroušený. Upínací zařízení lze zablokovat v každé úhlové pozici. Přesné nastavení úhlu pomocí koncových měrek, max. 46. Úhlová odchylka při 45 : ± 15 Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 /100 Série 930 S otáčením ve přední ose A B C D E F G max. H I J M5 50 2, M , M ,0 281

23 Přesné sinusové svěráky Vyrobené z legované nástrojové oceli, zakalené a velmi jemně obroušené. Úložný a ložiskový svorník je zakalený a obroušený. Upínací zařízení lze zablokovat v každé úhlové pozici. Přesné nastavení úhlu pomocí koncových měrek, max. 46. Série 930 S otáčením v zadní ose Úhlová odchylka při 45 : ± 15 Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 / A B C D E F G H I J max M ,5 Série 930 S otáčením v podélné ose Úhlová odchylka při 45 : ± 15 Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 / A B C D E F G H I max M5 5,9 282

24 Přesné sinusové svěráky Vyrobené z legované nástrojové oceli, zakalené a velmi jemně obroušené. Úložný a ložiskový svorník je zakalený a obroušený. Upínací zařízení lze zablokovat v každé úhlové pozici. Přesné nastavení úhlu pomocí koncových měrek, max. 46. Úhlová odchylka při 45 : ± 15 Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 /100 Série 930 S otáčením v podélné ose a ve přední ose A B C D E F G H I J max M ,4 Přesné sinusové desky Vyrobené z legované nástrojové oceli, zakalené a velmi jemně obroušené. Úložný a ložiskový svorník je zakalený a obroušený. Upínací zařízení lze zablokovat v každé požadované úhlové pozici. Přesné nastavení úhlu pomocí koncových měrek. Série Přesné sinusové desky Úhlová odchylka při 45 : ± 15 Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 /100 : 7,

25 Přesné sinusové desky Vyrobené z legované nástrojové oceli, zakalené a velmi jemně obroušené. Úložný a ložiskový svorník je zakalený a obroušený. Upínací zařízení lze zablokovat v každé požadované úhlové pozici. Přesné nastavení úhlu pomocí koncových měrek. Série 930 S otáčením ve přední ose a magnetickou destičkou zapojitelnou přes páčku Přesné sinusové desky Úhlová odchylka při 45 : ± 15 Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 /100 : 16, Série 930 S možností přestavení ve 2 osách Přesné sinusové desky Úhlová odchylka při 45 : ± 15 Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 /100 : 11, Série 930 S možností přestavení ve 2 osách a magnetickou destičkou zapojitelnou přes páčku Přesné sinusové desky Úhlová odchylka při 45 : ± 15 Pravoúhlost: 0,005 /100 Rovnoběžnost: 0,002 /100 : 20,

26 Prizmatické podložky Z hutné speciální litiny, s vysokou odolností vůči otěru. Prizmatický úhel 90 je rovnoběžný se základnou a páry mají shodné rozměry. Na rýsovačské, vyrovnávací a kontrolní práce na válcových dílech. Série 910 Třída jakosti: 1 Rovnoběžnost: 0,016 Tvrdost podle Brinell: Dodávka v páru Délka Šířka Výška páru Obrobek Ø , , , , , Kalené dvojité prizmatické podložky S 2 opěrnými plochami a 2 zářezy (úhel 90 ) a jedním upínacím třmenem. Oba zářezy a opěrné plochy jsou broušené a lapované. Vnější hrany broušené. Tvrdost: HRC Dodávka v páru Série 181 S upínacím třmenem M Délka Šířka Výška páru Max. Ø obrobek M 41 31,8 31,8 0, M 75 58,0 58,0 3,

27 Magnetická dvojitá prizmata Série 181 Dodávka v páru Délka Šířka Výška páru Max. Ø obrobek ,5 50, ,3 50,8 Rovnoběžné nástavce Dvojitá prismata, rovnoběžné podložky. Z hutné speciální litiny s vysokou odolností vůči otěru. Se 4 různě velkými zářezy 90, které jsou opracovány v párech, ze speciální litiny, obroušené, vystárnuté a zbavené vnitřního pnutí. Zářezy prizmat s úhlem 90 jsou rovnoběžné s podložkami a pár má stejné rozměry. Na orýsování, vyrovnání a kontrolu válcových obrobků. Série 911 Třída jakosti: 1 Rovnoběžnost: 0,016 Dodávka v páru Délka Šířka Výška páru Obrobek Ø , , ,

28 Přestavitelné rovnoběžné podložky Přestavitelné rovnoběžné podložky mají mnohostranné použití při výrobě nástrojů, ve strojírenství a v kontrole. Vzhledem k jejich přesné polohovatelnosti je lze velmi přesně nastavit na libovolné rozměry v rámci rozsahu přestavení. Série 908 Jednotlivé provedení 4 dílná sada 6 dílná sada Rozsah přestavení Délka ,6 12, ,7 17, ,4 23, ,8 33, ,3 44, ,4 57, dílná sada ,6 33,3 6 dílná sada ,6 57,0 Zakalené rovnoběžné podložky Pro výškové vyrovnání při upínání obrobků při vrtání, broušení, frézování, hoblování, orýsování a měření. Zvláště vhodné pro upnutí ve strojních svěrácích nebo rýsovacích deskách. z oceli Povrch zakalený a lapovaný Obrobeno v párech Tolerance plochých stran a délek: ± 0,2 Série 908 Kompletní sada v dřevěném pouzdře 14 párů Tolerance Výška, rovnoběžnost Počet párů ± 0, ± 0, Velikost Délka Šířka Výška Velikost Délka Šířka Výška

29 Rýsovací a příměrné desky Žebrová konstrukce ze speciální litiny, s vysokou otěruvzdorností. Měřicí plochy opracovány podle DIN 876. Vnější hrany čistě frézovány. Série 902 Přesnost: podle DIN 876 DIN 876: Třída přesnosti 1 jemně zaškrabáno DIN 876: Třída přesnosti 3 jemně hoblováno Velikost Rozměry Tř. přesnosti 1 DIN 876 Tř. přesnosti 3 DIN 876 (L x B ) x x x x x x x x x Upínací úhelníky s upínacími zářezy Série 906 Úhel 90 Ze speciální vystárnuté litiny s vysokou otěruvzdorností. Rovinnost: DIN 876 Třída přesnosti: 1 Tolerance kolmosti: DIN 875 Třída přesnosti: Délka Šířka Výška cca

30 Rovinnost: DIN 876 Třída přesnosti: 00 Tolerance kolmosti: DIN 875 Dodáváno s kontrolním výrobním certifikátem Měřicí úhelník 90 Měřicí úhelník z černé přírodní žuly s dvěma přesnými stranami. Tvrdý, odolný vůči opotřebení. Série 972 Kontrolní výrobní certifikát Délka ramene Šířka Kolmost x ,002 6, x ,003 10, x ,004 17, x ,005 30,0 Žulové desky Tyto desky jsou vyrobeny z pečlivě vybrané jemnozrnné žuly. Bez pnutí, přirozeně vystárnuté v průběhu tisíciletí. Tvrdší než ocel. Nemagnetické a elektricky nevodivé. Nerezavějící a proto vyžadující pouze jednoduchou údržbu. Série 901 Kontrolní výrobní certifikát Přesnost: podle DIN 876 Tvrdost podle Vickerse: HV Pevnost v tahu při ohybu: N/ 2 Hranolová pevnost v tlaku: cca. 280 N/ 2 Délková roztažnost: (5 až 7,5) x 10 6 x K 1 Dodáváno s kontrolním výrobním certifikátem Zvláštní příslušenství P Čisticí a ošetřující prostředek pro měřicí tělesa z kamene (kanystr 5 l) Žulová deska s podstavcem Velikost Rozměry D x Š x V Tř. přesnosti 00 Tř. přesnosti 0 Tř. přesnosti 1 Tř. přesnosti x 250 x x 400 x x 400 x x 630 x x 630 x x 1000 x x 800 x x 1000 x x 1000 x Dodávka bez podstavce, ale s nástavci z ocelových kuliček. 289

31 Příslušenství k žulovým deskám Série 901 Podstavec z úhelníků (Vyobrazení s žulovou deskou) Velikost Rozměr desek D x Š x V x 400 x x 630 x x 630 x x 1000 x x 800 x x 1000 x x 1000 x Série 901 Skříňka na nářadí Provedení 1 dvířka 1 zásuvka (Vyobrazení s žulovou deskou) Velikost Rozměr desek D x Š x V Počet dvířek Počet zásuvek x 400 x x 630 x Provedení 2 dvířka 1 zásuvka (Vyobrazení s žulovou deskou) Velikost Rozměr desek D x Š x V Počet dvířek Počet zásuvek x 630 x x 1000 x x 800 x x 1000 x Provedení 3 dvířka 2 zásuvky (Vyobrazení s žulovou deskou) Velikost Rozměr desek D x Š x V Počet dvířek Počet zásuvek x 1000 x

32 Vodováhy K vyrovnávání a kontrole rovin a válcových ploch na přesných strojích. Přesně broušené prizmatické a rovinné dosedací plochy. Podélná a příčná libela se stupnicí. S možností nastavení. Série 960 Přesnost: Výrobní norma Dosedací úhel prizmat: 140 Délka: 200 Dodáva se v dřevěném pouzdře Dělení stupnice / citlivost /m Mezní chyba /m ,10 1,45 0, ,05 1,45 0, ,02 1,45 0,010 Rámové vodováhy Pro vyrovnávání horizontálních a vertikálních ploch na přesných strojích. Přesně broušené 2 prizmatické a 2 rovné dosedací plochy. Podélná a příčná libela. S možností nastavení. Série 960 Přesnost: Výrobní norma Dosedací úhel prizmat: 140 Rozměry: 200 x 200 x 44 Dodáva se v dřevěném pouzdře Dělení stupnice / citlivost /m Mezní chyba /m ,10 4,0 0, ,05 4,0 0, ,02 4,0 0,015 Přesnost: Výrobní norma Napájení: Baterie (blok 9 V) Provozní teplota: 5 C až 50 C Rozměry: 153 x 49 x 31 : 300 g Včetně pouzdra Zvláštní příslušenství 64PPP794 Magnetické prisma pro upevnění na magnetických obrobcích 50AAA983 Signální kabel RS-232 C s nožním spínačem (jen pro přístroje s výstupem dat ) 2 m připojení PC nebo rozhraní Digitální vodováhy Přístroj pro měření rovinnosti, pravoúhlosti (kolmice) a všech meziúhlů. Přesná dosedací deska v hliníkovém rámu. S a bez výstupu dat. Série Pohled z boku Typ Rozsah měření Číslicový krok / Mezní chyba Opakovatelnost citlivost Pro (4 x 90 ) 0,1 vodorovně 0,1 0,1 svisle 0, Pro (4 x 90 ) 0,01 (0 až 9,99 ) 0,05 (0 až 10 ) 0,05 0,1 (10 až 90 ) 0,1 (80 až 90 ) 0,2 (10 až 80 ) Jednotka: nožní spínač 3 m připojení digitálního měřidla na měření sklonu 50AAA983 vzdálenost mezi dvěma otvory M 3 x 0,5 pro upnutí 291
