Příslušenství pro frézky

Transkript

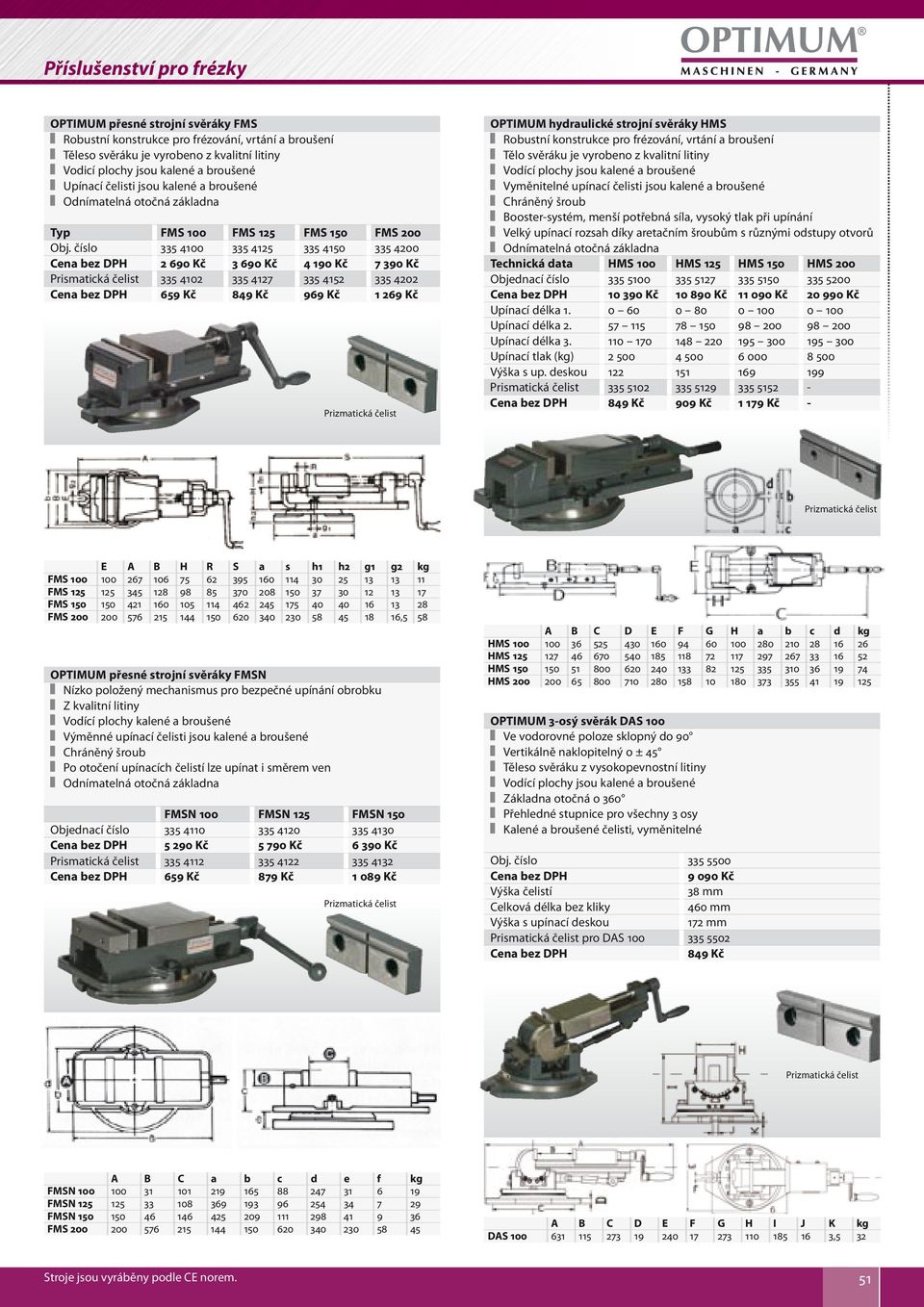

1 OPTIMUM přesné strojní svěráky FMS Robustní konstrukce pro frézování, vrtání a broušení Těleso svěráku je vyrobeno z kvalitní litiny Vodicí plochy jsou kalené a broušené Upínací čelisti jsou kalené a broušené Odnímatelná otočná základna Typ FMS 100 FMS 125 FMS 150 FMS 200 Obj. číslo Cena bez DPH Kč Kč Kč Kč Prismatická čelist Cena bez DPH 659 Kč 849 Kč 969 Kč Kč OPTIMUM hydraulické strojní svěráky HMS Robustní konstrukce pro frézování, vrtání a broušení Tělo svěráku je vyrobeno z kvalitní litiny Vodící plochy jsou kalené a broušené Vyměnitelné upínací čelisti jsou kalené a broušené Chráněný šroub Booster-systém, menší potřebná síla, vysoký tlak při upínání Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů Odnímatelná otočná základna Technická data HMS 100 HMS 125 HMS 150 HMS 200 Objednací číslo Cena bez DPH Kč Kč Kč Kč Upínací délka Upínací délka Upínací délka Upínací tlak (kg) Výška s up. deskou Prismatická čelist Cena bez DPH 849 Kč 909 Kč Kč - E A B H R S a s h1 h2 g1 g2 kg FMS FMS FMS FMS ,5 58 OPTIMUM přesné strojní svěráky FMSN Nízko položený mechanismus pro bezpečné upínání obrobku Z kvalitní litiny Vodící plochy kalené a broušené Výměnné upínací čelisti jsou kalené a broušené Chráněný šroub Po otočení upínacích čelistí lze upínat i směrem ven Odnímatelná otočná základna FMSN 100 FMSN 125 FMSN 150 Objednací číslo Cena bez DPH Kč Kč Kč Prismatická čelist Cena bez DPH 659 Kč 879 Kč Kč A B C D E F G H a b c d kg HMS HMS HMS HMS OPTIMUM 3-osý svěrák DAS 100 Ve vodorovné poloze sklopný do 90 Vertikálně naklopitelný o ± 45 Těleso svěráku z vysokopevnostní litiny Vodící plochy jsou kalené a broušené Základna otočná o 360 Přehledné stupnice pro všechny 3 osy Kalené a broušené čelisti, vyměnitelné Obj. číslo Cena bez DPH Kč Výška čelistí 38 mm Celková délka bez kliky 460 mm Výška s upínací deskou 172 mm Prismatická čelist pro DAS Cena bez DPH 849 Kč A B C a b c d e f kg FMSN FMSN FMSN FMS A B C D E F G H I J K kg DAS ,5 32 Stroje jsou vyráběny podle CE norem. 51

2 OPTIMUM Dvouosý otočný svěrák ZAS 50 Naklopitelný 0 90 S otočnou základnou 360 Kalené a broušené čelisti, vyměnitelné Technická data ZAS 50 Objednací číslo Cena bez DPH Kč Šířka/výška čelistí 50/22 mm Upínací délka 46 mm Celková délka 205 mm Celková výška včetně základny 87 mm Hmotnost 3,5 kg OPTIMUM Hydraulický strojní svěrák HCV Kč Modulární strojní svěrák s vysokou přesností a opakovatelností pro sériovou i kusovou výrobu na CNC frézkách a obráběcích centrech Robustní konstrukce pro frézování Vodící plochy kalené a broušené Booster systém, malá síla vyvine velký upínací tlak Dva upínací rozsahy Velký rozsah upínání s velkou upínací silou Vyrobeno z velmi kvalitní ušlechtilé oceli Šířka čelistí 105 mm Celková délka 440 mm Výška čelistí 91 mm Celková výška 98 mm Upínací délka rozsah 1. rozsah mm mm Upínací síla kg / 24,5 kn Hmotnost 22 kg 3-osý svěrák OPTIMUM MV3 Ve vodorovné poloze sklopný do 90 Vertikálně sklopný ±45 S otočnou základnou 360 Dobře čitelné stupnice pro všechny tři osy Kalené a broušené čelisti, vyměnitelné Technická data MV3-75 MV3-125 Objednací číslo Cena bez DPH Kč Kč Čelisti šířka/výška 75/33 mm 125/45 mm Upínací délka 82 mm 97 mm Celková délka 290 mm 195 mm Celková výška se základnou 150 mm 206 mm Hmotnost 11 kg 26 kg Přesné modulární svěráky OPTIMUM Modulární svěrák pro sériovou i kusovou výrobu na CNC frézkách a obráběcích centrech z legované nástrojové oceli Zvlášť vhodný pro výrobu nástroju, forem a přípravků Kalené a broušené vedení Otočný talíř Rychlé vyrovnání na stole stroje pomocí podélných a příčných drážek Vysoká přesnost Univerzálně použitelné lze jej používat horizontálně i vertikálně Jednoduchá obsluha Malá stavební výška Technická data PNM 100 PNM 125 Obj. číslo Cena bez DPH Kč Kč Šířka čelistí 100 mm 125 mm Výška čelistí 30 mm 40 mm Upínací délka mm mm Celková délka 270 mm 345 mm Hmotnost 10,3 kg 18,2 kg MV Volání zdarma: (ČR), (SR) bow@bow.cz

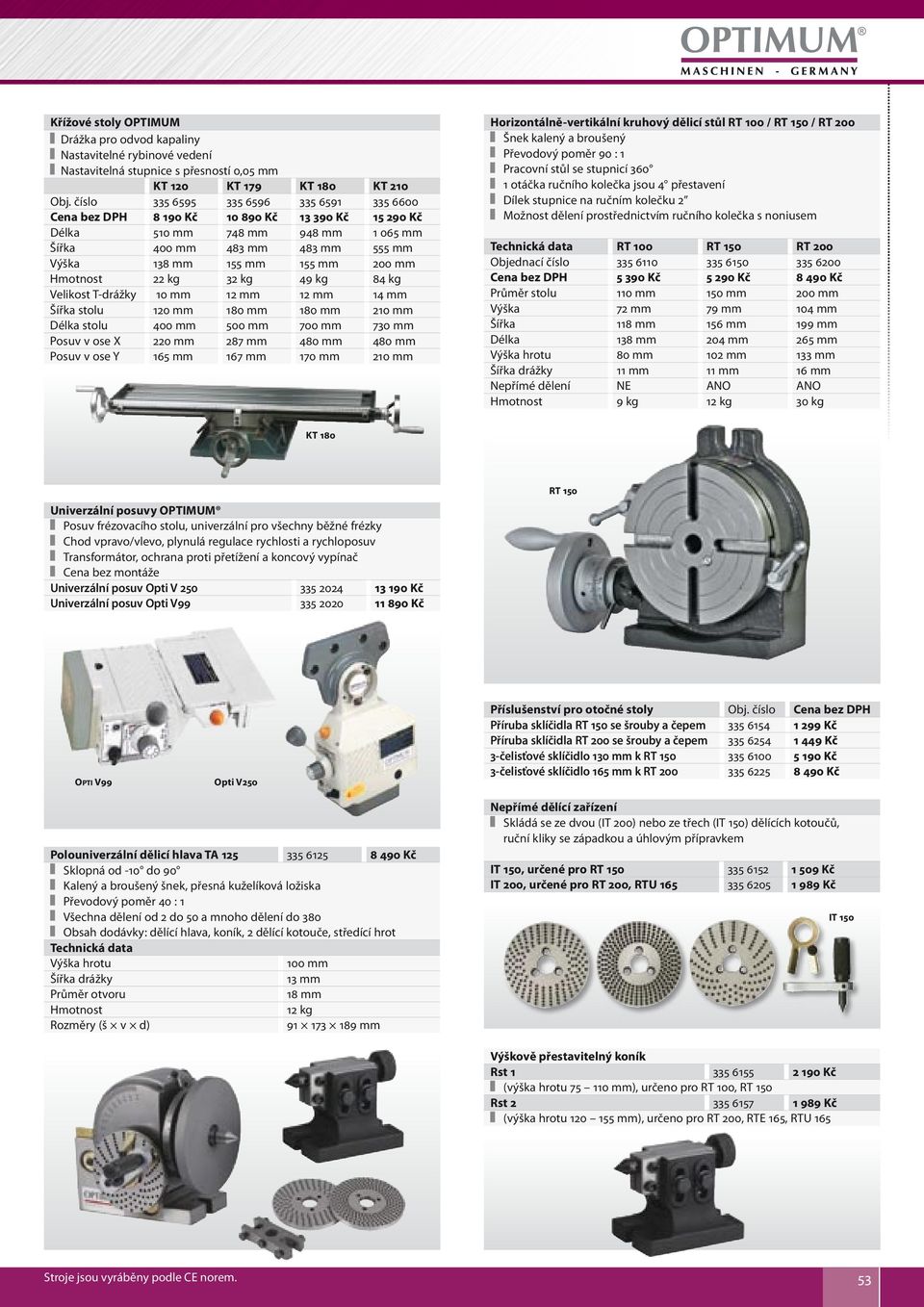

3 Křížové stoly OPTIMUM Drážka pro odvod kapaliny Nastavitelné rybinové vedení Nastavitelná stupnice s přesností 0,05 mm KT 120 KT 179 KT 180 KT 210 Obj. číslo Cena bez DPH Kč Kč Kč Kč Délka 510 mm 748 mm 948 mm mm Šířka 400 mm 483 mm 483 mm 555 mm Výška 138 mm 155 mm 155 mm 200 mm Hmotnost 22 kg 32 kg 49 kg 84 kg Velikost T-drážky 10 mm 12 mm 12 mm 14 mm Šířka stolu 120 mm 180 mm 180 mm 210 mm Délka stolu 400 mm 500 mm 700 mm 730 mm Posuv v ose X 220 mm 287 mm 480 mm 480 mm Posuv v ose Y 165 mm 167 mm 170 mm 210 mm Horizontálně-vertikální kruhový dělicí stůl RT 100 / RT 150 / RT 200 Šnek kalený a broušený Převodový poměr 90 : 1 Pracovní stůl se stupnicí otáčka ručního kolečka jsou 4 přestavení Dílek stupnice na ručním kolečku 2 Možnost dělení prostřednictvím ručního kolečka s noniusem Technická data RT 100 RT 150 RT 200 Objednací číslo Cena bez DPH Kč Kč Kč Průměr stolu 110 mm 150 mm 200 mm Výška 72 mm 79 mm 104 mm Šířka 118 mm 156 mm 199 mm Délka 138 mm 204 mm 265 mm Výška hrotu 80 mm 102 mm 133 mm Šířka drážky 11 mm 11 mm 16 mm Nepřímé dělení NE ANO ANO Hmotnost 9 kg 12 kg 30 kg KT 180 Univerzální posuvy OPTIMUM Posuv frézovacího stolu, univerzální pro všechny běžné frézky Chod vpravo/vlevo, plynulá regulace rychlosti a rychloposuv Transformátor, ochrana proti přetížení a koncový vypínač Cena bez montáže Univerzální posuv Opti V Kč Univerzální posuv Opti V Kč RT 150 Opti V99 Opti V250 Příslušenství pro otočné stoly Obj. číslo Cena bez DPH Příruba sklíčidla RT 150 se šrouby a čepem Kč Příruba sklíčidla RT 200 se šrouby a čepem Kč 3-čelisťové sklíčidlo 130 mm k RT Kč 3-čelisťové sklíčidlo 165 mm k RT Kč Polouniverzální dělicí hlava TA Kč Sklopná od -10 do 90 Kalený a broušený šnek, přesná kuželíková ložiska Převodový poměr 40 : 1 Všechna dělení od 2 do 50 a mnoho dělení do 380 Obsah dodávky: dělící hlava, koník, 2 dělící kotouče, středící hrot Technická data Výška hrotu 100 mm Šířka drážky 13 mm Průměr otvoru 18 mm Hmotnost 12 kg Rozměry (š v d) mm Nepřímé dělící zařízení Skládá se ze dvou (IT 200) nebo ze třech (IT 150) dělících kotoučů, ruční kliky se západkou a úhlovým přípravkem IT 150, určené pro RT Kč IT 200, určené pro RT 200, RTU Kč IT 150 Výškově přestavitelný koník Rst Kč (výška hrotu mm), určeno pro RT 100, RT 150 Rst Kč (výška hrotu mm), určeno pro RT 200, RTE 165, RTU 165 Stroje jsou vyráběny podle CE norem. 53

4 Horizontálně-vertikální kruhový dělící stůl Kč RTE 165 s 3-čelisťovým sklíčidlem Vhodný ke stupňovému dělení na stupnici 360 Přímé dělení pomocí západky 24 poloh (15 dělení) 3-čelisťové sklíčidlo, 7 západek pro dělení 2/3/4/6/8/12/24 Včetně upínací příruby se 4 drážkami Upínky (sada 2 ks) Upínky pro T-drážku 14 mm / M Kč Upínky pro T-drážku 18 mm / M Kč RTE 165 OPTI sada přesných podkládacích desek Kč Velmi jemně broušeno na 0,01 mm přesnost Délka 150 mm, tloušťka 3 mm 20 ks (vždy 2 ks od jedné šířky): 13 / 16 / 19 / 22 / 25 / 28 / 31 / 35 / 38 a 41 mm V pevné dřevěné krabici Hor.-vert. kruhový dělící stůl RTU Kč s 3-čelisťovým sklíčidlem Vhodný ke stupňovému dělení na stupnici 360 Přímé dělení pomocí západky 24 poloh (15 dělení) 3-čelisťové sklíčidlo, 7 západek pro dělení 2/3/4/6/8/12/24 Včetně upínací příruby se 4 drážkami OPTI sada přesných podkládacích desek Kč Tvrdost HRC Velmi jemně broušeno na 0,01 mm přesnost 18 ks od mm po mm V praktickém kufru Technické údaje RTE 165 RTU 165 Průměr stolu 165 mm 165 mm Výška 200 mm 221 mm Šířka 260 mm 250 mm Délka 218 mm 235 mm Výška hrotu 130 mm 130 mm Průměr upínací příruby 203 mm 203 mm Průměr otvoru 36 mm 36 mm Nepřímé dělení ANO ANO Hmotnost 32,5 kg 48 kg Sada upínek OPTIMUM (58 dílů) Metrické závity V praktickém stojánku 24 ks svorníků 75/100/125/150/175/200 mm 6 ks upínacích T-šroubů, 6 ks matic 4 ks prodloužené matice, 6 ks upínacích desek, 12 ks upínacích bloků SPW 8 velikost T-drážky 10 mm, M Kč SPW 10 velikost T-drážky 12 mm, M Kč SPW 12 velikost T-drážky 14 mm, M Kč SPW 14 velikost T-drážky 16 mm, M Kč SPW 16 velikost T-drážky 18 mm, M Kč Narážecí úhelník Kč Pro upínání obrobků, kontrolní a orýsovací práce apod. Vysoká přesnost: rovnoběžnost a pravoúhlost 0,01 mm/100 mm Boční vyztužující žebra Čisté vnější opracování Rozměry (D Š V) mm 54 Volání zdarma: (ČR), (SR) bow@bow.cz

5 Prismatický nastavitelný úhelník WP Kč Robustní provedení pro použití na obráběcích strojích Velmi přesné provedení Nastavitelné od -30 do +60 Kalená a broušení uhlíková ocel Přesná pravoúhlost 0,005 mm Úhlová tolerance 0,01 Rozměry (D x Š x V) mm Přesná vyvrtávací hlava OPTIMUM sada Ke zhotovení průchozích otvorů, zápichů apod. Rozsah použití od Ø 5 mm do 250 mm Použitelná horizontálně i vertikálně Z vysoce kvalitní oceli, kaleno a přesně broušeno Včetně vyvrtávacích nástrojů a klíče s vnitřním šestihranem V plastovém kufříku MK Kč ISO Kč Pneumatický upínač nástrojů ISO Kč Pro MF 2 Vario / MF 4 Vario Vysoké dosažitelné vakuum, nízká spotřeba vzduchu Bezpečné a přesné zajištění nástroje Velmi nízká hmotnost Přesná vyvrtávací hlava OPTIMUM sada Ke zhotovení průchozích otvorů, zápichů apod. Rozsah použití od Ø 10 mm do 220 mm Použitelná horizontálně i vertikálně Z vysoce kvalitní oceli, kaleno a přesně broušeno Včetně vyvrtávacího nástroje a klíče s vnitřním šestihranem V plastovém kufříku MK Kč MK Kč ISO Kč Frézovací hlava pro rovinné frézování Made in Germany Univerzální použití, k obrábění všech ocelových i neželezných kovů Pro rovinné a kopírovací frézování vysoká přesnost Těleso frézky s přesazeným dělením zaručuje mimořádně klidný chod a rovnoměrný řez Hlava a kužel jsou vyrobeno z jednoho kusu nepoužívá se žádný doplňkový nasazovací trn Speciální geometrie pro frézování s vysokou přesností Ekonomický provoz, při tupém břitu lze destičku jednoduše pootočit (až 12 ) Včetně 5 ks břitových destiček RDET 1003 MOSN 8026 a utahovacího klíče Torx TX15 Technické údaje MK 2 MK3 ISO 30 ISO 40 Objednací číslo Cena bez DPH Kč Kč Kč Kč Označení ISO RDX D52/R5 RDX D52/R5 RDX D52/R5 RDX D63/R5 Počet břitů Průměr nástroje 52 mm 52 mm 52 mm 63 mm Upínací kužel MK2/M10 MK3/M12 ISO30 ISO40 Ø břitové destičky 10 mm 10 mm 10 mm 10 mm RDET RDHT Břitové otočné destičky Kč RDET 1003 MOSN 8023 sada 5 ks Pro obrábění oceli do 900 N/mm2, hliníku, barevných kovů, litiny Břitové otočné destičky Kč RDHT 1003 MO-FA HF7 sada 5 ks Pro obrábění hliníkových a měděných slitin a plastů Stroje jsou vyráběny podle CE norem. 55

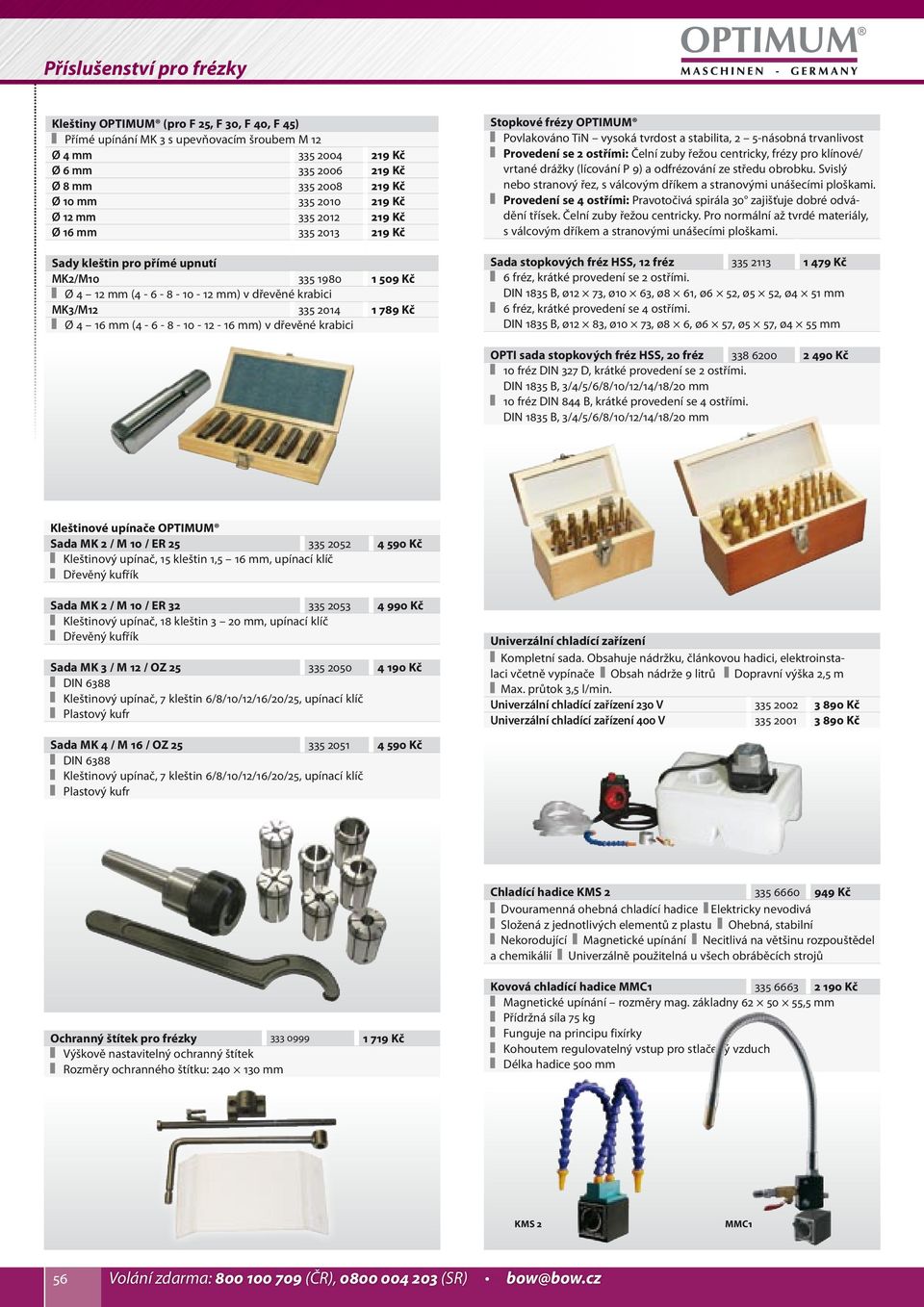

6 Kleštiny OPTIMUM (pro F 25, F 30, F 40, F 45) Přímé upínání MK 3 s upevňovacím šroubem M 12 Ø 4 mm Kč Ø 6 mm Kč Ø 8 mm Kč Ø 10 mm Kč Ø 12 mm Kč Ø 16 mm Kč Sady kleštin pro přímé upnutí MK2/M Kč Ø 4 12 mm ( mm) v dřevěné krabici MK3/M Kč Ø 4 16 mm ( mm) v dřevěné krabici Stopkové frézy OPTIMUM Povlakováno TiN vysoká tvrdost a stabilita, 2 5-násobná trvanlivost Provedení se 2 ostřími: Čelní zuby řežou centricky, frézy pro klínové/ vrtané drážky (lícování P 9) a odfrézování ze středu obrobku. Svislý nebo stranový řez, s válcovým dříkem a stranovými unášecími ploškami. Provedení se 4 ostřími: Pravotočivá spirála 30 zajišťuje dobré odvádění třísek. Čelní zuby řežou centricky. Pro normální až tvrdé materiály, s válcovým dříkem a stranovými unášecími ploškami. Sada stopkových fréz HSS, 12 fréz Kč 6 fréz, krátké provedení se 2 ostřími. DIN 1835 B, ø12 73, ø10 63, ø8 61, ø6 52, ø5 52, ø4 51 mm 6 fréz, krátké provedení se 4 ostřími. DIN 1835 B, ø12 83, ø10 73, ø8 6, ø6 57, ø5 57, ø4 55 mm OPTI sada stopkových fréz HSS, 20 fréz Kč 10 fréz DIN 327 D, krátké provedení se 2 ostřími. DIN 1835 B, 3/4/5/6/8/10/12/14/18/20 mm 10 fréz DIN 844 B, krátké provedení se 4 ostřími. DIN 1835 B, 3/4/5/6/8/10/12/14/18/20 mm Kleštinové upínače OPTIMUM Sada MK 2 / M 10 / ER Kč Kleštinový upínač, 15 kleštin 1,5 16 mm, upínací klíč Dřevěný kufřík Sada MK 2 / M 10 / ER Kč Kleštinový upínač, 18 kleštin 3 20 mm, upínací klíč Dřevěný kufřík Sada MK 3 / M 12 / OZ Kč DIN 6388 Kleštinový upínač, 7 kleštin 6/8/10/12/16/20/25, upínací klíč Plastový kufr Univerzální chladící zařízení Kompletní sada. Obsahuje nádržku, článkovou hadici, elektroinstalaci včetně vypínače Obsah nádrže 9 litrů Dopravní výška 2,5 m Max. průtok 3,5 l/min. Univerzální chladící zařízení 230 V Kč Univerzální chladící zařízení 400 V Kč Sada MK 4 / M 16 / OZ Kč DIN 6388 Kleštinový upínač, 7 kleštin 6/8/10/12/16/20/25, upínací klíč Plastový kufr Chladící hadice KMS Kč Dvouramenná ohebná chladící hadice Elektricky nevodivá Složená z jednotlivých elementů z plastu Ohebná, stabilní Nekorodující Magnetické upínání Necitlivá na většinu rozpouštědel a chemikálií Univerzálně použitelná u všech obráběcích strojů Ochranný štítek pro frézky Kč Výškově nastavitelný ochranný štítek Rozměry ochranného štítku: mm Kovová chladící hadice MMC Kč Magnetické upínání rozměry mag. základny ,5 mm Přídržná síla 75 kg Funguje na principu fixírky Kohoutem regulovatelný vstup pro stlačený vzduch Délka hadice 500 mm KMS 2 MMC1 56 Volání zdarma: (ČR), (SR) bow@bow.cz
