1 MarCal. Messschieber VAŠE MĚŘICÍ ÚKOLY JSOU CITLIVÉ. MARTEST JE VYSOCE CITLIVÝ. Nejaktuálnější informace k produktům MARTEST naleznete na našich webových stránkách: Od roku 1936 patří Mahr mezi vedoucí celosvětové výrobce páčkových úchylkoměrů. Úspěch našich výrobků spočívá v kontinuálním vývoji našich produktů. Pouze ten, kdo přichází neustále s novými a rozhodujícími impulsy, splní rostoucí požadavky trhu. V centru našeho snažení stojí vysoce přesná a jednoduchá řešení rozmanitých měřících úkolů. K dispozici Vám je náš kompletní program produktové řady výrobků Mahr s rozsáhlým příslušenstvím. Vysoce citlivé a počítačově optimalizované měřicí ústrojí, zajiš uje maximum jistoty a přesnosti. Pro použití v podmínkách výrobních hal a dílen je číselník utěsněn proti vniknutí tekutin.

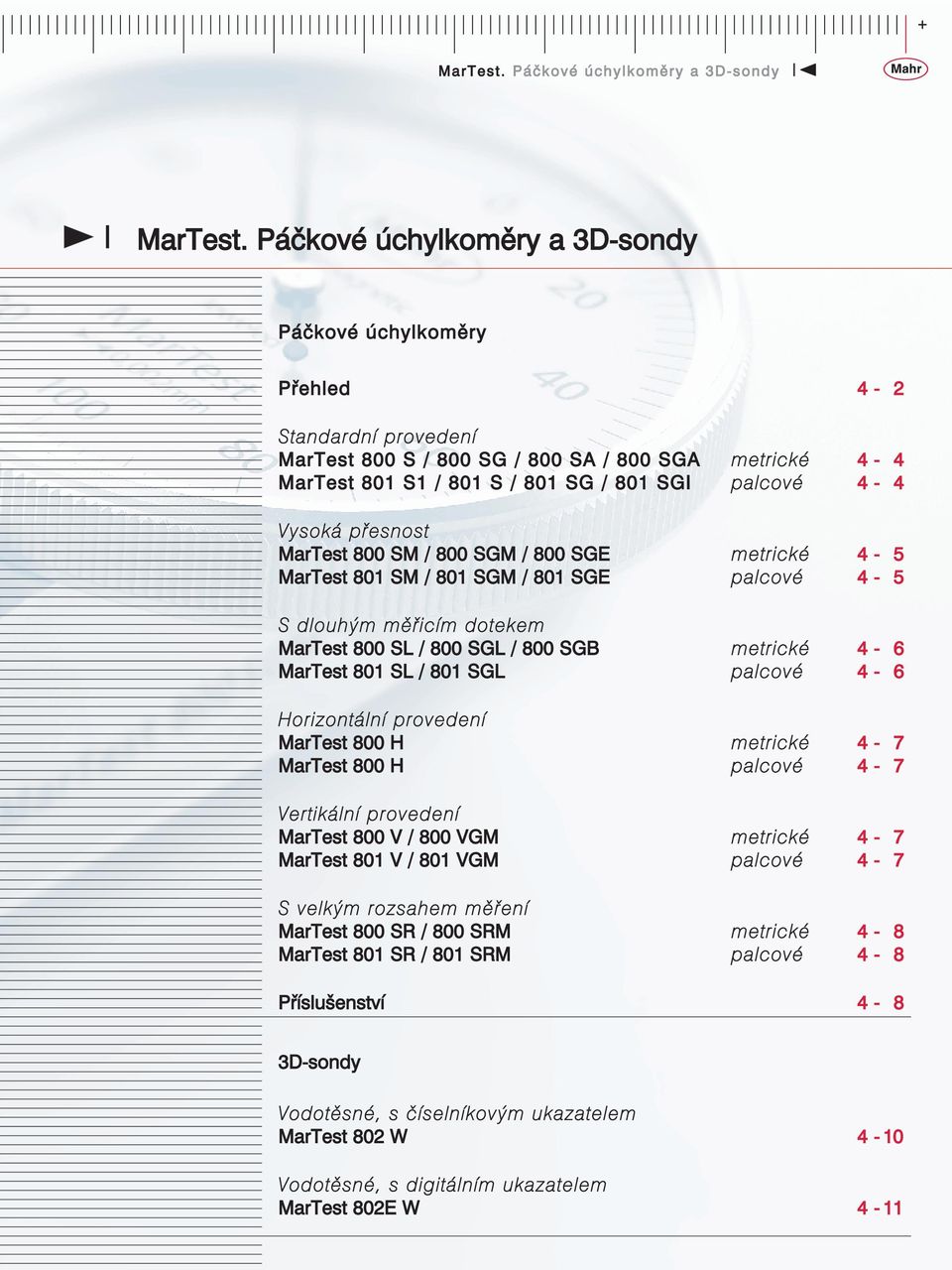

2 MarTest. Páčkové úchylkoměry a 3D-sondy MarTest. Páčkové úchylkoměry a 3D-sondy Páčkové úchylkoměry Přehled 4-2 Standardní provedení MarTest 800 S / 800 SG / 800 SA / 800 SGA metrické 4-4 MarTest 801 S1 / 801 S / 801 SG / 801 SGI palcové 4-4 Vysoká přesnost MarTest 800 SM / 800 SGM / 800 SGE metrické 4-5 MarTest 801 SM / 801 SGM / 801 SGE palcové 4-5 S dlouhým měřicím dotekem MarTest 800 SL / 800 SGL / 800 SGB metrické 4-6 MarTest 801 SL / 801 SGL palcové 4-6 Horizontální provedení MarTest 800 H metrické 4-7 MarTest 800 H palcové 4-7 Vertikální provedení MarTest 800 V / 800 VGM metrické 4-7 MarTest 801 V / 801 VGM palcové 4-7 S velkým rozsahem měření MarTest 800 SR / 800 SRM metrické 4-8 MarTest 801 SR / 801 SRM palcové 4-8 Příslušenství 4-8 3D-sondy Vodotěsné, s číselníkovým ukazatelem MarTest 802 W 4-10 Vodotěsné, s digitálním ukazatelem MarTest 802E W 4-11

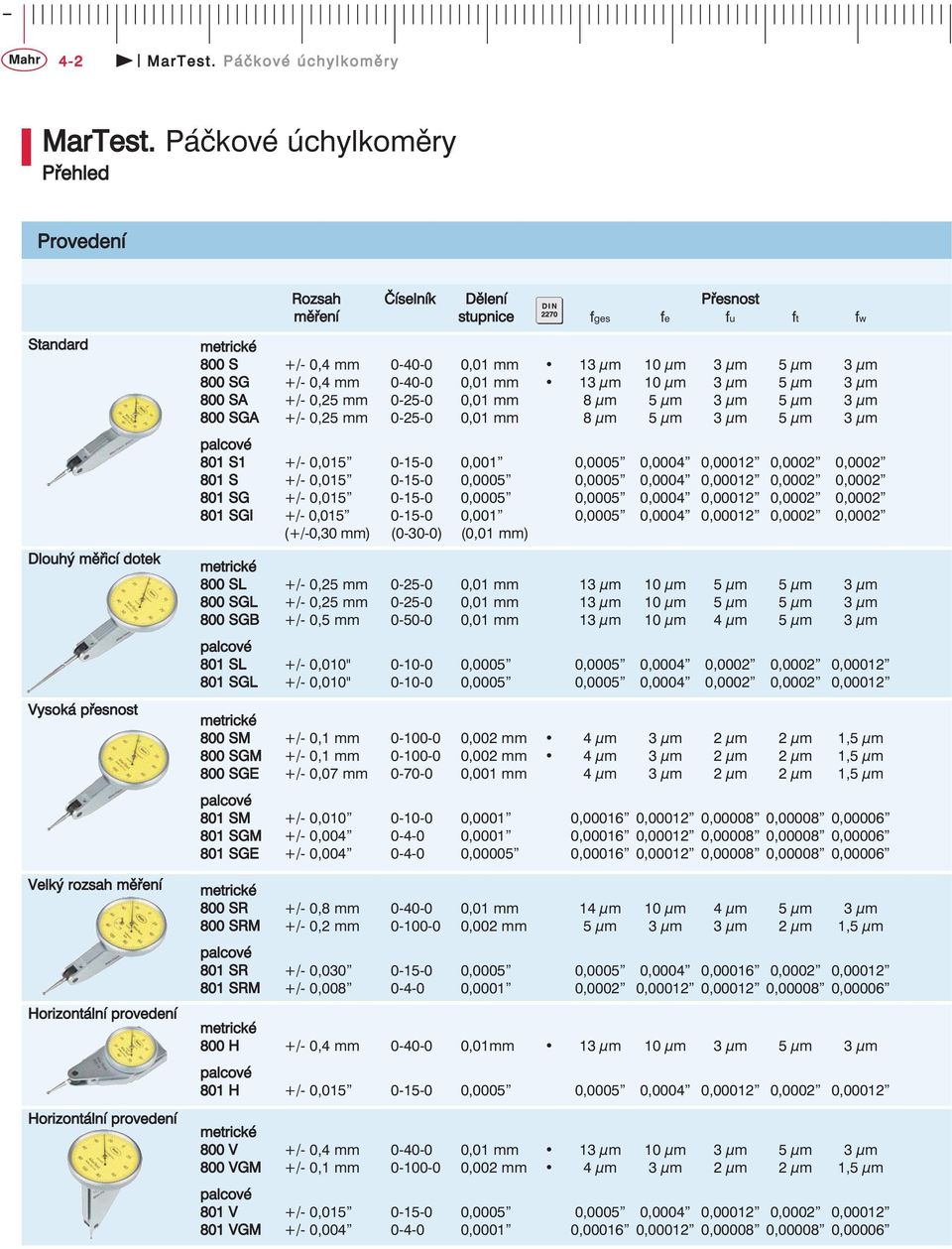

3 4-2 MarTest. Páčkové úchylkoměry MarTest. Páčkové úchylkoměry Přehled Provedení Rozsah Číselník Dělení Přesnost měření stupnice fges fe fu ft fw Standard Dlouhý měřicí dotek Vysoká přesnost Velký rozsah měření Horizontální provedení Horizontální provedení metrické 800 S +/- 0,4 mm ,01 mm 13 μm 10 μm 3 μm 5 μm 3 μm 800 SG +/- 0,4 mm ,01 mm 13 μm 10 μm 3 μm 5 μm 3 μm 800 SA +/- 0,25 mm ,01 mm 8 μm 5 μm 3 μm 5 μm 3 μm 800 SGA +/- 0,25 mm ,01 mm 8 μm 5 μm 3 μm 5 μm 3 μm palcové 801 S1 +/- 0, ,001 0,0005 0,0004 0, ,0002 0, S +/- 0, ,0005 0,0005 0,0004 0, ,0002 0, SG +/- 0, ,0005 0,0005 0,0004 0, ,0002 0, SGI +/- 0, ,001 0,0005 0,0004 0, ,0002 0,0002 (+/-0,30 mm) (0-30-0) (0,01 mm) metrické 800 SL +/- 0,25 mm ,01 mm 13 μm 10 μm 5 μm 5 μm 3 μm 800 SGL +/- 0,25 mm ,01 mm 13 μm 10 μm 5 μm 5 μm 3 μm 800 SGB +/- 0,5 mm ,01 mm 13 μm 10 μm 4 μm 5 μm 3 μm palcové 801 SL +/- 0,010" ,0005 0,0005 0,0004 0,0002 0,0002 0, SGL +/- 0,010" ,0005 0,0005 0,0004 0,0002 0,0002 0,00012 metrické 800 SM +/- 0,1 mm ,002 mm 4 μm 3 μm 2 μm 2 μm 1,5 μm 800 SGM +/- 0,1 mm ,002 mm 4 μm 3 μm 2 μm 2 μm 1,5 μm 800 SGE +/- 0,07 mm ,001 mm 4 μm 3 μm 2 μm 2 μm 1,5 μm palcové 801 SM +/- 0, ,0001 0, , , , , SGM +/- 0, ,0001 0, , , , , SGE +/- 0, , , , , , ,00006 metrické 800 SR +/- 0,8 mm ,01 mm 14 μm 10 μm 4 μm 5 μm 3 μm 800 SRM +/- 0,2 mm ,002 mm 5 μm 3 μm 3 μm 2 μm 1,5 μm palcové 801 SR +/- 0, ,0005 0,0005 0,0004 0, ,0002 0, SRM +/- 0, ,0001 0,0002 0, , , ,00006 metrické 800 H +/- 0,4 mm ,01mm 13 μm 10 μm 3 μm 5 μm 3 μm palcové 801 H +/- 0, ,0005 0,0005 0,0004 0, ,0002 0,00012 metrické 800 V +/- 0,4 mm ,01 mm 13 μm 10 μm 3 μm 5 μm 3 μm 800 VGM +/- 0,1 mm ,002 mm 4 μm 3 μm 2 μm 2 μm 1,5 μm palcové 801 V +/- 0, ,0005 0,0005 0,0004 0, ,0002 0, VGM +/- 0, ,0001 0, , , , ,00006

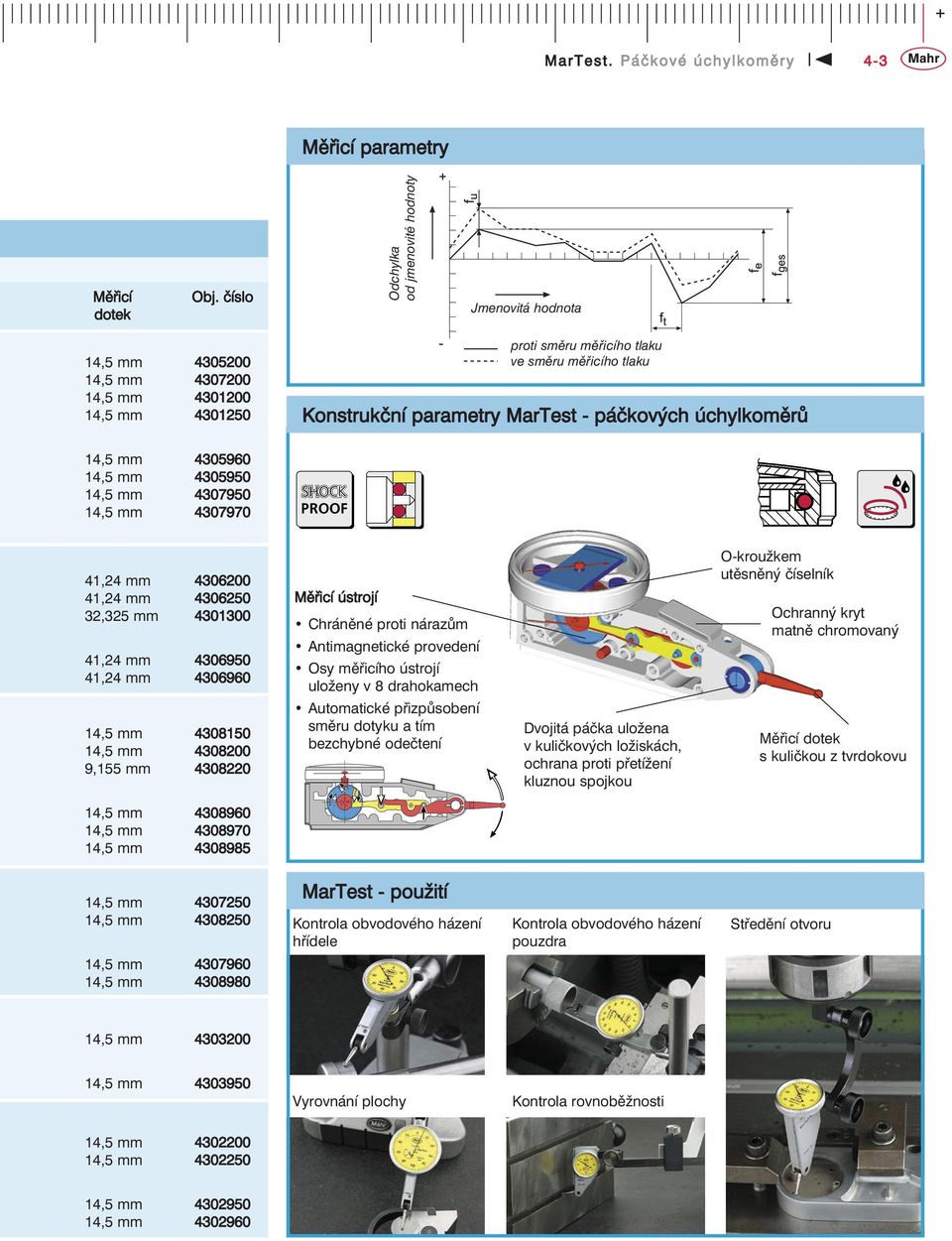

4 MarTest. Páčkové úchylkoměry 4-3 Měřicí parametry Měřicí dotek Obj. číslo Odchylka od jmenovité hodnoty Jmenovitá hodnota 14,5 mm ,5 mm ,5 mm ,5 mm proti směru měřicího tlaku ve směru měřicího tlaku Konstrukční parametry MarTest - páčkových úchylkoměrů 14,5 mm ,5 mm ,5 mm ,5 mm ,24 mm ,24 mm ,325 mm ,24 mm ,24 mm ,5 mm ,5 mm ,155 mm Měřicí ústrojí Chráněné proti nárazům Antimagnetické provedení Osy měřicího ústrojí uloženy v 8 drahokamech Automatické přizpůsobení směru dotyku a tím bezchybné odečtení Dvojitá páčka uložena v kuličkových ložiskách, ochrana proti přetížení kluznou spojkou O-kroužkem utěsněný číselník Ochranný kryt matně chromovaný Měřicí dotek s kuličkou z tvrdokovu 14,5 mm ,5 mm ,5 mm ,5 mm ,5 mm ,5 mm ,5 mm MarTest - použití Kontrola obvodového házení hřídele Kontrola obvodového házení pouzdra Středění otvoru 14,5 mm ,5 mm Vyrovnání plochy Kontrola rovnoběžnosti 14,5 mm ,5 mm ,5 mm ,5 mm

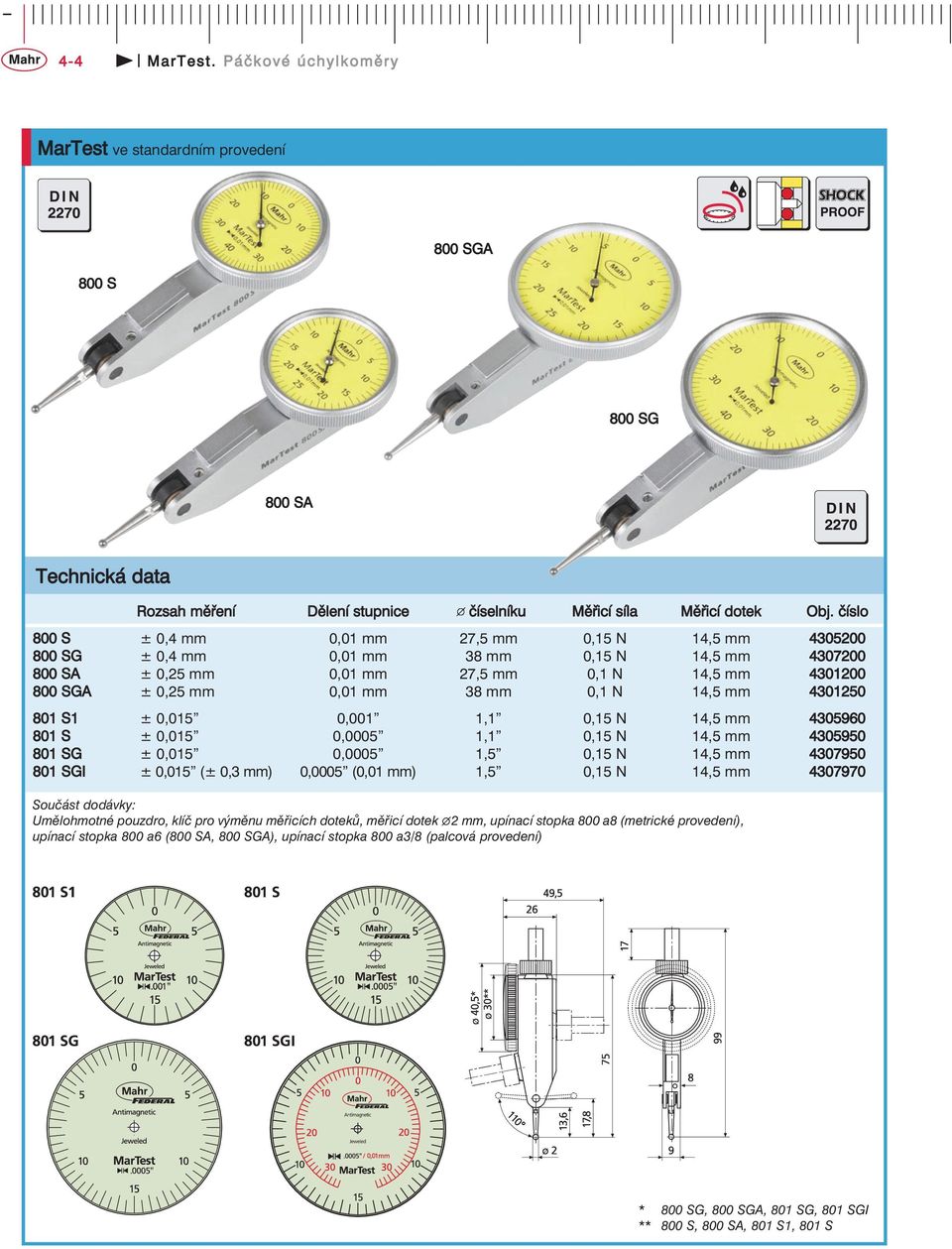

5 4-4 MarTest. Páčkové úchylkoměry MarTest ve standardním provedení 800 SGA 800 S 800 SG 800 SA Rozsah měření Dělení stupnice číselníku Měřicí síla Měřicí dotek Obj. číslo 800 S ± 0,4 mm 0,01 mm 27,5 mm 0,15 N 14,5 mm SG ± 0,4 mm 0,01 mm 38 mm 0,15 N 14,5 mm SA ± 0,25 mm 0,01 mm 27,5 mm 0,1 N 14,5 mm SGA ± 0,25 mm 0,01 mm 38 mm 0,1 N 14,5 mm S1 ± 0,015 0,001 1,1 0,15 N 14,5 mm S ± 0,015 0,0005 1,1 0,15 N 14,5 mm SG ± 0,015 0,0005 1,5 0,15 N 14,5 mm SGI ± 0,015 (± 0,3 mm) 0,0005 (0,01 mm) 1,5 0,15 N 14,5 mm Součást dodávky: Umělohmotné pouzdro, klíč pro výměnu měřicích doteků, měřicí dotek 2 mm, upínací stopka 800 a8 (metrické provedení), upínací stopka 800 a6 (800 SA, 800 SGA), upínací stopka 800 a3/8 (palcová provedení) * 800 SG, 800 SGA, 801 SG, 801 SGI ** 800 S, 800 SA, 801 S1, 801 S

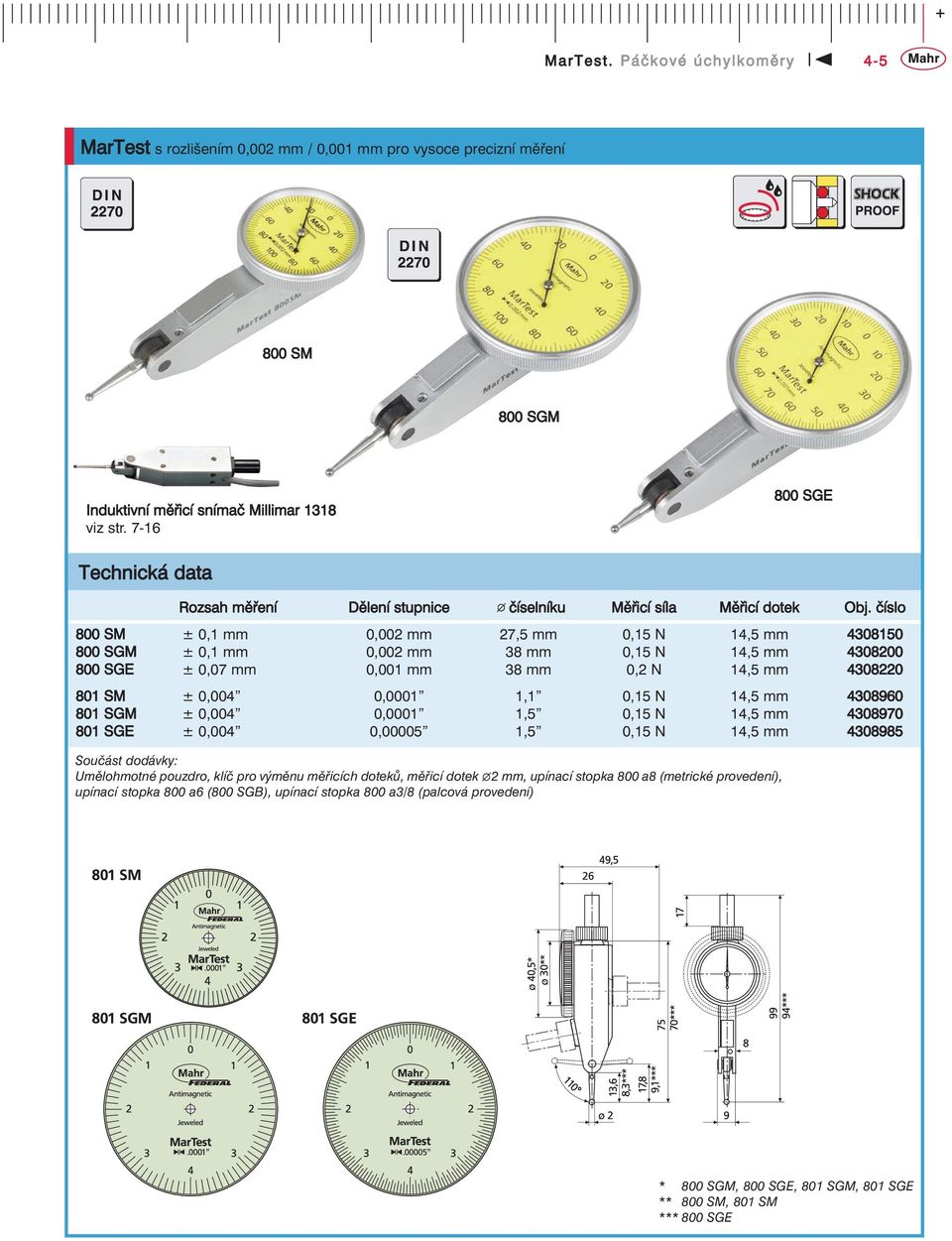

6 MarTest. Páčkové úchylkoměry 4-5 MarTest s rozlišením 0,002 mm / 0,001 mm pro vysoce precizní měření 800 SM 800 SGM Induktivní měřicí snímač Millimar 1318 viz str SGE Rozsah měření Dělení stupnice číselníku Měřicí síla Měřicí dotek Obj. číslo 800 SM ± 0,1 mm 0,002 mm 27,5 mm 0,15 N 14,5 mm SGM ± 0,1 mm 0,002 mm 38 mm 0,15 N 14,5 mm SGE ± 0,07 mm 0,001 mm 38 mm 0,2 N 14,5 mm SM ± 0,004 0,0001 1,1 0,15 N 14,5 mm SGM ± 0,004 0,0001 1,5 0,15 N 14,5 mm SGE ± 0,004 0, ,5 0,15 N 14,5 mm Součást dodávky: Umělohmotné pouzdro, klíč pro výměnu měřicích doteků, měřicí dotek 2 mm, upínací stopka 800 a8 (metrické provedení), upínací stopka 800 a6 (800 SGB), upínací stopka 800 a3/8 (palcová provedení) * 800 SGM, 800 SGE, 801 SGM, 801 SGE ** 800 SM, 801 SM *** 800 SGE

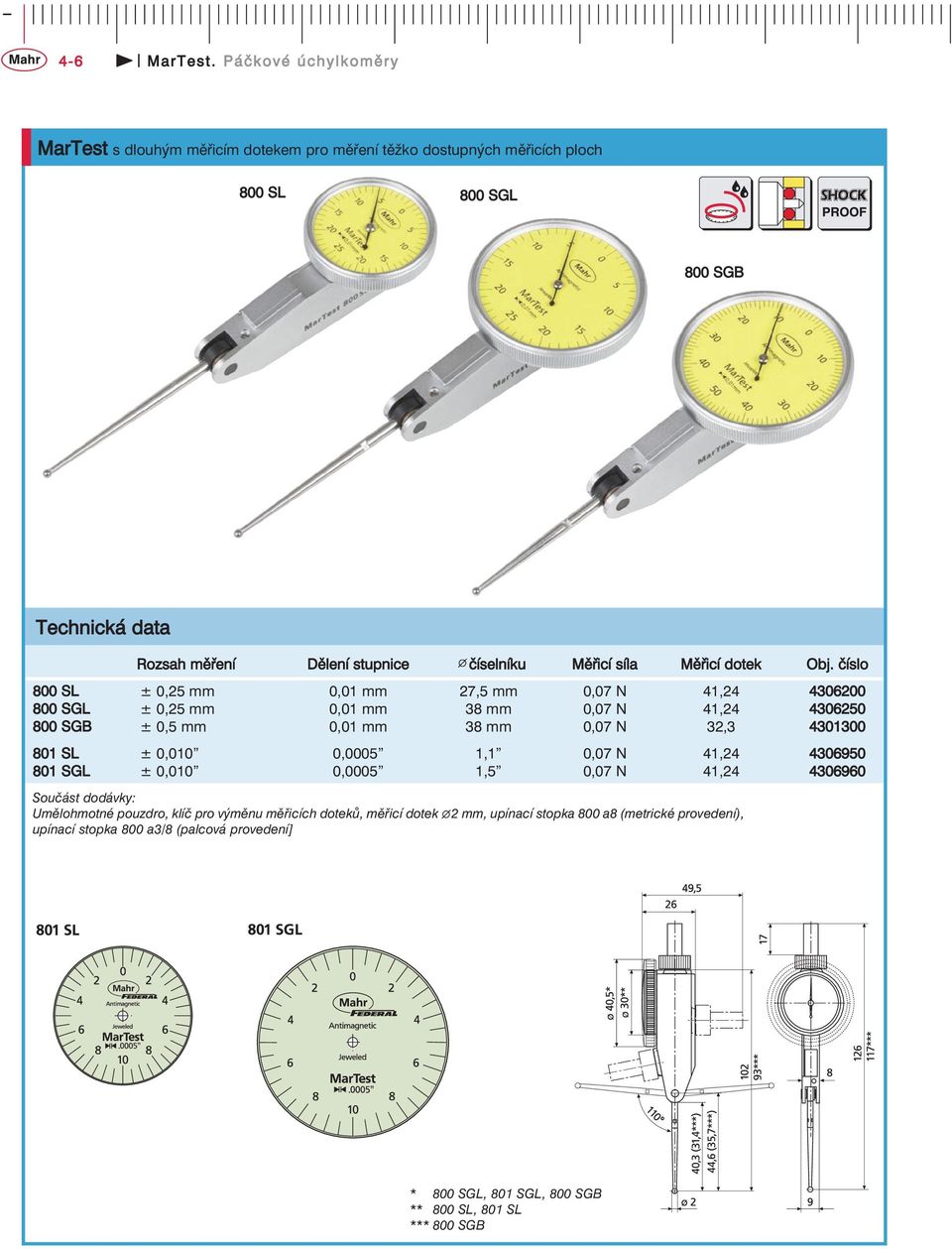

7 4-6 MarTest. Páčkové úchylkoměry MarTest s dlouhým měřicím dotekem pro měření těžko dostupných měřicích ploch 800 SL 800 SGL 800 SGB Rozsah měření Dělení stupnice číselníku Měřicí síla Měřicí dotek Obj. číslo 800 SL ± 0,25 mm 0,01 mm 27,5 mm 0,07 N 41, SGL ± 0,25 mm 0,01 mm 38 mm 0,07 N 41, SGB ± 0,5 mm 0,01 mm 38 mm 0,07 N 32, SL ± 0,010 0,0005 1,1 0,07 N 41, SGL ± 0,010 0,0005 1,5 0,07 N 41, Součást dodávky: Umělohmotné pouzdro, klíč pro výměnu měřicích doteků, měřicí dotek 2 mm, upínací stopka 800 a8 (metrické provedení), upínací stopka 800 a3/8 (palcová provedení] * 800 SGL, 801 SGL, 800 SGB ** 800 SL, 801 SL *** 800 SGB

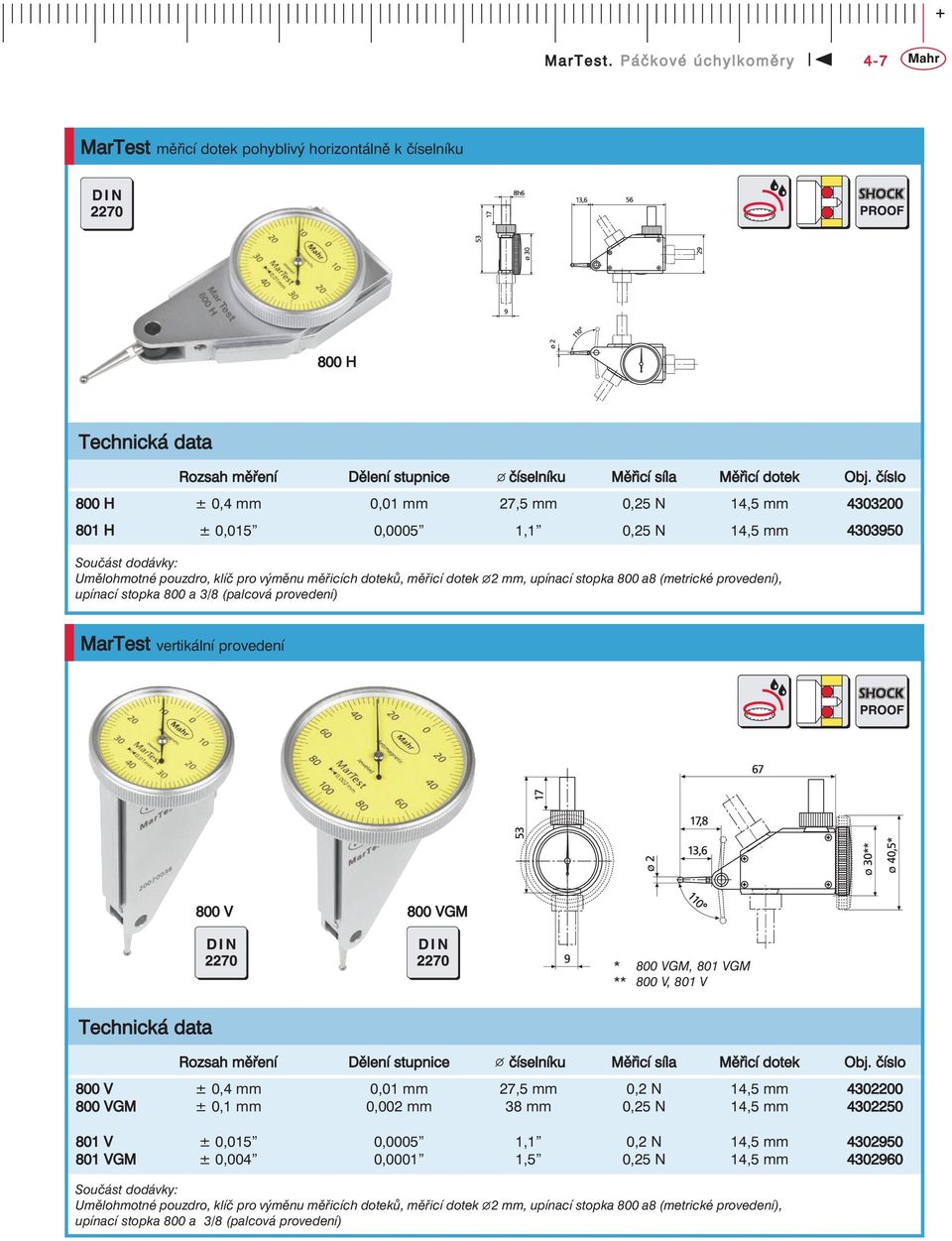

8 MarTest. Páčkové úchylkoměry 4-7 MarTest měřicí dotek pohyblivý horizontálně k číselníku 800 H Rozsah měření Dělení stupnice číselníku Měřicí síla Měřicí dotek Obj. číslo 800 H ± 0,4 mm 0,01 mm 27,5 mm 0,25 N 14,5 mm H ± 0,015 0,0005 1,1 0,25 N 14,5 mm Součást dodávky: Umělohmotné pouzdro, klíč pro výměnu měřicích doteků, měřicí dotek 2 mm, upínací stopka 800 a8 (metrické provedení), upínací stopka 800 a 3/8 (palcová provedení) MarTest vertikální provedení 800 V 800 VGM * 800 VGM, 801 VGM ** 800 V, 801 V Rozsah měření Dělení stupnice číselníku Měřicí síla Měřicí dotek Obj. číslo 800 V ± 0,4 mm 0,01 mm 27,5 mm 0,2 N 14,5 mm VGM ± 0,1 mm 0,002 mm 38 mm 0,25 N 14,5 mm V ± 0,015 0,0005 1,1 0,2 N 14,5 mm VGM ± 0,004 0,0001 1,5 0,25 N 14,5 mm Součást dodávky: Umělohmotné pouzdro, klíč pro výměnu měřicích doteků, měřicí dotek 2 mm, upínací stopka 800 a8 (metrické provedení), upínací stopka 800 a 3/8 (palcová provedení)

9 4-8 MarTest. Páčkové úchylkoměry MarTest 800 s velkým rozsahem měření 800 SRM Rozsah měření Dělení stupnice číselníku Měřicí síla Měřicí dotek Obj. číslo 800 SR ± 0,8 mm 0,01 mm 38 mm 0,15 N 14,5 mm SRM ± 0,2 mm 0,002 mm 38 mm 0,15 N 14,5 mm SR ± 0,030 0, ,15 N 14,5 mm SRM ± 0,008 0, ,15 N 14,5 mm Součást dodávky: Umělohmotné pouzdro, klíč pro výměnu měřicích doteků, měřicí dotek 2 mm, upínací stopka 800 a8 (metrické provedení), upínací stopka 800 a3/8 (palcová provedení] MarTest - Příslušenství Měřicí doteky s rubínovou kuličkou Měřicí doteky s kuličkou z tvrdokovu Klíč pro výměnu měřicích doteků Přístroj Měřicí dotek Délka měřicího Kulička z tvrdokovu Rubínová kulička doteku l d d Kat. číslo 1 mm 2 mm 3 mm Kat. číslo 2 mm 800 S/801 S1/801 S 800 SG/801 SG 800 SA 800 SGA 800 SM/801 SM 800 SGM/801 SGM 801 SGE 14,5 mm 800 ts tsr SR/801 SR 800 SRM/801 SRM 800 H/801 H 800 V/801 V 800 VGM/801 VGM 800 SGE 9,1 mm 800 te ter SL/801 SL 800 SGL/801 SGL 41,2 mm 800 tl tlr SGB 32,3 mm 800 tb tbr

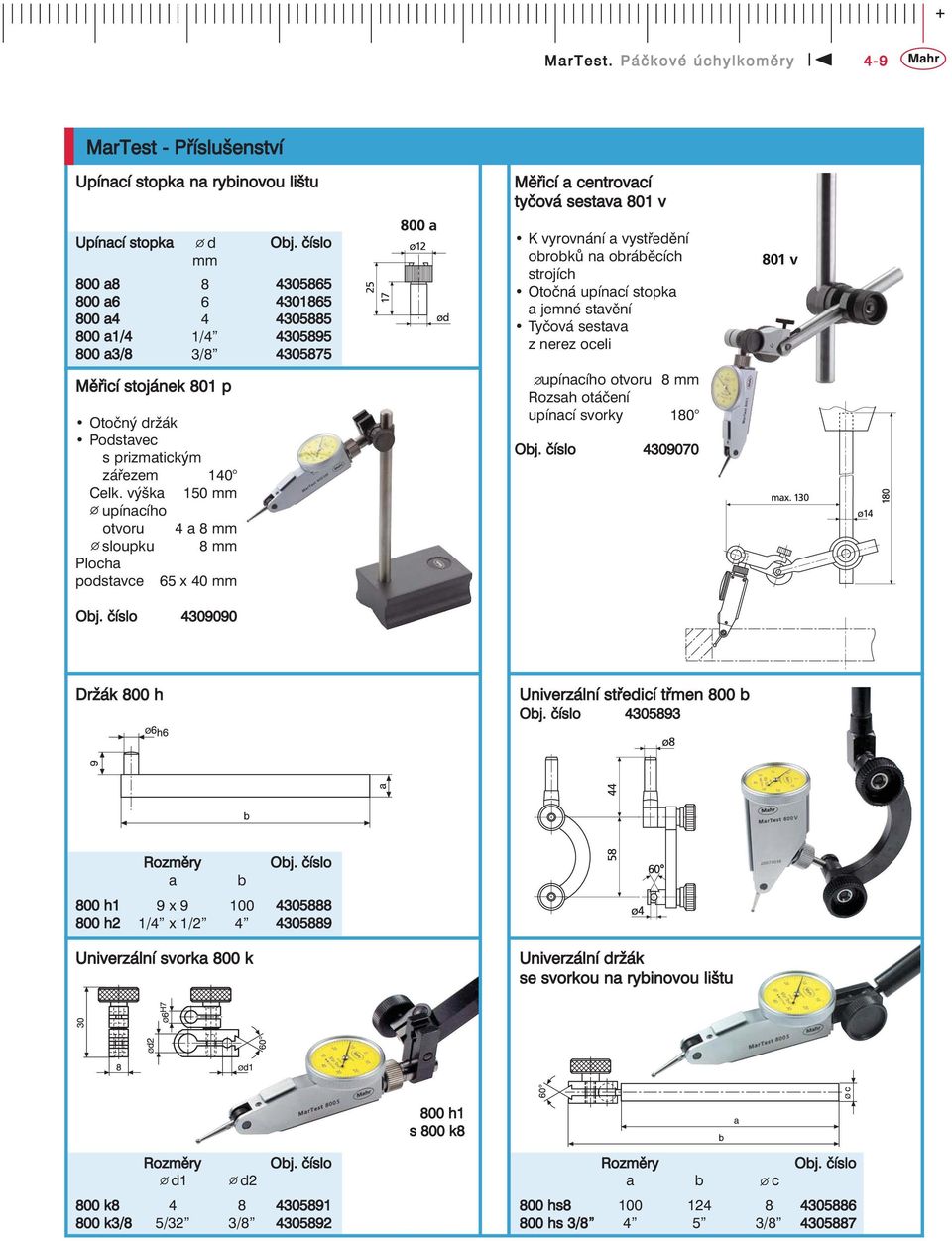

10 MarTest. Páčkové úchylkoměry 4-9 MarTest - Příslušenství Upínací stopka na rybinovou lištu Upínací stopka d Obj. číslo mm 800 a a a a1/4 1/ a3/8 3/ Měřicí stojánek 801 p Otočný držák Podstavec s prizmatickým zářezem 140 Celk. výška 150 mm upínacího otvoru 4 a 8 mm sloupku 8 mm Plocha podstavce 65 x 40 mm Měřicí a centrovací tyčová sestava 801 v K vyrovnání a vystředění obrobků na obráběcích strojích Otočná upínací stopka a jemné stavění Tyčová sestava z nerez oceli upínacího otvoru 8 mm Rozsah otáčení upínací svorky 180 Obj. číslo Obj. číslo Držák 800 h Univerzální středicí třmen 800 b Obj. číslo Rozměry a b Obj. číslo 800 h1 9 x h2 1/4 x 1/ Univerzální svorka 800 k Univerzální držák se svorkou na rybinovou lištu 800 h1 s 800 k8 Rozměry d1 d2 Obj. číslo 800 k k3/8 5/32 3/ Rozměry a b c Obj. číslo 800 hs hs 3/ /

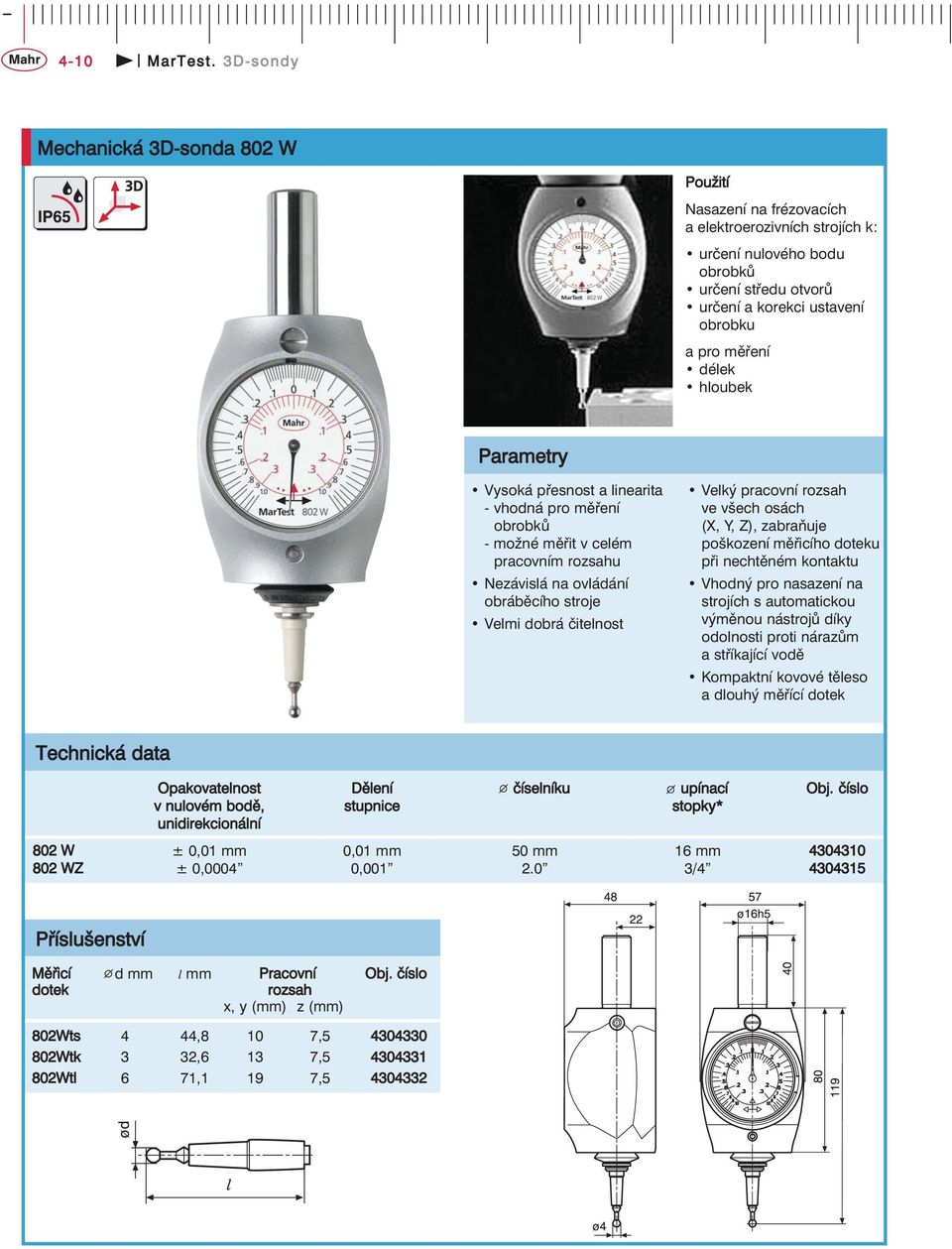

11 4-10 MarTest. 3D- sondy Mechanická 3D-sonda 802 W Použití Nasazení na frézovacích a elektroerozivních strojích k: určení nulového bodu obrobků určení středu otvorů určení a korekci ustavení obrobku a pro měření délek hloubek Parametry Vysoká přesnost a linearita - vhodná pro měření obrobků - možné měřit v celém pracovním rozsahu Nezávislá na ovládání obráběcího stroje Velmi dobrá čitelnost Velký pracovní rozsah ve všech osách (X, Y, Z), zabraňuje poškození měřicího doteku při nechtěném kontaktu Vhodný pro nasazení na strojích s automatickou výměnou nástrojů díky odolnosti proti nárazům a stříkající vodě Kompaktní kovové těleso a dlouhý měřící dotek Opakovatelnost Dělení číselníku upínací Obj. číslo v nulovém bodě, stupnice stopky* unidirekcionální 802 W ± 0,01 mm 0,01 mm 50 mm 16 mm WZ ± 0,0004 0, / Příslušenství Měřicí d mm l mm Pracovní Obj. číslo dotek rozsah x, y (mm) z (mm) 802Wts 4 44,8 10 7, Wtk 3 32,6 13 7, Wtl 6 71,1 19 7,

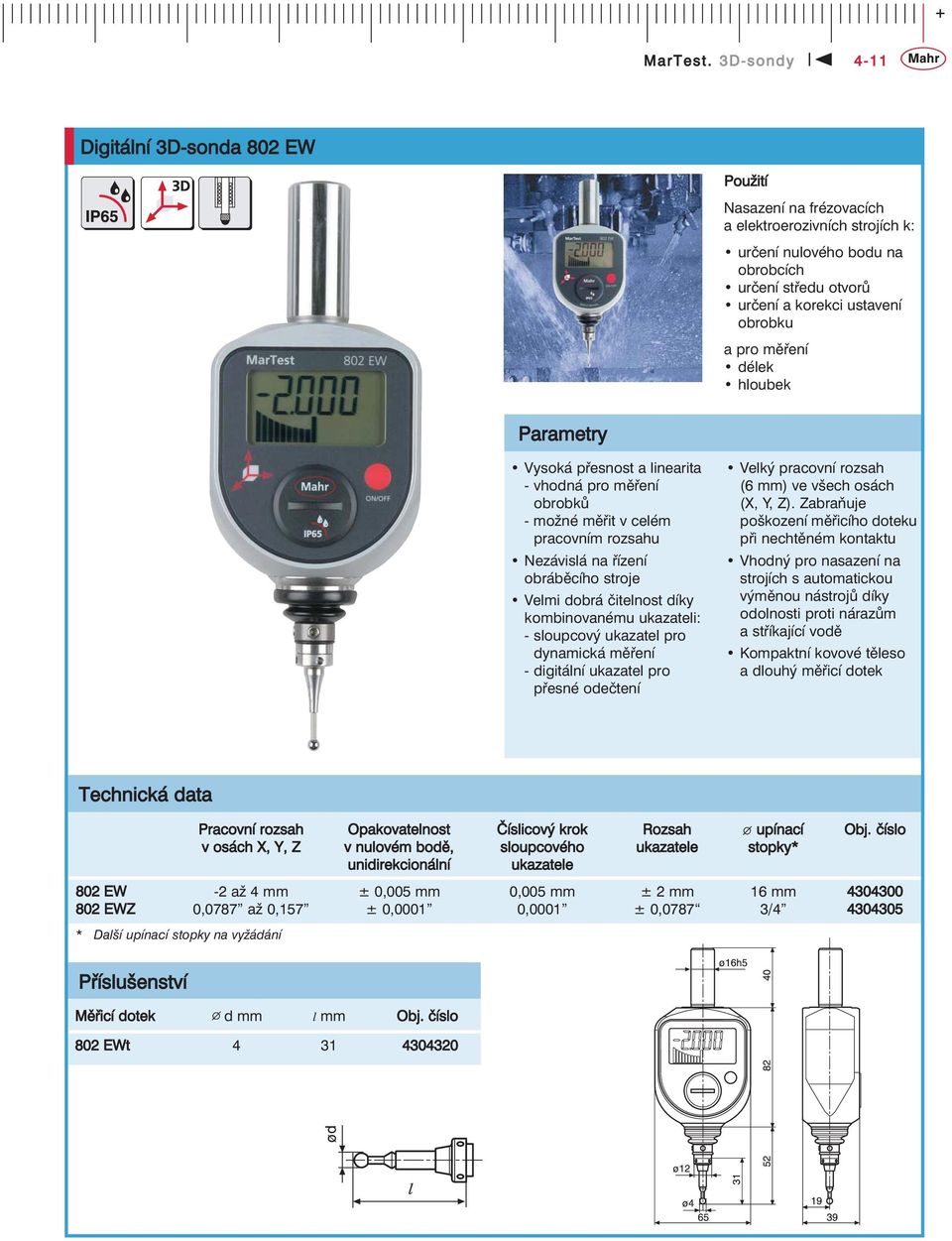

12 MarTest. 3D- sondy 4-11 Digitální 3D-sonda 802 EW Použití Nasazení na frézovacích a elektroerozivních strojích k: určení nulového bodu na obrobcích určení středu otvorů určení a korekci ustavení obrobku a pro měření délek hloubek Parametry Vysoká přesnost a linearita - vhodná pro měření obrobků - možné měřit v celém pracovním rozsahu Nezávislá na řízení obráběcího stroje Velmi dobrá čitelnost díky kombinovanému ukazateli: - sloupcový ukazatel pro dynamická měření - digitální ukazatel pro přesné odečtení Velký pracovní rozsah (6 mm) ve všech osách (X, Y, Z). Zabraňuje poškození měřicího doteku při nechtěném kontaktu Vhodný pro nasazení na strojích s automatickou výměnou nástrojů díky odolnosti proti nárazům a stříkající vodě Kompaktní kovové těleso a dlouhý měřicí dotek Pracovní rozsah Opakovatelnost Číslicový krok Rozsah upínací Obj. číslo v osách X, Y, Z v nulovém bodě, sloupcového ukazatele stopky* unidirekcionální ukazatele 802 EW -2 až 4 mm ± 0,005 mm 0,005 mm ± 2 mm 16 mm EWZ 0,0787 až 0,157 ± 0,0001 0,0001 ± 0,0787 3/ * Další upínací stopky na vyžádání Příslušenství Měřicí dotek d mm l mm Obj. číslo 802 EWt
