Řada ZAXIS-6 HYDRAULICKÉ RYPADLO

Transkript

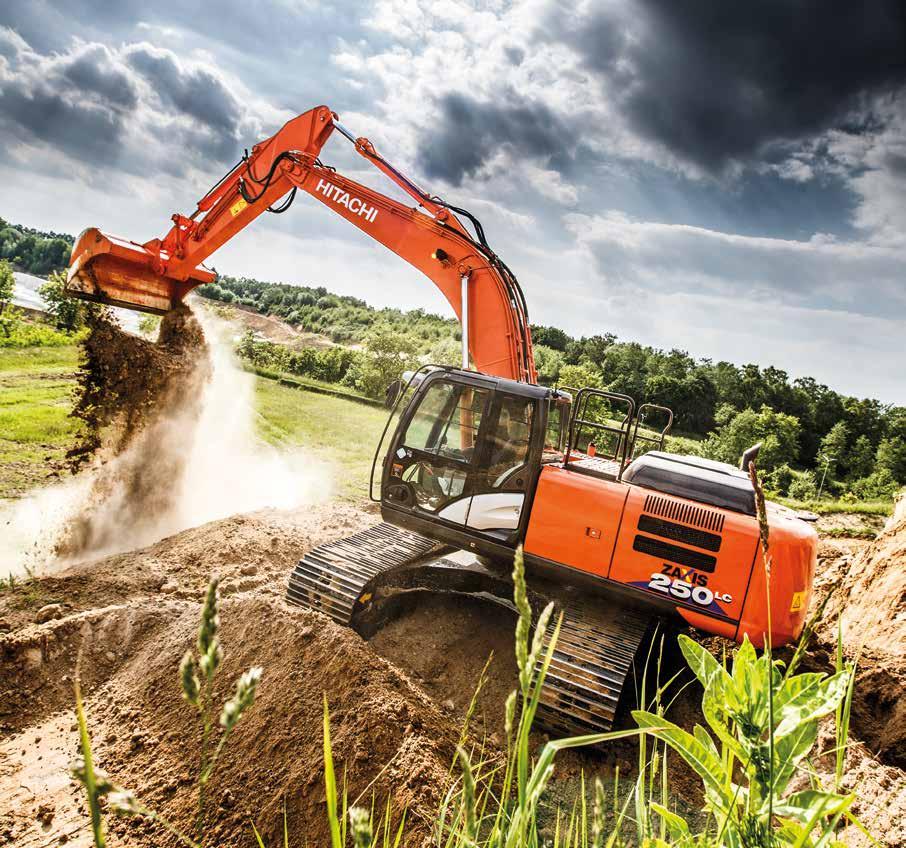

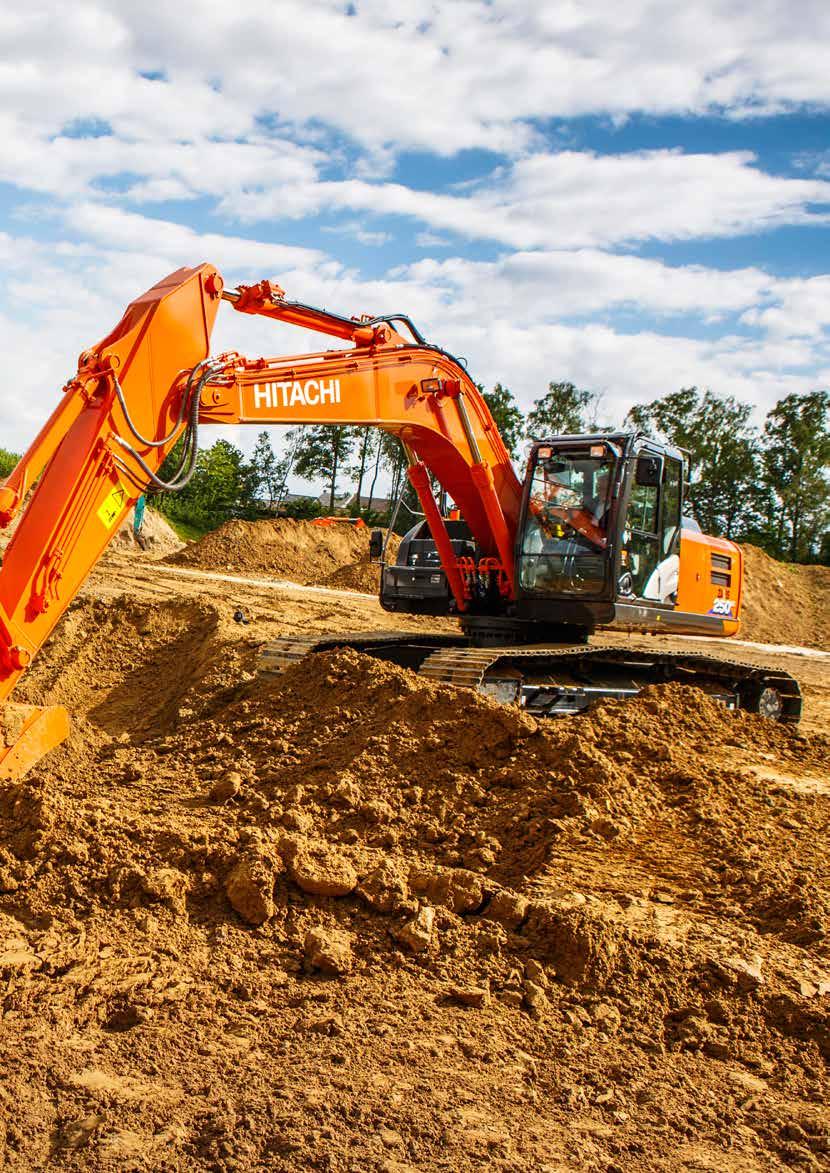

1 Řada ZAXIS-6 HYDRAULICKÉ RYPADLO Označení modelu : ZX250LC-6 / ZX250LCN-6 Jmenovitý výkon motoru : 140 kw (ISO14396) Provozní hmotnost : kg Objem lopaty (ISO, vrchovatá) : 0,80 1,40 m³

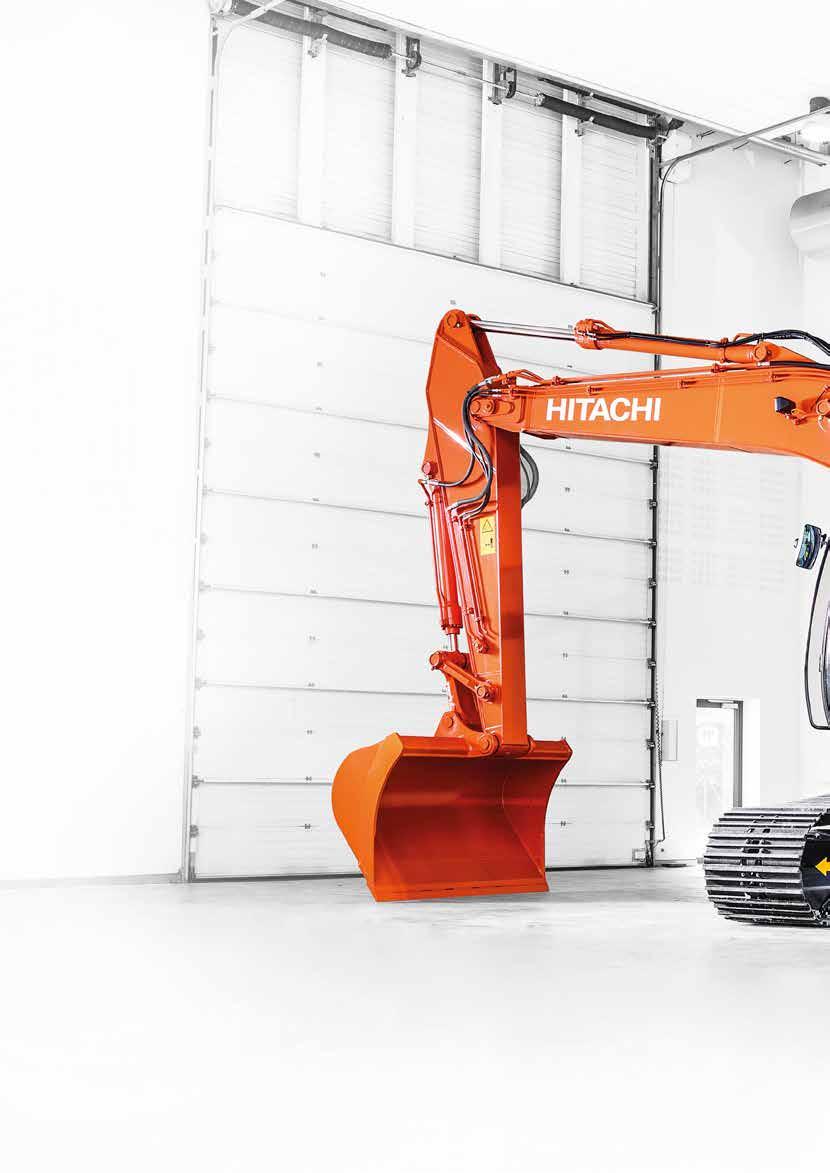

2 ZX250LC-6 ZX250LC-6. BEZ KOMPROMISŮ ZX250LC-6 obsahuje jedinečnou technology Hitachi, která byla speciálně vyvinuta pro rypadla střední řady Zaxis-6. Tento inovační model byl vyvinut pro nejvyšší výkony, avšak bez kompromisů pokud jde o vysoké nároky na efektivitu provozu. Výsledkem je špičkový rýpací stroj, který potvrzuje pověst Hitachi jako společnosti proslulé kvalitou řemeslného zpracování a odolností svých výrobků. Stroj ZX250LC-6 je ztělesněním spolehlivosti, s neuvěřitelně všestrannými funkcemi, které podtrhují jeho vhodnost pro širokou škálu průmyslových řešení DEMAND NESPORNÉ PERFECTION RENOMÉ SPOLEHLIVOSTI 8. MAXIMÁLNÍ ODOLNOST 10. MAXIMÁLNÍ VŠESTRANNOST 2

3 12. NEJVYŠŠÍ KVALITA 14. NEJMODERNĚJŠÍ TECHNOLOGIE 3

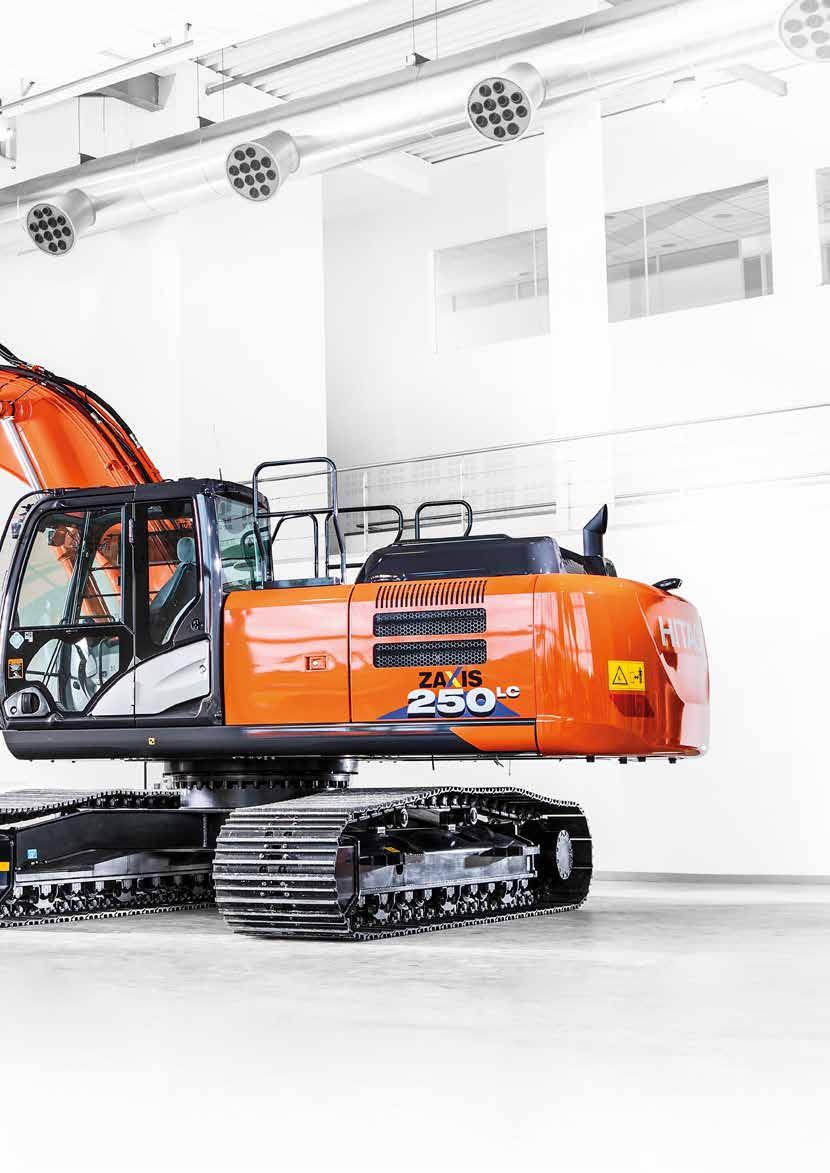

4 POŽADAVEK DOKONALOSTI Stroj Hitachi ZX250LC-6 byl vyvinut v Japonsku jedním z největších světových výrobců rypadel pro specifické potřeby stavebního průmyslu v Evropě. Při jeho návrhu jsme využili jak nám vlastní touhu po dokonalosti, tak i nejmodernější technologie. Výsledkem je stroj pyšnící se výjimečnou produktivitou a nejnižšími náklady na vlastnictví. Vysoká kvalita Jen ty nejlepší konstrukční prvky a materiály. Neuvěřitelná všestrannost Podpůrný systém příslušenství doplňují režimy sklápění a sklápění s otáčením. Doživotní spolehlivost Spolehlivé komponenty pomáhají předcházet netěsnostem a únikům oleje. Vynikající odolnost Trojí vedení pásů zvyšuje spolehlivost. 4

5 ZX250LC-6 Optimální výkon Vzdálené monitorování s online aplikací Global e-service. Uživatel v první řadě Bezpečnost je vždy na prvním místě, o čemž svědčí ochranná zábradlí a zesílená platforma. Nízké emise Systém SCR snižuje emise NOx ve výfukových plynech. Nízká spotřeba paliva Úspora paliva až 19 % v režimu ECO (10 % v režimu PWR). Snadná údržba Praktický široce otevíratelný kryt motoru. Excelentní účinnost Systém TRIAS II snižuje celkové hydraulické ztráty. Ochrana motoru Vysoký výkon a palivový okruh s vysokou kapacitou. 5

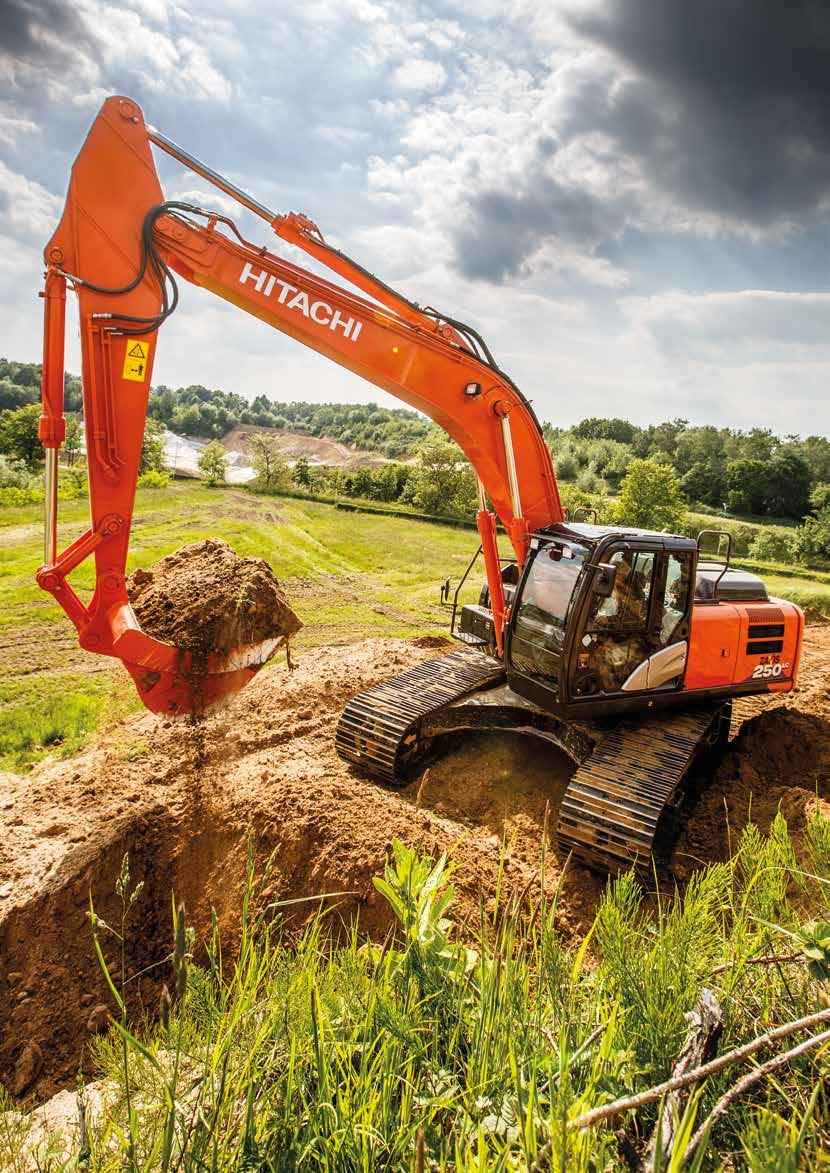

6 ZX250LC-6 Stroje Hitachi jsou naprosto spolehlivé, s 98% dostupností! Kristen Petillon, Fleet Equipment Manager, Razel NESPORNÉ RENOMÉ SPOLEHLIVOSTI Stejně jako všechny řady středních rypadel Hitachi Zaxis-6 je i model ZX250LC-6 proslulý vysokou spolehlivostí, optimální dostupností a maximální výkonností. Bude každodenním dokonalým a vysoce efektivním spolupracovníkem na náročných staveništích a zajistí rychlou a spolehlivou návratnost investicí. Snadná údržba Kryt motoru lze pohodlně doširoka rozevřít z platformy. Tím získáte snadný přístup do motorového prostoru i k dalším komponentům pro rutinní údržbu. Snížené riziko úniku oleje Do konstrukce vratných potrubí hydrauliky byly začleněny pryžové hadice opatřené přírubou. Ty zvyšují spolehlivost systému a snižují riziko úniku oleje. Nižší znečištění pohonných hmot Hlavní palivový filtr je u ZX250LC-6 přišroubovaný. Tím se zjednodušuje jeho výměna a je zaručeno, že do palivového okruhu neproniknou během údržby žádné nečistoty. Efektivnější chlazení Expanzní nádržka je namontována na horní část chladicího systému motoru. Takto změněná poloha znamená, že vzduch může unikat beze zbytku a nedochází k přehřívání součástí motoru. Zesílený kryt motoru Tloušťka krytu trakčního motoru byla zvýšena z původních 4,5 mm (u předchozích modelů) na 8 mm u modelu ZX250LC-6. Též bylo optimalizováno umístění šroubů s cílem snížit riziko poškození. Snadný přístup do motorového prostoru. 6

7 Hlavní palivový filtr lze snáze vyměnit. Expanzní nádržka zabraňuje přehřívání součástí motoru. 7

8 Vícenásobné vedení pásů prodlužuje životnost jejich článků. Zlepšení výkonu odvozené z palivového okruhu. 8

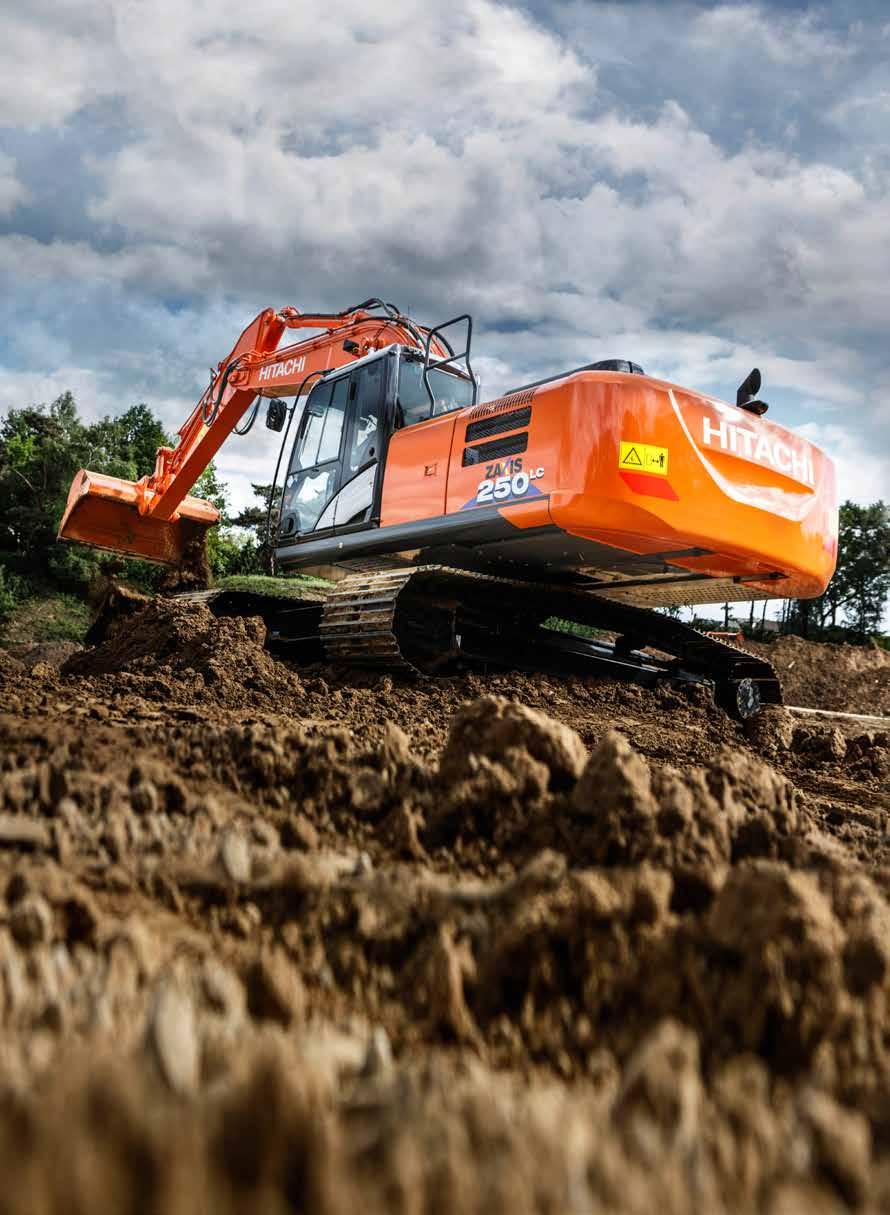

9 ZX250LC-6 Přísné postupy společnosti Hitachi při testování životnosti zahrnují hodnocení stroje při zemních pracích a v provozu od po více než hodin a 24 hodinový test otoče se strojem na dálkové ovládání. MAXIMÁLNÍ ODOLNOST S více než čtyřmi dekádami zkušeností s výrobou mechanických a hydraulických rypadel si společnost Hitachi vydobyla na trhu pověst výrobce spolehlivých a odolných stavebních strojů. A model ZX250LC-6 není žádnou výjimkou. Byl koncipován i zkonstruován pro práci v nejtěžších podmínkách. Zesílený podvozek Oproti předchozímu modelu, který měl pouze jedno vedení pásů, je model ZX250LC-6 opatřen ztrojeným vedením. Snižuje se tak pravděpodobnost poškození článků pásů a stroj je spolehlivější. Vylepšený palivový okruh Do předfiltru je zabudován vysoce výkonný odlučovač vody a ventil studeného startu pro vyšší ochranu proti vlhkosti. Kromě toho zásobuje elektrické palivové čerpadlo motor přesnou dávkou paliva, čímž ještě dále zvyšuje jeho výkon. Ochrana motoru Spalovací komora je vyrobena z pevnějších materiálů a společně s přepracovaným tvarem pístu přispívá k nižším emisím. Tyto funkce pak ještě dále zvyšují spolehlivost motoru. Prevence úniku oleje O-kroužky na řídicím ventilu a motoru otoče jsou vyrobeny z materiálu na bázi fluoru. Tento vysoce odolný materiál velmi dobře snáší vysoké teploty oleje a zvyšuje spolehlivost dílů, čímž přispívá k prevenci úniků oleje. Zesílená platforma Kryty na pochozí platformě byly zesíleny. Pracovní prostředí je tak mnohem bezpečnější a strojník se může v klidu věnovat vlastní práci. Zesílení pro bezpečnější pracovní prostředí. 9

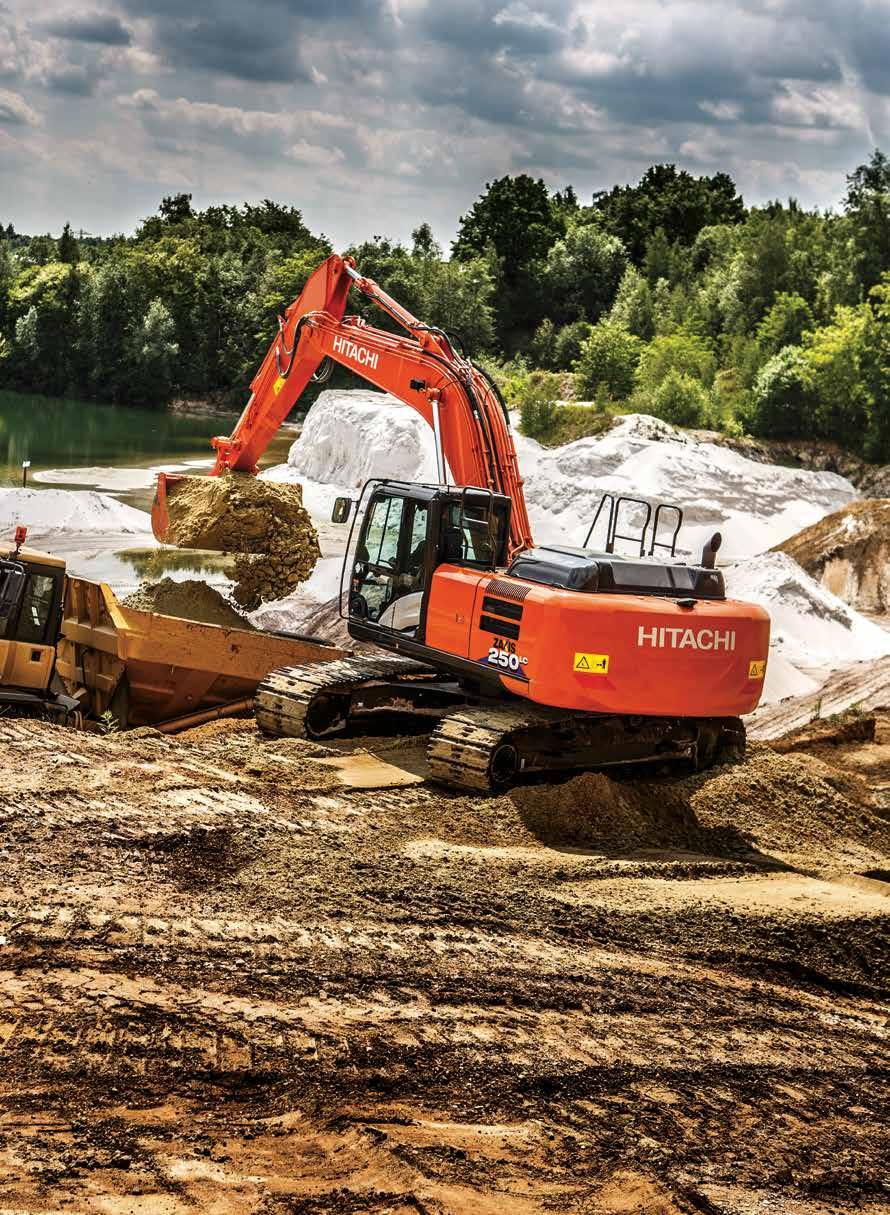

10 ZX250LC-6 Je to naprosto univerzální kvalitní, všestranný stroj, který lze snadno používat i ovládat Philip Marsh, strojník, Hughes & Salvidge MAXIMÁLNÍ VŠESTRANNOST Výkon a síla rypadel Hitachi střední třídy z nich dělá dokonalou volbu pro širokou škálu stavebních prací. Univerzálnost ZX250LC-6, jeho plynulé, rychlé a přesné pohyby a vysoká úroveň produktivity a úspory paliva z něj činí jeden z nejoblíbenějších modelů. Vyšší flexibilita V podpůrném systému příslušenství ZX250LC-6 jsou začleněny režimy naklápění a naklápění s otáčením. Kromě těchto režimů lze na monitoru zaregistrovat ještě dalších devět režimů, usnadnit tak montáž příslušenství a zvýšit flexibilitu stroje. Vyšší využitelnost Krouticí moment otáčení je o 9 % vyšší než u modelu ZX250LC-3. Vyšší výkon otáčení znamená též snazší rýpání u stěn i suverénnější provoz na svazích. Výkon stroje Model ZX250LC-6 je vybaven dvěma přídavnými okruhy v řídicím ventilu. Tím se zvyšuje jeho univerzálnost, neboť je snazší nainstalovat příslušenství vyžadující vícenásobný přívod větších objemů oleje a také běžné příslušenství na modely s dvoudílným výložníkem. Posilovač výkonu Osvědčená funkce posilovače výkonu má nyní o 10 % vyšší kapacitu než u modelu ZX250LC-3. Tím se také zvyšuje výkon stroje ZX250LC-6 při výkopových pracích a zdvihání. Lepší výhled Přední ochranná mříž (na přání) má nyní méně tyčí, přičemž zbývající tyče byly zmenšeny, aniž by tím utrpěla pevnost celé konstrukce. To pomáhá minimalizovat mrtvé úhly a zlepšuje výhled řidiče. Dva režimy naklápění pro zvýšení všestrannosti modelu ZX250LC-6. 10

11 Posilovač výkonu má o 10 % vyšší kapacitu. Minimální mrtvé úhly zlepšují výhled. 11

12 Mimořádná odolnost vůči povětrnostním vlivům brání poškození. Vstřikování močoviny do výfukových plynů snižuje emise. 12

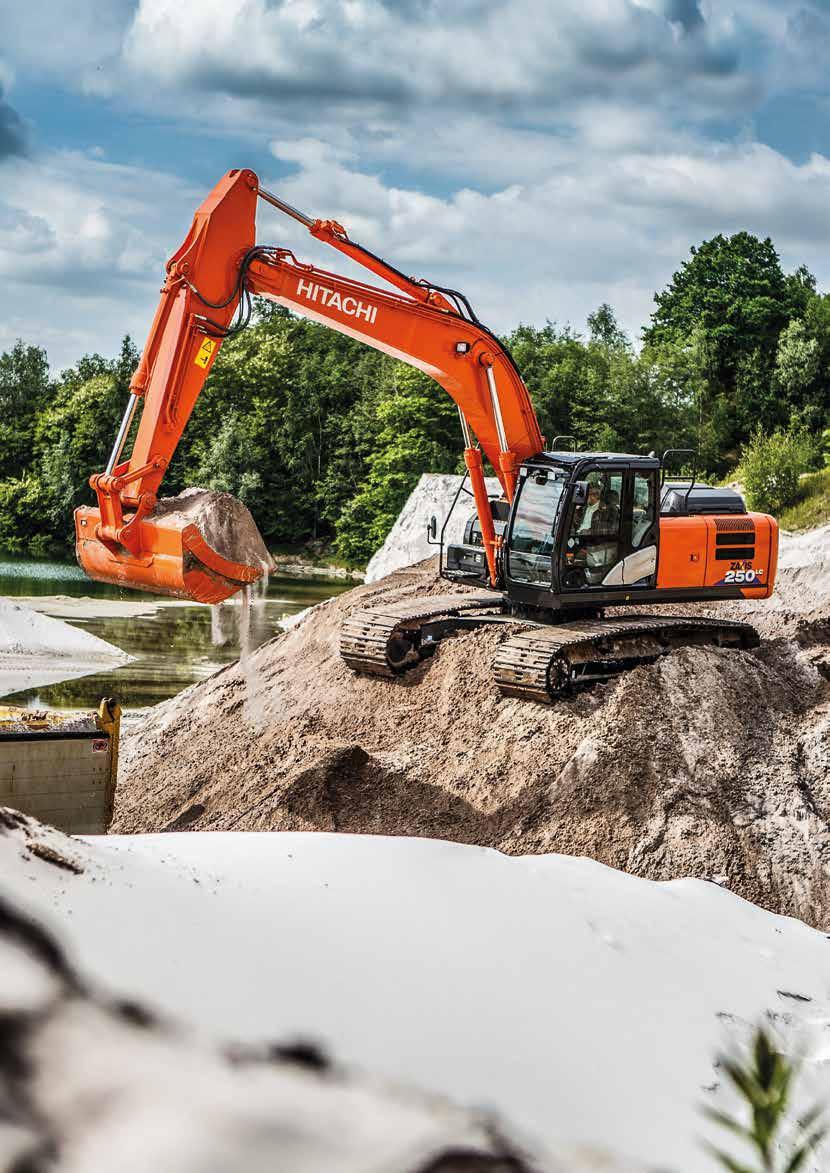

13 ZX250LC-6 Společnost Hitachi získala v roce 1995 certifikaci ISO 9001, která dokládá její cílevědomé zaměření na politiku jakosti včetně zavedení jednotného globálního standardu jakosti Made by Hitachi ve všech výrobních závodech po celém světě. NEJVYŠŠÍ KVALITA V japonské továrně Tsuchiura Works společnosti Hitachi největším provozu svého druhu na světě honba za kvalitou nikdy nekončí a stroj ZX250LC-6 je jejím ztělesněním. Každý nově dodaný stroj prošel precizní kontrolou nejvyšších možných standardů výkonnosti, spolehlivosti a bezpečnosti. Ergonomické ovládání přispívá k bezkonkurenčnímu pracovnímu prostředí. Prvotřídní chlazení i akustické vlastnosti Horní nástavba těží z vysoce kvalitního těsnění (kolem chladicího bloku) a akustických materiálů eliminujících jakékoli potenciální poškození vysokými teplotami. ZX250LC-6 díky tomu zaručuje dlouhodobě stabilní výkonnost chlazení i odhlučnění. Vynikající odolnost vůči povětrnostním vlivům Kabinová konzola je tvarována z vysoce trvanlivého plastu třídy AES. Tento materiál se vyznačuje mimořádnou odolností vůči povětrnostním vlivům a v důsledku také zabraňuje poškození konzoly ultrafialovým slunečním zářením. Nižší emise Společnost Hitachi vyvinula systém selektivní katalytické redukce (SCR), který snižuje emise oxidů dusíku vstřikováním močoviny do výfukových plynů. Tato špičková technologie nejen chrání životní prostředí, ale také splňuje požadavky fáze IV emisních směrnic EU. Maximální pohodlí Stroje Hitachi vždy zaujímaly čelní postavení v oblasti pohodlí obsluhy a ZX250LC-6 není výjimkou. K bezkonkurenčnímu pracovnímu prostředí přispívá plně nastavitelná sedačka, prostorná kabina, ergonomické ovládání i moderní hudební systém. Bezpečná práce Model ZX250LC-6 je vybaven kabinou s ochranným rámem proti převrácení (ROPS) a vyztuženým středovým sloupkem (CRES V). Přetlaková kabina je koncipována tak, aby chránila obsluhu před pronikáním prachu a potenciálními nebezpečími na staveništi. 13

14 ZX250LC-6 Hitachi je jediným výrobcem s vysokou úrovní odbornosti v ladění hydraulického systému [TRIAS] Cujoši Nakamura, generální ředitel technické divize, Hitachi Construction Machinery (Europe) NV VÝŠINY TECHNOLOGIE Hydraulický systém TRIAS II se skládá ze tří čerpadel a ventilů. Hitachi využívá sílu informačních technologií jako strategický nástroj k poskytování kompletního spektra řešení splňujících proměnlivé potřeby stavebního průmyslu. Rypadlo střední třídy ZX250LC-6 je typickým příkladem vysoce kvalitního strojního zařízení vyvinutého díky tomuto progresivnímu technologickému přístupu. Úspory paliva a nákladů Technologie TRIAS II snižuje hydraulické ztráty. Díky součinnosti v řízení čerpadla a ventilu se do nádrže vrací menší množství hydraulického oleje. Tento princip napomáhá snížit spotřebu paliva v režimu PWR o 10 % při zachování stejné produktivity. Praktické a pohodlné funkce Na velkém sedmipalcovém LCD monitoru se zobrazuje řada užitečných technických dat. Systém vybavený podporou až 32 jazyků umožňuje obsluze zkontrolovat stav a nastavení stroje jediným pohledem. Vzdálené monitorování Díky službě Global e-service mohou majitelé rypadel ZX250LC-6 monitorovat svůj vozový park stavebních strojů Hitachi na dálku prostřednictvím stránek Owner's Site (online přístup 24 hodin denně, 7 dní v týdnu) a ConSite (automatické měsíční zprávy). Tyto možnosti pomáhají dosáhnout maximální efektivity, minimalizovat odstávky a zlepšit celkovou výkonnost. Méně emisí Zařízení pro čištění výfukových plynů sestává z oxidačního katalyzátoru (DOC), směšovací trubice pro vstřikování močoviny, systému SCR a tlumiče. Tato pokročilá technologie pomáhá snižovat jak emise, tak i hladinu hluku. Moderní audiosystém Na monitoru je k dispozici radiopřijímač pro pásma AM i FM a zvukový systém je vybaven externím vstupem pro připojení různých zařízení, například MP3 přehrávačů. Tato nabídka zábavy zvyšuje atraktivnost i produktivitu pracovního prostředí. 14

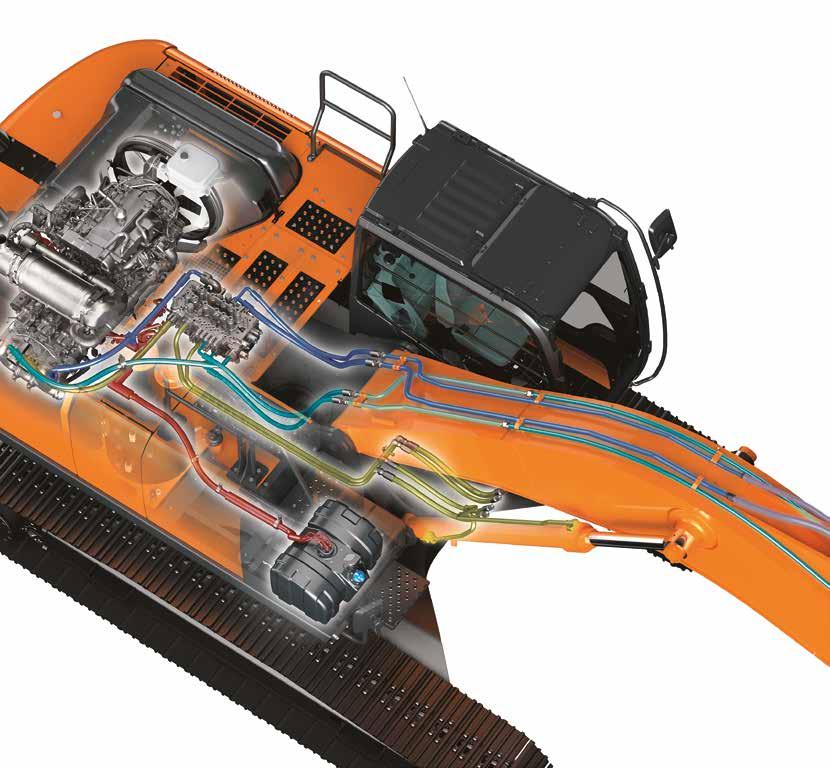

15 Oddělený přítok oleje do válců lopaty (světle modrý), násady (tmavě modrý) a výložníku (žlutý). Čelní příslušenství je pohyblivější, protože každý aktuátor má své vlastní čerpadlo. Elektrické řízení čerpadel dovoluje přesně regulovat tok oleje a snížit tak spotřebu paliva. Systém SCR snižuje emise oxidů dusíku vstřikováním močoviny do výfukových plynů (červeně). 10% snížení spotřeby paliva v režimu PWR díky systému TRIAS II. Stav a nastavení stroje se zobrazuje na LCD monitoru. Systém SCR snižuje emise a hladinu hluku. 15

16 ZX250LC-6 Celkové náklady vlastnictví jsou pro naši společnost největší výhodou Peter Kogel, člen představenstva, Kögel Bau GmbH & Co. KG SNIŽOVÁNÍ CELKOVÝCH NÁKLADŮ VLASTNICTVÍ Společnost Hitachi připravila program poprodejní podpory Support Chain zaručující optimální efektivitu, minimální odstávky, snížené provozní náklady a vysoké zůstatkové ceny při odkupu. Global e-service V rámci své online aplikace Global e-service vyvinula společnost Hitachi dva systémy monitorování na dálku: Owner s Site a ConSite. Oba jsou integrální součástí rypadla, která každodenně odesílá provozní data přes síť GPRS nebo satelit na server Stránky Owner s Site nabízejí okamžitý přístup k životně důležitým údajům, nezbytným pro podporu na staveništích. Srovnání poměru provozních hodin a prostojů pomáhá zvýšit efektivnost. Efektivní řízení programů údržby pomáhá dosáhnout maximální dostupnosti. Při správě provozních nákladů lze využít také analýzu spotřeby paliva. Základní plánování je usnadněno přehledným zobrazením polohy a pohybu jednotlivých strojů. Automatický systém servisních sestav Con- Site odesílá každý měsíc se souhrnem údajů o jednotlivých strojích ze služby Global e-service. To zahrnuje: počet denních provozních hodin a údaje o spotřebě paliva; statistiky týkající se poměrů provozních režimů, plus porovnání spotřeby paliva a účinnosti, jakožto i informace o emisích CO2. Technická podpora Každý servisní technik Hitachi absolvuje komplexní školení u HCME v Amsterdamu. Z těchto lekcí si pak technici odnášejí tytéž technické znalosti, jimiž jsou vybaveni pracovníci oddělení jakosti a konstrukčních center Hitachi. Takto získanou globální odbornost pak kombinují se znalostí místního jazyka a kultury v zemi zákazníka, a mohou mu tak poskytnout tu nejvyšší úroveň poprodejní podpory. Rozšířená záruka a servisní smlouvy Na každý nový stroj Hitachi Zaxis-6 se vztahuje plná záruka výrobce. Pro zvýšenou ochra- 16

17 Global e-service Technická podpora Náhradní díly Hitachi nu ve velmi náročných provozních podmínkách, ale i jako prostředek snižování nákladů na opravy, nabízejí prodejci Hitachi program jedinečné rozšířené záruky s názvem HELP (Hitachi Extended Life Program) a komplexní servisní smlouvy. Tyto služby pomáhají dosáhnout u každého stroje optimální výkonnosti, zkrátit dobu odstávek a zajistit vysoké zůstatkové ceny při odkupu. Náhradní díly Hitachi nabízí širokou škálu náhradních dílů s vysokou dostupností, expedovaných z nizozemského střediska HCME European Parts Depot s m 2 skladovacích ploch. Hitachi Genuine Parts: umožňují strojům pracovat déle a s nižšími náklady na provoz i údržbu. Hitachi Select Parts a 2Genuine Parts: zvláště vhodné pro starší stroje, nižší cena, prověřená kvalita, záruka od výrobce. Performance Parts: do zvláště náročných podmínek, konstruovány pro větší trvanlivost, vyšší výkonnost a prodlouženou životnost. Repasované komponenty: nabízejí ekonomicky výhodné řešení, představují optimální volbu v případech, kdy je vyžadována preventivní výměna. Bez ohledu na zvolenou variantu je zaručena kvalita spojovaná se stavebními stroji Hitachi. 17

18 18 Sklápěče EH Obří rypadla EX Kolové nakladače ZW

19 Hitachi Construction Machinery BUDUJEME LEPŠÍ BUDOUCNOST Stavební stroje, které vyvíjíme, přispívají k budování blahobytnější a spokojenější společnosti Juiči Cudžimoto, prezident HCM Společnost Hitachi, Ltd. byla založena v roce 1910 a vystavěna na základech filosofie pozitivního přispívání k rozvoji společnosti prostřednictvím techniky. Tato filosofie je dodnes inspiračním zdrojem spolehlivých řešení skupiny Hitachi, představujících odpověď na výzvy dneška a pomáhajících tvořit lepší svět. Hitachi, Ltd. je v současné době jednou z největších světových korporací a dodává nepřeberné množství progresivních produktů a služeb. Cílem při jejich vytváření je bourat konvence, zlepšovat sociální infrastrukturu a přispívat k udržitelnému rozvoji společnosti. Společnost Hitachi Construction Machinery Co., Ltd. (HCM) vznikla v roce 1970 jako dceřiná společnost skupiny Hitachi, Ltd. a stala se jedním z největších světových dodavatelů stavebních strojů. Kromě průkopnické výroby hydraulických rypadel se HCM zabývá také výrobou kolových nakladačů, samostatných sklápěčů, pásových jeřábů a strojů pro speciální aplikace ve špičkových provozech po celém světě. Stavební stroje Hitachi využívají pokročilé technologie a jsou známé svými vysokými kvalitativními standardy. Hodí se pro širokou škálu odvětví a potkáte je v plné práci v každém koutě světa, kde pomáhají budovat infrastrukturu pro bezpečný a pohodlný způsob života, zužitkovávat přírodní zdroje nebo odvracet následky katastrof. Rypadla Hitachi Zaxis si vysloužila pověst spolehlivých, odolných a všestranných strojů schopných poskytnout nejvyšší úroveň produktivity v těch nejnáročnějších podmínkách. Jsou konstruována tak, aby svým majitelům nabídla snížené celkové náklady vlastnictví a obsluze nepřekonatelnou úroveň pohodlí a bezpečí. Minibagry 19

20 TECHNICKÉ ÚDAJE MOTOR Model... Isuzu AQ-4HK1X Typ... vodou chlazený 4válec s přímým vstřikováním Common Rail Sání... Turbokompresor s proměnnou geometrií lopatek, chladič plnicího vzduchu, chlazený EGR Dodatečná úprava... Systém DOC a SCR Počet válců... 4 Jmenovitý výkon ISO kw při ot/min ISO 9249, čistý kw při ot/min SAE J1349, čistý kw při ot/min Max. točivý moment Nm při ot/min Zdvihový objem... 5,193 L Vrtání a zdvih mm x 125 mm Akumulátory... 2 x 12 V / 126 Ah HYDRAULICKÁ SOUSTAVA Hydraulická čerpadla Hlavní čerpadla... 3 axiální pístová čerpadla s proměnným průtokem Maximální průtok oleje... 2 x 224 L/min 1 x 200 L/min Pilotní čerpadlo... 1 čerpadlo zubového typu Maximální průtok oleje... 35,5 L/min Hydraulické motory Pojezd... Otoč... Nastavení pojistných ventilů Okruh pracovního příslušenství... 34,3 MPa Okruh otoče... 32,4 MPa Okruh pojezdu... 34,3 MPa Okruh servořízení... 3,9 MPa Posilovač výkonu... 38,0 MPa 2 axiální pístové motory s proměnným průtokem 1 axiální pístový motor NÁSTAVBA Otočný rám Rám s průřezem ve tvaru D pro odolnost vůči deformacím. Otočné zařízení Axiální pístový motor s planetární redukční převodovkou je uložen v olejové lázni. Okruh otoče je jednořadý. Brzda otoče je kotoučového typu, ovládaná pružinou/uvolňovaná tlakem hydraulického oleje. Rychlost otoče... 11,0 min -1 Krouticí moment otoče... 77,5 knm Kabina obsluhy Prostorná samonosná kabina, mm na šířku a mm na výšku, odpovídá standardům ISO*. * International Organization for Standardization PODVOZEK Pásy Tvrzené a utěsněné spojovací čepy pásu. Hydraulický (tukový) napínač pásu s pružinami tlumičů zpětných rázů. Počet rolen / kladek a pásů na každé straně Horní rolny... 2 Spodní rolny... 9 Deska pásu Vedení pásu... 3 Pojezdové zařízení Každý pás je poháněn 2rychlostním axiálním pístovým motorem. Parkovací brzda je kotoučového typu, ovládaná pružinou a uvolňovaná tlakem hydraulického oleje. Automatická převodovka: vysoká-nízká rychlost. Rychlosti pojezdu... Vysoká: 0 až 5,5 km/h Nízká: 0 až 3,4 km/h Max. trakční síla kn Hydraulický válec Počet Vrtání Průměr pístu Stoupavost... 70% (35 stupňů) nepřetržitě Výložník mm 90 mm Násada mm 100 mm Lopata mm 90 mm Polohování * mm 100 mm *1 : pro 2dílný výložník HLADINA HLUKU Hladina hluku v kabině podle ISO LpA 67 db(a) Hladina hluku venku podle ISO 6395 a směrnice Evropské unie 2000/14/ES...LwA 102 db(a) OBJEM PROVOZNÍCH KAPALIN Palivová nádrž ,0 L Chladicí kapalina motoru... 31,0 L Motorový olej... 27,0 L Pohon otoče... 9,1 L Pojezdové zařízení (každá strana)... 7,8 L Hydraulická soustava ,0 L Nádrž hydraulického oleje ,0 L Nádrž DEF/AdBlue... 70,0 L 20

21 HMOTNOSTI A MĚRNÝ TLAK STROJE Pracovní hmotnost a měrný tlak stroje ZAXIS 250LC ZAXIS 250LCN Typ výložníku Jednodílný Dvoudílný Jednodílný Dvoudílný Typ pásu Šířka pásu Délka násady kg kpa kg kpa kg kpa kg kpa 2,19 m mm 2,50 m ,96 m ,19 m mm 2,50 m Se 3 deskami 2,96 m ,19 m mm 2,50 m ,96 m ,19 m mm 2,50 m ,96 m Včetně 1,00 m 3 materiálu (ISO, vrchovatá), hmotnosti lopaty (850 kg) a protizávaží (6 200 kg). Hmotnost a celková šířka stroje ZAXIS 250LC Bez předního příslušenství, paliva, hydraulického oleje a chladicí kapaliny atd. Včetně protizávaží Šířka pásu Hmotnost Celková šířka 600 mm kg mm 700 mm kg mm 800 mm kg mm 900 mm kg mm Hmotnost dílů Protizávaží Jednodílný výložník (s válcem násady a výložníku) Dvoudílný výložník (s válcem násady a výložníku) Násada 2,19 m (s válcem lopaty) Násada 2,50 m (s válcem lopaty) Násada 2,96 m (s válcem lopaty) Lopata 1,00 m³ Hmotnost kg kg kg kg kg kg 850 kg ZAXIS 250LCN Šířka pásu Hmotnost Celková šířka 600 mm kg mm 700 mm kg mm 800 mm kg mm 900 mm kg mm VYLAMOVACÍ SÍLA LOPATY A NÁSADY ZAXIS 250LC / ZAXIS 250LCN Délka násady 2,19 m 2,50 m 2,96 m Vylamovací síla lopaty* ISO Vylamovací síla lopaty* SAE : PCSA 188 kn 163 kn Rypná síla násady* ISO 170 kn 156 kn 131 kn Rypná síla násady* SAE : PCSA 163 kn 155 kn 126 kn * V režimu posilovače výkonu 21

22 TECHNICKÉ ÚDAJE PRACOVNÍ DOSAHY: JEDNODÍLNÝ VÝLOŽNÍK metry E C D D Referenční rovina A B B F A 2,19 m 2,50 m 2,96 m 2,5 m metry Jednotka: mm ZAXIS 250LC / ZAXIS 250LCN Jednodílný výložník Délka násady 2,19 m 2,50 m 2,96 m A Max. rýpací dosah A Max. rýpací dosah (v opěrné rovině) B Max. hloubkový dosah B Max. hloubkový dosah (s plochým dnem výkopu 2,5 m) C Max. výškový dosah D Max. vyklápěcí výška D Min. vyklápěcí výška E Min. poloměr otáčení F Max. hloubka rýpání do svislé stěny Bez břitu pásu 22

23 PRACOVNÍ DOSAHY: DVOUDÍLNÝ VÝLOŽNÍK metry E C D D Referenční rovina B B F A A 2,19 m 2,50 m 2,96 m 2,5 m metry Jednotka: mm ZAXIS 250LC / ZAXIS 250LCN Dvoudílný výložník Délka násady 2,19 m 2,50 m 2,96 m A Max. rýpací dosah A Max. rýpací dosah (v opěrné rovině) B Max. hloubkový dosah B Max. hloubkový dosah (s plochým dnem výkopu 2,5 m) C Max. výškový dosah D Max. vyklápěcí výška D Min. vyklápěcí výška E Min. poloměr otáčení F Max. hloubka rýpání do svislé stěny Bez břitu pásu 23

24 TECHNICKÉ ÚDAJE ROZMĚRY K JEDNODÍLNÝ VÝLOŽNÍK M E D/D F N I G H L A C J DVOUDÍLNÝ VÝLOŽNÍK M B N Jednotka: mm ZAXIS 250LC ZAXIS 250LCN A Rozvor podvozku B Délka podvozku * C Světlá výška pod protizávažím D Poloměr otáčení zadní strany nástavby D Délka zadní strany nástavby E Celková šířka nástavby F Celková výška kabiny * G Min. světlá výška H Rozchod mezi středy pásů I Šířka desek pásů G 600 G 600 J Šířka podvozku K Celková šířka * L Výška pásového podvozku se 3 deskovými pásy JEDNODÍLNÝ VÝLOŽNÍK M Celková délka S násadou 2,19 m S násadou 2,50 m S násadou 2,96 m N Celková výška výložníku S násadou 2,19 m S násadou 2,50 m S násadou 2,96 m DVOUDÍLNÝ VÝLOŽNÍK M' Celková délka S násadou 2,19 m S násadou 2,50 m S násadou 2,96 m N' Celková výška výložníku S násadou 2,19 m S násadou 2,50 m S násadou 2,96 m * Bez břitu pásu G: 3 deskové pásy 24

25 NOSNOSTI Poznámky: 1. Uvedené hodnoty vycházejí z normy ISO Jmenovitá nosnost nepřekračuje 75 % statického klopného momentu stroje na pevném, rovném podkladu, nebo 87 % kapacity hydraulické soustavy. 3. Bod zatížení je v ose spojovacího čepu lopaty a násady. 4. * Udává nosnost omezenou kapacitou hydraulické soustavy m = referenční rovina. A: Poloměr vyložení při zdvihu břemene B: Výška zdvihu břemene C: Nosnost Pro zjištění nosnosti jednoduše odečtěte od následujících hodnot hmotnost lopaty a rychloupínače. ZAXIS 250LC JEDNODÍLNÝ VÝLOŽNÍK Čelní zatížení Boční zatížení nebo 360 Jednotka: kg Podmínky Výška zvedacího bodu m Poloměr vyložení 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Při max. dosahu metry Výložník 6,00 m Násada 2,19 m Protizávaží kg Pás 600 mm Výložník 6,00 m Násada 2,50 m Protizávaží kg Pás 600 mm Výložník 6,00 m Násada 2,96 m Protizávaží kg Pás 600 mm 6,0 *7 310 *7 310 *6 720 *6 720 * ,95 4,5 *9 110 *9 110 *7 410 *7 410 * * ,66 3,0 * * * ,02 1,5 * * ,09 0 (úroveň země) * * ,88-1,5 * * * ,34-3,0 * * * * * ,42-4,5 *8 520 *8 520 *7 670 * ,87 6,0 *6 300 *6 300 * ,20 4,5 *8 510 *8 510 *7 030 *7 030 * * ,88 3,0 * * * * ,24 1,5 * * * ,31 0 (úroveň země) * * ,10-1,5 *9 540 *9 540 * * ,58-3,0 * * * * * ,69-4,5 * * *9 310 *9 310 *7 810 * ,23 6,0 *5 770 *5 770 *4 920 *4 920 *4 380 * ,67 4,5 *7 720 *7 720 *6 550 *6 550 * *4 390 * ,32 3,0 * * * * * ,65 1,5 * * * * ,72 0 (úroveň země) * * * ,52-1,5 *9 370 *9 370 * * ,03-3,0 * * * * * * * ,20-4,5 * * * * * ,87 ZAXIS 250LCN JEDNODÍLNÝ VÝLOŽNÍK Čelní zatížení Boční zatížení nebo 360 Jednotka: kg Podmínky Výška zvedacího bodu m Poloměr vyložení 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Při max. dosahu metry Výložník 6,00 m Násada 2,19 m Protizávaží kg Pás 600 mm Výložník 6,00 m Násada 2,50 m Protizávaží kg Pás 600 mm Výložník 6,00 m Násada 2,96 m Protizávaží kg Pás 600 mm 6,0 *7 310 *7 310 *6 720 *6 720 * ,95 4,5 *9 110 *9 110 * * * ,66 3,0 * * * ,02 1,5 * ,09 0 (úroveň země) * * ,88-1,5 * * * ,34-3,0 * * * * * ,42-4,5 *8 520 *8 520 *7 670 * ,87 6,0 *6 300 *6 300 * ,20 4,5 *8 510 *8 510 * * * ,88 3,0 * * * * ,24 1,5 * * * ,31 0 (úroveň země) * * ,10-1,5 *9 540 *9 540 * * ,58-3,0 * * * * * ,69-4,5 * * *9 310 *9 310 * ,23 6,0 *5 770 *5 770 *4 920 *4 920 *4 380 * ,67 4,5 *7 720 *7 720 *6 550 *6 550 * * ,32 3,0 * * * * * ,65 1,5 * * * * ,72 0 (úroveň země) * * * ,52-1,5 *9 370 *9 370 * * ,03-3,0 * * * * * * * ,20-4,5 * * * * ,87 25

26 NOSNOSTI ZAXIS 250LC DVOUDÍLNÝ VÝLOŽNÍK Čelní zatížení Boční zatížení nebo 360 Jednotka: kg Výška Poloměr vyložení Při max. dosahu zvedacího 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Podmínky bodu m metry Dvoudílný výložník Násada 2,19 m Protizávaží kg Pás 600 mm Dvoudílný výložník Násada 2,50 m Protizávaží kg Pás 600 mm Dvoudílný výložník Násada 2,96 m Protizávaží kg Pás 600 mm 9,0 * * *9 340 * ,89 7,5 *9 040 *9 040 *7 960 *7 960 *6 490 * ,91 6,0 *9 750 *9 750 *8 350 *8 350 *6 680 *6 680 *5 530 * ,07 4,5 * * * * *7 140 *7 140 * * ,77 3,0 * * * * *8 080 *7 420 * * ,13 1,5 * * * * * * ,20 0 (úroveň země) * * * * * * ,99-1,5 * * * * * * ,46-3,0 * * * * * * *5 490 * ,43 9,0 *9 900 *9 900 *8 040 * ,38 7,5 *7 560 *7 560 *6 390 *6 390 *5 890 * ,24 6,0 *8 060 *8 060 *7 930 *7 930 *6 370 *6 370 *5 090 * ,35 4,5 * * *9 360 *9 360 *6 820 *6 820 * *4 730 * ,02 3,0 * * * *7 720 *7 350 * * ,37 1,5 * * * * * * * ,44 0 (úroveň země) * * * * * * * * ,23-1,5 * * * * * * * ,72-3,0 * * * * * * *5 000 * ,84-4,5 * * * * ,56 9,0 *7 140 *7 140 *6 110 * ,17 7,5 *6 880 *6 880 *5 980 *5 980 *5 170 * ,81 6,0 *5 660 *5 660 *7 250 *7 250 *6 020 *6 020 *5 130 *5 130 *4 550 * ,84 4,5 * * *8 620 *8 620 *6 460 *6 460 *5 270 *5 270 *4 260 * ,47 3,0 * * * * * * *7 300 *7 300 * * ,80 1,5 * * * *8 480 *7 540 * * ,87 0 (úroveň země) * * * * * * * * ,67-1,5 * * * * * * * ,19-3,0 * * * * * * *4 960 * ,37-4,5 * * * * *9 560 *9 560 *6 540 * ,39 ZAXIS 250LCN DVOUDÍLNÝ VÝLOŽNÍK Čelní zatížení Boční zatížení nebo 360 Jednotka: kg Podmínky Dvoudílný výložník Násada 2,19 m Protizávaží kg Pás 600 mm Dvoudílný výložník Násada 2,50 m Protizávaží kg Pás 600 mm Dvoudílný výložník Násada 2,96 m Protizávaží kg Pás 600 mm Výška Poloměr vyložení zvedacího 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Při max. dosahu bodu m metry 9,0 * * *9 340 * ,89 7,5 *9 040 *9 040 *7 960 *7 960 *6 490 * ,91 6,0 *9 750 *9 750 *8 350 *8 350 *6 680 *6 680 * ,07 4,5 * * * * * * * ,77 3,0 * * * * * * ,13 1,5 * * * * * * ,20 0 (úroveň země) * * * * * ,99-1,5 * * * * * * ,46-3,0 * * * * * *5 490 * ,43 9,0 *9 900 *9 900 *8 040 * ,38 7,5 *7 560 *7 560 *6 390 *6 390 *5 890 * ,24 6,0 *8 060 *8 060 *7 930 *7 930 *6 370 *6 370 *5 090 * ,35 4,5 * * *9 360 *9 360 *6 820 *6 820 * * ,02 3,0 * * * *7 720 *6 870 * * ,37 1,5 * * * * * * * ,44 0 (úroveň země) * * * * * * * ,23-1,5 * * * * * * * ,72-3,0 * * * * * *5 000 * ,84-4,5 * * * * ,56 9,0 *7 140 *7 140 *6 110 * ,17 7,5 *6 880 *6 880 *5 980 *5 980 *5 170 * ,81 6,0 *5 660 *5 660 *7 250 *7 250 *6 020 *6 020 * *4 550 * ,84 4,5 * * *8 620 *8 620 *6 460 *6 460 * * ,47 3,0 * * * * * * *7 300 *6 870 *5 590 *5 000 * ,80 1,5 * * * * * * ,87 0 (úroveň země) * * * * * * * ,67-1,5 * * * * * * * ,19-3,0 * * * * * * ,37-4,5 * * * * * *6 540 * ,39 26

27 VYBAVENÍ : Standardní vybavení : Volitelné vybavení MOTOR KABINA MONITOROVACÍ SYSTÉM PODVOZEK Zařízení pro dodatečnou úpravu Dvojitý vzduchový filtr Alternátor 50 A Automatický volnoběh Automatický zhášeč motoru Filtr motorového oleje kazetového typu Palivový filtr kazetového typu Ventil studeného startu Nádrž DEF/AdBlue se sítkem na vstupu a plnicím nástavcem Nádrž DEF/AdBlue s magnetickým adaptérem ISO Suchý filtr vzduchu s vyprazdňovacím ventilem (kontrolka znečištění) Vnitřní ochranná síť proti prachu Režim ovládání ECO/PWR Elektrické podávací palivové čerpadlo Vypouštěcí spojka motorového oleje Expanzní nádržka na chladivo Ochranná mřížka větráku Chladič paliva Palivový předfiltr s odlučovačem vody Uložení motoru na silentblocích Bezúdržbový předfiltr Chladič, chladič oleje a mezichladič HYDRAULICKÁ SOUSTAVA Automatický posilovač zdvihu Řídicí ventil s pojistným ventilem hlavního hydr. okruhu Plně průtočný filtr hlavního hydr. okruhu Jemný plně průtočný filtr hlavního hydr. okruhu s ukazatelem znečištění Ventil pro případné prasknutí hadic pro násadu Ventil pro případné prasknutí hadic pro výložník Pilotní filtr Posilovač výkonu Filtr sání Tlumicí ventil otoče Řídicí ventil se dvěma dodatečnými porty Proměnný pojistný ventil pro kladivo a drtič Volič pracovního režimu Ocelová odhlučněná kabina do všech klimatických podmínek Radiopřijímač AM-FM Popelník Automatická klimatizace Joystick s doplňkovými funkcemi (hydraulické kladivo) Odkládací přihrádka s externím vstupem Zapalovač cigaret 24 V Bezpečnostní kabina CRES V (vyztužená konstrukce na středovém sloupku) Držák nápojů s funkcí ohřívání a chlazení Dvoutónová elektrická houkačka Zhášeč motoru Vyztužená tónovaná (zelená) bezpečnostní okenní skla Evakuační kladívko Podlahová rohož Opěrka nohy Ostřikovač čelního skla Odkládací přihrádka Vyhřívaný a chlazený box Intervalový spínač stěračů Podsvícená vložka zámku klíčku zapalování Zaoblené bezpečnostní vrstvené sklo Vnitřní LED světlo s dveřním kontaktem Kabina s čelní mřížkou OPG dle směrnice třída II (ISO10262) Kabina s ochrannou stříškou OPG dle směrnice třídy I (ISO10262) Kabina s ochrannou stříškou OPG dle směrnice třídy II (ISO10262) Pilotní páka blokování ovládání Elektrická zásuvka 12 V Ochrana proti dešti Zadní odkládací přihrádka Samonavíjecí bezpečnostní pás Kabina s ochrannou konstrukcí ROPS proti převrácení (ISO ) Gumová anténa autorádia Sedačka: vyhřívaná, pneumaticky odpružená Nastavitelná poloha: opěradlo, loketní opěrka, výška a úhel sklonu, posun dopředu/dozadu Výstražná zařízení: přehřátí motoru, výstraha motoru, tlak motorového oleje, alternátor, rezerva paliva, ucpání filtru hydrauliky, ucpání filtru vzduchu, provozní režim, přetížení, systém poruchy SCR apod. Výstražný bzučák: přehřátí motoru, tlak motorového oleje, přetížení, systém poruchy SCR Indikace měřičů: teplota vody, počítadlo provozních hodin, spotřeba paliva, hodiny, poměr DEF/AdBlue Ostatní ukazatele: provozní režim, automatika otáček motoru, žhavení, couvací kamera, provozní podmínky apod. Výběr z 32 jazyků OSVĚTLENÍ Přední přídavná světla na střeše kabiny Zadní přídavná světla na střeše kabiny Přídavné světlo s krytem na výložníku Otočné výstražné světlo 2 pracovní světlomety NÁSTAVBA Akumulátory 2 x 126 Ah Odpojovač akumulátorů Madla na horní části nástavby Protizávaží kg Elektrické palivové čerpadlo s filtrem a autom. zastavením Palivoměr Ukazatel hladiny hydraulického oleje Uzamykatelný uzávěr plnicího hrdla palivové nádrže Uzamykatelné přístupové kryty stroje Uzamykatelná schránka na nářadí Zábradlí na platformě Couvací kamera Zpětná zrcátka (pravé a levé) Protiskluzové stupačky a madla Brzda otoče Ochranný kryt podvozku Odkládací přihrádka Šroubované řetězové kolo Zesílené články pásu pojezdu s utěsněnými spojovacími čepy Pás: 600 mm se 3 deskami Ochrana pojezdových kladek Označení směru na rámech pojezdového ústrojí Kryty trakčních motorů Brzda pojezdu Horní a dolní rolny 3 vedení pásů (na každé straně) a hydraulický napínač pásů 4 závěsná oka PŘEDNÍ PŘÍSLUŠEMSTVÍ Závěs lopaty A z lité oceli Centrální mazání Těsnicí kroužek na všech čepech lopaty Přírubový čep HN pouzdra Přítlačná deska ze zesílené syntetické pryskyřice Ochranná vrstva z karbidu wolframu Svařovaný závěs lopaty A PŘÍSLUŠENSTVÍ Příslušenství pro volič 2 rychlostí Přídavné čerpadlo (30 L/min) Pomocné potrubí Základní potrubí pro příslušenství Potrubí pro kladivo a drtič Díly pro hydrauliku kladiva a drtiče Řídicí akumulátor RŮZNÉ Global e-service Palubní počítač Standardní sada nářadí Řídicí páky s krátkým zdvihem Sluneční clona (čelní sklo / boční okno) Průhledná střecha s posuvnou roletkou Otvírací přední, horní, dolní a levé okno 2 reproduktory 4 pryžové závěsy s kapalinovými tlumiči Standardní a volitelná výbava se může lišit podle země určení. Podrobnosti získáte u svého dodavatele Hitachi. * Společnost Hitachi Construction Machinery nezodpovídá za krádeže, neboť veškeré systémy mohou jejich riziko pouze minimalizovat. 27

28 Před nasazením stroje se satelitní komunikací v jiné zemi než zemi určení bude nezbytně nutné provést určité úpravy, aby splňoval místní předpisy (včetně bezpečnostních předpisů) a zákony. Proto stroj neexportujte mimo zemi určení, dokud nezajistíte, že splňuje všechny místní předpisy a zákony. Všechny otázky týkající se skutečnosti, zda stroj splňuje příslušné požadavky, směrujte na svého prodejce Hitachi. Tyto specifikace se mohou měnit bez předchozího upozornění. Obrázky a fotografie ukazují standardní model stroje, který může nebo také nemusí obsahovat volitelné vybavení stroje, příslušenství a veškerou standardní výbavu, která je barevně odlišena a liší se i svými vlastnostmi. Přečtěte si a důkladně porozumějte Návodu k obsluze, abyste zajistili bezporuchový a bezchybný provoz stroje. Hitachi Construction Machinery KS-CS313EU Vytištěno v Evropě
