Řada ZW-5 KOLOVÝ NAKLADAČ

Transkript

1 Řada ZW-5 KOLOVÝ NAKLADAČ Označení modelu: ZW140-5B Jmenovitý výkon motoru: 113 kw (153 PS) Provozní hmotnost: kg Objem lžíce rypadla (ISO, vrchovatá): 1,5-2,1 m³

2 ZW140-5 PŘEHLED OBSAH 4-5 Komfort Komfortní pracovní prostor v kabině zvyšuje produktivitu práce 6-7 Efektivní spalování paliva Vyšší účinnost pohonných hmot zajišťuje nižší provozní náklady a nižší zatížení životního prostředí. 8-9 Manévrovací schopnosti Lepší efektivita provozu a vyšší komfort obsluhy, jakož i nižší provozní náklady s modelem ZW Údržba Každodenní prohlídky stroje mohou být prováděny snadno a rychle, což zvyšuje provozuschopnost ZW Podpora Hitachi Naši zákazníci mají k dispozici rozsáhlou nabídku služeb zákazníkům. Pokroková technologie Komfortní a pohonné hmoty šetřící jízdní výkon s novým systémem řízení HST. Nižší náklady na pohonné hmoty Nová řada kolových nakladačů ZW-5 disponuje 2 provozními režimy. Ty umožňují podle způsobu nasazení využívat aktuálně potřebný výkon stroje. Jeden je vhodný pro normální nasazení stroje a pomáhá šetřit palivo, ten druhý slouží pro náročné pracovní úkoly a zvyšuje produktivitu práce. S volitelným automatickým zhášečem motoru se spotřeba paliva při zbytečných prostojích stroje dále sníží. Maximální produktivita Nový hydraulický okruh usnadňuje kombinovanou obsluhu naklápění lopaty a zdvihu rámu nakladače při nakládání a upřednostňuje lopatu při vykládání. Vysoce výkonný motor Vodou chlazený 4 válcový přeplňovaný motor s objemem 5,2 litru zajišťuje vysoký výkon při hrabání, ohromující rychlost jízdy a nižší spotřebu paliva Technická data Zesílená náprava pro těžký provoz Nápravy Hitachi jsou proslavené svým vysokým výkonem a robustností - ideální pro práci v tvrdých provozních podmínkách. 2

3 Při konstrukci nového Hitachi ZW140-5 jsme měli před očima jasný cíl: splnit Vaše vysoká očekávání. Z hlediska produktivity, komfortu, progresivní technologie, ohleduplnosti k životnímu prostředí a snadné údržby, se to podařilo ve všech ohledech. Splňuje nejen očekávání našich zákazníků ohledně vysoké kvality a spolehlivosti stroje, ale poskytuje obsluze stroje rovněž bezpečnější pracovní prostředí, komfortnější kabinu, snadnější obsluhu ovládacích prvků a celkově stroj reaguje na pokyny obsluhy rychle a přesně. Pro zajištění optimální dostupnosti nového ZW140-5 jsme do konstrukce stroje zahrnuli prvky snadné údržby. Nabízíme rovněž programy pružné podpory Hitachi Support Chain, které dokáží zákazníkům, kteří si to přejí dále zlepšit provozuschopnost stroje a lépe ochránit jejich investici. Prostorná kabina Vyhřívaná, pneumaticky odpružená sedačka s nastavením polohy v podélném směru poskytuje větší prostor pro nohy. Sklápěcí teleskopický sloupek řízení se přizpůsobí Vaší postavě a umožní vytvořit další prostor. Maximální komfort a pohodlí Automatická klimatizace reguluje teplotu uvnitř kabiny a volitelný filtr vzduchu umožňuje pracovat i na skládkách průmyslového odpadu. Zvuková izolace účinně chrání obsluhu před pronikáním hluku ze staveniště do kabiny stroje. Bezpečnost obsluhy stroje Jednodílné čelní sklo a velká sluneční clona dále zlepšily výhled ze sedačky řidiče do pracovního prostoru stroje. Rychlé a snadné provádění údržby Zcela přepracovaná konstrukce motoru zajišťuje snadný přístup ke kontrolním místům a umožňuje rychlou údržbu ze země. Řízení převodovky Plně automatická převodovka HST vybere vždy nejvhodnější převod pro jízdu i hrabání. 3

4 ZW140-5 KOMFORT Prostorná kabina nového kolového nakladače ZW140-5 byla projektována s cílem maximálního komfortu obsluhy. Hitachi provedl několik změn na konstrukci kabiny, aby poskytla obsluze větší prostor, nabídla lepší výhled do pracovního prostoru a celkově zlepšil dojem z obsluhy stroje. Kromě toho jsou nové kolové nakladače vybaveny celou řadou praktických a snadno použitelných funkcí. Nejvyšším cílem bylo učinit z obsluhy nové řady ZW-5 skutečný zážitek pro řidiče - více zábavy a méně únavy na konci dlouhé pracovní směny. 4

5 Co se týče komfortu obsluhy, nemá nová řada ZW-5 konkurenci Radost posedět Hitachi zahrnula komfort obsluhy stroje již do návrhu nové řady ZW-5 kolového nakladače s cílem poskytnout Vám větší pocit radosti a uspokojení v průběhu pracovního dne. Široké sklápěcí schůdky umožňují rychlý a snadný přístup do kabiny. Vyhřívaná, pneumaticky odpružená sedačka s nastavitelnou bederní opěrkou je v zájmu většího prostoru pro nohy posuvná dopředu-dozadu ještě ve větším rozsahu, než u předchozího modelu stroje. Opěrka zápěstí, loketní opěrka a celá pravá konzola jsou ergonomicky uspořádané. Naklápěcí teleskopický sloupek řízení byl rovněž přemístěn, aby umožnil při správném nastavení další zvětšení volného prostoru pro obsluhu. Příjemné pracovní podmínky Rušná staveniště a kamenolomy mohou vytvářet stresující prostředí pro práci, ale Hitachi se podařilo do nové řady kolových nakladačů ZW-5 začlenit celou řadu nových vlastností, pro vyvolání příjemné pracovní pohody, bez ohledu na podmínkách staveniště. Účinná klimatizace reguluje teplotu uvnitř kabiny. Klimatizace může být vybavena volitelným filtrem vzduchu pro práci v prostředí skládek průmyslových odpadů a uzavřených prostor. Úroveň hluku v kabině byla výrazně snížena díky kvalitní zvukové izolaci. Odkládací prostory Prodloužené pracovní směny přinášejí nutnost trávit většinu dne uvnitř kabiny kolového nakladače ZW-5. Hitachi proto začlenil do návrhu nového stroje řadu praktických vlastností, které u Vás vyvolají skutečně příjemné pocity z pobytu v kabině. Kabina je dostatečně prostorná pro umístění potravinové schránky s Vaším obědem za nebo vedle sedačky řidiče. Rovněž kabina je vybavena dostatečně velkým chladicím boxem pro odložení 4 konzerv nebo lahví, který je chlazen klimatizací. V kabině je rovněž vlevo vedle sedačky držák nápojů pro uložení láhve s objemem 1.5 litrů. Potěšení z každého dne Spokojená obsluha je rovněž produktivnější. Proto jsme rozšířili všestrannost audio systému tak, abyste mohli poslouchat v průběhu práce Vaši oblíbenou hudbu. Stereo autorádio AM/FM je nyní vybaveno automatickým laděním stanic a 2 reproduktorový stereo zvuk se vyznačuje vynikající kvalitou zvuku. Díky MP3 dokovací stanici umožňuje rovněž připojit Váš osobní MP3 přehrávač. Hlavní charakteristiky stroje Vyhřívaná, pneumaticky odpružená sedačka Velkorysý prostor pro nohy Ergonomicky uspořádaný ovládací panel Ve 2 směrech stavitelný sloupek řízení Snadný přístup do kabiny po širokých šikmých schůdcích Vstup AUX s odkládacím prostorem pro MP3 přehrávač Výkonná klimatizace 5

6 ZW140-5 EFEKTIVITA SPOTŘEBY PALIVA Hitachi konstruoval novou řadu kolových nakladačů ZW-5 tak, aby byly stroje vysoce výkonné a produktivní bez ohledu na druh staveniště a přitom spotřebovaly výrazně méně paliva, než předchozí modely. Více vlastností ZW140-5 zaručuje vyšší efektivitu spotřeby paliva, což umožňuje dosáhnout nižších provozních nákladů i menšího zatížení životního prostředí. Stroj splňuje nejen požadavky nejnovějších emisních norem EU, ale rovněž zajišťuje lepší rentabilitu provozu. 6

7 Výkon motoru Nižší spotřeba pohonných hmot = nižší provozní náklady 2 pracovní režimy Aby se minimalizovala spotřeba paliva a maximalizovala produktivita práce, je nový kolový nakladač řady ZW-5 vybaven dvěma pracovními režimy: "Standard" a "P" (Power = výkon). Standardní režim umožňuje plynulé a účinné zrychlení v průběhu nakládání, v běžném provozu a při jízdě po rovném terénu. Lepším řízením otáček motoru se spotřeba pohonných hmot snížila o 20 %. Režim "P" je znamenitý při požadavku na větší trakční sílu stroje, což potřebujete při hrabání v těžkém terénu a jízdě do svahu. Pro lepší produktivitu práce byly zvýšeny maximální otáčky motoru přibližně o 10 %, což má za následek vyšší rychlost zdvihu rámu nakladače a větší sílu při záběru při hrabání v těžkém terénu a jízdě s nákladem do prudších svahů. režim P Nový systém HST řízení převodovky Inženýři Hitachi vybavili model ZW140-5 novým systémem HST řízení převodovky, s jehož pomocí se jim podařilo snížit spotřebu paliva při hrabání o téměř 20 %*. Kromě toho má kolový nakladač díky systému HST o 11 až 18 %* nižší spotřebu paliva při jízdě. Ukazatel ECO Na ukazateli ECO může řidič sledovat, kdy pracuje kolový nakladač v úsporném jízdním režimu ECO, což pomáhá při úsporné obsluze stroje a podporuje úsporu paliva. Spotřeba paliva bude díky automatickému řízení otáček motoru za každých okolností minimální možná. Ukazatel ECO se při nadměrně silném zrychlení nebo při podřazení vypne, aby šetřil palivo. Automatický zhášeč motoru Volitelná funkce automatického zhášení motoru stroje zlepšuje dále efektivitu spotřeby paliva tím, že zamezuje plýtvání paliva a zbytečným exhalacím výfukových plynů. Pomocí této funkce motor 1 minutu po zařazení neutrálu automaticky zhasne. Standardní Otáčky motoru (*v porovnání s modelem ZW-1) Hlavní charakteristiky stroje Jednodušší pracovní režim Nový systém HST řízení převodovky Ukazatel ECO Automatické zhášení motoru 7

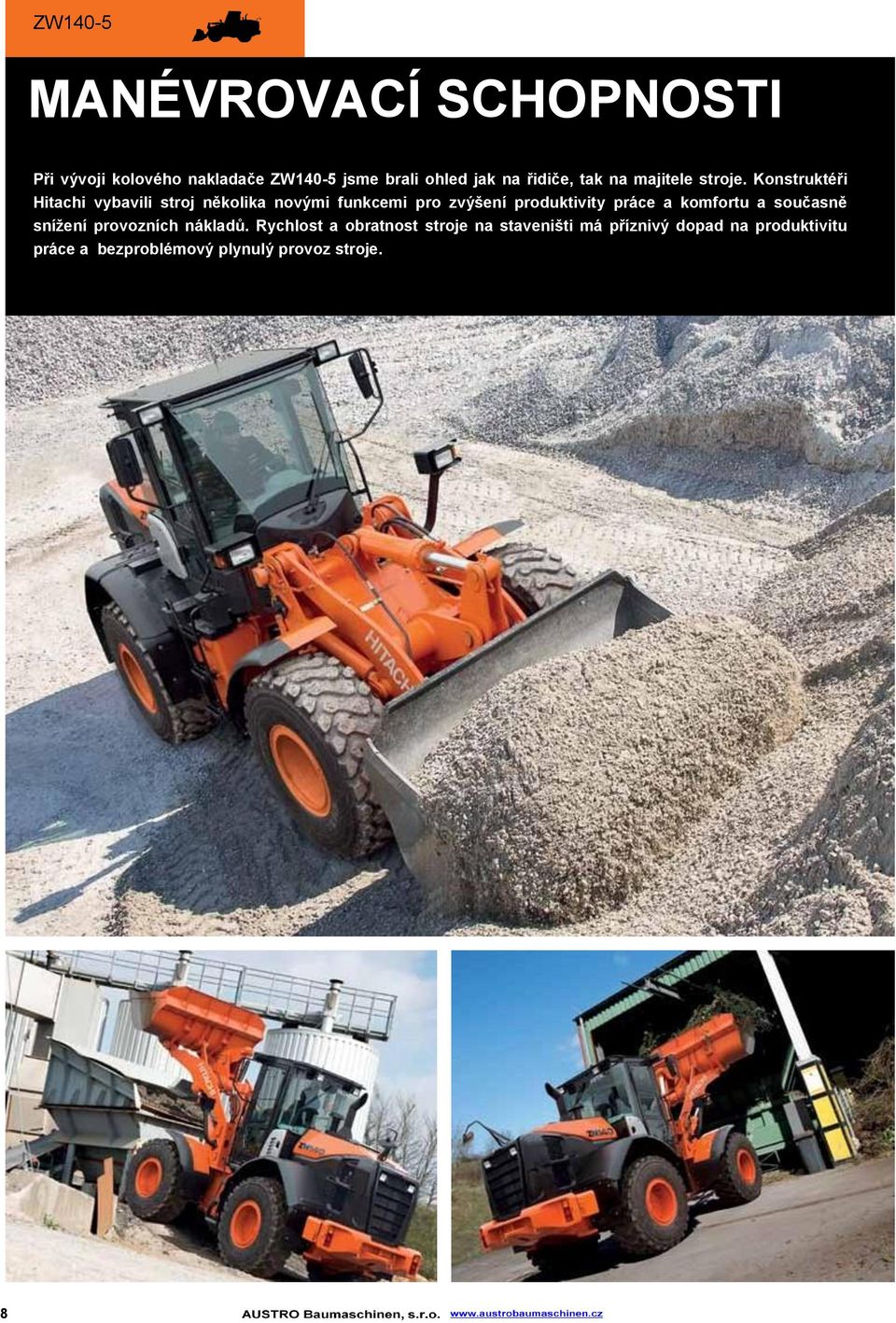

8 ZW140-5 MANÉVROVACÍ SCHOPNOSTI Při vývoji kolového nakladače ZW140-5 jsme brali ohled jak na řidiče, tak na majitele stroje. Konstruktéři Hitachi vybavili stroj několika novými funkcemi pro zvýšení produktivity práce a komfortu a současně snížení provozních nákladů. Rychlost a obratnost stroje na staveništi má příznivý dopad na produktivitu práce a bezproblémový plynulý provoz stroje. 8

9 Bezproblémové a snadné nasazení na všech staveništích Nový systém HST řízení převodovky ZW140-5 má díky novému KST řízení převodovky lepší manévrovací schopnosti. Je vybaven dvěma pracovními režimy: "Standard" a "P". Pro volbu pracovního režimu je rozhodující druh práce a vlastnosti podloží. Oba režimy mají svou maximální rychlost jízdy a při každé změně rychlosti nabízí maximální sílu záběru. Systém HST řízení převodovky umožňuje plynulou změnu rychlosti. S pomocí spínače 1. rychlostního stupně může řidič stroje nastavit maximální rychlost jízdy na 1. rychlostní stupeň na 13 km/h. 1. Přepínač řazení převodových stupňů Řidič může nastavit pomocí spínače 1. převodového stupně rychlost jízdy tak, aby řidič/stroj při krátkém pracovním nasazení (přejezdech) nemusel řadit. Na prvním převodovém stupni můžete nastavit nejvyšší rychlost pomocí přepínače režimu mikropojezdu (plíživé rychlosti) na rozsah 1 až 7 km/hod. V rozsahu od 7 do 13 km/h může být nejvyšší rychlost nastavena pomocí přepínače 1. převodového stupně. Díky tomu nemusí být plynový pedál na malých staveništích znovu nastavován. Řízení síly záběru Řízení síly záběru ZW140-5 umožňuje nalezení perfektního vyvážení mezi silou záběru a přední hrabací silou, což umožňuje dosáhnout vynikajícího rypného výkonu. Síla záběru může být přizpůsobena podle pracovního režimu na měnící se zatížení. Bez řízení síly záběru nemohlo být dosaženo dostatečné trhací síly při hrabání. Řízení trakční síly Řízení trakční síly přináší prospěch, pokud musí ZW140-5 pracovat na kluzkém, sněhem pokrytém nebo bahnitém podloží. Maximální záběr síly kol stroje musí být omezen, aby se zabránilo prokluzu kol, jejich opotřebení a plýtvání palivem a aby se docílilo nízkých provozních nákladů. To je zejména při lehké práci velmi efektivní. Pedál mikropojezdu Obsluhou pedálu mikropojezdu dojde ke snížení rychlosti jízdy ZW140-5 i bez brzdění, přičemž jsou i nadále pro výkopové práce k dispozici maximální otáčky motoru. To je obzvlášť dobré při práci na malých staveništích a v omezeném pracovním prostoru, jakož i při krátkých pracovních přejezdech. Hlavní charakteristiky stroje Řídicí systém HST Řízení trakční síly Řízení záběru síly Spínač rychlosti na 1 převodový stupeň Pedál mikropojezdu 9

10 ZW140-5 ÚDRŽBA Kdekoli pracujete s Vaším ZW140-5, můžete se spolehnout na vysokou úroveň produktivity a provozuschopnosti stroje. To díky více novým funkcím, které umožňují obzvlášť rychlé a pohodlné provádění každodenní kontroly a údržby stroje. Tak můžete kupříkladu provádět denní prohlídky stroje přímo ze země, protože lze novou kapotu motoru a masku chladiče zcela otevřít, čímž poskytují snadný a pohodlný přístup ke všem důležitým kontrolním bodům. Nová řada ZW-5 kolových nakladačů byla navržena pro rychlejší a jednodušší údržbu stroje, s cílem zkrátit na absolutní minimum všechny zbytečné prostoje a dosáhnout maximální možné produktivity práce. 10

11 Více práce s kolovým nakladačem ZW-5 Pohodlnější nastupování Hitachi vybavila novou řadu kolových nakladačů ZW-5 různými funkcemi, které Vám ušetří čas a usnadní práci na staveništi. Mnoho krytů na tomto stroji může být zcela otevřeno, abyste si mohli rychle a pohodlně dosáhnout kontrolní místa stroje pro jeho každodenní údržbu. Mnoho dílů - například tlakové maznice, ukazatel hladiny olejů a palivový filtr - jsou snadno dostupné přímo ze země. Pro provoz v prašném prostředí, např. v zemědělství nebo skládkách odpadu, může být nová řada ZW-5 kolových nakladačů vybavena volitelným chladičem s většími mezerami mezi žebry chladiče, aby se zabránilo jeho zanesení. S pomocí přední konzoly můžete při zapnutí zapalování vyvolat plán pravidelné údržby, což Vám pomůže předcházet poruchám, pokaždé když otočíte klíčkem zapalování. Jednoduché čištění Rychlá a snadná běžná údržba je velmi důležitá pro dosažení vysoké produktivity práce na staveništi. Nové kolové nakladače Hitachi ZW-5 jsou schopné pracovat déle díky praktickým funkcím, jako je například větrák chladiče, s automatickou změnou směru otáčení. Větrák bude každých 30 minut provozu přepnut na 1 minutu na reverzní chod, což umožňuje snadné vyčištění chladiče bez zbytečných prostojů a víceprací. V běžných provozních podmínkách pak může být vyčištění podle potřeby spuštěno i ručně. Hlavní charakteristiky stroje Každodenní údržba prováděná ze země Automatická změna směru otáčení větráku Rychlý a snadný přístup při údržbě a opravách Volitelný řídký chladič (s většími mezerami mezi žebry chladiče) 11

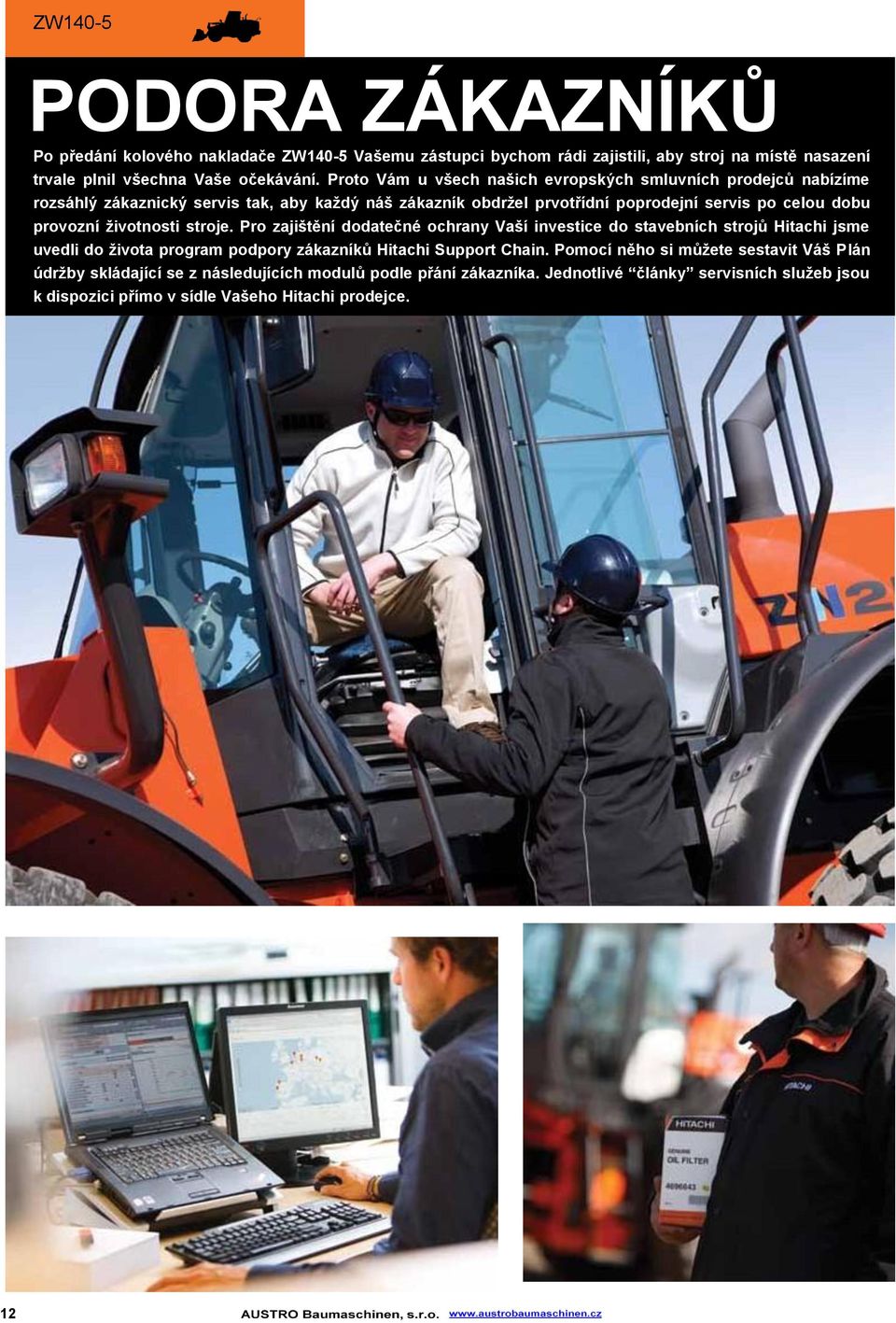

12 ZW140-5 PODORA ZÁKAZNÍKŮ Po předání kolového nakladače ZW140-5 Vašemu zástupci bychom rádi zajistili, aby stroj na místě nasazení trvale plnil všechna Vaše očekávání. Proto Vám u všech našich evropských smluvních prodejců nabízíme rozsáhlý zákaznický servis tak, aby každý náš zákazník obdržel prvotřídní poprodejní servis po celou dobu provozní životnosti stroje. Pro zajištění dodatečné ochrany Vaší investice do stavebních strojů Hitachi jsme uvedli do života program podpory zákazníků Hitachi Support Chain. Pomocí něho si můžete sestavit Váš Plán údržby skládající se z následujících modulů podle přání zákazníka. Jednotlivé články servisních služeb jsou k dispozici přímo v sídle Vašeho Hitachi prodejce. 12

13 Chraňte Vaše investice využitím naší nabídky celé řady poprodejních služeb e-service po celém světě Nový kolový nakladač ZW-5 je vybaven komunikačním systémem GPRS*. Tento systém vysílá podrobné informace o stroji přímo na hlavní server Hitachi. Všechny tyto údaje pak máte přístupné i Vy prostřednictvím celosvětové databáze e-service. K tomu potřebujete pouze internetové připojení a Vaše přihlašovací údaje ke službě e-service. Pomocí služby Global e-service tak můžete tyto údaje čerpat jak Vy, tak Váš Hitachi prodejce. Tato služba umožňuje decentralizované řízení Vašeho vozového parku. Váš Hitachi prodejce Vám díky této online službě může poskytovat proaktivní preventivní údržbu a odpovídající výhodné nabídky. Aktuální informace o stavu Vašeho kolového nakladače ZW-5 jsou k dispozici nepřetržitě po 24 hodin denně. K poskytovaným informacím o stroji patří například počet provozních hodin, spotřeba pohonných hmot, provozní režim a pracoviště (aktuální místo nasazení) stroje. Pomocí těchto informací můžete snížit provozní náklady, efektivněji plánovat nasazení strojů a kontrolovat údržbu stroje v terénu. Tím dosáhnete optimální výkon stroje a současně minimální prostoje. Technická podpora Zkušený, perfektně proškolený tým našich servisních pracovníků kombinuje vhodně celosvětovou kompetenci odborníků Hitachi Construction Machinery s aktuálními podmínkami přímo u zákazníka. Se zřetelem na služby zákazníkům sledujeme proaktivní přístup a dbáme na přiměřené proškolování pracovníků našich autorizovaných prodejců. Tím jsme docílili celosvětově dostupnost odborných kompetencí každého jednotlivého technika v naší obchodní síti. Rozšířená záruka a servisní smlouvy Každý nový model stroje Hitachi je chráněn kompletní zárukou výrobce. V některých případech náročných provozních podmínek nebo ve snaze snížení nákladů na opravy bude nezbytné pro Váš nakladač ZW-5 sjednat dodatečný balíček služeb. Náš prodejce Vám v této souvislosti nabídne program rozšířené záruky (HELP Hitachi Extended Life Program), jakož i obsáhlé servisní smlouvy umožňující nastavit ideální podmínky pro optimalizaci výkonu Vašeho nového kolového nakladače ZW-5. Náhradní a vyměnitelné díly Hitachi má v nabídce různé díly pro uspokojení Vašich požadavků. Kromě našich originálních dílů Vám nabídneme následující možnosti: pokud je Váš stroj již více let v provozu, má Hitachi v nabídce za příznivé ceny tzv. druhou sadu originálních náhradních dílů. pro náročné použití nebo pracovní prostředí má Hitachi v nabídce díly se zvýšenou odolností a výkonem. hledáte-li ekonomické řešení pro preventivní výměnu, jsou naše náhradní díly ideální volbou. Pokud se rozhodnete, můžete v každém případě rovněž opustit osvědčenou kvalitu a záruku Hitachi. Další informace k výše uvedeným nabídkám obdržíte u Vašeho Hitachi prodejce. * komunikační systém GPRS patří ke standardní výbavě nových kolových nakladačů ZW. Použitelnost komunikačních systémů však závisí na licenčních podmínkách ve Vaší zemi. Budete-li si přát další informace nebo požadujete účet Global e-service, obraťte se prosím na Vašeho Hitachi prodejce. Hlavní charakteristiky stroje Nepřetržitá kontrola 24/7 všech strojů přímo z Vaší kanceláře Decentralizovaná kontrola spotřeby pohonných hmot na dálku Kontrola aktuálního a předchozího stanoviště stroje a přesunů stroje Ukazatel stavu údržby a vyměněných dílů pro všechny Vaše stroje ové zprávy hlásící výstrahy stroje, neočekávané přesuny stroje, apod. 13

14 TECHNICKÁ DATA MOTOR Model... Isuzu 4HK1 Typ... vodou chlazený 4 válec s přímým vstřikováním Sání... turbokompresor a chladič plnícího vzduchu Dodatečná úprava... tlumič výfuku s filtrem pevných částic Počet válců... 4 Jmenovitý výkon Brutto kw (156 PS) při min -1 (U/min) ISO 9249, Netto kw (153 PS) při min -1 (U/min) Max. kroutící moment. 622 Nm při min -1 (U/min) Vrtání a zdvih mm x 125 mm Zdvihový objem... 5,193 l Akumulátory... 2 x 12 V Filtr vzduchu... 2 vložkový, suchý filtr s kontrolkou znečištění Výkon motoru (kw) Kroutící moment motoru HNACÍ ÚSTROJÍ Otáčky motoru (min -1 ) Převodovka... Elektronicky ovládaný hydrostatický pohon se 2 hydromotory a sčítací převodovkou: pevný redukční převod, automatické řazení pod zatížením s předlohovou hřídelí Chladící systém... s nuceným oběhem Rychlost jízdy* (dopředu / dozadu) ,0 / 7,0 km/h ,0 / 13,0 km/h ,0 / 20,0 km/h ,0 / 39,0 km/h * s pneu 20.5 R25 (L3) (Nm) NÁPRAVA A REDUKČNÍ POHON KOL Hnací systém... pohon všech kol Přední a zadní náprava.. kyvadlová polonáprava Přední... upevněná k přednímu rámu Zadní... centrální čepové uložení Redukční převod a diferenciální převodovka. 2 stupň. diferenciál s rozdělením krout.momentu Úhel výkyvu nápravy... celkem 20 (+10, -10 ) Redukční převod... HD planetová převodovka v olejové lázni PNEUMATIKY Rozměr pneu R25 (L3) Volitelně... viz přehled ke standardní a volitelné výbavě BRZDY Provozní brzda... V olejové lázni uložená kotoučová brzda s účinkem na všechna 4 kola. HST pohon (hydrostatická převodovka) působí přídavný hydraulický brzdný účinek Lamelová parkovací brzda... zatížená pružinou, s hydraulickým uvolněním kotoučová brzda v olejové lázni ŘÍZENÍ Typ... řízení kloubového podvozku Úhel natočení kol... v obou směrech 40 ; celkem 80 Válec... dvojčinný válec Počet x vrtání x zdvih... 2 x 65 mm x 419 mm HYDRAULICKÝ SYSTÉM Rám zdvihu nakladače a naklápění lopaty jsou ovládány 1 řídicí pákou. Obsluha rámu nakladače. 4 polohový ventil: zdvih, přidržení, sklápění a vznášení Obsluha lopaty s automatickým řízením návratu lžíce ke hrabání... 3 polohový ventil: naklopení, přidržení, vyklopení Hlavní čerpadlo (nakládání a řízení)... zubové čerpadlo 189,2 l/min při min -1 (U/min) při 20,6 MPa (210 kgf/cm 2 ) Seřízení pojistného tlaku... 20,6 MPa (210 kgf/cm 2 ) HST - plnící čerpadlo... zubové čerpadlo 53,9 l/min při min -1 (U/min) při 2,45 MPa (25 kgf/cm 2 ) Plnící čerpadlo převodovky... zubové čerpadlo 17,6 l/min při min -1 (U/min) při 1,96 MPa (20 kgf/cm 2 ) Hydraulický válec Typ... dvojčinný Počet x vrtání x zdvih... rám zdvihu: 2 x 125 mm x 620 mm lopata: 1 x 150 mm x 445 mm Filtr... plně průtočný 10 mikronový zpětný filtr v nádrži hydrauliky Pracovní cyklus hydrauliky zdvih rámu nakladače.. 5,5 sec (4,8 sec) sklápění rámu nakladače. 3,5 sec (3,5 sec) vyklopení lopaty... 1,1 sec (1,1 sec) celkem... 10,1 sec (9,4 sec) ( ): hodnoty v režimu Power OBJEM PROVOZNÍCH KAPALIN Palivová nádrž l Chladivo motoru... 24,0 l Motorový olej... 18,0 l Převodovka... 10,0 l Diferenciál přední nápravy a náboj kola. 25,0 l Diferenciál zadní nápravy a náboj kola.. 25,0 l Nádrž hydrauliky... 80,0 l 14

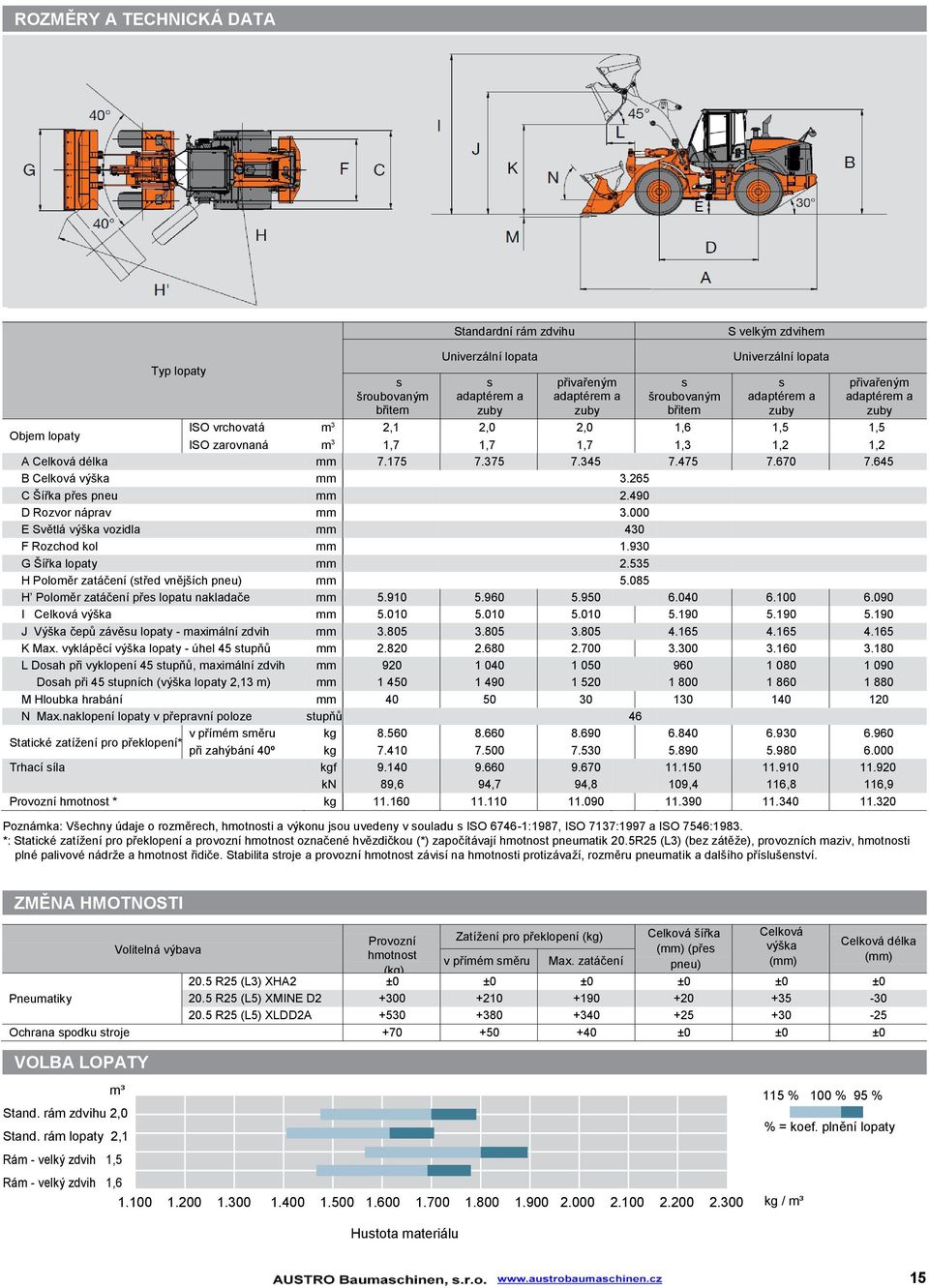

15 ROZMĚRY A TECHNICKÁ DATA Standardní rám zdvihu S velkým zdvihem Typ lopaty s šroubovaným břitem Univerzální lopata s adaptérem a zuby přivařeným adaptérem a zuby s šroubovaným břitem Univerzální lopata s adaptérem a zuby přivařeným adaptérem a zuby Objem lopaty ISO vrchovatá m 3 2,1 2,0 2,0 1,6 1,5 1,5 ISO zarovnaná m 3 1,7 1,7 1,7 1,3 1,2 1,2 A Celková délka mm B Celková výška mm C Šířka přes pneu mm D Rozvor náprav mm E Světlá výška vozidla mm 430 F Rozchod kol mm G Šířka lopaty mm H Poloměr zatáčení (střed vnějších pneu) mm H Poloměr zatáčení přes lopatu nakladače mm I Celková výška mm J Výška čepů závěsu lopaty - maximální zdvih mm K Max. vyklápěcí výška lopaty - úhel 45 stupňů mm L Dosah při vyklopení 45 stupňů, maximální zdvih mm Dosah při 45 stupních (výška lopaty 2,13 m) mm M Hloubka hrabání mm N Max.naklopení lopaty v přepravní poloze stupňů 46 v přímém směru kg Statické zatížení pro překlopení* při zahýbání 40º kg Trhací síla kgf kn 89,6 94,7 94,8 109,4 116,8 116,9 Provozní hmotnost * kg Poznámka: Všechny údaje o rozměrech, hmotnosti a výkonu jsou uvedeny v souladu s ISO :1987, ISO 7137:1997 a ISO 7546:1983. *: Statické zatížení pro překlopení a provozní hmotnost označené hvězdičkou (*) započítávají hmotnost pneumatik 20.5R25 (L3) (bez zátěže), provozních maziv, hmotnosti plné palivové nádrže a hmotnost řidiče. Stabilita stroje a provozní hmotnost závisí na hmotnosti protizávaží, rozměru pneumatik a dalšího příslušenství. ZMĚNA HMOTNOSTI Pneumatiky Volitelná výbava Provozní hmotnost (kg) Zatížení pro překlopení (kg) v přímém směru Max. zatáčení Celková šířka (mm) (přes pneu) Celková výška (mm) Celková délka (mm) 20.5 R25 (L3) XHA2 ±0 ±0 ±0 ±0 ±0 ± R25 (L5) XMINE D R25 (L5) XLDD2A Ochrana spodku stroje ±0 ±0 ±0 VOLBA LOPATY m³ Stand. rám zdvihu 2,0 Stand. rám lopaty 2,1 Rám - velký zdvih 1,5 Rám - velký zdvih 1, % 100 % 95 % % = koef. plnění lopaty kg / m³ Hustota materiálu 15

16 VÝZBROJ KABINA Nastavitelný sloupek řízení se systémem POP-UP Pneu. odpružená sedačka s opěrkou hlavy a vyhříváním: tlumení odpružení, sklon loketních opěrek, textilní potah, podélná poloha, výška a sklon opěrky hlavy, bederní opěrka, sklon opěradla, hloubka sedáku, hmotnost/výška řidiče AM/FM rádio se vstupem AUX pro digitální audio přehrávač Popelník, zapalovač cigaret Automatická klimatizace s jednoduchým filtrem sání s dvojitým filtrem sání Věšák na oděv Odmrazovač předního a zadního skla Přihrádka na rukavice Spodní zpětné zrcátko vzadu Couvací kamera a monitor Zpětné zrcátko vnitřní (2) venkovní (2) venkovní (vyhřívané, 2) Bezpečnostní pás, 50 mm ROPS (ISO3471), FOPS (ISO3449): vícevrstvá hluková a protivibrační izolace Gumová podlahová rohož Úložné a odkládací prostory držák nápojů držák digitálního audio přehrávače (např.ipod) držák dokumentů vyhřívaný a chlazený box kapsa na opěradle sedačky Sluneční clona Tvarovaný volant s točítkem Zabarvené bezpečnostní sklo: přední vrstvené bezpečn.; ostatní : tvrzená Ostřikovač předního a zadního okna Stěrač předního a zadního okna ELEKTRICKÝ SYSTÉM Výstraha při zpátečce Akumulátory Standardní akumulátory (80 Ah A) Akumulátory s vysokou kapacitou (128 Ah A) Odpojovač akumulátorů Řídící systém automatického zhášeče motoru Zajištění proti krádeži Elektrická zásuvka 12V CHLADÍCÍ SYSTÉM Automatická reverze otáčení větráku s termořízením Ochranná mřížka větráku Chladič chladič se standardní vzdáleností lamel řídká maska chladiče (s větší vzdáleností žeber) OSVĚTLENÍ Brzdová a koncová světla Obrysová světla Hlavní přední světlomety Otočné výstražné světlo (maják) Směrová světla s funkcí výstražných světel Pracovní světlomet pracovní světlomety na kabině, přední (2) pracovní světlomety v mřížce chladiče, zadní (2) přídavné světlomety na kabině, přední (2) pracovní světlomety na kabině, zadní (2) HNACÍ ÚSTROJÍ Spínač mikropojezdu Diferenciál diferenciál s vyrovnáním kroutícího momentu (TPD), přední a zadní lamelový samosvorný diferenciál (LSD), přední a zadní) Omezovač rychlosti jízdy (20 km/h) Elektronicky řízený pohon HST Páka dopředu / dozadu Volič dopředu / dozadu Tlačítko režimu Power Tlačítko posilovače výkonu Tlačítko omezovače rychlosti1. převod. stupně MOTOR Přívod vzduchu Ochranná stříška proti dešti Předčistič - cyklónový Předčistič přívodního vzduchu (Turbo II) Dvojitý filtr vzduchu Filtr motorového oleje - typ patrona Palivový předfiltr - typ patrona Palivový filtr - typ patrona Vypouštěcí otvor motorového oleje Výkonný odlučovač vody MONITOROVACÍ SYSTÉM Přístroje: teploměr chladiva, palivoměr, HST-teplota oleje Kontrolky: Znečištění filtru vzduchu, obrysová světla, uzamknutí řídicí páky, vybití akumulátoru, výstraha motoru, obrácený chod větráku, volič pojezdu dopředu/dozadu, ucpání palivového filtru, dálková světla, HST-teplota oleje, HST-výstraha, údržba, filtr pevných částic (oranžová), parkovací brzda, režim Power, žhavení, bezpečnostní pás, servis, směrová světla, odlučovač vody, pracovní světlomety LCD-univerzální zobrazovač: Hodiny, ECO, V-N-R/poloha řazení, počítadlo provozních hodin, počítadlo kilometrů, interval výměny, tlumení kývání, otáčkoměr, spínač pro ovládání trakční síly Výstražné kontrolky: nízký tlak brzdové kapaliny, nízký tlak motorového oleje, hladina hydraul. oleje, filtr pevných částic (červená), přehřátí, nízký tlak oleje v řízení BRZDOVÝ SYSTÉM Automatická, zatížená pružinou, s hydraulickým uvolněním, v olejové lázni, kotoučová parkovací brzda Plně hydraulický dvouokruhový brzdový systém V olej. lázni uložené lamelové brzdy s účinkem na všechna 4 kola 16

17 HYDRAULICKÝ SYSTÉM Automat. nastavení vodorovné polohy lopaty (automat. návrat ke hrabání) Řídicí páka pro řídící ventil se 3 šoupátky multifunkční páčka (páčka MF) a páčka AUX pro 3. funkci 2 řídicí páky a páčka AUX pro 3. funkci hfiltr hydraulického oleje y dsystém vznášení rámu zdvihu nakladače r Koncová poloha rámu zdvihu nakladače a ustavoznak nádrže li csystém regulace podvozku (typ VYP-AUTO) k é h o PNEUMATIKY o 20.5 R25 (L3) XHA2 l20.5 R25 (L5) XMINE D2 e j20.5 R25 (L5) XLDD2A e - vnitřní schéma ovládání (3. - lopata - rám zdvihu nakladače) - vnější schéma ovládání (lopata - rám zdvihu - 3.) Pro řídící ventil se 4 šoupátky Páčka MF a vstup AUX joysticku pro 3. a 4. funkci 2 páky a 2 páčky AUX pro 3. a 4. funkci - vnitřní schéma ovládání (4. 3. lopata - rám zdvihu nakladače) 2 páky a páčka AUX pro 3. a 4. funkci Spínač blokování řídicích pák RŮZNÉ Blokovací tyč kloubového řízení Spodní kryt stroje (šroubovaný) Chránič prořezávací lišty lopaty Chránič hydraulických válců lopaty Protizávaží zabudované Tažná tyč s pojistným čepem Čerpadlo nouzového řízení Blatník pro 20.5 R25 standardní příslušenství přední a zcela zakryté zadní blatníky se zástěrkami přední a z půlky zakryté zadní blatníky přední a z půlky zakryté zadní blatníky se zástěrkami Global e-service Rám zdvihu standardní rám zdvihu rám zdvihu nakladače s velkým zdvihem Závěsná oka Palubní počítač Opatření proti odcizení stroje kryt akumulátoru s uzamykatelným držákem uzamykatelná kapota motoru uzamykatelný uzávěr plnícího hrdla palivové nádrže Držák zadní SPZ Homologace pro provoz po veřejných komunikacích Sada pro německou homologaci: Chránič břitu lžíce, držák zadní SPZ, reflexní samolepky, zakládací klín kol Sada pro italskou homologaci: Chránič břitu lžíce, blokovací tyč kloubového řízení, držák zadní SPZ, reflexní samolepky, maják Systém ochrany proti krádeži* Zakládací klíny volitelné příslušenství Standardní a volitelná výbava se může lišit podle země určení, proto se poraďte s Vaším Hitachi dodavatelem. * Hitachi Construction Machinery nemůže být odpovědná za krádež, neboť jakýkoli systém může riziko odcizení jen minimalizovat. 17

18 18 PRO VAŠE POZNÁMKY

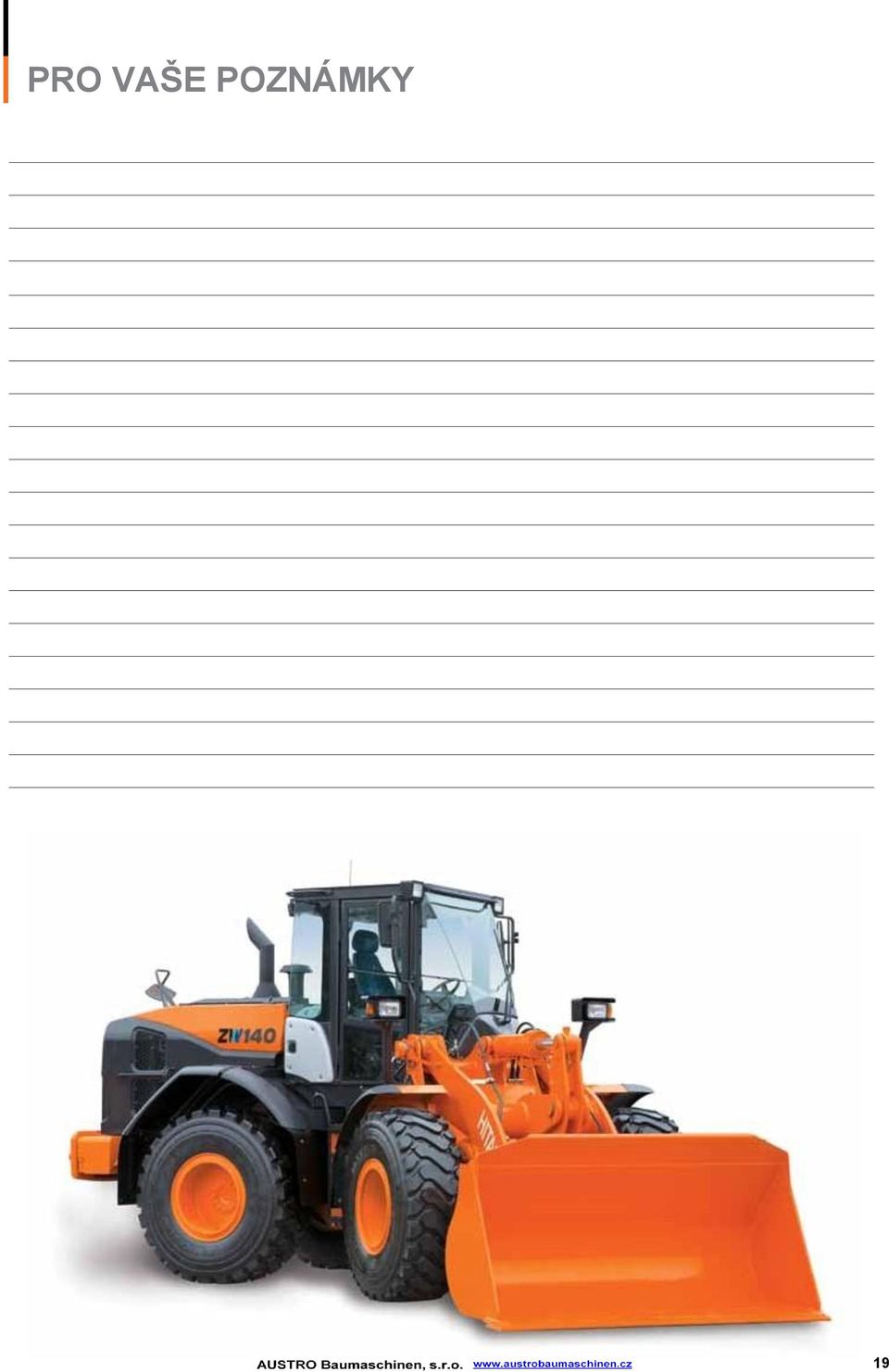

19 PRO VAŠE POZNÁMKY 19

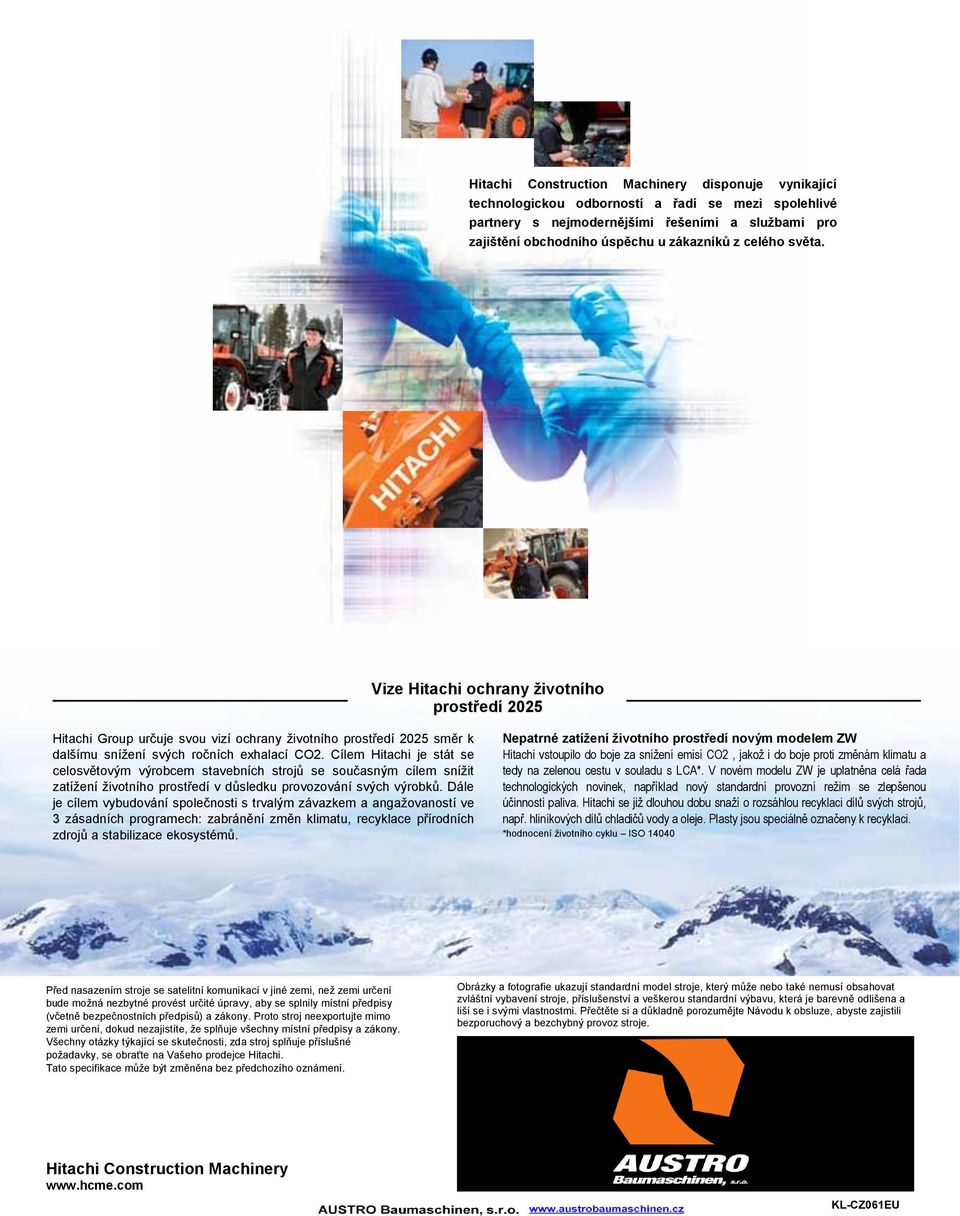

20 Hitachi Construction Machinery disponuje vynikající technologickou odborností a řadí se mezi spolehlivé partnery s nejmodernějšími řešeními a službami pro zajištění obchodního úspěchu u zákazníků z celého světa. Vize Hitachi ochrany životního prostředí 2025 Hitachi Group určuje svou vizí ochrany životního prostředí 2025 směr k dalšímu snížení svých ročních exhalací CO2. Cílem Hitachi je stát se celosvětovým výrobcem stavebních strojů se současným cílem snížit zatížení životního prostředí v důsledku provozování svých výrobků. Dále je cílem vybudování společnosti s trvalým závazkem a angažovaností ve 3 zásadních programech: zabránění změn klimatu, recyklace přírodních zdrojů a stabilizace ekosystémů. Nepatrné zatížení životního prostředí novým modelem ZW Hitachi vstoupilo do boje za snížení emisí CO2, jakož i do boje proti změnám klimatu a tedy na zelenou cestu v souladu s LCA*. V novém modelu ZW je uplatněna celá řada technologických novinek, například nový standardní provozní režim se zlepšenou účinností paliva. Hitachi se již dlouhou dobu snaží o rozsáhlou recyklaci dílů svých strojů, např. hliníkových dílů chladičů vody a oleje. Plasty jsou speciálně označeny k recyklaci. *hodnocení životního cyklu ISO Před nasazením stroje se satelitní komunikací v jiné zemi, než zemi určení bude možná nezbytné provést určité úpravy, aby se splnily místní předpisy (včetně bezpečnostních předpisů) a zákony. Proto stroj neexportujte mimo zemi určení, dokud nezajistíte, že splňuje všechny místní předpisy a zákony. Všechny otázky týkající se skutečnosti, zda stroj splňuje příslušné požadavky, se obraťte na Vašeho prodejce Hitachi. Tato specifikace může být změněna bez předchozího oznámení. Obrázky a fotografie ukazují standardní model stroje, který může nebo také nemusí obsahovat zvláštní vybavení stroje, příslušenství a veškerou standardní výbavu, která je barevně odlišena a liší se i svými vlastnostmi. Přečtěte si a důkladně porozumějte Návodu k obsluze, abyste zajistili bezporuchový a bezchybný provoz stroje. Hitachi Construction Machinery KL-CZ061EU
