1 MONZUN M1 / M1.10

2 OBSAH ÚČEL A POUŽITIE...2 POPIS A ČINNOSŤ VÝROBKU...2 TECHNICKÉ ÚDAJE...3 ZOSTAVENIE A MONTÁŽ...3 OBSLUHA VÝROBKU...3 ÚDRŽBA VÝROBKU...3 Dodatočná regenerácia sušiča...4 Výmena filtračnej vložky...5 PORUCHY A ICH ODSTRÁNENIE...5 SCHÉMA ZAPOJENIA...6 ELEKTRICKÁ SCHÉMA...6 ZOZNAM NÁHRADNÝCH DIELOV...7 SM-M1-SK /2011

3 ÚČEL A POUŽITIE Sušič vzduchu MONZUN M1 je určený pre sušenie tlakového vzduchu bezolejových kompresorov, používaných k napájaniu zubolekárskych súprav a prístrojov v dentálnych laboratóriách. Uvedené zariadenie možno využiť i v ďalších oblastiach zdravotníckej praxe, v laboratóriách, v potravinárskom priemysle a všade tam, kde sa vyžaduje čistý, upravený vzduch zbavený vlhkosti a nečistôt, a kde svojím prevedením a parametrami vyhovuje daným požiadavkám. Zariadenie je konštruované pre prostredie vnútorných priestorov, kde sa teplota vzduchu pohybuje v rozmedzí +5 C až +35 C, relatívna vlhkosť vzduchu neprekračuje 80%, absolútna vlhkosť vzduchu neprekračuje 15g/m 3. Typ MONZUN M1.1 s kompresorom DK50 PLUS a DK50 2V je určený k inštalácii na stenu. Typ MONZUN M1.10 s kompresorom DK50 10 Z(S) je určený k inštalácii na základňu a do samostatnej skrinky. POPIS A ČINNOSŤ VÝROBKU Adsorpčný sušič MONZUN M1 pracuje v dvoch cykloch: Sušenie - stlačený teplý vzduch z kompresora prechádza cez prvý stupeň sušiča - kondenzačnú jednotku zloženú z chladiča s nútenou cirkuláciou vzduchu zabezpečovanou ventilátorom. Vychladený vzduch presýtený vodnými parami prechádza do dolnej časti filtračnej jednotky a ďalej cez filter, kde sa zachytí väčšia časť vzdušnej vlhkosti (približne 70%). Vzduch obsahujúci zostatkovú vodu postupuje do druhého stupňa adsorpčnej komory valcového tvaru, ktorá je naplnená látkou - adsorbentom - pohlcujúcou vodné pary. Prechodom cez komoru sa vzduch vysuší, ďalej filtruje prechodom cez výstupný stály filter a vymeniteľnú filtračnú vložku umiestnenú v hornej časti jednotky. Potom vzduch postupuje cez spätný ventil do zbernej nádoby kompresora - vzdušníka. Regenerácia - pri činnosti kompresora prechodom vzduchu cez sušič adsorbent pohlcuje vodné pary. Aby sušiaca schopnosť nebola narušená, adsorbent sa po každom vypnutí kompresora tlakovým spínačom automaticky regeneruje. Toto sa deje v tzv. regeneračnom cykle. Vypnutím tlakového spínača sa otvorí solenoidový ventil odfuku a zotrvá v otvorenom stave počas doby, keď je tlakový spínač vypnutý - pracuje v inverznom režime. Vtedy dochádza k odtlakovaniu adsorpčnej komory, pričom je súčasne komora prefukovaná vysušeným vzduchom z prídavnej nádržky umiestnenej v plášti adsorpčnej komory. Adsorbent sa regeneruje a nahromadená voda z filtra a adsorpčnej komory je vytlačená cez solenoidový ventil - odfuk von. Regenerácia prebieha až do úplného odtlakovania prídavnej nádržky a uzavretia solenoidového ventilu zopnutím tlakového spínača. SM-M1-SK /2011

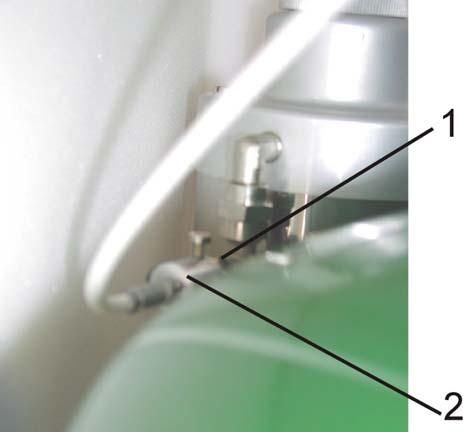

4 TECHNICKÉ ÚDAJE M1 / M1.1 M1.10 menovité napätie / frekvencia: 230 V ± 10% / 50 Hz 230 V ± 10% / 50 Hz menovitý príkon: 26 VA 26 VA množstvo sušeného vzduchu pri tlaku 5 bar 140 lit.min lit.min -1 režim prevádzky: prerušovaná S3 50% prerušovaná S3 50% max. pracovný tlak 8 bar 8 bar stupeň sušenia: atmosférický rosný bod atmosférický rosný bod -20 C -20 C hmotnosť: 12.5 kg / 14 kg 10,8 kg rozmer (výška x šírka x hĺbka): 700x345x200 mm 535x350x175 mm ZOSTAVENIE A MONTÁŽ Zariadenie sa montuje priamo u výrobcu k príslušnému typu kompresora. Inštaláciu sušiča pre doteraz vyrobené kompresory je nutné konzultovať s výrobcom. Sušič MONZUN M1 v skrinke s bezolejovým kompresorom DK50 PLUS a DK50 2V Po ustavení skrinky a uložení kompresora so sušičom MONZUN M1 do skrinky je potrebné skontrolovať uzatvorenie - príp. uzatvoriť ventil pre dodatočnú regeneráciu (1) jemne pootočením doprava. Potom nasadiť držiak (2) na ventil a zaistiť držiak proti posunutiu skrutkou na držiaku. Overiť ovládanie ventilu gombíkom, skrinku kompresora uzatvoriť dvierkami a otvory po skrutkách prekryť zátkami. Sušič MONZUN M1 typ M1.10 v skrinke s bezolejovým kompresorom DK50 10S (Z) Po ustavení a primontovaní sušiča so základnou ku kompresoru - DK50 10Z príp. do skrinky - DK50 10S (viď návod na inštaláciu NI-M1.10-Sk) je potrebné skontrolovať uzatvorenie - príp. uzatvoriť ventil pre dodatočnú regeneráciu (A) (Obr.B) jemne pootočením doprava. OBSLUHA VÝROBKU Zariadenie pracuje spolu s kompresorom samočinne a nevyžaduje pre svoju činnosť žiadnu obsluhu. Tlakovú nádobu nie je potrebné odkalovať, pretože tlakový vzduch vo vzdušníku je už vysušený. ÚDRŽBA VÝROBKU Upozornenie! Pred zásahom do zariadenia je potrebné znížiť tlak vzduchu vo vzdušníku na nulu a odpojiť zariadenie od elektrickej siete. SM-M1-SK /2011

5 Dodatočná regenerácia sušiča Pri pravidelnej prevádzke kompresora so sušičom je potrebné 2x za mesiac dodatočne regenerovať sušiacu jednotku otvorením ventilu pre dodatočnú regeneráciu (1) na dobu cca 8 hod. Počas tejto doby bude trvale nútene regenerovaná náplň sušiča, čím sa zabezpečí jej vysoká účinnosť počas celej doby životnosti sušiča. Po tomto čase nútenej regenerácie je potrebné regeneračný ventil uzatvoriť. V prípade používania kompresora so sušičom MONZUN M1 s kompresorom DK50 PLUS a DK50 2V v skrinke je ovládanie ventilu pre regeneráciu (1) (Obr.A) vyvedené cez pohyblivý hriadeľ na čelný panel skrinky a ovládané gombíkom (3). Regenerácia prebieha pootočením gombíka (3) z pozície "0" do pozície "I" doľava (proti smeru hodinových ručičiek) Po skončení nútenej regenerácie je potrebné pootočením gombíka (3) z pozície "I" do pozície "0" (v smere hodinových ručičiek) regeneračný ventil uzatvoriť. Obr.A V prípade používania kompresora so sušičom MONZUN M1.10 s kompresorom DK50 10S (Z) v skrinke (alebo bez skrinky) je ovládanie ventilu pre regeneráciu (A) (Obr.B) priamo na ventile. Obr.B SM-M1-SK /2011

6 Výmena filtračnej vložky Zariadenie je konštruované a vyrobené tak, aby jeho údržba bola minimálna. Pri pravidelnej prevádzke je potrebné 1 krát za rok vymeniť filtračnú vložku v hornej časti jednotky. Odskrutkujte na hornom telese (4) zátku (1) otočením doľava. Vymeňte filtračnú vložku (2). Vyčistite sitko (3), ak treba. Po vybratí sitka je možné skontrolovať, príp. vymeniť náplň sušiča (pri veľkom znečistení náplne, ak sa rozpadá, alebo sušič nesuší) Príloha 1 /TI-výmena náplne sušiča /. Zátku nasaďte na teleso a utiahnite rukou doprava. Obr.C PORUCHY A ICH ODSTRÁNENIE Upozornenie! Všetky opravy môžu vykonávať len vyškolení servisní pracovníci organizácií, ktorí majú oprávnenie na túto činnosť. Pred zásahom do zariadenia je potrebné znížiť tlak vzduchu vo vzdušníku na nulu a odpojiť zariadenie od elektrickej siete. SUŠIACA JEDNOTKA NESUŠÍ: chybný solenoidový ventil - ventil vymeniť upchatá tryska regeneračného vzduchu - trysku prečistiť alebo vymeniť chybný ventilátor kondenzačného chladiča - ventilátor vymeniť Po odstránení poruchy a po spätnej montáži sušiča je potrebné vykonať dodatočnú regeneráciu sušiča. Upozornenie! Výrobca si vyhradzuje právo vykonať na prístroji zmeny, ktoré však neovplyvnia podstatné vlastnosti prístroja. SM-M1-SK /2011

7 SCHÉMA ZAPOJENIA ELEKTRICKÁ SCHÉMA YV EV 1/N/PE ~ 230 V Hz ELEKTRICKÝ PREDMET TR. 1 TYP B SP X Legenda: M Elektromotor kompresora EV1 Chladiaci ventilátor kompresora SP Tlakový spínač ST Teplotný spínač EV Chladiaci ventilátor sušiča YV Solenoidový ventil sušiča X Svorkovnica sušiča (typ M1.1) FA Istič EV1 Ventilátor motora L N PE FA I ST 1 M KOMPRESOR EV PE SM-M1-SK /2011

8 ZOZNAM NÁHRADNÝCH DIELOV Pol. 21,31 - použiť podľa potreby L - lepené spoje - anaeróbne lepidlo Loctite Sušič vzduchu adsorpčný 2BA-227 obr. A SM-M1-SK /2011

9 pol. 15*,15 - í ý č. XXXX-01-06, ako ND sa už nedodáva í Sušič vzduchu 2CA-044 (3CA-159 M1,10) obr. B SM-M1-SK /2011

10 í ý č í ý č L - lepené spoje - anaeróbne lepidlo Loctite Horné teleso kompletné 3DA-019 obr. C Spodné teleso kompletné 3DA-018 obr. D SM-M1-SK /2011

11 Ovládanie ventilu 3BA-211 (v skrinke) obr. E Inštalácia tunela (sušič v skrinke) obr. F SM-M1-SK /2011

12 Sušič vzduchu adsorpčný M1.10 2BA-339 obr. G Spodné teleso M1.10 obr. I SM-M1-SK /2011

13 Inštalácia sušiča vzduchu M1.10 v skrinke 4AA-055 s kompres.dk50 10 S (vid návod na inštaláciu NI-M1.10-SK) obr. H SM-M1-SK /2011

14 A SUŠIČ VZDUCHU ADSORPČNÝ A1 Susič vzduchu 2CA A2 Chladič kompletný 2CA A3 Elektropanel úplný 4CA A4 Držiak 2 4KB A5 Držiak 1 4KB A6 Podložka 5, A7 Podložka pružná A8 Skrutka M5x A9 Koleno-úprava 4KA-734 G3/ A10 Nosič spodný úplný 4CA A11 Nosič horný 3KB A12 Hadica opletená 300 G3/ A13 Hadica opletená 600 G3/ A14 Hadička nylon 6x A15 Hadica opletená 500 G3/ A16 Hadička nylon 6x A17 Hadička nylon 6x A18 Tesnenie Cu 11x6 4KA A19 Redukcia 4KA A20 Spojka priama 6x4; 1/4" A21 Tesnenie Cu 4KA A22 Konzola 4KB-105 (na stenu) A23 Ventilátor A24 Kryt ventilátora A25 Kryt elektropanela 4KA A26 Kryt II DO2 4KA A27 Hadica 9x A28 Hadicová spona A29 Kuželka 8 4KA A30 Prevlečná matica 4KB A31 Tesnenie Cu 4KB B SUŠIČ VZDUCHU B1 Horné teleso komp. 3DA B4 Spodné teleso komp. 3DA B7 Vonkajšia rúra 4KA B7+ Vonkajšia rúra 4KA B8 O-krúžok 95x2 sil B9 Vnútorná rúra 4KA B9+ Vnútorná rúra 4KB B10 O-krúžok 55x2 sil B11 Spojovacia tyč 4KA B11+ Spojovacia tyč 4KA B12 Matica M6 4KA B13 O-krúžok 9x5 sil B15 Deflegmátor úplný 4CA B16 Filter B17 Molek. sito pre M1-1.5kg C HORNÉ TELESO KOMPLETNÉ C1 Horné teleso 3KA C2 Zátka sušiča 4KA C3 O-krúžok 36x2 sil C5 Skrutka M6x C6 O-krúžok 9x5 sil C8 Tryska 4KA C9 Tryska 4KA C10 Plstená vložka 4KA C10* Filter úprava 4KB C11 Vložka 4KA C11* Sitko 4KB C13 Koleno-úprava 4KA-734 G3/ C14 Spojka L M/M 1/8" C15 Spojka F/F 1/8"x1/8" C16 Spojka redukčná 1/8" x 1/4" C17 Spojka priama 6x4 1/ C18 Ventil škrtiaci 1/8" C19 Tlmič hluku 3/8" bronzový C20 Filter bronzový C21 O-krúžok 32x D SPODNÉ TELESO KOMPLETNÉ D1 Spodné teleso 3KA D2 Spojka G3/8 4KB D4 Spojka 1/8"x1/8" 4KA D5 Ventil solenoidný 2/2 N0 1/ D6 Spojka L hadicová 6x4, 1/8" E OVLÁDANIE VENTILU (SUŠIČ V SKRINKE) E1 Tyčka 4KB spojka E2 Vedenie tyčky 4KB E3 Podložka - úprava 4KB E4 Ovládač ventilu 4KB E5 Skrutka krídlová M4x F INŠTALÁCIA TUNELA (SUŠIČ V SKRINKE) F1 Tunel spodný 2KB F2 Vložka molitan 510x165x10 F3 Skrutka M4x F4 Podložka 4, F5 Podložka pružná F6 Matica M G SUŠIČ VZDUCHU ADSORPČNÝ M1.10 2BA G1 Susič vzduchu 3CA G2 Chladič kompletný 2CA G3 Elektropanel úplný 4CA G9 Koleno-úprava 4KA-734 G3/ G10 Nosič spodný úplný 4CA G11 Nosič horný 3KB G12 Hadica opletená 300 G3/ G17 Hadička nylon 6x G23 Ventilátor G24 Kryt ventilátora G25 Kryt elektropanela 4KA G26 Kryt II DO2 4KA G27 Hadica 9x G28 Hadicová spona G29 Kuželka 8 4KA G30 Prevlečná matica 4KB Molek. sito pre M kg I SPODNÉ TELESO M1,10 I1 Spodné teleso 3KA I2 Spojka G3/8 4KB I4 Spojka G1/8" 4KB I5 Ventil solenoidný 2/2 N0 1/ I6 Spojka L hadicová 6x4, 1/8" I7 Spojka L G1/8 MF I8 Konektor IP I9 Vsuvka G1/ SM-M1-SK /2011

15 H INŠTALÁCIA SUSIČA VZDUCHU M1.10 V SKRINKE 4AA-055 H1 Dent. Komp.10L so zákl. OAA H2 Skrinka 3BA H3 Susič vzduchu M1,10 2BA H4 Skrinka sušiča 3BA H5 Nosič 4CA H6 Magnet teleso H7 Kolík 4KA H8 Skrutka 3,5x13 DIN 7981 ZN H9 Magnet. Podložka H10 Doraz gumový H11 Skrutka M5x H12 Hadica opletená DN 8x H13 Hadica opletená DN 8x / - Použité pre variantu so sušičom M1,10 EKOM spol. s r.o. Priemyselná 5031 / PIEŠŤ ANY Slovenská republika tel.: fax: ekom.sk SM-M1-SK /2011
