Návod na instalaci a údržbu větracího systému inventer iv14r-corner

Transkript

1 Návod na instalaci a údržbu větracího systému inventer iv14r-corner Výhradní zastoupení pro ČR a SR Výrobce A-INVENT s.r.o. inventer GmbH Lipová 1000 Ortsstraße 4a, Horažďovice Löberschütz Tel: Tel.: , Fax: info@inventer.cz info@inventer.de

2 inventer, MZ-One a Clust-Air jsou ochranné obchodní známky firmy inventer GmbH. Ostatní označení a obchodní známky v tomto dokumentu, jsou použity pouze pro informativní účely, nepoškozují obchodní práva třetí strany. Tento dokument je českým překladem německého originálního návodu na instalaci a obsluhu větracího systému inventer iv14r-corner. Po ukončení instalace předejte tuto dokumentaci konečnému uživateli (nájemci, majiteli nemovitosti, správci nemovitosti atd.) Obsah tohoto dokumentu je shodný s podklady výrobce a veškerý software i hardware je přezkoušen. Přesto nemůžeme garantovat stoprocentní shodu, přestože jsou podklady průběžně aktualizovány, může dojít k určitým nesrovnalostem. Případné korekce a příslušná doplnění jsou uvedeny v následujících vydání návodu. Technické změny vyhrazeny! Verse:

3 Obsah 1 Použití a bezpečnost Bezpečnostní informace Všeobecné pokyny Nevhodné použití Kvalifikace osoby provádějící montáž Obecné symboly Systémový přehled Konstrukce Funkce Ovládací prvky Příprava montáže Rozměry Výkresy Elektrické zapojení Montáž Přípravný set Kompletační set Poznámky ke správné instalaci Vytvoření otvoru ve zdi / drážky ve stěně Umístění kabelu Montáž stavební průchodky Montáž ploché redukce Montáž venkovní mřížky Montáž keramického výměníku s ventilátorem a zapojení regulátoru Kontrola instalace větracího systému a uvedení do provozu Montáž / demontáž vnitřního krytu 24 6 Ovládání Způsob otvírání / zavírání vnitřního krytu Odstranění horního dílu vnitřního krytu Přivření vnitřního krytu Výměna prachového filtru Způsob vyjmutí / vložení keramického výměníku Údržba keramického výměníku 31 7 Technická data 32 8 Obsah dodávky Příslušenství a náhradní díly Údržba a servis Odstranění závad a likvidace Záruka a servis Technická data pro energetický štítek Energetický štítek

4 1. Bezpečnost 1.1 Bezpečnostní informace Tato kapitola obsahuje základní informace o zachování bezpečnosti při instalaci a manipulaci s větracím systémem iv14r-corner. Dbejte veškerých pokynů, které jsou uvedeny ve všech kapitolách tohoto návodu týkající se instalace, ovládání nebo údržby větracího systému iv14r-corner. Na začátku návodu předkládáme pokyny pro bezpečné zacházení a manipulaci. Před započetím montáže nebo obsluhy přístroje / systému si pořádně přečtěte bezpečnostní pokyny, těmto pokynům musíte naprosto porozumět. Nedodržení nebo neporozumění bezpečnostním pokynům může vést ke škodám na zdraví osob nebo na majetku. Bezpečnostní pokyny pro instalaci a obsluhu jsou rozmístěné po celém návodu a jsou na stranách označeny výstražným trojúhelníkem. Zde je přehled významu jednotlivých trojúhelníků dle výše nebezpečnosti. RIZIKO Druh nebezpečí a jeho zdroj. V případě nedodržení odpovídajících pokynů hrozí bezprostřední nebezpečí těžkého úrazu nebo ohrožení zdraví. Možné důsledky nebezpečí. Opatření bránící vzniku nežádoucího stavu. VAROVÁNÍ Druh nebezpečí a jeho zdroj. V případě nedodržení odpovídajících pokynů hrozí možné nebezpečí těžkého úrazu nebo ohrožení zdraví. Možné důsledky nebezpečí. Opatření bránící vzniku nežádoucího stavu. POZOR Druh nebezpečí a jeho zdroj. V případě nedodržení odpovídajících pokynů hrozí bezprostřední nebo možné nebezpečí lehčího / středního úrazu. Možné důsledky nebezpečí. Opatření bránící vzniku nežádoucího stavu. OPATRNĚ V případě nedodržení odpovídajících pokynů nastane nežádoucí stav. Možné důsledky, nastane nežádoucí stav. Opatření bránící vzniku nežádoucího stavu. Při výskytu více stupňů případného nebezpečí se řiďte vždy pokynem pro nejvyšší stupeň nebezpečí. V případě, že se v některém stupni zmiňuje nebezpečí úrazu či poškození zdraví, vztahuje se toto nebezpečí ve stejném stupni ohrožení na případné poškození větracího systému iv14r-corner. POKYNY další doplňující a užitečné informace. 4

5 1.2 Všeobecné pokyny Při montáži zařízení dodržujte veškeré stavební, požární, bezpečnostní a pracovní předpisy. Při uvedení přístroje /systému do provozu dodržujte veškerá nařízení popsaná v této dokumentaci, přístroj provozujte pouze v kombinaci s komponenty, které doporučuje výrobce firma inventer GmbH, které jsou taktéž uvedeny v této dokumentaci. Změny a přestavby přístroje / systému nejsou dovoleny. Úspěšný a bezpečný provoz zařízení /systému je závislý na správné dopravě, skladování v suchém prostředí a provedení montáže dle přiloženého návodu na instalaci a údržbu. Tato dokumentace je nedílnou součástí zásilky a musí být kdykoliv k dispozici. Dbejte na to, aby byly dodrženy veškeré bezpečnostní podmínky uvedené v této dokumentaci. 1.3 Nevhodné použití Tento přístroj / systém není vhodný pro: prostory s výskytem agresivních nebo žíravých plynů prostory s extrémním výskytem prachu k vysoušení budov Spolehlivý provoz větracího systému je zajištěn pouze v místnostech bez znečištěného ovzduší ve vnitřních prostorách. Větrací systém inventer pracuje s ochranným nízkým napětím. Proto se větrací přístroj inventer iv14r-corner nesmí připojit přímo do elektrického rozvodu s 230 V, ale musí být vždy připojen pomocí regulátoru. 1.4 Kvalifikace osoby provádějící montáž Systém může být nainstalován a uveden do provozu pouze při dodržení pokynů v tomto návodu a pokynů v návodu k ovládacím zařízením. Montáž elektrického zapojení a uvedení do provozu může provádět pouze kvalifikovaná osoba mající potřebná osvědčení. Kvalifikovaná osoba ve smyslu bezpečnostních pokynů v návodu je osoba, která má potřebné oprávnění tento přístroj / systém namontovat, zapojit do elektrického okruhu, uvést do provozu a provést patřičná označení, musí mít standardní bezpečnostní školení a oprávnění provádět elektroinstalace. 1.5 Obecné symboly Po celém návodu jsou rozmístěny symboly, které mají následující význam. Symbol Význam Instrukce: vybídnutí uživatele k činnosti Instrukce: výsledek činnosti dle instrukce Grafická šipka: ukazuje směr při montáži Grafická šipka: ukazuje na jaké komponenty dbát se zvýšenou pozorností 5

6 2. Systémový přehled Větrací systém iv14r-corner nabízí řešení pro speciální prostory, u kterých nemůže nebo nesmí být na základě stavebních podmínek na venkovní fasádě umístěný klasický venkovní kryt (např. požadavky na ochranu historických památek a budov). Větrací systém se zpětným ziskem tepla inventer iv14r-corner je koncipován pro provětrávání obytných prostor a ložnic v rodinných i bytových domech, hotelech a penzionech, stejně jako pro prostory ve veřejných stavbách, jako jsou pracovní prostory v kancelářských budovách. Větrací systém je vhodný jak pro novostavby, tak pro dodatečnou instalaci ve stávajících budovách. Instalace se obecně provádí do obvodových zdí budov. Větrací systém iv14r-corner se skládá ze stavební průchodky, ve které je umístěn keramický výměník s reverzním ventilátorem, dále z venkovní mřížky, ploché redukce a vnitřního krytu. Díky ploché redukci je větrací systém iv14r-corner zcela integrovaný od obvodové zdi a je proto opticky zcela nenápadný. Standardní délka stavební průchodky je 495 mm. Pro širší zeď lze objednat stavební průchodku o délce 745 mm. Stavební průchodka se dodává vždy o něco delší a přizpůsobuje se šířce zdi při instalaci, zaříznutím na potřebnou délku. Plochou redukci lze objednat v délce 400 mm nebo 500 mm. Díky posuvné objímce lze vedení přizpůsobit potřebné délce. Větrací systém iv14r-corner má k dispozici tyto regulátory 1) ZR8, ZR10-D, MZ-One. Větrací systém iv14r-corner vychází ze struktury a principu fungování větracího systému iv14r, který je přezkoušen a certifikován DIBt Z Vlastnosti vhodný pro vytvoření příjemného klimatu v pracovnách, obývacích pokojích a ložnicích nízké provozní náklady pro zdi od 250 mm do 1030 mm vnitřní kryty s integrovaným pratelný prachovým filtrem možnost jednoduché manuální regulace pomocí regulátorů ZR8, ZR10-D nebo použití digitálního, vícezónového, programovatelného regulátoru MZ-One Komponenty vnitřní kryt venkovní mřížka keramický výměník s reverzním ventilátorem prachový filtr stavební průchodka pylový filtr 2) plochá redukce vysokopropustný pylový filtr 2) 1) Návod na obsluhu a montáž regulátoru není součástí této dokumentace, ale je dodáván samostatně s příslušným regulátorem 2) Volitelné 6

7 2.1 Konstrukce 1 omítka 2 spodní díl vnitřního krytu 3 umístění filtru 4 horní díl vnitřního krytu 5 reverzní ventilátor 6 keramický výměník 7 stavební průchodka 8 plochá redukce 9 venkovní mřížka iv14r-corner s kruhovým vnitřním krytem 1 místo pro vývod kabelu 2 upevňující šrouby 1 lamely 2 odkapové hrany 3 otvor pro šrouby stavební průchodka venkovní mřížka 1 keramický výměník s izolační pěnou 2 reverzní ventilátor 3 konektor k regulátoru 4 konektor k ventilátoru 5 zelená šňůra keramický výměník s reverzním ventilátorem 1 horní díl vnitřního krytu 2 distanční sloupky 3 spodní díl vnitřního krytu 4 prachový (pylový) filtr vnitřní kruhový kryt vnitřní kryt Flair 1 držák pro uchycení ke zdi 2 výplň z tvrdé pěny 3 otvor pro stavební průchodku 4 plochá redukce 5 posuvná objímka 6 pěnová výplň 7 šrouby pro upevnění plochá redukce 7

8 2.2 Funkce Funkce větracího systému iv14r-corner je shodná s funkcemi větracího systému iv14r, tento větrací systém byl vyvinut z dřívějších zkušeností s větracím systémem iv14r. Větrací systém iv14r-corner pracuje na principu regenerace. Přes keramický výměník je pomocí reverzního ventilátoru odsáván teplý vnitřní vzduch. Integrovaný keramický výměník je nahříván teplým odpadním vzduchem, který proudí ven z objektu (cyklus odtahu). Po 70 sekundách obrátí reverzní ventilátor chod svých otáček a venkovní vzduch je nasáván do vnitřních prostor a ohříván nashromážděným teplem z keramického výměníku (cyklus nasávání). Aby tento systém mohl fungovat jako rovnotlaký větrací systém, je zapotřebí minimálně dvou větracích jednotek iv14r. Tyto jednotky pracují synchronně tak, že jedna pracuje v režimu odtah nasávání a druhá v režimu nasávání odtah. Každých 70 sekund mění reverzní ventilátor chod svých otáček. Před zahájením provozu musí být projektantem stanoven počet větracích jednotek, umístění větracích jednotek, typ větrání (cyklické větrávání, větrání pouze jedné místnosti, odvětrávání) a navržen příslušný regulátor. Pro funkce větracího systému platí následující, základní pravidla: Párový provoz větracích jednotek: Objem přiváděného vzduchu musí odpovídat objemu odváděného vzduchu. Jedna jednotka je nastavena na nasávání vzduchu a druhá jednotka musí v ten samý okamžik odsávat stejné množství vzduchu. V projektu musí být stanoveno jakým směrem dovnitř / ven (nasávání / odtah) má větrací jednotka pracovat při prvním zapnutí, toto je zapotřebí zkontrolovat po uvedení regulátoru do provozu a v případě potřeby změnit počáteční nastavení větrací jednotky. Všechny dodávané větrací jednotky jsou z výroby nastaveny na odsávání / odtah. Synchronizace: Při použití více kusů větracích jednotek s použitím většího počtu regulátorů, je nutné dát pozor na to, aby všechny jednotky pracovaly synchronně (viz návod na instalaci a ovládání regulátorů). Připojte všechny regulátory do jednoho jističe v rozvodové skříni. Provětrání: Způsob větrání tohoto decentrálního systému spočívá ve volném pohybu vzduchu mezi jednotlivými páry větracích jednotek. Z tohoto důvodu nesmějí být vnitřní dveře vzduchotěsně zavřeny. Aby docházelo ke správnému proudění vzduchu, musí být pod dveřmi zachována štěrbina cca 10 mm, nebo musí být dveře povoleny v pantech o 5 mm, popřípadě je nutné dveře osadit větrací mřížkou. 2.3 Ovládací prvky Manuální regulátor ZR8-Standard / ZR8-Flat 1 rámeček 2 kryt regulátoru 3 otočný ovládací prvek 4 větrací mřížka čelní pohled na manuální regulátor ZR8 8

9 Manuální regulátor ZR8 je elektrické zařízení určené k ovládání až dvou kusů větracích jednotek inventer iv14r-corner. Vyznačuje se nenáročnou montáží a jednoduchým konceptem obsluhy. Umožňuje nastavení větracího systému inventer ve třech různých typech provozních režimů: Zpětný zisk tepla Stálé větrání Funkce pauzy (pouze u ZR8-Flat) nebo vypnuto (pouze u ZR8-Standard) Rozdíl mezi typem ZR8-Flat a ZR8-Standard je v průtoku vzduchu v pozici 0. Použití manuálního regulátoru ZR8-Flat se doporučuje v případech, kdy je zapotřebí odvětrávat stále velké množství vzdušné vlhkosti a proto by větrací systém neměl být vypínán. Vlastnosti ovládání větracího systému ve třech provozních režimech plynulé nastavení objemu průtoku vzduchu pomocí otočného ovládacího prvku označení objemu průtoku vzduchu ve čtyřech stupních LED-označení v závislosti na typu provozního režimu možnost vzájemné synchronizace více regulátorů integrovaný tepelný spínač Provedení Regulátor ZR8 je k dispozici ve dvou různých provedeních: ZR8-Standard ZR8-Flat Detailní informace naleznete v návodu na instalaci a obsluhu regulátoru ZR8. Manuální regulátor ZR10-D-Standard / ZR10-D-Flat 1 rámeček 2 kryt regulátoru 3 otočný ovládací prvek 4 větrací mřížka 5 záslepka čelní pohled na manuální regulátor ZR10-D Manuální regulátor ZR10-D je elektrické zařízení určené k ovládání až čtyř kusů větracích jednotek inventer iv14r. Má stejné funkce a ovládání jak regulátor ZR8. Umožňuje nastavení větracího systému inventer iv14r-corner ve třech různých typech provozních režimů: Zpětný zisk tepla Stálé větrání Funkce pauzy (pouze u ZR10-D-Flat) nebo vypnuto (pouze u ZR10-D-Standard) Rozdíl mezi typem ZR10-D-Flat a ZR10-D-Standard je v objemu průtoku vzduchu v pozici 0. Použití manuálního regulátoru ZR10-D-Flat se doporučuje v případech, kdy je zapotřebí odvětrávat stále velké množství vzdušné vlhkosti a proto by větrací systém neměl být vypínán. 9

10 Vlastnosti ovládání větracího systému ve třech provozních režimech plynulé nastavení objemu průtoku vzduchu pomocí otočného ovládacího prvku označení objemu průtoku vzduchu ve čtyřech stupních LED-označení v závislosti na typu provozního režimu možnost vzájemné synchronizace více regulátorů integrovaný tepelný spínač Provedení Regulátor ZR10-D je k dispozici ve dvou různých provedeních: ZR10-D-Standard ZR10-D-Flat Detailní informace naleznete v návodu na instalaci a obsluhu regulátoru ZR10-D. Digitální vícezónový regulátor MZ-One 1 zobrazení - display 2 navigační šipka 3 navigační šipka 4 navigační šipka 5 navigační šipka čelní pohled na digitální regulátor MZ-One Digitální regulátor MZ-One je elektrické zařízení určené k ovládání až 16 kusů větracích jednotek inventer iv14r-corner. Skládá se z ovládacího prvku a až čtyř kusů Clust-Air modulů, na každý tento modul lze připojit až čtyři kusy větracích jednotek inventer iv14r-corner. Díky tomuto je umožněno individuální větrání až ve čtyřech zónách uvnitř obytného prostoru. Vyznačuje se multizónovým ovládáním, jednoduchou montáží, snadným konceptem ovládání a přehlednou strukturou menu. Software je k dispozici v češtině a angličtině. Pro každou zónu lze nastavit provozní režim a průtok vzduchu buďto pomocí týdenního timeru nebo manuálně. Regulátor může být používán v základním modelu, nebo jej lze připojit na další senzory. Disponuje externím rozhraním umožňujícím připojení na bázi bezpotencionálního spínacího kontaktu nebo integrovaného analogového vstupu, který bývá součástí moderního ovládání domů. Vlastnosti inteligentní Clust-Air ovládání až čtyř různých oblastí v rámci jedné bytové jednotky ovládání pomocí dotykové plochy podsvícený display ovládání větracího systému inventer ve čtyřech provozních režimech individuální nastavení otáček ventilátorů (nastavení výkonu v závislosti na stupni větrání) integrovaný teplotně-vlhkostní senzor, zobrazení vnitřní teploty připojení externího rozhraní pomocí bezpotencionálního nebo analogového vstupu možnost připojení dalších senzorů (CO 2 senzoru, VOC senzoru nebo přetlakového čidla) počítadlo provozních hodin signalizace výměny filtru Detailní informace naleznete v návodu na instalaci a obsluhu regulátoru MZ-One. 10

11 3. Příprava montáže 3.1 Rozměry Označení Hloubka/ délka (mm) Šířka (mm) Výška (mm) Ø (mm) Otvor pro stavební průchodku iv14r-corner šířka zdi 1) Montážní komponenty Stavební průchodka 495 / Plochá redukce 400 / Venkovní mřížka ,5 Vnitřní kryt kruhový 72 2) Vnitřní kryt Flair 61 2) ) se zateplením a omítkou/ fasádou 2) otevřený 3.2 Výkresy Příprava montáže ploché redukce 1 zdivo 2 vnitřní omítka 3 stavební průchodka 4 vnitřní kryt 5 okenní rám 6 okenní křídlo 7 omítnutá špaleta okna 8 venkovní mřížka 9 posuvná objímka ploché redukce 10 držák na zeď 11 plochá redukce 1),2) 12 zateplení 3) rozměry: montáž ploché redukce 1) plochá redukce 400, v případě (y+z) min 265 mm / max 285 mm 2) plochá redukce 500, v případě (y+z) min 365 mm / max 385 mm 3) zateplení před plochou redukcí musí být minimálně 10 mm Otvor ve zdi 1 otvor ve zdi 2 pozice ploché redukce 3 spodní hrana špalety (sklon) 4 vnější hrana špalety okna (zateplení a omítka) 5 dveřní rám / okenní rám rozměry: plochá redukce 400 mm 3) rozměry: plochá redukce 500 mm 3) 1) minimální vzdálenost od stavebních prvků na vnitřní zdi 2) minimální vzdálenost od stavebních prvků na venkovní zdi (zohledněte sílu zateplení, venkovní rolety apod.) 4) viz obrázek: montáž ploché redukce, dodržujte podmínky instalace 11

12 Stavební průchodka 1 upevňující šrouby 2 otvor pro protažení kabelu vedoucího k regulátoru rozměry: stavební průchodka Plochá redukce 1 upevňující šrouby 2 otvor pro stavební průchodku 3 pěnová výplň 4 výplň z tvrdé pěny 5 držák na zeď rozměry: plochá redukce Venkovní mřížka 1 horní odkapová hrana 2 lamely 3 dolní odkapová hrana 4 otvor pro šrouby, ø 5 mm rozměry: venkovní mřížka Vnitřní kryt kruhový 1 distanční sloupky 2 spodní díl vnitřního krytu 3 horní díl vnitřního krytu 4 izolační vložka 5 stavební značka pro správné umístnění rozměry: vnitřní kryt kruhový Vnitřní kryt Flair rozměry: vnitřní kruhový kryt 1 distanční sloupky 2 spodní díl vnitřního krytu 3 akustický tlumič (volitelné) 4 přidržující deska 5 horní díl vnitřního krytu 6 upevnění pro iv14r 7 upevnění pro iv14v 8 upevnění pro iv12-smart rozměry: vnitřní kryt Flair 12

13 4. Elektrické připojení OPATRNĚ Nedostatečný průřez kabelu. Příliš velký pokles napětí nebo nemožnost zajištění kontaktu. Do svorkovnic ventilátoru používejte kabely o průřezu minimálně 0,75 mm 2. OPATRNĚ Špatné dutinky použité k zapojení jednotlivých žil do konektorů řídící sběrnice. Elektrický zkrat v konektoru. Pro zapojení jednotlivých žil kabelu používejte dutinky s límečkem. POKYNY před zapojením kabelů do regulátoru přerušte přívod elektrické energie. POKYNY pro propojením regulátoru a řídící sběrnice ventilátorů zvolte správný typ kabelů. Do konektorů nelze osadit kabel s žílami o průřezu 1,5 mm 2. Stavební dispozice s konektorů to neumožňuje. Výrobce doporučuje použití kulatého kabelu LiYY3x0,75. Osazení svorek konektoru řídící sběrnice k regulátoru 1 kulatý kabel - bílá žíla 2 kulatý kabel - zelená žíla (fáze +) 3 kulatý kabel - hnědá žíla osazení konektoru Zapojení ventilátorů - provozní režim přívod vzduchu / odtah 1 ventilátor 2 řídící sběrnice 3 konektor 4 protikus konektoru 5 kabel vedoucí k regulátoru 6 dioda 7 připojení na ventilátor zapojení v první fázi otáček na mód odtahu vzduchu, šrouby na konektoru jsou vidět, kontrolka nesvítí zapojení v první fázi otáček na mód nasávání vzduchu, šrouby na konektoru nejsou vidět, kontrolka svítí Prvotní otáčky ventilátoru jsou závislé na poloze, v jaké se nachází zelený třípólový konektor! První fáze otáček ventilátoru v módu začínajícím odtahem vzduchu je zelený třípólový konektor umístěný tak, že jsou viditelné šrouby konektoru na řídící sběrnici. Dioda nesvítí. v módu začínajícím nasáváním vzduchu je zelený třípólový konektor otočený, umístěný tak, že šrouby konektoru na řídící sběrnici nejsou vidět. Dioda svítí. 13

14 5. Montáž 5.1 Přípravný set Pro dodržení párového provozu větracích jednotek je důležité, aby byl vždy jeden ventilátor zapojen v módu odtahu a druhý v módu nasávání vzduchu. Při prvotním startu, prvotní instalaci zapněte nejprve regulátor na stálé větrání. Poté zkontrolujte, zda jsou všechny ventilátory zapojeny párově. Po této kontrole můžete přepnout regulátor do režimu zpětného zisku tepla. Větrací systém iv14r-corner lze zakoupit kompletní, nebo po částech jako přípravný a kompletační set. Přípravný set obsahuje stavební průchodku, plochou redukci a venkovní mřížku, které lze nainstalovat hned na počátku stavby. Samotný keramický výměník s reverzním ventilátorem a vnitřním krytem, lze nainstalovat až po dokončení stavebních prací. Při instalaci nezapomeňte odstranit obě polystyrenové záslepky. 1 stavební průchodka 2 polystyrenové záslepky 3 montážní klínky 4 montážní sada a návod 5 plochá redukce s venkovní mřížkou 6 montážní pěna (není součástí dodávky) přípravný set iv14r-corner 5.2 Kompletační set 1 keramický výměník s reverzním ventilátorem 2 vnitřní kryt kruhový 3 vnitřní kryt Flair kompletační set s vnitřním kruhovým krytem kompletační set s vnitřním krytem Flair 5.3 Poznámky ke správné instalaci OPATRNĚ Porušení zateplení. Poškození budovy. Dodržujte veškeré montážní pokyny. 14

15 Stavební průchodka musí být usazena v obvodové zdi s mírným spádem směrem ven z budovy a z vnitřní strany musí lícovat se zcela dokončenou stěnou. Moderní zdi se skládají z mnoha vrstev, které musí být v průběhu montáže prostoupeny. Provádějte prostupy vždy co možná nejblíže ke stavební průchodce. Zvláštní pozornost věnujte montáži v okolí oken a dveří, kde platí speciální pokyny o stavebních pracích. Dodržujte také postupy, které jsou uvedeny v návodech na větrací systém inventer. Mimo klasických nosných a izolačních vlastností obvodových zdí je zapotřebí dbát i jejich dalších specifických vlastností: Ochrana proti vodním parám Vodní páry se vyskytují zpravidla uvnitř prostor, a proto jsou uvnitř určitých konstrukcí prvky zabraňující pronikání vodních par do konstrukcí domů. Jelikož vodní páry se mohou srážet na studených místech vnitřních zdí a poté dochází ke vzniku vodního kondenzátu v důsledku tepelných mostů. Ochrana proti dešti Ochrana proti dešti je tvořena voděodolnými materiály a zadržuje déšť, který proudí pod určitým tlakem na budovu. Tato ochrana se nachází na venkovní straně budovy. Zabraňuje pronikání vodních par do zdi, vlhkost zůstává venku, a proto zůstává zeď po dlouhou dobu suchá. Ochrana proti větru Vícevrstvé zdi jsou často speciálně odolné proti větru díky použití foliového systému. Velmi často je tato funkce spojena s ochranou proti vodním parám. Pásky zabraňující nabobtnání Pásky zabraňující nabobtnání doplňují ochranný systém budov, používají se k vyplnění špalet nebo mezer mezi stavebním materiálem a zdivem. Lokálně poskytují také ochranu proti dešti a vodním parám. Lepidlo Lepidlo spojuje různé folie a dlouhodobě zaručuje jejich spojení. Při instalaci stavební průchodky, spojte veškeré vrstvy, pokud je to možné zpět na průchodce. Můžete k tomu využít rozličné stavební materiály, systémy a pomocné propojovací látky. Použijte pouze přezkoušené a schválené materiály, před jejich použitím přečtěte důkladně návod na použití vydaný výrobcem. 5.4 Vytvoření otvoru ve zdi /drážky ve stěně VAROVÁNÍ Padající zdivo při výrobě otvoru. Poranění procházející osoby či poškození okolních objektů. Páskou zajistěte ochranu venkovního okolí budovy, kde bude vrtán otvor. Odstraňte z bezprostředního okolí předměty, které by mohli být pádem zdiva poškozeny. POZOR Vnik kondenzátu do budovy. Poškození zdiva nebo vnitřních zdí. Namontujte stavební průchodku s mírným spádem 1-2 směrem k venkovní straně budovy. 15

16 Dbejte na to, aby byl otvor správně umístěn. Otvor vytvořte tak, aby měl na vnitřní straně odstup od jiných stavebních prvků (např. strop, roh pokoje) minimálně 250 mm a na vnější straně, aby byl odstup od jiných stavebních prvků (např. členění fasády, rolety) 450 mm. Při nedodržení této vzdálenosti nelze správně namontovat vnitřní a venkovní kryt. Dbejte na to, aby otvor nebyl v blízkosti topných těles. Frontálně musí být před otvorem místo minimálně 300 mm, při nedodržení této vzdálenosti nelze provádět údržbu větracího systému. Zdivo je suché a přijatelné pro montáž. V pozici plánovaného otvoru nejsou žádné nosné prvky. Vyvrtejte otvor ve zdi Ø 210 mm (1) s mírným spádem 1-2 směrem k venkovní straně budovy. Dbejte na to, aby vyústění drážky pro přívodní kabel bylo 45 vlevo nebo 45 vpravo od středu spodní hrany otvoru tak, aby mohl být kabel správně nainstalován. Vyfrézujte drážku (2) pro přívod kabelů mezi umístěním trafa regulátoru a vytvořeným otvorem. dbejte na to, aby vyústění drážky (2) bylo 45 vlevo nebo 45 vpravo od středu spodní hrany otvoru. Vyčistěte otvor určený pro stavební průchodku z vnitřní i venkovní strany. otvor pro stavební průchodku a drážka pro kabely je připraven. 5.5 Umístění kabelu Při instalaci kabelů přerušte napájení do regulátoru elektrickým proudem. Otvor ve zdi je vytvořený. Drážka pro kabely je vyfrézovaná. přiveďte 3-žilový kabel (2) od regulátoru vyfrézovanou drážkou k otvoru pro stavební průchodku. dbejte na to, aby kabel (1) přesahoval ještě minimálně 500 mm za vytvořený otvor. stavebně začistěte přívodní drážku kabelu (3). kabel je přiveden k větracímu systému. 16

17 5.6 Montáž stavební průchodky Je vytvořený stavební otvor ø 210 mm. Kabel k regulátoru je přiveden. vypočítejte přesnou šířku zdi. sečtěte šířku zdiva (1) a vnitřní omítky (2). dbejte na to, aby na venkovní straně zdi, přesahovala stavební průchodka 30 mm přes fasádu. zařízněte stavební průchodku (4) v přesně naměřené délce+ 30 mm přesah. dbejte na to, abyste průchodku zařízli na straně, kde nejsou umístěny připevňující šrouby (3). OPATRNĚ Usazení stavební průchodky příliš hluboko do otvoru ve zdi. Není možná správná instalace spodního dílu vnitřního krytu. Hrana stavební průchodky musí lícovat s vnitřní omítkou. Šrouby pro uchycení musí být umístěny ve správné pozici. zasuňte stavební průchodku (5) do vzniklého otvoru ve zdi směrem z vnitřních prostor ven. dbejte na to, aby byly připevňující šrouby (6) umístěny směrem do místnosti. dbejte na to, aby byl otvor (7) pro protažení kabelu umístěn 45 vlevo nebo vpravo od středu spodní hrany stavební průchodky. protáhněte kabel vedoucí od regulátoru (8) otvorem určeným pro tento kabel (7) ve stavební průchodce (5). zajistěte stavební průchodku (9) pomocí montážních klínků (10) na vnitřní i venkovní straně. dbejte na to, aby byla stavební průchodka (9) umístěna s mírným spádem 1-2 směrem ven z objektu. správný sklon průchodky překontrolujte pomocí vodováhy (11). srovnejte upevňující šrouby (13) podle vodováhy (12) tak, aby byli v horizontální poloze. 17

18 POZOR Vnitřní znečištění stavební průchodky a zapěnění otvorů pro šrouby. Poškození izolačního pláště keramického výměníku a nemožnost instalace vnitřního krytu. Odstraňte veškeré nečistoty ze stavební průchodky a umístěte do ní polystyrenové záslepky. nasaďte polystyrenové záslepky (14) z vnitřní i vnější strany. Závitové zajištění pro upevňující šrouby odstraňte až po dokončení instalace průchodky, aby nedošlo k zaslepení otvorů pro šrouby. Před zapěněním průchodky do ní vložte keramický výměník, nebo podobný materiál, abyste předešli jejímu zdeformování při instalaci. vyplňte vzniklý prostor (15) mezi stavební průchodkou a zdí pomocí nízkoroztažné montážní pěny. po zaschnutí odřežte přebývající montážní pěnu (16) a montážní klínky (17) z vnitřní i venkovní strany. při začištění dejte pozor, abyste nepřeřízli přívodní kabel. odřízněte přečnívající stavební průchodku (18) na venkovní straně tak, aby přečnívala přes fasádu 30 mm. odstraňte polystyrenovné záslepky z vnitřní i vnější strany stavební průchodky (18). stavební průchodka je nainstalována. Před montáží ploché redukce odstraňte polystyrenové záslepky ze stavební průchodky 18

19 5.7 Montáž ploché redukce OPATRNĚ Výskyt vodních řas v ploché redukci. Zabarvení fasády. Před montáží ploché redukce umístěte na všechny okraje těsnící pásku. Před instalací naneste na plochy, které mohou být ohroženy vznikem vodních řas biocidní repelentní vodu na omítky (poraďte se se svým projektantem). Před montáží ploché redukce odstraňte polystyrenové záslepky ze stavební průchodky, jinak by nebyla později možná instalace keramického výměníku s ventilátorem. Stavební průchodka je namontovaná. Polystyrenové záslepky jsou odstraněné. umístěte dorazovou pásku (1) 380 x 15mm (není součástí dodávky) do horní vnitřní části stavební průchodky. dbejte na to, aby na spodní straně stavební průchodky (3) byla dorazová páska (1) přerušena. OPATRNĚ Prosáknutí vodního kondenzátu. Poškození zdiva a venkovní fasády. Na stranu směrem k venkovní zdi nalepte těsnící pásku. upevněte těsnící pásku (4) 9 mm okolo otvoru pro stavební průchodku (5) na ploché redukci. dbejte na to, aby těsnící páska (4) nezasahovala z vnitřní strany do otvoru pro stavební průchodku. nastavte správnou zástavbovou délku ploché redukce pomocí posuvné objímky (6). spojte posuvnou objímku (6) s plochou redukcí pomocí voděodolné těsnící pásky (7) (není součástí z dodávky). dbejte na to, aby zástavbová délka ploché redukce odpovídala skutečné zástavbové délce. OPATRNĚ Vytvoření vodního kondenzátu. Poškození venkovní fasády. Plochou redukci namontujte s mírným spádem 1 2 směrem ke špaletě okna. 19

20 nasaďte otvor pro stavební průchodku na ploché redukci (9) na stavební průchodku (8) umístěnou v obvodové zdi. upravte plochou redukci (9) tak, aby byla umístěna s mírným spádem 1 2 směrem ke špaletě okna. pomocí šroubů a držáku na zeď (11) přichyťte plochou redukci (10) k obvodové zdi. Plochá redukce musí vyčnívat ze zateplení nejméně 10 mm, jinak nelze nasadit venkovní mřížku umístněnou ve špaletě okna. Pro lepší montáž venkovní mřížky doporučujeme přesah ploché redukce přes zateplení 20 mm. proveďte zateplení (12) obvodové zdi. dbejte na to, aby plochá redukce přečnívala nejméně 10 mm přes zateplení. Před provedením zateplení, přelepte otvor ploché redukce ve špaletě okna, předejdete tak znečištění ploché redukce. natáhněte omítku na zateplení a okenní špaletu. omítku natáhněte k posuvné objímce (13) tak, aby přečnívala 5 mm přes rovinu okenní špalety (14). plochá redukce je namontována. 5.8 Montáž venkovní mřížky OPATRNĚ Instalace venkovní mřížky na nedodělanou venkovní zeď. Poškození venkovní zdi. Venkovní mřížku instalujte až po úplném dokončení stavebních úprav na venkovní zdi a fasádě. 20

21 OPATRNĚ Výskyt vodních řas pod venkovní mřížkou. Zbarvení venkovní zdi / fasády. Venkovní mřížka musí být opatřena po celém obvodě těsnící páskou. Před instalací venkovní mřížky naneste na plochy, které mohou být ohroženy vznikem vodních řas biocidní repelentní vodu na omítky (poraďte se se svým projektantem). Venkovní zeď / fasáda je dokončena. Plochá redukce je namontována. Kabel vedoucí k regulátoru je přivedený ke stavební průchodce. nalepte těsnící pásku 9 mm (1) okolo venkovní mřížky (2), na straně která bude přiléhat k fasádě. dbejte na to, aby těsnící páska (1) nezasahovala na horní i dolní části do otvorů pro šrouby (3) a aby nebylo přelepeno místo (4) pro odvod kondenzátu. nasaďte venkovní mřížku (7) na přečnívající plochou redukci a přišroubujte ji pomocí šroubů (8) do úchytek pro šrouby (6) na posuvné objímce (5). dbejte na to, aby lamely (9) venkovní mřížky (7) byly umístěny tak, aby odváděly proud vzduchu směrem od okna. ohněte horní odkapovou hranu (10) na venkovní mřížce směrem dolů. venkovní mřížka je nainstalována. 5.9 Montáž keramického výměníku s ventilátorem a zapojení k regulátoru OPATRNĚ Neskladujte keramický výměník vně stavební průchodky. Poškození keramického bloku. Keramický výměník namontujte okamžitě po vyjmutí z obalu, ve kterém byl dodán. 21

22 Před montáží odpojte kabely od přívodu elektrického napětí. Před montáží keramického výměníku vyjměte polystyrenové záslepky ze stavební průchodky. Stavební průchodka je nainstalována. Venkovní kryt je nainstalován. odstraňte polystyrenové záslepky z průchodky. zasuňte keramický výměník (1) do stavební průchodky (2) z vnitřní strany tak, aby byl přístup ke konektoru. dbejte na to, aby byl ventilátor (3) umístěný směrem dovnitř místnosti. dbejte na to, aby kabel od regulátoru vyčníval dovnitř místnosti. OPATRNĚ Chybné elektrické zapojení. Poškození motoru ventilátoru. Větrací jednotku připojujte k elektrické síti pouze přes regulátor. Dbejte na správné umístění jednotlivých žil kabelu do konektoru viz kapitola 4: Elektrické zapojení. 3-žilový kabel (6) vedoucí k regulátoru zakraťte na potřebnou délku (síla zdi mm). vyjměte konektor (4) z jeho protikusu (5). upevněte kabel vedoucí z regulátoru (6) do konektoru (4). zelenou šňůru (7) upevněte za horní okraje ventilátoru (8). Zapojte větrací jednotku nejprve v první fázi otáček na mód odtahu vzduchu (šrouby na konektoru jsou viditelné). Díky tomuto zapojení, budete moci provést snadněji kontrolu větracího systému. 22

23 zasuňte konektor (9) do zeleného protikusu (10) na řídící sběrnici (11). dbejte na to, aby šrouby na konektoru byly viditelné. nastavení v módu odtahu. regulátor je připojen Kontrola instalace větracího systému a uvedení do provozu Kontrola funkčnosti systému Bezprostředně po zapojení regulátoru do elektrické sítě přezkoušejte funkčnost větracího systému. K tomuto by měly být všechny ventilátory nastaveny na mód odtahu vzduchu a regulátor by měl být nastaven na režim stálé větrání. Ventilátor větracího systému je zapojený a šrouby konektoru na řídící sběrnici jsou viditelné. Regulátor je vypnutý nebo nastavený na větrací stupeň 0. na regulátoru nastavte provozní režim stálého větrání (viz návod na instalaci a obsluhu daného regulátoru). je nastavený režim stálé větrání. ujistěte se, že všechny diody na ventilátorech svítí. ujistěte se, že se všechny ventilátory točí stejným směrem. funkčnost větracího systému je přezkoušena. Natavení počátečního směru otáček ventilátoru V párovém provozu větracích jednotek se jeden z ventilátorů nachází v módu nasávání a druhý z ventilátorů v módu odtahu, viz kapitola 4: Elektrické zapojení. Po přezkoušení funkčnosti ventilátorů, musí být polovina ventilátorů nastavena do módu nasávání, aby byla dodržena párovost větracích jednotek. Byla provedena kontrola funkčnosti větracího systému. z každého druhého ventilátoru vytáhněte konektor (2) ze zeleného protikusu (1) na řídící sběrnici. otočte konektor (2) o 180. zasuňte opět konektor (2) do zeleného protikusu (1) na řídící sběrnici. na regulátoru nastavte provozní režim zpětný zisk tepla, viz návod na instalaci a obsluhu daného regulátoru. dioda na konektoru se rozsvěcí a zhasíná po 70 sekundách. ventilátory pracují párově. mód přívodu vzduchu dioda svítí. mód dotahu vzduchu dioda nesvítí. je nastaven počáteční směr otáček ventilátoru 23

24 dozasuňte keramický výměník (3) do stavební průchodky z vnitřní strany tak, aby jeho zadní stěna lícovala s hranou fasády nebo byla opřena o dorazovou pásku. keramický výměník je nainstalován Montáž / demontáž vnitřního krytu Montáž vnitřního kruhového krytu Keramický výměník je vložený do stavební průchodky. Byla přezkoušena funkčnost systému. vyjměte imbusový klíč (2) ze spodní části vnitřního krytu (1). nasaďte spodní díl vnitřního krytu (4) na otvory pro upevňující šrouby umístěné po obvodu stavební průchodky (3). dbejte na to, aby byl nápis inventer (5) na spodním díle (4) vnitřního krytu umístěn dole. přišroubuje spodní díl vnitřního krytu do otvorů (6) přiloženými šrouby (7) pomocí dodaného imbusového klíče (8). Ujistěte se, že je prachový filtr dobře umístěn. Předejdete tím případné chybě ve funkčnosti větracího systému. zasuňte imbusový klíč (9) zpět na jeho místo ve spodním díle vnitřního krytu (10). nasaďte prachový filtr (11) na spodní díl vnitřního krytu (10). přesvědčte se, že je prachový filtr (11) dobře zafixován na trnech (12) na spodním díle vnitřního krytu (10). 24

25 nasaďte horní díl vnitřního krytu (14) na distanční sloupky (13) umístěné na spodním díle vnitřního krytu. nejdříve nasaďte dva sloupky (13) nacházející se v horní části spodního dílu do drážek na horní části vnitřního krytu (14). zacvakněte drážky v horní části vnitřního krytu (14) na sloupky (13) umístěné v dolní části spodního vnitřního krytu. vnitřní kruhový kryt je nainstalován. Montáž vnitřního krytu Flair Keramický výměník je vložený do stavební průchodky. Byla přezkoušena funkčnost systému. pomocí kleští (3) odstraňte úchytky (2) na spodní části vnitřního krytu (1) z předem připravených zlomů. usaďte spodní díl vnitřního krytu (5) na stavební průchodku, tak aby šipka na krytu byla v pozici směřující nahoru (zelená šipka). pomocí vodováhy usaďte spodní díl vnitřního krytu vodorovně a připevněte jej pomocí šroubů (4). pomocí dodaného imbusového klíče (8) přišroubuje spodní díl vnitřního krytu do příslušných otvorů (6) přiloženými šrouby (7). Ujistěte se, že je prachový filtr dobře umístěn. Předejdete tím případné chybě ve funkčnosti větracího systému. nasaďte prachový filtr (10) na spodní díl vnitřního krytu (9). přesvědčte se, že je filtrový kroužek (12) dobře upevněn mezi fixačními trny (zelená šipka) a vnitřní hranou (13) spodního dílu vnitřního krytu. dbejte na to, aby poutko (11) na filtrovém kroužku (12) bylo umístěno ve správné pozici směrem do místnosti. 25

26 nasaďte horní díl vnitřního krytu (15) na čtyři distanční sloupky (14). dbejte na to, aby šipka na vnitřní části horního krytu (15) ukazovala směrem vzhůru. zatlačte zarážky na distančních sloupkách (14) směrem dovnitř (zelené šipky). zasuňte horní díl vnitřního krytu (15) dále dále na distanční sloupky (14). dbejte na to, aby sloupky s protikusy zaklaply. vnitřní kryt Flair je nainstalován. Demontáž vnitřních krytů Vnitřní kryt větracího systému je nainstalován. demontáž vnitřního krytu proveďte v opačném pořadí, než v jakém se provádí montáž. 6 Ovládání vnitřní kryt je demontován. VAROVÁNÍ Obsluha přístroje dítětem nebo osobou s omezenými schopnostmi. Nebezpečí úrazu a zranění / poškození funkčnosti. obsluhu systému nenechávejte provádět dětem, seniorům nebo osobám s psychickými či intelektuálními poruchami, jejich nezkušenost nebo nevědomost by mohla zapříčinit poruchu funkčnosti přístroje. Po provedení údržby se ujistěte, že je prachový filtr dobře umístěn a vnitřní díl dobře nasazen zpět. Předejdete tím případné chybě ve funkčnosti větracího systému. 6.1 Způsob otvírání / zavírání vnitřního krytu V případě, že je větrací systém vypnutý, zavřete vnitřní kryty, zamezíte tím proudění studeného vzduchu do vnitřních prostor. Zavření vnitřního kruhového krytu Vnitřní kryt je otevřený. otočte horním dílem vnitřního krytu (1) po směru hodinových ručiček. vnitřní kryt kruhový je zavřený. 26

27 Otevření vnitřního kruhového krytu Vnitřní kryt je zavřený. otočte horním dílem vnitřního krytu (1) proti směru hodinových ručiček. vnitřní kryt kruhový je otevřený. Zavření vnitřního krytu Flair Vnitřní kryt je otevřený. zatlačte horní díl vnitřního krytu (1) na distanční sloupky (2). vnitřní kryt Flair je zavřený. Otevření vnitřního krytu Flair Vnitřní kryt je zavřený. tahem oddalte horní díl vnitřního krytu (1) od spodního dílu vnitřního krytu. vnitřní kryt Flair je otevřený. 6.2 Odstranění horního dílu vnitřního krytu Ventilátor je pomocí regulátoru vypnutý. Vnitřní kruhový kryt otevřete vnitřní kryt (viz kapitola 6.1: Ovládání Otevření vnitřního kruhového krytu) vycvakněte drážky horního dílu vnitřního krytu (1) z distančních sloupků. tahem sejměte horní díl vnitřního krytu (1) směrem nahoru. Vnitřní kryt Flair otevřete vnitřní kryt (viz kapitola 6.1: Ovládání Otevření vnitřního krytu Flair) tahem otevřete naplno vnitřní kryt zatlačte na strany distančních sloupků (1). vycvakněte horní díl (2) vnitřního krytu z drážek. sejměte horní díl (2) vnitřního krytu. 27

28 6.3 Přivření vnitřního krytu Naklonění vnitřního krytu a tím výsledné nasměrování toku přiváděného vzduchu je možné pouze u vnitřního krytu typu Flair V-233x233. Pro lepší nasměrování toku přiváděného vzduchu je možné naklonit vnitřní kryt typu Flair V-233x233 do požadované pozice. Vnitřní kryt je na přiklapnuté straně zavřený. Proto vzduch proudí pouze volným otvorem. Když například vnitřní kryt Flair nakloníte (přiklapnete) v dolní časti, bude přiváděn vzduch proudit do místnosti v horní části vnitřního krytu. Nakloněním vnitřního krytu se také sníží hlučnost větrací jednotky, vezměte na vědomí, že se s přivřením vnitřního krytu sníží také objem průtoku vzduchu. Pro zjednodušení je níže popsáno pouze přivření krytu v dolní části. Přivření krytu do jiného směru je shodné, pouze jej provádějte na příslušné straně, kterou chcete přivřít. Vnitřní kryt Flair je otevřený. zatlačte spodní stranu vnitřního krytu (1) aby se horní díl vnitřního krytu posunul v dolní části po distančních sloupcích až na doraz k spodnímu dílu vnitřního krytu. vnitřní kryt Flair je na spodní straně přiklopený. vzduch proudí pouze v horní části vnitřního krytu Flair. 6.4 Výměna prachového filtru Prachové filtry inventer mají dlouhou životnost, vydrží praní. Doporučujeme pravidelnou údržbu prachových filtrů. Ventilátor je pomocí regulátoru vypnutý. Horní díl vnitřního krytu je odstraněný. sejměte prachový filtr (2) ze spodního dílu vnitřního krytu (1). nasaďte nový nebo vypraný prachový filtr (5) na fixační trny (6). přesvědčte se, že je prachový filtr (5) dobře zafixován na trnech (4) na spodním díle vnitřního krytu (3). 28

29 nasaďte horní díl vnitřního krytu (7) na spodní díl vnitřního krytu (3). dole zatlačte horní díl vnitřního krytu (7) tak, aby drážky zacvakly do distančních sloupků (6). prachový filtr je vyměněný Vnitřní kryt Flair sejměte prachový filtr (3) pomocí poutka (1) ze spodního dílu vnitřního krytu (2). nasaďte nový nebo vypraný prachový filtr (7) na spodní díl vnitřního krytu (4). přesvědčte se, že je filtrový kroužek (6) dobře upevněn mezi fixačními trny (zelená šipka) a vnitřní hranou spodního dílu vnitřního krytu (8). dbejte na to, aby poutko (5) na filtrovém kroužku (6) bylo umístěno ve správné pozici směrem do místnosti. nasaďte horní díl vnitřního krytu (10) na distanční sloupky (9). zatlačte zarážky (zelená šipka) na distančních sloupcích (9) směrem dovnitř. zasuňte horní díl vnitřního krytu (10) dále na distanční sloupky (9). dbejte na to, aby sloupky s protikusy zaklaply do distančních sloupů. prachový filtr je vyměněný. 6.5 Způsob vyjmutí / vložení keramického výměníku POZOR Ostré hrany na keramickém výměníku. Pořezání rukou. Vypněte ventilátor pomocí regulátoru. Při vyjmutí a vložení keramického výměníku použijte rukavice. Ilustrační foto pro vyjmutí a vložení keramického výměníku je vyobrazeno s vnitřním krytem kruhovým, v případě krytu Flair je vyjmutí a vložení keramického výměníku identické s tímto postupem! 29

30 Vyjmutí keramického výměníku Ventilátor je vypnutý pomocí regulátoru. Horní díl vnitřního krytu je odstraněn. Prachový filtr je odstraněn. odšroubujte uchycující šrouby (1) na spodním díle vnitřního krytu pomocí přiloženého imbusového klíče. sejměte spodní díl vnitřního krytu (2). Poznačte si, v jaké pozici se nachází konektor na řídící sběrnici (šroubky viditelné/skryté). Zapamatování pozice konektoru je důležité pro zpětné připojení větrací jednotky, aby byl zachován párový provoz. poznačte si pozici konektoru (4) pro kabely vedoucí k ventilátoru (zelená čárka na obrázku). vytáhněte konektor (4) z protikusu. uvolněte zelenou šňůrku (3) umístěnou za rohy ventilátoru. pomocí zelené šňůrky (6) vytáhněte keramický výměník (5). keramický výměník je vyjmutý z průchodky. Vložení keramického výměníku Ventilátor je vypnutý pomocí regulátoru vypnutý. Horní díl vnitřního krytu je odstraněn. Keramický výměník je vyjmutý. nasaďte keramický výměník (1) do stavební průchodky (3) tak, abyste mohli dobře manipulovat s konektorem. upevněte zelenou šňůrku (4) za rohy ventilátoru (2). zasuňte opět konektor (5) s kabely vedoucími od regulátoru (7) do zeleného protikusu (6) na řídící sběrnici. dbejte na to, abyste dodrželi správnou pozici umístění konektoru (označení před vyjmutím). 30

31 dozasuňte keramický výměník (8) do stavební průchodky (9) z vnitřní strany tak, aby jeho zadní stěna lícovala s hranou fasády nebo byla opřena o dorazovou pásku. keramický výměník je opět vložen v průchodce. Pokračujte montáží vnitřního krytu popsané v kapitole Údržba keramického výměníku OPATRNĚ Čištění keramického výměníku v myčce na nádobí. Poškození izolační pěny. Doporučujeme mytí keramického výměníku pod teplou tekoucí vodou. Keramický výměník je vyjmutý. vyloupněte ventilátor (2) z černé izolační pěny (1). jednou rukou stlačte pěnu směrem dolů a druhou rukou vytáhněte ventilátor za roh směrem vzhůru. keramický výměník (1) umyjte pomocí odmašťovacího prostředku a proudu teplé tekoucí vody nechte keramický výměník zcela uschnout. lopatky ventilátoru otřete opatrně vlhkým hadříkem. zasaďte ventilátor (5) zpět do izolační pěny (4). keramický výměník zasuňte zpět do stavební průchodky viz. kapitola 6.3. keramický výměník je vyčištěn. 31

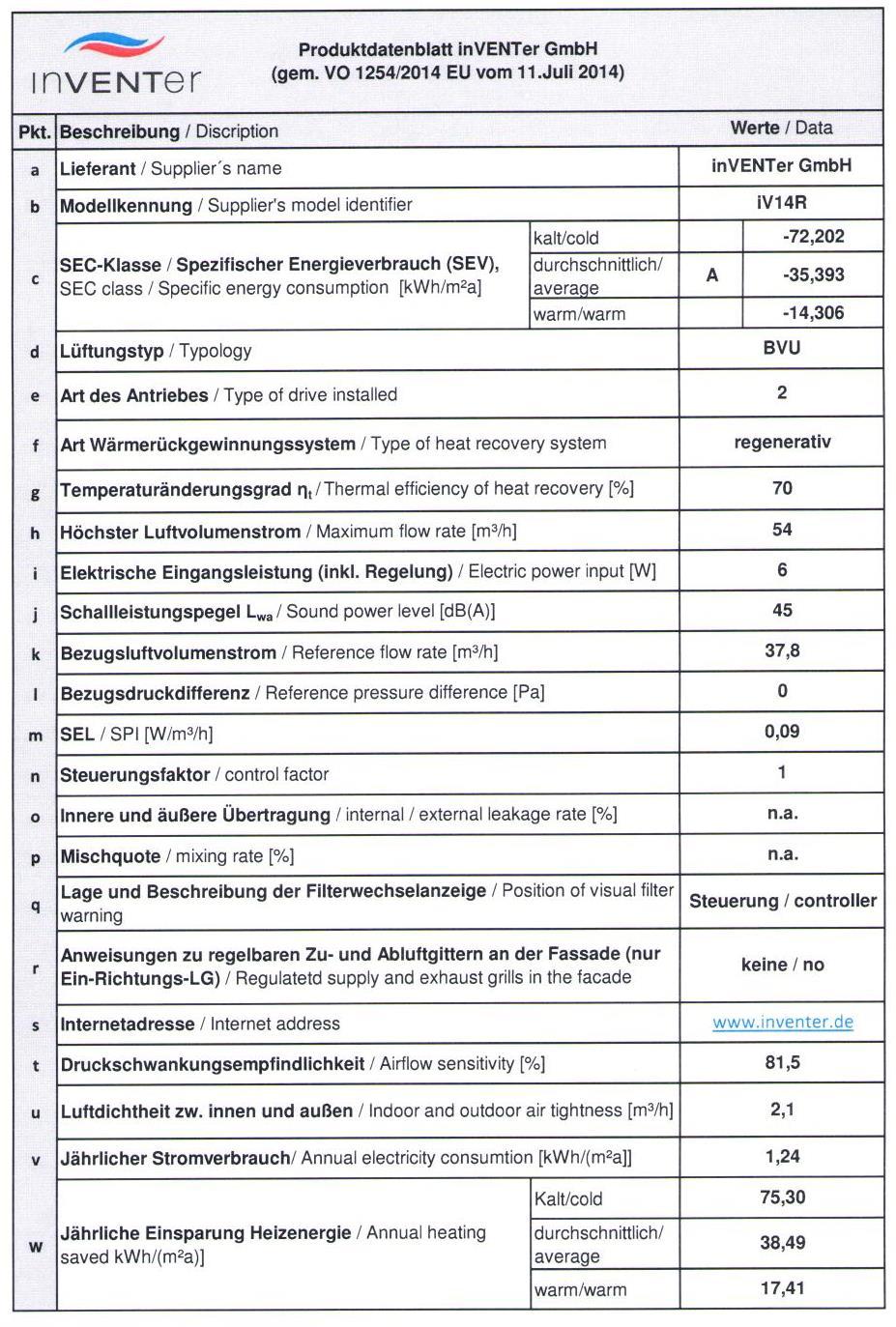

32 7 Technická data Provozní podmínky větracího systému Vlastnost Hodnota Provozní teplota -20 C C Přívod vzduchu / venkovní vzduch bez agresivních plynů, prachu a olejů Maximální průtok objemu vzduchu pro pár větracích jednotek 55 m 3 /h Energetická třída Digitální ovládání A Manuální ovládání B Ventilátor Vlastnost Hodnota Napětí DC 6 V 16 V Vstupní napětí ma Příkon max. 2,6 W Délka / šířka / hloubka 119 mm / 119 mm / 32 mm Váha 240 g Hlučnost 33 db (A) při DC 12 V Provozní teplota -20 C C Stavební průchodka Vlastnost Hodnota Délka / průměr 495 mm (745 mm) / 200 mm Váha 950 g (1 450) g Plochá redukce Vlastnost Hodnota Délka / rozměr 400 mm ( 500 mm) / 224 x 95 mm Váha g (1 700) g Keramický výměník Vlastnost Hodnota Délka 225 mm Průměr 196 mm Váha g Tepelná kapacita 877 J / kg. K Tepelná vodivost 2,1 W / m. K Provozní teplota max. 60 C Vnitřní kruhový kryt Vlastnost Hodnota Průměr/ hloubka- otevřený (zavřený) 290 mm / 72 mm (47 mm) Váha / s akustickým setem 600 g / 960 g Barva bílá RAL 9010 Vnitřní kryt Flair Vlastnost Hodnota Šířka / výška / hloubka- otevřený (zavřený) 233 mm / 233 mm / 61 mm (43 mm) Váha 700 g Barva bílá RAL 9010 Venkovní mřížka Vlastnost Hodnota Šířka / výška / hloubka 282 mm / 104 mm / 10 mm Váha 360 g Barva šedá RAL 7011 / bílá RAL

33 8 Obsah dodávky Obsah dodávky Přípravný set Obsah dodávky stavební průchodka 495/ 745 (+ polystyrenové záslepky, montážní klínky) plochá redukce 400 / 500 venkovní mřížka (v šedé nebo bílé barvě dle objednávky) montážní sada a návod Komponenty Objednací číslo Přípravný set iv14r-corner Kompletační set Obsah dodávky keramický výměník s reverzním ventilátorem iv14r vnitřní kryt (kruhový nebo Flair dle objednávky) montážní sada a návod Komponenty Objednací číslo Kompletační set iv14r Kompletní sada Obsah dodávky stavební průchodka 495/ 745 (+ polystyrenové záslepky, montážní klínky) plochá redukce 400 / 500 venkovní mřížka (v bílé nebo šedé barvě dle objednávky) montážní sada a návod keramický výměník s reverzním ventilátorem iv14r vnitřní kryt (kruhový nebo Flair dle objednávky) Komponenty Objednací číslo Větrací systém iv14r Komponenty Vnitřní kryt vnitřní kryt obsahuje prachový filtr a montážní sadu Komponenty Objednací číslo Vnitřní kruhový kryt ø 290 mm, bílý RAL Vnitřní kryt Flair 233 x 233 mm Stavební průchodka stavební průchodka s polystyrenovými záslepkami a montážními klínky Komponenty Objednací číslo Stavební průchodka ø 204 mm a délka 495 mm Stavební průchodka ø 204 mm a délka 745 mm Keramický výměník Komponenty Objednací číslo Keramický výměník s reverzním ventilátorem iv14r

34 Plochá redukce Komponenty Objednací číslo Plochá redukce 90 x 220 x Plochá redukce 90 x 220 x Venkovní mřížka Komponenty Objednací číslo Venkovní mřížka šedá RAL Venkovní mřížka bílá RAL Příslušenství a náhradní díly Příslušenství Komponenty Objednací číslo Vnitřní kruhový kryt ø 290 mm s akustickým setem, bílý RAL Vnitřní kryt Flair 233 x 233 mm s akustickým setem, bílý RAL Prachový filtr do vnitřního kruhového krytu (2 ks v balení) Prachový filtr do vnitřního krytu Flair (2 ks v balení) Pylový filtr do vnitřního kruhového krytu (2 ks v balení) Pylový filtr do vnitřního krytu Flair (2 ks v balení) Pylový vysokoprospustný filtr do vnit. kruhového krytu (2 ks v bal) Pylový vysokoprospustný filtr do vnit. krytu Flair (2 ks v bal) Akustický vložka Akustický set do vnitřního kruhového krytu ø 290 mm Nízkoroztažná montážní pěna I Náhradní díly Komponenty Objednací číslo Keramický výměník s reverzním ventilátorem Reverzní ventilátor 10 iv14r s konektorem Keramický výměník Spodní díl vnitřního kruhového krytu Spodní díl vnitřního kruhového krytu s akustickým setem Horní díl vnitřního kruhového krytu Spodní díl vnitřního krytu Flair Horní díl vnitřního krytu Flair s akustickým setem Horní díl vnitřního krytu Flair Posuvná objímka pro plochou redukci Držák na zeď pro plochou redukci Montážní sada pro vnitřní kruhový kryt Montážní sada pro vnitřní kryt Flair Montážní sada pro venkovní mřížku

35 10 Údržba a servis Větrací systém iv14r-corner je téměř bezúdržbový. Přehled jednoduchých úkonů základní údržby najdete na konci této kapitoly - Plán údržby. VAROVÁNÍ Obsluha přístroje dítětem nebo osobou s omezenými schopnostmi. Nebezpečí úrazu a zranění / poškození funkčnosti. obsluhu systému nenechávejte provádět dětem, seniorům nebo osobám s psychickými či intelektuálními poruchami, jejich nezkušenost nebo nevědomost by mohla zapříčinit poruchu funkčnosti přístroje. POZOR Rotace lopatek ventilátoru. Možnost poranění rukou. Před započetím údržby vypněte ventilátor pomocí regulátoru. Vytáhněte svorku s kabely vedoucími od regulátoru z konektoru ventilátoru. Odpojte konektor ze svorkovnice. OPATRNĚ Zlomení příček keramického výměníku. Ztráta funkce zpětného zisku tepla. Neházejte s keramickým výměníkem. Neskladujte keramický výměník mimo stavební průchodku. OPATRNĚ Poškrábání vnitřního krytu. Poškození plochy vnitřního krytu. K umytí vnitřního krytu nepoužívejte sodu, soli, kyseliny a čisticí prostředky obsahující chlor. Čisticí prostředky K úklidu můžete použít běžně dostupné úklidové prostředky používané v kombinaci s teplou vodou. K údržbě můžete použít následující úklidové prostředky. - netřepící se měkký hadřík - měkký kartáček - vysavač Plán údržby Následující seznam údržby a intervaly této údržby jsou pouze doporučením firmy inventer GmbH. Dle aktuálních podmínek a kvality vzduchu přizpůsobte intervaly údržby vašim osobním požadavkům. Časový interval Komponent Způsob údržby měsíčně pylový filtr vyměňte pylový filtr měsíčně horní díl vnitřního krytu horní část krytu otřete vlhkým hadříkem měsíčně regulátor horní část regulátoru otřete vlhkým hadříkem čtvrtletně keramický výměník vyjměte keramický výměník a očistěte jej pomocí proudu horké vody čtvrtletně prachový filtr filtr umyjte s pomocí čisticích prostředků pod tekoucí vodou nebo jej vyměňte za nový v případě poškození filtru jej vyměňte za nový pololetně stavební průchodka vytřete stavební průchodku vlhkým hadříkem pololetně plochá redukce vytřete plochou redukci vlhkým hadříkem 35

36 ročně ventilátor prach z lopatek ventilátoru odsajte vysavačem nebo setřete měkkým kartáčkem na přístupných místech ročně spodní díl vnitřního krytu dolní část krytu otřete vlhkým hadříkem 11 Odstranění závady, likvidace Odstranění závad V tabulce naleznete přehled možných závad, jejich příčinu a možnost odstranění. V případě, že i po prostudování a učinění kroků k odstranění závady, závada nadále přetrvává, kontaktujete svého dodavatele nebo výrobce. Závada Příčina Postup odstranění závady Ventilátor neběží žádné elektrické napětí vypněte a znovu nahoďte pojistky chyba při elektroinstalaci proveďte kontrolu správného připojení, připojení k pólům zkontrolujte, zda jsou veškeré konektory dobře umístěny ve svorce zkontrolujte, zda jsou jednotlivé žíly kabelu správně upevněny v konektoru poškozený ventilátor vyměňte poškozený ventilátor závada na regulátoru / trafu vyměňte regulátor / trafo Ventilátor nelze vypnout závada regulátoru vyměňte regulátor Nízký průtok vzduchu vnitřní kryt je zavřený otevřete vnitřní kryt prachový filtr je silně znečištěný vyčistěte prachový filtr pylový filtr je znečištěný použitím pylových filtrů se průtok vzduchu snižuje pylové filtry používejte pouze v pylové sezoně silně znečištěné pylové filtry vyměňte větrací jednotky nepracují párovým provozem zapojte ventilátory tak, aby jeden pracoval v módu odtahu a zároveň druhý v módu nasávání keramický výměník je znečištěn vyčistěte keramický výměník lopatky ventilátoru jsou znečištěné pomocí kartáčku vyčistěte lopatky ventilátoru na přístupných místech cizí těleso ve ventilátoru vyjměte cizí těleso z ventilátoru a vyčistěte celý větrací systém otáčky ventilátoru jsou příliš nastavte vyšší otáčky ventilátoru nízké Vysoká hladina hluku cizí těleso ve ventilátoru vyjměte cizí těleso z ventilátoru a vyčistěte celý větrací systém lopatky ventilátoru jsou znečištěné pomocí kartáčku vyčistěte lopatky ventilátoru na přístupných místech keramický výměník není správně umístěn ve stavební průchodce zasuňte keramický výměník co nejblíže k venkovní zdi zadní strana keramického výměníku musí lícovat s fasádou objektu příliš vysoké otáčky ventilátoru nastavte nižší otáčky ventilátoru 36

37 Proudí studený vzduch chyba elektroinstalace zkontrolujte zapojení konektoru konektor musí být pevně usazen ve svorkovnici Likvidace regulátor je nastavený na trvalé větrání přepněte regulátor do režimu zpětného zisku tepla Odpad zlikvidujte dle platných předpisů pro likvidaci odpadu pro danou zemi. Komponenty, z kterých je složen větrací systém, jsou zhotoveny tak, aby byly recyklovatelné. Chraňte životní prostředí a použité díly odevzdejte na příslušných sběrných místech. V přehledu naleznete, z jakých materiálů se jednotlivé komponenty skládají. Komponent Materiál Způsob likvidace Plochá redukce PPs sběrné místo pro recyklovatelný odpad Venkovní mřížka nerez (prášková úprava) sběrné místo pro staré železo Reverzní ventilátor PBTP / PA sběrné místo pro elektroodpad Vnitřní kryt kruhový PS - SZ / ABS + 15 GF Vnitřní kryt Flair PS - SZ sběrné místo pro recyklovatelný odpad Stavební průchodka PPs Keramický výměník keramika Prachový filtr TPU / PES Pylový filtr PP komunální odpad Pylový vysokoprospustný filtr PES 12 Záruka a servis Záruka Mimo oblasti Německa se vztahují na provoz větracího systému předpisy platící v konkrétní zemi. Obracejte se proto na vašeho dodavatele nebo dovozce. Výrobce negarantuje dvouletou záruční dobu na větrací systém iv14r-corner, prodlouženou pětiletou záruční dobu na elektrické komponenty a stavební průchodku a dlouhodobou třicetiletou záruční dobu na keramický výměník za předpokladu, že došlo k následujícím událostem: pokud škoda vznikla neodborným zacházením, nebo nevhodným používáním v případě, že nebyl dodržen návod na montáž, jak je popsán výše bylo použito příslušenství, které nebylo originální a nebylo doporučeno ani výrobcem větrací systém iv14r-corner byl použit k jiným účelům, než k jakým je určen byla provedena přestavba nebo změna větracího systému iv14r- Corner použité náhradní díly, nejsou originálními náhradními díly výrobce poškození vlivem nepřiměřeného tlaku na komponenty v průběhu montáže poškození způsobené vniknutím různých tekutin nebo chemikálií do větracího systému Reklamace Po převzetí zásilky ihned překontrolujte stav zboží, zda nedošlo při transportu k jeho poškození. Po převzetí zásilky nebude poškození při dopravě považováno jako důvod k reklamaci. Chybějící díly reklamujte nejpozději čtyři týdny po obdržení zboží. Zboží skladujte v suchu a uzavřeném obalu. 37

38 Dokumentace V přiložené dokumentaci jsou popsány funkce pro standardní použití větracího systému. Dokumentace obsahuje základní podklady nikoli veškeré detailní informace ke všem typům produktů a nejsou v ní zohledněny veškeré možné typy instalací, montáží a provozu větracích jednotek. Obrázky v návodu se mohou lišit od skutečnosti. Funkce zůstává ale zachovaná bez ohledu na drobné změny. Servis Technické změny vyhrazeny!! Pro technickou pomoc kontaktujte Vaše dodavatele, nebo naše servisní centrum: Německo Telefon Fax info@inventer.de Internet 38
