1 by LOKÁLNÍ VĚTRACÍ REKUPERAČNÍ JEDNOTKA VARIO-VENT DUO NÁVOD K INSTALACI A OBSLUZE

2 Obsah 1. Úvod Obsah balení Bezpečnost Instalace Pokyny pro instalaci Instalace větrací jednotky Instalace ovladače Obsluha Displej Hlavní menu Menu Menu Menu Ovládání Provozní režimy Symboly Péče a údržba Čištění filtru Čištění keramického výměníku tepla Výměna filtru Chybová hlášení První pomoc Záruka Protokol o zkoušce

3 1. Úvod Vážená klientko, vážený kliente, blahopřejeme vám k zakoupení této lokální rekuperační větrací jednotky Vario-Vent Duo. Moderní výrobní závody v Německu, vybrané materiály a certifikovaná kvalita jsou základem pro pětiletou záruku na tento výrobek. Vybrali jste si kvalitní výrobek "Made in Germany". Tento produkt vyniká hygienickou čistotou, jednoduchostí užívání a tichým provozem. 2. Obsah balení 1 x montážní potrubí 1 x větrací jednotka Vario-Vent Duo 2 x keramický výměník tepla 1 x montážní krytka s libelou 2 x instalační deska 2 x krytka pro elektroniku 1 x venkovní kryt (plast nebo nerez) 4 x směrovací/uzavírací krytka pro vnitřní kryt 1 x vnitřní kryt 4 x držák filtru 2 x filtr G3 1 x řídící jednotka 6 x šroub a hmoždinka 2 x rychlosvorka 1 x šablona 6 x klínek 1 x těsnící samolepicí páska 1 x návod k instalaci a obluze 3

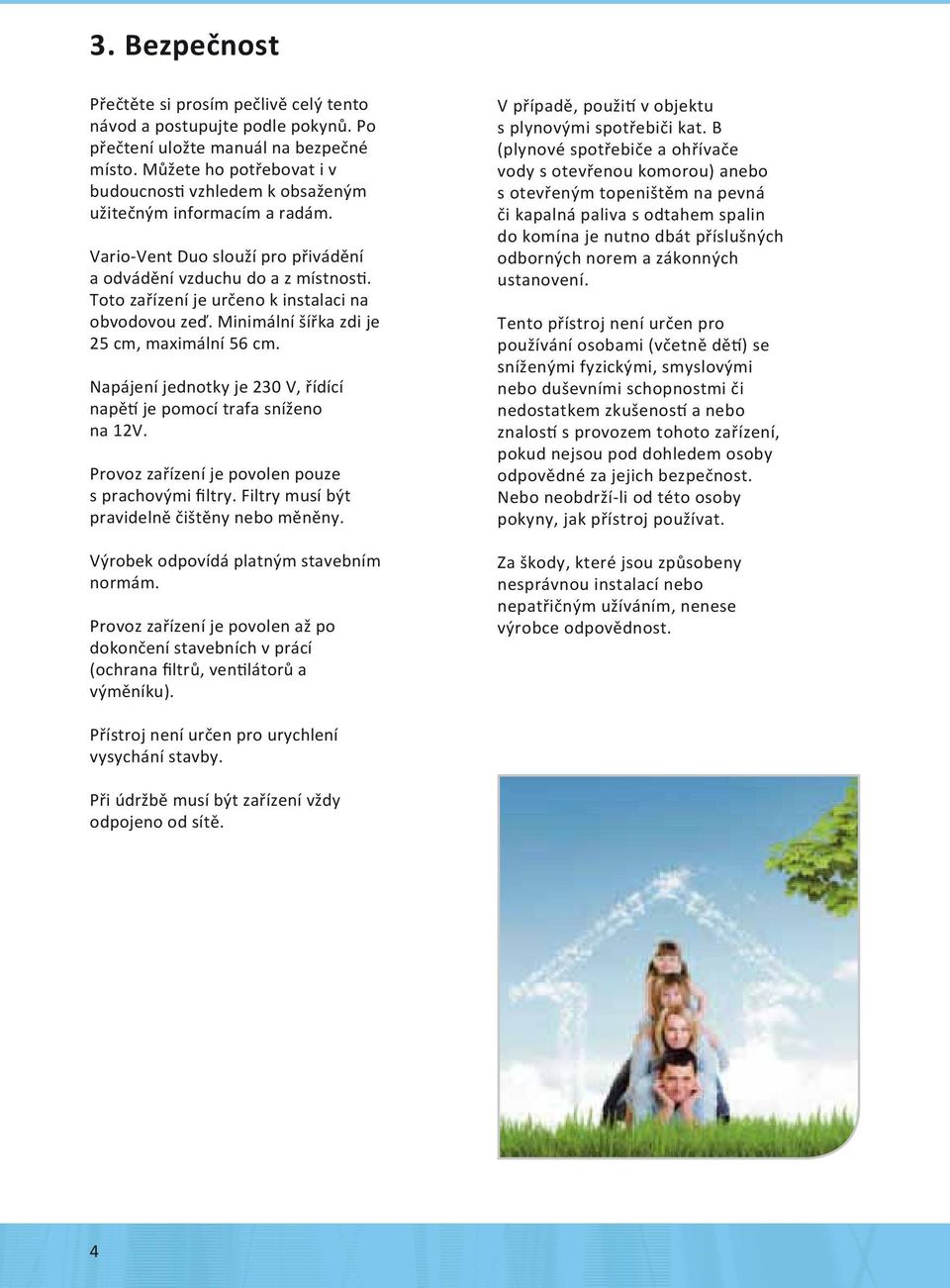

4 3. Bezpečnost Přečtěte si prosím pečlivě celý tento návod a postupujte podle pokynů. Po přečtení uložte manuál na bezpečné místo. Můžete ho potřebovat i v budoucnosti vzhledem k obsaženým užitečným informacím a radám. Vario-Vent Duo slouží pro přivádění a odvádění vzduchu do a z místnosti. Toto zařízení je určeno k instalaci na obvodovou zeď. Minimální šířka zdi je 25 cm, maximální 56 cm. Napájení jednotky je 230 V, řídící napětí je pomocí trafa sníženo na 12V. Provoz zařízení je povolen pouze s prachovými filtry. Filtry musí být pravidelně čištěny nebo měněny. Výrobek odpovídá platným stavebním normám. Provoz zařízení je povolen až po dokončení stavebních v prácí (ochrana filtrů, ventilátorů a výměníku). V případě, použití v objektu s plynovými spotřebiči kat. B (plynové spotřebiče a ohřívače vody s otevřenou komorou) anebo s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína je nutno dbát příslušných odborných norem a zákonných ustanovení. Tento přístroj není určen pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi či nedostatkem zkušeností a nebo znalostí s provozem tohoto zařízení, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost. Nebo neobdrží-li od této osoby pokyny, jak přístroj používat. Za škody, které jsou způsobeny nesprávnou instalací nebo nepatřičným užíváním, nenese výrobce odpovědnost. Přístroj není určen pro urychlení vysychání stavby. Při údržbě musí být zařízení vždy odpojeno od sítě. 4

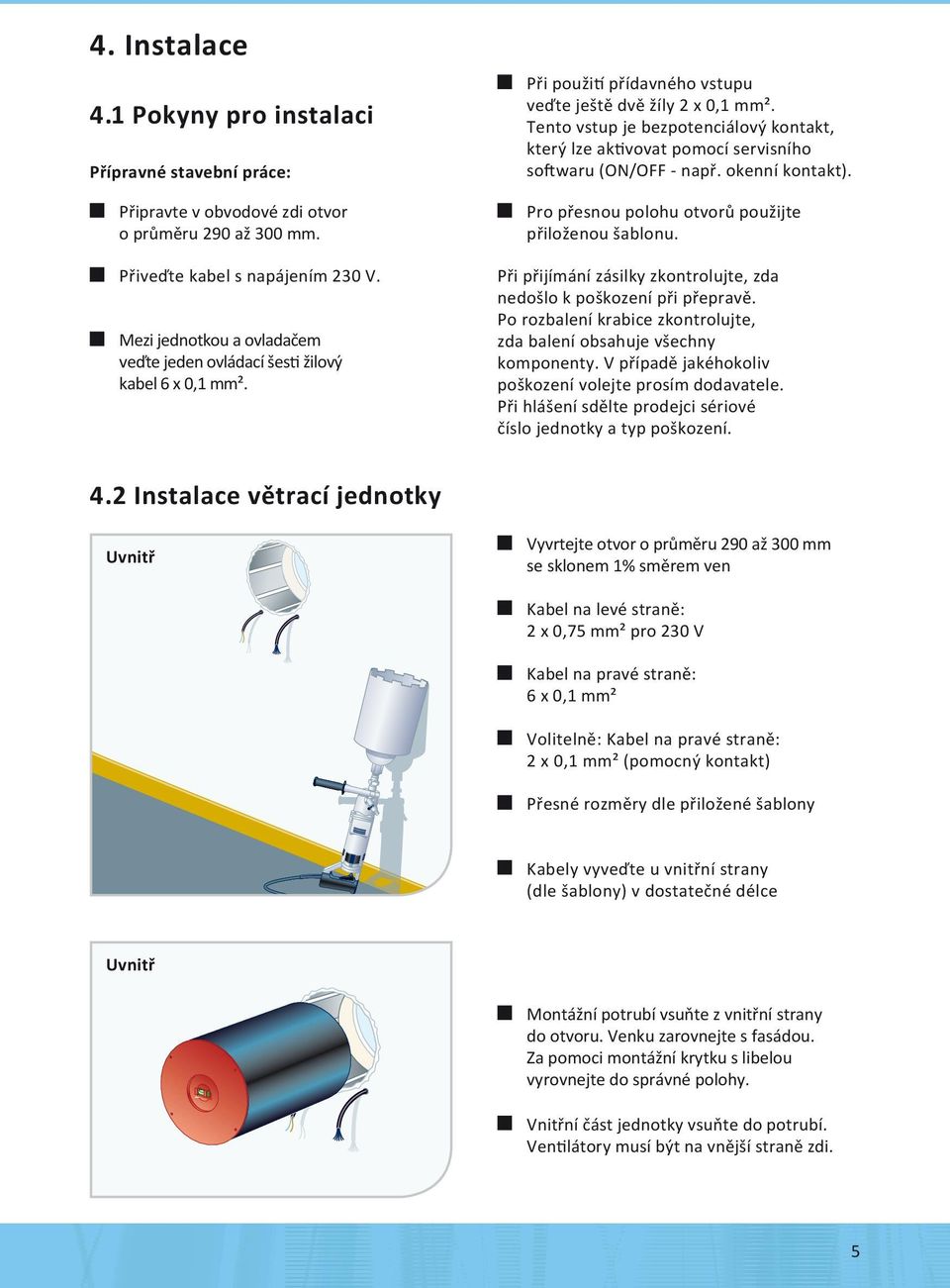

5 4. Instalace 4.1 Pokyny pro instalaci Přípravné stavební práce: Připravte v obvodové zdi otvor o průměru 290 až 300 mm. Přiveďte kabel s napájením 230 V. Mezi jednotkou a ovladačem veďte jeden ovládací šesti žilový kabel 6 x 0,1 mm². Při použití přídavného vstupu veďte ještě dvě žíly 2 x 0,1 mm². Tento vstup je bezpotenciálový kontakt, který lze aktivovat pomocí servisního softwaru (ON/OFF - např. okenní kontakt). Pro přesnou polohu otvorů použijte přiloženou šablonu. Při přijímání zásilky zkontrolujte, zda nedošlo k poškození při přepravě. Po rozbalení krabice zkontrolujte, zda balení obsahuje všechny komponenty. V případě jakéhokoliv poškození volejte prosím dodavatele. Při hlášení sdělte prodejci sériové číslo jednotky a typ poškození. 4.2 Instalace větrací jednotky Uvnitř Vyvrtejte otvor o průměru 290 až 300 mm se sklonem 1% směrem ven Kabel na levé straně: 2 x 0,75 mm² pro 230 V Kabel na pravé straně: 6 x 0,1 mm² Volitelně: Kabel na pravé straně: 2 x 0,1 mm² (pomocný kontakt) Přesné rozměry dle přiložené šablony Kabely vyveďte u vnitřní strany (dle šablony) v dostatečné délce Uvnitř Montážní potrubí vsuňte z vnitřní strany do otvoru. Venku zarovnejte s fasádou. Za pomoci montážní krytku s libelou vyrovnejte do správné polohy. Vnitřní část jednotky vsuňte do potrubí. Ventilátory musí být na vnější straně zdi. 5

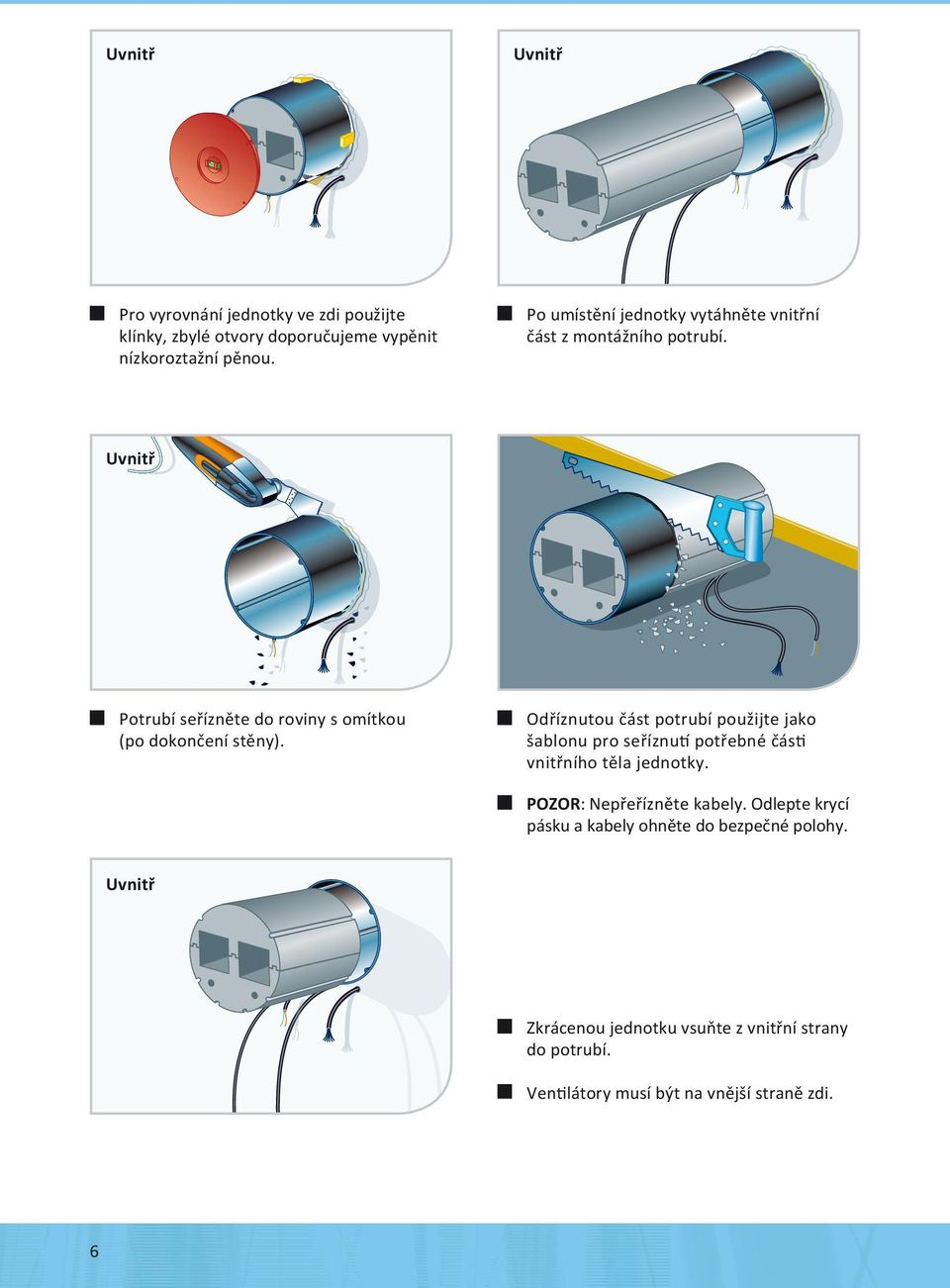

6 Uvnitř Uvnitř Pro vyrovnání jednotky ve zdi použijte klínky, zbylé otvory doporučujeme vypěnit nízkoroztažní pěnou. Po umístění jednotky vytáhněte vnitřní část z montážního potrubí. Uvnitř Potrubí seřízněte do roviny s omítkou (po dokončení stěny). Odříznutou část potrubí použijte jako šablonu pro seříznutí potřebné části vnitřního těla jednotky. POZOR: Nepřeřízněte kabely. Odlepte krycí pásku a kabely ohněte do bezpečné polohy. Uvnitř Zkrácenou jednotku vsuňte z vnitřní strany do potrubí. Ventilátory musí být na vnější straně zdi. 6

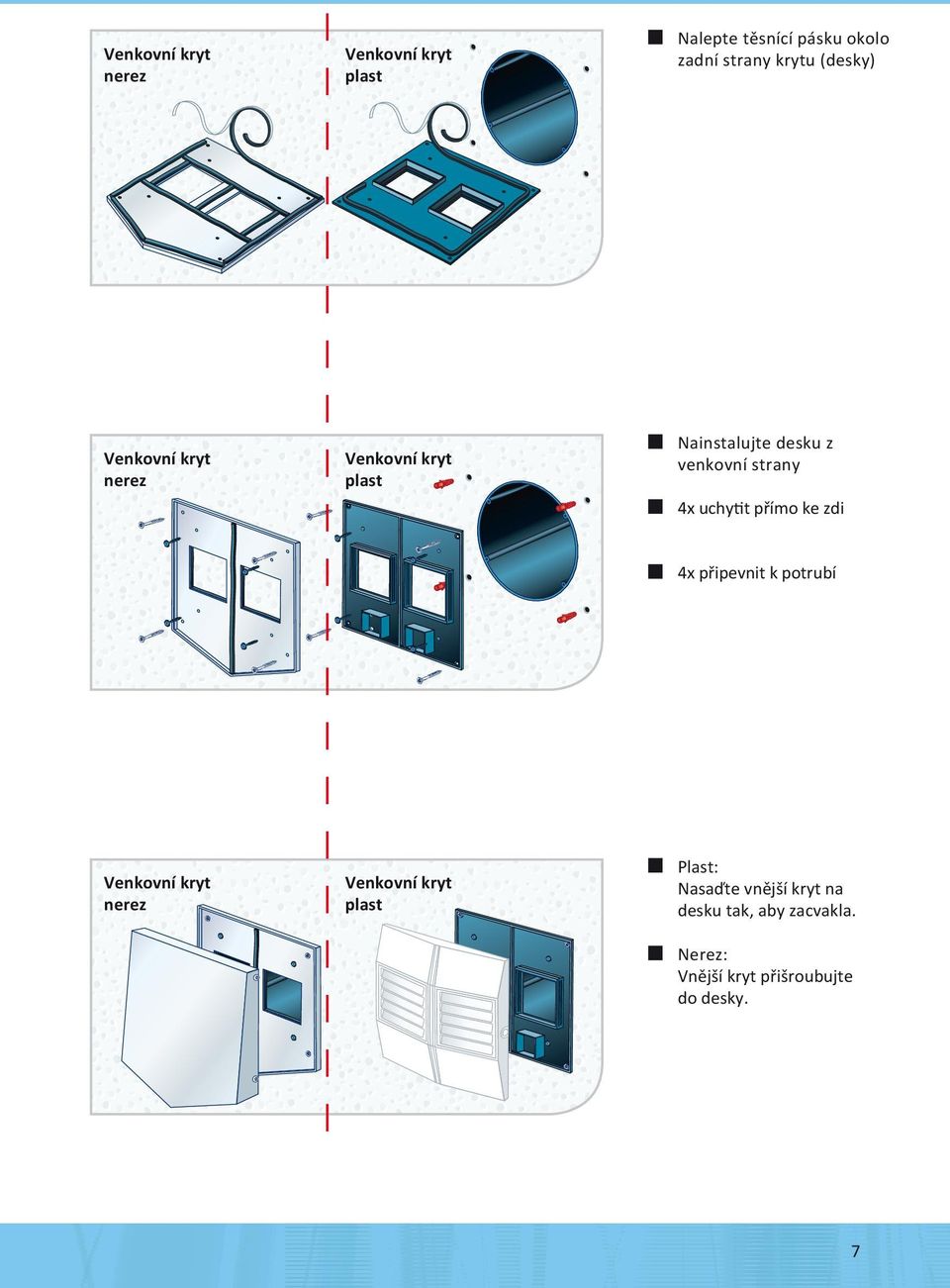

7 Venkovní kryt nerez Venkovní kryt plast Nalepte těsnící pásku okolo zadní strany krytu (desky) Venkovní kryt nerez Venkovní kryt plast Nainstalujte desku z venkovní strany 4x uchytit přímo ke zdi 4x připevnit k potrubí Venkovní kryt nerez Venkovní kryt plast Plast: Nasaďte vnější kryt na desku tak, aby zacvakla. Nerez: Vnější kryt přišroubujte do desky. 7

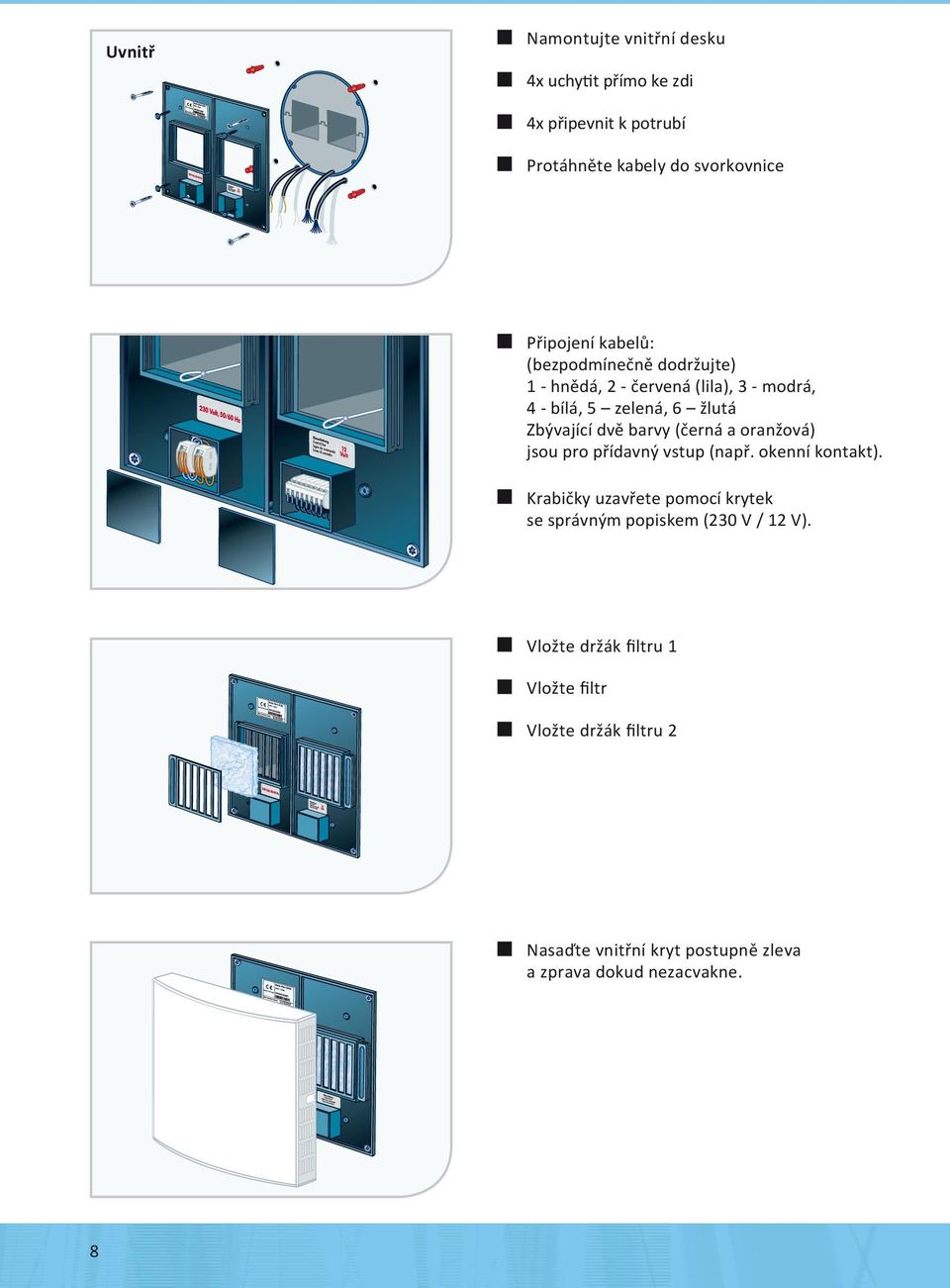

8 Uvnitř Namontujte vnitřní desku 4x uchytit přímo ke zdi 4x připevnit k potrubí Protáhněte kabely do svorkovnice Připojení kabelů: (bezpodmínečně dodržujte) 1 - hnědá, 2 - červená (lila), 3 - modrá, 4 - bílá, 5 zelená, 6 žlutá Zbývající dvě barvy (černá a oranžová) jsou pro přídavný vstup (např. okenní kontakt). Krabičky uzavřete pomocí krytek se správným popiskem (230 V / 12 V). Vložte držák filtru 1 Vložte filtr Vložte držák filtru 2 Nasaďte vnitřní kryt postupně zleva a zprava dokud nezacvakne. 8

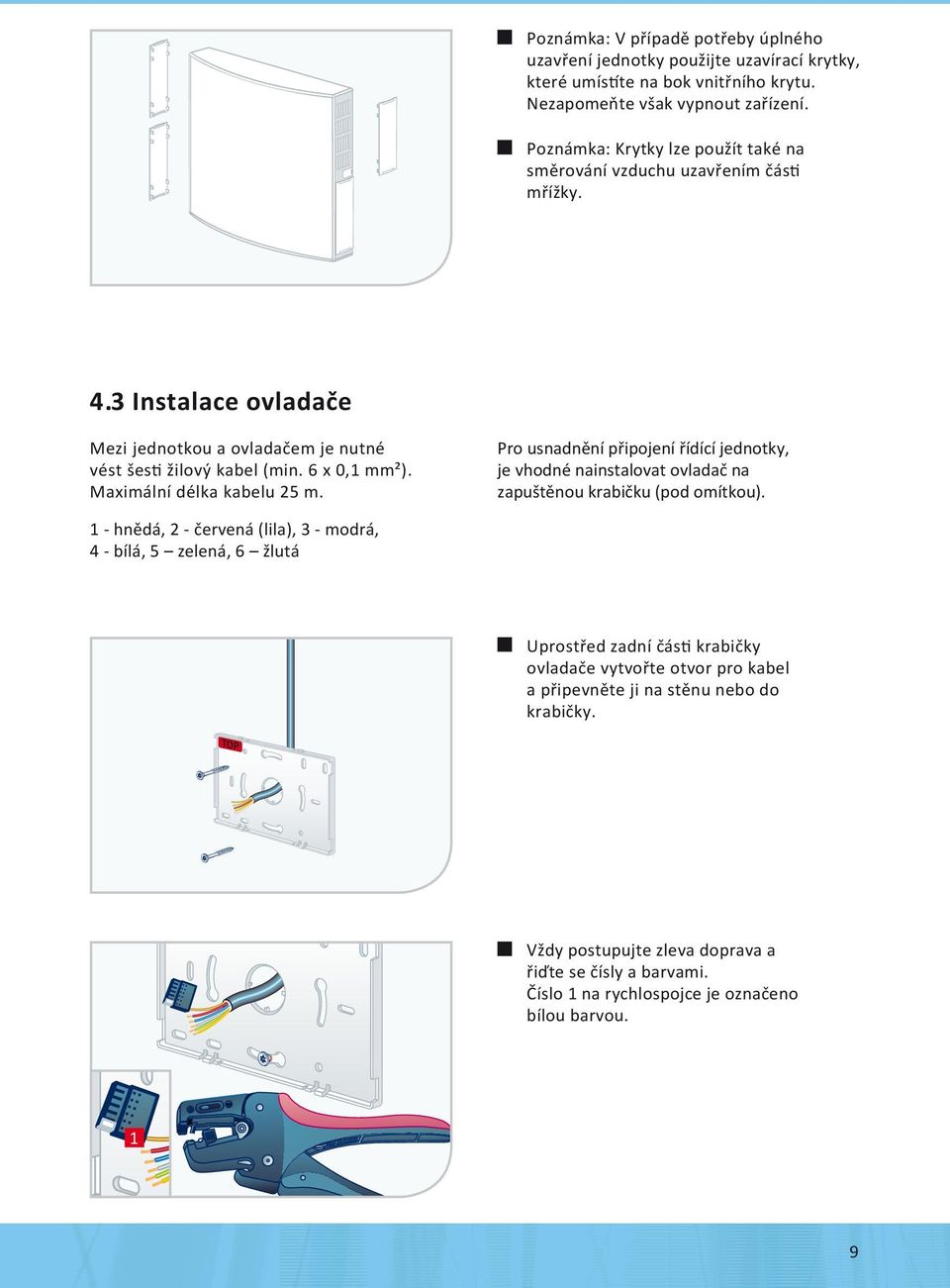

9 Poznámka: V případě potřeby úplného uzavření jednotky použijte uzavírací krytky, které umístíte na bok vnitřního krytu. Nezapomeňte však vypnout zařízení. Poznámka: Krytky lze použít také na směrování vzduchu uzavřením části mřížky. 4.3 Instalace ovladače Mezi jednotkou a ovladačem je nutné vést šesti žilový kabel (min. 6 x 0,1 mm²). Maximální délka kabelu 25 m. Pro usnadnění připojení řídící jednotky, je vhodné nainstalovat ovladač na zapuštěnou krabičku (pod omítkou). 1 - hnědá, 2 - červená (lila), 3 - modrá, 4 - bílá, 5 zelená, 6 žlutá Uprostřed zadní části krabičky ovladače vytvořte otvor pro kabel a připevněte ji na stěnu nebo do krabičky. Vždy postupujte zleva doprava a řiďte se čísly a barvami. Číslo 1 na rychlospojce je označeno bílou barvou. 1 9

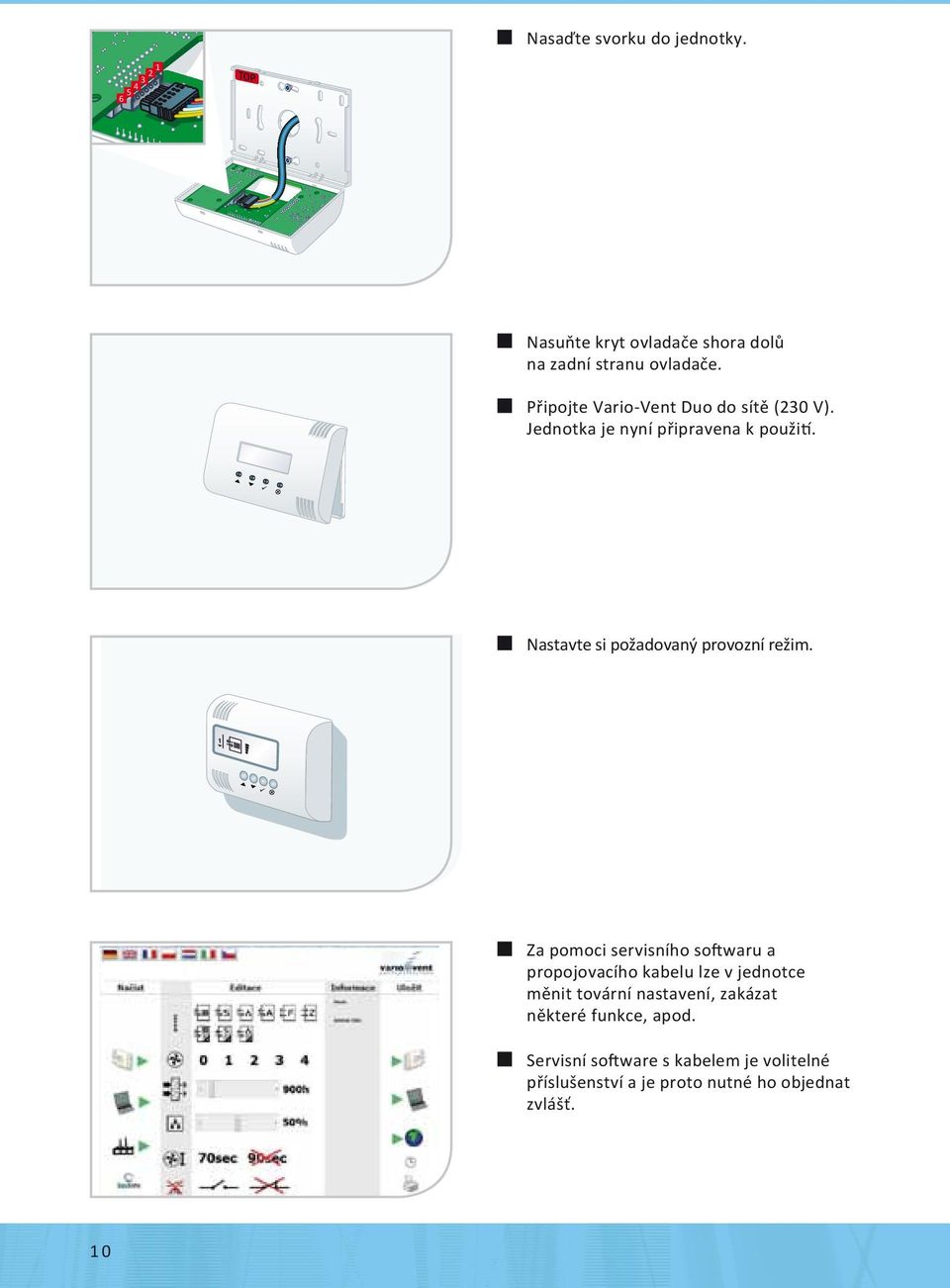

10 Nasaďte svorku do jednotky Nasuňte kryt ovladače shora dolů na zadní stranu ovladače. Připojte Vario-Vent Duo do sítě (230 V). Jednotka je nyní připravena k použití. Nastavte si požadovaný provozní režim. Za pomoci servisního softwaru a propojovacího kabelu lze v jednotce měnit tovární nastavení, zakázat některé funkce, apod. Servisní software s kabelem je volitelné příslušenství a je proto nutné ho objednat zvlášť. 1 0

11 Symboly na ovladači-provozní režimy Na ovladači můžete zvolit různé typy režimů a stupně výkonu ventilátoru Normální provoz s rekuperací tepla Ochrana proti vlhkosti Noční režim s rekuperací Noční režim ochrana proti vlhkosti S Letní provoz bez rekuperace A Režim dovolená Noční režim letního provozu bez rekuperace F Odvod vzduchu 10

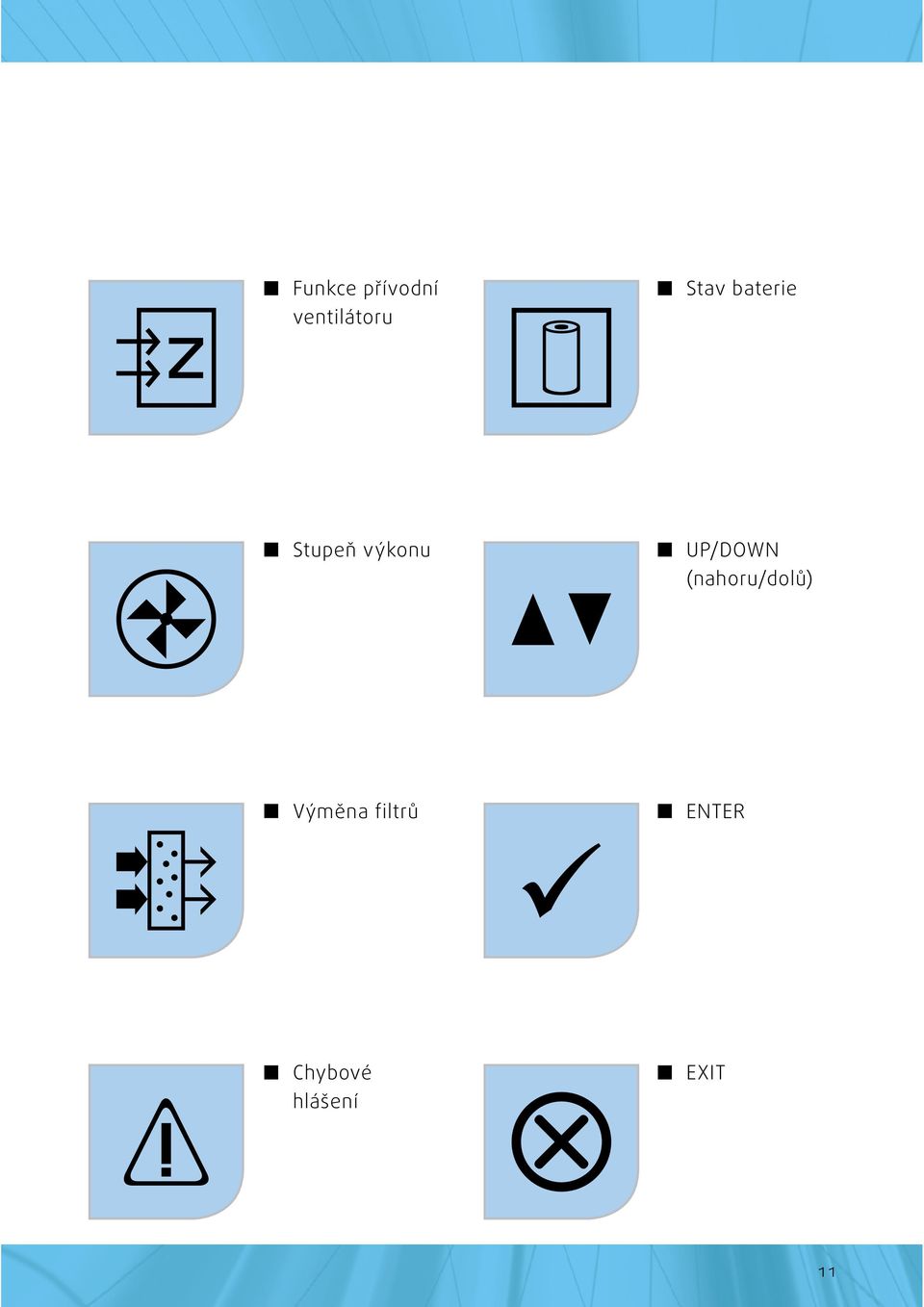

12 Z Funkce přívodní ventilátoru Stav baterie Stupeň výkonu UP/DOWN (nahoru/dolů) Výměna filtrů ENTER Chybové hlášení EXIT 11

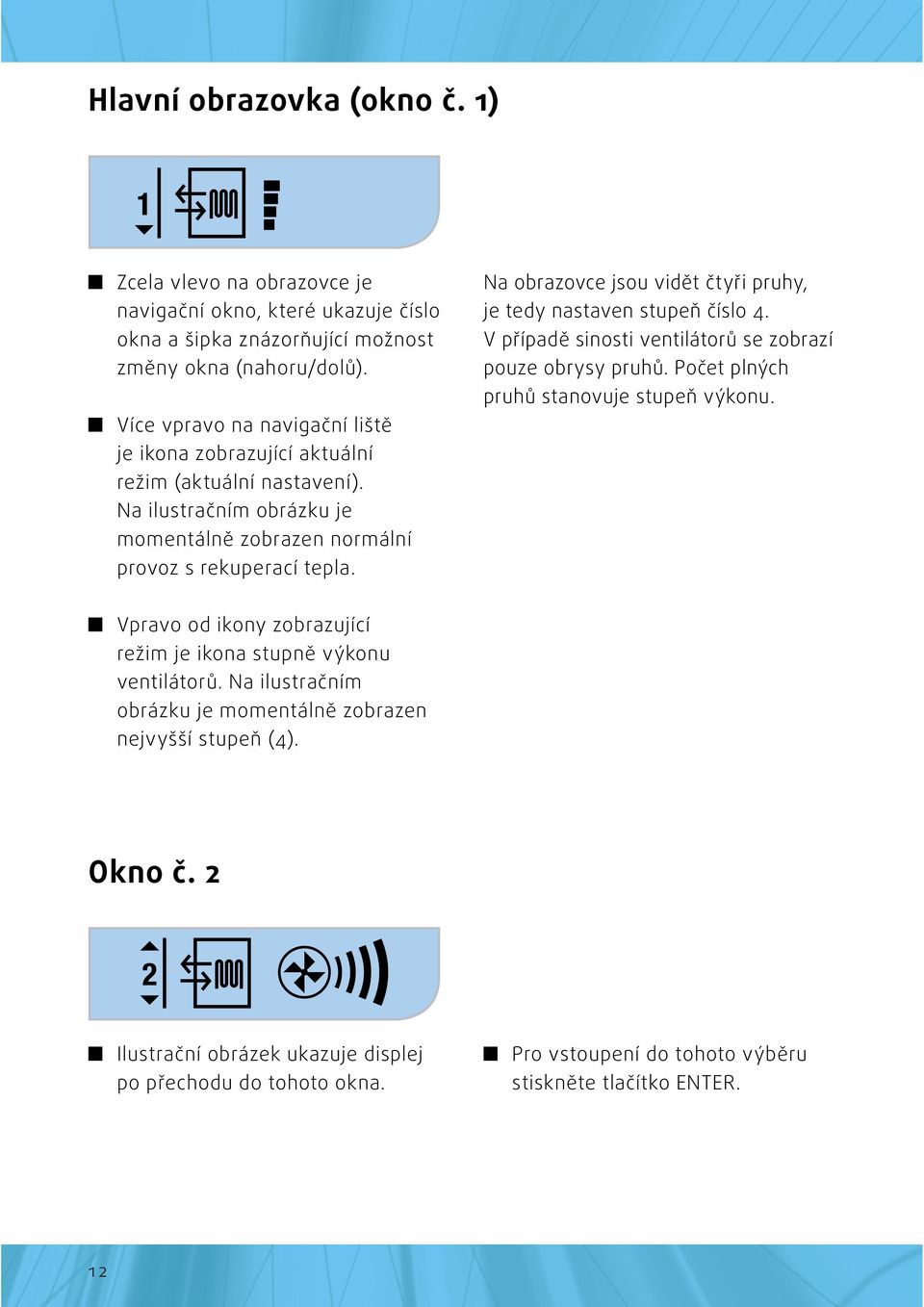

13 Hlavní obrazovka (okno č. 1) Zcela vlevo na obrazovce je navigační okno, které ukazuje číslo okna a šipka znázorňující možnost změny okna (nahoru/dolů). Více vpravo na navigační liště je ikona zobrazující aktuální režim (aktuální nastavení). Na ilustračním obrázku je momentálně zobrazen normální provoz s rekuperací tepla. Na obrazovce jsou vidět čtyři pruhy, je tedy nastaven stupeň číslo 4. V případě sinosti ventilátorů se zobrazí pouze obrysy pruhů. Počet plných pruhů stanovuje stupeň výkonu. Vpravo od ikony zobrazující režim je ikona stupně výkonu ventilátorů. Na ilustračním obrázku je momentálně zobrazen nejvyšší stupeň (4). Okno č. 2 Ilustrační obrázek ukazuje displej po přechodu do tohoto okna. Pro vstoupení do tohoto výběru stiskněte tlačítko ENTER. 12

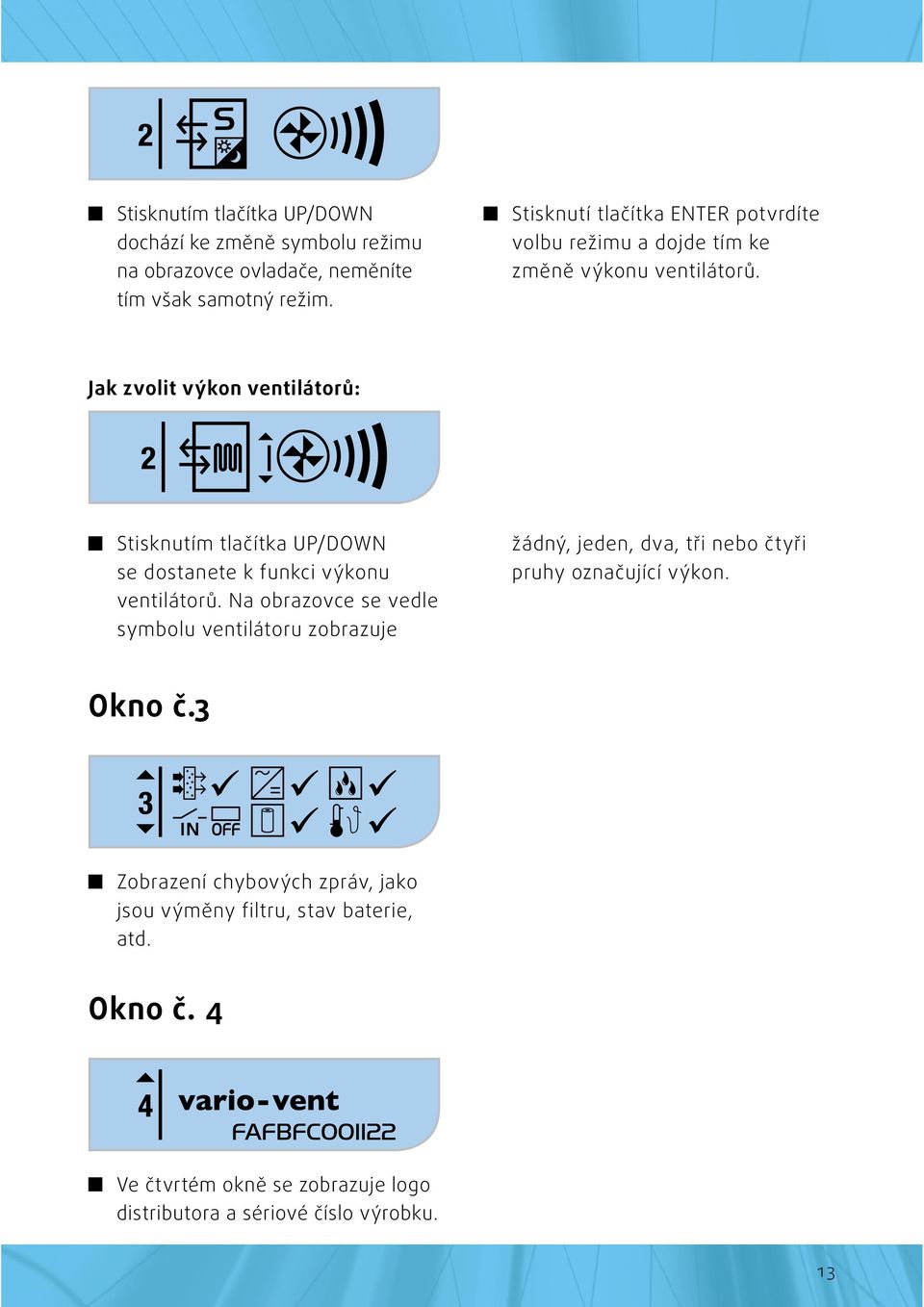

14 Stisknutím tlačítka UP/DOWN dochází ke změně symbolu režimu na obrazovce ovladače, neměníte tím však samotný režim. Stisknutí tlačítka ENTER potvrdíte volbu režimu a dojde tím ke změně výkonu ventilátorů. Jak zvolit výkon ventilátorů: Stisknutím tlačítka UP/DOWN se dostanete k funkci výkonu ventilátorů. Na obrazovce se vedle symbolu ventilátoru zobrazuje žádný, jeden, dva, tři nebo čtyři pruhy označující výkon. Okno č.3 Zobrazení chybových zpráv, jako jsou výměny filtru, stav baterie, atd. Okno č. 4 Ve čtvrtém okně se zobrazuje logo distributora a sériové číslo výrobku. 13

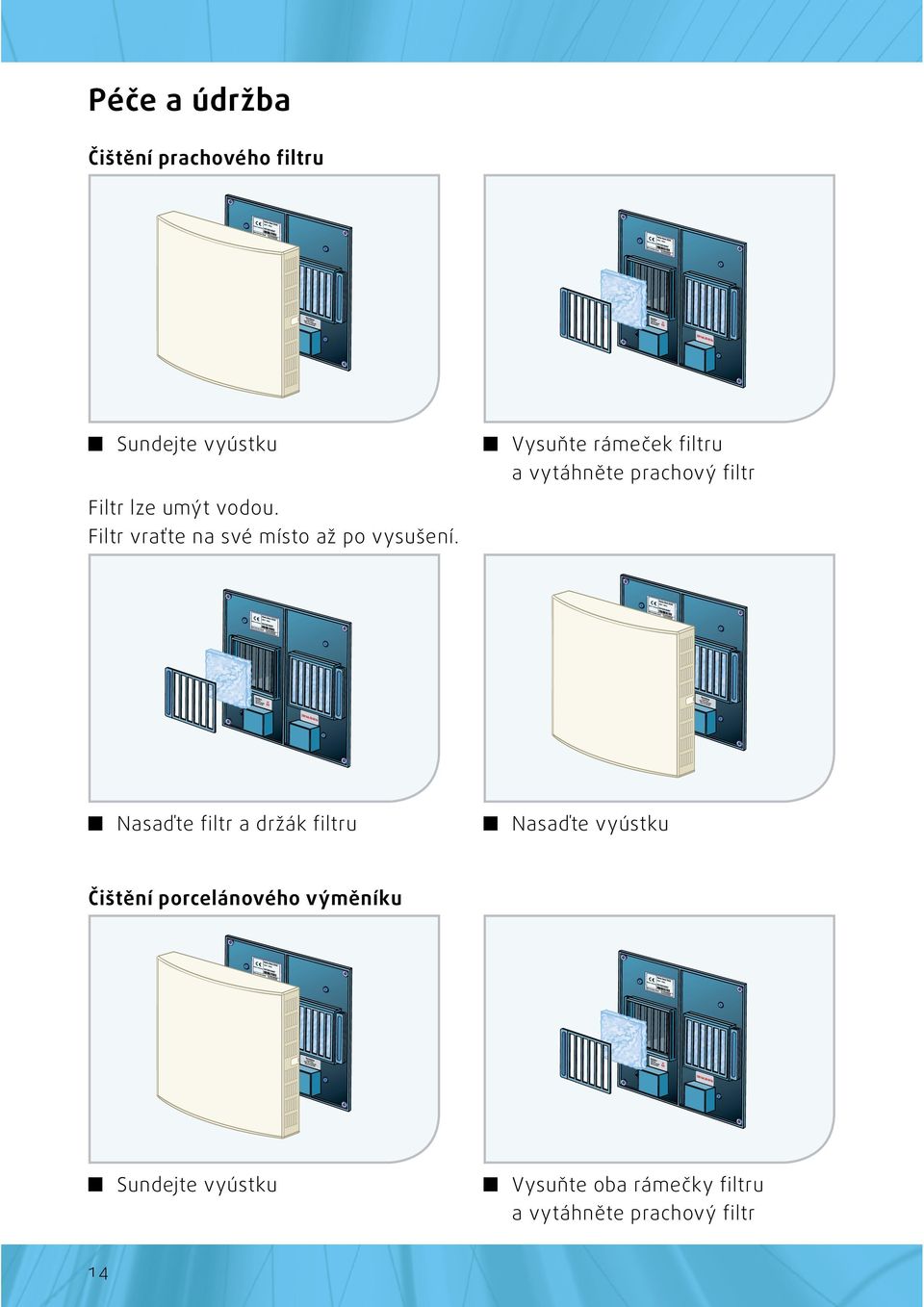

15 Péče a údržba Čištění prachového filtru Sundejte vyústku Vysuňte rámeček filtru a vytáhněte prachový filtr Filtr lze umýt vodou. Filtr vraťte na své místo až po vysušení. Nasaďte filtr a držák filtru Nasaďte vyústku Čištění porcelánového výměníku Sundejte vyústku Vysuňte oba rámečky filtru a vytáhněte prachový filtr 14

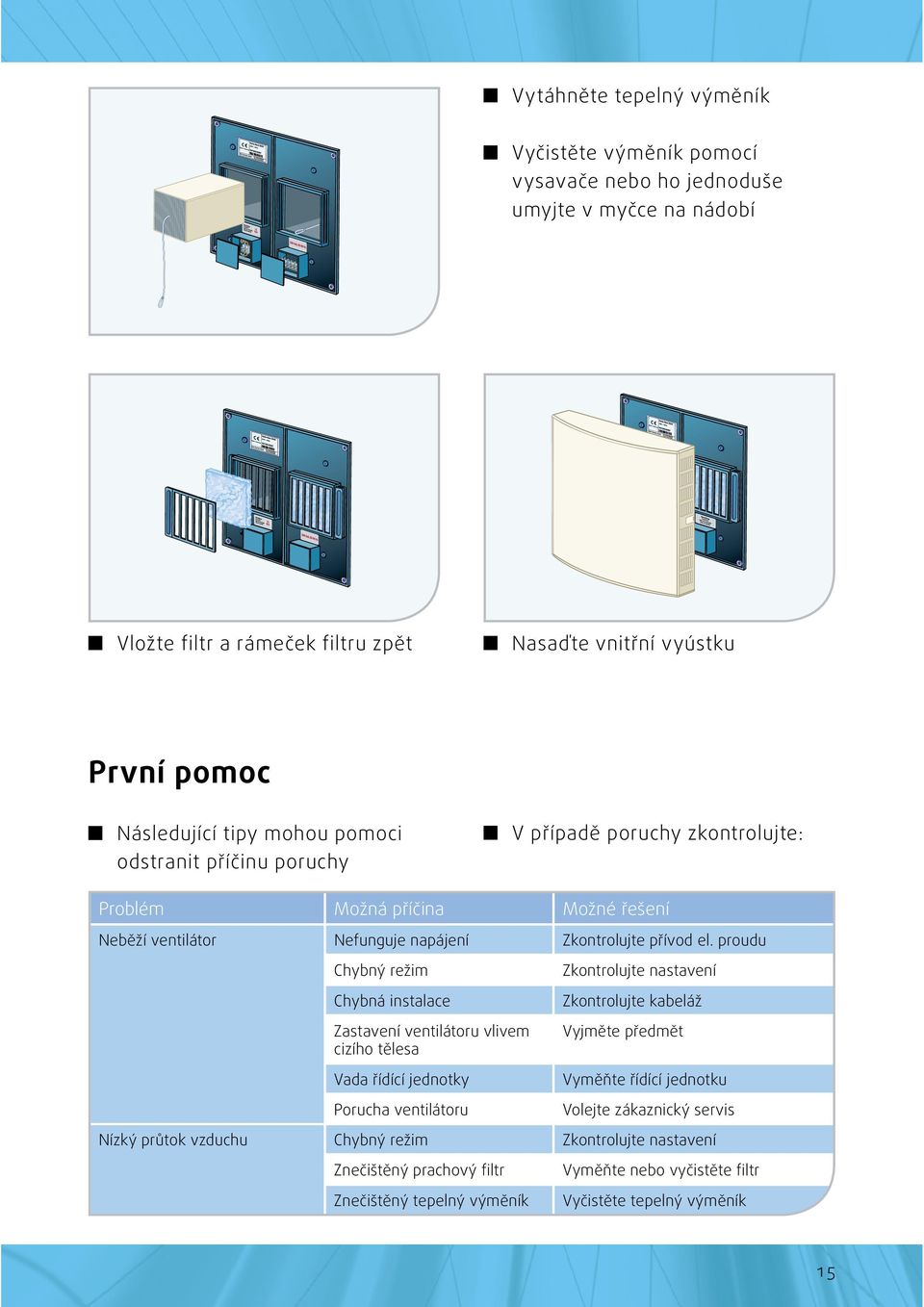

16 Vytáhněte tepelný výměník Vyčistěte výměník pomocí vysavače nebo ho jednoduše umyjte v myčce na nádobí Vložte filtr a rámeček filtru zpět Nasaďte vnitřní vyústku První pomoc Následující tipy mohou pomoci odstranit příčinu poruchy V případě poruchy zkontrolujte: Problém Možná příčina Možné řešení Neběží ventilátor Nefunguje napájení Zkontrolujte přívod el. proudu Chybný režim Chybná instalace Zastavení ventilátoru vlivem cizího tělesa Vada řídící jednotky Porucha ventilátoru Zkontrolujte nastavení Zkontrolujte kabeláž Vyjměte předmět Vyměňte řídící jednotku Volejte zákaznický servis Nízký průtok vzduchu Chybný režim Zkontrolujte nastavení Znečištěný prachový filtr Znečištěný tepelný výměník Vyměňte nebo vyčistěte filtr Vyčistěte tepelný výměník 15

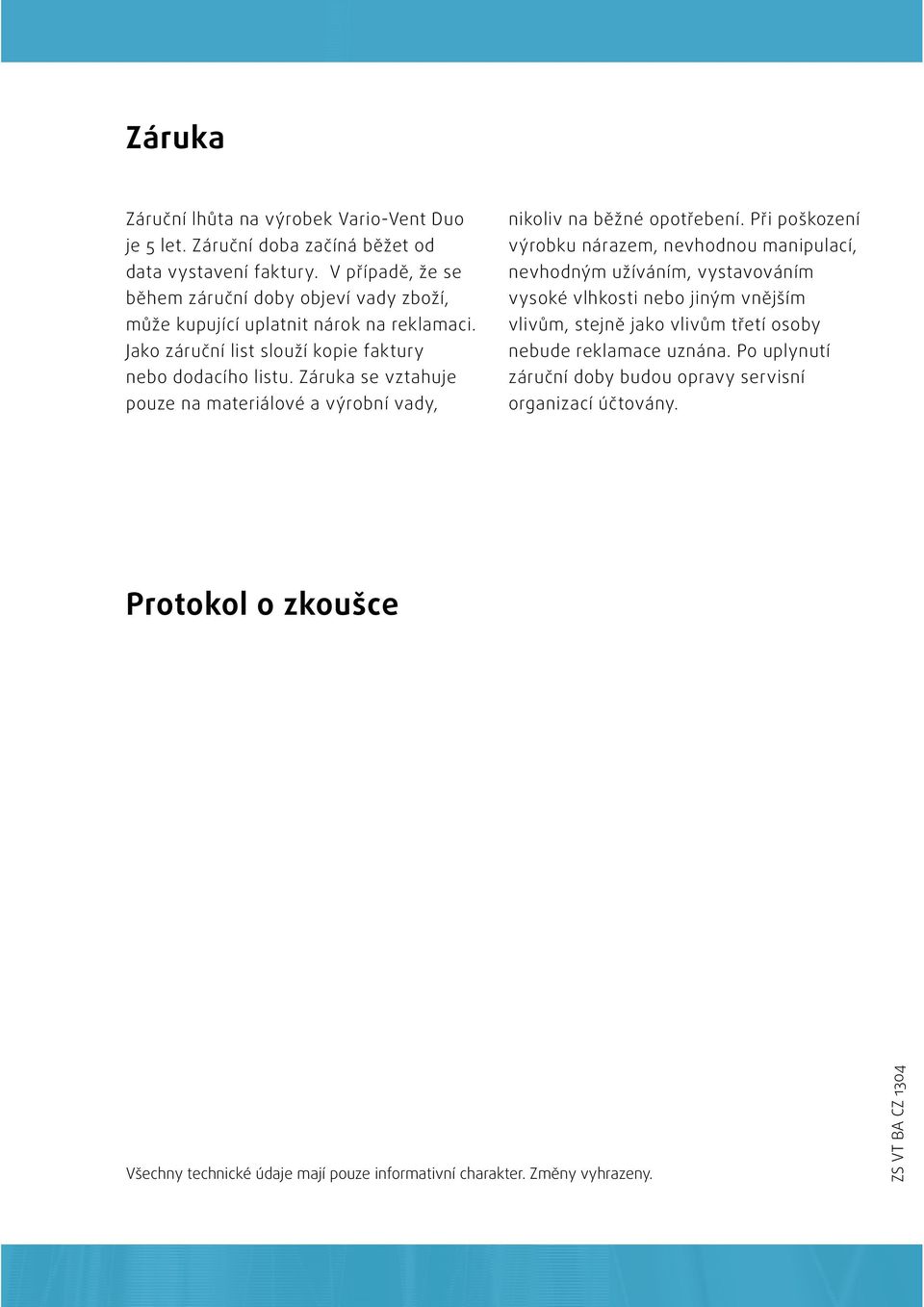

17 Záruka Záruční lhůta na výrobek Vario-Vent Duo je 5 let. Záruční doba začíná běžet od data vystavení faktury. V případě, že se během záruční doby objeví vady zboží, může kupující uplatnit nárok na reklamaci. Jako záruční list slouží kopie faktury nebo dodacího listu. Záruka se vztahuje pouze na materiálové a výrobní vady, nikoliv na běžné opotřebení. Při poškození výrobku nárazem, nevhodnou manipulací, nevhodným užíváním, vystavováním vysoké vlhkosti nebo jiným vnějším vlivům, stejně jako vlivům třetí osoby nebude reklamace uznána. Po uplynutí záruční doby budou opravy servisní organizací účtovány. Protokol o zkoušce Všechny technické údaje mají pouze informativní charakter. Změny vyhrazeny. ZS VT BA CZ 1304
