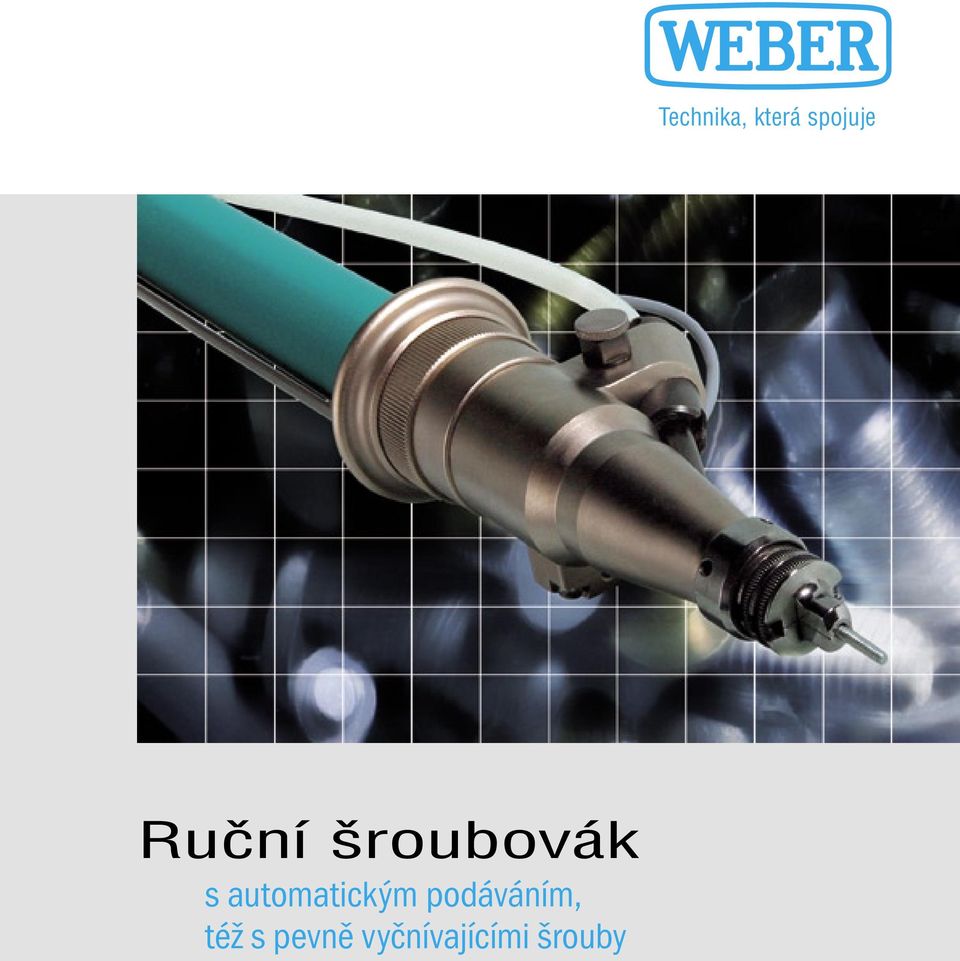

1 Ruční šroubovák s automatickým podáváním, též s pevně vyčnívajícími šrouby Technika, která spojuje

2 Ruční šroubovací systém HSP/HSD pro šrouby a závitové kolíky Průběh šroubování: _ Nasadit šroubovací pistoli. _ Stlačit spouštěcí lištu. _ Šroubovák se spustí dolů, aniž by se otáčel a zapadne do hlavy šroubu. _ Spojka sepne a šroubovák se začne otáčet. _ Šroub se dotáhne nastaveným utahovacím momentem. _ Uvolnit spouštěcí lištu, šroubovák zajede zpět. _ Během šroubování se podá automaticky nový šroub. Podávací a řídící jednotka: _ PLC řízení celého procesu _ Vibrační zásobník a oddělovač různých velikostí a různého provedení. _ S protihlukovým krytem. _ Regulátor třídícího zařízení. _ Jednotka údržby tlakového vzduchu. _ Jednotka údržby pneumatiky, ventilů a tlakového vzduchu. Volitelné komponenty: _ Kontrola otáček s indikací OK/NOK. _ Koncovka se západkou pro pevně vyčnívající šrouby. _ Vakuové nasávání pro šrouby s těžištěm v hlavě a pro obtížně přístupná šroubovací místa. _ Programové příslušenství. HSK/ HSV/HSF HSK: _ Pro šrouby s těžištěm v hlavě. _ Podávání pomocí speciálních profilovaných hadic. _ Speciálně uzpůsobené koncovky. HSV: _ Pro obtížně přístupná místa _ Nasátí šroubu vakuem až k zasazení šroubu do otvoru. _ Vakuum se získává vakuovou pumpou nebo Venturiho trubicí. HSF: _ Pro pevně vyčnívající šrouby. _ Při zatlačení na šroub se šroub nezasune zpět do koncovky. _ Koncovka nepřijde do kontaktu s montovaným dílem.

3 Ruční šroubovací systém HSM pro matice Průběh šroubování: _ Nasadit šroubovací pistoli. _ Stlačit spouštěcí lištu. _ Šroubovák se spustí dolů, aniž by se otáčel a zajede do hlavy matice. _ Matice vyjede ven z koncovky přisátá k bitu. _ Spojka sepne, šroubovák s maticí se začnou otáčet. _ Matice se dotáhne nastaveným utahovacím momentem. _ Uvolnit spouštěcí lištu, šroubovák zajede zpět. _ Automaticky se podá nová matice. Podávací a řídící jednotka: _ PLC řízení celého procesu _ Vibrační zásobník a oddělovač různých velikostí a různého provedení. _ S protihlukovým krytem. _ Regulátor třídícího zařízení _ Jednotka údržby tlakového vzduchu. _ Jednotka údržby pneumatiky, ventilů a tlakového vzduchu. Volitelné komponenty: _ Kontrola otáček s indikací OK/NOK. _ Uchopení matice rozpínacím trnem (bez vakua). _ Programové příslušenství. Vakuum: Vakuum se získává vakuovou pumpou nebo Venturiho trubicí. Mezi šroubovacími pochody je možno použít protitlak, aby se zabránilo vniku nečistot do koncovky.

4 Naše příslušenství pro všechny modely Pistolová rukojeť: Pro šroubování ve vodorovném směru. _ Posuvná po celé délce šroubováku. _ Optimální rozložení váhy, nastavitelná. _ Ergonomický design. Senzor pro snímání otáček: Spolehlivě rozezná chybná zašroubování resp. defektní závity nebo protáčející se šrouby, jakož i chybějící šrouby indikací _ hlášením OK/NOK. Odlehčovací rameno, pevně montované na pracovním stole: Ideální pro pracovní místa u stolu, alternativně s upevněním na stěnu. _ Minimální vynaložení síly obsluhy (práce bez únavy). _ Podpora utahovacího momentu. _ Vyrovnání hmotnosti. _ Velký pracovní rozsah (poloměr asi 0,7 m). _ Úhel sklonu šroubováku nastavitelný ve dvou osách. _ Jednoduchá montáž. Otočný držák: Umožňuje jednoduché nasazení šroubováku do směru osy _ Pro díly se dvěmi různými osami šroubování v jedné rovině. _ Dva nastavitelné úhly dorazu. Manipulační zařízení HHG _ Vyrovnání hmotností. _ Vedení šroubováku v přesném úhlu. _ Lehký chod. _ Velký pracovní rozsah. Signální skřínka: Vyhodnocuje signály šroubováku (hlídače otáček): OK/NOK _ Typ GVZ načítá všechna hodnocená místa _ Typ GTZ uvádí celkové OK nadřazenému řízení teprve, když jsou všechna místa šroubování na výrobku hodnocena OK. Další příslušenství Kyvný přípoj vzduchu: Garantuje optimální pohyblivost ve všech pracovních polohách. Vývod odpadního vzduchu: _ Tlumí hluk. _ Udržuje čistý vzduch na pracovišti. _ Volně otočný. Otočné sloupové rameno s balancérem: Klasické závěsné zařízení pro ruční nářadí. _ Kompenzuje vlastní hmotnost šroubováku.

5 Pracovní princip ručního šroubováku Automatický zdvih bitu _ Minimální vynaložení síly (žádné ruční stlačování teleskopického nástavce). _ Práce se šroubovákem neunavuje, šetří klouby. _ Rychlost zdvihu plynule regulovatelná. _ Bez styku montovaného dílu s koncovkou, u provedení s pevně vyčnívajícím šroubem (volitelné). Startovací lišta _ Spouštění po celé její délce. _ Přesný tlakový bod. Jedinečný princip Weber: motor jako pohyblivý píst _ Zajišťuje automatický zdvih bitu. _ Umožňuje krátkou konstrukční délku. Spojka _ Šroubovák najíždí na šroub aniž by se otáčel. _ Šetří bit i šroub. _ Jednoduchá kontrola bitu. _ Šrouby mohou být dotaženy. _ Zejména důležité u Torx šroubů, hlav s drážkou a hlav s vnitřním šestihranem. Momentové spojky _ K dispozici třecí spojky nebo rychlospojky. _ Vysoká opakovaná přesnost utahovacího momentu. _ Jednoduché přestavení utahovacího momentu nepovolanými osobami není možné. _ Vysoká spolehlivost díky použití talířových pružin. Bajonetový uzávěr na šroubovací soupravě _ Šroubovací souprava otočná v úhlu 30, zajištění dobrého výhledu na místo _ Demontáž a výměna nástroje možná rychleji než za minutu, bez potřeby nářadí. _ Přesné vycentrování a připojení k rukojeti. Vyměnitelná koncovka _ Je možné bezproblémové použití různých koncovek resp. čelisťových sad. Kyvné rameno WEBER _ Spolehlivé podávání i krátkých šroubů. _ Těsné a plynulé připojení podávací hadice. _ Podání dalšího šroubu možné během šroubování šroubu předchozího. _ Krátké doby pracovního taktu. Technika, která spojuje

6 Technika, která spojuje Německo Weber Schraubautomaten GmbH Hans-Urmiller-Ring Wolfratshausen Tel.: +49 (81 71) Fax: +49 (81 71) USA Weber Screwdriving Systems Inc Front Street Yorktown Heights, NY Phone: +1 (914) Fax: +1 (914) Rakousko Weber Schraubautomaten (Austria) GmbH Stelzhamer Straße Enns/OÖ Tel.: +43 (72 23) Fax: +43 (72 23) rholzwerber@weber-online.com Česká republika Weber Automation Sro. Šmidkova Brno Tel.: +420 (5) Fax: +420 (5) pnovak@weber-online.com Anglie Weber Automatic Assembly Systems Ltd. Unit 3 Landscape Close Weston Business Park Weston on the Green Tel.: +44 (18 69) Fax: +44 (18 69) jmayo@weber-online.de Dánsko Weber Automation Nordic Aps Rønne Alle Dragør Tel.: +45 (32) Fax: +45 (32) jbech@weber-online.de Francie Weber Assemblages Automatiques S.A.R.L. 299 Route de la Chapelle du Puy Saint Jorioz Tel.: +33 (450) Fax: +33 (450) weber@weberaa.com Švýcarsko Weber Schraubautomaten (Schweiz) GmbH Richtersmattweg 6a 3054 Schüpfen/BE Tel.: +41 (31) Fax: +41 (31) weber.ch@bluewin.ch WN Stand 6/04 AD
