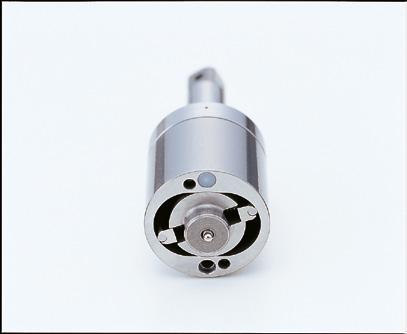

1 Hydropulzní utahovák nejnovější generace Revoluční automatický přepouštěcí ventil stanovuje nové měřítko pro hydropulzní utahováky a dál tak posunuje již tradiční prvenství japonské značky URYU ve vývoji hydropulzních utahováků. Tento nový ventil reguluje v pulzní jednotce velikost průtokového otvoru mezi komorou s vysokým a s nízkým tlakem oleje. U běžných pulzních utahováků je tento otvor neměnný. To znamená, že u nich vyrovnávání tlaku probíhá nezávisle na aktuálních podmínkách šroubového spoje. Auto-přepouštěcí ventil naopak reguluje vyrovnávání tlaku právě v závislosti na průběhu utahování. V počátku utahování, kdy šroubový spoj vykazuje nízkou míru tření, je přepouštěcí otvor zcela otevřen a vyrovnávání tlaku oleje probíhá rychle. Jakmile však vzroste utahovací moment a tím i míra tření, vzrůstá zároveň i tlak oleje vznikající v pulzní jednotce. Tento tlak je postupně škrcen Pracovní cyklus automatického přepouštěcího ventilu (2) Těsně před pulzem (1) Začátek (3) Během pulzu Vysoký tlak Otevřeno Uzavřeno (4) Těsně po pulzu (5) Po dokončení pulzu přepouštěcím ventilem tak, aby pulzní jednotka mohla vyvinout plný výkon. Předností tohoto auto-přepouštěcího ventilu je v prvé řadě ideální nárůst utahovacího momentu bez obvykle vysokého prvotního pulzu, který je způsoben rychlým dosednutím hlavy šroubu. Nezanedbatelná je však také úspora energie z odrazových pulzů, které jsou generovány s každým řádným pulzem. Proto dokáže nově vyvinutá pulzní jednotka rychleji pokračovat v otáčení a začít s dalším pulzem. Jednotlivé pulzy se tak nacházejí blíže k sobě a celková doba utahování je kratší. Ve srovnání s jinými pulzními utahováky nová řada bezesporu přináší více efektivity. Tento nově vyvinutý ventil je v kódu výrobku označen písmenem A a jsou jím vybaveny všechny modely montážního nářadí řady UAT, UA, UDBP-TA. Běžný hydropulzní utahovák Velikost průtokového tvoru (neměnná) Hydropulzní utahovák s auto přepouštěcím ventilem Velikost průtokového otvoru (proměnlivá) Prvotní pulz po dosednutí hlavy šroubu je utlumen Strana 6 Ztráta přenášené energie je minimalizována

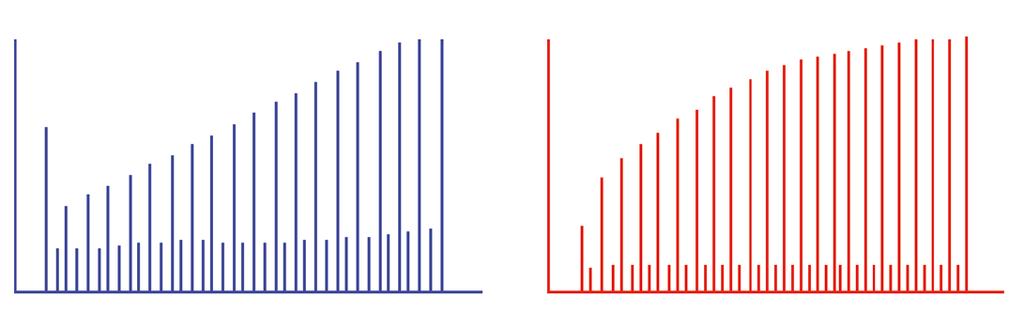

2 Hydropulzní utahovák nejnovější generace Nízká hmotnost - vysoký výkon. Na tomto základě japonský výrobce URYU přišel s mnoha patenty týkajícími se pulzní jednotky. Nová generace hydropulzních utahováků řady UAT/UA a jejích předchůdců řady /UL jsou nejlehčími a nejvýkonnějšími na trhu a stanovují tak měřítko v oblasti hmotnosti a konstrukční velikosti. Z hlediska ergonomie a přesnosti je toto montážní nářadí první volbou. Automatický přepouštěcí ventil "auto-relief valve" Vratná pružina pro přesný utahovací moment i při nízkém tlaku Devítilopatkový dvoukomorový vzduchový motor pro vysoký výkon Zdokonalený vypínací ventil pro menší rozptyl utahovacího momentu Gumový ochranný kryt SU kroužek Inovativní těsnění pulzní jednotky Jemnodotyková spoušť "feather touch" pro pohodlné ovládání Dvoukomorový vzduchový motor Těsnící válečky pro účinnější přenos síly Ergonomická rukojeť Kryt výfuku otočný o 360 Rozšířená křivka rozložení utahovacího momentu Otáčky m 3 / min Porovnání vzduchových motorků Otáčky Výkon v HP Výkon Počet utažených šroubových spojů Rozptyl utahovacího momentu Řada UAT Běžné pulzní utahováky Utahovací moment () Utahovací moment () Motor UA60 Motor běžných pulzních utahováků Strana 7

3 Pistolová rukojeť 2,5-400 UA40 UA60 UA80 UA130 UA200 Strana 8 Utahovací moment Výst. Volnoběžné otáčky Hmotnost kg Délka Osová vzdál. akust.tlaku db(a) vibrací m/sec 2 m 3 /min UA30D M4-5 2,5-5,5-1/4 * , ,5 76 <2,5 0,30 UA40D M5 4, /4 * , ,5 75 <2,5 0,25 UA40 M5 4, / , ,5 75 <2,5 0,25 UA50DL M6-7-15,5 1/4 * , ,5 75 <2,5 0,25 UA50L M6-7-15,5 3/ , ,5 75 <2,5 0,25 UA50D M6 7-15,5-1/4 * , ,5 78 <2,5 0,30 UA50 M6 7-15,5-3/ , ,5 78 <2,5 0,30 UA60DL M /4 * , ,5 77 <2,5 0,25 UA60L M / , ,5 77 <2,5 0,25 UA60D M /4 * , ,5 80 <2,5 0,35 UA60 M / , ,5 80 <2,5 0,35 UA70L M / , ,5 78 <2,5 0,30 UA70 M / , ,5 80 <2,5 0,40 UA80L M / , ,0 78 <2,5 0,40 UA80 M / , ,0 80 <2,5 0,48 UA90L M / , ,0 79 <2,5 0,45 UA90 M / , ,0 82 <2,5 0,53 UA100L M / , ,5 79 <2,5 0,48 UA100 M / , ,5 82 <2,5 0,55 UA130L M / , ,5 79 <2,5 0,50 UA130 M / , ,5 82 2,6 0,70 UA150L M / , ,0 79 2,8 0,50 UA150 M / , ,0 82 2,9 0,70 UA180L M / , ,0 80 3,1 0,50 UA180 M / , ,0 84 3,2 0,70 UA200L M / , ,5 85 2,6 0,70 UA200 M / , ,5 85 2,8 1,00 * Rychloupínací pouzdro s vnitřním šestihranem 1/4. Závit přívodu R 1/4, od UA180 R 3/8. Doporučený vnitřní (ID) přívodní hadice 6 pro UA30~UA50, hadice 9 pro UA60~UA90 a hadice 13 pro UA100 a větší modely. Údaje o rozsahu utahovacího momentu při, resp. dynamického tlaku závisí na typu šroubového spoje, použitém příslušenství apod. Údaj L v kódu výrobku označuje variantu pro provozní tlak 4~5 bar.

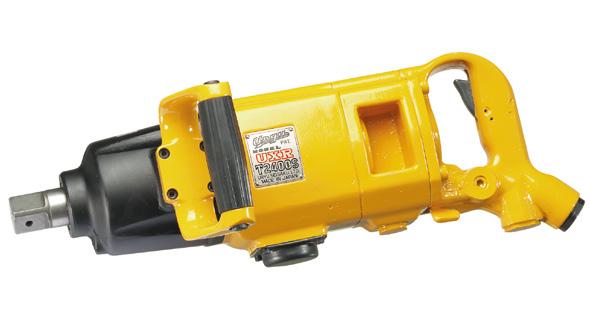

4 Pistolová rukojeť UX-T700 UXR-T2000 UX-T1300 UX-T1000 UXR-T2400S Utahovací Výst. Volnoběžné otáčky Osová moment Hmotnost Délka vzdál. akust.tlaku vibrací 5 bar kg db(a) m/sec 2 m 3 /min UX-T700L M / , ,5 72 <2,5 0,30 UX-T700 M / , ,5 72 <2,5 0,30 UX-T800 M / , ,0 75 <2,5 0,35 UX-T900 M / , ,0 75 <2,5 0,45 UX-T1000 M / , ,0 75 <2,5 0,50 UX-T1300 M / , ,0 77 <2,5 0,55 UX-T1400 M / , ,0 79 <2,5 0,60 UX-T1620 M / , ,0 82 <2,5 0,65 UXR-T1820 M / , ,0 84 2,8 0,70 UXR-T2000 M / , ,0 85 2,8 0,95 UXR-T2400S M , ,5 85 4,0 1,05 UXR-T3000S M , ,0 85 4,6 1,05 Závit přívodu R 1/4, od UXR-T1820 do UXR-T2000 závit R 3/8, od UXR-T2400S závit R 1/2. Doporučený vnitřní (ID) přívodní hadice 9 pro UX-T700L~UX-T1620 a hadice 13 pro UXR-T1820 a větší modely. Údaje o rozsahu utahovacího momentu při dynamického tlaku závisí na typu šroubového spoje, použitém příslušenství apod. UXR Serie UX Serie Pulzní jednotka s těsnícími válečky u modelů pro vyšší momenty Osvědčená dvoukomorová pulzní jednotka Strana 9

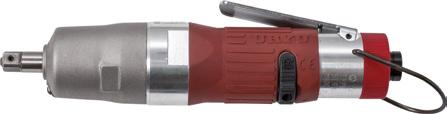

5 Přímé provedení 2,5-50 UA40SD UA50S UA60S UA70S Utahovací moment Výst. Volnoběžné otáčky Hmotnost kg Délka Osová vzdál. akust.tlaku db(a) vibrací m/sec 2 m 3 /min UA30SD M4-5 2,5-5,5-1/4 * , ,5 70 <2,5 0,35 UA40SD M5 4, /4 * , ,5 70 2,7 0,20 UA40S M5 4, / , ,5 70 <2,5 0,20 UA50SDL M6-7-15,5 1/4 * , ,5 75 2,9 0,20 UA50SL M6-7-15,5 3/ , ,5 75 2,6 0,20 UA50SD M6 7-15,5-1/4 * , ,5 78 3,1 0,25 UA50S M6 7-15,5-3/ , ,5 78 2,7 0,25 UA60SDL M /4 * , ,5 77 3,4 0,25 UA60SL M / , ,5 77 3,0 0,25 UA60SD M /4 * , ,5 80 3,5 0,30 UA60S M / , ,5 80 3,1 0,30 UA70SL M / , ,5 78 3,2 0,27 UA70S M / , ,5 80 3,4 0,35 * Rychloupínací pouzdro s vnitřním šestihranem 1/4. Závit přívodu R 1/4. Doporučený vnitřní (ID) přívodní hadice 6 pro UA30SD~UA50, hadice 9 pro UA60SDL~UA70S. Údaje o rozsahu utahovacího momentu při, resp. dynamického tlaku závisí na typu šroubového spoje, použitém příslušenství apod. Údaj L v kódu výrobku označuje variantu pro provozní tlak 4~5 bar. Strana 10

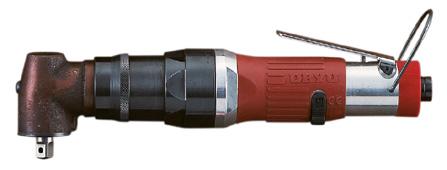

6 Úhlové provedení 4,5-50 UL50C UL60C UL70C UL70CH Utahovací moment Výst. Volnoběžné otáčky Hmotnost kg Délka Osová vzdál. akust.tlaku db(a) vibrací m/sec 2 m 3 /min UL40 M5 4,5-7,5-3/ , , ,3 0,20 UL50CL M ,5 3/ , , ,6 0,20 UL50C M ,5-3/ , , ,4 0,25 UL60CL M / , , ,8 0,25 UL60C M / , , ,5 0,30 UL70CL M / , , ,2 0,27 UL70C M / , , ,7 0,35 UL70CHL M / , , ,6 0,27 UL70CH M / , , ,1 0,35 Závit přívodu R 1/4. Doporučený vnitřní (ID) přívodní hadice 6 pro UL40C~UL50C, hadice 9 pro UL60CL~UL70CH. Údaje o rozsahu utahovacího momentu při, resp. dynamického tlaku závisí na typu šroubového spoje, použitém příslušenství apod. Údaj L v kódu výrobku označuje variantu pro provozní tlak 4~5 bar. Rozměry pro úhlové hlavy L H H C L UL40C 45, C 45, C 45, C 54, CH 56, C Strana 11
