Rotavibrátor je jedna z mnoha pomůcek mechanických metod nácviku hlásky R. Úspěšnost závisí na těchto předpokladech:

Transkript

1 ROTAVIBRÁTOR R 2001 Technické údaje: Napájení 12 V DC ze zdroje bezpečného napětí, který je dodáván současně s přístrojem. Frekvence kmitání výměnného nástavce je seřiditelná knoflíkem umístěným ve spodní části přístroje v rozmezí 25 až 32 Hz. Příkon přístroje činí 1 VA. Přístroj vyhovuje ČSN EN :94. ČSN EN :99. Podle NAŘÍZENÍ VLÁDY 181 ze dne 25. dubna 2001, kterým se stanoví technické požadavky na zdravotnické prostředky, byl ve smyslu 6 KLASIFIKACE a přílohy č. XVI k nařízení vlády č. 181/2001 sb. KLASIFIKAČNÍ PRAVIDLA, odstavec III. KLASIFIKACE bod 3.4. pravidlo 12, přístroj ROTAVIBRÁTOR R 2001 zařazen do třídy I. Ve smyslu 14 nařízení vlády č. 181/2001 sb., Přístroj je certifikován ELEKTROTECHNIKÝM ZKUŠEBNÍM ÚSTAVEM v Praze. Číslo protokolu o posouzení: /00. HYGIENA: Výměnný nástavec přichází do styku s ústní dutinou pacienta. Z tohoto důvodu musí každý pacient používat svůj výměnný nástavec. Výměnný nástavec je možno u jednoho pacienta používat opakovaně, za předpokladu že je v čistém a nepoškozeném stavu. Před použitím je nutno výměnný nástavec omýt saponátovým prostředkem určeným k mytí nádobí (např. JAR), opláchnout čistou pitnou vodou a osušit. Část výměnného nástavce přicházející do styku s dutinou ústní je možno očistit namočením do vroucí vody. Před použitím je nutno nechat takto ošetřený výměnný nástavec vychladnout a osušit. POPIS PŘÍSTROJE: Přístroj se skládá ze tří částí: První částí je tělo vlastního přístroje. Druhou částí je výměnný nástavec. Třetí částí je zdroj bezpečného napětí. OVLÁDÁNÍ: Vidlici zdroje bezpečného napětí je nutno zasunout do zásuvky 220V. Na zdroji se rozsvítí červené kontrolní svítidlo. Do třmenu v otvoru přední části přístroje zasuneme tenčím koncem výměnný nástavec, přičemž ohnutá část výměnného nástavce směřuje nahoru. Přístroj zapneme stisknutím tlačítka na rukojeti přístroje. Po zapnutí přístroje se rozsvítí miniaturní reflektor k osvětlení ústní dutiny pacienta a začne kmitat výměnný nástavec. Přístroj se vypne uvolněním stisku tlačítka na rukojeti přístroje, zhasne miniaturní reflektor k osvětlení ústní dutiny pacienta a přestane kmitat výměnný nástavec. SEŘÍZENÍ PŘÍSTROJE: Seřízení rychlosti kmitání výměnného nástavce.: Seřízení rychlosti kmitání provádí logopéd na svém jazyku. Do třmenu v přední části přístroje zasune svůj výměnný nástavec. Přístroj uchopí jednou rukou a palcem stiskne tlačítko,ohnutým koncem kmitajícího výměnného nástavce se dotkne svého jazyka při současném vyslovování hlásky DDDDDDDDD, hláska D se změní v hlásku R. Pokud se po oddálení výměnného nástavce od jazyka opět ozve DDDDD je přístroj nesprávně seřízen. Seřízení rychlosti se provádí pootočením knoflíku umístěného na spodní části těla přístroje, vedle přívodního kabelu, při současně stisknutém tlačítku na rukojeti přístroje. V případě že po oddálení výměnného nástavce od jazyka rozkmitaný jazyk nadále generuje místo DDDD hlásku RRRRRR je přístroj správně seřízen. Po seřízení rychlosti je nutno vyměnit logopédův výměnný nástavec za pacientův. S takto připraveným přístrojem je možno pracovat. Seřízení rozkmitu: Na zadní straně přístroje se nachází vroubkovaná matka stavěcího šroubu. Vyšroubováním matky směrem nahoru se zvyšuje rozkmit výměnného nástavce a současně se snižuje síla kterou působí na jazyk pacienta. Stejným způsobem se provádí kompenzace případné únavy vratné pružiny, v případě kdy je rozkmit výměnného nástavce nedostatečný. Poznámka: Aby se zabránilo poranění ústní dutiny nebo obličeje pacienta, je výměnný nástavec konstruován tak, aby se při přetížení lomem oddělil od přístroje. Z tohoto důvodu je část výměnného nástavce zasouvající se do třmenu zeslabena. Nástavec se láme v nejslabším místě a ostré hrany zůstávají uvnitř krytu přístroje. Pro vyjmutí zbytku výměnného nástavce z třmenu je nutno sejmout horní kryt přístroje. Je nutno odpojit zdroj bezpečného napětí ze zásuvky 220V, odšroubovat čtyři šroubky držící horní kryt přístroje, sejmout horní kryt přístroje a zbytek zlomeného výměnného nástavce vytlačit z třmenu. Nasadit horní kryt přístroje a zašroubovat zpět čtyři šroubky držící horní kryt přístroje.

2 Metodický návod práce s ROTAVIBRÁTOREM. Rotavibrátor je jedna z mnoha pomůcek mechanických metod nácviku hlásky R. Úspěšnost závisí na těchto předpokladech: 1) Dítě zvládlo přesné artikulační postavení hlásek L DT N. 2) Dítě zvládlo postup substituční metodou ve shlucích tr, dr- 3) Dítě nacvičí základní artikulační postavení pro užití Rotavibrátoru. Ad. 1) Před nácvikem přesného artikulačního postavení hlásek L DT N předcházejí důsledně vedené průpravné cviky jazyka: -zvedání, kroužení, mlaskání, kmitání, tvoření trubičky, tvoření špičky -vše provádíme před zrcadlem a vhodně motivujeme podle věku dítěte. Pak teprve následuje nácvik správného artikulačního postavení výše uvedených hlásek. Ad. 2) Substituční metodou započneme nácvik hlásky R - spojení tr/d - dr/d, náhradní hlásku d dítě vyslovuje lehce, jemně a hbitě. Ad. 3) Dítě zvedá jazyk na přední okraj alveol a rozvine celý okraj hrotu-dyšně tvoří (nahlas) t d Přitom cítí na dásních chvění-šimrání. Jakmile toto dokáže, vložíme pod okraj jazyka kmitající výměnný nástavec Rotavibrátoru a po několika pokusech slyšíme trrrrrrrrrrrrrrrrrrrrr nebo drrrrrrrrrrrrrrrrrr případně rrrrrrrrrrrrrrrrrrrrrr. Zpočátku necháme dítěti jen kmitat jazykem a v dalších lekcích zkoušíme: trrrr-há trrrrr-hej trrrrr-ká trrrrr-kej pak slova s otevřenými slabikami: trrá-, trrrrro-, rrrrrrá-, rrrrro-, rrrro-ky, rrrré-hy atd. Další kroky volíme individuálně ve smyslu substituční metody. Vědomé rozkmitání jazyka podmiňujeme i tak, že pomalu oddalujeme špičku rozkmitaného nástavce Rotavibrátoru od jeho jazyka. Dítě cítí chvění a kmitá jazykem dál. Velmi se osvědčilo zacvičenému dítěti zapůjčit přístroj k domácímu nácviku. Délka nácviku je asi tři měsíce. Úporné jsou rotacismy velární, jejichž náprava je delší a to zpravidla spočívá v obtížnosti automatizace - tedy v používání v hovorové řeči. Je možné, že se nejprve podaří vyvození hlásky Ř a to, když dítě tvoří t d a jazyk je rozkmitán Rotavibrátorem, zvláště má-li dítě sklon k malému čelistnímu úhlu. Úzkostné děti odmítají práci s Rotavibrátorem, pak pomůže mnohdy skupinová forma, nesmíme však na děti naléhat. Upozorňujeme ještě na nutnost získání zkušeností, kdy je nejvhodnější začít cvičení s Rotavibrátorem. Včasné cvičení - kdy ještě nejsou vytvořené podmínky, nevede k zdárnému výsledku. Rotavibrátor je jen pomůckou s kterou je třeba se naučit zacházet, nejdůležitější je osobnost logopéda a jeho odborná erudovanost. ZÁRUČNÍ LIST Výrobní číslo: Datum odeslání:. Adresa zákazníka:... Výrobce poskytuje záruku na přístroj po dobu dvou roků od jeho odeslání zákazníkovi, při dodržení všech všeobecně platných zásad pro reklamace. Při případné reklamaci odešlete přístroj k opravě na adresu : Josef Tajovský, Nedbalova 2412, Karviná Nové Město, PSČ tel: mobil: IČO: Revize dokumentu: V Karviné dne

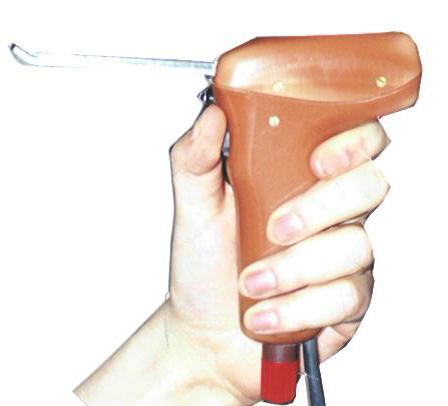

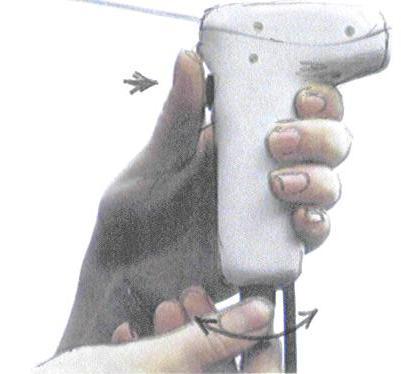

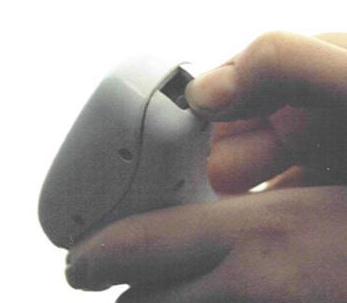

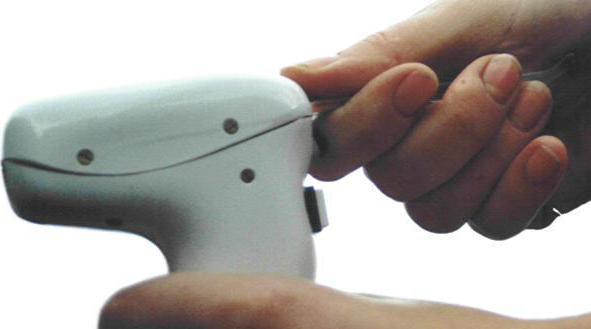

3 Zasunout nový výměnný nástavec, zapojit zdroj bezpečného napětí do zásuvky 220V. Držení přístroje pacientem Držení přístroje logopédem Vyjmutí výměnného nástavce Seřízení rychlosti kmitání Seřízení rozkmitu rozebrání přístroje při vyjmutí zlomeného výměnného nástavce vyjmutí zalomeného výměnného nástavce
