1 MALÉ RADIÁLNÍ VENTILÁTORY OBSAH PŘEHLED VÝROBKŮ SILENT U90, A SILENT SXU 100, SXA SILENT příslušenství...76 EB 100, EB EBB EBB 175, EBB CF CF FFCF SP/BP...88 SWF ENEX...91 MINIFAN LO, ST, HI...92 VENTURIA CMF...96 CMFe...98 CKB AN1, AN AN příslušenství Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

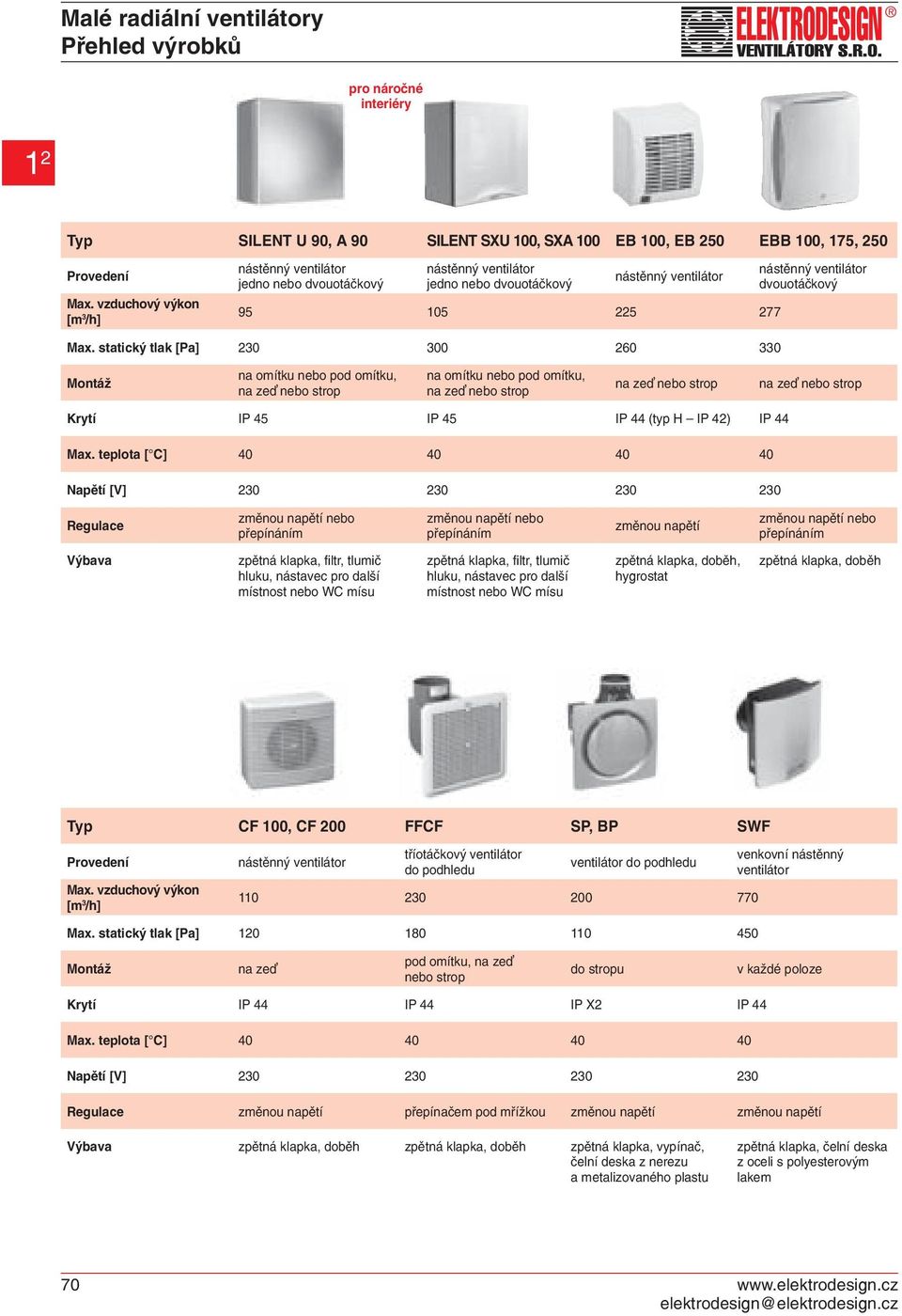

2 Přehled výrobků pro náročné interiéry Typ SILENT U 90, A 90 SILENT SXU 100, SXA 100 EB 100, EB 250 EBB 100, 175, 250 Provedení Max. vzduchový výkon nástěnný ventilátor jedno nebo dvouotáčkový nástěnný ventilátor jedno nebo dvouotáčkový nástěnný ventilátor nástěnný ventilátor dvouotáčkový Max. statický tlak [Pa] na omítku nebo pod omítku, na ze nebo strop na omítku nebo pod omítku, na ze nebo strop na ze nebo strop na ze nebo strop Krytí IP 45 IP 45 IP 44 (typ H IP 42) IP 44 Max. teplota [ C] Napětí [V] Regulace změnou napětí nebo přepínáním změnou napětí nebo přepínáním změnou napětí změnou napětí nebo přepínáním Výbava zpětná klapka, filtr, tlumič hluku, nástavec pro další místnost nebo WC mísu zpětná klapka, filtr, tlumič hluku, nástavec pro další místnost nebo WC mísu zpětná klapka, doběh, hygrostat zpětná klapka, doběh Typ CF 100, CF 200 FFCF SP, BP SWF Provedení Max. vzduchový výkon nástěnný ventilátor tříotáčkový ventilátor do podhledu ventilátor do podhledu venkovní nástěnný ventilátor Max. statický tlak [Pa] na ze pod omítku, na ze nebo strop do stropu v každé poloze Krytí IP 44 IP 44 IP X2 IP 44 Max. teplota [ C] Napětí [V] Regulace změnou napětí přepínačem pod mřížkou změnou napětí změnou napětí Výbava zpětná klapka, doběh zpětná klapka, doběh zpětná klapka, vypínač, čelní deska z nerezu a metalizovaného plastu zpětná klapka, čelní deska z oceli s polyesterovým lakem 70 elektrodesign@elektrodesign.cz

3 Přehled výrobků regulátory konstantního průtoku Typ MINIFAN VENTURIA CMF Provedení Max. vzduchový výkon tříotáčkový potrubní ventilátor se čtyřmi sacími hrdly dvouotáčkový, s pěti sacími hrdly a regulátory konstantního průtoku tříotáčkový potrubní ventilátor se čtyřmi sacími hrdly Max. statický tlak [Pa] na stěnu nebo strop na závěsy na stěnu nebo strop Krytí IP 44 IP 44 IP 44 Max. teplota [ C] Napětí [V] Regulace přepínáním otáček přepínáním otáček přepínáním otáček Výbava zpětná klapka, čtyři sací hrdla zpětná klapka, pět sací hrdel, čtyři regulátory konstantního půtoku zpětná klapka, čtyři sací hrdla úsporné, elektronicky řízené EC motory Typ CMFe CKB AN Provedení Max. vzduchový výkon tříotáčkový potrubní ventilátor se stejnosměrným motorem a čtyřmi sacími hrdly potrubní ventilátor potrubní ventilátor Max. statický tlak [Pa] na stěnu nebo strop s osou motoru vodorovně v každé poloze Krytí IP 44 IP 44 IP 20 Max. teplota [ C] Napětí [V] Regulace přepínáním otáček změnou napětí změnou napětí, termostatem Výbava úsporný stejnosměrný motor, který umožňuje provoz v libovolném bodě výkonového pole, zpětná klapka, čtyři sací hrdla zpětná klapka, jako příslušenství se dodává sací skříň s hlukovou izolací a sacími hrdly ventilátor je vybaven nastavitleným termostatem Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

4 IP 45 SILENT U 90, A 90 dvouotáčkové pro trvalé větrání pro náročné interiéry Skříň je z ABS, barva bílá. A 90 má výtlak směrem dozadu, průměr výtlačného hrdla je 75 mm. U 90 má výtlak do zadu (Z) nebo nahoru (H), pro potrubí s průměrem mm. Na výtlaku je zpětná klapka. je na stěnu, pod omítkou nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru. Motor je asynchronní s vnějším rotorem a s rozběhovým kondenzátorem. Motor má kuličková ložiska a je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 C. Krytí IP 45. Svorkovnice je přístupná po demontáži čelní mřížky. Regulace otáček se provádí elektronickými regulátory. K dispozici jsou též dvourychlostní ventilátory A90 GL, U90 GL. U 90 se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedelejších prostor lze podle potřeby umístit ze tří stran skříně, viz. obrázek. Ventilátor se dodává sestavený, skříň je zakryta A 90 nad omítku dočasným víkem proti zašpinění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň a motorventilátor samostatně. Pro usnadnění montáže je v balení papírová montážní šablona upevňovacích otvorů. Pokud je spodní díl ventilátoru zazděn nakřivo, je možno nepřesnost vyrovnat pootočením čelní mřížky až o cca 10. A 90 se provádí na stěnu nebo na podhled. Varianty SILENT U 90 Z provedení pod omítku se zadním vývodem SILENT U 90 H provedení pod omítku s horním vývodem SILENT U 90 GL Z provedení pod omítku se zadním vývodem, dvouotáčkový SILENT U 90 GL H provedení pod omítku s horním vývodem, dvouotáčkový SILENT U 90/F90 protipožární provedení (parametry viz. kap. 1.7) SILENT A 90 provedení na omítku (lze pouze zadní vývod) SILENT A 90 GL provedení na omítku, dvouotáčkový SILENT A 90/F90 protipožární provedení (parametry viz. kap. 1.7) U 90 H pod omítku se sacím nástavcem Příslušenství VZT SILENT U 90 obsahuje jeden nástavec pro odsávání vedlejších prostor, další je možno objednat. Jímka 100/50 nástavec pro připojení talířového ventilu DN100 mm pro odsávání z druhé místnosti SILENT konzole pro upevnění do šachty IT 100 talířový ventil (kap. 7.2) LG 100 venkovní plastová mřížka PER 100 venkovní zpětná klapka PT dveřní mřížka přívodní kap. 7.1) Aluflex, Semiflex, Greyflex flexibilní hadice (kap. 7.3) Příslušenství EL REB 1 regulátor otáček (kap. 8.1) ZN 708, ZN 715 doběhový spínač, 8 minut pro menší prostory, 15 minut pro větší prostory (kap. 8.1) DT 4 programovatelný rozběh, doběh, cykly (kap. 8.1) DT 3R časový spínač pro dvouotáčkový SILENT (kap. 8.1) DT3 U90, A90 U90 GL, A90 GL typ GL je vhodný pro trvalé snížené větrání FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku vzduchu v závislosti na venkovní teplotě viz kap. 7.2 Typ otáčky [min -1 ] průtok (0 Pa) výkon [W] napětí [V] max.teplota [ C] potrubí Ø[mm] akust. tlak [db(a)] hmotnost [kg] regulátor doběhový spínač SILENT U / /35 40/ /36 2 REB 1 DT 4, ZN 715 SILENT A / /35 40/ /40 2 REB 1 DT 4, ZN 715 Údaje za lomítkem platí pro nižší rychlost dvourychlostních typů (GL), akustický tlak ve vzdálnosti 1 m elektrodesign@elektrodesign.cz

5 IP 45 SILENT U 90, A 90 počet podlaží plánovaný objemový průtok 85 m 3 /h (100m 3 /h) 1 ventilátor na podlaží plánovaný objemový průtok 85 m 3 /h (100m 3 /h) 2 ventilátory na podlaží počet podlaží diagram pro určení průměru stoupacího potrubí podle ÖNM 7637 pro výpočet diagramu byl použit činitel soudobosti 100% diagram pro určení průměru stoupacího potrubí podle ÖNM 7637 pro výpočet diagramu byl použit činitel soudobosti 100% příklad montáže v rohu místnosti příklad montáže ve stoupací šachtě pomocí konzol, rozměry konzol na dotaz jímka 100/50 pro talířový ventil k odvětrání druhého prostoru IT 100 univerzální talířový ventil Ø100 záslepka pro omítání mřížka s filtrem a výřezem pro pootočení hlukový tlumič????????????? SILENT U90 se zadním vývodem, příklady osazení bočních sacích hrdel Možnost osazení hrdla pro odsávání z vedlejšího prostoru pomocí jímky 100/50 a talířového ventilu, příp. možnost odtahu WC mísy přes výrobcem k tomu určené splachovače a rezervoáry. Hrdlo je stupňovité s průměry 40 a 50 mm. čelní mřížka Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

6 IP 45 SILENT SXU 60, SXU 100, SXA 100 dvouotáčkové pro trvalé větrání pro náročné interiéry Skříň je z ABS, barva bílá. SXA má výtlak směrem dozadu, průměr výtlačného hrdla je 78 mm. SXU má výtlak dozadu (Z) nebo nahoru (H), pro potrubí s průměrem mm. Na výtlaku je zpětná klapka. je na stěnu, pod omítkou nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru. Motor je asynchronní s vnějším rotorem a s rozběhovým kondenzátorem. Motor má kuličková ložiska a je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 C. Krytí IP 45. Svorkovnice je přístupná po demontáži čelní mřížky. Regulace otáček se provádí elektronickými regulátory. K dispozici jsou též dvourychlostní ventilátory SXA GL, SXU GL. U 100 se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedelejších prostor lze podle potřeby umístit ze tří stran skříně, viz. obrázek. Ventilátor se dodává sestavený, skříň je zakryta SXA 100 na omítku dočasným víkem proti zašpinění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň a motorventilátor samostatně. Pro usnadnění montáže je v balení papírová montážní šablona upevňovacích otvorů. Pokud je spodní díl ventilátoru zazděn nakřivo, je možno nepřesnost vyrovnat pootočením čelní mřížky až o cca 10. A 100 se provádí na stěnu nebo na podhled. Varianty SILENT SXU 100 Z provedení pod omítku se zadním vývodem SILENT SXU 100 H provedení pod omítku s horním vývodem SILENT SXU 100 GL Z provedení pod omítku se zadním vývodem, dvouotáčkový SILENT SXU 100 GL H provedení pod omítku s horním vývodem, dvouotáčkový SILENT SXU 100/F90 protipožární provedení (parametry viz. kap. 1.7) SILENT SXA 100 provedení na omítku (lze pouze zadní vývod) SILENT SXA 100 GL provedení na omítku, dvouotáčkový SILENT SXA 100/F90 protipožární provedení (parametry viz. kap. 1.7) SXU 100 H pod omítku a sací nástavec Příslušenství VZT SXU neobsahuje nástavec pro odsávání vedlejších prostor, nutno objednat samostatně. Nástavec 78 mm pro Silent SXU nástavec pro odsávání vedlejších prostor Nástavec 40/50 mm pro Silent SXU nástavec pro odsávání vedlejších prostor SILENT konzole pro upevnění do šachty Jímka 100/50 nástavec pro připojení talířového ventilu DN100 mm pro odsávání z druhé místnosti IT 100 talířový ventil (kap. 7.2) LG 100 venkovní plastová mřížka PER 100 venkovní zpětná klapka PT dveřní mřížka přívodní kap. 7.1) Aluflex, Semiflex, Greyflex flexibilní hadice (kap. 7.3) Příslušenství EL REB 1 regulátor otáček (kap. 8.1) DT 3, ZN 708, ZN 715 doběh (kap. 8.1) DT 4 programovatelný rozběh, doběh, cykly (kap. 8.1) DT 3R časový spínač SILENT GL (kap. 8.1) Pokyny ventilátory jsou vhodné pro velmi náročné interiéry a architektonická řešení. Unikátní samoregulační charakteristika konstantního průtoku u modelu SXU 60. Pa SXU 100 H Pa SXU 100 Z, SXA SXU DT m 3 /h m 3 /h SXU, SXA SXU GL, SXA GL typ GL je vhodný pro trvalé snížené větrání Typ otáčky průtok (0 Pa) [min -1 ] výkon napětí max.teplota [W] [V] [ C] potrubí Ø[mm] akust. tlak hmotnost [db(a)] [kg] regulátor doběhový spínač SILENT SXU 100 (60) 1900/ /30 (63) 43/9 (19) /30 (36) 2 REB 1 ZN 715, DT 4 SILENT SXA / /30 43/ /29 2 REB 1 ZN 715, DT 4 Údaje za lomítkem platí pro nižší rychlost dvourychlostních typů (GL), akustický tlak ve vzdálnosti 1 m elektrodesign@elektrodesign.cz

7 IP 45 SILENT SXU 60, SXU 100, SXA 100 počet podlaží plánovaný objemový průtok 90 m 3 /h (105m 3 /h) 1 ventilátor na podlaží plánovaný objemový průtok 90 m 3 /h (105m 3 /h) 2 ventilátory na podlaží počet podlaží diagram pro určení průměru stoupacího potrubí podle ÖNM 7637 pro výpočet diagramu byl použit činitel soudobosti 100% diagram pro určení průměru stoupacího potrubí podle ÖNM 7637 pro výpočet diagramu byl použit činitel soudobosti 100% jímka 100/75 pro talířový ventil k odvětrání druhého prostoru provedení SXU provedení SXA IT 100 univerzální talířový ventil Ø100 příklad montáže v rohu místnosti příklad montáže ve stoupací šachtě pomocí konzol, rozměry konzol na dotaz záslepka pro omítání mřížka s filtrem filtr hlukový tlumič????????????? SXU se zadním vývodem, příklady osazení bočních sacích hrdel Možnost osazení nástavce 78 mm pro odsávání z vedlejšího prostoru pomocí jímky 100/75 a talířového ventilu nebo nástavce 40/50 mm pro odtah z WC mísy přes výrobcem k tomu určené připojení. čelní mřížka Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

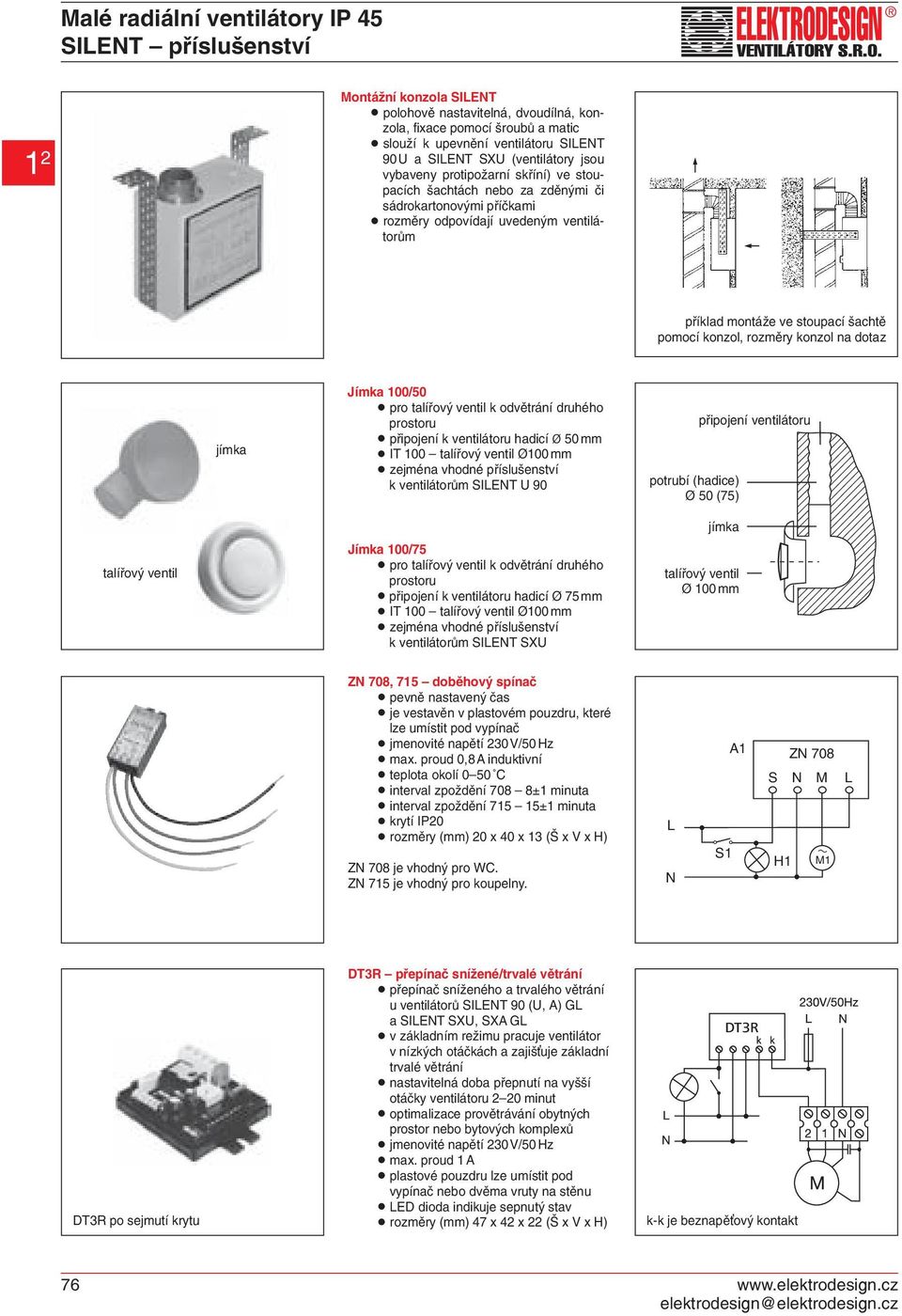

8 IP 45 SILENT příslušenství ní konzola SILENT polohově nastavitelná, dvoudílná, konzola, fixace pomocí šroubů a matic slouží k upevnění ventilátoru SILENT 90 U a SILENT SXU (ventilátory jsou vybaveny protipožarní skříní) ve stoupacích šachtách nebo za zděnými či sádrokartonovými příčkami rozměry odpovídají uvedeným ventilátorům příklad montáže ve stoupací šachtě pomocí konzol, rozměry konzol na dotaz jímka Jímka 100/50 pro talířový ventil k odvětrání druhého prostoru připojení k ventilátoru hadicí Ø 50 mm IT 100 talířový ventil Ø100 mm zejména vhodné příslušenství k ventilátorům SILENT U 90 potrubí (hadice) Ø 50 (75) připojení ventilátoru talířový ventil Jímka 100/75 pro talířový ventil k odvětrání druhého prostoru připojení k ventilátoru hadicí Ø 75 mm IT 100 talířový ventil Ø100 mm zejména vhodné příslušenství k ventilátorům SILENT SXU jímka talířový ventil Ø 100 mm ZN 708, 715 doběhový spínač pevně nastavený čas je vestavěn v plastovém pouzdru, které lze umístit pod vypínač jmenovité napětí 230 V/50 Hz max. proud 0,8 A induktivní teplota okolí 0 50 C interval zpoždění 708 8±1 minuta interval zpoždění ±1 minuta krytí IP20 rozměry (mm) 20 x 40 x 13 (Š x V x H) ZN 708 je vhodný pro WC. ZN 715 je vhodný pro koupelny. L N S1 A1 ZN 708 S N M H1 M1 L DT3R po sejmutí krytu DT3R přepínač snížené/trvalé větrání přepínač sníženého a trvalého větrání u ventilátorů SILENT 90 (U, A) GL a SILENT SXU, SXA GL v základním režimu pracuje ventilátor v nízkých otáčkách a zajiš uje základní trvalé větrání nastavitelná doba přepnutí na vyšší otáčky ventilátoru 2 20 minut optimalizace provětrávání obytných prostor nebo bytových komplexů jmenovité napětí 230 V/50 Hz max. proud 1 A plastové pouzdru lze umístit pod vypínač nebo dvěma vruty na stěnu LED dioda indikuje sepnutý stav rozměry (mm) 47 x 42 x 22 (Š x V x H) DT3R k-k je beznapě ový kontakt 76 elektrodesign@elektrodesign.cz

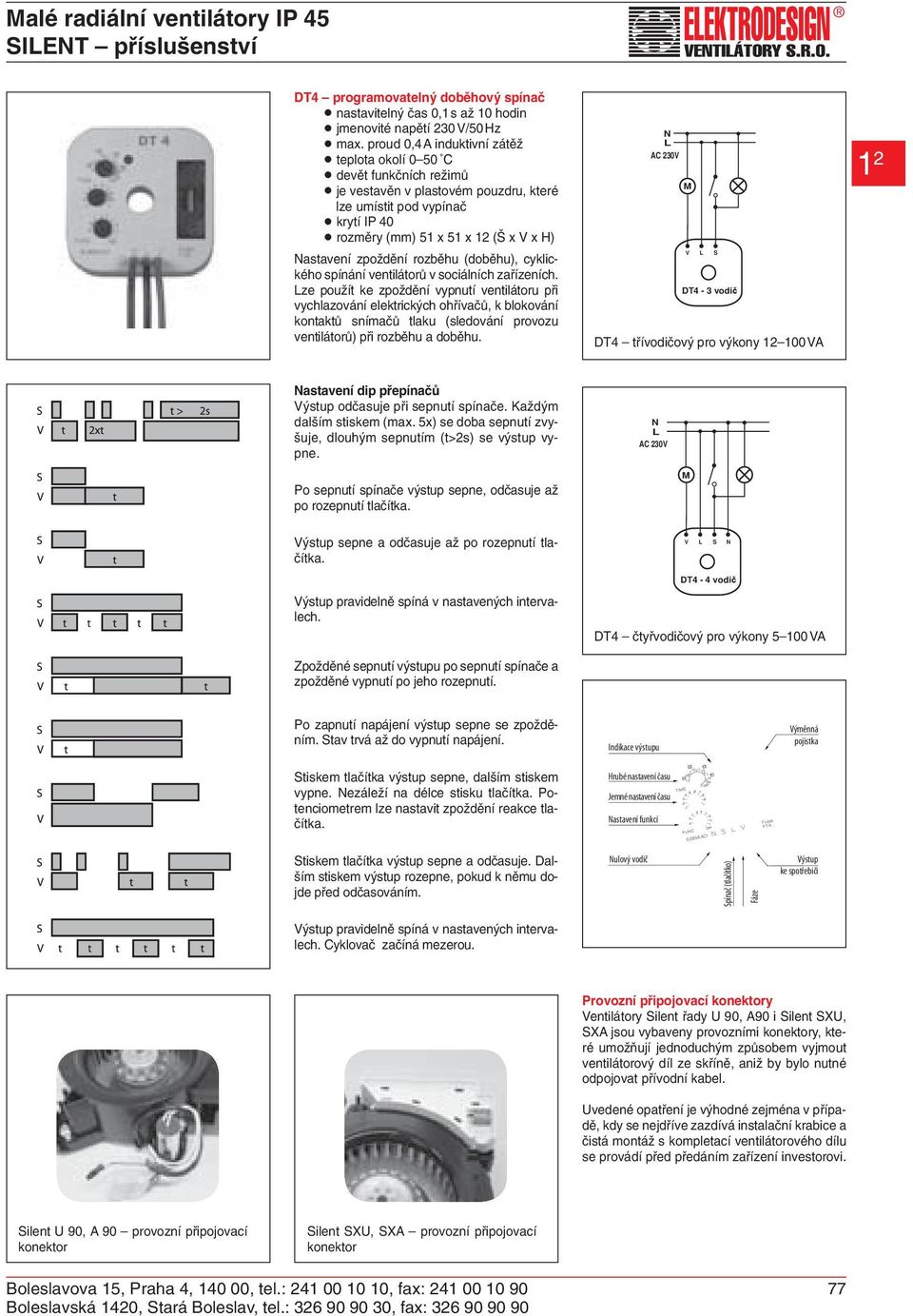

9 IP 45 SILENT příslušenství DT4 programovatelný doběhový spínač nastavitelný čas 0,1 s až 10 hodin jmenovité napětí 230 V/50 Hz max. proud 0,4 A induktivní zátěž teplota okolí 0 50 C devět funkčních režimů je vestavěn v plastovém pouzdru, které lze umístit pod vypínač krytí IP 40 rozměry (mm) 51 x 51 x 12 (Š x V x H) Nastavení zpoždění rozběhu (doběhu), cyklického spínání ventilátorů v sociálních zařízeních. Lze použít ke zpoždění vypnutí ventilátoru při vychlazování elektrických ohřívačů, k blokování kontaktů snímačů tlaku (sledování provozu ventilátorů) při rozběhu a doběhu. N L AC 230V M V L DT4-3 vodič DT4 třívodičový pro výkony VA S Nastavení dip přepínačů Výstup odčasuje při sepnutí spínače. Každým dalším stiskem (max. 5x) se doba sepnutí zvyšuje, dlouhým sepnutím (t>2s) se výstup vypne. Po sepnutí spínače výstup sepne, odčasuje až po rozepnutí tlačítka. N L AC 230V M Výstup sepne a odčasuje až po rozepnutí tlačítka. V L S N Výstup pravidelně spíná v nastavených intervalech. DT4-4 vodič DT4 čtyřvodičový pro výkony VA Zpožděné sepnutí výstupu po sepnutí spínače a zpožděné vypnutí po jeho rozepnutí. Po zapnutí napájení výstup sepne se zpožděním. Stav trvá až do vypnutí napájení. Indikace výstupu Výměnná pojistka Stiskem tlačítka výstup sepne, dalším stiskem vypne. Nezáleží na délce stisku tlačítka. Potenciometrem lze nastavit zpoždění reakce tlačítka. Hrubé nastavení času Jemné nastavení času Nastavení funkcí FUSE 5x20 FUSE 5x20 Stiskem tlačítka výstup sepne a odčasuje. Dalším stiskem výstup rozepne, pokud k němu dojde před odčasováním. Nulový vodič Výstup ke spotřebiči Spínač (tlačítko) Fáze Výstup pravidelně spíná v nastavených intervalech. Cyklovač začíná mezerou. Provozní připojovací konektory Ventilátory Silent řady U 90, A90 i Silent SXU, SXA jsou vybaveny provozními konektory, které umožňují jednoduchým způsobem vyjmout ventilátorový díl ze skříně, aniž by bylo nutné odpojovat přívodní kabel. Uvedené opatření je výhodné zejména v případě, kdy se nejdříve zazdívá instalační krabice a čistá montáž s kompletací ventilátorového dílu se provádí před předáním zařízení investorovi. Silent U 90, A 90 provozní připojovací konektor Silent SXU, SXA provozní připojovací konektor Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

10 EB 100, EB 250 montáž do stropu EB 100 EB 250 Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu. Ve výtlaku ventilátoru je zpětná klapka. Čelní mřížka obsahuje u provedení EB 250 filtr. Oběžné kolo je radiální, plastové s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené. Motor je asynchronní s kotvou nakrátko a stíněným pólem. Motor je vybaven ochranou proti přehřátí. Maximální provozní teplota okolí je 40 C. Motor má kluzná ložiska. Krytí IP 44. Provedení HT má krytí IP X2. Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu. Regulace otáček se provádí elektronickým regulátory otáček změnou napětí. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5m v ose ventilátoru na straně sání. bez omezení horizontálně nebo vertikálně pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. EB KIT je určen pro montáž do podhledu. Varianty EB 100 S standardní provedení EB 100 T doběh 2 20 min. EB 100 HT vestavěný hygrostat EB 250 S standardní provedení EB 250 T doběh 2 20 min. EB 250 HT vestavěný hygrostat EB KIT 100 S ventilátor s protihlukovým boxem EB KIT 100 T ventilátor s doběhem a protihlukovým boxem EB KIT 250 S ventilátor s protihlukovým boxem EB KIT 250 T ventilátor s doběhem a protihlukovým boxem Příslušenství VZT LG 100 venkovní plastová mřížka PER 100 venkovní zpětná klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Greyflex, Semiflex flexibilní hadice (kap. 7.3) Příslušenství VZT REB 1 regulátor otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Pokyny Ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. připojení ventilátoru k síti Typ otáčky [min -1 ] průtok (0 Pa) výkon [W] napětí [V] max.teplota [ C] potrubí [ mm] akust. tlak [db(a)] hmotnost [kg] regulátor doběhový spínač EB 100 S ,1 REB 1 ZN 708, DT3 EB 100 T ,1 REB 1 ZN 708, DT3 EB 250 S ,6 REB 1 ZN 708, DT3 EB 250 T ,6 REB 1 ZN 708, DT elektrodesign@elektrodesign.cz

11 EB 100, EB 250 LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím příklady montáže EB 100 S, 250 S Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat standardní nejvhodnější řešení s modelem EB, vnější mřížkou, přímým dlouhým potrubím a nižší tlakovou ztrátou EB 100 T, 250 T RTR 6721 prostorový termostat DT 3, DT 4 doběhový spínač standardní vhodné řešení s modelem EB, vnější mřížkou, několika tvarovkami a potrubím Ø D min max H L EB EB montáž do stropu a na stěnu detail uložení motoru, pohled na zpětnou klapku ve výtlačném hrdle Rozměrový náčrtek EB KIT 100 (250) Použité mřížky jsou WG 250 (300) EB KIT 100, EB KIT 250 jsou hlukově izolované boxy pro instalaci ventilátorů EB 100 a EB 250 do rastrových podhledů, zavěšení je na rychlostavitelné závěsy pro sádrokartony nebo na závitové tyče, vždy přes pružné elementy. Na výtlaku je vhodné použít hadice Sonoflex. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

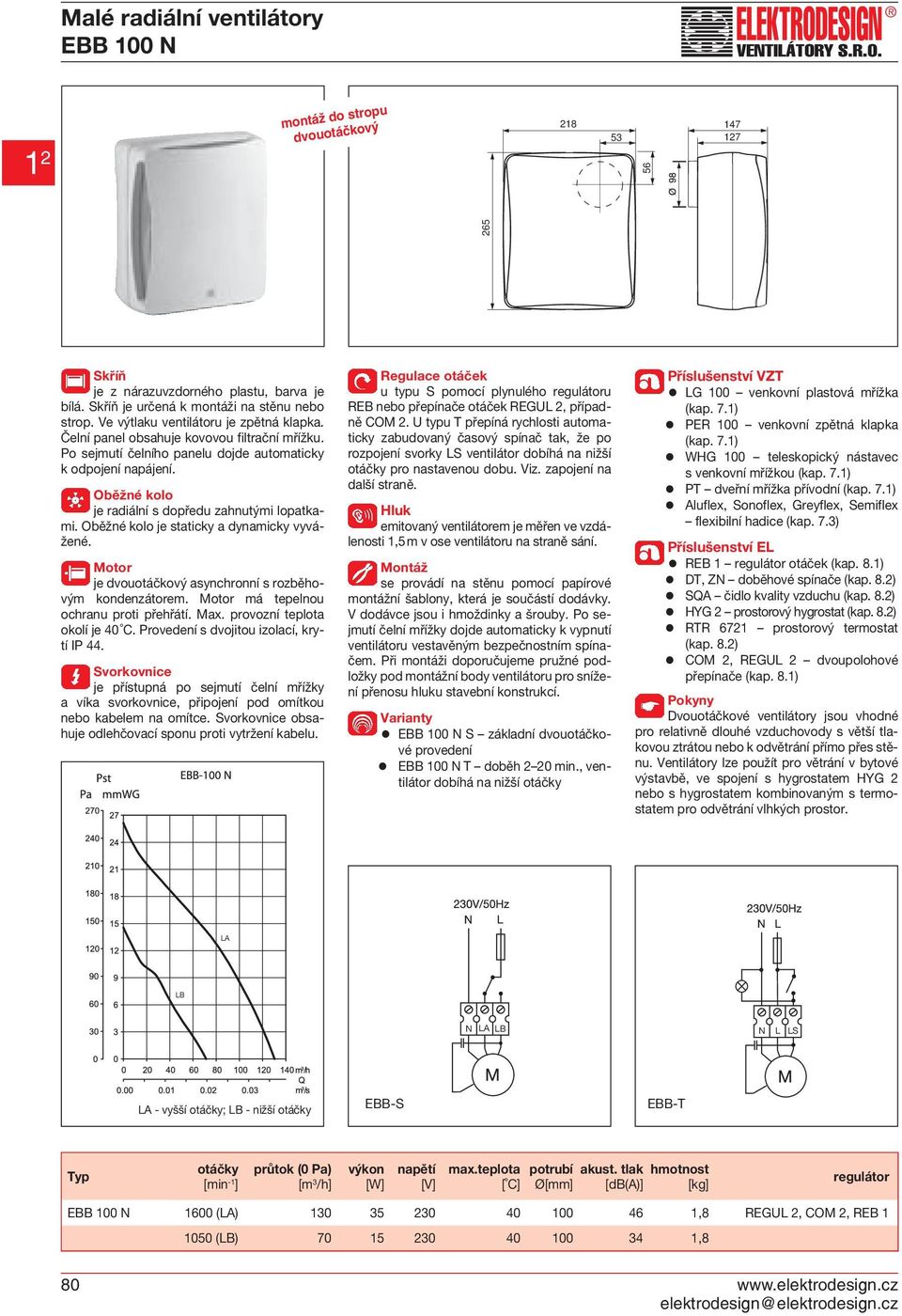

12 EBB 100 N montáž do stropu dvouotáčkový Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka. Čelní panel obsahuje kovovou filtrační mřížku. Po sejmutí čelního panelu dojde automaticky k odpojení napájení. Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené. Motor je dvouotáčkový asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 C. Provedení s dvojitou izolací, krytí IP 44. Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu. Regulace otáček u typu S pomocí plynulého regulátoru REB nebo přepínače otáček REGUL 2, případně COM 2. U typu T přepíná rychlosti automaticky zabudovaný časový spínač tak, že po rozpojení svorky LS ventilátor dobíhá na nižší otáčky pro nastavenou dobu. Viz. zapojení na další straně. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Po sejmutí čelní mřížky dojde automaticky k vypnutí ventilátoru vestavěným bezpečnostním spínačem. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí. Varianty EBB 100 N S základní dvouotáčkové provedení EBB 100 N T doběh 2 20 min., ventilátor dobíhá na nižší otáčky Příslušenství VZT LG 100 venkovní plastová mřížka PER 100 venkovní zpětná klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Greyflex, Semiflex flexibilní hadice (kap. 7.3) Příslušenství EL REB 1 regulátor otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) COM 2, REGUL 2 dvoupolohové přepínače (kap. 8.1) Pokyny Dvouotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. LA LB N LA LB N L LS LA - vyšší otáčky; LB - nižší otáčky EBB-S EBB-T Typ otáčky [min -1 ] průtok (0 Pa) výkon [W] napětí [V] max.teplota potrubí akust. tlak hmotnost [ C] Ø[mm] [db(a)] [kg] regulátor EBB 100 N 1600 (LA) ,8 REGUL 2, COM 2, REB (LB) , elektrodesign@elektrodesign.cz

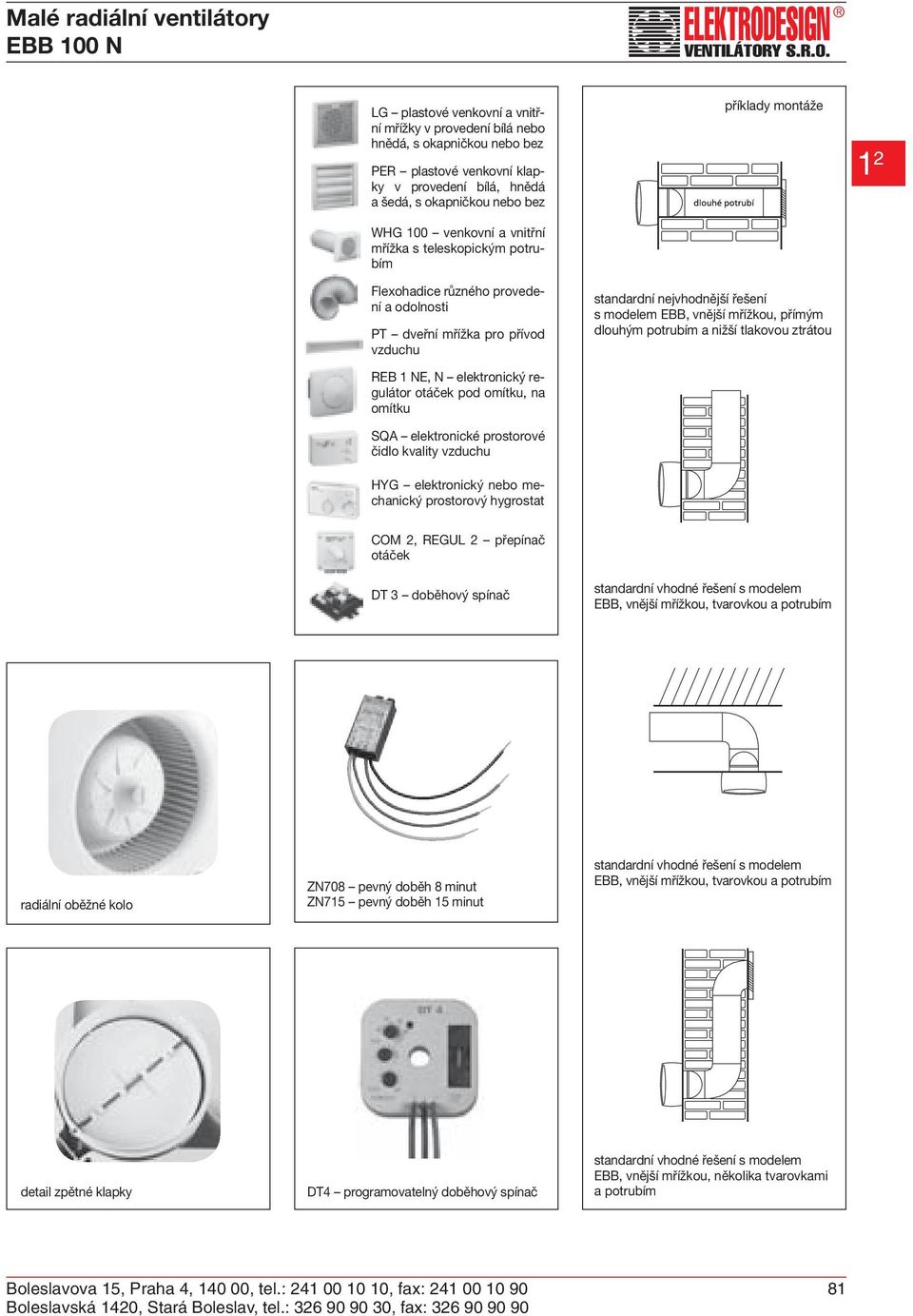

13 EBB 100 N LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat příklady montáže standardní nejvhodnější řešení s modelem EBB, vnější mřížkou, přímým dlouhým potrubím a nižší tlakovou ztrátou COM 2, REGUL 2 přepínač otáček DT 3 doběhový spínač standardní vhodné řešení s modelem EBB, vnější mřížkou, tvarovkou a potrubím radiální oběžné kolo ZN708 pevný doběh 8 minut ZN715 pevný doběh 15 minut standardní vhodné řešení s modelem EBB, vnější mřížkou, tvarovkou a potrubím detail zpětné klapky DT4 programovatelný doběhový spínač standardní vhodné řešení s modelem EBB, vnější mřížkou, několika tvarovkami a potrubím Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

14 EBB 170 N, EBB 250 N, EBB 250 N Plus montáž do stropu EBB 175, EBB 250 Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka. Čelní panel obsahuje kovovou filtrační mřížku. Po sejmutí čelního panelu dojde automaticky k odpojení napájení. Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené. Motor je dvouotáčkový asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 C. Provedení s dvojitou izolací, krytí IP 44. Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu. Regulace otáček u typu S pomocí plynulého regulátoru REB nebo přepínače otáček REGUL 2, případně COM 2. U typu T přepíná rychlosti automaticky zabudovaný časový spínač. Viz. zapojení na další straně. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Po sejmutí čelní mřížky dojde automaticky k vypnutí ventilátoru vestavěným bezpečnostním spínačem. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí. Varianty EBB 170 N S základní dvouotáčkové provedení EBB 170 N T doběh 2 20 min., ventilátor dobíhá na nižší otáčky EBB 250 N S základní dvouotáčkové provedení EBB 250 N T doběh 2 20 min., ventilátor dobíhá na nižší otáčky EBB 250 N S Plus základní dvouotáčkové provedení EBB 250 N T Plus doběh 2 20 min., ventilátor dobíhá na nižší otáčky Příslušenství VZT LG 100 venkovní plastová mřížka PER 100 venkovní zpětná klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Greyflex, Semiflex flexibilní hadice (kap. 7.3) Příslušenství EL REB 1 regulátor otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) COM 2, REGUL 2 dvoupolohové přepínače (kap. 8.1) Pokyny Dvouotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. EBB 170 EBB 250 EBB 250 Plus Pa LA LA 250 LA LB 200 LB LB m 3 /h LA - vyšší otáčky; LB - nižší otáčky LA - vyšší otáčky; LB - nižší otáčky LA - vyšší otáčky; LB - nižší otáčky Typ otáčky [min -1 ] průtok (0 Pa) výkon [W] napětí [V] max.teplota potrubí akust. tlak hmotnost [ C] Ø[mm] [db(a)] [kg] regulátor EBB 170 N ,3 3 REGUL 2, COM 2, REB 1 EBB 250 N ,0 3 REGUL 2, COM 2, REB 1 EBB 250 N Plus ,0 3 REGUL 2, COM 2, REB elektrodesign@elektrodesign.cz

15 EBB 170 N, EBB 250 N, EBB 250 N Plus LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez příklady montáže N LA LB WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím EBB-S Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat standardní nejvhodnější řešení s modelem EBB, vnější mřížkou, přímým dlouhým potrubím a nižší tlakovou ztrátou N L LS COM 2, REGUL 2 přepínač otáček EBB-T DT 3 doběhový spínač standardní vhodné řešení s modelem EBB, vnější mřížkou, tvarovkou a potrubím radiální oběžné kolo ZN708 pevný doběh 8 minut ZN715 pevný doběh 15 minut standardní vhodné řešení s modelem EBB, vnější mřížkou, tvarovkou a potrubím detail zpětné klapky DT4 programovatelný doběhový spínač standardní vhodné řešení s modelem EBB, vnější mřížkou, několika tvarovkami a potrubím Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

16 CF 100 Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu. Ve výtlaku ventilátoru je zpětná klapka. Oběžné kolo je radiální s dozadu zahnutými lopatkami. Vyrobeno je z nárazuvzdorného plastu. Motor je asynchronní, se stíněným polem a kluznými ložisky. Max. provozní teplota okolí je 40 C. Provedení s dvojitou izolací a tepelnou ochranou. Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou. Regulace otáček se provádí elektronickými regulátory otáček změnou napětí. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5m v ose ventilátoru na straně sání. se provádí na stěnu zásadně s osou horizontálně s ohledem na životnost ložisek. Varianty CF 100 S základní provedení CF 100 P provedení s tahovým vypínačem CF 100 T provedení obsahující vestavěný elektronický časovač, nastavitelný v rozmezí 1 až 20 minut CF 100 TP jako CF 100 T, navíc s tahovým vypínačem Příslušenství VZT LG 100 venkovní plastová mřížka VK, PER 100 venkovní zpětná klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Greyflex, Semiflex flexibilní hadice (kap. 7.3) Příslušenství EL REB 1 regulátor otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Pokyny Ventilátory jsou vhodné pro relativně delší vzduchovody s větší tlakovou ztátou. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat RTR 6721 prostorový termostat DT 3, DT4, ZN708, ZN715 doběhový spínač připojení ventilátoru k síti FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku vzduchu v závislosti na venkovní teplotě viz kap. 7.2 Typ otáčky [min -1 ] průtok (0 Pa) výkon [W] napětí [V] max.teplota [ C] potrubí Ø[mm] akust. tlak [db(a)] hmotnost [kg] regulátor doběhový spínač CF ,1 REB 1 DT 3, DT 4, ZN elektrodesign@elektrodesign.cz

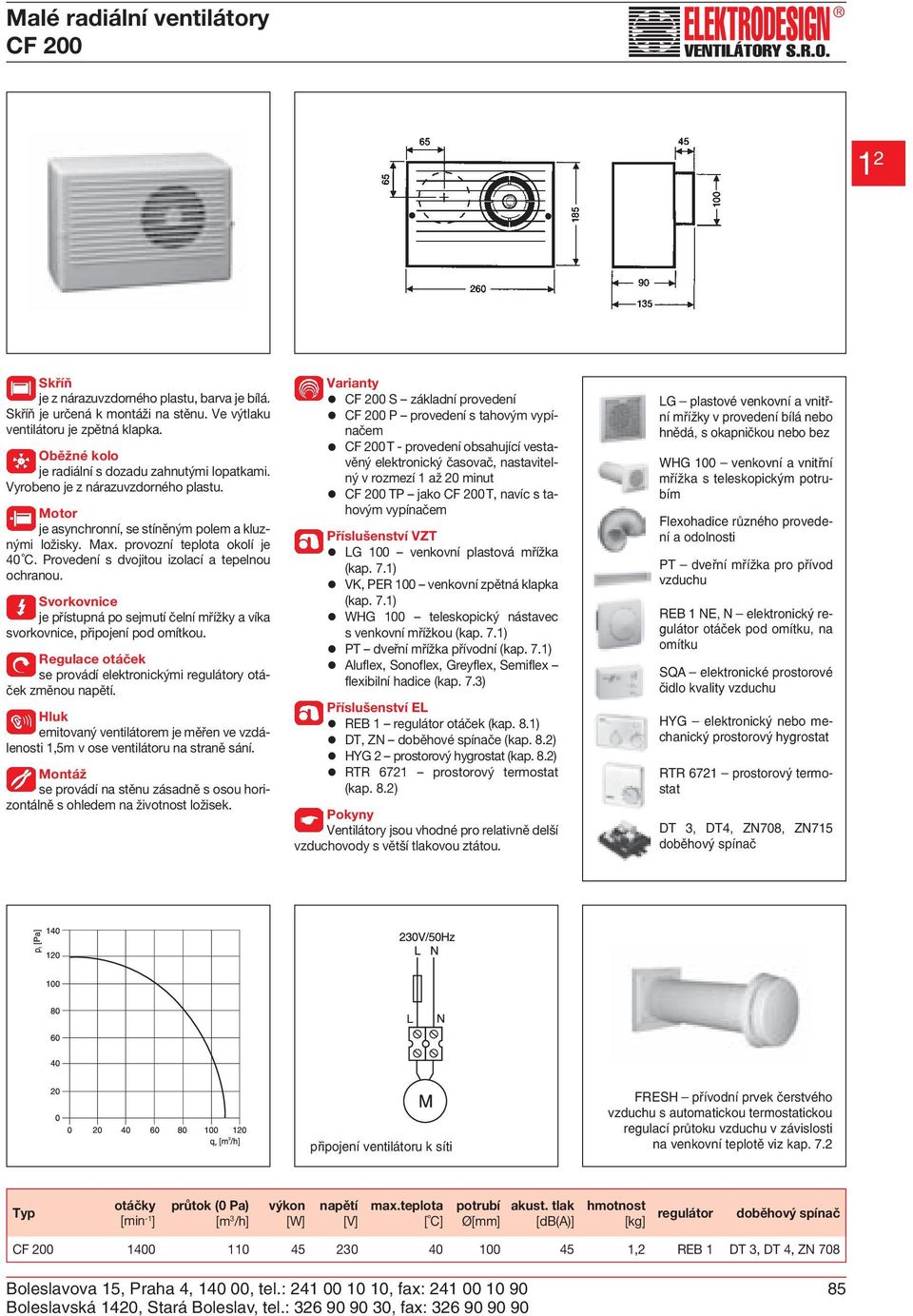

17 CF 200 Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu. Ve výtlaku ventilátoru je zpětná klapka. Oběžné kolo je radiální s dozadu zahnutými lopatkami. Vyrobeno je z nárazuvzdorného plastu. Motor je asynchronní, se stíněným polem a kluznými ložisky. Max. provozní teplota okolí je 40 C. Provedení s dvojitou izolací a tepelnou ochranou. Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou. Regulace otáček se provádí elektronickými regulátory otáček změnou napětí. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5m v ose ventilátoru na straně sání. se provádí na stěnu zásadně s osou horizontálně s ohledem na životnost ložisek. Varianty CF 200 S základní provedení CF 200 P provedení s tahovým vypínačem CF 200 T - provedení obsahující vestavěný elektronický časovač, nastavitelný v rozmezí 1 až 20 minut CF 200 TP jako CF 200 T, navíc s tahový m vypínačem Příslušenství VZT LG 100 venkovní plastová mřížka VK, PER 100 venkovní zpětná klapka WHG 100 teleskopický nástavec s venkovní mřížkou PT dveřní mřížka přívodní Aluflex, Sonoflex, Greyflex, Semiflex flexibilní hadice (kap. 7.3) Příslušenství EL REB 1 regulátor otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Pokyny Ventilátory jsou vhodné pro relativně delší vzduchovody s větší tlakovou ztátou. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat RTR 6721 prostorový termostat DT 3, DT4, ZN708, ZN715 doběhový spínač připojení ventilátoru k síti FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku vzduchu v závislosti na venkovní teplotě viz kap. 7.2 Typ otáčky [min -1 ] průtok (0 Pa) výkon [W] napětí [V] max.teplota [ C] potrubí Ø[mm] akust. tlak [db(a)] hmotnost [kg] regulátor doběhový spínač CF ,2 REB 1 DT 3, DT 4, ZN 708 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

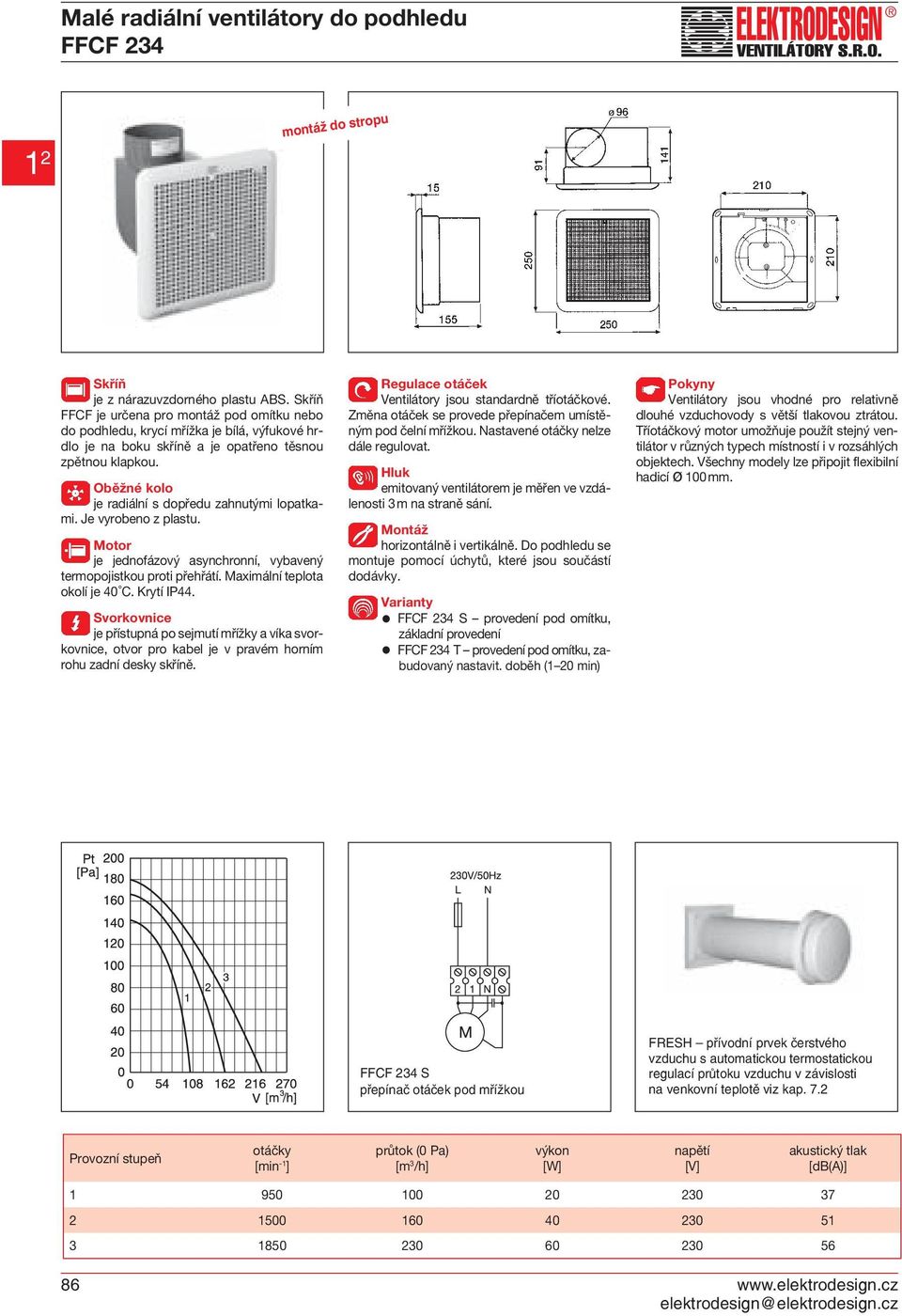

18 do podhledu FFCF 234 montáž do stropu Skříň je z nárazuvzdorného plastu ABS. Skříň FFCF je určena pro montáž pod omítku nebo do podhledu, krycí mřížka je bílá, výfukové hrdlo je na boku skříně a je opatřeno těsnou zpětnou klapkou. Oběžné kolo je radiální s dopředu zahnutými lopatkami. Je vyrobeno z plastu. Motor je jednofázový asynchronní, vybavený termopojistkou proti přehřátí. Maximální teplota okolí je 40 C. Krytí IP44. Svorkovnice je přístupná po sejmutí mřížky a víka svorkovnice, otvor pro kabel je v pravém horním rohu zadní desky skříně. Regulace otáček Ventilátory jsou standardně tříotáčkové. Změna otáček se provede přepínačem umístěným pod čelní mřížkou. Nastavené otáčky nelze dále regulovat. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 3 m na straně sání. horizontálně i vertikálně. Do podhledu se montuje pomocí úchytů, které jsou součástí dodávky. Varianty FFCF 234 S provedení pod omítku, základní provedení FFCF 234 T provedení pod omítku, zabudovaný nastavit. doběh (1 20 min) Pokyny Ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou. Tříotáčkový motor umožňuje použít stejný ventilátor v různých typech místností i v rozsáhlých objektech. Všechny modely lze připojit flexibilní hadicí Ø 100 mm. FFCF 234 S přepínač otáček pod mřížkou FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku vzduchu v závislosti na venkovní teplotě viz kap. 7.2 Provozní stupeň otáčky [min -1 ] průtok (0 Pa) výkon [W] napětí [V] akustický tlak [db(a)] elektrodesign@elektrodesign.cz

19 do podhledu FFCF 234 ventilátor po demontáži čelní mřížky zadní pohled na instalační box montáž do stropu FFCF 234 S po sejmutí čelní mřížky je možno měnit přepínačem otáčky ve 3 stupních FFCF 234 T po sejmutí čelní mřížky je možno měnit přepínačem otáčky ve 3 stupních a potenciometrem nastavit dobu doběhu 1 20 minut FFCF 234 S, FFCF 234 T po sejmutí čelní mřížky a demontáži víčka svorkovnice lze připojit přívodní kabel LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat RTR 6721 prostorový termostat DT 3 doběhový spínač Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

20 do podhledu SP/BP montáž do stropu nerezové provedení Typ B C D G E F A SP n.a. BP n.a. Skříň je z nárazuvzdorného plastu, barva metalická. Skříň je určena k montáži do podhledu. Ventilátory obsahují zpětnou klapku a jsou dodávány včetně vypínače. Oběžné kolo je radiální, plastové s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené. Motor je asynchronní. Maximální provozní teplota okolí je 40 C. Motor má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP X2. Svorkovnice je na skříni ventilátoru. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 3 m v ose ventilátoru na straně sání. pouze horizontálně. Do podhledu se montuje pomocí úchytů, které jsou součástí skříně. Varianty SP 120 / 1 ventilátor 120 m 3 /h se čtvercovou sací štěrbinou SP 120 / 2 ventilátor 120 m 3 /h s kruhovou sací štěrbinou BP 200 / 1 ventilátor 200 m 3 /h se čtvercovou sací štěrbinou BP 200 / 2 ventilátor 200 m 3 /h s kruhovou sací štěrbinou Příslušenství VZT LG 100 venkovní plastová mřížka VK, PER 100 venkovní zpětná klapka PT dveřní mřížka přívodní Aluflex, Sonoflex, Greyflex, Semiflex flexibilní hadice (kap. 7.3) Příslušenství EL REB 1 regulátor otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2) Pokyny Ventilátory jsou vhodné pro použití v koupelnách, kuchyních a toaletách. Jsou určeny pro relativně delší vzduchovody. Pa Pa m 3 /h 0 SP m 3 /h BP FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku vzduchu v závislosti na venkovní teplotě viz kap. 7.2 Typ průtok (0 Pa) výkon [W] napětí [V] max.teplota [ C] potrubí Ø[mm] akust. tlak [db(a)] krytí doběhový spínač SP IP X2 ZN 780, DT 3, DT 4 BP IP X2 ZN 780, DT 3, DT elektrodesign@elektrodesign.cz

21 do podhledu SP/BP ventilátor zadní pohled detail zpětné klapky detail elektrického přívodu detail upevňovací západky detail upevňovací západky detail upevňovací západky LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez ventilátor se sejmutou čelní mřížkou detail upevňovací pružiny mřížky WHG 100 venkovní a vnitřní mřížka s teleskopickým potrubím nerezové provedení pro náročné interiery Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu SP 120/1 BP 200/1 SP/BP1 metalizovaná mřížka čtvercová Metalizovaná mřížka na sání radiálního ventilátoru určeného k montáži do podhledů je vyrobena z plastu s metalizovaným povrchem v barvě nerezu. Střední díl je opatřen povrchem vlisovaným z nerezového broušeného plechu. Upevnění mřížky na skříň ventilátoru pomocí integrovaných pružných spojek. SP 120/2 BP 200/2 SP/BP2 metalizovaná mřížka kruhová Metalizovaná mřížka na sání radiálního ventilátoru určeného k montáži do podhledů je vyrobena z plastu s metalizovaným povrchem v barvě nerezu. Střední díl je opatřen povrchem vlisovaným z nerezového broušeného plechu. Upevnění mřížky na skříň ventilátoru pomocí integrovaných pružných spojek. SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat RTR 6721 prostorový termostat DT 3 doběhový spínač Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

22 SWF odvodní pro venkovní montáž A 5 5 7,5 B sání D 2 výtlak C Typ A B C D SWF SWF-100X SWF SWF-150X SWF Skříň je pozinkované ocelového plechu opatřeného polyesterovým nátěrem proti korozi. Ve výtlaku ventilátoru je zpětná klapka. Čelní deska výtlaku je demontovatelná a umožňuje snadný přístup k motoru pro revizi a čištění. Oběžné kolo je radiální s dozadu zahnutými lopatkami. Motor je jednofázový asynchronní, vybavený termopojistkou proti přehřátí. S kuličkovými ložisky, krytí IP 44, třída izolace F. Svorkovnice je umístěna pod čelní deskou. Regulace otáček se provádí změnou napětí. Hluk Akustický tlak a akustický výkon jsou uvedeny v tabulkách. v každé poloze ventilátoru. Ventilátor je určen zejména pro venkovní montáž. Montuje se na fasádu objektu, nasává kruhovým sacím hrdlem, kterým se připojuje na vzduchotechnické potrubí. Výtlak je směrem dolů pod čelní deskou. Varianty SWF-yyy radilání ventilátor (kde yyy je velikost odvodního hrdla) SWF-yyy X radilání ventilátor se zvýšeným výkonem (kde yyy je velikost odvodního hrdla) jen pro velikosti 100 a 150 Příslušenství VZT PER venkovní žaluziová klapka PT dveřní mřížka přívodní Aluflex, Semiflex flexohadice (kap. 7.3) Příslušenství EL REB 1 regulátor otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostorový termostat (kap. 8.2)! Podrobné projekční podklady viz. kapitola 1.3. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat RTR 6721 prostorový termostat DT 3 doběhový spínač Typ otáčky [min-1] průtok (0 Pa) [m3/h] výkon [W] napětí [V] proud [A] potrubí [mm] akust.tlak* [db(a)] regulátor SWF , REB 1 SWF-100X , REB 1 SWF , REB 1 SWF-150X , REB 1 SWF , REB 1 * Akustický tlak ve vzdálenosti 3 m na výtlaku ventilátoru 90 elektrodesign@elektrodesign.cz

23 ENEX s rekuperací tepla 52, Skříň je vyrobena z odolného plastu ABS s lesklým povrchem. Typ SHTP má zpětnou klapku přívodu i odvodu ovládanou elektricky. Ventilátory Jednotka je osazena dvěma radiálními ventilátory se společným dvouotáčkovým motorem 230 V, IP 24. Na zvláštní objednávku lze dodat jednootáčkové ventilátory 230 V nebo bezpečné napětí 12 V (viz. Pokyny) Filtr je možné prát pro opakované použití. Elektrické připojení Svorky jsou umístěny uvnitř jednotky. Regulace Typ SC běží v trvalém provozu na nízkých otáčkách, sepnutím vypínače se přestaví na vyšší otáčky. U typu SHTP se zapnutím spustí vyšší otáčky, po vypnutí ventilátor dobíhá po nastavenou dobu 1 až 30 min. Ve vypnutém stavu se jednotka sepne automaticky na nízké otáčky v případě, že okolní vlhkost vzroste nad hodnotu nastavenou na zabudovaném hydrostatu. na stěnu, na omítku i jako částečně zapuštěná. Na okenní sklo nebo na strop (jednotky s tahovým spínačem nelze montovat na strop). Příslušenství ENEX 100WFK souprava pro montáž na ze do tlouš ky 333 mm ENEX 100WFK1 souprava pro montáž na ze do tlouš ky 1 m ENEX 100CFK souprava pro montáž na strop ENEX 100WWK souprava pro montáž na okno Pokyny Pro velkoodběratele je k dispozici rozšířená nabídka variant s dvouotáčkovými motory na 230 V a jednootáčkovými ventilátory na 230 V nebo 12 V. Informujte se na ceny, minimální odběry a dodací lhůty. Informace Při větrání koupelen, WC, komor a šaten se obvykle odvádí zkažený vzduch ventilátorem a odvedený vzduch se nahrazuje vzduchem ze sousedních místností nebo se přisává otvorem zvenku. Pokud je vzduch v sousedních místnostech nevalné kvality není první řešení vhodné. V druhém případě zase dojde k ochlazení prostoru a zvýšení vlhkosti. ENEX řeší problém kombinací obou řešení. Část odvedeného vzduchu nahrazuje teplým vzduchem ze sousedních místností a část vzduchu přivádí zvenku a ohřívá ho odpadním teplem na teplotu místnosti. Do větrané místnosti se tak přivádí čerstvý venkovní vzduch, ale místnost se neochlazuje. LG plastové venkovní a vnitřní mřížky v provedení bílá nebo hnědá, s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez Flexohadice různého provedení a odolnosti PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku SQA elektronické prostorové čidlo kvality vzduchu HYG elektronický nebo mechanický prostorový hygrostat RTR 6721 prostorový termostat DT4 programovatelný doběh Varianty ENEX 1002SC dvourychlostní v základním provedení ENEX 1002SHTP dvourychlostní s hydrostatem, tahovým vypínačem a doběhem 1 až 30 min! Podrobné projekční podklady viz. kapitola 3. Pa odvod vysoké otáčky přívod vysoké otáčky m 3 /h Typ otáčky [min -1 ] odvod přívod Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax: napětí [V] výkon [W] akust.tlak [db(a)] max. teplota [ C] hmotnost [kg] ENEX 1002 vysoké ,8 nízké 22 9,

24 MINIFAN LO, ST, HI Ø Ø Ø125 Skříň je vyrobena z nárazuvzdorného plastu ABS, barva je světle šedá. Skříň se skládá ze dvou částí, spojených sponami z polypropylenu. Na skříni jsou 3 sací hrdla a jedno výtlačné. Dvě sací hrdla jsou standardně opatřena záslepkami. Díl s motorem lze snadno vyjmout pro účely čištění a revizí. Oběžné kolo je radiální, s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené. Motor je asynchronní s vnějším rotorem. Motor má tepelnou ochranu proti přehřátí. Izolace třídy B. Provoz. teplota okolí je -20 až +50 C. Krytí IP 44. Elektrické připojení Ventilátor obsahuje svorkovnici, která je přístupná pod otevíracím krytem na čele skříně. Regulace Ventilátory jsou standardně 3-rychlostní. Pro přepnutí je třeba použít 3-polohový přepínač, který není součástí dodávky. se provádí 4-mi šrouby na stěnu nebo strop. Otvory jsou na zadní stěně a mají Ø 5 mm. Podle požadovaného počtu sacích hrdel se odstraní přebytečné záslepky. Varianty MINIFAN LO potrubní tříotáčkový radiální ventilátor MINIFAN ST potrubní tříotáčkový radiální ventilátor MINIFAN HI potrubní tříotáčkový radiální ventilátor Příslušenství VZT LG plastová mřížka PER plast. žaluziová klapka EAK elektricky ovládaný ventil odvodní IT 125 talířové ventily PT dveřní mřížka přívodní Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.2) Tvarovky odbočka, oblouk (kap. 7.2) RKK 125 zpětná klapka Stahovací spony na hadice (kap. 7.2) Příslušenství EL DT 3, ZN 708 a ZN 715 doběhové spínače (kap. 8.2) DT 4 programovatelný rozběh, doběh a cyklické spínání (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) SA 0 3V přepínač otáček (kap. 8.1) RTR 6721 prostorový termos (kap. 8.2) Pokyny Ventilátory jsou určeny jako centrální odvětrání pro rodinné domky, sociální zařízení, kanceláře a menší provozovny. Výhodně lze při instalaci do podhledu použít flexohadice a talířové ventily. Ventilátory lze použít ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku EAK vnitřní elektricky ovládaný odvodní ventil, zpoždění otevření cca 45 sekund RKK, RSK zpětné plastové nebo kovové klapky do potrubí IT univerzální (přívodní i odvodní) talířový ventil Flexohadice různého provedení a odolnosti FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku vzduchu v závislosti na venkovní teplotě viz kap. 7.2 SGD 125 vsuvný tlumič hluku, který se jednoduše zasunuje do potrubí za talířové ventily a omezuje přenos kmitočtu hovorového pásma do ostatních místností PT dveřní mřížka pro přívod vzduchu SQA elektronické prostorové čidlo kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez SAO-3 přepínač otáček ventilátoru Typ průtok (0 Pa) [m3/h] výkon [W] napětí [V] proud [A] potrubí [mm] akust.výkon* [db(a)] vysoká střední nízká regulátor MINIFAN LO , SA0-3 MINIFAN ST , SA0-3 MINIFAN HI , SA0-3 * akustický výkon ventilátoru se všemi hrdly připojenými do potrubí 92 elektrodesign@elektrodesign.cz

25 MINIFAN LO, ST, HI jednotku s motorem a oběžným kolem lze snadno vyjmout pro potřeby revizí, servisu a čištění, v revizním víku je vložen návod k obsluze a montáži detail svorkovnice pro připojení přívodního kabelu, svorkovnice je přístupná po odklopení víka na čelním panelu ventilátoru Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

26 Malý radiální ventilátor s regulátorem průtoku VENTURIA-2 Skříň je vyrobena z nárazuvzdorného plastu. Skříň se skládá ze dvou částí a tělesa ventilátotru, spojených 3 sponami. Díky tomu lze skříň otevřít a těleso ventilátoru s motorem snadno vyjmout pro účely čištění a revizí bez nutnosti odpojení potrubí. Na jedné části skříně jsou 4 sací hrdla DN 80 mm a 1 sací hrdlo DN 125 mm. Výtlačné hrdlo je součástí druhé části skříně a má DN 125mm. Sací nástavce jsou samoregulační. Dva sací nástavce DN 80 mm jsou pro 15 m 3 /h a 2 pro 30 m 3 /h. Sací nástavec DN 125 mm odvádí 45 m 3 /h nebo 135 m3/h podle zvoleného stupně otáček. S ventilátorem se dodávají dvě záslepky DN 80 mm pro zakrytí nevyužitých hrdel. Oběžné kolo je radiální, s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené. Motor asynchronní s vnějším rotorem. Motor má tepelnou ochranu proti přehřátí. Izolace třídy B. Provozní teplota okolí je -20 až +50 C. Krytí IP 44. Elektrické připojení Ventilátor obsahuje svorkovnici, která je přístupná pod otevíracím krytem na boku skříně. Regulace Ventilátory jsou standardně 2-rychlostní. Pro přepnutí je třeba použít 2-polohový přepínač, který není součástí dodávky. Přepínač umožňuje regulovat maximální množství vzduchu v kuchyni. Ventilátor se zavěšuje lanky na strop. Podle požadovaného počtu sacích hrdel se odstraní přebytečné záslepky. Příslušenství VZT LG 100 venkovní plastová mřížka PER venkovní žaluziová klapka EAK elektr. ovládaný ventil odvodní KO 80, 125 kovové talířové ventily (kap. 7.2) PT dveřní mřížka přívodní kap. 7.1) Aluflex, Sonoflex, Termoflex, Greyflex, Semiflex flexohadice (kap. 7.3) Tvarovky odbočka, oblouk (kap. 7.3) RKK 125 zpětné klapky do potrubí Stahovací spony na hadice (kap. 7.3) Příslušenství EL COM2, REGUL2 přepínače otáček (kap. 8.1) DT, ZN doběhové spínače (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG 2 prostorový hygrostat (kap. 8.2) RTR 6721 prostor. termostat (kap. 8.2) Pokyny Ventilátory jsou určeny jako centrální odvětrání pro rodinné domky, sociální zařízení, kanceláře a menší provozovny. Výhodně lze při instalaci do podhledu použít flexohadice a talířové ventily. Ventilátory lze též použít ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. LG plastové bílé nebo hnědé venkovní a vnitřní mřížky s okapničkou nebo bez PER plastové venkovní klapky v provedení bílá, hnědá a šedá, s okapničkou nebo bez FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku EAK vnitřní elektricky ovládaný odvodní ventil, zpoždění otevření cca 45 sekund RK, RSK zpětné plastové nebo kovové klapky do potrubí IT univerzální (přívodní i odvodní) talířový ventil Flexohadice různého provedení a odolnosti Venturia 2 přepínač otáček FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku vzduchu v závislosti na venkovní teplotě viz kap. 7.2 PT dveřní mřížka pro přívod vzduchu SQA elektronické prostorové čidlo kvality vzduchu HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez Typ průtok (0 Pa) výkon [W] proud [A] napětí [V] akust. tlak [db(a)] hmotnost [kg] regulace doběhový spínač VENTURIA /24 0,3/0, /45 4 COM 2 DT 3, ZN elektrodesign@elektrodesign.cz
