1 POŽÁRNÍ VENTILÁTORY OBSAH PŘEHLED VÝROBKŮ SILENT U90/F SILENT SXU, SXA CHAT 400 C/2 hod THGT 400 C/2 hod TJHT CTHT/CTVT 400 C/2 hod ILHT CVHT Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

2 Požární ventilátory Přehled výrobků Typ SILENT U90/F90, A90/F90 SILENT SXU 100/F90 SILENT SXA 100/F90 Provedení Malý radiální ventilátor s protipožární skříní Malý radiální ventilátor s protipožární skříní Malý radiální ventilátor s požárním uzávěrem na výtlaku Max. vzduchový výkon [m 3 /h] Max. statický tlak [Pa] Montáž Na zeď nebo do zdi instalačního jádra, na nebo pod omítku Do zdi instalačního jádra, pod omítku Na zeď instalačního jádra, na omítku Krytí IP 45 IP 45 IP 45 Max. teplota [ C] Napětí [V] Regulace Změnou napětí nebo dvouotáčkové provedení Změnou napětí nebo dvouotáčkové provedení Změnou napětí nebo dvouotáčkové provedení Výbava Filtr, tlumič hluku, protipožární skříň a požární uzávěr výtlakového hrdla Filtr, tlumič hluku, protipožární skříň a požární uzávěr výtlakového hrdla Filtr, tlumič hluku a požární uzávěr výtlakového hrdla Typ CHAT 400 C/2 hod THGT 400 C/2 hod TJHT Provedení Radiální ventilátor do kruhového potrubí s požární odolností Axilání ventilátor do kruhového potrubí s požární odolností Požární proudový ventilátor Max. vzduchový výkon [m 3 /h] Max. statický tlak [Pa] (tah viz. Katalog) Montáž S vodorovnou osou motoru S vodorovnou i svislou osou ventilátoru S vodorovnou osou Krytí IP 54 IP 55 IP 55 Požární odolnost 400 C/2 h 400 C/2 h 400 C/2 h Napětí [V] Regulace Na dotaz (podle dodaného motoru) Frekvenčním měničem nebo dvouotáčkové provedení Frekvenčním měničem nebo dvouotáčkové provedení Výbava Skříň s nosným rámem, odpružený ventilátor, kruhová hrdla, výtlačné hrdlo v různých směrech Dlouhá skříň nebo krátká skříň s možností dodání prodlužovacího kusu. Rozsáhlé příslušenství. Návrh větrání na základě počítačové simulace elektrodesign@elektrodesign.cz

3 Požární ventilátory Přehled výrobků Typ CTHT CTVT ILHT CVHT Provedení Nástřešní ventilátor s požární odolností Nástřešní ventilátor s požární odolností Radiální ventilátor do čtyřhranného potrubí s požární odolností Radiální ventilátor do čtyřhranného potrubí s požární odolností Max. vzduchový výkon [m 3 /h] Max. statický tlak [Pa] Montáž Na střechu Na střechu V každé poloze Provedení v vodorovným nebo svislým výtlakem Krytí IP 55 IP 55 IP 54 IP 54 Požární odolnost 400 C/2 h 400 C/2 h 400 C/2 h 400 C/2 h Napětí [V] Regulace Změnou napětí Změnou napětí Výbava Skříň pro venkovní montáž. Rozsáhlé příslušenství Skříň pro venkovní montáž. Rozsáhlé příslušenství Frekvenčním měničem nebo dvouotáčkové provedení Na dotaz (podle dodaného motoru) Výběr ventilátoru pomocí firemního software na zavolání K konzultace a návrh ventilátoru na tel.: Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

4 Ventilátory s protipožární skříní a uzávěrem SILENT U90/F90 a SILENT A90/F certifikováno v ČR U90/F90 A90/F90 Skříň Skříň U90/F90 je vyrobena z požárně odolného materiálu, certifikáty jsou k dispozici. U90/F90 má výtlak s průměrem 78 mm. Na výtlaku je požární uzávěr a zpětná klapka. Montáž je pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku. Skříň A90/ F90 je plastová, požárně chráněno je jen hrdlo výtlaku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru. Motor asynchronní s vnějším rotorem a s rozběhovým kondenzátorem. Motor je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 C. Krytí IP 45. Svorkovnice je přístupná po demontáži čelní mřížky. Regulace otáček se provádí elektronickými regulátory. Na dotaz dvourychlostní ventilátory GL. Montáž A90/F90 se montuje na omítku, U90/F90 se montuje pod omítku nebo do podhledu, v horizontální i vertikální poloze. Pokud je spodní díl ventilátoru zazděn nakřivo, je možno nepřesnost vyrovnat pootočením čelní mřížky o cca 10. Podle potřeby je možné dodat: ventilátor kompletně smontovaný (pro čistou montáž) skříň ventilátoru pod omítku s víkem proti zašpinění (např. při omítání) spirální skříň s oběžným kolem a vnější mřížkou, která se montuje až při kompletaci Hluk akustický tlak emitovaný ventilátorem je uvedený v tabulce technických parametrů, je měřen ve volném akustickém poli ve vzdálenosti 1 m od sání. Příslušenství VK 100 venkovní zpětná klapka PT dveřní mřížka přívodní REB 1 regulátor otáček DT 4, ZN 708, ZN 715 doběhový spínač konzole pro upevnění do šachty Pokyny ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou a tam, kde je nutné použít požárně odolné provedení. K konzultace a návrh ventilátoru na tel.: LG plastové bílé nebo hnědé venkovní a vnitřní mřížky s okapničkou nebo bez PT dveřní mřížka pro přívod vzduchu REB 1 NE, N elektronický regulátor otáček pod omítku, na omítku ZN 708, ZN 715 doběhové spínače 8 nebo 15 minut HYG mechanický nebo elektronický prostorový hygrostat s termostatem nebo bez U90, A90 U90 GL, A90 GL typ GL je vhodný pro trvalé snížené větrání FRESH přívodní prvek čerstvého vzduchu s automatickou termostatickou regulací průtoku vzduchu v závislosti na venkovní teplotě viz kap. 7.2 Typ otáčky [min -1 ] průtok [m 3 /h] příkon [W] napětí [V] max. teplota [ C] potrubí [mm] akust. tlak [db(a)] hmotnost [kg] regulátor doběhový spínač Silent U90/F REB 1 ZN 708, DT 4 Silent A90/F REB 1 ZN 708, DT elektrodesign@elektrodesign.cz

5 Ventilátory s protipožární skříní a uzávěrem SILENT U90/F90 a SILENT A90/F90 Plánovaný objemový průtok 85 m 3 /h (100m 3 /h) 1 ventilátor na podlaží p Pa mm H 2 O ILB/4 200 Plánovaný objemový průtok 85 m 3 /h (100m 3 /h) 2 ventilátory na podlaží p Pa mm H 2 O ILT/4 200 diagram pro určení průměru stoupacího potrubí podle ÖNM 7637 pro výpočet diagramu byl použit činitel soudobosti 100% diagram pro určení průměru stoupacího potrubí podle ÖNM 7637 pro výpočet diagramu byl použit činitel soudobosti 100% příklad montáže v rohu místnosti příklad montáže v rohu místnosti montáž požárního provedení SILENT U90/F90 s vývodem dozadu požární uzávěr protipožární skříň certifikováno certifikáty pro požární provedení jsou k dispozici na vyžádání Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

6 Ventilátory s protipožární skříní a uzávěrem SILENT SXU 100, SXA 100 dvouotáčkové pro trvalé větrání pro náročné interiéry Skříň je z ABS, barva bílá. SXA má výtlak směrem dozadu, průměr výtlačného hrdla je 78 mm. SXU má výtlak konický, pro potrubí s průměrem mm. Na výtlaku je zpětná klapka. Montáž je na stěnu, pod omítkou nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru. Motor asynchronní s vnějším rotorem a s rozběhovým kondenzátorem. Motor je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 C. Krytí IP 45. Svorkovnice je přístupná po demontáži čelní mřížky. Regulace otáček je elektronickými regulátory. Na dotaz dvourychlostní ventilátory SXA GL, SXU GL. Montáž U 90 se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Montáž A 90 se provádí na stěnu nebo na podhled. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň a motorventilátor samostatně. Pro usnadnění montáže je v balení papírová montážní šablona upevňovacích otvorů. Pokud je spodní díl ventilátoru zazděn nakřivo, je možno nepřesnost vyrovnat pootočením čelní mřížky až o cca 10. Varianty SILENT SXU 100/F90 protipožární provedení (parametry viz. kap. 1.7) SILENT SXA 100/F90 protipožární provedení (parametry viz. kap. 1.7) Příslušenství Nástavec 78 mm pro Silent SXU nástavec pro odsávání vedlejších prostor Nástavec 40/50 mm pro Silent SXU nástavec pro odsávání vedlejších prostor LG 100 venkovní plastová mřížka PER 100 venkovní zpětná klapka PT dveřní mřížka přívodní Aluflex, Semiflex 100 flexibilní hadice REB 1 regulátor otáček DT 3, ZN 708, ZN 715 doběhový spínač DT 4 programovatelný rozběh, doběh, cykly IT 100 talířový ventil konzole pro upevnění do šachty jímka na talířové ventily Ø100 mm pro odsávání z druhé místnosti Pokyny ventilátory jsou vhodné pro velmi náročné interiéry a architektonická řešení. Lze připojit relativně dlouhé vzduchovody s větší tlakovou ztrátou. Pa SXU 100 H Pa SXU 100 Z, SXA SXU m 3 /h m 3 /h SXU, SXA SXU GL, SXA GL typ GL je vhodný pro trvalé snížené větrání Typ otáčky [min -1 ] průtok (0 Pa) [m 3 /h] příkon [W] napětí max.teplota [V] [ C] potrubí Ø[mm] akust. tlak hmotnost [db(a)] [kg] regulátor doběhový spínač SILENT SXU / /30 43/ /30 2 REB 1 ZN 708, DT 4 SILENT SXA / /30 43/ /29 2 REB 1 ZN 708, DT 4 Údaje za lomítkem platí pro nižší rychlost dvourychlostních typů (GL), akustický tlak ve vzdálnosti 1 m elektrodesign@elektrodesign.cz

7 Ventilátory s protipožární skříní a uzávěrem SILENT SXU 100, SXA 100 Plánovaný objemový průtok 90 m 3 /h (105m 3 /h) 1 ventilátor na podlaží Plánovaný objemový průtok 90 m 3 /h (105m 3 /h) 2 ventilátory na podlaží počet podlaží počet podlaží diagram pro určení průměru stoupacího potrubí podle ÖNM 7637 pro výpočet diagramu byl použit činitel soudobosti 100% diagram pro určení průměru stoupacího potrubí podle ÖNM 7637 pro výpočet diagramu byl použit činitel soudobosti 100% certifikováno v ČR K konzultace a návrh ventilátoru na tel.: provedení SXU provedení SXA příklad montáže v rohu místnosti příklad montáže ve stoupací šachtě pomocí konzol, rozměry konzol na dotaz montáž požárního provedení SILENT U90/F90 s vývodem dozadu požární uzávěr protipožární skříň certifikováno certifikáty pro požární provedení jsou k dispozici na vyžádání Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

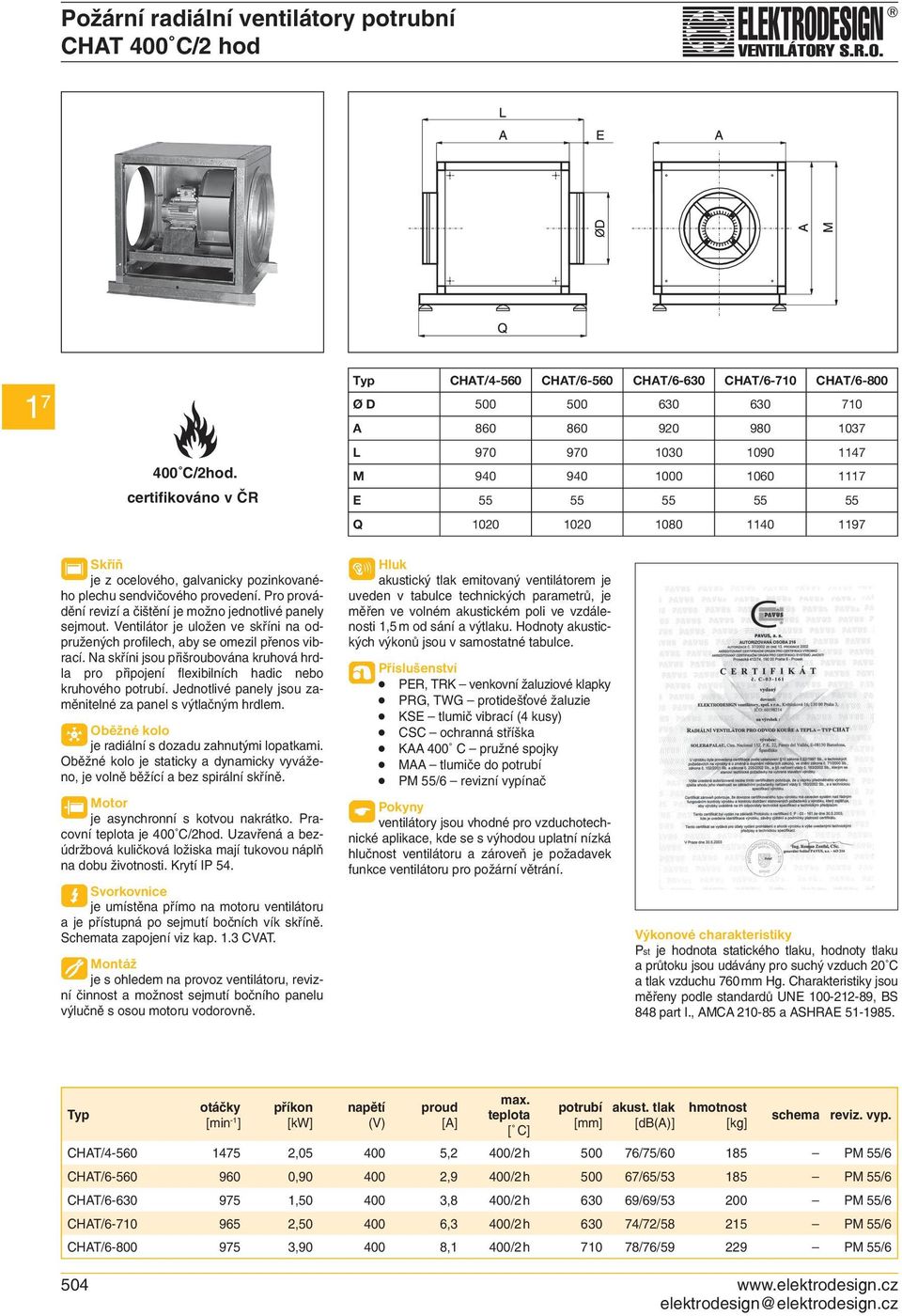

8 Požární radiální ventilátory potrubní CHAT 400 C/2 hod 400 C/2hod. certifikováno v ČR Typ CHAT/4-560 CHAT/6-560 CHAT/6-630 CHAT/6-710 CHAT/6-800 Ø D A L M E Q Skříň je z ocelového, galvanicky pozinkovaného plechu sendvičového provedení. Pro provádění revizí a čištění je možno jednotlivé panely sejmout. Ventilátor je uložen ve skříni na odpružených profilech, aby se omezil přenos vibrací. Na skříni jsou přišroubována kruhová hrdla pro připojení flexibilních hadic nebo kruhového potrubí. Jednotlivé panely jsou zaměnitelné za panel s výtlačným hrdlem. Oběžné kolo je radiální s dozadu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyváženo, je volně běžící a bez spirální skříně. Motor je asynchronní s kotvou nakrátko. Pracovní teplota je 400 C/2hod. Uzavřená a bezúdržbová kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 54. Svorkovnice je umístěna přímo na motoru ventilátoru a je přístupná po sejmutí bočních vík skříně. Schemata zapojení viz kap. 1.3 CVAT. Montáž je s ohledem na provoz ventilátoru, revizní činnost a možnost sejmutí bočního panelu výlučně s osou motoru vodorovně. Hluk akustický tlak emitovaný ventilátorem je uveden v tabulce technických parametrů, je měřen ve volném akustickém poli ve vzdálenosti 1,5 m od sání a výtlaku. Hodnoty akustických výkonů jsou v samostatné tabulce. Příslušenství PER, TRK venkovní žaluziové klapky PRG, TWG protideš ové žaluzie KSE tlumič vibrací (4 kusy) CSC ochranná stříška KAA 400 C pružné spojky MAA tlumiče do potrubí PM 55/6 revizní vypínač Pokyny ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru a zároveň je požadavek funkce ventilátoru pro požární větrání. Výkonové charakteristiky Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE Typ otáčky [min -1 ] příkon [kw] napětí (V) proud [A] max. teplota [ C] potrubí [mm] akust. tlak [db(a)] hmotnost [kg] schema reviz. vyp. CHAT/ , ,2 400/2 h /75/ PM 55/6 CHAT/ , ,9 400/2 h /65/ PM 55/6 CHAT/ , ,8 400/2 h /69/ PM 55/6 CHAT/ , ,3 400/2 h /72/ PM 55/6 CHAT/ , ,1 400/2 h /76/ PM 55/ elektrodesign@elektrodesign.cz

9 Požární radiální ventilátory potrubní CHAT 400 C/2 hod st CHAT/4-560 CHAT/6-560 CHAT/6-630 CHAT/6-710, CHAT/6-800 Akustický výkon na středních kmitočtech oktávových pásem [db(a)] Typ CHAT/4-560 CHAT/6-560 CHAT/6-630 CHAT/6-710 CHAT/6-800 LW (potrubí sání) LW (potrubí výtl.) LW (do okolí) LW (potrubí sání) LW (potrubí výtl.) LW (do okolí) LW (potrubí sání) LW (potrubí výtl.) LW (do okolí) LW (potrubí sání) LW (potrubí výtl.) LW (do okolí) LW (potrubí sání) LW (potrubí výtl.) LW (do okolí) Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

10 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT 2 pól THGT 4, 6 pól, krátká skříň THGT 4, 6 pól, dlouhá skříň OC A nxof B OD OE THGT 2 pól Typ 2 pól A B C D E F n THGT THGT THGT THGT THGT THGT 4, 6 pól Typ 4, 6 pól A kr. skříň A dl. skříň Ø B C Max. D Ø E Ø F N THGT THGT THGT THGT THGT THGT THGT THGT Skříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, provozní teplota 70 C, v systému odvodu tepla a kouře (OTK) 400 C/120min. nebo 200 C/120min. Skříň je galvanicky pokovena. Oběžné kolo je vyrobeno z Al slitiny. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je provedeno výrobcem, možné úhly natočením jsou uvedeny ve výkonových charakteristikách. Počet lopatek 3, 6 nebo 9. Motor je asynchronní s kotvou nakrátko. Provedení 2,4,6, 2/4, 4/8, 6/12 pólů. Napajécí napětí 400 V, 50 Hz. Krytí motoru je IP 55. Svorkovnice je umístěna na elektromotoru nebo na plášti ventilátoru (u dvoupólových provedení). Regulace otáček Regulace v režimu OTK není možná. V režimu běžného větrání je regulace možná frekvenčním měničem. Respektujte údaje na štítku elektromotoru. Směr průtoku je od oběžného kola k motoru (tzn. směr B, od motoru k oběžnému kolu je směr A). Montáž ventilátorů s osou motoru vodorovně i svisle. Hluk emitovaný ventilátorem je uveden ve výkonových charakteristikách ventilátoru. Hlukové parametry a výpočty hladin v jednotlivých oktávových pásmech jsou shodné s ventilátory TGT v kapitole 1.5. Příslušenství je uvedeno na konci oddílu Pokyny ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní vysoké průtoky ventilátoru a zároveň je požadavek funkce ventilátoru pro odvod tepla a kouře (OTK). Upozornění při montáži a projektování je nutno dodržet veškerá doporučení výrobce, která jsou z hlediska výkonových parametrů shodná s axiálními ventilátory TGT elektrodesign@elektrodesign.cz

11 Požární axiální ventilátory potrubní THGT 400 C/2 hod Typový klíč pro objednání THGT / / 8 / A 1,5 w série 2 počet pólů 3 průměr 4 počet lopatek 5 natočení lopatek 6 směr proudění 7 výkon motoru 400 C/2hod. certifikováno v ČR K návrh ventilátoru softwarem na tel.: pólové motory Typ otáčky [min -1 ] příkon [kw] proud [A] 3x 230 V 3x 400 V hmot. [kg] THGT/ / ,75 2,82 1,63 48 THGT/ / ,75 2,82 1,63 48 THGT/ / ,1 4,13 2,39 48 THGT/ / ,5 5,54 3,21 53 THGT/ / ,5 5,54 3,21 60 THGT/ / ,2 7,96 4,61 60 THGT/ / ,4 6,02 63 THGT/ / ,5 5,54 3,21 63 THGT/ / ,4 6,02 76 THGT/ / ,5 88 THGT/ / ,5 101 THGT/ / ,5 10,3 120 THGT/ / ,5 13,6 124 THGT/ / ,5 13,6 133 THGT/ / , THGT/ / THGT/ / THGT/ THGT/ Výkonové charakteristiky Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

12 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/ THGT/ THGT/ Výkonové charakteristiky Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE elektrodesign@elektrodesign.cz

13 Požární axiální ventilátory potrubní THGT 400 C/2 hod 4 pólové motory 4 pólové motory Typ otáčky příkon [min -1 ] [kw] proud [A] 3x 230 V 3x 400 V hmot.* [kg] THGT/ , ,75 3,8 2,2 33/35 THGT/ /-0, ,75 3,8 2,2 41/46 THGT/ /-1, ,1 4,7 2,7 43/48 THGT/ /-1, ,5 6,6 3,8 45/50 THGT/ /-0, ,75 3,8 2,2 41/46 THGT/ /-1, ,1 4,7 2,7 43/48 THGT/ /-1, ,5 6,6 3,8 45/50 THGT/ /-2, ,2 9,5 5,5 57/62 THGT/ / ,0 7,5 68/73 THGT/ /-1, ,1 4,7 2,7 47/52 THGT/ /-1, ,5 6,6 3,8 49/54 THGT/ /-2, ,2 9,5 5,5 61/66 THGT/ / ,0 7,6 72/77 THGT/ / ,5 73/78 THGT/ /-5, ,5 12,5 101/106 THGT/ /-1, ,1 4,7 2,7 45/50 THGT/ /-1, ,5 6,6 3,8 47/52 THGT/ /-2, ,2 9,5 5,5 59/64 THGT/ / ,0 7,5 70/75 THGT/ / ,5 71/76 THGT/ /-5, ,5 12,5 99/104 THGT/ /-1, ,5 6,6 3,8 52/57 THGT/ /-2, ,2 9,5 5,5 64/69 THGT/ / ,0 7,5 75/80 THGT/ / ,5 76/81 THGT/ /-5, ,5 12,5 104/109 THGT/ /-7, ,5 16,0 108/113 THGT/ /-2, ,2 9,5 5,5 69/74 THGT/ / ,0 7,5 80/85 THGT/ / ,5 81/86 THGT/ /-5, ,5 12,5 109/114 THGT/ /-7, ,5 16,0 113/118 THGT/ /-2, ,2 9,5 5,5 69/77 THGT/ / ,0 7,5 80/88 THGT/ / ,5 81/89 THGT/ /-5, ,5 12,5 109/117 THGT/ /-7, ,5 16,0 113/121 THGT/ / ,5 163/171 THGT/ / ,0 7,5 86/94 THGT/ / ,5 87/95 THGT/ /-5, ,5 12,5 115/123 THGT/ /-7, ,5 16,0 119/127 THGT/ / ,5 169/177 THGT/ / ,0 179/187 THGT/ / ,5 93/101 THGT/ /-5, ,5 12,5 121/129 THGT/ /-7, ,5 16,0 125/133 THGT/ / ,5 175/183 THGT/ / ,0 185/193 THGT/ /-18, ,5 39,0 217/225 Typ otáčky příkon [min -1 ] [kw] proud [A] 3x 230 V 3x 400 V hmot.* [kg] THGT/ / ,0 7,5 /86 THGT/ / ,5 87/97 THGT/ /-5, ,5 12,5 115/125 THGT/ /-7, ,5 16,0 119/129 THGT/ / ,5 169/179 THGT/ / ,0 179/189 THGT/ / ,5 94/104 THGT/ /-5, ,5 12,5 122/132 THGT/ /-7, ,5 16,0 126/136 THGT/ / ,5 176/186 THGT/ / ,0 186/196 THGT/ /-18, ,5 36,0 218/228 THGT/ / ,0 229/239 THGT/ /-5, ,5 12,5 129/139 THGT/ /-7, ,5 16,0 133/143 THGT/ / ,5 183/193 THGT/ / ,0 193/203 THGT/ /-18, ,5 36,0 225/235 THGT/ / ,0 236/246 THGT/ /-7, ,5 16,0 138/152 THGT/ / ,5 188/202 THGT/ / ,0 198/212 THGT/ /-18, ,5 36,0 230/244 THGT/ / ,0 241/255 THGT/ / ,0 323/337 THGT/ / ,0 /408 THGT/ /-7, ,5 16,0 148/162 THGT/ / ,5 198/212 THGT/ / ,0 208/222 THGT/ /-18, ,5 36,0 240/254 THGT/ / ,0 251/265 THGT/ / ,0 333/347 THGT/ / ,0 418/432 THGT/ /-7, ,5 14,8 126/140 THGT/ / ,0 165/179 THGT/ /-18, ,5 37,0 212/226 THGT/ / ,0 227/241 THGT/ / ,0 270/284 THGT/ / ,0 303/317 THGT/ / ,0 328/342 * hodnoty hmotnosti pro krátkou a dlouhou skříň Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

14 Požární axiální ventilátory potrubní THGT 400 C/2 hod 6 pólové motory Typ otáčky příkon [min -1 ] [kw] proud [A] 3x 230 V 3x 400 V hmot.* [kg] THGT/ /-0, ,55 2,9 1,7 42/47 THGT/ /-0, ,75 3,8 2,2 44/49 THGT/ /-1, ,1 5,2 3,0 51/56 THGT/ /-0, ,55 2,9 1,7 46/51 THGT/ /-0, ,75 3,8 2,2 48/53 THGT/ /-1, ,1 5,2 3,0 55/60 THGT/ /-1, ,5 6,9 4,0 57/62 THGT/ /-0, ,55 2,9 1,7 44/49 THGT/ /-0, ,75 3,8 2,2 46/51 THGT/ /-1, ,1 5,2 3,0 53/58 THGT/ /-1, ,5 6,9 4,0 55/60 THGT/ /-0, ,55 2,9 1,7 49/53 THGT/ /-0, ,75 3,8 2,2 51/56 THGT/ /-1, ,1 5,2 3,0 58/63 THGT/ /-1, ,5 6,9 4,0 60/65 THGT/ /-2, ,2 10,4 6,0 72/77 THGT/ /-0, ,75 3,8 2,2 56/61 THGT/ /-1, ,1 5,2 3,0 63/68 THGT/ /-1, ,5 6,9 4,0 65/70 THGT/ /-2, ,2 10,4 6,0 77/82 THGT/ / ,,0 104/109 THGT/ /-1, ,1 5,2 3,0 63/71 THGT/ /-1, ,5 6,9 4,0 65/71 THGT/ /-2, ,2 10,4 6,0 77/85 THGT/ / ,,0 104/112 THGT/ /-1, ,2 3,0 69/77 THGT/ /-1, ,5 6,9 4,0 71/79 THGT/ /-2, ,2 10,4 6,0 83/91 THGT/ / ,,0 110/118 THGT/ / ,0 127/135 THGT/ /-1, ,1 5,2 3,0 75/83 THGT/ /-1, ,5 6,9 4,0 77/85 THGT/ /-2, ,2 10,4 6,0 89/97 THGT/ / ,,0 116/124 THGT/ / ,0 133/141 THGT/ /-7, ,5 16,0 165/173 * hodnoty hmotnosti pro krátkou a dlouhou skříň Typ otáčky příkon [min -1 ] [kw] proud [A] 3x 230 V 3x 400 V hmot.* [kg] THGT/ /-1, ,1 5,2 3,0 69/79 THGT/ /-1, ,5 6,9 4,0 71/81 THGT/ /-2, ,2 10,4 6,0 83/93 THGT/ / ,,0 110/120 THGT/ / ,0 127/137 THGT/ /-1, ,5 6,9 4,0 78/88 THGT/ /-2, ,2 10,4 6,0 90/100 THGT/ / ,,0 117/124 THGT/ / ,0 134/144 THGT/ /-7, ,5 16,0 166/176 THGT/ /-2, ,2 10,4 6,0 97/107 THGT/ / ,,0 124/134 THGT/ / ,0 141/151 THGT/ /-7, ,5 16,0 173/183 THGT/ /-2, ,2 10,4 6,0 102/116 THGT/ / ,,0 129/143 THGT/ / ,0 146/160 THGT/ /-7, ,5 16,0 177/192 THGT/ / ,0 198/212 THGT/ / ,0 156/170 THGT/ /-7, ,5 16,0 188/202 THGT/ / ,0 208/222 THGT/ / ,0 251/265 THGT/ /-18, ,5 37,0 /316 THGT/ /-7, ,5 16,0 198/212 THGT/ / ,0 218/232 THGT/ / ,0 261/275 THGT/ /-18, ,5 37,0 326/340 THGT/ / ,0 383/ elektrodesign@elektrodesign.cz

15 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/4-500 THGT/ THGT/ Výkonové charakteristiky Hodnoty tlaku v Pa se získají vynásobením hodnot uvedených v grafu v mm H 2 O koeficientem 9,81. Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

16 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/ THGT/ THGT/ THGT/ Výkonové charakteristiky Hodnoty tlaku v Pa se získají vynásobením hodnot uvedených v grafu v mm H2O koeficientem 9,81. Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE katalog_01_07.indd elektrodesign@elektrodesign.cz :37:21

17 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/ THGT/ THGT/ THGT/ Výkonové charakteristiky Hodnoty tlaku v Pa se získají vynásobením hodnot uvedených v grafu v mm H 2 O koeficientem 9,81. Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

18 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/ THGT/ THGT/ THGT/ Výkonové charakteristiky Hodnoty tlaku v Pa se získají vynásobením hodnot uvedených v grafu v mm H 2 O koeficientem 9,81. Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE elektrodesign@elektrodesign.cz

19 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/ THGT/ THGT/ THGT/ Upozornění Příkony motorů označené * jsou k dispozici pouze pro ventilátory TGT (bez požární odolnosti). Výkonové charakteristiky Hodnoty tlaku v Pa se získají vynásobením hodnot uvedených v grafu v mm H 2 O koeficientem 9,81. Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

20 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/ THGT/ THGT/ THGT/ Upozornění Příkony motorů označené * jsou k dispozici pouze pro ventilátory TGT (bez požární odolnosti). Výkonové charakteristiky Hodnoty tlaku v Pa se získají vynásobením hodnot uvedených v grafu v mm H 2 O koeficientem 9,81. Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE elektrodesign@elektrodesign.cz

21 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/ THGT/ THGT/ THGT/ Upozornění Příkony motorů označené * jsou k dispozici pouze pro ventilátory TGT (bez požární odolnosti). Výkonové charakteristiky Hodnoty tlaku v Pa se získají vynásobením hodnot uvedených v grafu v mm H 2 O koeficientem 9,81. Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

22 Požární axiální ventilátory potrubní THGT 400 C/2 hod THGT/ THGT/ THGT/ THGT/ Upozornění Příkony motorů označené * jsou k dispozici pouze pro ventilátory TGT (bez požární odolnosti). Výkonové charakteristiky Hodnoty tlaku v Pa se získají vynásobením hodnot uvedených v grafu v mm H 2 O koeficientem 9,81. Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE elektrodesign@elektrodesign.cz

23 Požární axiální ventilátory potrubní THGT 400 C/2 hod příslušenství K konzultace a návrh příslušenství na tel.: PIE BR Typ A B1 B Ø C D Ø E F G J tl. barva PIE x x RAL 9005 PIE ,5 3x x RAL 9005 PIE x x RAL 9005 PIE x x RAL 9005 PIE x x RAL 9005 PIE x x RAL 9022 PIE ,5 5x x RAL 9022 PIE x x RAL 9022 BRIDA Typ Ø A B Ø C Ø D Ø E N ACOP BR 400 C/2 hod Typ Ø D B DEF-A Typ Ø A Ø D Ø E Ø F N Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

24 Požární axiální ventilátory potrubní THGT 400 C/2 hod příslušenství TAD bez ochranné mřížky 400 C/2hod. certifikováno v ČR * Odpovídající označení příslušenství střešních ventilátorů CTH/CTV TAD sací dýza sací dýza pro potrubní ventilátory TCB, TGT, THGT, TCBx2, TREB, EDAV, TXR použitelné na sací straně střešních ventilátorů TH, CTH, CTV, HCT, VDA pro kruhové potrubí do velikosti 560 vyrobená z galvanizované oceli, na zakázku lze opatřit lakem, barva dle požadavku od velikosti 630 vyrobená z Al plechu, na zakázku lze opatřit lakem, barva dle požadavku rozměry odpovídají přírubám potrubních ventilátorů TCB, TGT na vyžádání rozměry pro střešní ventilátory ve spojení s adaptérem JPA Typ Ø D1 Ø D E příslušenství TAD TAD TAD TAD TAD TAD TAD TAD TAD TAD TAD TAD 900 na dotaz 900 na dotaz TAD 1000 na dotaz 1000 na dotaz TAD 1250 na dotaz 1250 na dotaz THBE THBE-BR difuzor odrazový pro THGT difuzor slouží jako příslušenství k axiálním požárním ventilátorům jako protideš ová stříška vyrábí se z ocelového plechu síly 2 nebo 3 mm dle velikosti ochrana provedena zinkováním součástí je ochranná sí proti vniknutí cizích těles vyrábí se pro ventilátory velikostí 560 až 1250 mm TPLE-BR montážní deska montážní deska slouží jako příslušenství k axiálním požárním ventilátorům jako montážní základna pro vertikální montáž, případně horizontální montáž na stěnu vyrábí se z ocelového plechu síly 8 až 10 mm dle velikosti ventilátoru ochrana provedena zinkováním nebo lakováním vyrábí se pro ventilátory velikostí 560 až 1250 mm K konzultace a návrh příslušenství na tel.: TPLE rozměrový náčrtek elektrodesign@elektrodesign.cz

25 Požární axiální ventilátory potrubní THGT 400 C/2 hod příslušenství potrubní tlumič bez jádra potrubní tlumič s jádrem SCZ tlumič hluku pro axiální ventilátory pláš tlumiče je z galvanizovaného plechu, provedení s jádrem nebo bez jádra příruby tlumiče jsou shodné s rozměry přírub ventilátorů THGT umožňuje dosáhnout značných útlumů hluku lze jej velmi jednoduše instalovat je možné propojit více tlumičů dohromady k dosažení extrémně dobrého potlačení hluku tlaková ztráta tlumiče se uvažuje ve výši 2 násobku tlakové ztráty hladkého potrubí větší a atypické průměry je nutno projednat s výrobcem 400 C/2hod. certifikováno v ČR Typ D E F.nxM L10 L15 L20 SCZ, SCZO xM SCZ, SCZO xM SCZ, SCZO xM SCZ, SCZO xM SCZ, SCZO xM Vložný útlum potrubního tlumiče [db(a)] v oktávových pásmech Typ L [m] SCZ 400 1, SCZ 450 1, SCZ 500 1, SCZ 560 1, SCZ 630 1, Vložný útlum potrubního tlumiče [db(a)] v oktávových pásmech Typ L [m] SCZO 400 1, SCZO 450 1, SCZO 500 1, SCZO 560 1, SCZO 630 1, Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

26 Požární axiální ventilátory potrubní THGT 400 C/2 hod příslušenství M L Ø D J max. výchylka páky E klapka do vodorovného potrubí se závažovým mechanismem 1 TSK-BR zpětná klapka 7 gravitační zpětná klapka s odolností 400 C/120min. provedení pro vodorovné nebo svislé potrubí klapka pro vodorovné potrubí je vybavena závažím pro zpětný chod listů rozměry odpovídají přírubám potrubních ventilátorů THGT Typ pro vodorovné potrubí Ø D E F H J L M TSK TSK TSK TSK TSK TSK klapka do svislého potrubí 400 C/2hod. certifikováno v ČR Typ pro svislé potrubí Ø D E F H J L M TSK-V TSK-V TSK-V TSK-V TSK-V TSK-V elektrodesign@elektrodesign.cz

27 Požární axiální ventilátory potrubní THGT 400 C/2 hod příslušenství TVS-BR prodlužovací kus prodlužovací adaptér, který ve spojení s ventilátory TCB vyrovná jejich délku na délku požadovanou délka dle požadavku zákazníka pro kruhové potrubí vyrobená z galvanizované oceli rozměry odpovídají přírubám potrubních ventilátorů TCB, TGT 400 C/2hod. certifikováno v ČR Typ D E H J TVS 500 BR , 250, TVS 560 BR , 250, TVS 630 BR , 250, TVS 710 BR , 250, TVS 800 BR , 250, TVS 900 BR , 250, TVS 1000 BR , 250, TVS 1250 BR , 250, K konzultace a návrh příslušenství na tel.: Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

28 Požární proudové ventilátory 400 C/2 hod TJHT 400 reverzní rozměry jsou pouze informativní, aktuální rozměry na dotaz Skříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, provozní teplota 400 C/2 hod. Skříň je galvanicky pokovena, tlumiče jsou z glavanizovaného ocelového plechu. Oběžné kolo je vyrobeno z Al slitiny. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je provedeno výrobcem. Motor je asynchronní s kotvou nakrátko, čtyřpólové provedení. Krytí motoru je IP 55. Svorkovnice je na plášti. Regulace otáček ve standardním provedení není možná. Směr průtoku je od oběžného kola k motoru, směr je vyznačen šipkou na skříni. Reverzování je možné v souladu s potvrzenými údaji v dokumentaci, která je součástí dodávky. Montáž ventilátorů s osou motoru vodorovně, jiná montáž ventilátoru po dohodě s výrobcem. Každý ventilátor je opatřený montážní konzolou. Minimální vzdálenost od stavebních konstrukcí je dvojnásobek průměru na straně sání a 2 m na výtlaku. Hluk emitovaný ventilátorem je uveden v tabulkách, které jsou součástí průvodní dokumentace. Pokyny ventilátory jsou vhodné pro větrání podzemních a vícepatrových garáží. Upozornění při montáži a projektování je nutno dodržet veškerá doporučení výrobce, která jsou z hlediska výkonových parametrů shodná s axiálními ventilátory TGT. Výkony motorů označených ve výkonových charakteristikách hvězdičkou jsou vyhrazeny pro ventilátory THGT. 400 C/2hod. certifikováno v ČR K návrh ventilátoru softwarem na tel.: Typ otáčky [min -1 ] tah [N] rychlost max [m/s] průtok [m 3 /h] příkon [kw] elektrodesign@elektrodesign.cz napětí [V] proud [A] celk. délka [mm] hmotnost [kg] tlumič vibrací jednototáčkové TJHT/ / , , viz. kap. 7.1 dvouotáčkové TJHT/2/ / / ,5/0, ,2/0, viz. kap. 7.1

29 Požární proudové ventilátory 400 C/2 hod TJHT 400 reverzní A 611 A 600 A 602 Změna otáček přepnutím počtu pólů, provedení s Dahlanderovým vinutím (2/4) Standardní zapojení ventilátorů s asynchronním motorem 230/400 V s kotvou nakrátko, se statorem zapojeným do hvězdy. Motory lze ve spojení do hvězdy připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do trojúhelníku. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Standardní zapojení ventilátorů s asynchronním motorem 400 V s kotvou nakrátko, se statorem zapojeným do trojúhelníku. Motory lze ve spojení do trojúhelníku připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do hvězdy. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Výkonové charakteristiky Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE deflektor na výtlak ventilátoru pohled na čelní mřížku pohled na požární svorkovnici ventilátor jednotky Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

30 Požární proudové ventilátory 400 C/2 hod TJHT 450 reverzní rozměry jsou pouze informativní, aktuální rozměry na dotaz Skříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, provozní teplota 400 C/2 hod. Skříň je galvanicky pokovena, tlumiče jsou z glavanizovaného ocelového plechu. Oběžné kolo je vyrobeno z Al slitiny. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je provedeno výrobcem. Motor je asynchronní s kotvou nakrátko, čtyřpólové provedení. Krytí motoru je IP 55. Svorkovnice je na plášti. Regulace otáček ve standardním provedení není možná. Směr průtoku je od oběžného kola k motoru, směr je vyznačen šipkou na skříni. Reverzování je možné v souladu s potvrzenými údaji v dokumentaci, která je součástí dodávky. Montáž ventilátorů s osou motoru vodorovně, jiná montáž ventilátoru po dohodě s výrobcem. Každý ventilátor je opatřený montážní konzolou. Minimální vzdálenost od stavebních konstrukcí je dvojnásobek průměru na straně sání a 2 m na výtlaku. Hluk emitovaný ventilátorem je uveden v tabulkách, které jsou součástí průvodní dokumentace. Pokyny ventilátory jsou vhodné pro větrání podzemních a vícepatrových garáží. Upozornění při montáži a projektování je nutno dodržet veškerá doporučení výrobce, která jsou z hlediska výkonových parametrů shodná s axiálními ventilátory TGT. Výkony motorů označených ve výkonových charakteristikách hvězdičkou jsou vyhrazeny pro ventilátory THGT. 400 C/2hod. certifikováno v ČR K návrh ventilátoru softwarem na tel.: Typ otáčky [min -1 ] tah [N] rychlost max [m/s] průtok [m 3 /h] příkon [kw] elektrodesign@elektrodesign.cz napětí [V] proud [A] celk. délka [mm] hmotnost [kg] tlumič vibrací jednototáčkové TJHT/ / , , viz. kap. 7.1 dvouotáčkové TJHT/2/ / / ,2/0, ,5/ viz. kap. 7.1

31 Požární proudové ventilátory 400 C/2 hod TJHT 450 reverzní A 611 A 600 A 602 Změna otáček přepnutím počtu pólů, provedení s Dahlanderovým vinutím (2/4) Standardní zapojení ventilátorů s asynchronním motorem 230/400 V s kotvou nakrátko, se statorem zapojeným do hvězdy. Motory lze ve spojení do hvězdy připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do trojúhelníku. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Standardní zapojení ventilátorů s asynchronním motorem 400 V s kotvou nakrátko, se statorem zapojeným do trojúhelníku. Motory lze ve spojení do trojúhelníku připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do hvězdy. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Výkonové charakteristiky Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE deflektor na výtlak ventilátoru pohled na čelní mřížku pohled na požární svorkovnici ventilátor jednotky Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

32 Požární proudové ventilátory 400 C/2 hod TJHT 500 reverzní rozměry jsou pouze informativní, aktuální rozměry na dotaz Skříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, provozní teplota 400 C/2 hod. Skříň je galvanicky pokovena, tlumiče jsou z glavanizovaného ocelového plechu. Oběžné kolo je vyrobeno z Al slitiny. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je provedeno výrobcem. Motor je asynchronní s kotvou nakrátko, čtyřpólové provedení. Krytí motoru je IP 55. Svorkovnice je na plášti. Regulace otáček ve standardním provedení není možná. Směr průtoku je od oběžného kola k motoru, směr je vyznačen šipkou na skříni. Reverzování je možné v souladu s potvrzenými údaji v dokumentaci, která je součástí dodávky. Montáž ventilátorů s osou motoru vodorovně, jiná montáž ventilátoru po dohodě s výrobcem. Každý ventilátor je opatřený montážní konzolou. Minimální vzdálenost od stavebních konstrukcí je dvojnásobek průměru na straně sání a 2 m na výtlaku. Hluk emitovaný ventilátorem je uveden v tabulkách, které jsou součástí průvodní dokumentace. Pokyny ventilátory jsou vhodné pro větrání podzemních a vícepatrových garáží. Upozornění při montáži a projektování je nutno dodržet veškerá doporučení výrobce, která jsou z hlediska výkonových parametrů shodná s axiálními ventilátory TGT. Výkony motorů označených ve výkonových charakteristikách hvězdičkou jsou vyhrazeny pro ventilátory THGT. 400 C/2hod. certifikováno v ČR K návrh ventilátoru softwarem na tel.: Typ otáčky [min -1 ] tah [N] rychlost max [m/s] průtok [m 3 /h] příkon [kw] elektrodesign@elektrodesign.cz napětí [V] proud [A] celk. délka [mm] hmotnost [kg] tlumič vibrací jednototáčkové TJHT/ / , viz. kap. 7.1 dvouotáčkové TJHT/2/ / / /0, /1, viz. kap. 7.1

33 Požární proudové ventilátory 400 C/2 hod TJHT 500 reverzní A 611 A 600 A 602 Změna otáček přepnutím počtu pólů, provedení s Dahlanderovým vinutím (2/4) Standardní zapojení ventilátorů s asynchronním motorem 230/400 V s kotvou nakrátko, se statorem zapojeným do hvězdy. Motory lze ve spojení do hvězdy připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do trojúhelníku. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Standardní zapojení ventilátorů s asynchronním motorem 400 V s kotvou nakrátko, se statorem zapojeným do trojúhelníku. Motory lze ve spojení do trojúhelníku připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do hvězdy. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Výkonové charakteristiky Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE deflektor na výtlak ventilátoru pohled na čelní mřížku pohled na požární svorkovnici ventilátor jednotky Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

34 Požární proudové ventilátory 400 C/2 hod TJHT 560 reverzní rozměry jsou pouze informativní, aktuální rozměry na dotaz Skříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, provozní teplota 400 C/2 hod. Skříň je galvanicky pokovena, tlumiče jsou z glavanizovaného ocelového plechu. Oběžné kolo je vyrobeno z Al slitiny. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je provedeno výrobcem. Motor je asynchronní s kotvou nakrátko, čtyřpólové provedení. Krytí motoru je IP 55. Svorkovnice je na plášti. Regulace otáček ve standardním provedení není možná. Směr průtoku je od oběžného kola k motoru, směr je vyznačen šipkou na skříni. Reverzování je možné v souladu s potvrzenými údaji v dokumentaci, která je součástí dodávky. Montáž ventilátorů s osou motoru vodorovně, jiná montáž ventilátoru po dohodě s výrobcem. Každý ventilátor je opatřený montážní konzolou. Minimální vzdálenost od stavebních konstrukcí je dvojnásobek průměru na straně sání a 2 m na výtlaku. Hluk emitovaný ventilátorem je uveden v tabulkách, které jsou součástí průvodní dokumentace. Pokyny ventilátory jsou vhodné pro větrání podzemních a vícepatrových garáží. Upozornění při montáži a projektování je nutno dodržet veškerá doporučení výrobce, která jsou z hlediska výkonových parametrů shodná s axiálními ventilátory TGT. Výkony motorů označených ve výkonových charakteristikách hvězdičkou jsou vyhrazeny pro ventilátory THGT. 400 C/2hod. certifikováno v ČR K návrh ventilátoru softwarem na tel.: Typ otáčky [min -1 ] tah [N] rychlost max [m/s] průtok [m 3 /h] příkon [kw] elektrodesign@elektrodesign.cz napětí [V] proud [A] celk. délka [mm] hmotnost [kg] tlumič vibrací jednototáčkové TJHT/ / , , viz. kap. 7.1 dvouotáčkové TJHT/2/ / / ,7/1, ,8/3, viz. kap. 7.1

35 Požární proudové ventilátory 400 C/2 hod TJHT 560 reverzní A 611 A 600 A 602 Změna otáček přepnutím počtu pólů, provedení s Dahlanderovým vinutím (2/4) Standardní zapojení ventilátorů s asynchronním motorem 230/400 V s kotvou nakrátko, se statorem zapojeným do hvězdy. Motory lze ve spojení do hvězdy připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do trojúhelníku. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Standardní zapojení ventilátorů s asynchronním motorem 400 V s kotvou nakrátko, se statorem zapojeným do trojúhelníku. Motory lze ve spojení do trojúhelníku připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do hvězdy. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Výkonové charakteristiky Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE deflektor na výtlak ventilátoru pohled na čelní mřížku pohled na požární svorkovnici ventilátor jednotky Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:
