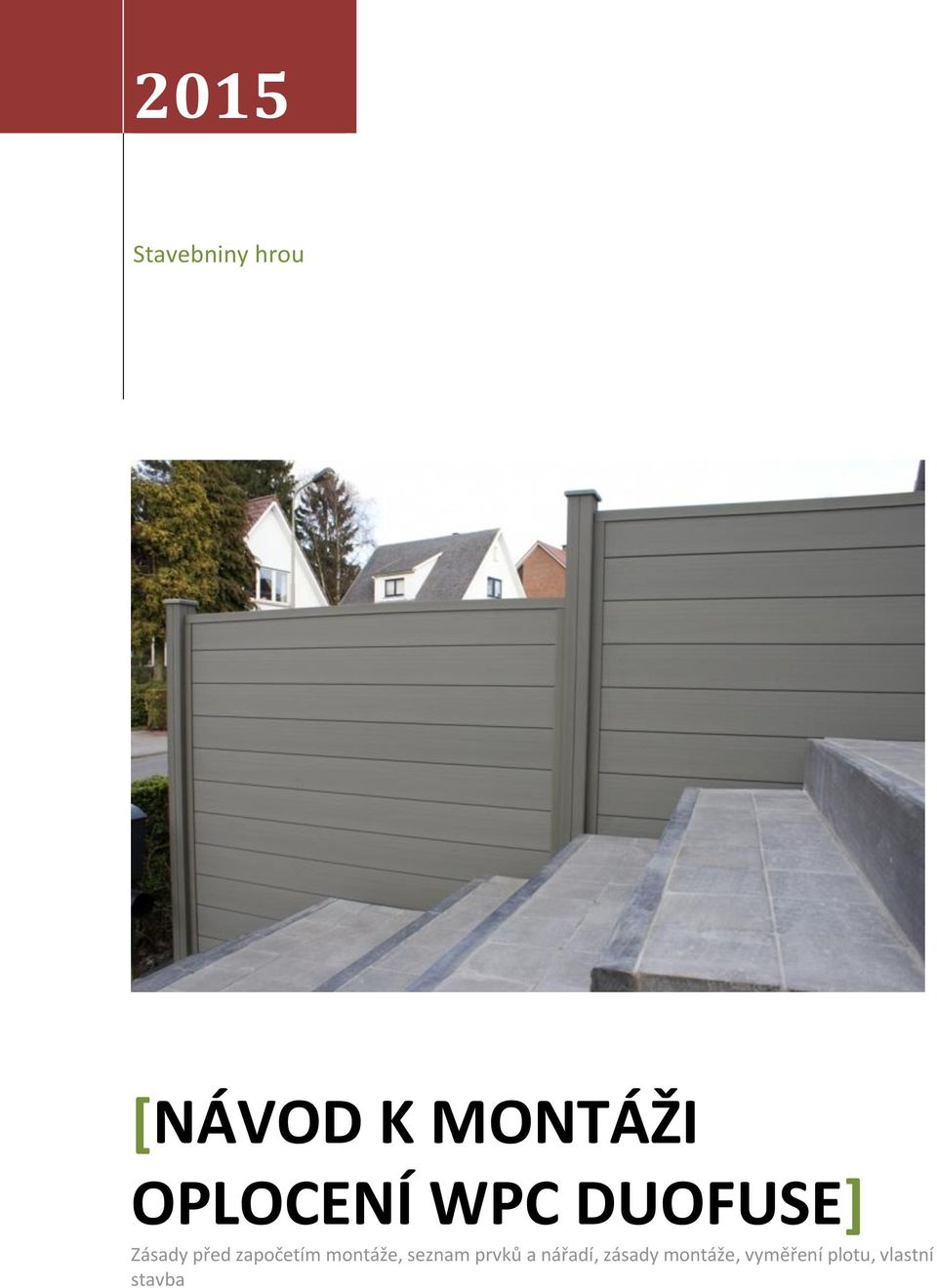

1 2015 Stavebniny hrou [NÁVOD K MONTÁŽI OPLOCENÍ WPC DUOFUSE] Zásady před započetím montáže, seznam prvků a nářadí, zásady montáže, vyměření plotu, vlastní stavba

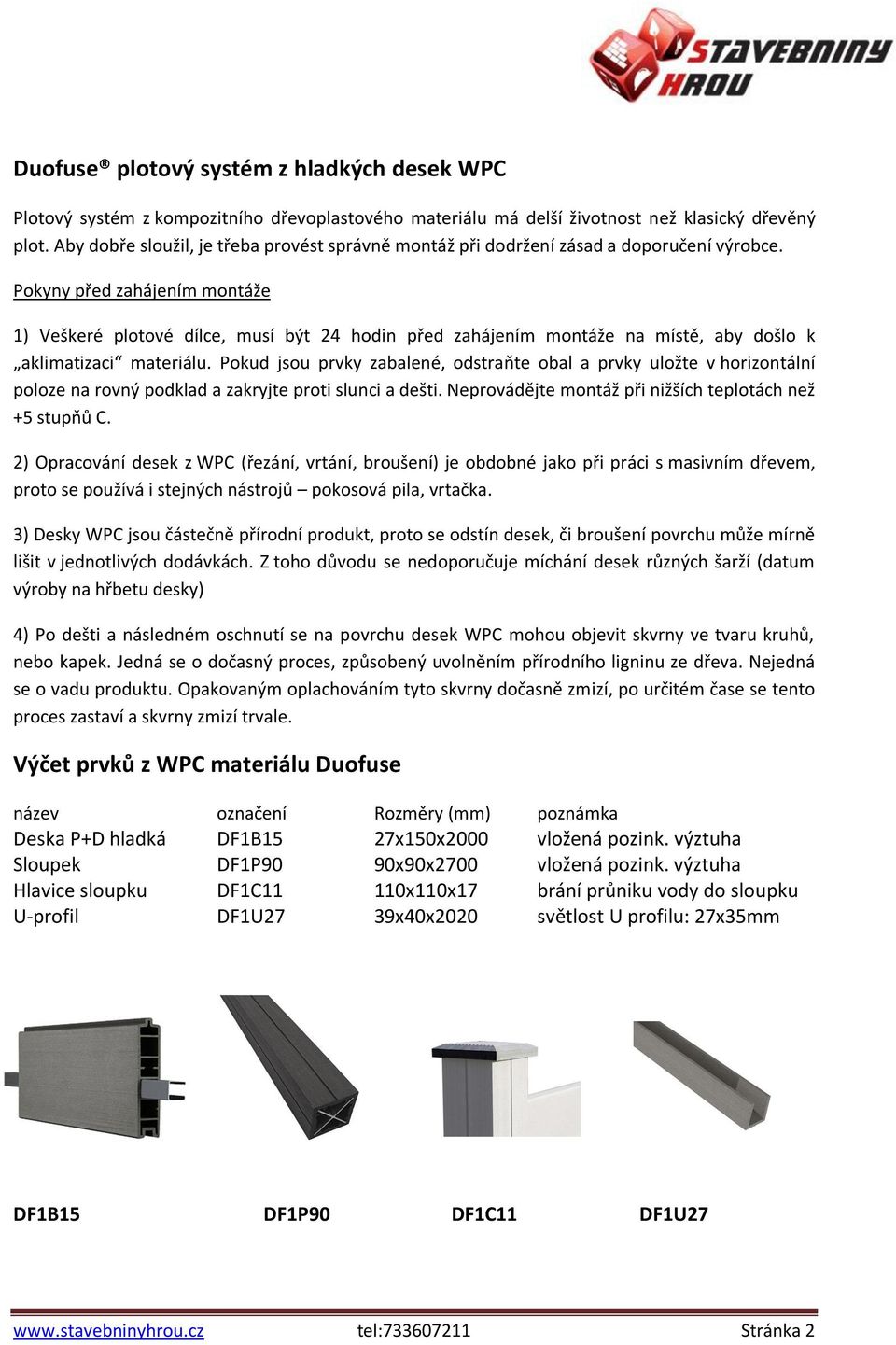

2 Duofuse plotový systém z hladkých desek WPC Plotový systém z kompozitního dřevoplastového materiálu má delší životnost než klasický dřevěný plot. Aby dobře sloužil, je třeba provést správně montáž při dodržení zásad a doporučení výrobce. Pokyny před zahájením montáže 1) Veškeré plotové dílce, musí být 24 hodin před zahájením montáže na místě, aby došlo k aklimatizaci materiálu. Pokud jsou prvky zabalené, odstraňte obal a prvky uložte v horizontální poloze na rovný podklad a zakryjte proti slunci a dešti. Neprovádějte montáž při nižších teplotách než +5 stupňů C. 2) Opracování desek z WPC (řezání, vrtání, broušení) je obdobné jako při práci s masivním dřevem, proto se používá i stejných nástrojů pokosová pila, vrtačka. 3) Desky WPC jsou částečně přírodní produkt, proto se odstín desek, či broušení povrchu může mírně lišit v jednotlivých dodávkách. Z toho důvodu se nedoporučuje míchání desek různých šarží (datum výroby na hřbetu desky) 4) Po dešti a následném oschnutí se na povrchu desek WPC mohou objevit skvrny ve tvaru kruhů, nebo kapek. Jedná se o dočasný proces, způsobený uvolněním přírodního ligninu ze dřeva. Nejedná se o vadu produktu. Opakovaným oplachováním tyto skvrny dočasně zmizí, po určitém čase se tento proces zastaví a skvrny zmizí trvale. Výčet prvků z WPC materiálu Duofuse název označení Rozměry (mm) poznámka Deska P+D hladká DF1B15 27x150x2000 vložená pozink. výztuha Sloupek DF1P90 90x90x2700 vložená pozink. výztuha Hlavice sloupku DF1C11 110x110x17 brání průniku vody do sloupku U-profil DF1U27 39x40x2020 světlost U profilu: 27x35mm DF1B15 DF1P90 DF1C11 DF1U27 tel: Stránka 2

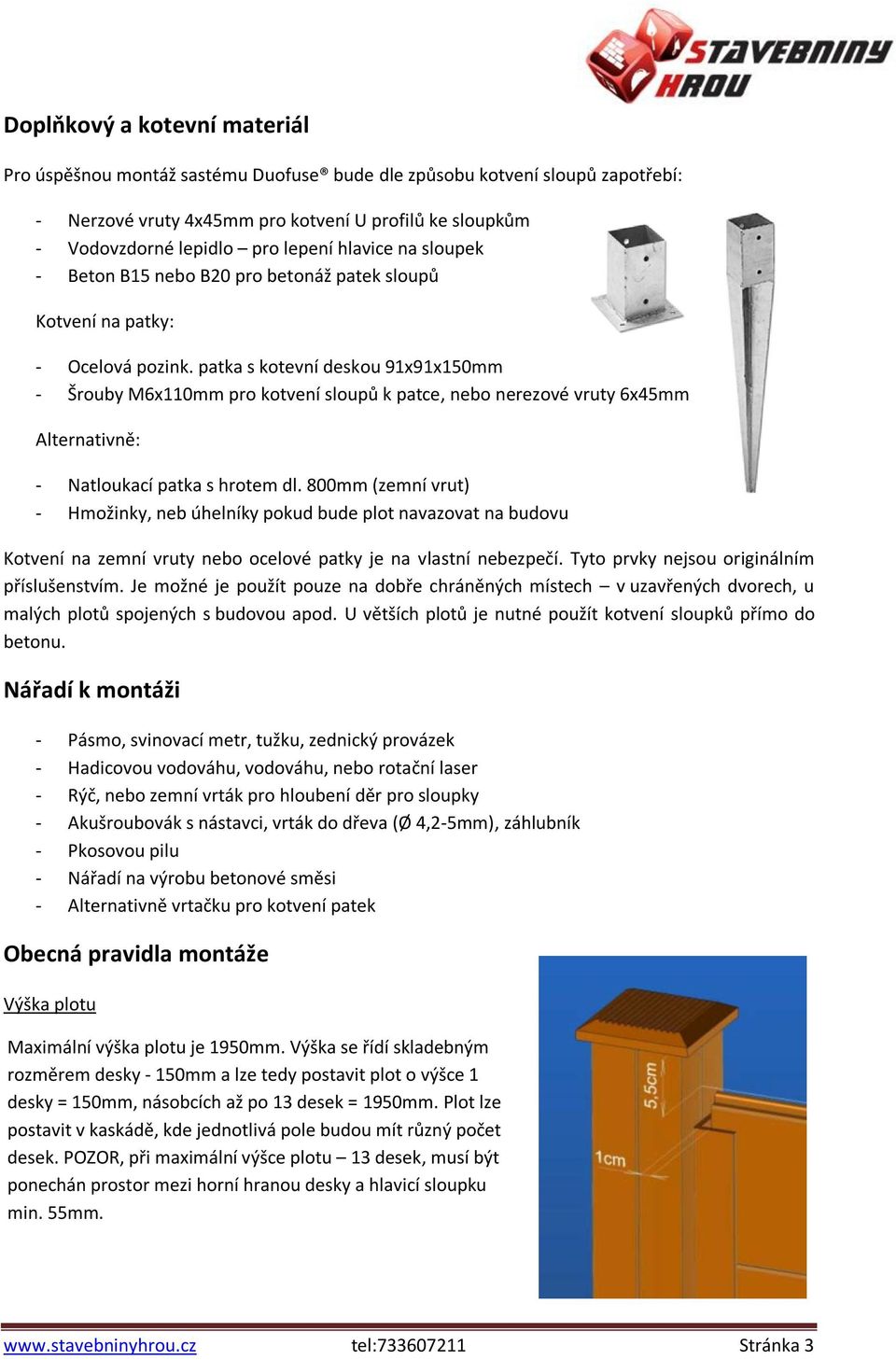

3 Doplňkový a kotevní materiál Pro úspěšnou montáž sastému Duofuse bude dle způsobu kotvení sloupů zapotřebí: - Nerzové vruty 4x45mm pro kotvení U profilů ke sloupkům - Vodovzdorné lepidlo pro lepení hlavice na sloupek - Beton B15 nebo B20 pro betonáž patek sloupů Kotvení na patky: - Ocelová pozink. patka s kotevní deskou 91x91x150mm - Šrouby M6x110mm pro kotvení sloupů k patce, nebo nerezové vruty 6x45mm Alternativně: - Natloukací patka s hrotem dl. 800mm (zemní vrut) - Hmožinky, neb úhelníky pokud bude plot navazovat na budovu Kotvení na zemní vruty nebo ocelové patky je na vlastní nebezpečí. Tyto prvky nejsou originálním příslušenstvím. Je možné je použít pouze na dobře chráněných místech v uzavřených dvorech, u malých plotů spojených s budovou apod. U větších plotů je nutné použít kotvení sloupků přímo do betonu. Nářadí k montáži - Pásmo, svinovací metr, tužku, zednický provázek - Hadicovou vodováhu, vodováhu, nebo rotační laser - Rýč, nebo zemní vrták pro hloubení děr pro sloupky - Akušroubovák s nástavci, vrták do dřeva (Ø 4,2-5mm), záhlubník - Pkosovou pilu - Nářadí na výrobu betonové směsi - Alternativně vrtačku pro kotvení patek Obecná pravidla montáže Výška plotu Maximální výška plotu je 1950mm. Výška se řídí skladebným rozměrem desky - 150mm a lze tedy postavit plot o výšce 1 desky = 150mm, násobcích až po 13 desek = 1950mm. Plot lze postavit v kaskádě, kde jednotlivá pole budou mít různý počet desek. POZOR, při maximální výšce plotu 13 desek, musí být ponechán prostor mezi horní hranou desky a hlavicí sloupku min. 55mm. tel: Stránka 3

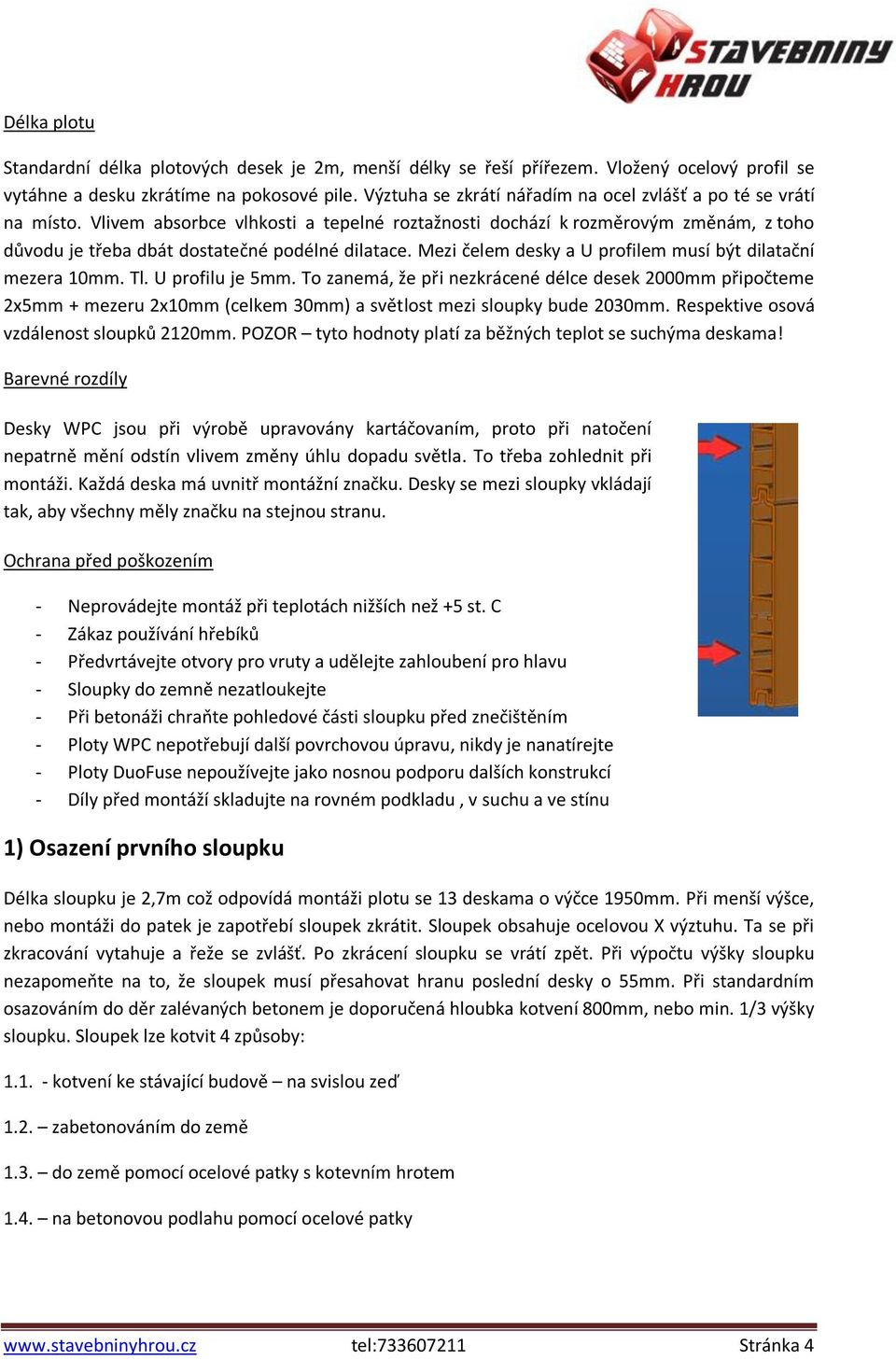

4 Délka plotu Standardní délka plotových desek je 2m, menší délky se řeší přířezem. Vložený ocelový profil se vytáhne a desku zkrátíme na pokosové pile. Výztuha se zkrátí nářadím na ocel zvlášť a po té se vrátí na místo. Vlivem absorbce vlhkosti a tepelné roztažnosti dochází k rozměrovým změnám, z toho důvodu je třeba dbát dostatečné podélné dilatace. Mezi čelem desky a U profilem musí být dilatační mezera 10mm. Tl. U profilu je 5mm. To zanemá, že při nezkrácené délce desek 2000mm připočteme 2x5mm + mezeru 2x10mm (celkem 30mm) a světlost mezi sloupky bude 2030mm. Respektive osová vzdálenost sloupků 2120mm. POZOR tyto hodnoty platí za běžných teplot se suchýma deskama! Barevné rozdíly. Desky WPC jsou při výrobě upravovány kartáčovaním, proto při natočení nepatrně mění odstín vlivem změny úhlu dopadu světla. To třeba zohlednit při montáži. Každá deska má uvnitř montážní značku. Desky se mezi sloupky vkládají tak, aby všechny měly značku na stejnou stranu. Ochrana před poškozením - Neprovádejte montáž při teplotách nižších než +5 st. C - Zákaz používání hřebíků - Předvrtávejte otvory pro vruty a udělejte zahloubení pro hlavu - Sloupky do zemně nezatloukejte - Při betonáži chraňte pohledové části sloupku před znečištěním - Ploty WPC nepotřebují další povrchovou úpravu, nikdy je nanatírejte - Ploty DuoFuse nepoužívejte jako nosnou podporu dalších konstrukcí - Díly před montáží skladujte na rovném podkladu, v suchu a ve stínu 1) Osazení prvního sloupku Délka sloupku je 2,7m což odpovídá montáži plotu se 13 deskama o výčce 1950mm. Při menší výšce, nebo montáži do patek je zapotřebí sloupek zkrátit. Sloupek obsahuje ocelovou X výztuhu. Ta se při zkracování vytahuje a řeže se zvlášť. Po zkrácení sloupku se vrátí zpět. Při výpočtu výšky sloupku nezapomeňte na to, že sloupek musí přesahovat hranu poslední desky o 55mm. Při standardním osazováním do děr zalévaných betonem je doporučená hloubka kotvení 800mm, nebo min. 1/3 výšky sloupku. Sloupek lze kotvit 4 způsoby: kotvení ke stávající budově na svislou zeď 1.2. zabetonováním do země 1.3. do země pomocí ocelové patky s kotevním hrotem 1.4. na betonovou podlahu pomocí ocelové patky tel: Stránka 4

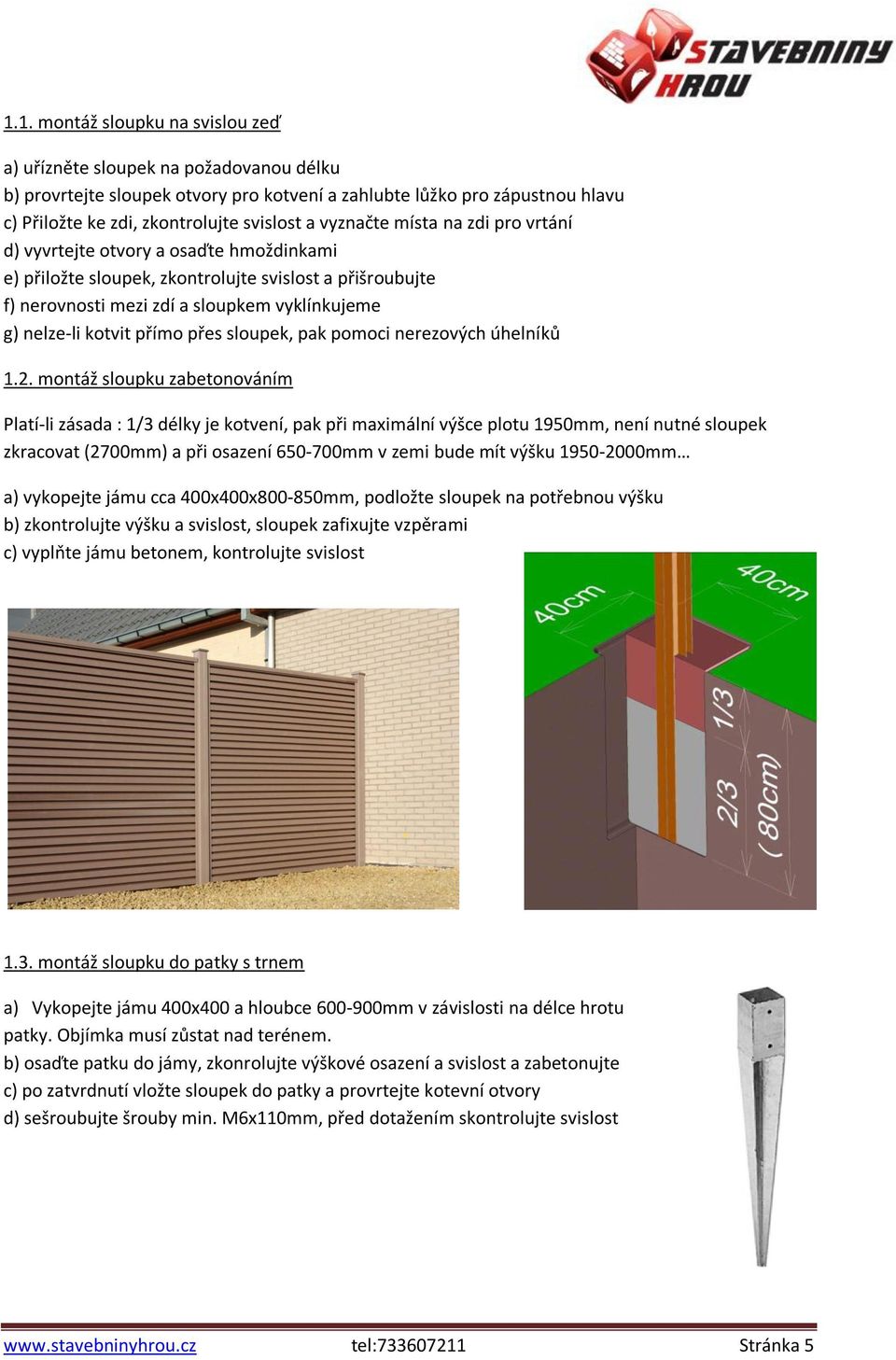

5 1.1. montáž sloupku na svislou zeď a) uřízněte sloupek na požadovanou délku b) provrtejte sloupek otvory pro kotvení a zahlubte lůžko pro zápustnou hlavu c) Přiložte ke zdi, zkontrolujte svislost a vyznačte místa na zdi pro vrtání d) vyvrtejte otvory a osaďte hmoždinkami e) přiložte sloupek, zkontrolujte svislost a přišroubujte f) nerovnosti mezi zdí a sloupkem vyklínkujeme g) nelze-li kotvit přímo přes sloupek, pak pomoci nerezových úhelníků 1.2. montáž sloupku zabetonováním Platí-li zásada : 1/3 délky je kotvení, pak při maximální výšce plotu 1950mm, není nutné sloupek zkracovat (2700mm) a při osazení mm v zemi bude mít výšku mm a) vykopejte jámu cca 400x400x mm, podložte sloupek na potřebnou výšku b) zkontrolujte výšku a svislost, sloupek zafixujte vzpěrami c) vyplňte jámu betonem, kontrolujte svislost 1.3. montáž sloupku do patky s trnem a) Vykopejte jámu 400x400 a hloubce mm v závislosti na délce hrotu patky. Objímka musí zůstat nad terénem. b) osaďte patku do jámy, zkonrolujte výškové osazení a svislost a zabetonujte c) po zatvrdnutí vložte sloupek do patky a provrtejte kotevní otvory d) sešroubujte šrouby min. M6x110mm, před dotažením skontrolujte svislost tel: Stránka 5

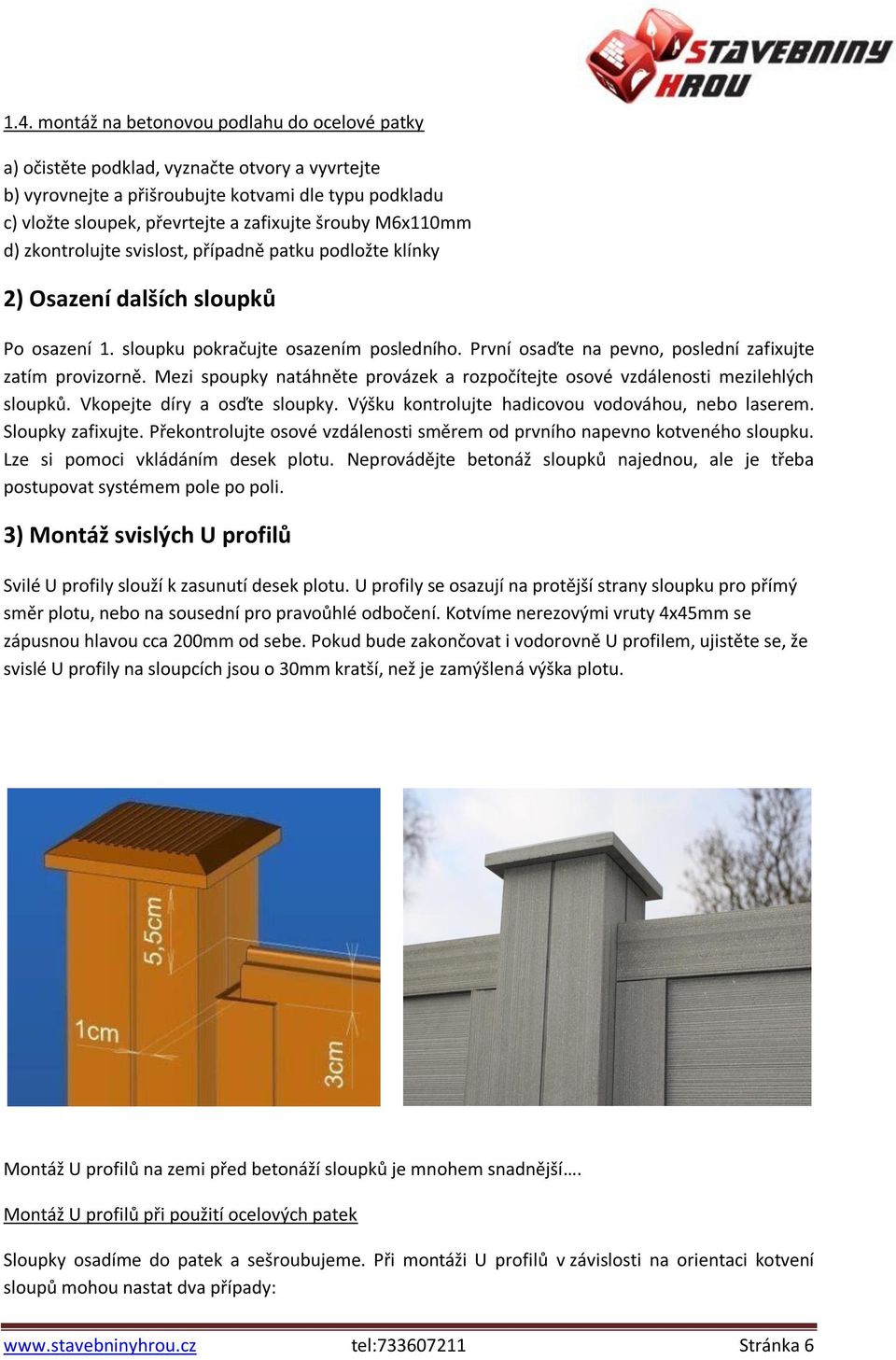

6 1.4. montáž na betonovou podlahu do ocelové patky a) očistěte podklad, vyznačte otvory a vyvrtejte b) vyrovnejte a přišroubujte kotvami dle typu podkladu c) vložte sloupek, převrtejte a zafixujte šrouby M6x110mm d) zkontrolujte svislost, případně patku podložte klínky 2) Osazení dalších sloupků Po osazení 1. sloupku pokračujte osazením posledního. První osaďte na pevno, poslední zafixujte zatím provizorně. Mezi spoupky natáhněte provázek a rozpočítejte osové vzdálenosti mezilehlých sloupků. Vkopejte díry a osďte sloupky. Výšku kontrolujte hadicovou vodováhou, nebo laserem. Sloupky zafixujte. Překontrolujte osové vzdálenosti směrem od prvního napevno kotveného sloupku. Lze si pomoci vkládáním desek plotu. Neprovádějte betonáž sloupků najednou, ale je třeba postupovat systémem pole po poli. 3) Montáž svislých U profilů Svilé U profily slouží k zasunutí desek plotu. U profily se osazují na protější strany sloupku pro přímý směr plotu, nebo na sousední pro pravoůhlé odbočení. Kotvíme nerezovými vruty 4x45mm se zápusnou hlavou cca 200mm od sebe. Pokud bude zakončovat i vodorovně U profilem, ujistěte se, že svislé U profily na sloupcích jsou o 30mm kratší, než je zamýšlená výška plotu. Montáž U profilů na zemi před betonáží sloupků je mnohem snadnější. Montáž U profilů při použití ocelových patek Sloupky osadíme do patek a sešroubujeme. Při montáži U profilů v závislosti na orientaci kotvení sloupů mohou nastat dva případy: tel: Stránka 6

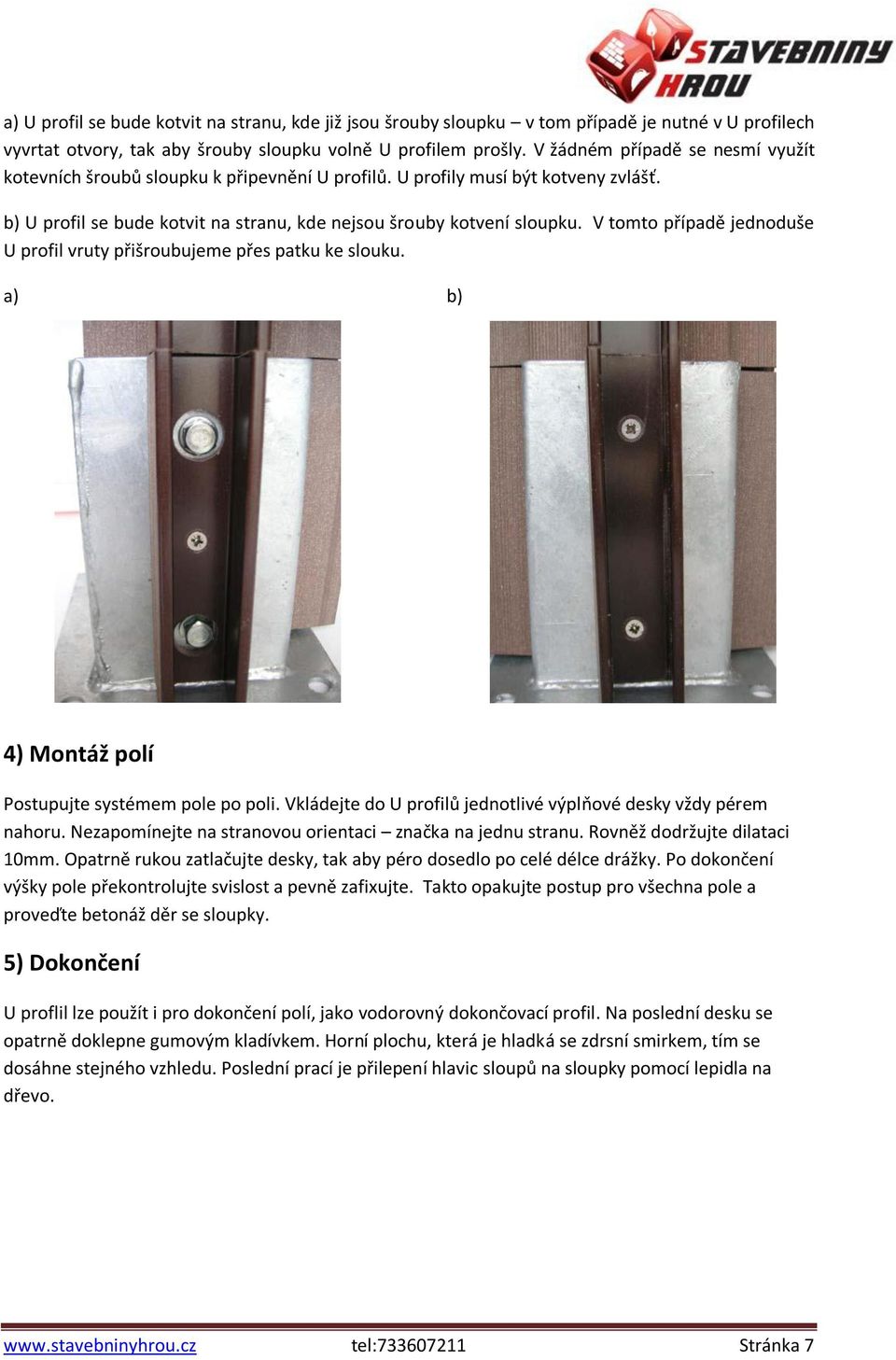

7 a) U profil se bude kotvit na stranu, kde již jsou šrouby sloupku v tom případě je nutné v U profilech vyvrtat otvory, tak aby šrouby sloupku volně U profilem prošly. V žádném případě se nesmí využít kotevních šroubů sloupku k připevnění U profilů. U profily musí být kotveny zvlášť. b) U profil se bude kotvit na stranu, kde nejsou šrouby kotvení sloupku. V tomto případě jednoduše U profil vruty přišroubujeme přes patku ke slouku. a) b) 4) Montáž polí Postupujte systémem pole po poli. Vkládejte do U profilů jednotlivé výplňové desky vždy pérem nahoru. Nezapomínejte na stranovou orientaci značka na jednu stranu. Rovněž dodržujte dilataci 10mm. Opatrně rukou zatlačujte desky, tak aby péro dosedlo po celé délce drážky. Po dokončení výšky pole překontrolujte svislost a pevně zafixujte. Takto opakujte postup pro všechna pole a proveďte betonáž děr se sloupky. 5) Dokončení U proflil lze použít i pro dokončení polí, jako vodorovný dokončovací profil. Na poslední desku se opatrně doklepne gumovým kladívkem. Horní plochu, která je hladká se zdrsní smirkem, tím se dosáhne stejného vzhledu. Poslední prací je přilepení hlavic sloupů na sloupky pomocí lepidla na dřevo. tel: Stránka 7
