Bekaclip -P. Montážní návod.

Transkript

1 Bekaclip -P Montážní návod

2 Výhody: ý y Použití systému oplocení Bekaclip -P poskytuje mnoho výhod: Systém oplocení Bekaclip Systém Bekaclip zahrnuje: Svařované sítě Pantanet (Family, Garden a Light) a Luxanet Sloupky Bekaclip -P Plastové spony. Velmi jednoduchá montáž Dlouhá životnost Odolnost vůči korozi Odolnost vůči povětrnostním podmínkám Sítě Pantanet jsou bodově svařované, což jim poskytuje větší tuhost, odolnost a stabilitu usnadňující montáž. Odolnost vůči nárazům Atraktivní vzhled Sloupky Bekaclip -P jsou vybaveny montážní lištou, která umožňuje rychlé uchycení sítě pomocí plastových spon.

3 Prvky systému oplocení Bekaclip A. Svařovaná síť Pantanet Family, Garden, Light nebo Luxanet s výškou od 60 do 50 cm. B. Sloupky Bekaclip -P Sloupky Bekaclip -P jsou zhotoveny z umělé hmoty zpevněné kalenými ocelovými tyčemi. Dlouhá trvanlivost Tuhost Nerezaví Nevyžadují údržbu umělá hmota kalená ocelová tyč C. Kotvení ANCROFIX V tvrdé půdě lze osadit napínací a středové sloupky pomocí kotvení Ancrofix, které nahradí betonování sloupků v půdě. D. Montážní kloub Pomocí montážního kloubu se připevňuje vzpěrný sloupek k napínacímu sloupku. Objímka je uzpůsobena průměru sloupku a vzpěry. Sloupky Bekaclip -P jsou používány jako: napínací (), vzpěrné () a středové (3). () Napínací sloupky: Jsou nutné pro napnutí sítě na okrajích, v rozích a také každých 5 bm oplocení v přímém směru. () Vzpěrné sloupky: Použití: vzpěrný sloupek pro každý krajní sloupek. vzpěrné sloupky pro rohové a napínací sloupky, které jsou osazeny každých 5 bm oplocení v přímém směru. (3) Středové sloupky jsou osazovány každých,5 až 3 m. Oplocení (výška) 0,80 m,00 m,0 m,50 m Sloupky Bekaclip -P (délka),50 m,70 m,00 m,30 m 5 E. Plastové spony Spony jsou baleny po 50 kusech. Počet balení se sponami nutných pro namontování 5 bm oplocení: oplocení výška [m] <,,5 Garden Light Luxanet F. Montážní sada Kleště Slouží k montáži plastových spon. Napínací hřeben Slouží k napínání svařované sítě a k opravě polohy sítě vůči terénu.

4 Osazování sloupků v podkladu. Příprava podkladu 3. Osazování sloupků Před osazením sloupků je třeba vyrovnat pozemek. Poté je nutno vyznačit přímou linii pomocí provázku spojujícího dva kolíky a rozdělit celou délku na úseky,5 až 3 m. Na konci určit místa pro rohové a napínací (), vzpěrné () a středové (3) sloupky. Vyhlubte díru s rozměry uvedenými na obrázku pod každý sloupek. Rohový, krajní a napínací sloupek (), vzpěrný sloupek () a středový sloupek (3). Pozor: Montážní lišty všech sloupků musí být na vnější straně oplocení. Pro zabezpečení před usazováním půdy podložte pod vzpěrný sloupek velký kamen nebo použijte kotvení Ancrofix.. Montáž objímek Nasuňte objímku na napínací nebo rohový sloupek. Upevněte objímku na sloupku pomoci šroubu. Zkontrolujte správnou polohu, výšku a úhel otvoru. 4. Betonování sloupků Rohy: V případě rohových sloupků musí být montážní lišta otočena směrem ven pro správné namontování sítě. Pro tyto sloupky se předpokládá jedna vzpěra pro každý směr napínání. Vyplňte díry betonem a umístěte v nich sloupky. Viditelná výška sloupků musí být o 7 cm vyšší než je výška sítě. Uspořádejte sloupky na linii provázku a zkontrolujte, zda jsou osazeny svisle pomocí vodováhy. Poté se ujistěte, zda jsou sloupky osazeny ve stejné výšce. Ponechte vše dokud beton neztvrdne (cca týden). Výška oplocení + 7cm 6 7

5 Důležité před zahájením... Použití kleští na spony Několik zkoušek a. Otevřete kleště a vložte sponu do čelisti. Mezera ve svorce musí směřovat na háček kleští. b. Vyveďte háček kleští mimo montážní lištu sloupku a sevřete sponu.... se sítí Vyveďte háček kleští mimo montážní lištu sloupku. Sponu upevněte na vodorovném drátě sítě. Pozor: háček kleští můžete zavést jak na pravé, tak na levé straně montážní lišty, ale vždy zvolte stranu, na které je svislý drát sítě blíže k liště. Háček řádně přimáčkněte k montážní liště sloupku a zároveň zmáčkněte rukojeť kleští. Spona bude automaticky zamáčknuta na montážní liště. Špatně upevněné spony můžete odstranit pomocí obyčejných kleští.... bez sítě c. Háček řádně přimáčkněte k montážní liště sloupku a zároveň zmáčkněte rukojeť kleští. Spona bude automaticky zamáčknuta na montážní liště. Spony můžete odstranit pomocí obyčejných kleští. Pozor!. Díky technickým přednostem svařovaných sítí lze najednou napnout 5 bm sítě. Nenapínejte síť s použitím středových sloupků.. Vodorovné dráty sítě působí jako napínací dráty. Plastové spony upevňujte na vodorovných drátech tak, abyste docílili rovnoměrného napnutí sítě.

6 Montáž sítě v pěti krocích: KROK Rozviňte až metry sítě. Postavte svisle u prvního sloupku. KROK Připevněte síť ke sloupku zamáčknutím každého vodorovného drátu na montážní liště pomocí spon. Síť upevněte tak, aby se její horní okraj nacházel cm pod vrškem sloupku a 5 cm nad úrovní terénu (což v budoucnu usnadní sekání trávy u plotu a pod plotem). KROK 3 Úplně rozviňte síť až k napínacímu sloupku (nikdy nevyužívejte středové sloupky k napínaní svařované sítě). Umístěte napínací hřeben v polovině výšky sloupku tak, aby obsáhnul nejméně dva vodorovné dráty. Poté využijte hřeben jako páku a napněte síť tak, aby těsně přiléhala ke sloupku. Dávejte přitom pozor, aby se nepoškodil svislý drát. KROK 4 Napínejte síť pomocí hřebenu a připevněte vodorovné dráty sítě k montážní liště (vodorovné dráty nacházející se mezi zuby hřebene). Zopakujte napínání sítě nahoře a dole pro zajištění stejného napnutí sítě v celé výšce. Připevněte všechny vodorovné dráty pomocí spon. 0

7 KROK 5 Připevněte síť ke středovým sloupkům umístěním spon každých 0 až 5 cm. Montáž rohů Montážní lišta sloupku se musí nacházet vně oplocení. Pro každý rohový sloupek je nutno použít jednu vzpěru pro každý směr napínání. Praktické rady:. Dodatečné napínání sítě Pokud je napnutí sítě nedostatečné nebo v případě oplocování nerovných pozemků, existuje možnost dodatečného opravení napnutí sítě. Pro opravu napnutí sítě ohněte pomocí jehel upevněných na hřebeni vodorovné dráty znázorněné na obrázku. Pro zachování estetického vzhledu oplocení rozložte dodatečné napnutí na větší počet ok sítě. 3. Spojování Spojení dvou rolí sítě: a. Odřízněte krajní svislé dráty spojovaných sítí. b. Zbývající volné konce vodorovných drátů omotejte kolem svislých drátů obou spojovaných sítí ( až 3krát). c. Pečlivě odstřihněte zbytečné konce drátů. Nespojujte sítě na úrovni sloupků. Spoj se musí nacházet ve vzdálenosti několika ok sítě od sloupku.. Napínání V každém rohu a každých 5 bm v přímém směru je nutno napnout síť stejným způsobem jako na krajních sloupcích. Síť napínejte nejprve v polovině výšky sloupku a poté v horní a dolní části. Nezapomeňte na řádné upevnění sítě k montážní liště pomocí spon (všechny vodorovné dráty). 3

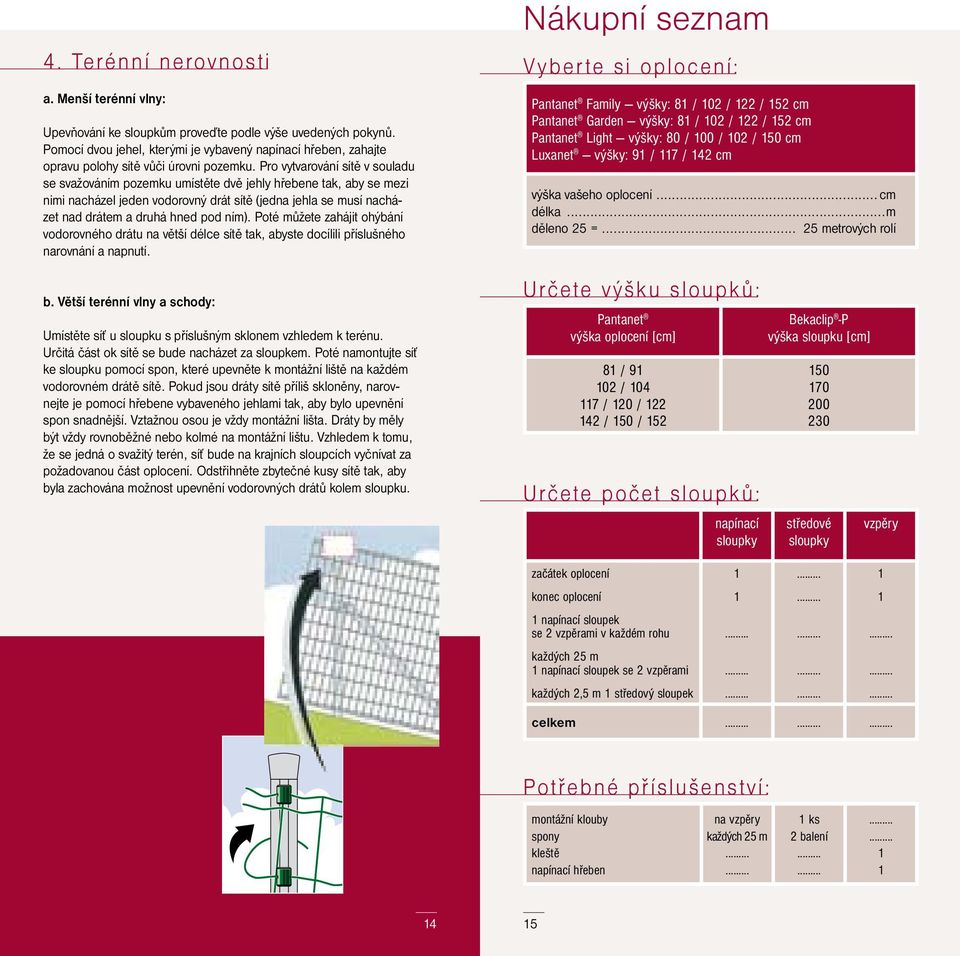

8 4. Terénní nerovnosti a. Menší terénní vlny: Upevňování ke sloupkům proveďte podle výše uvedených pokynů. Pomocí dvou jehel, kterými je vybavený napínací hřeben, zahajte opravu polohy sítě vůči úrovni pozemku. Pro vytvarování sítě v souladu se svažováním pozemku umístěte dvě jehly hřebene tak, aby se mezi nimi nacházel jeden vodorovný drát sítě (jedna jehla se musí nacházet nad drátem a druhá hned pod ním). Poté můžete zahájit ohýbání vodorovného drátu na větší délce sítě tak, abyste docílili příslušného narovnání a napnutí. b. Větší terénní vlny a schody: Umístěte síť u sloupku s příslušným sklonem vzhledem k terénu. Určitá část ok sítě se bude nacházet za sloupkem. Poté namontujte síť ke sloupku pomocí spon, které upevněte k montážní liště na každém vodorovném drátě sítě. Pokud jsou dráty sítě příliš skloněny, narovnejte je pomocí hřebene vybaveného jehlami tak, aby bylo upevnění spon snadnější. Vztažnou osou je vždy montážní lišta. Dráty by měly být vždy rovnoběžné nebo kolmé na montážní lištu. Vzhledem k tomu, že se jedná o svažitý terén, síť bude na krajních sloupcích vyčnívat za požadovanou část oplocení. Odstřihněte zbytečné kusy sítě tak, aby byla zachována možnost upevnění vodorovných drátů kolem sloupku. Nákupní seznam Vyber te si oplocení: Pantanet Family výšky: 8 / 0 / / 5 cm Pantanet Garden výšky: 8 / 0 / / 5 cm Pantanet Light výšky: 80 / 00 / 0 / 50 cm Luxanet výšky: 9 / 7 / 4 cm výška vašeho oplocení... cm délka..m děleno 5 =... 5 metrových rolí Určete výšku sloupků: Pantanet výška oplocení [cm] 8 / 9 0 / 04 7 / 0 / 4 / 50 / 5 Určete počet sloupků: napínací sloupky Bekaclip -P výška sloupku [cm] středové sloupky vzpěry začátek oplocení konec oplocení napínací sloupek se vzpěrami v každém rohu každých 5 m napínací sloupek se vzpěrami každých,5 m středový sloupek celkem Potřebné příslušenství: montážní klouby spony kleště napínací hřeben na vzpěry každých 5 m ks balení 4 5
