Razer RIPSAW česká příručka

Transkript

1 Razer RIPSAW česká příručka Seznam: Str. 1 - Obsah balení a systémové požadavky Str. 2 Registrace, technická podpora a specifikace zařízení Str. 3 Rozvržení zařízení Str. 4 Nastavení Str. 6 Razer Synapse Str. 7 - Údržba a čištění Obsah balení a systémové požadavky: Balení obsahuje: Razer Ripsaw Game Capture Card USB 3.0 kabel HDMI kabel Compozitní AV kabel Compozitní AV Multi kabel 3.5mm audio kabel Systémové požadavky: Windows 10/ Windows 8.1/ Windows 7 CPU Stolni Intel Core i GHz a výše, CPU Notebook Intel Core i7-4810mq a výše VGA Stolní nvidia GeForce GTX 660 a výše, VGA Notebook nvidia GeForce GTX 870M a výše Ram: 4GB minimum (8GB doporučeno) USB 3.0 napájené 1

2 Registrace a technická podpora: 1. Navštivte stránky: a registrujte se nebo se přihlašte pod stávajícím účtem Synapse, který máte z dřívěji používaných Razer produktů. 2. Stáhněte ovládací program Razer Synapse z 3. Spusťte instalaci a postupujte dle instrukcí na obrazovce 4. Registrovat svůj produkt můžete na Technickou podporu získáte na ové adrese: nebo na sos@gamead.cz Technické specifikace: Rozhraní: pouze přes USB 3.0 Video vstup: Digital HDMI a Analogový compozitní Audio vstup: Digital HDMI a Analogový RCA L/R Audio mix-in vstup: 3.5mm mikrofon-in a aux-in Video výstup: HDMI Maximální rozlišení videa: Nekomprimované 1080p při 60fps (60mbps) Podporovaná rozlišení: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Doporučený software: Open Broadcaster Software (OBS) / XSplit Délka 130mm Šířka 86mm Výška 17mm Váha 183g 2

3 Rozvržení zařízení: A: USB 3.0 vstup B: Kompozitní vstup C: HDMI vstup D: HDMI průběžný vstup E: Audio auxiliary vstup F: Vstup pro mikrofon G: Indikátor stavu zařízení H: USB 3.0 kabel I: HDMI kabel J: Compozitní AV kabel K: Compozitní AV multi kabel L: 3.5mm audio kabel 3

4 Nastavení: Razer Ripsaw je jednoduché zapojit a používat pro zachytávání videa a jeho následnému šíření. Pokud si nebudete vědět v některých případech rady, navštivte FaQ na Propojení počítače nebo herní konzole 1. Propojte HDMI kabelem PC nebo herní konzoli s Razer Ripsaw HDMI vstupním portem 2. Propojte HDMI kabelem (není součástí balení) s vaší HDTV nebo monitorem s HDMI propustným vstupem 3. Propojte USB 3.0 kabelem Razer Ripsaw do USB 3.0 portu u vašeho počítače pro nahrávání PC. 4

5 Propojení pomocí kompozitního AV systému 1. Připojte compozitní AV kabel ke konzoli 2. Připojte compozitní AV kabel do kompozitního vstupu u Razer Ripsaw 3. Propojte HDMI kabelem (není součástí balení) s vaší HDTV nebo monitorem s HDMI propustným vstupem 4. Propojte USB 3.0 kabelem Razer Ripsaw do USB 3.0 portu u vašeho počítače pro nahrávání PC. 5

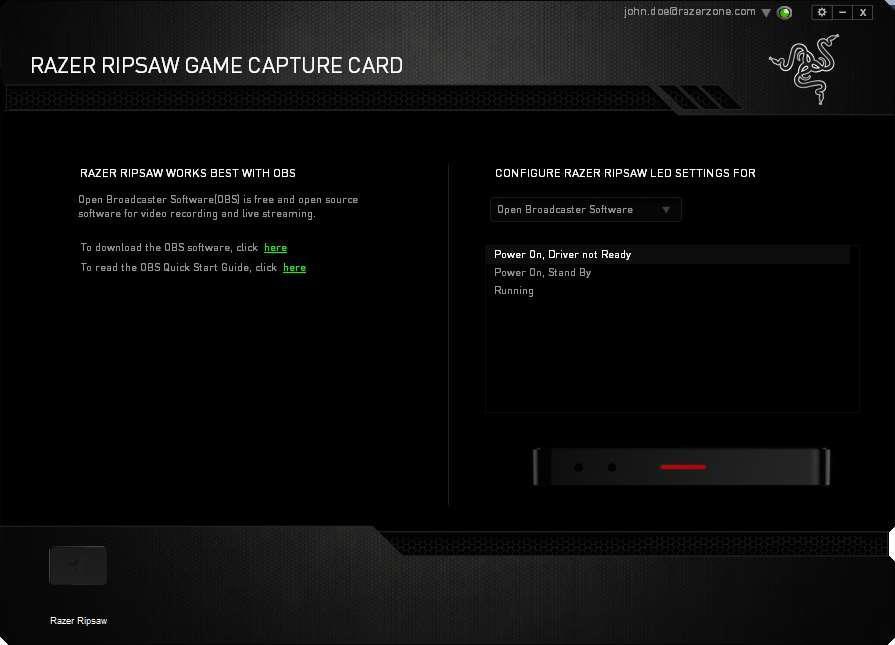

6 Práce s doplňkovým zvukem Vytvářejte profesionální videa přidáním hlasového komentáře nebo doplňujícím zvukem. Pomocí 3.5mm audio kabelu připojte jakékoliv audio přehrávací zařízení. Připojte mikrofon. Razer Synapse: Upozornění! : Níže uvedené funkce vyžadují být přihlášen v Razer Synapse. Tyto funkce se také mohou lišit na základě použité verze softwaru a operačního systému. Razer Synampse umožnuje nastavit LED u vašeho zařízení na základě zvoleného nahrávacího programu. Jakékoliv změny jsou automaticky ukládány do počítače a cloud serverů. 6

7 Údržba a čistění Zařízení vyžaduje minimální údržbu, ale přesto doporučujeme jednou měsíčně provádět tyto úkony: Zařízení odpojte, a pomocí jemného vlhkého hadříku navlhčeného v teplé vodě zbavte nečistot. (V žádném případě k čištění nepoužívejte saponáty, benzín apod.) Zařízení mějte uloženo a používejte na bezpečném a suchém místě při rozmezí teplot 0 až 40 celsia. Nepokoušejte se zařízení sami opravovat či jej otvírat přijdete o záruku. V případě závady na vašem přístroji kontaktujte nebo zařízení reklamujte u svého prodejce. 7
