1 VideoGhost Monitoring obrazovek Návod k obsluze Hlavní výhody produktu: Softwarově neodhalitelný Jednoduchý a spolehlivý Kompletní monitoring obrazovek Stránka 1

2 1. Specifikace VideoGhost je inteligentní přístroj schopný zachytit obrazovky monitorů PC či externích monitorů laptopů, a to při použití připojovacích konektorů VGA, DVI či HDMI. Zachycené obrazovky jsou ukládány v komprimovaném formátu JPEG na interní 2GB paměť přístroje. Přístroje VideGhost Pro/Max mají navíc USB interface, který může pracovat jako USB flash disk nebo jako virtuální USM COM port. Virtuální USB COM port umožňuje ovládat zařízení pomocí speciálních povelů z jiného PC zařízení. VideoGhot Max má navíc DB-9 konektor, který umožní ovládat zařízení pomocí externího přístroje jiného než jen PC. 1.1 Funkce: Kompatibilní s VGA, DVI a HDMI zařízeními Podpora rozlišení až po FULLHD (1920x1080) nebo WUXGA (1900x1200) Pracuje s PC monitory, externími monitory používanými s laptopy, či ostatními druhy monitorů Nepotřebuje externí napájení, zařízení je napájeno přímo z USB v PC Vestavěné JPEG kódovánírie garantuje Interní paměť 2GB pro všechny verze Vestavěný modul pro záznam data a času (interní baterie garantuje provoz po dobu 7mi let) Virtuální USB COM mód USB flash disk mód Hardwarová COM interface (pouze VideoGhost Max) Software na ovládání zařízení 1.2 Požadavky použití: Video signál kompatibilní s VGA, DMI, HDMI (bez HDCP kódování) Rozlišení až po FULL-HD (1920x1080), šířka pásma max 160 MHz USB 1.1 nebo 2.0 MS Windows až po W8 (pouze pro nástroj KL Tools) Stránka 2

3 2. Začínáme 2.1 Základní zapojení přístroje VideoGhost Pro zahájení nahrávání obrazovek připojte nejprve zařízení dle příslušného konektoru v cílovém PC podle následujících obrázků (pro připojení nepoužívejte USB nástavec, který je dodáván společně se zařízením) Následně propojte druhý konec zařízení s přívodním kabelem z monitoru Nahrávání bude zahájeno automaticky při následujícím zapnutí PC Připojení do USB portu je používáno pouze za účelem napájení zařízení. Pokud není k dispozici volný USB portu, lze použít jakýkoliv zdroj 5V DC USB napájení Stránka 3

4 2.2 Vyvolání nahraných soborů Jakmile jsou na zařízení uloženy záznamy, je možné si je prohlédnete na jakémkoliv PC. Postup je podobný stahování fotek z digitálního fotoaparátu Pomocí externího USB dodávaného společně se zařízením připojte zařízení do volného USB jakéhokoliv PC. Zařízení může být stále připojeno k monitoru, ale není to podmínkou stažení dat Během několika sekund je zařízení detekováno jako úložiště (flash disk). Poté se zobrazí v prohlížeči Stránka 4

5 Flash disk obsahuje uložené obrazovky ve formátu JPEG. V závislosti na nastavení zařízení mohou jednotlivé soubory obsahovat i záznam data a času pořízení Soubory je následně možné prohlížet v jakémkoliv prohlížeči fotografií Upozornění: Při odpojování zařízení používejte zásadně funkci bezpečného odebrání hardware, jinak hrozí nevratné poškození zařízení 3. Konfigurační možnosti Zařízení je možné nastavovat pomocí souboru CONFIG.TXT, který je umístěn na flash disku v kořenovém adresáři Soubor je možné modifikovat v jakémkoliv textovém editoru V konfiguračním souboru lze nastavovat následující vlastnosti:(všechny texty rozlišují malá a velká písmena): o Interval nastaví počet sekund mezi jednotlivými screenshoty (obrazovkami), čili interval záznamu. Při nastavování vezměte prosím, v úvahu, že komprese a uložení screenshotu zabere určitý čas (v závislosti na velikosti obrázku), což může být limitující v případě nastavení malých hodnot. Defaultně je nastaveno 300 (300 s) o Resize nastaví míru komprese výsledného screenshotu. Povolené hodnoty jsou No (ponechána původní velikost), Auto (automaticky podle velikosti původního screenshotu, 75, 67, 50, 33, 25 (% původní velikosti). Defaultně je nastaveno No Stránka 5

6 o Timestamping konfiguruje integrovaný modul pro nastavení data a času. Povolené hodnoty jsou Yes (datum a čas bude zobrazen, ale v závislosti na datu a čase uložených JPEG souborů, Image (datum a čas bude zaznamenáno přímo do obsahu JPEG souborů a No (funkce je vypnuta). Defaultně je nastaveno Image o Quality nastaví výslednou kvalitu při kompresi JPEG souborů. Povoleny jsou hodnoty od 1 (nejnižší kvalita) po 10 (nejvyšší kvalita). Vezměte prosím, v úvahu že čím je nastavená kvalita vyšší, tím delší bude čas komprese a uložení a tím rychleji se bude zaplňovat kapacita flash disku. Defaultně je nastaveno 7 o DissableLogging umožní vypnout záznam screenshotů. Povoleny jsou hodnoty Yes (záznam je vypnut) a No (záznam je povolen). Defaultně je nastaveno No o Encryption umožní kryptování fůlash disku. Zakryptování zvyšuje ochranu uložených dat. Povoleny jsou hodnoty Yes (kraptování j zapnuto) a No (kryptování je vypnuto). Defaultně je nastaveno No Upozornění: Aktivace kryptování vymaže všechny doposud uložená data včetně konfiguračního souboru o Brightness nastaví přidaný jas k původnímu screenshotu. Lze použít hodnoty Defaultně je 0. o ForceWidth pokud je hodnota vyplněna, nastaví šířku screenshotu v pixelech, a to bez ohledu na jeho původní velikost, např o ForceHeight pokud je hodnota vyplněna, nastaví výšku screenshotu v pixelech, a to bez ohledu na původní velikosti, např. 768 o TopMargin pokud je nastaveno, bude screenshot shora oříznut. Defaultně je 0 o LeftMargin totéž, ale v případě levého ořezu o RightFrame totéž v případě pravého rámečku o BottomFrame totéž v případě dolního ořezu. Defaultní hodnoty jsou všude 0 o ShiftX pokud je nastaveno vycentruje screenshot horizontálně mezi hodnoty LeftMargin a RightFrame. Defaultně je 0 o ShiftY pokud je nastaveno vycentruje screenshot vertikálně mezi hodnoty TopMargin a BottomFrame Stránka 6

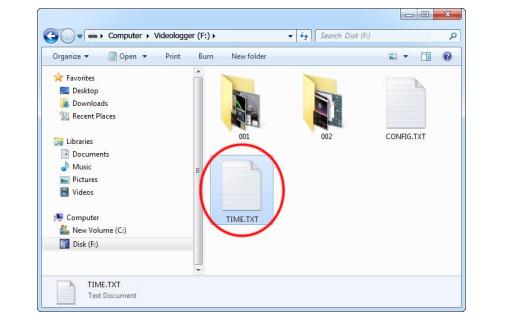

7 Příklad jednoduché konfigurace může vypadat např. takto Příklad nastavení data a času pak může vypadat např. takto Jakmile budete mít připraven konfigurační soubor pro nastavení data a času, v textovém editoru, pojmenujte ho TIME a přepněte na flash disk a soubor uložte do kořenového adresáře (do stejného jako soubor CONFIG.TXT). U volby Format lze zvolit buď AM, PM nebo 24 Po uložení konfiguračních souborů opět přes bezpečné odebrání hardware odpojte zařízení Stránka 7

8 Příklady doby uložení pro jednotlivé velikosti a formáty 4. Specifikace Napájení Maximální spotřeba Kapacita paměti Výdrž dat Podpora Max šířka pásma Max. rozlišení video VideoGhost 4,5 5,5 V DC 250 ma (1,3W) 2GB 100 let DVI, HDMI, VGA USB MHz 1920x1080 Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spionazni-technika.cz Stránka 8
