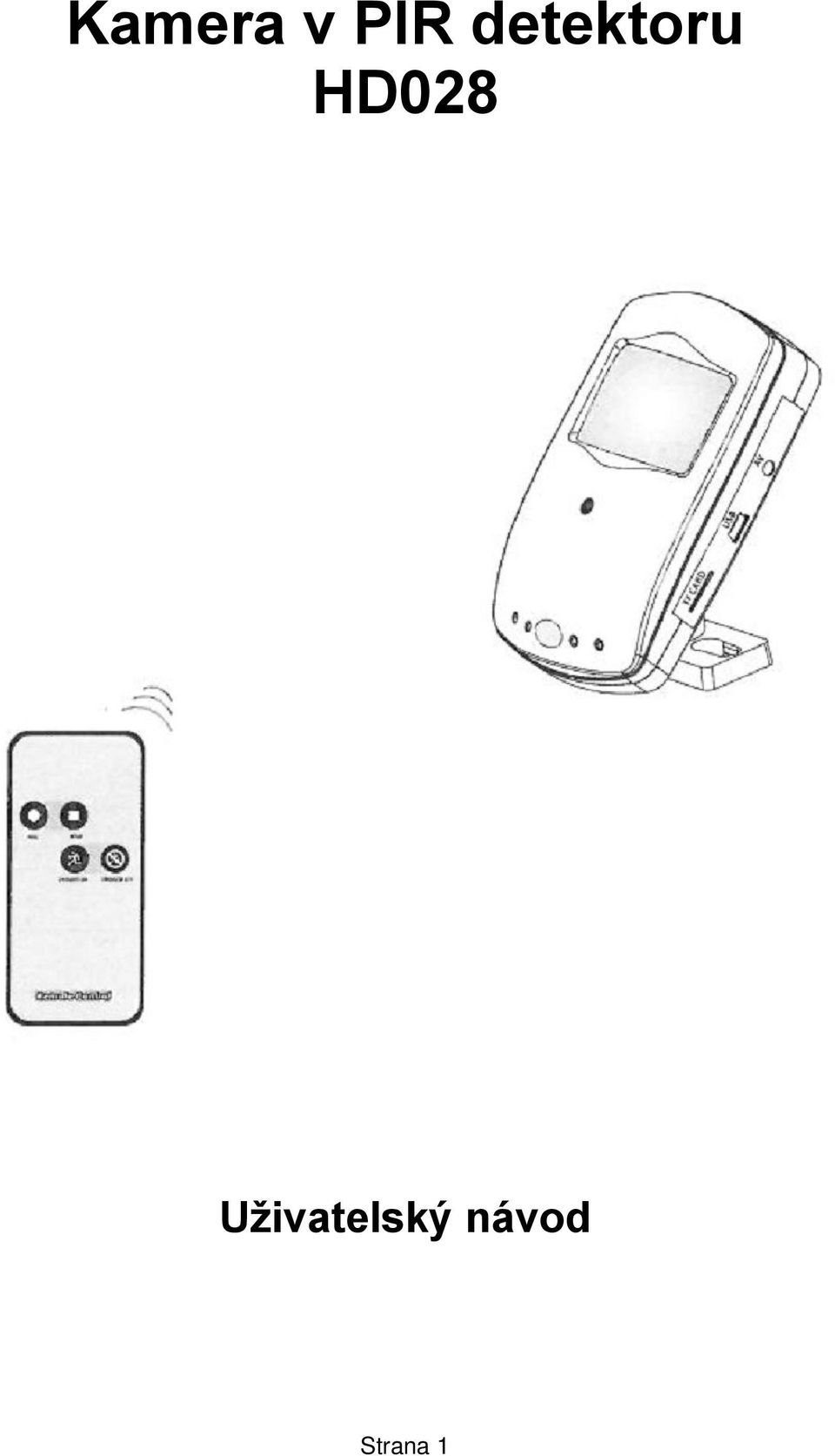

1 Kamera v PIR detektoru HD028 Uživatelský návod Strana 1

2 Bezpečnostní instrukce Před použitím produktu si prosím přečtěte tento návod. Toto zařízení je řízeno mikroprocesorem. V případě nestandardní funkce zařízen je doporučeno provést restart. Toto zařízení není odolné vodě a prachu, mělo by být instalované v obytných prostorách s třídou prostřední 1. Není určeno do venkovních prostředí. Prosím používejte originální napájecí adaptér, předejdete tak poškození zařízení nebo vzniku požáru. Je zakázána jakákoliv nepovolená manipulace s výrobkem. Nevkládejte zařízení do ohně nebo do mikrovlnné trouby. Předejdete tak možnému výbuchu. Jednotlivé verze zařízení se mohou odlišovat od tohoto manuálu. Při instalaci je vhodné volit místo tak, aby byly konektory na zařízení skryty (vhodným umístěním ke zdi, přelepením páskou a pod.). Zařízení je primárně určeno jako doplněk stávajícího zabezpečení objektu. Popření odpovědnosti Firma neodpovídá za jakékoliv škody tykající se majetku či osob, vzniklé v souvislosti se správným nebo nesprávným použitím produktu. I přes veškerou snahu a péči při zpracování této příručky firma nepřebírá zodpovědnost za možné chyby a omyly a následky z nich plynoucí. Vyhrazeno právo změny bez předchozího upozorněni. Obsah balení Kamera Držák Ovládání Adaptér AV kabel USB Kabel Šroubky Návod Micro SD karta není součástí dodávky! Strana 2

3 Popis zařízení LED Objektiv Mikrofon IR senzor Video výstup USB port Slot na Mirko SD karty Indikační LED Zapnutí/vypnutí Indikace napájení Držák Nastavení Spuštění detekce pohybu Indikace napájení Snadné spuštní 1. Vložte mikro SD kartu. 2. Zapojte napájecí adaptér do kamery a přepněte přepínač do pozice ON pro spuštění. Rozsvítí se indikace napájení. Indikace napájení Indikační LED Zapnutí napájení Strana 3

4 3. Nyní můžete zařízení ovládat pomocí přiloženého dálkového ovládání. Nebo můžete stisknout tlačítko Trigger pro spuštění záznamu na detekci pohybu. Pokud je detekován pohyb, spustí se nahrávání, to je indikováno krátkým bliknutím LED. Opětovným stiskem tlačítka záznam na detekci pohybu ukončíte. Indikační LED svítí. Nastavení kamery 1. Propojte kameru pomocí přiloženého USB kabelu s počítačem a zapněte ji. 2. Objeví se nová jednotka, na ní spusťte program DvXSet.exe, spustí se konfigurační utilitka. Date - nastavení data Time - nastavení času Date/TimeFormat - nastavení formátu data MD Sensitive - nastavení citlivosti motion detektoru LightFrekvency(HZ) - nastavení frekvence sítě (50 Hz nebo 60 Hz) ImageQuality - nastavení kvality záznamu (Low, Standart, Hight) OverWrite - povolení přepisu nejstarších záznamů Bell - Povolení bzučáku při spouštění ovladačem Strana 4

5 Instalace kamery 1. Přichyťte držák kamery na stěnu. 2. Upravte pozorovací úhel kamery pomocí připojeného externího monitoru. pokud je zařízení připojeno k monitoru, je zobrazena následující obrazovka: D A B C A - Indikuje právě probíhající záznam B - Zobrazení data a času C - Čas záznamu D - Detekce pohybu Záznam se spustí 3 s před detekcí pohybu a trvá 15 s po detekci pohybu. Strana 5

6 Dálkový ovladač Popis tlačítek: Tlačítko A: manuální záznam Tlačítko B: ukončení záznamu Tlačítko C: povolí režim detekce pohybu Tlačítko D: vypnout režim detekce pohybu 1. Při stisku tlačítek A, C na ovladači kamera vydá dvě pípnutí a při stisku tlačítek B, D vydá kamera jedno pípnutí na potvrzení provedené akce. 2. Pokud je sepnut ruční trvalý záznam, kamera bude trvale nahrávat dokud nebude stisknuto tlačítko STOP. maximální délka záznamu jednoho souboru je 15 min, pak je vytvořen další soubor. Poznámka: dálkový ovladač používá IR záření, pokud se mezi ovladačem a kamerou vyskytne překážka, která nepropouští IR záření, nebude ovladač fungovat. Nízké napětí baterie snižuje dosah ovladače. Přehrávání nahraných videí 1. Připojte kameru pomocí přiloženého USB kabelu k PC. V adresáři Video jsou jednotlivé adresáře s dny záznamu. vyberte požadovaný den a spusťte požadované video. 2. Vyjměte mikro SD kartu z přehrávače a vložte ji do odpovídající čtečky a vyberte soubor pro přehrání. Poznámka: Nevytahujte mikro SD kartu během záznamu, při zapnutí kamery. Může dojít k poškození dat na mikro SD kartě nebo k poškození kamery či karty. Kamera má funkci automatického přepisu starších záznamů, kdy jsou při obsazení karty přepisovány nejstarší záznamy. (Na kartě z provozních důvodů zůstává volné místo 0,3 GB). Pro zamezení chybného spouštění detekce pohybu, zamezte instalaci kamery na místo s možnosti ovětlením ostrým světlem. Pokud má pohybující objekt stejnou barvui jako pozadí snímané scény, je značně snížena citlivost detekce pohybu. Pokud bude kamera snímat scénu za oknem tak bude snížena citlivost detekce pohybu. Strana 6

7 Technické parametry Video formát Typ objektivu Pevné zaostření Systém Velikost karty Přepis Rozlišení AVI HD/D1/VGA 30 FPS s audiem Pinhole 0,6 m - nekonečno NTSC/PAL až 32 GB nastavitelný HD, D1, VGA (volitelně) Citlivost detekce Softwarové nastavení 1, 2, 3, 4, 5 Předpoplach Dosah dálkového ovladače Velikost video souboru Dosah IR přísvitu Proudový odběr Zdroj 3 sekundy před detekcí 10 m Kolem 35 MB/ Min (výchozí kvalita) cca 8 m max Provozní teplota -10 až 50 C Vlhkost 20% až 80% Rozměry Max 350 ma při 6 V bez IR LED 100 až 240 V AC, výstup 6 V DC, 800 ma 103 x 60 x 29,5 mm Strana 7
