1 Automatické práškové stříkací pistole Encore HD Návod k provozu - Czech - Vydání 09/16 Tento dokument podléhá změnám bez předchozího upozornění. Nejnovější verzi najdete na adrese NORDSON CORPORATION AMHERST, OHIO USA

2 Kontaktujte nás Společnost Nordson Corporation přivítá žádosti o informace, připomínky a dotazy týkající se jejích výrobků. Všeobecné informace o společnosti Nordson jsou k dispozici na následující internetové adrese: - Překlad původního dokumentu - Poznámka Tato publikace společnosti Nordson Corporation je chráněna autorskými právy. Původní copyright z roku Žádná část tohoto dokumentu nesmí být kopírována, reprodukována nebo překládána do jiných jazyků bez předchozího písemného souhlasu společnosti Nordson Corporation. Informace obsažené v této příručce mohou být změněny bez předchozího upozornění. Ochranné známky Encore, icontrol, iflow, HDLV, Nordson a logo Nordson jsou registrované ochranné známky společnosti společnosti Nordson Corporation.

3 Obsah i Obsah Bezpečnost Úvod Kvalifikované osoby Plánované použití Předpisy a schválení Bezpečnost osob Požární bezpečnost Uzemnění Postup v případě nesprávné funkce zařízení Likvidace Popis Technické parametry Certifikační štítek aplikátoru Štítek s výrobním číslem Speciální podmínky pro bezpečné používání Hmotnosti a rozměry Instalace Pistole upevněné pomocí trubky Pistole upevněné na tyči Zapojení pistole Instalace iontového kolektoru Pistole upevněná na tyči Pistole upevněná pomocí trubky Seřízení tyče iontového kolektoru Provoz Výměna plochých trysek Výměna volitelných usměrňovačů nebo kónických trysek Údržba Každodenní údržba Vyhledávání závad Tabulka pro obecné vyhledávání závad Zkouška odporu napájecího zdroje Měření odporu elektrody Zkouška průchodnosti kabelu Kabelový svazek pro zásuvku na pistoli Prodlužovací kabel pistole Kabel pistole

4 ii Obsah Opravy Výměna dílů opotřebených práškem Oprava pistole upevněné pomocí trubky Rozmontování pistole upevněné pomocí trubky Smontování pistole upevněné pomocí trubky Oprava pistole upevněné pomocí trubky Rozmontování pistole upevněné na tyči Smontování pistole upevněné na tyči Náhradní díly Úvod Použití ilustrovaného seznamu náhradních dílů Díly pistolí upevněných pomocí trubky Seznam dílů standardní pistole délky 5 stop upevněné pomocí trubky Díly pistolí upevněných na tyči Seznam dílů pistolí upevněných na tyči Externí difuzér pro automatické pistole Encore HD Volitelné příslušenství Volitelná pistole délky 6 stop upevněná pomocí trubky Závěsný držák hadice Kabely Ploché trysky Křížové trysky Rohová stříkací tryska s úhlem 45 stupňů Přímá stříkací tryska s plochým nástřikem pod úhlem 45 stupňů 9 3 Kónická tryska, usměrňovače a sestava elektrody Kónická tryska a usměrňovače Sada kónické trysky Sestava elektrody pro kónickou trysku Šikmý stříkací nástavec Encore Montážní sestavy pro pistole upevněné pomocí trubky Sestava standardního držáku Sestava otočného držáku Sestava držáku s výliskem Tyč pistole pro pistole upevněné na tyči Sada iontového kolektoru

5 Bezpečnost 1 1 Část 1 Bezpečnost Úvod Tato bezpečnostní upozornění si přečtěte a dodržujte je. V dokumentaci jsou na příslušných místech uvedena varování, upozornění a pokyny specifické pro jednotlivé úkony nebo zařízení. Kvalifikované osoby Plánované použití Předpisy a schválení Zajistěte, aby veškerá dokumentace k zařízení, včetně těchto pokynů, byla trvale přístupná všem osobám, které zařízení obsluhují nebo provádějí jeho opravy nebo údržbu. Vlastníci zařízení zodpovídají za to, že zařízení dodané společností Nordson bude nainstalováno, obsluhováno a opravováno kvalifikovanými osobami. Kvalifikovanými osobami se rozumějí ti zaměstnanci nebo pracovníci dodavatelů, kteří jsou vyškoleni tak, aby bezpečně zvládali svěřené úkoly. Jsou obeznámeni se všemi příslušnými bezpečnostními pravidly a předpisy a mají náležitou fyzickou způsobilost k provádění svěřených úkolů. Používání zařízení Nordson jiným způsobem, než je popsáno v dokumentaci, která je společně s ním dodána, může mít za následek úraz osob nebo škodu na majetku. Za nesprávný způsob používání zařízení se pokládá například používání neslučitelných materiálů provádění neoprávněných úprav odstraňování nebo obcházení bezpečnostních krytů a blokovacích zařízení používání neslučitelných nebo poškozených dílů používání neschválených přídavných zařízení překračování maximální provozní zatížitelnosti zařízení Zajistěte, aby zařízení bylo jako celek dimenzováno a schváleno pro prostředí, ve kterém bude používáno. Veškerá schválení získaná pro provoz zařízení dodaného společností Nordson pozbývají platnosti, pokud nejsou dodrženy pokyny pro jeho instalaci, obsluhu, opravy a údržbu. Všechny fáze instalace zařízení musí probíhat v souladu s federálními, státními i místními zákony. Díl _08

6 1 2 Bezpečnost Bezpečnost osob Požární bezpečnost Dodržováním následujících pokynů předejdete úrazům. Nesvěřujte obsluhu ani opravy či údržbu zařízení osobám, které nemají potřebnou kvalifikaci. Neuvádějte zařízení do provozu, pokud jsou porušeny jeho bezpečnostní kryty, dvířka či víka nebo pokud jeho automatická blokovací zařízení nefungují správně. Neobcházejte ani nevyřazujte z činnosti žádná bezpečnostní zařízení. Udržujte bezpečnou vzdálenost od zařízení, které je v pohybu. Je-li třeba provést nastavení nebo opravu zařízení, které je dosud v pohybu, vypněte přívod proudu a vyčkejte, dokud zařízení nebude v naprostém klidu. Odpojte přívod proudu a zařízení zajistěte tak, aby se zamezilo jeho nenadálému uvedení do pohybu. Před zahájením seřizování nebo oprav systémů nebo součástí, které jsou pod tlakem, uvolněte (vypusťte) hydraulický i pneumatický tlak. Před zahájením opravy elektrických obvodů zařízení vypněte spínače, zablokujte je a opatřete výstražnými tabulkami. Ke všem používaným materiálům si obstarejte příslušné bezpečnostní listy a důkladně se s nimi seznamte. Dodržujte pokyny výrobce k bezpečnému používání materiálů a manipulaci s nimi a používejte doporučené osobní ochranné prostředky. Aby se předešlo úrazům, je na pracovišti nutné věnovat pozornost i méně zjevným nebezpečím, která často nelze úplně odstranit, například horkým povrchům, ostrým hranám, elektrickým obvodům pod napětím a pohyblivým dílům, které z praktických důvodů nemohou být uzavřeny nebo jinak chráněny. Dodržováním následujících pokynů předejdete vzniku požáru nebo nebezpečí výbuchu. V místech, kde se používají nebo skladují hořlavé materiály, nekuřte, neprovádějte svářečské nebo brusičské práce a nepoužívejte otevřený oheň. Zajistěte řádné větrání a zamezte tak možnosti vzniku nebezpečných koncentrací těkavých materiálů nebo výparů. Řiďte se místními zákonnými předpisy nebo příslušnými materiálovými bezpečnostními listy. Během práce s hořlavými materiály neodpojujte elektrické obvody, které jsou pod napětím. Při vypínání elektrického proudu použijte vždy nejdříve hlavní vypínač, aby se zamezilo jiskření. Seznamte se s umístěním tlačítek nouzového vypínačů, uzavíracích ventilů a hasicích přístrojů. Dojde-li ke vzniku požáru ve stříkací kabině, neprodleně vypněte stříkací systém i odsávací ventilátory. Čištění, údržbu, zkoušky a opravy zařízení provádějte v souladu s pokyny uvedenými v dokumentaci dodané se zařízením. Používejte pouze originální náhradní díly, které jsou pro zařízení určeny. Informace a rady týkající se náhradních dílů získáte u svého zástupce společnosti Nordson. Díl _08

7 Bezpečnost 1 3 Uzemnění VAROVÁNÍ: Provoz závadného elektrostatického zařízení je nebezpečný a může způsobit smrtelný úraz elektrickým proudem, požár nebo výbuch. Do plánu pravidelné údržby zařaďte kontroly elektrického odporu. Jestliže zaznamenáte i mírný elektrický šok nebo si povšimnete jiskření či vzniku elektrického oblouku, neprodleně vypněte všechna elektrická nebo elektrostatická zařízení. Neuvádějte zařízení opět do provozu, dokud nebude problém nalezen a odstraněn. Uzemnění uvnitř kabiny a v blízkosti jejich otvorů musí vyhovovat požadavkům NFPA pro třídu II, oddíl 1 nebo 2, nebezpečná prostředí. Viz NFPA 33, NFPA 70 (články NEC 500, 502 a 516) a NFPA 77 v posledním znění. Všechny elektricky vodivé předměty v oblastech stříkání prášku mají být uzemněny, přičemž elektrický odpor zemnícího vedení měřený pomocí přístroje, který kontrolovaný obvod napájí napětím o velikosti nejméně 500 voltů, nemá být vyšší než 1 megaohm. Mezi součásti zařízení, které mají být uzemněny, patří mimo jiné podlaha oblasti stříkání prášku, obslužné plošiny, násypné zásobníky, držáky fotobuněk a profukovací trysky. Obslužný personál pracující v oblasti stříkání prášku musí být rovněž uzemněn. Elektrostatický potenciál na povrchu lidského těla může být zdrojem nebezpečí vznícení. Osoby, které stojí na povrchu opatřeném nátěrem, například na obslužné plošině, nebo které mají nevodivou obuv, nejsou uzemněné. Obslužný personál musí při práci s elektrostatickým zařízením nebo v jeho okolí používat obuv s vodivými podrážkami nebo zemnicí pásek. Pracovníci obsluhy musí při práci s ručními elektrostatickými stříkacími pistolemi udržovat trvalý kontakt mezi pokožkou rukou a rukojetí pistole, aby tak zamezili případným elektrickým šokům. Pokud je nezbytné použití rukavic, odstřihněte jejich dlaňovou část nebo prsty, případně používejte elektricky vodivé rukavice nebo zemnicí pásek připojený k rukojeti pistole nebo k jinému skutečnému zemnícímu bodu. Před zahájením seřizování nebo čištění práškových stříkacích pistolí odpojte zdroj elektrostatického náboje a uzemněte elektrody pistolí. Po dokončení opravy nebo údržby zařízení opět připojte všechny jeho odpojené součásti, zemnicí kabely a vodiče. Postup v případě nesprávné funkce zařízení Pokud systém nebo kterékoli z jeho zařízení nefungují správně, neprodleně je vypněte a proveďte následující kroky: Odpojte přívod elektrického proudu a zablokujte jej. Zavřete vzduchotechnické uzavírací ventily a uvolněte tlaky. Zjistěte důvod nesprávné funkce zařízení a proveďte příslušnou nápravu. Teprve poté je zařízení možno opět spustit. Likvidace Likvidaci zařízení a materiálů použitých při jeho provozu provádějte v souladu s místními zákonnými předpisy. Díl _08

8 1 4 Bezpečnost Díl _08

9 Popis 2 1 Část 2 Popis Automatické práškové stříkací pistole Encore HD se dodávají ve verzi pro upevnění na tyč nebo ve verzi upevňované pomocí trubky. Standardní pistole upevňovaná pomocí trubky je dlouhá 156,2 cm (5,1 stop), k dispozici je také pistole dlouhá 186,7 cm (6,1 stop). Součástí pistolí montovaných na tyč je otočný držák, který zapadne do konce volitelné tyče pistole. Pistole jsou vybavené integrovaným násobičem napětí 100 kv a využívají pistolový vzduch pro prevenci usazování prášku na elektrodě. Dráha prášku v pistolích je přímá, aby bylo minimalizováno nárazové natavování. Hadice přívodu prášku se připojuje přes rychlospojku, aby byla výměna barvy rychlá. Tyto pistole se používají se systémem Nordson Encore HD icontrol, který zajišťuje regulaci elektrostatického napětí, proudu pistolového vzduchu, rozprašovacího vzduchu a ovládání čerpadla HDLV. S pistolemi se dodávají ploché trysky se štěrbinami 2,5 a 4 mm. Mezi volitelné příslušenství patří: Ovládací kabely o délce 8, 12 a 16 metrů (26, 39 a 52 stop) a 4 metrový prodlužovací kabel Standardní, otočné a pevné držáky pistole pro pistole upevněné pomocí trubky Tyč pistole s 121 cm (4 stopy) dlouhou tyčí a svorkou pro montážní tyče o průměru 25 mm (1 palec) Šikmé stříkací nástavce Sada iontového kolektoru Různé ploché, kónické a křížové trysky

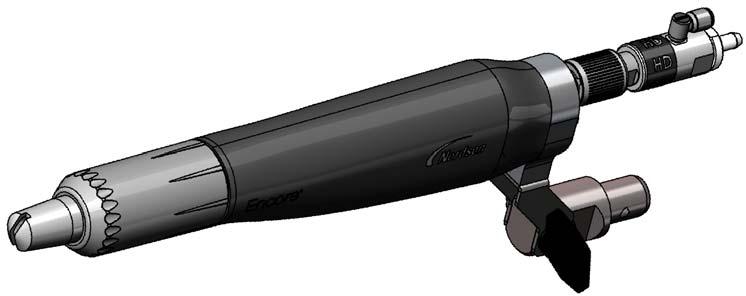

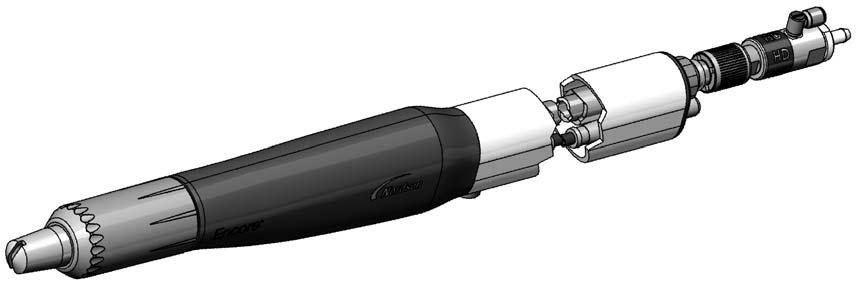

10 2 2 Popis Pistole upevněná na tyči Pistole upevněná pomocí trubky Obrázek 2 1 Pistole montovaná na tyč a pistole upevněná pomocí trubky Technické parametry Parametry vstupu +/- 19 V stříd., +/-1 A (špička) 100 KV, 100 A Parametry výstupu Kvalita vzduchu: <5 částic, rosný bod <10 C Maximální relativní vlhkost: 95% nekondenzující Rozsah okolní teploty: +15 až +40 C Třída nebezpečného prostředí pro aplikátor: Zóna 21 nebo Třída II, Oddíl 1

11 Popis 2 3 Certifikační štítek aplikátoru Pro elektrostatické povrchové úpravy Stříkací materiál třídy II PRO POUŽITÍ S JEDNOTKAMI ENCORE HD icontrol, PŘI KONFIGURACI V SOULADU S FM13ATEX0006X EEx 2mJ Štítek s výrobním číslem POZNÁMKA: Výrobní číslo pistole obsahuje informace o tom, kde a kdy byla pistole vyrobena. Toto výrobní číslo začíná AA10A. Symbol AA znamená, že produkt byl vyroben ve městě Amherst ve státu Ohio, číslo 10 znamená rok Symbol A znamená měsíc leden, B únor atp. ÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎ Speciální podmínky pro bezpečné používání Aby byly splněny požadavky ATEX pro Evropskou unii: Práškové elektrostatické automatické aplikátory Encore HD se mohou používat pouze s příslušnými řídicí jednotkami Encore HD icontrol, a to v rozmezí okolních teplot od +15 C do +40 C. Zařízení musí být nainstalováno a používáno v souladu s normou EN50177.

12 2 4 Popis Hmotnosti a rozměry Pistole upevněná na tyči o délce 4 stop Hmotnost: 682 gramů 7,6 cm 4,9 cm 1,0 cm 8,9 cm ke středu otáčení 46,8 cm HD 14 cm 5,8 cm 40,0 cm 43,5 cm 4,9 cm Pistole upevněná pomocí trubky o délce 5 stop Hmotnost: 2,05 kg 169,3 cm HD 6,60 cm 159,4 cm ke konci upevňovací trubky Pistole upevněná pomocí trubky o délce 6 stop Hmotnost: 2,40 kg 199,3 cm HD 189,4 cm ke konci upevňovací trubky Obrázek 2 2 Rozměry a hmotnosti pistolí

13 Instalace 3 1 Část 3 Instalace VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. Pistole upevněné pomocí trubky Montážní sestavy pistolí upevněné pomocí trubky jsou volitelné. Čísla jednotlivých dílů sestav najdete na straně 9 6. Viz obrázek 3 1. Pistoli upevňovanou pomocí trubky můžete namontovat na pevný stojan, oscilátor nebo zařízení s vratným pohybem pomocí některé z níže znázorněných montážních sestav. 1 2 B 1 2 A 5 Standardní sada pro montáž pomocí trubky A Otočná sada pro montáž pomocí trubky 10 6 Montážní sada s T-drážkou Obrázek 3 1 Montážní sestavy pro pistole upevněné pomocí trubky 1. Montážní tyč 25,4 mm (1 palec) 5. Montážní trubka pistole 2. Svěrka 6. Šrouby M8 x Upínací šroub 7. Opěrná deska 4. Montážní objímka 8. Šrouby 3 / 8 16 x 1 palec 9. T matice 10. Výlisek s T drážkou (není součástí sady) A. Přítlačná rukojeť B. Klika otáčení

14 3 2 Instalace Pistole upevněné na tyči Tyč pistole patří do volitelného příslušenství. Číslo dílu pro tyč pistole najdete na straně 9 8 v části Volitelná výbava. Viz obrázek 3 2. Nasaďte nástavec pro montáž na tyč (3) do konce regulační tyče (9) a zajistěte ho utažením stavěcího šroubu (11) imbusovým klíčem 4 mm. Abyste mohli pohybovat špičkou pistole ze strany na stranu, povolte pravý šroub s půlkulatou hlavou (1). Abyste mohli naklopit špičku pistole nahoru nebo dolů, povolte regulátor naklápění (4). Chcete-li otočit regulační tyčí na ose aretačního tělesa (8) nebo v aretačním tělese (8), povolte kliku otáčení. Chcete-li namontovat pistoli na pevný stojan, oscilátor nebo zařízení s vratným pohybem, umístěte svorku (7) na 1palcovou montážní tyč a utáhněte kliku svorky (6) Obrázek 3 2 Montáž pistole upevněné na tyči 1. Šrouby s půlkulatou hlavou 5. Klika otáčení 2. Naklápěcí držák 6. Klika svorky 3. Nástavec pro montáž na tyč 7. Svorka 4. Regulátor naklápění 8. Aretační těleso 9. Regulační tyč 10. Kulička 11. Stavěcí šroub

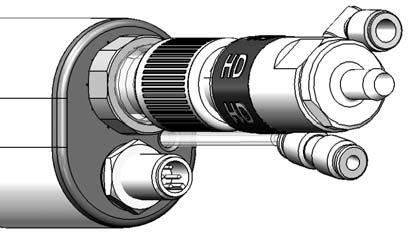

15 Instalace 3 3 Zapojení pistole 1. Viz obrázek 3 3. Připojte přívodní hadici prášku k přípojce hadice (2). Přípojku je možné z pistole odpojit odšroubováním přídržné matice (1) a vytažením směrem ven z pistole. 2. Připojte 4mm čirou trubici pistolového vzduchu k armatuře s ozubem (3) (pistole upevněná na tyči) nebo potrubní spojce (4) (pistole upevněná pomocí trubky). 3. Připojte 6mm modrou trubici rozprašovacího vzduchu k potrubní spojce (7). 4. Připojte kabel pistole do zásuvky (5) a důkladně utáhněte kabelovou matici Pistole upevněná na tyči 4 5 Pistole upevněná pomocí trubky Obrázek 3 3 Zapojení pistole 1. Přídržná matice 2. Přípojka hadice 3. Armatura s ozubem (4mm trubice) 4. Potrubní spojka (4 mm) 5. Zásuvka kabelu pistole 7. Potrubní spojka (6 mm)

16 3 4 Instalace Instalace iontového kolektoru Iontový kolektor může zlepšit hladkost a vzhled vytvrzených práškových povrchů. Shromažďuje ionty vysílané z nabíjecí elektrody pistole, aby se nemohly usadit na stříkané součásti. Tak se sníží míra hromadění náboje v prášku usazeném na součásti, což může snížit vady vytvrzeného povrchu jako je dolíčkovatost a pomerančový povrch. Čísla dílů najdete na straně 9 9 v části Volitelná výbava. Sada iontového kolektoru se může používat pro pistole upevněné na tyči i pistole upevněné pomocí trubky. Po instalaci iontového kolektoru seřiďte jeho polohu tak, abyste dosáhli nejlepších výsledků, viz postup popsaný na stránce 3 6. Pistole upevněná na tyči 1. Viz obrázek 3 4. Vložte tyč kolektoru (1) do zemnicí destičky a zajistěte ji stavěcím šroubem (6) dodávaným v sadě iontového kolektoru. 2. Upevněte podkovu s hroty (7) k tyči kolektoru pomocí šroubu M3 x 8 (8). 6 1 Obrázek 3 4 Instalace iontového kolektoru - pistole upevněná na tyči 1. Tyč kolektoru 7. Podkova s hroty 8. Šroub s kónickou hlavou M3 x 8 6. Stavěcí šroub M5 x 8 7 8

17 Instalace 3 5 Pistole upevněná pomocí trubky POZNÁMKA: V rámci dosažení optimálního výkonu musí zůstat montážní otvor zaslepen. Pokud je odstraněn iontový kolektor, nahraďte jej příslušnou záslepkou. Číslo dílu montážní záslepky je uvedeno v části Díly této příručky. POZNÁMKA: Montážní otvor iontového kolektoru je třeba nainstalovat směrem k přední části pistole, jak je ukázáno na obrázku 3 5. Pokud je otvor iontového kolektoru nainstalován směrem k zadní části, je nutné jej obrátit, aby vznikl přístup k zemnicí destičce v zadní části tělesa. V případě potřeby použijte kroky 1-7 postupu rozmontování na straně 7 2, abyste odmontovali trubku, potom ji otočte a pistoli znovu smontujte. 1. Pokud je v montážním otvoru (5) záslepka, odstraňte ji. 2. Viz obrázek 3 5. Zajistěte kolík (2) k zemnicí destičce pomocí šroubu s hlavou pro nástrčný klíč (3). 3. Vložte tyč kolektoru (1) do kolíku a zajistěte ji stavěcím šroubem s nylonovým hrotem M10 x 10 (4). 4. Upevněte podkovu s hroty (7) k tyči kolektoru pomocí šroubu M3 x 8 (8) Obrázek 3 5 Instalace iontového kolektoru - pistole upevněná pomocí trubky 1. Tyč kolektoru 4. Stavěcí šroub M10 x Kolík 5. Montážní otvor iontového 3. Šroub s hlavou pro nástrčný klíč kolektoru 7. Podkova s hroty 8. Šroub s kónickou hlavou M3 x 8

18 3 6 Instalace Seřízení tyče iontového kolektoru Tyč iontového kolektoru by měla být namontována tak, aby špička na konci tyče byla v optimální vzdálenosti od špičky elektrody. Pokud je špička na konci této tyče příliš vzdálená od špičky elektrody, iontový kolektor neshromažďuje žádné ionty a tedy ani nezlepšuje výsledný vzhled nátěru. Pokud je špička na konci této tyče příliš blízko u špičky elektrody, nemusí se částice prášku efektivně nabíjet a může docházet ke snížení účinnosti přenosu prášku. Tento postup použijte ke stanovení polohy konce tyče iontového kolektoru. 1. Demontujte tyč a podkovu s hroty z kolíku, nastříkejte několik zkušebních dílů. Poznamenejte si proud (A), který se zobrazuje na displeji řídicí jednotky v průběhu lakování. Nechejte nátěry zaschnout. 2. Nasaďte tyč na kolík a podkovu s hroty na pistoli. 3. Povolte stavěcí šroub M10 x 10 (4) při montáži pomocí trubky nebo stavěcí šroub M5 x 8 (6) při upevnění na tyči a přesuňte podkovu s hroty (7) směrem od předního konce pistole. 4. Zapněte elektrostatické napětí a stříkejte prášek na díl nacházející se před pistolí. Posunujte tyč směrem dopředu, až proud zobrazovaný na displeji řídicí jednotky bude o 5 až 7 A vyšší než proud zobrazovaný bez iontového kolektoru. Utáhněte stavěcí šroub. 5. Nechejte zaschnout nátěry na zkušebních dílech. Porovnejte kvalitu povrchu na těchto dílech s díly nalakovaným v kroku 1 (před instalací sady iontového kolektoru). 6. Pokud nebylo dosaženo požadovaného zlepšení kvality povrchu, povolte stavěcí šroub a posuňte tyč směrem dopředu přibližně o 2,5 cm. Utáhněte stavěcí šroub. 7. Opakujte kroky 5 a 6, dokud nedosáhnete požadovaného zlepšení kvality povrchu.

19 Provoz 4 1 Část 4 Provoz VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. VAROVÁNÍ: Pokud toto zařízení není používáno v souladu s pravidly stanovenými v tomto návodu k obsluze, může být nebezpečné. Automatické a ruční ovládání elektrostatického výkonu, průtoku pistolového vzduchu a vzduchu do čerpadla zajišťuje systém Nordson icontrol nebo automatická řídicí jednotka Encore LT. Spouštění a polohování pistolí zajišťuje systém icontrol, ovladač Nordson Axis nebo PLC dodaný společností Nordson nebo zákazníkem. Informace o programování a další pokyny naleznete v návodu k vaší řídicí jednotce. P/N

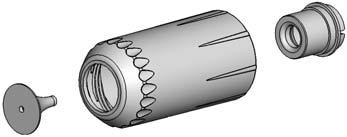

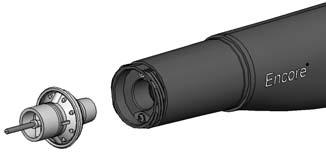

20 4 2 Provoz Výměna plochých trysek VAROVÁNÍ: Před provedením tohoto postupu vypněte stříkací pistoli a uzemněte elektrodu. Nedodržení těchto varovných pokynů může mít za následek vážný úraz elektrickým proudem. 1. Viz obrázek 4 1. Odšroubujte matici trysky (1) proti směru hodinových ručiček. 2. Stáhněte plochou trysku (2) ze sestavy elektrody (3). POZNÁMKA: Není nutné demontovat sestavu elektrody. Pokud by se sestava elektrody vysunula z pistole, až budete stahovat trysku, vyčistěte ji stlačeným vzduchem, než ji znovu nainstalujete. Dejte pozor, abyste neohnuli elektrodu. Držák elektrody (3A) se našroubuje do sestavy. Jak držák, tak elektrodu je možné vyměnit. 3. Namontujte novou trysku na sestavu elektrody dávejte pozor, abyste elektrodu neohnuli. Tryska zapadne do sestavy elektrody. 4. Nasaďte matici trysky na trysku a našroubujte ji na těleso pistole po směru hodinových ručiček, dokud čelo matice trysky nedosedne na osazení na tělese pistole. POZNÁMKA: Zkosený držák elektrody v sestavě elektrody byl zkonstruován pro optimální čištění při změně barvy na systémech používajících ploché stříkací trysky. S tímto zkoseným držákem elektrody není možné použít kónické usměrňovače A Obrázek 4 1 Demontáž a instalace ploché trysky P/N

21 Provoz 4 3 Výměna volitelných usměrňovačů nebo kónických trysek VAROVÁNÍ: Před provedením tohoto postupu vypněte stříkací pistoli a uzemněte elektrodu. Nedodržení těchto varovných pokynů může mít za následek vážný úraz elektrickým proudem. POZNÁMKA: Držák elektrody dodaný s pistolí musíte vyměnit, chcete-li použít volitelné kónické usměrňovače. Více informací o sadě kónické trysky potřebné pro tuto přestavbu najdete v části Volitelná výbava. 1. Viz obrázek 4 2. Chcete-li vyměnit usměrňovač (4), opatrně ho vytáhněte ze sestavy elektrody (3). Pokud měníte pouze usměrňovač, nasaďte nový na sestavu elektrody, dávejte pozor, abyste neohnuli drát elektrody. 2. Chcete-li vyměnit celou trysku, odšroubujte matici trysky (1) proti směru hodinových ručiček. 3. Stáhněte kónickou trysku (2) ze sestavy elektrody. POZNÁMKA: Není nutné demontovat sestavu elektrody (3) z pistole. Pokud by se sestava elektrody vysunula z pistole, až budete stahovat trysku, vyčistěte ji stlačeným vzduchem, než ji znovu nainstalujete. Dejte pozor, abyste neohnuli elektrodu. Držák elektrody (3A) se našroubuje do sestavy. Jak držák, tak elektrodu je možné vyměnit. 4. Nasaďte novou kónickou trysku na sestavu elektrody. Tryska zapadne do sestavy elektrody. 5. Našroubujte matici trysky na těleso pistole, dokud čelo matice trysky nedosedne na osazení na tělese pistole. 6. Namontujte nový usměrňovač na sestavu elektrody, dávejte pozor, abyste elektrodu neohnuli A Obrázek 4 2 Výměna volitelných usměrňovačů a kónických trysek P/N

22 4 4 Provoz P/N

23 Údržba 5 1 Část 5 Údržba VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. P/N

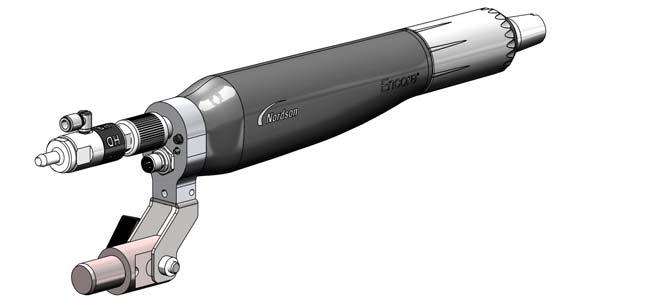

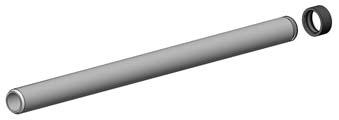

24 5 2 Údržba Každodenní údržba POZNÁMKA: V závislosti na vaší konkrétní aplikaci může být provádění tohoto postupu potřebné každý den. Jestliže pravidelně provádíte změny barvy pomocí centrální jednotky přívodu prášku, je vnitřek stříkací pistole pročištěn při každé změně barvy. Je-li tomu tak, provádějte tento postup každé 2 až 3 dny. Viz obrázek Propláchněte stříkací pistole, pak je vypněte. 2. Odšroubujte matici trysky (1) a demontujte trysku (2). 3. Vytáhněte sestavu elektrody (3) z pistole. 4. Abyste mohli vytáhnout přední práškovou trubici (5) z přední části pistole, musíte zasunout kleště s dlouhými a úzkými čelistmi do přední práškové trubice (5). Opřete čelisti kleští o vnitřní stěny přední práškové trubice a vytáhněte trubici a její těsnění (4, 6) z přední části tělesa pistole A Obrázek 5 1 Údržba - Na obrázku pistole upevněná na tyči bez otočného držáku 1. Matice trysky 4. Těsnění 2. Tryska 5. Přední prášková trubice 3. Sestava elektrody 6. Těsnění přední práškové trubice 26. Automatický difuzér A. Hadice pro přívod prášku P/N

25 Údržba Odpojte hadici pro přívod prášku (A) od automatického difuzéru Encore HD (26). 6. Všechny demontované díly očistěte nízkotlakou vzduchovou pistolí. Poté je otřete kusem čisté suché látky. 7. Usazený natavený prášek opatrně odstraňte pomocí dřevěného nebo plastového kolíku či podobného nástroje. Nepoužívejte nástroje, které by mohly způsobit poškrábání plastového povrchu. Ve vzniklých rýhách by docházelo k usazování a připékání prášku. POZNÁMKA: V případě potřeby použijte k očištění dílů kus látky navlhčený izopropylem nebo etylalkoholem. Před čištěním dílů alkoholem odstraňte O-kroužky a těsnění. Pistoli však do alkoholu neponořujte. Nepoužívejte žádná jiná rozpouštědla. 8. Zkontrolujte práškovou trubici, těsnění, sestavu elektrody, porézní trubičku, adaptér s ozubem a trysku, zda nejeví známky opotřebení. Opotřebované nebo poškozené díly vyměňte. 9. Nasaďte těsnění na konce práškové trubice, pokud jste je demontovali. 10. Namontujte práškovou trubici do pistole, až se těsnění opře o přední čelo pistole. 11. Namontujte sestavu elektrody do pistole tak, aby se konec sestavy elektrody nasunul do těsnění na konci práškové trubice. 12. Nasaďte trysku na sestavu elektrody a zajistěte ji maticí trysky. Pokud používáte usměrňovače, nasaďte ho na sestavu trysky. P/N

26 5 4 Údržba P/N

27 Vyhledávání závad 6 1 Část 6 Vyhledávání závad VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. Tyto postupy při odstraňování závad postihují pouze nejběžnější problémy. Pokud nevyřešíte problém za pomoci poskytnutých informací, obraťte se na svého zástupce společnosti Nordson. POZNÁMKA: Moduly iflow se používají v řídicí jednotce icontrol pro regulaci proudění vzduchu v čerpadle. Máte-li problémy s moduly iflow, nahlédněte do příruček k systému icontrol. Tabulka pro obecné vyhledávání závad Problém Možná příčina Nápravná opatření 1. Nepravidelný vzor, nestálý nebo nedostatečný proud prášku Je ucpaná stříkací pistole, přívodní hadice prášku nebo čerpadlo Opotřebovaná tryska, usměrňovač nebo sestava elektrody nepříznivě ovlivňují strukturu nástřiku Vlhký prášek Nízký průtok/tlak vzduchu do čerpadla 1. Vyčistěte stříkací pistoli. Demontujte trysku a sestavu elektrody a vyčistěte je. 2. Odpojte přívodní hadici prášku ze stříkací pistole a profoukněte práškovou trubici vzduchovou pistolí. 3. Odpojte přívodní hadici od čerpadla a pistole profoukněte ji. Pokud je přívodní hadice ucpaná práškem, vyměňte ji. 4. Rozeberte čerpadlo a vyčistěte ho. Demontujte, vyčistěte a prohlédněte trysku, usměrňovač a sestavu elektrody. Opotřebené díly vyměňte. Pokud je problémem nadměrné opotřebení nebo natavování, snižte proud průtokového a rozprašovacího vzduchu. Zkontrolujte zdroj prášku, vzduchové filtry a sušičku. Pokud je zdroj prášku znečištěn, vyměňte ho. Upravte průtok/tlak vzduchu do čerpadla. Pokračování... P/N

28 6 2 Vyhledávání závad Problém 2. Vynechávky ve struktuře prášku 3. Nízké zachycení, špatný přenos 4. Žádný kv výstup ze stříkací pistole (na displeji se zobrazuje 0 kv při zapnutí pistole), ale prášek stříká Možná příčina Nesprávné víření prášku v násypném zásobníku Modul iflow je mimo kalibraci Opotřebená tryska nebo usměrňovač Ucpaná sestava elektrody nebo dráha prášku Příliš vysoký proud pistolového vzduchu Nízké elektrostatické napětí Nesprávné zapojení elektrody Nedostatečně uzemněné díly Poškozený kabel pistole Napájecí zdroj stříkací pistole je zkratován Nápravná opatření Zvyšte tlak fluidizačního vzduchu. Pokud problém přetrvává, odstraňte prášek z násypného zásobníku. Vyčistěte nebo vyměňte fluidizační desku, pokud je znečištěná. Proveďte postup vynulování popsaný v Příručce k hardwaru pro systém icontrol. Demontujte a prohlédněte trysku nebo usměrňovač. Opotřebené díly vyměňte. Demontujte sestavu elektrody a vyčistěte ji. Podle potřeby demontujte dráhu prášku a vyčistěte ji. Proud pistolového vzduchu je regulován otvorem o pevné velikosti. Informace o vyhledávání závad naleznete v návodu k vaší řídicí jednotce. Zvyšte elektrostatické napětí. Demontujte trysku a sestavu elektrody. Vyčistěte elektrodu a zkontrolujte, zda na ní nejsou stopy uhlíku nebo poškození. Zkontrolujte odpor elektrody, jak je popsáno na straně 6 4. Pokud je sestava elektrody v pořádku, demontujte napájecí zdroj pistole a zkontrolujte jeho odpor, jak je popsáno na straně 6 4. Zkontrolujte dopravník, řetěz, kladky a háčky na díly, zda na nich není usazený prášek. Odpor mezi díly a zemí musí být 1 megaohm nebo méně. Nejlepších výsledků dosáhnete při 500 ohmech a méně. Proveďte Zkoušky průchodnosti kabelu pistole popsané na straně 6 5. Pokud najdete zkrat nebo sepnuté připojení, vyměňte kabel. Proveďte Zkoušku odporu napájecího zdroje, jak je popsána na straně Žádný kv výstup ze stříkací pistole (na rozhraní se zobrazuje kv výstup), ale prášek stříká Napájecí zdroj stříkací pistole je rozpojený Poškozený kabel pistole Proveďte Zkoušku odporu napájecího zdroje, jak je popsána na straně 6 4. Proveďte Zkoušku průchodnosti kabelu pistole popsanou na straně 6 5. Pokud najdete zkrat nebo sepnuté připojení, vyměňte kabel. Pokračování... P/N

29 Vyhledávání závad 6 3 Problém 6. Nedostatečný proud pistolového vzduchu 7. Slabý proud prášku nebo kolísání proudu prášku 8. Žádné kv při spuštění pistole, proud prášku v pořádku 9. Žádný proud prášku při spuštění pistole, kv v pořádku Možná příčina Hromadění prášku na špičce elektrody Nízký tlak přiváděného vzduchu Ucpaný filtr přiváděného vzduchu nebo plný zásobník filtru - regulátor průtoku kontaminován vodou Vzduchová trubice přelomená nebo ucpaná Čerpadlo není správně sestavené Sběrná trubice ucpaná Příliš málo fluidizačního vzduchu Ucpaná prášková hadice Přelomená prášková hadice Ucpaná dráha prášku do pistole Hodnota kv je nastavena na nulu Zkontrolujte zprávy na obrazovce alarmů. Přívodní vzduch vypnutý Nápravná opatření Proud pistolového vzduchu je regulován otvorem o pevné velikosti. Zkontrolujte trubici pistolového vzduchu a zkontrolujte průtok na výstupní armatuře, když je pistole zapnutá. Informace o vyhledávání závad naleznete v návodu k vaší řídicí jednotce. Tlak vzduchu přiváděného do jednotky icontrol musí být vyšší než 5,86 bar (85 psi). Demontujte zásobník a vylijte vodu/nečistoty. Pole potřeby vyměňte vložku filtru. Systém vyčistěte, podle potřeby vyměňte součásti. Zkontrolujte trubice průtokového a rozprašovacího vzduchu, zda nejsou přelomené. Viz příručka k čerpadlu HDLV. Zkontrolujte, zda sběrnou trubici neucpávají nečistoty nebo pytel (jednotky VBF). Pokud je fluidizační vzduch nastaven příliš nízko, čerpadlo nepracuje s maximální účinností. Profoukněte práškovou hadici stlačeným vzduchem. Zkontrolujte práškovou hadici, zda není přelomená. Zkontrolujte přípojku hadice, práškovou trubici a držák elektrody, zda na nich nejsou známky nárazového natavení nebo nečistot. Podle potřeby vyčistěte stlačeným vzduchem. Nastavte kv na kladnou hodnotu. Postupy při vyhledávání závad naleznete v návodu k vaší řídicí jednotce. Zkontrolujte přívod vzduchu do ovládacího panelu icontrol. P/N

30 6 4 Vyhledávání závad Zkouška odporu napájecího zdroje Pomocí megaohmmetru zkontrolujte odpor napájecího zdroje, a to mezi svorkou zpětné vazby J2-3 na konektoru a kontaktem na přední straně. Odpor by měl být v rozmezí megaohmů. Pokud naměříte nekonečno, vyměňte měřicí sondy. Pokud je odpor mimo tento rozsah, vyměňte napájecí zdroj. J2-1 (ČERVENÝ) OSC J2-3 (ŽLUTÝ) ZPĚTNOVAZEBNÍ megaohmů při 500 V stejn. J2-2 (ČERNÝ) SPOLEČNÉ Obrázek 6 1 Zkouška odporu napájecího zdroje Měření odporu elektrody Pomocí megaohmmetru změřte odpor sestavy elektrody, a to mezi dotekovým kroužkem na zadní straně a drátem elektrody vpředu. Odpor by měl být v rozmezí megaohmů. Pokud není hodnota odporu v tomto rozsahu, vyměňte sestavu elektrody Megaohmů Obrázek 6 2 Měření odporu elektrody P/N

31 Vyhledávání závad 6 5 Zkouška průchodnosti kabelu Použijte běžný ohmmetr ke kontrole průchodnosti kabelů pistole a kabelového svazku. Kabelový svazek pro zásuvku na pistoli Tento kabelový svazek se používá u pistolí upevněných na tyči i pomocí trubky k připojení napájecího zdroje (násobiče napětí) k prodlužovacímu kabelu (pistole upevněná pomocí trubky) nebo kabelu pistole. J2 (ČELNÍ POHLED) HNĚDÝ OSCILÁTOR J2-1 J3-1 MODRÝ SPOLEČNÉ J2-3 J3-2 BÍLÝ ZPĚTNOVAZEBNÍ J2-2 J3-3 ČERNÝ J2-4 ZEMĚ KABELU J2-4 (ČERNÝ) SCHÉMA ZAPOJENÍ J2-3 (MODRÝ) J2-1 (HNĚDÝ) J2-2 (BÍLÝ) J3-1 (HNĚDÝ) J3-2 (MODRÝ) J3-3 (BÍLÝ) J3 (ČELNÍ POHLED) Obrázek 6 3 Kabelový svazek pro zásuvku na pistoli Prodlužovací kabel pistole Tento kabel se používá pouze pro pistole montované pomocí trubky, a to mezi zadní částí tělesa a víčkem. 2 1 SAMČÍ KONEC (J2A) 4 3 J2A-3 J2A-1 J2A-2 J2A-4 SPOLEČNÉ OSCILÁTOR ZPĚTNÁ VAZBA μa GND SPOLEČNÉ OSCILÁTOR ZPĚTNÁ VAZBA μa UZEMNĚNÍ KOSTRY SPIRÁLOVITĚ OVINUTÉ STÍNĚNÍ J2B-3 J2B-1 J2B-2 J2B SAMIČÍ KONEC (J2B) (ČELNÍ POHLED) SCHÉMA ZAPOJENÍ (ČELNÍ POHLED) J2A J2B Obrázek 6 4 Prodlužovací kabel pistole P/N

32 6 6 Vyhledávání závad Kabel pistole Tento kabel je k dispozici v délkách 8, 12 a 16 metrů (26, 39 a 52 stop). Používá se pro pistole upevněné na tyči i pomocí trubky. J1-1 J1-2 J1-3 J1-4 J1-5 J1-6 J1-7 J1-8 NEOBSAZENÝ SPOLEČNÉ OSCILÁTOR ZPĚT V. μa ČERNÝ (20 GA) ČERNÝ ČERVENÝ (20 GA) ČERVENÝ BÍLÝ (22 GA) BÍLÝ SPOLEČNÉ OSCILÁTOR ZPĚT V. μa NEOBSAZENÝ GND ZELENÝ (22 GA) ZELENÝ UZEMNĚNÍ KOSTRY SPIRÁLOVITĚ OVINUTÉ STÍNĚNÍ (ID KABELU) (ID KABELU) ODPORNÍK SCHÉMA ZAPOJENÍ J2-3 J2-1 J2-2 J2-4 J1 NORDSON J2 1 NEOBSAZENÝ 2 (ČERNÝ) 8 (ID KABELU) 3 (ČERVENÝ) 7 (ID KABELU) 4 (BÍLÝ) 6 (ZELENÝ) 5 NEOBSAZENÝ STRANA NAPÁJECÍ JEDNOTKY (J1) (ČELNÍ POHLED) Obrázek 6 5 Kabel pistole ODPOR J1-7 K J1-8 P/N DÉLKA X ODPORNÍK ,0 STOP 6,00 PALCŮ (8 M) 162 OHM + 1 % ,5 STOP 6,00 PALCŮ (12 M) 243 OHM + 1 % ,0 STOP 6,00 PALCŮ (16 M) 324 OHM + 1 % 1 (ČERVENÝ) 2 (BÍLÝ) 4 (ZELENÝ) 3 (ČERNÝ) STRANA PISTOLE (J2) (ČELNÍ POHLED) P/N

33 Opravy 7 1 Část 7 Opravy VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. Výměna dílů opotřebených práškem Následující postup použijte k výměně dílů opotřebených práškem, a to jak u pistolí upevněných pomocí trubky i u pistolí upevněných na tyči. Opotřebované nebo poškozené díly vyměňujte podle potřeby. 1. Viz obrázek 7 6. Stáhněte automatický difuzér (26) z práškové trubice. 2. Odšroubujte matici trysky (1) a demontujte trysku (2) a sestavu elektrody (3). Zkontrolujte trysku a sestavu elektrody, opotřebované nebo poškozené díly vyměňte. 3. Zatlačte na zadní konec práškové trubičky (5) a vytáhněte ji z přední strany pistole. Zkontrolujte těsnění (4) a vyměňte ho, je-li poškozené nebo zdeformované. 4. Nasaďte těsnění na konec práškové trubičky, potom nasaďte práškovou trubičku do tělesa stříkací pistole a zatlačte na ni, dokud se těsnění neopře o přední část pistole. 5. Namontujte sestavu elektrody a trysku a zajistěte ji maticí trysky. 6. Nasaďte přípojku hadice na konec práškové trubičky a utáhnutím přídržné matice zajistěte přípojku hadice Obrázek 7 6 Výměna dílů opotřebených práškem 1. Matice trysky 3. Sestava elektrody 2. Tryska 4. Těsnění 5. Prášková trubička 26. Automatický difuzér

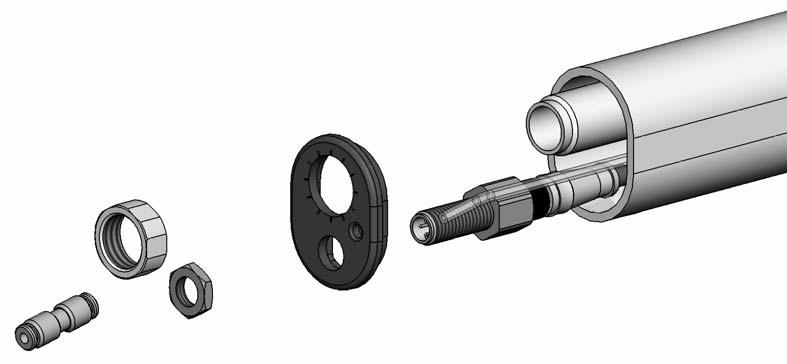

34 7 2 Opravy Oprava pistole upevněné pomocí trubky Rozmontování pistole upevněné pomocí trubky 1. Demontujte trysku, sestavu elektrody, přípojku hadice a práškovou trubici, jak je popsáno v části Výměna dílů opotřebených práškem na straně Viz obrázek 7 7. Demontujte spojku (25) z čiré trubice 4 mm (18). 3. Odpojte kabel pistole (bez zobrazení) ze zásuvky kabelu (20). 4. Odšroubujte matici upínací trubice (24) z upínací trubice (21). 5. Vymontujte matici a pojistnou podložku ze zásuvky kabelu (20). Matici a pojistnou podložku uchovejte pro další použití. 6. Stáhněte víčko (23) z konce pistole Obrázek 7 7 Rozmontování pistole upevněné pomocí trubky Krok 1 z Čirá trubice 4 mm 19. Prodlužovací kabel 20. Zásuvka kabelu 21. Upínací trubice 22. Montážní trubka 23. Víčko 24. Matice upínací trubice 25. Potrubní spojka POZNÁMKA: Je-li vaše pistole vybavená volitelným iontovým kolektorem, musíte ho odmontovat z pistole dříve, než budete moci demontovat montážní trubku. 7. Viz obrázek 7 8. Vytáhněte montážní trubku (22) ze zadní části tělesa (14) a přes upínací trubici (21). 8. Odšroubujte upínací trubici ze zadní části tělesa. 9. Odpojte prodlužovací kabel (19) ze zásuvky kabelového svazku (15). 10. Odpojte čirou trubici 4 mm (18) z armatury s ozubem (13). 11. Pokud vyměňujete prodlužovací kabel, demontujte zásuvku kabelu(20). Pokud ne, můžete je nechat zapojené.

35 Opravy Iontový kolektor Montážní otvor (měl by mířit proti přední straně pistole) Obrázek 7 8 Rozmontování pistole upevněné pomocí trubky Krok 2 z Armatura s ozubem 14. Zadní část tělesa pistole 15. Zásuvka kabelového svazku 18. Čirá trubice 4 mm 19. Prodlužovací kabel 20. Zásuvka kabelu 21. Upínací trubice 22. Montážní trubka 12. Viz obrázek 7 9. Demontujte dva šroubů s hlavou pro nástrčný klíč (17) a pojistné podložky(17a) ze zadní části tělesa pistole (14). 13. Opatrně stáhněte zadní část tělesa pistole dostatečně daleko z přepážky (8), abyste odpojili kabelový svazek napájecího zdroje (11) ze zásuvky kabelového svazku(15) a trubičku sestavy filtru (6A) z armatury s ozubem uvnitř zadní části tělesa. 6A A Obrázek 7 9 Rozmontování pistole upevněné pomocí trubky Krok 3 z 5 6A. Trubice sestavy filtru 8. Přepážka 11. Kabelový svazek napájecího zdroje 14. Zadní část tělesa pistole 15. Zásuvka kabelového svazku 17. Šrouby s hlavou pro nástrčný klíč 17A. Pojistné podložky 14. Viz obrázek Pomocí šestihranného klíče 1 / 8 palce odšroubujte dvě matice s vnitřním šestihranem (10) a šroubovou destičku (9) z přepážky (8). Potom demontujte přepážku z tělesa pistole (6), kabelový svazek napájecího zdroje prostrčte skrz přepážku.

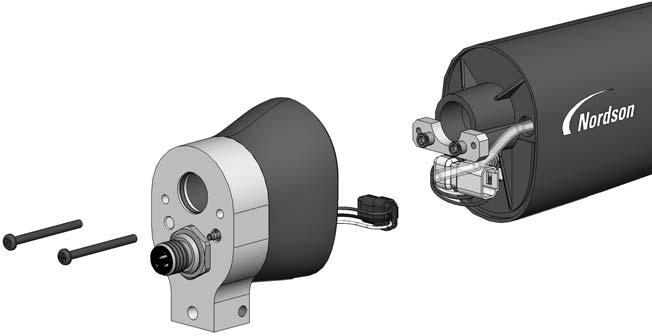

36 7 4 Opravy Rozmontování pistole upevněné pomocí trubky (pokr.) 15. Vysuňte napájecí zdroj (11) z tělesa pistole. 16. Čirá 4 mm trubička (6A) v tělese pistole je součástí sestavy vzduchového filtru, který zajišťuje pistolový vzduch. Chcete-li vyměnit sestavu vzduchového filtru, vytáhněte ji z přední strany tělesa pistole. 17. Těsnění (7) je upevněné k přepážce pomocí lepidla citlivého na tlak. Pokud je těsnění poškozené, vyměňte ho za nové. * Při montáži použijte přípravek Loctite A * 9 8 Žebro Drážka Obrázek 7 10 Rozmontování pistole upevněné pomocí trubky Krok 4 z 5 6 Těleso pistole 6A. Trubice sestavy filtru 7. Těsnění 8. Přepážka 9. Šroubová destička 10. Matice s vnitřním šestihranem 11. Napájecí zdroj 18. Viz obrázek Chcete-li rozmontovat sestavu zadní části tělesa, demontujte šroub (12) a armaturu s ozubem (13) zevnitř zadní části tělesa pistole (14). Potřebujete k tomu imbusový klíč 3 mm a nástrčný klíč 1/4 palce. 19. Demontujte matici (15A) ze zásuvky, vytáhněte zemnicí destičku (16) ze zadní části tělesa pistole a protáhněte zásuvku kabelového svazku skrz těleso. POZNÁMKA: Při opětovné montáži zajistěte zemnicí kabelové očko k zadní části tělesa pistole pomocí šroubu (12) a pojistné podložky (12A) a utáhněte šroub momentem 2,5 Nm A 12 12A Zemnicí kabelové očko 15A 13 Obrázek 7 11 Rozmontování pistole upevněné pomocí trubky Krok 5 z Šroub 12A. Pojistná podložka 13. Armatura s ozubem a pojistná podložka 14. Zadní část tělesa pistole 15. Zásuvka kabelového svazku 15A. Matice zásuvky 16. Zemnicí destička

37 Opravy 7 5 Smontování pistole upevněné pomocí trubky POZNÁMKA: Pokud máte sadu, která kombinuje napájecí zdroj a část tělesa, přeskočte krok 1 a přejděte ke kroku Viz obrázek Nasaďte napájecí zdroj (11) do tělesa pistole (6), dohlédněte na to, by žebro na tělese pistole zapadlo do drážky na napájecím zdroji. Napájecí zdroj pevně zatlačte do tělesa pistole. 2. Protáhněte kabelový svazek napájecího zdroje skrz přepážku (8), potom namontujte přepážku a šroubovou destičku (9) na kolíky v tělese pistole. Naneste lepidlo na zajištění závitů Loctite222 na matice s vnitřním šestihranem (10) a zašroubujte je na kolíky. Matice utáhněte na 0,45 Nm pomocí šestihranného klíče 1 / 8 palce. 3. Viz obrázek 7 9. Připojte zásuvku kabelového svazku (15) ke kabelovému svazku napájecího zdroje (11). Zastrčte zásuvku s kabelovým svazkem (11, 15) do sestavy zadní části tělesa do naznačených pozic. 4. Připojte trubičku sestavy filtru (6A) na armaturu s ozubem uvnitř zadní části tělesa. Zasuňte další čirou vzduchovou trubici do tělesa pistole, potom namontujte zadní část tělesa na přepážku pomocí šroubů (17) a pojistných podložek (17A). 5. Viz obrázek 7 8. Zašroubujte upínací trubici (21) do zadní části tělesa (14). 6. Připojte prodlužovací kabel (19) k zásuvce kabelového svazku v sestavě zadní části tělesa. 7. Připojte čirou 4 mm trubici (18) na armaturu s ozubem v zadní části tělesa. 8. Nasměrujte montážní trubku (22) s otvorem iontového kolektoru směřujícím k přední části pistole. POZNÁMKA: Pokud byl iontový kolektor v minulosti nainstalován směrem k zadní části sestavy, umístěte montážní otvor směrem k přední části pistole. Aby byl možný přístup k zemnicí destičce, je třeba zajistit správnou orientaci. 9. Viz obrázek 7 8. Připojte prodlužovací kabel (19) k zásuvce (20) ve víčku (23). 10. Protáhněte konce prodlužovacího kabelu a trubičky do konce montážní trubky, potom nasuňte montážní trubku na upínací trubici a sestavu zadní části tělesa. 11. Nasaďte víčko na montážní trubku, upínací trubici (21) a čirou trubici 4 mm (18) protáhněte skrz víčko. 12. Zajistěte zásuvku kabelu (20) k víčku pomocí pojistné podložky a matice. 13. Našroubujte matici upínací trubice (24) na upínací trubici a pevně ji utáhněte. 14. Namontujte spojku (25) na čirou trubici 4 mm. 15. Namontujte práškovou trubici, sestavu elektrody, trysku, matici trysky a přípojku hadice, jak je popsáno v části Výměna dílů opotřebených práškem na straně 7 1.

38 7 6 Opravy Oprava pistole upevněné pomocí trubky Rozmontování pistole upevněné na tyči 1. Demontujte trysku, sestavu elektrody, přípojku hadice a práškovou trubici, jak je popsáno v části Výměna dílů opotřebených práškem na straně Viz obrázek Demontujte dva šrouby s hlavou pro nástrčný klíč (17) a pojistné podložky(17a) ze zadní části tělesa pistole (14). 3. Opatrně stáhněte sestavu zadní část tělesa dostatečně daleko z přepážky (8), abyste odpojili kabelový svazek napájecího zdroje (11) ze zásuvky kabelového svazku(15) a trubičku sestavy filtru (10) z armatury s ozubem uvnitř zadní části tělesa A 17 17A Obrázek 7 12 Rozmontování pistole upevněné na tyči Krok 1 z 3 6A. Trubice sestavy filtru 8. Přepážka 11. Kabelový svazek napájecího zdroje 14. Zadní část tělesa 15. Zásuvka kabelového svazku 17. Šrouby s hlavou pro nástrčný klíč 17A. Pojistné podložky 4. Viz obrázek Pomocí šestihranného klíče 1 / 8 palce odšroubujte dvě matice s vnitřním šestihranem (10) a šroubovou destičku (9) z přepážky (8). Potom demontujte přepážku z tělesa pistole (6), kabelový svazek napájecího zdroje prostrčte skrz přepážku. 5. Vysuňte napájecí zdroj (11) z tělesa pistole. 6. Čirá trubička (6A) v tělese pistole je součástí sestavy vzduchového filtru, který zajišťuje pistolový vzduch. Chcete-li vyměnit sestavu vzduchového filtru, vytáhněte ji z přední strany tělesa pistole. 7. Těsnění (7) je upevněné k přepážce pomocí lepidla citlivého na tlak. Pokud je těsnění poškozené, vyměňte ho za nové.

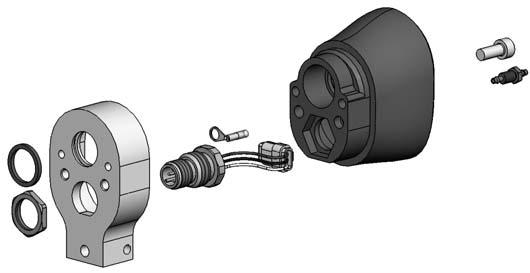

39 Opravy 7 7 * Při montáži použijte přípravek Loctite A 10* Žebro Drážka Obrázek 7 13 Rozmontování pistole upevněné na tyči Krok 2 z 3 6. Čirá trubice 4 mm 6A. Trubice sestavy filtru 7. Těsnění 8. Přepážka 9. Šroubová destička 10. Matice s vnitřním šestihranem 11. Zdroj prášku 8. Viz obrázek Chcete-li rozmontovat sestavu zadní části tělesa, demontujte šroub (12), pojistnou podložku (12A) a armaturu s ozubem a pojistnou podložkou (13) zevnitř zadní části tělesa pistole (14). Potřebujete k tomu imbusový klíč 3 mm a nástrčný klíč 1/4 palce. 9. Demontujte matici (15A) ze zásuvky (15), vytáhněte nástavec ze zadní části tělesa pistole a protáhněte zásuvku kabelového svazku skrz těleso. 10. Zkontrolujte X-kroužek (18) v nástavci (16) a vyměňte ho, je-li poškozený. POZNÁMKA: Při opětovné montáži zajistěte zemnicí kabelové očko k zadní části tělesa pistole pomocí šroubu (12) a utáhněte ho momentem 2,5 Nm A Zemnicí kabelové očko 15A 13 Obrázek 7 14 Rozmontování pistole upevněné na tyči Krok 3 z Šroub 12A. Pojistná podložka 13. Armatura s ozubem a pojistná podložka 14. Zadní část tělesa 15. Zásuvka a kabelový svazek 15A. Matice zásuvky 16. Nástavec pro montáž na tyč 18. X-kroužek

40 7 8 Opravy Smontování pistole upevněné na tyči POZNÁMKA: Pokud máte sadu, která kombinuje napájecí zdroj a část tělesa, přeskočte krok 1 a přejděte ke kroku Viz obrázek Nasaďte napájecí zdroj (11) do tělesa pistole (6), dohlédněte na to, by žebro na tělese pistole zapadlo do drážky na napájecím zdroji. Napájecí zdroj pevně zatlačte do tělesa pistole. 2. Protáhněte kabelový svazek napájecího zdroje skrz přepážku (8), potom namontujte přepážku a šroubovou destičku (9) na kolíky v tělese pistole. Naneste lepidlo Loctite 222 na matice s vnitřním šestihranem (10), potom našroubujte matice a kolíky a utáhněte je momentem 0,45 Nm pomocí šestihranného klíče 1 / 8 palce. 3. Viz obrázek Připojte zásuvku kabelového svazku (15) ke kabelovému svazku napájecího zdroje (11). Zastrčte zásuvku s kabelovým svazkem (11, 15) do sestavy zadní části tělesa do naznačených pozic. 4. Připojte čirou trubičku filtru (6A) na armaturu s ozubem uvnitř sestavy zadní části tělesa (14). Zasuňte další čirou vzduchovou trubici do tělesa pistole, potom namontujte sestavu zadní části tělesa na přepážku pomocí šroubů (17) a pojistných podložek (17A). 5. Namontujte práškovou trubici, sestavu elektrody, trysku, matici trysky a přípojku hadice, jak je popsáno v části Výměna dílů opotřebených práškem na straně 7 1.

41 Náhradní díly 8 1 Část 8 Náhradní díly Úvod Chcete-li objednat náhradní díly, zavolejte středisko zákaznické podpory Nordson Industrial Coating na čísle (800) nebo se obraťte na místního zástupce společnosti Nordson. Použití ilustrovaného seznamu náhradních dílů Čísla uvedená ve sloupci Poloha odpovídají číslům, která příslušné náhradní díly identifikují na ilustracích následujících za každým seznamem dílů. Kód NS (Bez zobrazení) označuje, že díl uvedený v seznamu není v příslušné ilustraci vyobrazen. Pomlčka ( ) je použita tehdy, jestliže číslo náhradního dílu platí pro všechny náhradní díly v příslušné ilustraci. Číslo ve sloupci P/N je číslo dílu používané společností Nordson Corporation. Řada pomlček v tomto sloupci ( ) znamená, že náhradní díl nelze objednávat samostatně. Ve sloupci Označení je uveden název náhradního dílu a kde je to zapotřebí, také jeho rozměry a další charakteristiky. Odrážky vyjadřují vztahy mezi sestavami, podsestavami a díly. Jestliže objednáte sestavu, bude zahrnovat i položky 1 a 2. Jestliže objednáte položku 1, bude zahrnovat i položku 2. Jestliže objednáte položku 2, obdržíte pouze položku 2. Číslo uvedené ve sloupci Počet udává množství potřebné na jednotku, sestavu nebo podsestavu. Kód AR (Dle potřeby) se používá tehdy, jestliže se číslo dílu vztahuje k hromadné položce objednávané ve větších množstvích nebo jestliže množství v sestavě závisí na verzi nebo modelu výrobku. Písmena ve sloupci Upozornění znamenají odkazy na poznámky uvedené na konci každého seznamu náhradních dílů. Tyto poznámky obsahují důležité informace týkající se používání a objednávání. Proto je jim třeba věnovat obzvláštní pozornost. Položka P/N Popis Počet Poznámka Sestava Podsestava 2 A P/N 1

42 8 2 Náhradní díly Díly pistolí upevněných pomocí trubky 3 3A 3B 2 1 6A A Obrázek 8 16 Díly pistolí upevněných pomocí trubky

43 Náhradní díly 8 3 Seznam dílů standardní pistole délky 5 stop upevněné pomocí trubky Viz obrázek Položka P/N Popis Počet Poznámka GUN, auto, tube mount, Encore HD, 5 ft 1 E GUN, auto, tube mount, Encore HD, 5 ft PVC 1 E NUT, nozzle, handgun, Encore NOZZLE, flat spray, 4 mm, Encore 1 A ELECTRODE ASSEMBLY, Encore, flat spray 1 D 3A ELECTRODE, spring contact, packaged 1 3B HOLDER, electrode, M3, flat spray, Encore 1 D SEAL, tube, powder TUBE, powder, tube mount, auto, Encore, 5 ft 1 E KIT, negative power supply/auto body, Encore 1 F 6A FILTER ASSEMBLY, handgun GASKET, multiplier cover, handgun, Encore BULKHEAD, body, front, auto, Encore PLATE, screw NUT, Allen, 4 40, stainless steel SCREW, socket, M5 x 0.8 x 12, zinc WASHER, lock, internal, M5, zinc FITTING, bulkhead, barbed, dual, x 4 mm tubing BODY, gun, rear, auto, Encore RECEPTACLE, gun harness PLATE, grounding SCREW, socket head, M3 x 35 mm 2 17A WASHER, lock, internal, M3, steel, zinc TUBING, polyurethane, 4 mm OD, clear (6 ft) AR B CABLE, extension, auto, Encore, 1196 mm RECEPTACLE, M12, male/female, 4P TUBE, clamp 1 22A TUBE, mount, auto, Encore, 5 ft 1 E 22B TUBE, mount, auto, Encore, 5 ft, PVC 1 E CAP, end, tube mount NUT, clamp, tube mount UNION, straight, 4 mm tube DIFFUSER, external, Encore HD auto packaged O-RING, silicone, x x PLUG, tube mount, kit, auto, Encore 1 NS CLAMP, hose, OD 1 NS CLAMP, hose, Snap it 1 NS NOZZLE, flat spray, 2.5 mm, Encore 1 A Pokračování...

44 8 4 Náhradní díly Položka P/N Popis Počet Poznámka POZNÁMKA A: Úplný seznam dostupných plochých trysek, kónických trysek a deflektorů najdete v části Volitelná výbava. B: Hromadná položka, objednávejte v přírůstcích jedné stopy. C: Pro použití s 11 mm (1/2 palcovou) hadicí. D: Pouze pro použití s plochou tryskou. V části Volitelná výbava naleznete sestavy/díly pro použití s kónickými tryskami a deflektory. E: Typ materiálu použitý pro upevnění pomocí trubky určuje typ stříkací pistole. F: Podle konkrétní aplikace: Pokud je potřeba kladná polarita napájecího zdroje, objednejte díl číslo Napájecí zdroj s kladnou polaritou se prodává odděleně od tělesa pistole. AR: Dle potřeby NS: Bez zobrazení

45 Náhradní díly 8 5 Díly pistolí upevněných na tyči 3 3A 3 B 2 1 6A A Obrázek 8 17 Díly pistolí upevněných na tyči 27 26

46 8 6 Náhradní díly Seznam dílů pistolí upevněných na tyči Viz obrázek POZNÁMKA: Kabely pro pistoli upevněnou na tyči jsou součástí volitelného příslušenství. Nabízené kabely viz Volitelné příslušenství, Kabely na straně 9 2. Položka P/N Popis Počet Poznámka GUN, auto, bar mount, Encore HD NUT, nozzle, handgun, Encore NOZZLE, flat spray, 4 mm, Encore 1 A ELECTRODE ASSEMBLY, Encore, flat spray 1 C 3A ELECTRODE, spring contact 1 3B HOLDER, electrode, M3, flat spray, Encore 1 C SEAL, tube, powder TUBE, powder, bar mount, auto, Encore KIT, neg power supply/auto body, Encore 1 B 6A FILTER ASSEMBLY, handgun GASKET, multiplier cover, handgun, Encore BULKHEAD, body, front, auto, Encore PLATE, screw NUT, Allen, 4 40, stainless steel SCREW, socket, M5 x 0.8 x 12, zinc WASHER, lock, internal, M5, zinc FITTING, bulkhead, barbed, dual, x 4 mm 1 tubing BODY, gun, rear, auto, Encore RECEPTACLE, gun harness ADAPTER, mount, bar SCREW, socket head, M3 x 35 mm 1 17A WASHER, lock, internal, M3, steel, zinc QUAD RING, Viton, in. ID x in DIFFUSER, external, Encore HD auto packaged O RING, silicone, x x KNOB, T handle WASHER, flat, 0.34 x 0.74 x 0.06 in., nylon ADAPTER, tube, mount, bar SCREW, set, flat, M8 x 20, black BALL, chrome steel, 6.5 mm diameter, 25, C BRACKET, mount, bar SCREW, button, socket, M5 x 10 2 NS CLAMP, hose, OD 1 NS CLAMP, hose, Snap it 1 NS NOZZLE, flat spray, 2.5 mm, Encore 1 A Pokračování...

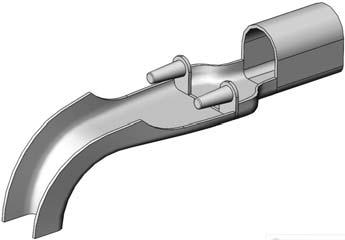

47 Náhradní díly 8 7 Položka P/N Popis Počet Poznámka POZNÁMKA A: Úplný seznam dostupných plochých trysek, kónických trysek a deflektorů najdete v části Volitelná výbava. B: Podle konkrétní aplikace: Pokud je potřeba kladná polarita napájecího zdroje, objednejte díl číslo Napájecí zdroj s kladnou polaritou se prodává odděleně od tělesa pistole. C: Pouze pro použití s plochou tryskou. V části Volitelná výbava naleznete sestavy a díly pro použití s kónickými tryskami a deflektory. NS: Bez zobrazení Externí difuzér pro automatické pistole Encore HD Viz obrázek Tento externí difuzér se dodává s automatickými stříkacími pistolemi Encore HD. Položka P/N Popis Počet Poznámka DIFFUSER, external, Encore HD auto pkgd ADAPTER, hose, diffuser, Encore HD O RING, silicone, x x HOUSING, external diffuser, Encore HD O RING, silicone, x x RETAINER, connector, hose, univ, auto, Encore ADAPTER, diffuser, Encore HD O RING, silicone, x x ELBOW, M5 x 6 mm tube Obrázek 8 18 Externí difuzér Encore HD

48 8 8 Náhradní díly

49 Volitelné příslušenství 9 1 Část 9 Volitelné příslušenství Volitelná pistole délky 6 stop upevněná pomocí trubky Nákresy dílů viz obr a seznam všech ostatních dílů viz Seznam dílů standardní pistole délky 5 stop upevněné pomocí trubky. Položka P/N Popis Počet Poznámka GUN, auto, tube mount, Encore HD, 6 ft TUBE, powder, tube mount, auto, Encore, 6 ft CABLE, extension, auto, Encore, 1496 mm TUBE, clamp, 6 ft TUBE, mount, auto, Encore, 6 ft 1 Závěsný držák hadice Obrázek 9 1 Volitelný závěsný držák hadice Viz obrázek 9 1. Závěsný držák hadice se montuje k pistolím upevněným pomocí trubky pro zavěšení práškové hadice, vzduchového potrubí a kabelu pistole. P/N Popis Poznámka HANGER, hose, automatic gun

50 9 2 Volitelné příslušenství Kabely Těmito kabely je stříkací pistole připojená k řídicí jednotce pistole (integrované řídicí jednotce Encore HD icontrol). P/N Popis Poznámka CABLE, auto, Encore, 8 meter (26.25 ft) CABLE, auto, Encore, 12 meter (39.4 ft) CABLE, auto, Encore, 16 meter (52.5 ft) CABLE, extension, Encore, 4 meter (13.1 ft) Ploché trysky Viz obrázek 9 2. Ploché stříkací trysky 2,5 a 4 mm se dodávají se stříkací pistolí. Všechny jiné ploché stříkací trysky jsou volitelné ,5 mm plochá stříkací tryska mm plochá stříkací tryska mm plochá stříkací tryska mm plochá stříkací tryska Obrázek 9 2 Ploché trysky Křížové trysky stupňová křížová tryska stupňová křížová tryska ,5 mm korunová tryska Obrázek 9 3 Křížové trysky

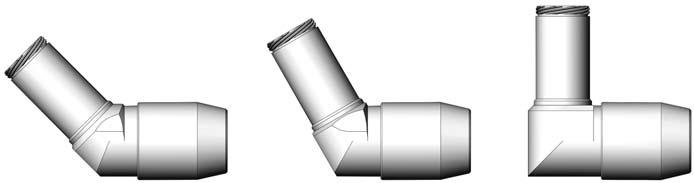

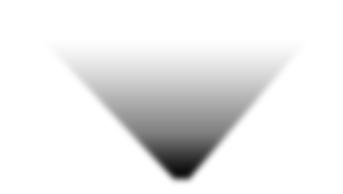

51 Volitelné příslušenství 9 3 Rohová stříkací tryska s úhlem 45 stupňů Viz obrázek 9 4. Struktura nástřiku Typ štěrbiny Použití Široký vějířovitý tvar kolmý k ose stříkací pistole Šikmá, příčná štěrbina Příruby a vybrání P/N Popis Poznámka NOZZLE, corner spray, Encore Obrázek 9 4 Rohová stříkací tryska, 45 stupňů Přímá stříkací tryska s plochým nástřikem pod úhlem 45 stupňů Viz obrázek 9 5. Struktura nástřiku Typ štěrbiny Použití Úzký vějířovitý tvar rovnoběžný s osou stříkací pistole Tři šikmé štěrbiny rovnoběžné s osou stříkací pistole Nanášení vrstev na horní a spodní plochy dílů; typicky bez vkládání a vyjímání dílů P/N Popis Poznámka NOZZLE, 45 degree, flat spray, Encore Obrázek stupňová plochá tryska

52 9 4 Volitelné příslušenství Kónická tryska, usměrňovače a sestava elektrody Viz obrázek 9 6. Kónická tryska a usměrňovače se musí používat s držákem elektrody pro kónickou trysku. Tyto díly jsou volitelné a musí se objednávat samostatně. Kónická tryska a usměrňovače Kónická tryska mm deflektor mm deflektor mm deflektor mm deflektor Všechny usměrňovače obsahují O-kroužek z vitonu, 3 mm x 1,1 mm široký Obrázek 9 6 Kónická tryska a usměrňovače Sada kónické trysky Obrázek 9 7 Sada kónické trysky Položka P/N Popis Počet Poznámka KIT, conical nozzle, Encore DEFLECTOR, 26mm NOZZLE, conical ELECTRODE HOLDER, conical 1

53 Volitelné příslušenství 9 5 Sestava elektrody pro kónickou trysku Obrázek 9 8 Sestava elektrody pro kónickou trysku Položka P/N Popis Počet Poznámka ELECTRODE ASSEMBLY, conical, Encore ELECTRODE SUPPORT ELECTRODE ELECTRODE HOLDER, Conical 1 Šikmý stříkací nástavec Encore Viz obrázek 9 9. Šikmé stříkací nástavce Encore jsou k dispozici ve verzích 45, 60 a 90 stupňů. Jsou navrženy pro použití na automatických práškových stříkacích pistolích Encore a umožňují stříkání prášku pod různými úhly vzhledem k orientaci připevnění pistole. Všechny šikmé stříkací nástavce jsou volitelné. V provozních pokynech P/N najdete informace týkající se dílů, servisních sad a mnohého dalšího. 45 stupňů Nástavní 60 stupňů Nástavní 90 stupňů Nástavní Obrázek 9 9 Šikmé stříkací nástavce Položka P/N Popis Poznámka EXTENSION, spray, 45 degree, Encore EXTENSION, spray, 60 degree, Encore EXTENSION, spray, 90 degree, Encore

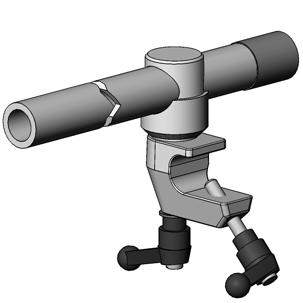

54 9 6 Volitelné příslušenství Montážní sestavy pro pistole upevněné pomocí trubky Všechny montážní sestavy jsou volitelné. Standardní držák Otočný držák Obrázek 9 10 Sestavy držáků pro pistole upevněné pomocí trubky Sestava standardního držáku Položka P/N Popis Počet Poznámka MOUNT, assembly, automatic gun HANDLE, adjustment, 3 / 8-16 x 1.77 in. 1 2 MOUNT, clamp, automatic gun 1 3 MOUNT, sleeve, automatic gun SCREW, socket, 3 / 8-16 x 1.00 in., zinc 3 Sestava otočného držáku Položka P/N Popis Počet Poznámka MOUNT, tube holder, assembly HANDLE, adjustment, 3 / 8-16 x 1.77 in WASHER, flat, x x in., zinc HANDLE, adjustment, 3 / 8-16 x 2.75 in. 1 4 MOUNT, clamp, automatic gun 1 5 MOUNT, sleeve, automatic gun SCREW, socket, 3 / 8-16 x 1.00 in., zinc 3

55 Volitelné příslušenství 9 7 Sestava držáku s výliskem Tato sestava se používá k montáži pistole upevněné pomocí trubky na pevnou konzolu upevněnou k výlisku s T-drážkou Obrázek 9 11 Montážní skupina s protlačovaným výliskem pro pistole upevněné pomocí trubky Položka P/N Popis Počet Poznámka PLATE, adapter, support, gun bar assembly MOUNT, sleeve, with screws, automatic SCREW, socket, 3 / 8-16 x 1.00 in., zinc SCREW, socket, M8 x 30, zinc PLATE, attachment, support, gun bar NUT, T slot, steel, M8 2

56 9 8 Volitelné příslušenství Tyč pistole pro pistole upevněné na tyči Tyč pistole patří do volitelného příslušenství. Upevňuje se na montážní tyče o průměru 1 palec Obrázek 9 12 Tyč pistole pro pistole upevněné na tyči Položka P/N Popis Počet Poznámka GUN BAR, aluminum, 1.25 in. OD x 4 ft., assembly BODY, locking, 1.25 in. diameter ROD, adjusting, aluminum, 1.25 in. OD x 4 ft SLEEVE, locking, 1.25 in. diameter BODY, adjust mounting HANDLE, adjust, 3 / 8-16 x 1.77 in HANDLE, adjust, 3 / 8-16 x 2.75 in WASHER, flat, x x in., zinc 1

57 Volitelné příslušenství 9 9 Sada iontového kolektoru Sada iontového kolektoru je volitelná. Lze ji použít na libovolném modelu automatické pistole Encore HD Obrázek 9 13 Sada iontového kolektoru Položka P/N Popis Počet Poznámka KIT, collector, ion, Encore HD ROD, ion collector, offset POST, collector, ion SCREW, socket head, M4 x 0.7 x 8 mm SCREW, set, nylon tip, M10 x 10, black SCREW, set, nylon tip, M5 x 8, black TIP, ion collector, multi point ŠROUB, vybrání, rekt., M3 x 8, zinek 1

58 9 10 Volitelné příslušenství
