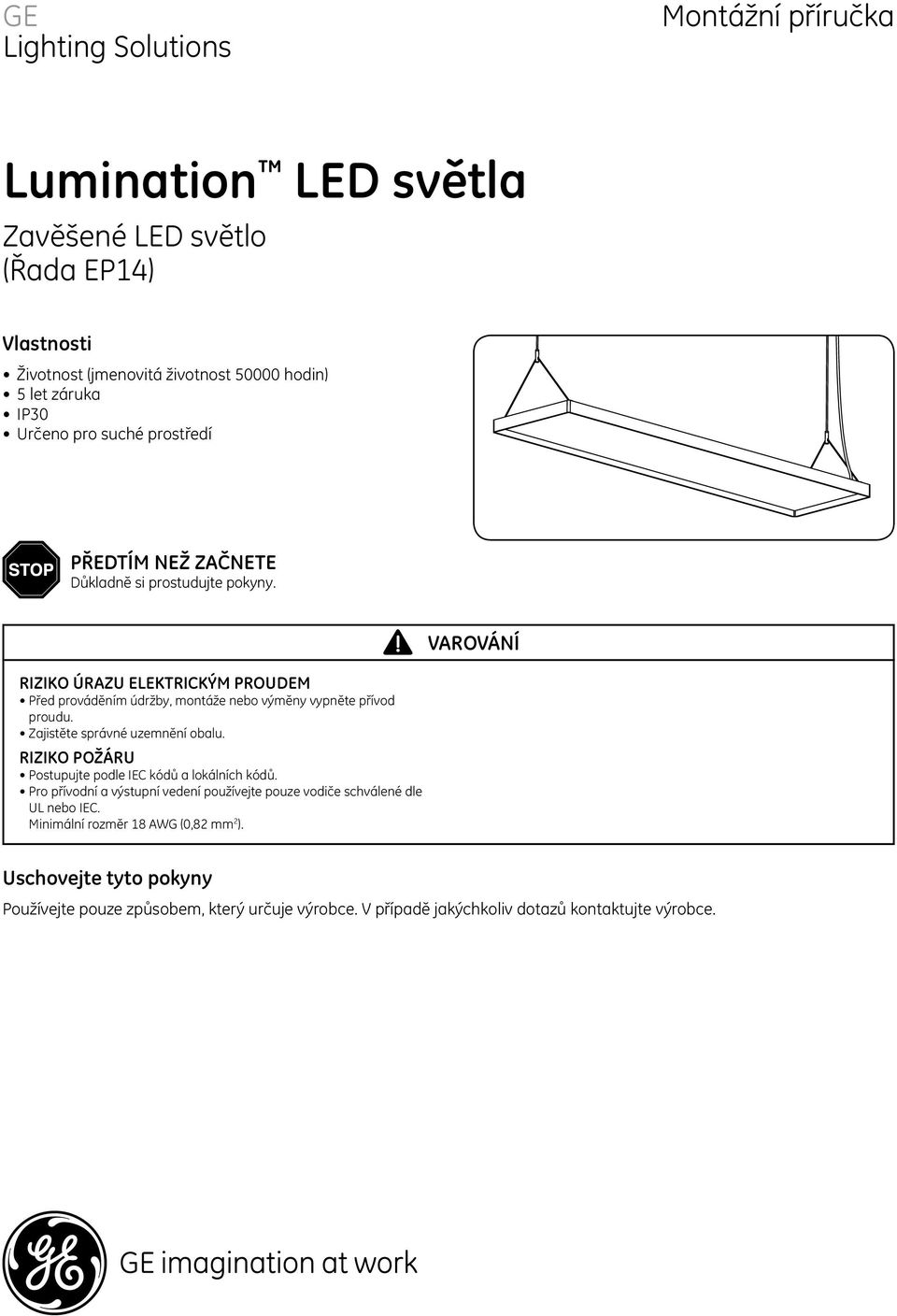

1 GE Lighting Solutions Montážní příručka Lumination LED světla Zavěšené LED světlo (Řada EP14) Vlastnosti Životnost (jmenovitá životnost hodin) 5 let záruka IP30 Určeno pro suché prostředí PŘEDTÍM NEŽ ZAČNETE Důkladně si prostudujte pokyny. RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM Před prováděním údržby, montáže nebo výměny vypněte přívod proudu. Zajistěte správné uzemnění obalu. RIZIKO POŽÁRU Postupujte podle IEC kódů a lokálních kódů. Pro přívodní a výstupní vedení používejte pouze vodiče schválené dle UL nebo IEC. Minimální rozměr 18 AWG (0,82 mm 2 ). VAROVÁNÍ Uschovejte tyto pokyny Používejte pouze způsobem, který určuje výrobce. V případě jakýchkoliv dotazů kontaktujte výrobce.

2 Stanovení vzdálenosti mezi kryty Montáž jednoho světla: Kryty 1179 mm (46,4") (vzdálenosti mezi kryty) Světlo Montáž více světel v sérii: 1193 mm (47") 1193 mm (47") První světlo Druhé světlo Třetí světlo Čtvrté světlo Páté světlo Vzdálenost mezi kryty pro levé a pravé světlo = 1193 mm (47") Vzdálenost mezi kryty pro světla ve středu = Příklad: Pro instalaci pěti světel v sérii, musí být vzdálenost mezi kryty pro první světlo (vlevo) a páté světlo (vpravo) 1193 mm (47") a vzdálenost mezi kryty pro druhé, třetí a čtvrté světlo (ve středu) je.

3 Montáž Ke krytu ovladače Rozvodná krabice ve stropu Držák Opatrně vybalte světlo z obalu. Před zahájením montáže zkontrolujte případná poškození. Používejte pracovní rukavice, abyste zabránili znečištění světla. Pomocí dvou šroubů 8-32 (M4) upevněte držák do rozvodné krabice ve stropu. Postup zopakujte na druhé straně. Ke krytu ovladače Krytka (elektriky) Svorník Průchodka Spojka Vodiče od světla Závěsné lanko Připojte černý (fáze) a bílý (nulový vodič) vodič světla k barevně odpovídajícím vodičům od krytu ovladače. Zapojte oba zelené vodiče k zemnícímu šroubu. Namontujte kryt na svorník držáku, následně našroubujte spojku lanka na svorník. Pro nastavení stiskněte horní část Spona Pro seřízení výšky a vyrovnání světla stiskněte horní část svěrky a posuňte závěsné lanko do požadované polohy. Kleštěmi odstřihněte přečnívající lanko pro odpovídající vzhled. Volitelně: Pro profesionálně odvedenou práci upevněte elektrický kabel k závěsnému drátu.

4 Volitelná možnost montáže - Zapojení zavěšených světel v sérii Kryty s napájecím kabelem Kryt bez napájecího kabelu U více světel namontovaných v sérii mají všechny kryty napájecí kabel mimo posledního krytu. Odpojte závěsný drát Demontujte dráty ve tvaru Y Závěsný drát ve tvaru Y Držák Druhé světlo První světlo Na prvním světle odpojte pravé závěsný drát a závěsný drát ve tvaru Y. Poté na druhém světle rozeberte levý závěsný drát ve tvaru Y (ten již nebude použit). Upevněte držák ke každému konci závěsného drátu ve tvaru Y pomocí podložky, pérové podložky a matice M8. Utahovací moment šroubu musí být 15 ± 0,8 Nm. Pro nastavení stiskněte horní část Spojte první a druhé světlo dohromady pomocí upevnění na upravený závěsný drát ve tvaru Y z kroku 9. Upevněte držáky pomocí čtyř šroubů M8. Utahovací moment šroubu musí být 15 ± 0,8 Nm. Znovu připojte závěsný drát k závěsnému drátu ve tvaru Y. Pro seřízení výšky a vyrovnání světla stiskněte horní část svěrky a posuňte závěsné lanko do požadované polohy. Kleštěmi odstřihněte přečnívající lanko pro odpovídající vzhled.

5 Elektrické zapojení Demontujte kryt 1/4-20 šrouby Namontujte šroubení Demontujte kryt ovladače. Opatrně demontujte vylamovací otvor pro přívodní vodiče. Do otvoru nasaďte průchodku elektrických kabelů pro ochranu vodičů. Namontujte ovladač na vhodné místo konstrukce pomocí 1/4-20 šroubů. Přívodní vedení Od světla K ovládání stmívání (volitelné) Zapojte černý (fáze), bílý (nulový vodič) a zelený vodič přívodního vedení do spojovacího bloku. Poté zapojte červený, modrý a zelený vodič světla do spojovacího bloku. Vyměňte kryt. Odstraňte ochrannou fólii ze světla. Volitelné stmívání: Při připojování stmívací jednotky musí být vodiče vedeny samostatným otvorem vybaveným kabelovou průchodkou, vhodnou pro otvor o průměru 20 mm a oddělovací izolací o síle minimálně 6,4 mm (0,250") pro každou kabeláž okruhu. Maximální vzdálenost od ovladače Průměr napájecího vodiče Délka vodiče* 18 AWG (0,82 mm 2 ) 18 m (59 ft.) 16 AWG (1,31 mm 2 ) 30 m (98,4 ft.) 14 AWG (2,08 mm 2 ) 47 m (154,2 ft.) 12 AWG (3,31 mm 2 ) 76 m (249,3 ft.) * Včetně 2,0 m (6,6 ft.) napájecího kabelu upevnění GE Lighting Solutions GE Lighting Solutions, LLC je dceřinou společností společnosti General Electric Company. Lumination je ochranná známka GE Lighting Solutions, LLC. Značka GE a logo jsou ochrannými známkami společnosti General Electric Company GE Lighting Solutions, LLC. Výrobce si vyhrazuje právo na změnu bez předchozího upozornění. Všechny uvedené hodnoty jsou hodnoty provedení nebo typické hodnoty při měření v laboratorních podmínkách IND
