BEZOBOŽKOVÝ DVEŘNÍ SYSTÉM Otevírání dveří K SOBĚ, OD SEBE tloušťka příčky zděné 105,SDK100 OBSA BAENÍ SADA PŘÍSUŠENSTVÍ PRO INSTAACI DVEŘNÍO KŘÍDA N 1 pouze při instalaci do zděné příčky N 1 N 2 N 3

SMĚR OTEVÍRÁNÍ OTEVÍRÁNÍ OD SEBE OTEVÍRÁNÍ K SOBĚ model od sebe Sx model od sebe Dx model k sobě Sx model k sobě Dx Ces informations sont remises a titre indicatif. SCRIGNO S.p.A.

Elle se reserve le droit d'apporter toute modification pour le montage et l'amelioration du produit sans preavis. Toute reproduction meme partielle de ce document est formellement interdite.

Unipersonale nenese odpovědnost za případné nepřesnosti způsobené tiskovou chybou, chybným přepisem nebo z jakéhokoli jiného důvodu.

I dati pubblicati sono indicativi. Scrigno S.p.A.

1 BEZOBOŽKOVÝ DVEŘNÍ SYSTÉM Otevírání dveří K SOBĚ, OD SEBE tloušťka příčky zděné 105,SDK100 OBSA BAENÍ SADA PŘÍSUŠENSTVÍ PRO INSTAACI DVEŘNÍO KŘÍDA N 1 pouze při instalaci do zděné příčky N 1 N 2 N 3 N 1 N 1 vruty k uchycení sítě N 6 N 6 N 6 1x sada příslušenství pro instalaci křídla N 3 N 3 5,9 m. SMĚR OTEVÍRÁNÍ OTEVÍRÁNÍ OD SEBE OTEVÍRÁNÍ K SOBĚ model od sebe Sx model od sebe Dx model k sobě Sx model k sobě Dx Ces informations sont remises a titre indicatif. SCRIGNO S.p.A. Unipersonale decline toute responsabilite en cas d'erreur d'impression, de traduction, ou pour tout autre motif. Elle se reserve le droit d'apporter toute modification pour le montage et l'amelioration du produit sans preavis. Toute reproduction meme partielle de ce document est formellement interdite. Informace uvedené v tomto dokumentu jsou pouze pro popisné účely. SCRIGNO S.p.A. Unipersonale nenese odpovědnost za případné nepřesnosti způsobené tiskovou chybou, chybným přepisem nebo z jakéhokoli jiného důvodu. Vyhrazuje si právo provádět změny bez předchozího oznámení za účelem zlepšení svých výrobků. Reprodukce tohoto dokumentu, byť částečné, jsou přísně zakázány ve smyslu zákona. I dati pubblicati sono indicativi. Scrigno S.p.A. Unipersonale declina ogni responsabilita' per le possibili inesattezze contenute, dovute ad errori di stampa, di trascrizione o per qualsiasi altro motivo e si riserva il diritto di apportare modifiche atte a migliorare i prodotti senza preavviso. a riproduzione anche parziale é severamente vietata a norme di legge. The information given in this document is for descriptive purposes only. SCRIGNO S.p.A. Unipersonale will not be held responsible for any inaccuracies caused by printing errors,transcription errors or for any other reason,and reserves the right to make modifications, without giving prior notice,for the improvement of its products. The reproduction,including the partial reproduction,of this document is severely prohibited within the terms of the aw. BAT50-100C-105I_R1 1 di 6 Bei den veröffentlichten Daten handelt es sich um Richtwerte. Die Scrigno S.p.A. Unipersonale lehnt jegliche aftung für auf Druckfehler oder andere Ursachen zurückzuführende Ungenauigkeiten ab, und behält sich das Recht vor, jederzeit ohne Vorankündigung Verbesserungen am Produkt vorzunehmen. Der Nachdruck ist auch auszugweise gesetzlich untersagt Scrigno S.p.A. Unipersonale Via Casale, Sant'Ermete di Santarcangelo (RN) - Italy Tel Fax scrigno@scrigno.it

50 50 MONTÁŽ DO ZDĚNÉ PŘÍČKY 105 105 i +12

VERTIKÁNÍ ŘEZ MODE " OD SEBE " ZEĎ MODE OD

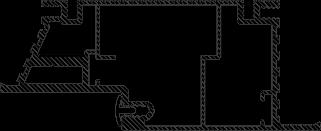

2 50 50 MONTÁŽ DO ZDĚNÉ PŘÍČKY i i ORIZONTÁNÍ ŘEZ 10 i VERTIKÁNÍ ŘEZ MODE " OD SEBE " ZEĎ MODE OD SEBE ZEĎ ORIZONTÁNÍ ŘEZ VERTIKÁNÍ ŘEZ MODE " K SOBĚ" ZEĎ MODE K SOBĚ ZEĎ " +24 i Světlost průchodu Celkové rozměry Finální šířka příčky i zděná BAT50-100C-105I_R1 2 di 6

C MONTÁŽ DO ZDĚNÉ PŘÍČKY Čistá linie Připravte si

na šířku a 20/25 mm na výšku oproti úrovni podlahy.

Prolomte prostor v blízkosti kotev do zdiva.

a vyrovnejte stranu zárubně s úrovní hotové stěny.

olovnicí a Zajistěte zárubeň cementem v místech, kde

hliníkovou zárubní a hrubou zdí, věnujte maximální

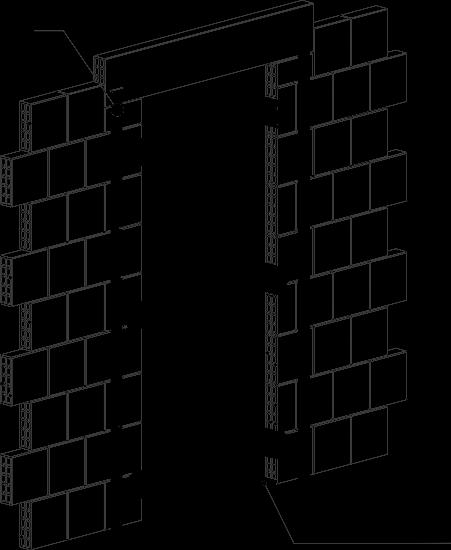

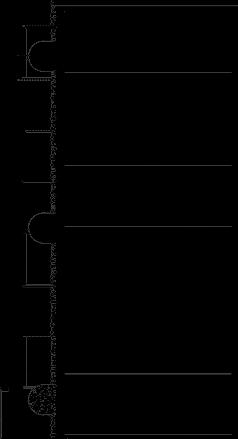

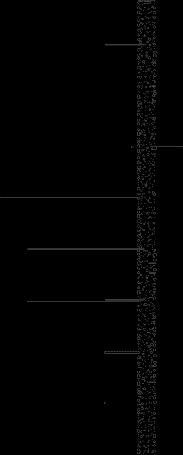

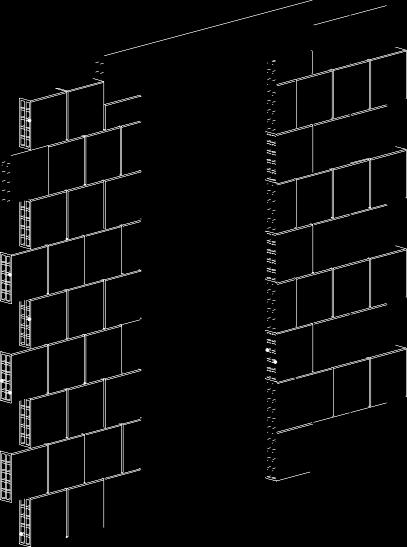

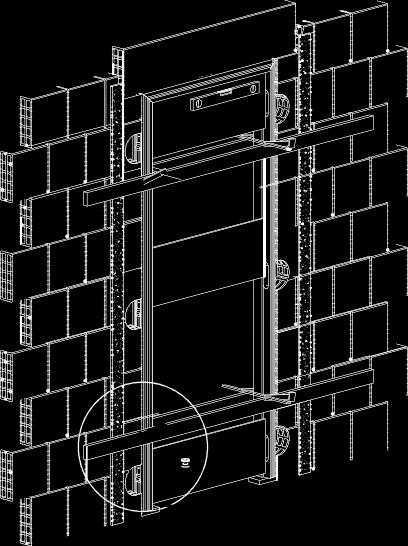

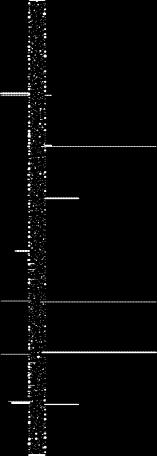

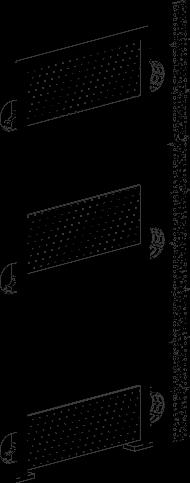

3 C MONTÁŽ DO ZDĚNÉ PŘÍČKY Čistá linie Připravte si stavební otvor pro umístění zárubně dle tabulky rozměrů na předchozí stránce. Stavební otvor: Přičtěte k celkovým rozměrům 30/40 mm na šířku a 20/25 mm na výšku oproti úrovni podlahy. 1 2 Finální výška podlahy Na úrovni finální výšky podlahy vytvořte podpěry pro zárubeň. Vytvořte lišty pro zarovnání omítky. Prolomte prostor v blízkosti kotev do zdiva. Finální výška podlahy Ohněte kovové patky připevněné k zárubni. Umístěte zárubeň a zkontrolujte zarovnání olovnicí a vodováhou. POZOR: Spodní hrana zárubně musí být umístěna v jedné rovině s hotovou podlahou. 3 4 Zafixujte zárubeň do vytvořeného otvoru pružinami a vyrovnejte stranu zárubně s úrovní hotové stěny. Upevněte svorkami, znovu zkontrolujte zarovnání olovnicí a vodováhou. Zajistěte zárubeň cementem v místech, kde se nacházejí kotvy a dále v několika místech po obvodu. Cementovou maltou vyplňte prázdná místa mezi hliníkovou zárubní a hrubou zdí, věnujte maximální pozornost, abyste nezpůsobili posun zárubně, vyčkejte na vyschnutí malty. 5 6 Umístěte perlinku v poloze znázorněné na obrázku. Naneste omítku, pečlivě dodržujte linii určenou samotnou zárubní. Pozor: Překročení omítky přes linii danou hliníkovou zárubní narušuje správnou funkci dveří a ruší estetický účinek rovinnosti mezi stěnou a dveřmi. Pozor: Výztužné distance vyjměte pouze po vyzrání omítky.

4 BAT50-100C-105I_R1 3 di 6 MONTÁŽ DO ZDĚNÉ PŘÍČKY

MONTÁŽ DO SÁDROKARTONOVÉ PŘÍČKY 50 50 75 75

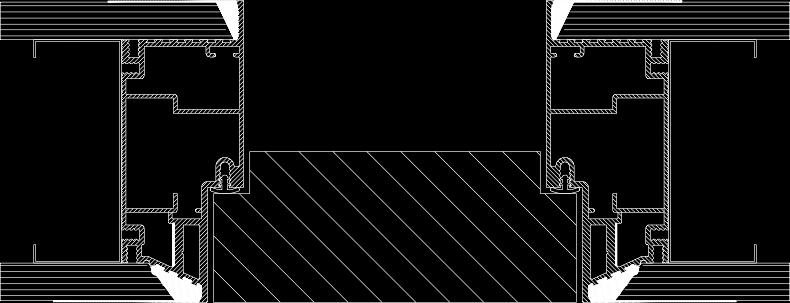

ORIZONTÁNÍ ŘEZ 10 i +24 10 MODE " OD SEBE "

ORIZONTÁNÍ ŘEZ MODE " K SOBĚ " SDK MODE " K

rozměry i 690 700 2100 790 800 890 900 990 i

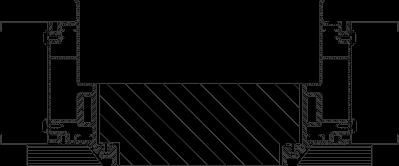

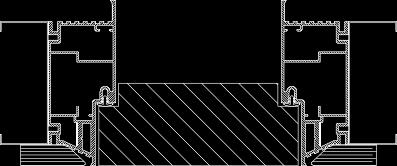

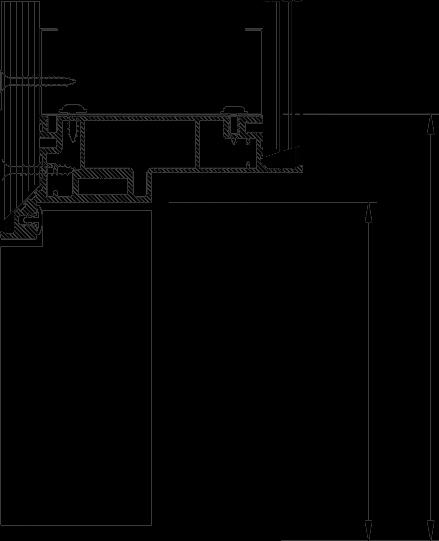

5 MONTÁŽ DO SÁDROKARTONOVÉ PŘÍČKY i i VERTIKÁNÍ ŘEZ ORIZONTÁNÍ ŘEZ 10 i MODE " OD SEBE " SDK MODE " OD SEBE SDK VERTIKÁNÍ ŘEZ ORIZONTÁNÍ ŘEZ MODE " K SOBĚ " SDK MODE " K SOBĚ SDK +24 i Světlost průchodu 600 Celkové rozměry i i 2145 Finální šířka příčky 100 SDK BAT50-100C-105I_R1 4 di 6

umístění zárubně podle tabulky rozměrů na předchozí stránce.

zkontrolujte olovnicí a Připevněte zárubeň pomocí vrutů podél svislých a

POZOR: Spodní hrana zárubně musí být umístěna v jedné rovině s hotovou

6 MONTÁŽ DO SÁDROKARTONOVÉ PŘÍČKY jednoduchý záklop C Připravte otvor k umístění zárubně podle tabulky rozměrů na předchozí stránce. Finální výška podlahy 1 Umístěte zárubeň a zkontrolujte zarovnání olovnicí a vodováhou. Vyrovnejte zárubeň ve vytvořeném otvoru, zafixujte ji svorkami a opět zkontrolujte olovnicí a vodováhou. Připevněte zárubeň pomocí vrutů podél svislých a horních profilů. POZOR: Spodní hrana zárubně musí být umístěna v jedné rovině s hotovou podlahou. MODE OD SEBE stěna v rovině se zárubní MODE K SOBĚ stěna v rovině Umístěte SDK desky. Upevněte je šrouby k zárubni a ke struktuře pro sádrokarton. Aplikujte jemnou perlinku pro zakrytí spojů a omítněte. Srovnáním napojte na zeď profily, které vymezují světlost průchodu. 3 BAT50-100C-105I_R1 5 di 6

MONTÁŽ A AKOVÁNÍ DVEŘNÍO KŘÍDA Odstraňte dřevěné distanční

Očistěte hliníkovou zárubeň od případného znečištění cementem

Jako první aplikujte vhodně zředěný cementit.

Upozornění: Vyhněte se silným vrstvám laku nebo jeho

), musí být proveden vždy na obou stranách ve stejné míře.

zbytků laku. Pokračujte v instalaci zámku a pantů.

Zajistěte protiplech zámku pomocí přiložených šroubů.

Přimontujte dveřní panel v místě s otvory pro panty v rámu.

BAT50-100C-105I_R1 6 di 6 5 Regulace pohybu a vůle mezi

pantů. S regulací začněte od horního pantu.

vtlačte klín pod dveře do požadované výšky, utáhněte šrouby

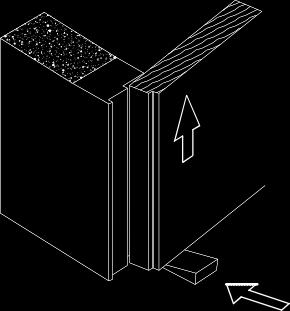

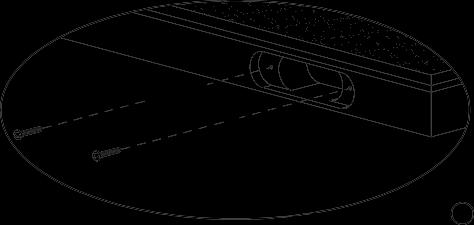

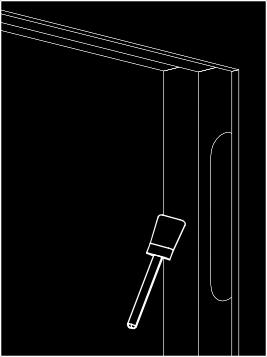

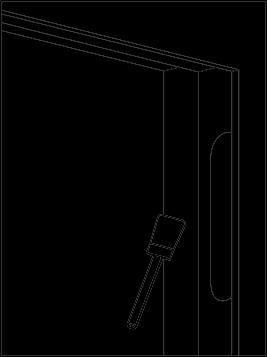

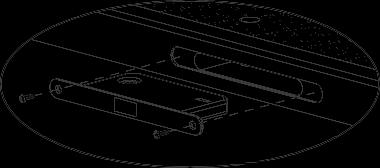

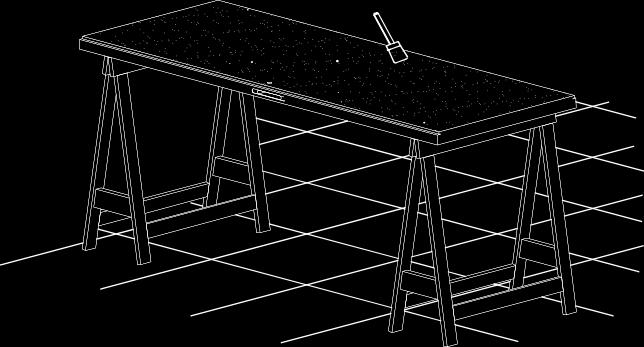

7 MONTÁŽ A AKOVÁNÍ DVEŘNÍO KŘÍDA Odstraňte dřevěné distanční vložky. Zakytujte otvory šroubů. Očistěte hliníkovou zárubeň od případného znečištění cementem a pokračujte v povrchové úpravě. Jako první aplikujte vhodně zředěný cementit. Instalujte těsnění po obvodu rámu. Upozornění: Vyhněte se silným vrstvám laku nebo jeho nahromadění v okrajích, což by mohlo ovlivnit pohyb dveřního panelu. 1 2 Očistěte pečlivě dveřní panel a dokončete lehkým nátěrem. Důležité: Každý způsob úpravy (např. lakováním, aplikací tapety, atd.), musí být proveden vždy na obou stranách ve stejné míře. Upozornění: Vyhněte se silným vrstvám laku nebo jeho nahromadění v okrajích, což by mohlo ovlivnit pohyb dveřního panelu. Vyčistěte otvory pro vložení pantů a zámku od jakýchkoliv zbytků laku. Pokračujte v instalaci zámku a pantů. 3 4 Vyčistěte všechny stopy laku v místech montáže. Zajistěte protiplech zámku pomocí přiložených šroubů. Nastavitelný protiplech má imbusové šrouby pro boční nastavení vnitřního pouzdra na výstupu z těsnění. A C E B D Zárubeň C A B ZÁRUBEŇ KŘÍDO nastavení výšky Dveře 6 Přimontujte dveřní panel v místě s otvory pro panty v rámu. Zajistěte pomocí dodaných šroubů. BAT50-100C-105I_R1 6 di 6 5 Regulace pohybu a vůle mezi zárubní a křídlem prostřednictvím regulace ve třech osách pantů. S regulací začněte od horního pantu. Nastavení výšky: Vložte klín pod dveře, povolte šrouby (B), vtlačte klín pod dveře do požadované výšky, utáhněte šrouby (B) (± 2,5 mm). Nastavení hloubky: Povolte šrouby (C) pomocí excentrického klíče (E) (± 1 mm). Pro dokončení regulace utáhněte šrouby (C) a nasaďte krytky na panty. Boční regulace: Otočte šroub (D) ve směru hodinových ručiček a proti směru hodinových ručiček, dveře se posunou o ± 1,5 mm.
