1 Vodní režim jizerských rašelinišť. Dekáda hydrologických pozorování v lokalitách s technickou úpravou drenáže vody. doc. Ing. Martin Šanda, Ph.D. Fakulta stavební, ČVUT v Praze

2 V prezentaci jsou použity materiály bakalářských a magisterských diplomových prací studentů Katedry hydromeliorací a krajinného inženýrství, Fakulty stavební, ČVUT v Praze z let Ing. Petr Karas (návrh hrazení Klugeho louka) Ing. Jan Kasper (hydrologický model Velká jizerská louka) Ing. Hana Martínková (návrh hrazení Velká jizerská louka) Ing. František Vackář (návrh hrazení Nová louka) Ing. František Vackář (posouzení hydrologického režimu rašeliništ)

3 Zájmové lokality

4 OP NPR Rašeliniště Jizery Lokalita také nazývána Velká Jizerská louka Vyhlášena v roce 1987 na ploše 189 ha Na polské straně navazuje na rezervaci Torfowiska Doliny Izery vyhlášená v roce 2007 na rozloze 529 ha Předmět ochrany: rašelinné, nivní a podmáčené smrčiny; klečové porosty; rašelinná bezlesí; bezlesí náplavového typu a tekoucí a stojaté vody. Území je součástí 1. zóny CHKO Jizerské hory, ptačí oblasti Jizerské hory a evropsky významné lokality Rašeliniště Jizery

5 Elektrická rezistivitní tomografie na Velké j. louce Quarré Zelený kámen Předěl Polsko

6 Sledování v lokalitě Velká Jizerská louka Od roku 2007 Botanické sledování na experimentálních plochách Půdní sací tlaky měřené pomocí tenzometrů (1 za 14 dnů) Mělké pozorovací vrty s volnou hladinou (1 za 14 dnů) Teplota, relativní vlhkost vzduchu, směr a rychlost větru, srážky, průtok v potoce (v intervalu 10 minut) Od roku 2008 měřena HPV ve třech vrtech (v int. 10 min) Od roku 2009 měřena celková radiace (v int. 10 min)

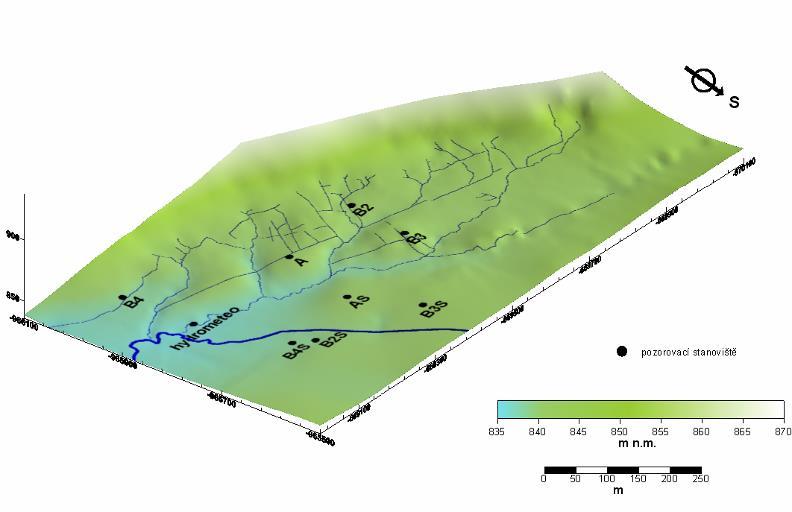

7 Velká jizerská louka A a B jsou pozorovací místa pro půdní sací tlaky, hladiny pzv a půdní vlhkost (A-automatické) N drénované přírodní

8 NPR Rašeliniště Jizerky Lokalita také nazývána Klugeho louka Vyhlášena v roce 1987 na ploše 112 ha Předmět ochrany: rašelinné a podmáčené smrčiny; klečové porosty; bezlesí vrchovištního typu; bezlesí náplavového typu a bezlesí pramenného typu. Území je součástí 1. zóny CHKO Jizerské hory, ptačí oblasti Jizerské hory a evropsky významné lokality Rašeliniště Jizerky

9 Sledování v lokalitě Klugeho louka Od roku 2007 Botanické sledování na experimentálních plochách Půdní sací tlaky měřené pomocí tenzometrů (1 za 14 dnů) Mělké pozorovací vrty s volnou hladinou (1 za 14 dnů)

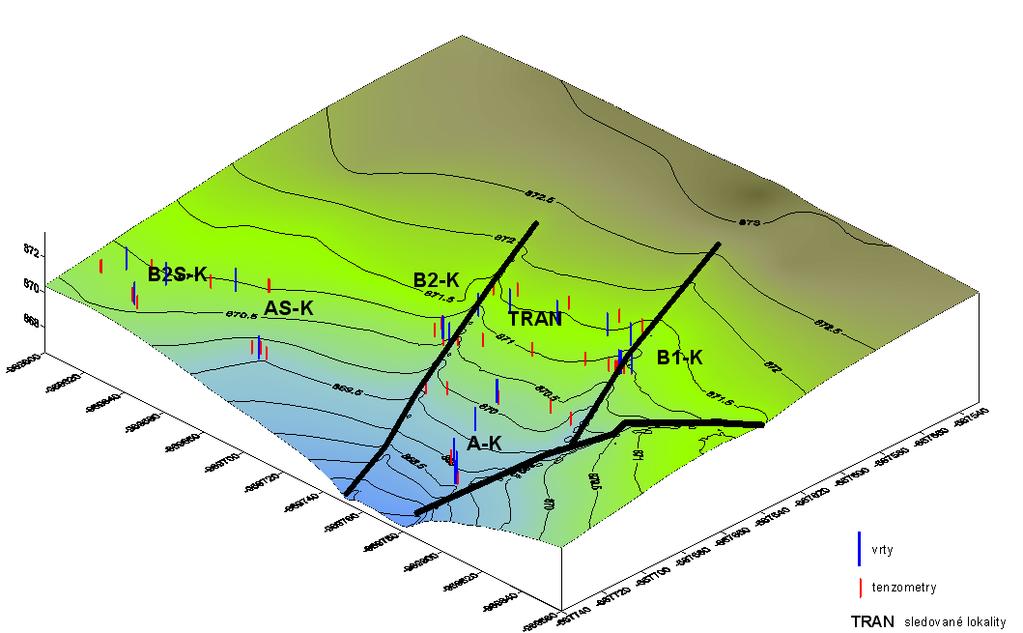

10 Klugeho louka Měření hladiny podzemní vody a sacích tlaků drénované drénované

11 Ilustrace měřících zařízení Tenzometry Vrty

12 Sledování v lokalitě Velká Jizerská louka

13 Ukázka měřících sestav vzhledem k jednotlivým příkopům

14 Ukázka výsledků měření hydraulická výška (mnm) průměry: tenzometry - hl cm p.t. minima: tenzometry - hl cm p.t. maxima: tenzometry - hl cm p.t. povrch terénu hydraulická výška vůči terénu (cm) průměry: mělké vrty DV1-DV2 maxima: mělké vrty DV1-DV2 minima: mělké vrty DV1-DV2 povrch terénu vzdálenost mezi rýhami (m) vzdálenost od rýhy (cm) hydraulická výška vůči terénu (cm) T cm T18 52 cm T19 14 cm T20 96 cm T21 54 cm T22 14 cm T cm T24 55 cm T25 14 cm T cm T27 53 cm T28 17 cm T81 51 cm T82 51 cm T83 54 cm denní srážkový úhrn (mm) hydraulická výška vůči terénu (cm) T cm T cm T cm T cm T cm denní srážkový úhrn (mm)

15 Vzor měřícího stanoviště Velká jizerská louka A Automatická měření od 2008

16 Průběh sacích tlaků v čase

17 Průběh sacích tlaků s hloubkou

18 Jizera Meadow construction Monitorování efektu zavodnění

19 Automatické přístroje pro sledování vody v rašelině a odběry vody

20 Měření půdní vlhkosti a hladiny podz.vody

(1,5,10,50,100 cm) - Kořenová zóna 20 cm - Parametry

21 Simulace vodního režimu Vstupní data - Homogenní půdní profil 100 cm mocný - Pozorovací body v hloubce (1,5,10,50,100 cm) - Kořenová zóna 20 cm - Parametry retenční křivky (lokalita Uhlířská) - Nasycená hydraulická vodivost

měření VJL-B2 sediment scalov ané body Uhlířská rašel.30 cm p.

22 Retention curves in peat (measured at our labs) Scalované body retenčních čar a referenční retenční křivky rašeliny abs. hodnota sací tlakové výšky (cm) scalov ané body měření VJL-A scalov ané body měření VJL-B3 scalov ané body měření VJL-B2 scalov ané body měření VJL-B2 sediment scalov ané body Uhlířská rašel.30 cm p.t ref erence retenční křiv ka VJL-A ref erenční retenční křiv ka VJL-B3 ref erenční retenční křiv ka VJL-B2 ref erenční retenční křiv ka VJL-B2 sediment ref erenční retenční křiv ka Uhlířská rašeliny objemová vlhkost půdy (cm3/cm3)

23 Průběh sacích tlaků

24 Průběh sacích tlaků krit. podmínky pro mokřadní vegetaci

25 Cíl revitalizace rašeliniště přírodní degradované

26 Koncept cílové hladiny Stanoveny plochy s různým maximálním poklesem hladiny

27 Koncept cílové hladiny Požadavky botaniků

28 Hrázky vodorovné - prkna vodorovně - podepření dvojbodově kulatinou svislé - hlubší koryto - fošny na pero a drážku, vertikálně - spražení kleštinami v horní části materiál: smrkové dřevo zdroj: Koncepce programu revitalizace šumavských mokřadů a rašelinišť

Provedené revitalizační opatření Klugeho louka Realizováno v období 10/2009 7/2010 Projekt zpracoval Petr Karas Zadavatelem byla AOPK ČR, Správa CHKO Jizerské

29 Provedené revitalizační opatření Klugeho louka Realizováno v období 10/2009 7/2010 Projekt zpracoval Petr Karas Zadavatelem byla AOPK ČR, Správa CHKO Jizerské hory Projekt realizoval Jizersko-ještědský horský spolek Celkem postaveno 166 dřevěných přehrážek Z požadavku lesního správce snížena nivelita přehrážek o 20 cm

30 Provedené revitalizační opatření Velká Jizerská louka Realizováno v období 6/ /2013 Projekt zpracovala Hana Martínková Zadavatelem byla AOPK ČR, Správa CHKO Jizerské hory Projekt realizoval Jizersko-ještědský horský spolek Celkem postaveno 360 dřevěných přehrážek Z požadavku lesního správce snížena nivelita přehrážek o 20 cm

31 VARIANTA 3 RÝHA 1 SPÁD HLADIN 15 cm, 30 cm VZDÁLENOST HRÁZEK [m] 0.61 Klugeho louka, ukázka podélného profilu HLOUBKA HRÁZEK [m] HRÁZKA PŘÍČNÉ ŘEZY SPÁD 15 cm / SPÁD 30 cm ,8 % 1P1 1P2 1P3 1P4 1P POČET HRÁZÍ : 22 MAX VZDÁLENOST : m MIN VZDÁLENOST : 2.03 m MAX HLOUBKA : 0.95 m PRAVÝ BŘEH [ m n.m.] LEVÝ BŘEH [ m n.m.] DNO [ m n.m.] 860,00 m n.m. STANIČENÍ [m] SKLONOVÉ POMĚRY [%] PŘEVÝŠENÍ : 5,82 m

32 PR Nová louka

33 PR Nová louka F. Vackář

34 Stavba přehrážek, Klugeho louka foto Jizersko ještědský horský spolek

35 Stavba přehrážek, Klugeho louka foto Jizersko ještědský horský spolek

36 Stavba přehrážek, Klugeho louka foto Jizersko ještědský horský spolek

37 Stavba přehrážek, Klugeho louka foto Jizersko ještědský horský spolek

38 Stavba přehrážek, Klugeho louka

39 Stavba přehrážek, Velká jizerská louka

45 Hydrologický model pro lokalitu Velká Jizerská louka Vstupy modelu Srážky Rychlost větru Celková radiace / doba slunečního svitu Relativní vlhkost vzduchu Průtok na potoce v měrném profilu

46 Hydrologický model pro lokalitu Velká Jizerská louka

47 Hydrologický model pro lokalitu Velká Jizerská louka Vstupy modelu Srážky Rychlost větru Celková radiace / doba slunečního svitu Relativní vlhkost vzduchu Průtok na potoce v měrném profilu

48 Vyhodnocení revitalizačních opatření Velká Jizerská louka

49 Měření půdní vlhkosti a hladiny podz.vody spolu s hladinou vody v přehrážce

50 Vyhodnocení revitalizačních opatření Velká Jizerská louka Vizuální hodnocení funkčnosti revitalizačního opatření

51 Vyhodnocení revitalizačních opatření Velká Jizerská louka Vizuální hodnocení funkčnosti revitalizačního opatření Vyhodnocení porovnáním s hydrologickým modelem Vliv revitalizace je 126 mm Při vynechání roku 2014 je vliv revitalizace 104 mm

52 Vyhodnocení revitalizačních opatření Velká Jizerská louka Vizuální hodnocení funkčnosti revitalizačního hodnota obj. vlhkosti opatření před/po revitalizaci změna funkce čidlo hloubka průměr (po-před) rozdíl čidel blízko a daleko od příkopů Vyhodnocení před porovnáním s hydrologickým čidla modelem rozdíl Vyhodnocení automaticky měřené vlhkosti nárůst oproti stavu před revitalizací FDR 1 5 cm % FDR 2 10 cm % FDR 3 5 cm % FDR 4 10 cm % FDR 5 5 cm FDR 6 10 cm

53 Vyhodnocení revitalizačních opatření Velká Jizerská louka Vizuální hodnocení funkčnosti revitalizačního opatření Vyhodnocení porovnáním s hydrologickým modelem Vyhodnocení automaticky měřené vlhkosti Vyhodnocení metodou porovnání tenzometrických dat proti neovlivněným lokalitám

54 Vyhodnocení revitalizačních opatření Klugeho louka Vizuální hodnocení funkčnosti revitalizačního opatření

Vyhodnocení revitalizačních opatření Klugeho louka Vizuální hodnocení funkčnosti revitalizačního opatření Vyhodnocení metodou porovnání

55 Vyhodnocení revitalizačních opatření Klugeho louka Vizuální hodnocení funkčnosti revitalizačního opatření Vyhodnocení metodou porovnání tenzometrických dat proti neovlivněným lokalitám Vliv revitalizace 115 mm ve vzdálenosti do 2 m od příkopů Vliv revitalizace 12 mm ve vzdálenosti 2-7 m od příkopů

56 Vyhodnocení revitalizačních opatření Velká Jizerská louka Vizuální hodnocení funkčnosti revitalizačního opatření Vyhodnocení porovnáním s hydrologickým modelem Vyhodnocení automaticky měřené vlhkosti Vyhodnocení metodou porovnání tenzometrických dat proti neovlivněným lokalitám

57 Závěr Měření v intervalu 14 dnů nejsou dostatečně vypovídající Přehrážky jsou realizované o cm níže, než by bylo ideální. Okamžitý efekt revitalizace je jen částečný. Revitalizace je funkční a je vhodným krokem pro zazemnění příkopů, které ale v důsledku nižšího umístění potrvá déle Už po pár letech dochází k zarůstání přehrážek Pozitivně lze hodnotit vznik ploch s volnou hladinou
