STUDIE PROTIPOVODŇOVÝCH OPATŘENÍ NA OCHRANU OBCE KLY

Transkript

1 STUDIE PROTIPOVODŇOVÝCH OPATŘENÍ NA OCHRANU OBCE KLY VIZUALIZACE ZÁMĚRU PPO Ing. Filip Kysnar, Ph.D. Kly

2 OSNOVA PREZENTACE Cíle dnešního setkání Obec Kly a povodně Historie přípravy projektu PPO Revize studie z 2016 Technické řešení protipovodňové ochrany Rozpočet akce protipovodňové ochrany Vizualizace stavby PPO v intravilánu obce Závěrečné shrnutí a diskuze

3 CÍLE DNEŠNÍHO SETKÁNÍ Aktivity vedoucí k přípravě záměru PPO Představit navrhované technické řešení PPO Vizualizace PPO na vybraných místech

4 OBEC KLY A POVODNĚ Specifičnost lokality rovinatá morfologie terénu poblíž soutoku Vliv blízkosti dvou hlavních českých řek Labe, Vltavy Historicky opakovaně zatápěno zemědělství vs. poloha obce celkem 13 povodní Největší materiální škody při povodních na Vltavě a vlivu zpětného vzdutí řeky Labe

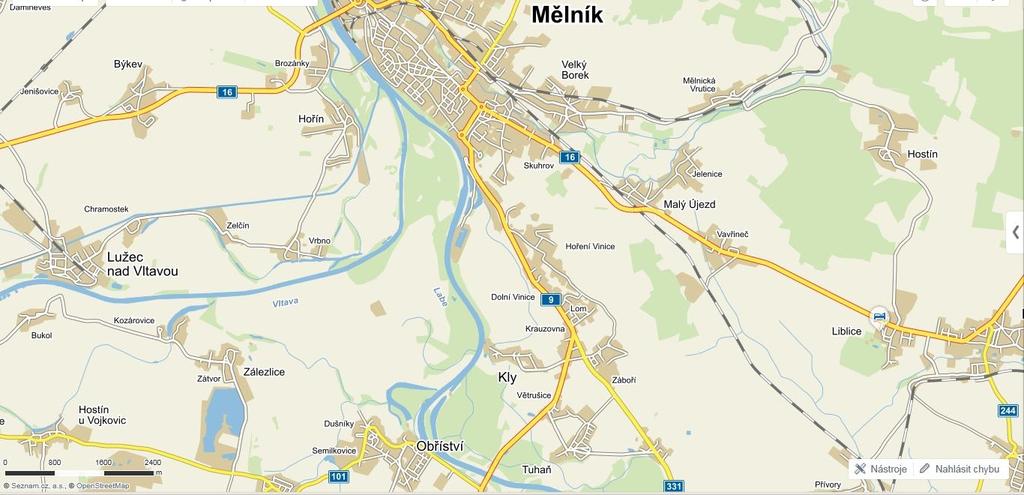

5 SOUTOK DVOU NEJVĚTŠÍCH ČESKÝCH ŘEK PPO KLY

6 HISTORIE PŘÍPRAVY PROJEKTU PPO Obdobně jako celá ČR byla i obec Kly ušetřena velkých povodní po většinu 20.století Zásadní změna nastala až po katastrofálních povodních v roce 2002 První projekt ve formě ideové studie byl vytvořen již krátce po povodních v roce 2007 Dotační program MZE Prevence před povodněmi III zahájen v roce 2014 Impuls ze strany obce nastal v roce 2015 V roce 2016 byla zpracována revize studie proveditelnosti

7 STUDIE PPO Z ROKU 2007 Původní studie z roku 2007 řešila koncepci spíše ideově v souladu s tehdejšími konzervativními přístupy k řešení dané problematiky Dvě úrovně ochrany Q cm (161,90 m n.m.), Q cm (163,10 m n.m.) Záplavové území dle hydraulického modelu zpracovaného DHI a.s. v rámci Studie odtokových poměrů Labe v úseku Opatovice nad Labem Mělník z roku 2005 Povodeň 2013 (Q20-Q50) kulminovala 16 cm nad plánovanou úroveň Q cm Mapové podklady bez doprovodného geodetického zaměření

8 REVIZE STUDIE PPO Z ROKU 2016 Větší technická propracovanost Záplavová území - Mapy povodňového nebezpečí a povodňových rizik vycházejí z výsledků soutokového modelu Vltavy a Labe (2013) Aktualizace zaměření ve vybraných lokalitách s využitím moderních metod UAV a klasické geodézie zohlednění vlivu rozvoje obce i regionu včetně plánovaných akcí Technické řešení upraveno v souladu s majetkoprávními vztahy a rozvojem obce Detailní rešerše geologických a hydrogeologických vrtů upravena konstrukce spodní stavby PPO Dendrologické zhodnocení dřevin v trase PPO Zohlednění cca 27 prvků ochrany přírodních hodnot Evropsky významné lokality, VKP, Zvláště chráněná území, ÚSES apod.

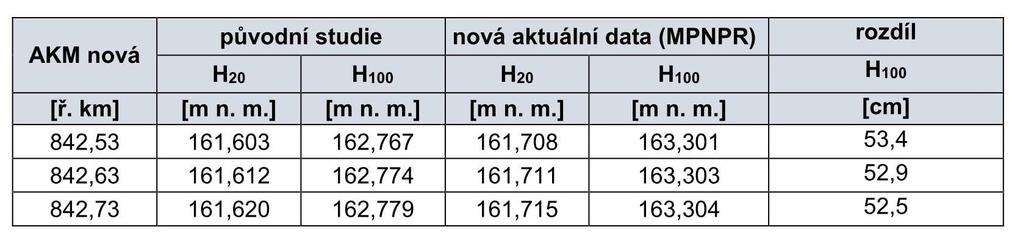

9 POROVNÁNÍ STUDIÍ PPO Z ROKU 2007 a 2016 Změna výškové úrovně záplavových linií Q100 o více jak 0,5 m 2D matematický model nové topografické podklady včetně dna toku Vltavy a Labe podrobnější simulace povodňových průtoku realizované výstavby PPO: Mělník, Štětí, Veltrusy, Zálezlice a Hořín Bezpečnostní převýšení - nejistota ovlivnění záplavových linií (Spolana Neratovice, PPO obce Libiš a dalších obcí) Topografický podklad 2007a diference více jak 0,X m Územní plán velkého územního celku Pražský region - silnice I/9 s mimoúrovňovým napojením silnice III/331 Úprava spodní stavby konstrukce PPO - miskovitý tvar linie Environmentální aspekty

10 POROVNÁNÍ STUDIÍ PPO Z ROKU 2007 a 2016

11 TECHNICKÉ ŘEŠENÍ PROTIPOVODŇOVÉ OCHRANY Základní otázkou bylo definování míry ochrany proti povodním Zvažovány různé úrovně PPO - Q20, ~Q50 a Q100 Návrhová hladina Q ,30 m n.m.

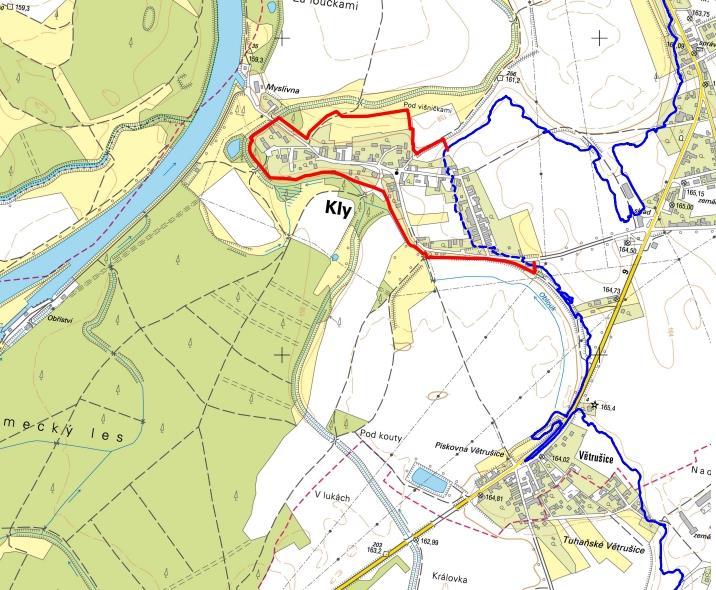

12 TECHNICKÉ ŘEŠENÍ PROTIPOVODŇOVÉ OCHRANY Morfologicky je PPO ovlivněna mírným poklesem terénu ve směru z východu na západ, tj. ve směru k Labi Linie PPO ovlivněna Tuhaňskou svodnicí, ve snaze vyhnout se prvkům ochrany přírody V revidovaném technickém řešení byly zohledněny stavby provedené v rámci rozvoje obce a majetkoprávní poměry Celková délka PPO je m

13

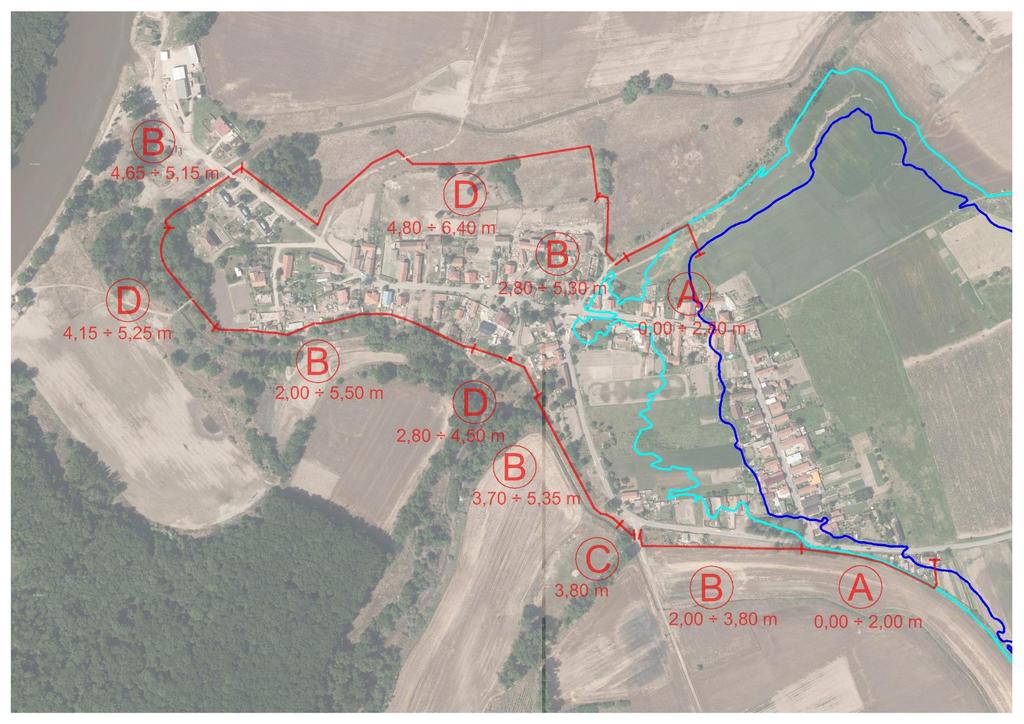

14 TECHNICKÉ ŘEŠENÍ PROTIPOVODŇOVÉ OCHRANY Koruna objektů linie PPO 163,80 m n.m. Celková délka PPO je 2028 m Pevná zídka 1176 m; Zemní hráz s pevnou zdí 795 m; Mobilní hrazení 57 m Výška pevné zdi 0 5,5 m Výška zemní hrázky 0 4,60 m Výška pevné zídky na koruně hrázky 1,80 m Hloubka podzemní těsnicí stěny 3,60 7,90 m

15

16

17

18 ROZPOČET AKCE PROTIPOVODŇOVÉ OCHRANY Na základě zpřesněného technického řešení PPO v rámci revize studie byly některá technicky komplikovaná místa rozpracována do větších detailů Předpokládané investiční náklady v cenové úrovni I/2016 činí 205,2 mil. Kč Nárůst IN oproti studii z roku 2007 je z důvodu korekce topografie, majetkoprávních poměrů, typu konstrukce PPO, výstupů geologické rešerše a zejména zvýšením hladiny Q100

19 VIZUALIZACE PPO Těsná poloha linie PPO k zástavbě - relativně vysoké konstrukce 3D vizualizace PPO Byly vybrány celkem 3 lokality vystihující koncepci celé PPO Každá lokalita snímána ze tři různých úhlů Simulace v jarním, letním a podzimním období Stínové poměry v 8:00, ve 13:00 a v 18:00

20 VIZUALIZACE PPO 3 2 1

21 VIZUALIZACE PPO POZICE 1 JIH duben 8:00

22 VIZUALIZACE PPO POZICE 1 JIH Q20 vs.q100 duben 8:00

23 VIZUALIZACE PPO POZICE 2 SEVER duben 8:00

24 VIZUALIZACE PPO POZICE 2 SEVER Q20 vs.q100 duben 18:00

25 VIZUALIZACE PPO POZICE 3 ZÁPAD duben 8:00

26 VIZUALIZACE PPO POZICE 3 ZÁPAD Q20 vs.q100 duben 18:00
