1 1ZSE cs, 4. vyd. Přepínače odboček pod zatížením, typ UC Uživatelská příručka

2 Původní pokyny Informace uvedené v tomto dokumentu mají pouze všeobecný charakter a nemohou postihovat všechny možné aplikace. Se všemi konkrétními aplikacemi, které zde nejsou popsány, se obracejte přímo na společnost ABB nebo na jejího oprávněného zástupce. Společnost ABB neposkytuje žádné záruky ani ujištění a nenese odpovědnost za přesnost informací v tomto dokumentu, ani za jejich využívání. Veškeré informace v tomto dokumentu se mohou změnit bez předchozího oznámení. Tento dokument se nesmí kopírovat bez našeho písemného svolení a jeho obsah se nesmí sdělovat třetím stranám ani používat k jakémukoliv neschválenému účelu. Porušení bude žalováno.

3 Výrobce tímto prohlašuje, že výrobky splňují následující požadavky: Prohlášení výrobce ABB AB Components SE LUDVIKA Švédsko Přepínače odboček pod zatížením typu UC s motorovými pohony typu BUE a BUL Z konstrukčního hlediska tento stroj, považovaný za součást výkonového transformátoru naplněného minerálním olejem, splňuje požadavky směrnice 89/392/EHS o strojních zařízeních (doplněné směrnicemi 91/368/EHS a 93/44/EHS) a 93/68/EHS (značení) za předpokladu, že instalace a elektrické zapojení byly správně provedeny výrobcem transformátoru (tj. v souladu s našimi pokyny pro instalaci) a směrnice 89/336/EHS o elektromagnetické kompatibilitě, vyžadující vnitřní charakteristiky podle úrovní emisí a imunity a směrnice 73/23/EHS o zařízeních nízkého napětí (upravené směrnicí 93/68/EHS), týkající se vestavěných motorů a zařízení v řídicích obvodech. Osvědčení o začlenění: Výše uvedené stroje nesmí být uvedeny do provozu, dokud nebude prohlášeno, že strojní zařízení, do kterého jsou začleněny, odpovídá směrnici pro strojní zařízení. Datum Podpis... Hans Linder Funkce Vedoucí divize přepínačů odboček, Local Product Group Unit Components

4 Úvod Přepínače odboček pod zatížením řady UC, vyrobené společností ABB, prošly dlouholetým vývojem, aby zajišťovaly maximální spolehlivost. Jednoduchá a robustní konstrukce poskytuje životnost rovnající se životnosti transformátoru. Bezproblémový provoz vyžaduje minimální údržbu. Jedinými součástmi vyžadujícími údržbu jsou kontakty, které možná bude nutné během servisu vyměnit, izolační olej a mechanismus motorového pohonu. Konstrukce umožňuje rychlý přístup ke všem součástem a zajišťuje rychlé a jednoduché prohlídky a údržbu. Přepínače odboček jsou umístěny v nádobě transformátoru. Mechanismus motorového pohonu typu BUE nebo BUL je připevněn k nádobě transformátoru a připojen k přepínači odboček pomocí hnacích hřídelí a kuželového soukolí. Stejný motorový pohon může ovládat jednu, dvě nebo tři jednotky ve stejném transformátoru. Tyto jednotky jsou pak považovány za jeden přepínač odboček. Bezpečnostní varování V této příručce se používají následující varování a poznámky: označuje bezprostředně nebezpečnou situaci, která bude mít za následek usmrcení nebo vážné zranění, pokud se jí nevyhnete. Používání tohoto signálního slova se omezuje na nejkritičtější situace. INFORMACE obsahují další informace, jejichž účelem je pomoci při provádění popsané práce a zajistit bezproblémový provoz. Bezpečnostní opatření Personál pověřený obsluhou a prohlídkou přepínače odboček musí dobře znát zařízení a musí si být vědom nebezpečí, na něž poukazuje tato příručka. Personál provádějící elektrické zapojení mechanismu motorového pohonu musí mít k takové práci oprávnění. Z odvzdušňovacích zařízení (odvodňovacích nebo jednocestných) může vycházet malé množství výbušných plynů. Zajistěte, aby se v jejich bezprostředním okolí nevyskytoval otevřený plamen, horké povrchy nebo nemohly vznikat jiskry. UPOZORNĚNÍ Po odpojení od řídicího zařízení musí odborník provést prohlídku. Než bude transformátor opět uveden pod napětí, skříň přepínače odboček vinutí se musí vypustit a přepínač se musí zvednout a pečlivě prozkoumat. rovněž označuje potenciálně nebezpečnou situaci, která by mohla mít za následek usmrcení nebo vážné zranění, pokud se jí nevyhnete. UPOZORNĚNÍ UPOZORNĚNÍ označuje potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nevyhnete. Někdy se používá také k upozornění na nebezpečné potupy. UPOZORNĚNÍ může označovat také nebezpečí, která mohou vést pouze ke škodám na majetku. 4 Uživatelská příručka k UC 1ZSE cs, 4. vyd.

5 Provoz Ruční klika se nesmí vkládat během elektrického ovládání. Pokud není přepínač odboček v přesné poloze a klika je vytažena, spustí se mechanismus motorového pohonu a přejde do přesné polohy, je-li zapnuto napájení. Pokud dojde k výpadku napájení během činnosti, tato činnost se dokončí po obnovení napájení. Indikátor polohy ukazuje aktuální polohu odbočky. Ručičky táhel ukazují max. a min. polohy odboček, mezi nimiž pracuje přepínač odboček od posledního seřízení. Pro BUE: Indikátor probíhajícího přepínání odboček ukazuje POSITION (Poloha) v pracovní poloze, RAISE (Zvýšit) při provozu v horní poloze a LOWER (Snížit) při provozu ve spodní poloze. Pro BUL: Indikátor probíhajícího přepínání odboček má během činnosti ČERVENOUbarvu a BÍLOU barvu, když je přepínač odboček na místě. Nouzové zastavení se vrací do původní polohy otočením tlačítka doprava a zapnutím ochrany motoru. Přepínač LOCAL/REMOTE (Místní/Dálkové). V poloze LOCAL lze ovládat přepínač odboček pomocí přepínače RAISE/LOWER (Zvýšit/Snížit). V poloze LOCAL je znemožněno dálkové ovládání. V poloze REMOTE se přepínač odboček ovládá z řídicí místnosti nebo pomocí napěťového regulátoru. V poloze REMOTE nelze provádět místní ovládání. V případě výpadku napájení mechanismu motorového pohonu je možné otáčet přepínač odboček klikou. Nasaďte kliku na hřídel. Ujistěte se, že je zasunuta do drážky v hřídeli. Otočte ji v požadovaném směru podle informací na štítku nad hřídelí. Na výkonovém štítku je rovněž uveden počet otáček pro jeden krok. Když je vložena klika, je znemožněno veškeré elektrické ovládání. Pokračujte v otáčení klikou, dokud nebude indikátor probíhajícího přepínání odboček ukazovat POSITION pro BUE, nebo mít bílou barvu pro BUL. Termostat pro přídavný ohřívač (doplněk). Doporučujeme nastavit na +5 C. Hygrostat pro přídavný ohřívač (doplněk). Doporučujeme nastavit přibližně na 60 %. Výstup (doplněk) se zemní ochranou. Přepínač odboček je normálně ovládán napěťovým regulátorem a není nutné žádné ruční ovládání přepínače odboček a mechanismu motorového pohonu. 1ZSE cs, 4. vyd. Uživatelská příručka k UC 5

6 Plán údržby UPOZORNĚNÍ Aby byla zachována vysoká spolehlivost přepínače odboček, je důležité, aby byly dodržovány níže uvedené zásady údržby. Vždy by se měl dodržovat plán údržby, uvedený na výkonovém štítku. Údaj na výkonovém štítku uvádí potřebu údržby po určitém počtu operací nebo určitém čase, podle toho, co nastane dříve. Kromě toho by se měly provádět roční prohlídky. Údržba přepínače odboček sestává ze tří kroků: Prohlídka, kterou musí provádět místní personál jednou ročně. Generální údržba, kterou musí provádět odborník v intervalech uvedených na výkonovém štítku. Výměna kontaktů, kterou musí provádět odborník. O nutnosti výměny se rozhoduje při generální údržbě. U těchto přepínačů odboček, které mají interval údržby delší než 7 let, by se kromě těchto tří kroků měly provádět i odběry vzorků oleje podle IEC 60422, , a to v intervalu 2-6 let. Měla by se provádět kontrola průrazného napětí podle IEC 60156, Test by se měl provádět co nejdříve po odebrání vzorku, aby se zajistilo, že testování proběhne při téměř stejné teplotě oleje, jako je v přepínači odboček. Splněny by měly být následující hodnoty: Přepínač odboček 1) Všechny neutrální body a BIL 380 kv Jiné Izolační pevnost 30 kv/2,5 mm 40 kv/2,5 mm 1) Neutrální bod je označen jako N, páté písmeno v typovém označení. Hodnota BIL je první číslice v typovém označení na výkonovém štítku. Například: UCGRN 380/700. V případě, že je izolační pevnost oleje nižší než výše uvedená hodnota, postupujte následovně: Ujistěte se, že vzorek bude analyzován ihned po odebrání, aby se test prováděl za přibližně stejné teploty oleje, jaká je v přepínači odboček. Proveďte nejméně pět měření a použijte jejich průměr. Pokud hodnoty stále nesplňují požadavky, je nutné olej přefiltrovat. Postup najdete v Příručce údržby. Odborník je servisní technik z ABB nebo oprávněná osoba vyškolená společností ABB pro provádění údržby na přepínačích odboček UC. 6 Uživatelská příručka k UC 1ZSE cs, 4. vyd.

7 Prohlídka UPOZORNĚNÍ Příslušný místní technik musí mít osvědčení jak pro prohlídku, tak pro obsluhu přepínače odboček. Doporučuje se prohlížet přepínač odboček jednou ročně. To se týká hlavně mechanismu motorového pohonu a znamená to vizuální prohlídku uvnitř skříně BUE/BUL, aby se zkontrolovalo, zda se nic neuvolnilo a zda funguje ohřívač. V mechanismu motorového pohonu je počítadlo registrující každé přepnutí odbočky. Během prohlídky se počet odečte a zaznamená. Je-li to možné, motor a počítadlo se musí vyzkoušet provedením jednoho kroku a potom vrácením zpět. Pokud má přepínač odboček vlastní konzervátor oleje, musí se zkontrolovat také průduch a indikátor hladiny oleje v konzervátoru podle pokynů od výrobce transformátoru. Prohlídka se musí provádět za provozu transformátoru. Na konzervátoru se musí zkontrolovat následující položky: Hladina oleje Průduch Na mechanismu motorového pohonu se musí zkontrolovat následující položky: Motor a počítadlo Nouzové zastavení Ohřívač Zemní ochrana pro výstup (doplněk) Pokud je přepínač odboček vybaven olejovým filtrem, musí se zkontrolovat pokles tlaku na filtru. Potřebné nástroje K prohlídce je zapotřebí následující vybavení: Sada šroubováků Pero a poznámkový blok Postup Kontrola průduchu a hladiny oleje se musí provádět z úrovně terénu, protože transformátor je pod napětím. 1. Kontrola průduchu Průduch a trubice vedoucí z konzervátoru mohou obsahovat výbušné plyny. Při odstraňování průduchu nesmí být přítomny otevřený plamen, horké povrchy nebo jiskry. Zkontrolujte průduch podle pokynů pro transformátor. 2. Kontrola hladiny oleje v konzervátoru Hladina oleje v konzervátoru musí odpovídat pokynům v dokumentaci k transformátoru. 3. Kontrola motoru a počítadla Otevřete dvířka skříně motorového pohonu a přepněte volič do polohy LOCAL (Místní). Potom přepněte řídicí přepínač do polohy RAISE (LOWER) (Zvýšit/Snížit). Zkontrolujte, zda motor funguje správně, poloha indikátoru se zvýší (sníží) o jeden krok a počítadlo postoupí o jeden krok při každém přepnutí. Zaznamenejte hodnotu počítadla. Počítadlo ukazuje počet přepnutí přepínače odboček (pomocí tohoto údaje lze určit plán generální údržby). Přepněte řídicí přepínač do polohy RAISE (LOWER). Zkontrolujte, zda motor funguje správně také v tomto směru, poloha indikátoru se sníží (zvýší) o jeden krok a počítadlo postoupí o jeden krok při každém přepnutí. Nastavte ručičky táhel do původní polohy. Odečtěte a zaznamenejte údaj počítadla. 4. Kontrola nouzového zastavení Stiskněte tlačítko nouzového zastavení, ochranný spínač motoru by se měl vypnout. Nouzové zastavení vraťte do původní polohy otočením tlačítka doprava a přepnutím ochranného spínače motoru na ON (Zapnuto). 1ZSE cs, 4. vyd. Uživatelská příručka k UC 7

8 5. Kontrola zemní ochrany (doplněk) Pokud je mechanismus motorového pohonu vybaven výstupem, musí se vyzkoušet zemní ochrana stisknutím zkušebního tlačítka na výstupu na BUE nebo na samostatné zemní ochraně na BUL. 6. Kontrola ohřívače Před zahájením jakékoliv práce uvnitř mechanismu motorového pohonu se musí vypnout pomocné napájení. Pozn.: Motor, stykače a topný článek mohou být napájeny ze samostatných zdrojů. Odpojte vstupní pomocné napájení. Otevřete ovládací panel (pouze BUE). Dotkněte se prstem ochranné desky a zkontrolujte, zda funguje ohřívač. Zavřete ovládací panel (pouze BUE). Znovu připojte vstupní pomocné napájení. Dokončete prohlídku otočením voliče do polohy REMOTE (Dálkové) a zavřením dvířek skříně. 7. Kontrola olejového filtru (doplněk) Pokud je přepínač odboček vybaven olejovým filtrem od ABB: Odečtěte údaj na tlakoměru. Zkontrolujte podle příručky k olejovému filtru. Zaznamenejte si tento údaj, abyste mohli sledovat změny během let. Existuje-li podezření, že dovnitř přepínače odboček vnikla vlhkost, musí se vyměnit filtrační vložka. Je-li třeba vyměnit filtrační vložku, zavolejte odborníka. 8. Rozpojení nebo alarm řídicího zařízení Přepínač odboček může být vybaven několika řídicími zařízeními, například tlakovým relé, relé průtoku oleje a zařízením na snižování tlaku. Každý přepínač je vybaven nejméně jedním z těchto zařízení. Instalována mohou být dvě i více těchto zařízení. Tlakové relé a/nebo relé průtoku oleje vypnou při dosažení nastavených hodnot transformátor. Zařízení na snižování tlaku lze nastavit pouze pro alarm, nebo i pro vypnutí. V případě alarmu bez vypnutí doporučujeme zajistit přepínač proti dalšímu použití a co nejdříve zavolat odborníka ke konzultaci. Plán pro možné vypnutí proudu při kontrole přepínače odboček vinutí. V případě vypnutí transformátoru zavolejte ihned odborníka a nepokoušejte se transformátor znovu připojovat, dokud neproběhne řádná prohlídka přepínače odboček vinutí. Připravte přepínač odboček vinutí na zvednutí. V obou případech zajistěte před zavoláním odborníka následující informace: Sériové číslo přepínače odboček Odečet počítadla mechanismu motorového pohonu Zda nastalo vypnutí/alarm během přepínání. Pokud ano, mezi kterými polohami. Zatížení v době vypnutí/alarmu Která zařízení způsobila vypnutí/alarm V případě, že se jedná o více jednotek přepínačů odboček, pokuste se zjistit, která se vypnula/spustila alarm. Všechny neobvyklé provozní podmínky během vypnutí/ alarmu, jako přetížení, bouřky atd. Před příchodem odborníka připravte přepínač odboček vinutí na zvednutí tak, že zajistíte bezpečné odpojení a uzemnění transformátoru. Pokud není dostupný místní specialista, kontaktujte poprodejní oddělení. Kontaktní informace naleznete na poslední straně této příručky. Proveďte také kontrolu na netěsnosti. Všechny netěsnosti se musí opravit! 8 Uživatelská příručka k UC 1ZSE cs, 4. vyd.

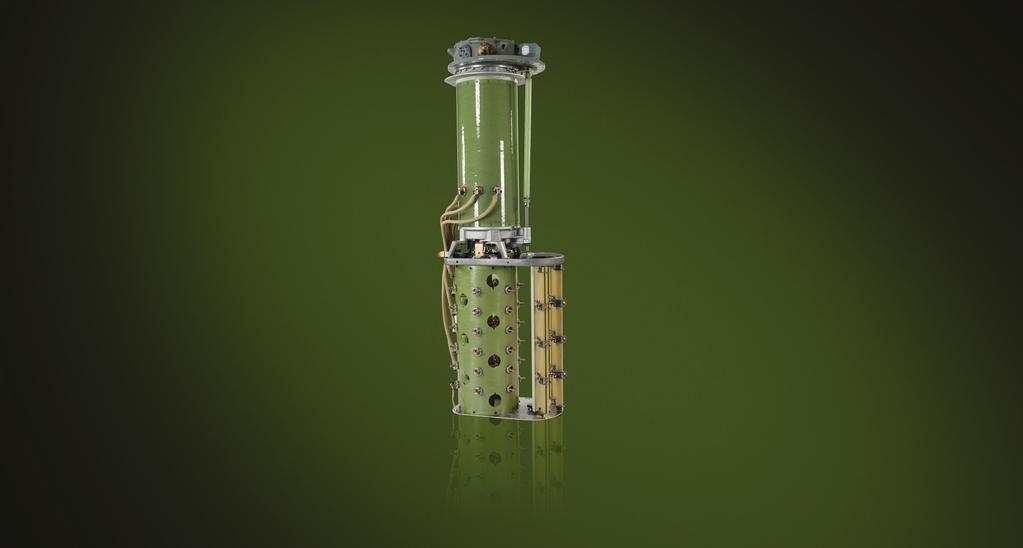

9 Uspořádání přepínače odboček pod zatížením 1. Kuželové soukolí 2. Horizontální hnací hřídel s ochrannými trubkami 3. Olejový ventil 4. Tlakové relé 5. Horní část 6. Vertikální hnací hřídel s ochrannými trubkami 7. Výkonový štítek 8. Mechanismus motorového pohonu 9. Kryt přepínače odboček 10. Volič odboček 1ZSE cs, 4. vyd. Uživatelská příručka k UC 9

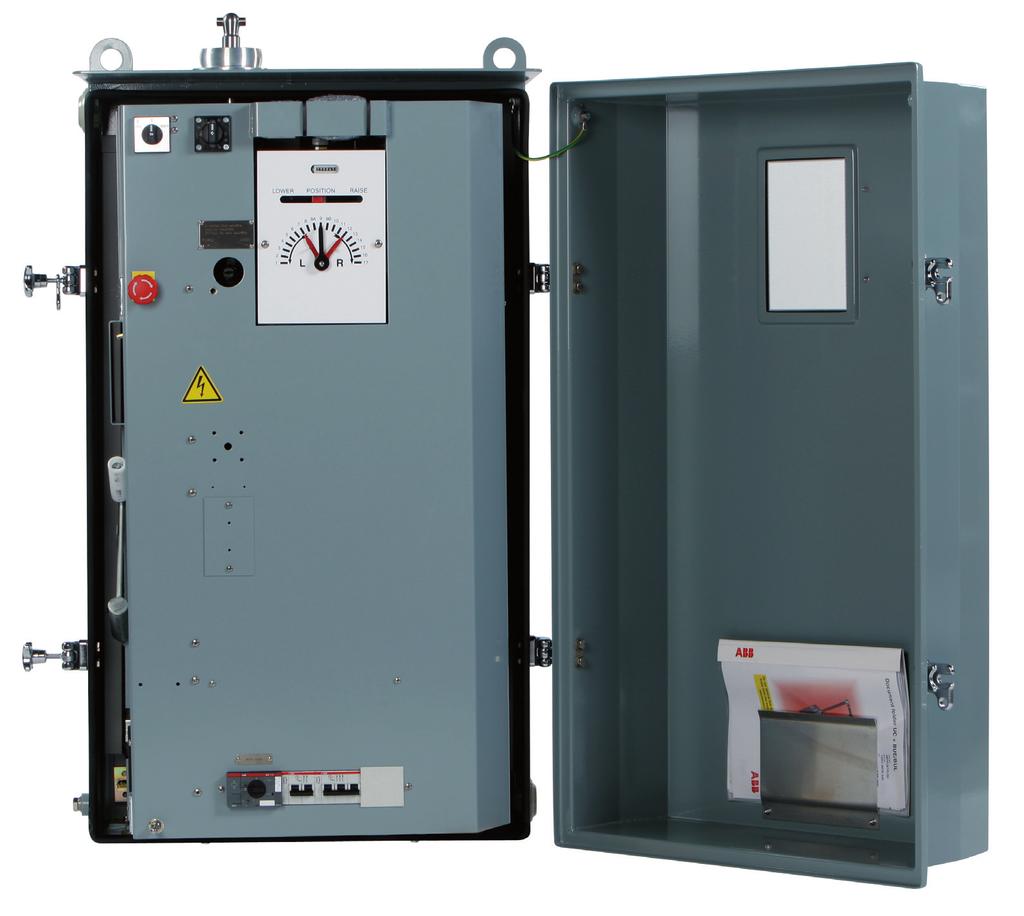

10 Rozložení mechanismu motorového pohonu ve skříni, typ BUE 1. Blokovací zařízení pro zajištění visacím zámkem 2. Nouzové zastavení 3. Větrací otvor 4. Přepínač LOCAL/REMOTE (Místní/Dálkové) 5. Přepínač RAISE/LOWER (Zvýšit/Snížit) 6. Výstupní hřídel 7. Žárovka (40 W, objímka E27) 8. Zvedací oko 9. Počítadlo 10. Indikátor probíhajícího přepínání odboček 11. Indikátor polohy s ručičkami táhel pro max. a min. polohu 12. Hřídel pro ruční kliku 13. Chránič motoru 14. Dveřní spínač žárovky 15. Ruční klika 16. Popisy a schéma zapojení 10 Uživatelská příručka k UC 1ZSE cs, 4. vyd.

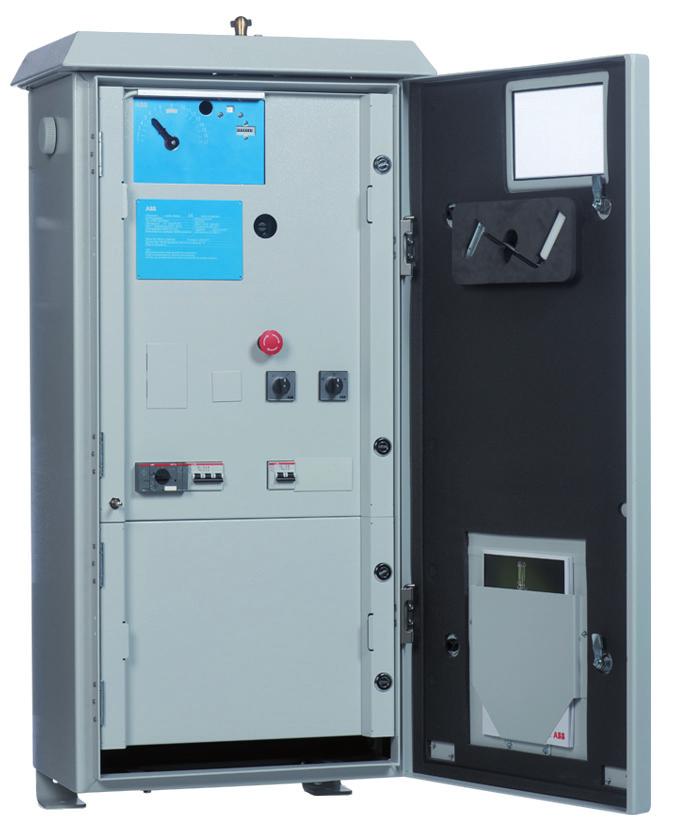

11 Rozložení mechanismu motorového pohonu ve skříni, typ BUL2 1. Indikátor polohy s ručičkami táhel pro max. a min. polohu 2. Indikátor probíhajícího přepínání odboček (červený: v činnosti, bílý: v poloze) 3. Počítadlo 4. Výstupní hřídel se spojovací polovinou s více otvory 5. Hřídel pro ruční kliku 6. Blokovací zařízení pro zajištění visacím zámkem 7. (Doplněk) Výstup 8. Nouzové zastavení 9. Přepínač RAISE/LOWER (Zvýšit/Snížit) 10. Přepínač LOCAL/REMOTE (Místní/Dálkové) 11. Chránič motoru 12. Větrací otvor 13. Dveřní spínač žárovky 14. Žárovka 15. Popisy a schéma zapojení 16. Ruční klika 1ZSE cs, 4. vyd. Uživatelská příručka k UC 11

12 Kontaktní adresa ABB AB Components SE Ludvika, Švédsko Telefon: Fax: Copyright 2013 ABB, všechna práva vyhrazena. 1ZSE cs, 4. vyd.,
