1 Novoborská, Praha 9 TEXTOVÉ DOKUMENTY - části textových dokumentů - značení obrázků, rovnic, - přílohy - citace Ing. Lukáš Procházka 1IT Technická dokumentace v IT 17. března

2 TEXTOVÁ DOKUMENTACE - textové dokumenty se skládají ze 3-4 částí úvodní část dokumentu - přední deska - hřbet vazby - titulní stránka - anotace - obsah - seznam veličin - seznam zkratek - předmluva hlavní část dokumentu - poděkování - úvod - hlavní část - závěr a doporučení - použitá literatura závěrečná část dokumentu - analytický list - rozdělovník s údaji o dostupnosti - dodatky a přílohy - zadní deska dodatky a přílohy (samostatné) SPŠ na Proseku 5- Ing. Lukáš Procházka

3 OBAL DOKUMENTU - obal dokumentu = přední deska, hřbet a zadní deska - obal dokumentu chrání dokument před poškozením - přední deska musí obsahovat char. informace o dokumentu úřední dokument (šedá liter.) komerční dokument přední deska hřbet vazby - strohý vzhled - snaha zaujmout vzhledem - pouze charakteristické info. - cílem je prodat publikaci SPŠ na Proseku 5-3 Ing. Lukáš Procházka

4 Identifikační znak PŘEDNÍ DESKA Identifikační znak Název instituce Identifikační znak číslo ISBN Název dokumentu Podnázev dokumentu MATURITNÍ PRÁCE Návrh testeru síťových kabelů Jméno PŘÍJMENÍ autora(ů) Jan Novák datum vydání (+ místo) další údaje (copyright) SPŠ na Proseku 5-4 Ing. Lukáš Procházka

5 Identifikační znak TITULNÍ STRÁNKA Identifikační znak Název instituce Identifikační znak číslo ISBN Název dokumentu Podnázev dokumentu Ročníková Práce Možnosti konfigurace switchů Hewlett Packard a Cisco Jméno PŘÍJMENÍ autora(ů) Jan Novák Tomáš Starý datum vydání (+ místo) SPŠ na Proseku 5-5 Ing. Lukáš Procházka

6 IDENTIFIKAČNÍ ÚDAJE ID znak - identifikační označení dokumentu - alfanumerické označení (identifikuje organizaci, firmu, ) - dále příslušnost k dalším dokumentům a samotný dokument - počet znaků (vč. pomocných) - maximálně však 3 mezinárodní standardní číslo - číslem se označují knihy a seriové publikace (časopisy) ISBN označení knih (International Book Number) ISSN označení časopisů (International Serial Number) SPŠ na Proseku 5-6 Ing. Lukáš Procházka

7 IDENTIFIKAČNÍ ÚDAJE jméno a příjmení autora - více autorů = v abecední pořadí (hl. autor = první v pořadí) - doporučený formát (příjmení VELKÝMI PÍSMENY): jeden autor více autorů bez hlavního autora více autorů s hlavním autorem Jan NOVÁK Petr BÍLEK Irena KRAUSOVÁ Ivana TVRZOVÁ datum Marcela NOVÁKOVÁ Pavel BUREŠ Dominika STARÁ - formát data se řídí dle normy ISO 014: leden září SPŠ na Proseku 5-7 Ing. Lukáš Procházka

8 HŘBET DOKUMENTU - pokud je to možné je doporučeno umístění ID údajů na hřbet - údaje by měly být čitelné při položení přední deskou nahoru - doporučené údaje: autor název rok ID znak - údaje na hřbetu se liší dle typu publikace i dle vydavatele šedá literatura PŘEDNÍ DESKA 30 mm archivace AUTOR ROK SPODNÍ HRANA knižní publikace PŘEDNÍ DESKA 30 mm archivace ID ZNAK AUTOR NÁZEV SPODNÍ HRANA SPŠ na Proseku 5-8 Ing. Lukáš Procházka

9 ANOTACE - uvádí se minimálně ve jazycích (standardně ČZ a EN) - anotace obsahuje informace o dokumentu a skládá se z: abstraktu klíčových slov - umístění klíčových slov není povinné (DOPORUČENÉ) umístění a označení anotace - bezprostředně za titulní stránkou: na rub listu na samostatný list - samostatný list - úplné bibliografické údaje podle ISO 30: jméno autora úplný název identifikační znak instituce datum vydání - nadpis anotace je nečíslovaný SPŠ na Proseku 5-9 Ing. Lukáš Procházka

10 ANOTACE abstrakt - obsahuje shrnutí celé problematiky - abstrakt se skládá: cíle práce metody výsledky závěry - přibližně 6 řádků textu - obsahuje pouze čistý text celé věty klíčová slova - klíčová slova = identifikátory obsahu dokumentu - anotace by měla obsahovat 4 8 klíčových slov - při výběru klíčových slov je vhodné rozmyslet: druh dokumentu jazyk dokumentu SPŠ na Proseku 5-10 Ing. Lukáš Procházka

11 Bibliografické údaje Abstrakt ANOTACE SAMOSTATNÝ LIST Záhlaví dokumentu jméno a příjmení autora název dokumentu identifikační znak dokumentu Anotace: Jméno autora Název Jan Novák Konfigurace switchů Cisco Catalyst 950 instituce Instituce SPŠ na Proseku datum vydání (vyhotovení) Datum vydání 010/011 cíle práce metody výsledky závěry klíčová slova Abstrakt Klíčová slova Ročníková práce spočívá v možnostech konfigurace switchů Cisco Navrhované konfigurace byly testovány pomocí simulátoru Packet Tracer Vhodná varianta konfigurace byla vybrána na základě výsledků simulací Konfigurace swichů byla realizována pomocí webového rozhraní Packet Tracer, síťové prvky, konfigurace, počítačové sítě, topologie, RJ-45, switch, TCP/IP Zápatí dokumentu SPŠ na Proseku 5-11 Ing. Lukáš Procházka

12 SEZNAMY - všechny seznamy se umísťují za anotaci obsah dokumentu seznam značek, veličin a jednotek seznam zkratek příp. výklad termínů obsah - povinná součást dokumentu (výjimka = velmi krátké dok.) - umístění: za anotací samostatný list - uvádějí se celé názvy kapitol - uvádějí se celé názvy podkap. - vícesvazkový dokument: úplný obsah je v každé části Obsah: 1 Úvod 1 Počítačové sítě. 4.1 Topologie Kruh Hvězda 7. Vrstvy ISO/OSI modelu Aplikační vrstva Transportní vrstva Fyzická vrstva SPŠ na Proseku 5-1 Ing. Lukáš Procházka

13 SEZNAMY seznam značek veličin a jednotek - na samostatném listu - vždy při použití veličiny - veličiny: fyzikální informatické hmotnost, objem, rychlost, síla, frekvence, délka (úhlopř.), velikost paměti výkon, Seznam značek veličin a jednotek: veličina značka jednotka hmotnost m g síla F N tlak p Pa délka l m rychlost v m.s -1 zrychlení a m.s - frekvence f Hz úhlová rychlost ω rad -1 - seznam obsahuje: název veličiny značku veličiny jednotku veličiny SPŠ na Proseku 5-13 Ing. Lukáš Procházka

14 SEZNAMY seznam použitých zkratek - na samostatném listu Seznam použitých zkratek: AD Active Directory v CZ BC Binary Code Binární kód CPU Central processing Unit v CZ DIS Dokumentografické informační systémy v CZ DVD Digital Versatile Disk v CZ HTTP HTTP HyperText Transfer Protocol HyperText Transfer Protocol v CZ v CZ NP Network Provider v CZ - musí obsahovat: zkratku význam v nezkráceném tvaru český ekvivalent (překlad) PC Personal Computer v CZ PS PostScript v CZ VGA Video Graphics Array v CZ WWW World Wide Web v CZ SPŠ na Proseku 5-14 Ing. Lukáš Procházka

15 PŘEDMLUVA a PODĚKOVÁNÍ předmluva (nepovinná) - umístění předmluvy: za seznamy, před hlavní text. část (na rub přední strany) - vícesvazkový dokument: předmluva je pouze v první části - předmluva může obsahovat: vztah k jiným dokumentům okolnosti vedoucí k vytvoření dokumentu poděkování - v poděkování se děkuje za pomoc, morální podporu, - za pomoc: - za podporu: kolegové konzultanti vedoucí práce rodina SPŠ na Proseku 5-15 Ing. Lukáš Procházka

16 ÚVOD - kapitola Úvod se obvykle nečísluje (kap. č. 0 Úvod -> Úvod) - kapitola by měla obsahovat: cíl práce účel práce smysl práce metodický přístup - naopak neobsahuje: podrobnou teorii použité metody neopakuje závěry neobsahuje abstrakt výsledky a doporučení Úvod: Zadání práce vzniklo na základě potřeby základních škol elektronizace známek, kdy byla hlavním požadavkem jednoduchost a intuitivnost systému pro zadávání známek, který v požadované podobě na trhu chybí. Úvod: Cílem ročníkové práce je analyzovat stávající síťovou infrastrukturu, která je tvořena výhradně metalickými kabely a aktivními prvky v CAT 5 a navrhnout možné varianty inovace stávající síťové infrastruktury, tak aby SPŠ na Proseku 5-16 Ing. Lukáš Procházka

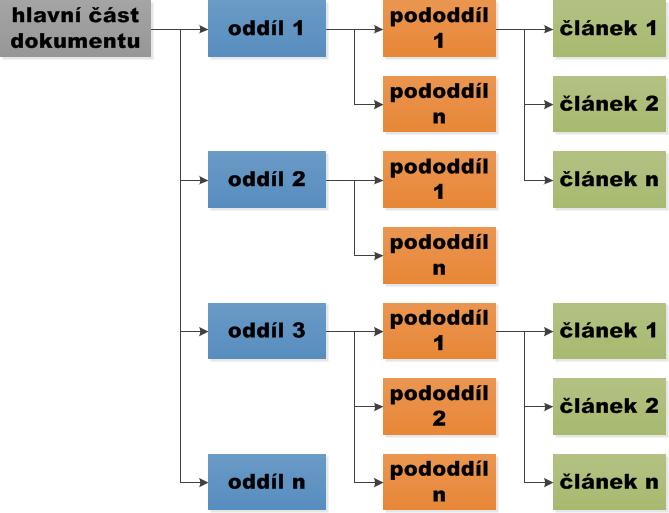

17 KAPITOLY A ČÍSLOVÁNÍ - jádro dokumentu se dělí na oddíly, pododdíly a články - oddíly dělíme na oddíly: popisující teorii popisující použ. metody Počítačové sítě.1 Topologie.1.1 Kruh.1. Hvězda. Vrstvy ISO/OSI modelu..1 Aplikační vrstva.. Fyzická vrstva 3 Průmyslové sítě 3.1 CAN BUS 3. PROFI BUS popis. měření a naměř. hod. výsledky a rozbor výsl. SPŠ na Proseku 5-17 Ing. Lukáš Procházka

18 POZNÁMKY POD ČAROU - poznámky pod čarou plní funkce: vysvětlení pojmu (zkratky) citaci literatury označení a číslování - odkazy na poznámky se číslují odkaz na historické souvislosti upozornění na skutečnost neuvedenou v textu Informační technologie poskytují stále větší možnosti pracovat s výrobkem jako virtuálním prototypem. Prakticky jej lze navrhnout, zkonstruovat, ověřit a technologicky připravit nutnosti jeho reálné výroby. Z těchto důvodů se ve firmách stále více uplatňují CAx texhnologie 3. - číslování = horní index příklad: reálné výrobky. Cax technologie 3. Obr. 6 CAx technologie (z [] FOŘT, Petr KLETEČKA Jaroslav, AutoCAD 010, Brno: CPRESS, 009, s. 15 [3] CAx Computer Aided (Počítačová podpora - - SPŠ na Proseku 5-18 Ing. Lukáš Procházka )

19 ODKAZY - odkazy v textu odkazují na: dodatky (přílohy) použitou literaturu obrázky a grafy tabulky rovnice umístění a označení - do kulatých závorek příklad: dodatky (přílohy): text dokumentu (příloha ). Na základě požadavků zákazníka, byla navržena topologie sítě (Příloha ). V návrhu je zohledněn požadavek na zavedení 8 síťových zásuvek do každé kanceláře. Zároveň je řešena otázka propojení s počítačovou sítí ve vedlejší budově. Páteřní síť obou budov tvoří optická síť. Rozvod do kanceláří je pak řešen metalickým vedením CAT6. Zapojení konektorů CAT6 je realizováno jako varianta A-B (Obr. 18). (4) použitá literatura: text dokumentu. (13) obrázek či graf: text dokumentu (obr. 4) Obr. 18 zapojení konektorů RJ SPŠ na Proseku 5-19 Ing. Lukáš Procházka

20 OBRÁZKY A ILUSTRACE - obrázky se umísťují bezprostředně za první odkaz na obr. - umísťují se s ohledem na: velikost obrázku - značení obrázků: prázdné místo na stránce Při použití topologie hvězda (Obr. 5) síť je funkční i při poruše koncového zařízení na rozdíl od topologie kruh. úplné: Obrázek 5 - zkrácené: Obr označení musí obsahovat: jednoznačný popis obrázku př.: topologie sítě typ hvězda Obr. 5 topologie sítě typ hvězda SPŠ na Proseku 5-0 Ing. Lukáš Procházka

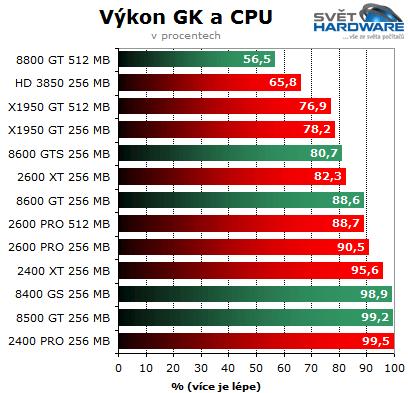

21 GRAFY - obrázky se umísťují bezprostředně za první odkaz na obr. - umísťují se s ohledem na: velikost grafu prázdné místo na stránce - značení grafů (shodné): úplné: Obrázek 3 - zkrácené: Obr označení musí obsahovat: jednoznačný popis obsahu grafu - příklad viz. obrázek vpravo Obr. 3 test lowendu a mainstreamu ATI a NVIDIA grafických karet SPŠ na Proseku 5-1 Ing. Lukáš Procházka

22 Napětí U [V] GRAFY - obsah grafů musí plně identifikovatelný a čitelný - graf musí obsahovat: označení grafu: popis os (veličiny a jednotky) popis obsahu grafu (legenda) úplný název grafu data v grafu: vyznačené naměřené body 0,8 0,7 0,6 0,5 0,4 0,3 0, 0,1 vhodně zvolený rozsah os proud I [A] stejně velkou rozteč stupnice (výjimka = logaritmický graf) Si dioda Schottky dioda Obr. 3 - VA charakteristika křemíkové a Schottkyho diody SPŠ na Proseku 5- Ing. Lukáš Procházka

23 ROVNICE - obrázky se umísťují průběžně, na samostatný řádek - značení rovnic: anglické značení: (eq. 3) české značení: (rov. ) Výkon je definován jako množství práce za jednotku času. V případě elektrického výkonu se jedná o elektrickou práci. Ve stejnosměrných obvodech jsou napětí i proud konstantní (eq. ). hlavní text P U. I (eq. ) - rovnice se v hlavním textu omezují pouze na výsledky - postupy výpočtů se dávají do příloh dodatky Průměrná rychlost nepopisuje rychlost pohybu tělesa v daném okamžiku, nýbrž říká jak velkou dráhu urazí těleso za jednotku času (rov. ). (rov. ) SPŠ na Proseku 5-3 Ing. Lukáš Procházka v s t

24 ROVNICE FORMÁLNÍ ÚPRAVA - psaní číslic, čísel a matemat. znaků se řídí normou ISO 31 - ISO 31: odděl. desetin. míst (,) i (. PC) řády lze oddělit mezerou řády se neoddělují tečkou (.) oddělení desetin. míst: 4, oddělení řádů čísel: , , 15 víceřádkové rovnice - oddělení + - = 3. R R. R 5 5 (rov. ) SPŠ na Proseku 5-4 Ing. Lukáš Procházka R celk x a a. R. I R. I I I. a b c.( a b) c ab 1. R a 3. R. I. R. I 3. I I 7. c. a b 3 3 3b c a R.. I 3 1. I 3 b c 3 a b c. a b (rov. 5)

25 TABULKY - tabulky se umísťují bezprostředně za první odkaz na tab. - umísťují se s ohledem na: velikost obrázku - značení obrázků: úplné: prázdné místo na stránce Tabulka - zkrácené: Tab. - - tabulka musí obsahovat: Procesor Intel Core i3-540 Intel Core i5-661 Intel Core i5-750s Intel Core i7-875k Počet jader Frekv. [GHz] Paměť L3 [MB] Tepel. výkon [W] 3, , , , Tab. Parametry testovaných procesorů název položky označení (typ) položky veličiny vč. jednotek SPŠ na Proseku 5-5 Ing. Lukáš Procházka

26 ZÁVĚRY A DOPORUČENÍ - závěr vychází z jádra dokumentu a obsahuje: výsledky práce zhodnocení výsledků doporučení dalšího postupu - neobsahuje podrobnosti (omáčku), ale jen faktické informace - zpravidla se každý dívá nedříve na závěr a následně na jádro NESPLNIL JSEM ZADÁNÍ CO NAPSAT DO ZÁVĚRU? - popsat dosažené dílčí výsledky - popsat důvody a příčiny nedosažení předpokládaných výsl.! NEKVALITNÍ ZÁVĚR MŮŽE ZNEHODNOTIT SEBEKVALITNĚJŠÍ DOKUMENT! SPŠ na Proseku 5-6 Ing. Lukáš Procházka

27 ZÁVĚRY A DOPORUČENÍ Š P A T N Ě Závěr: Dnes jsme měřili odpor. Zapojení bylo správné, protože bylo zapojeno vyučujícím. V místnosti bylo příjemně teplo. Z proudu a napětí, které jsme změřili, jsme vypočetli odpor, který je 40,333 Ω. Měření bylo přesné odpor vyšel tak jak měl. špatný závěr - neurčitá veličina - hodnocení zapojení - teplota v místnosti D O B Ř E Závěr: Účelem měření bylo určit elektrický odpor měřené soustavy, zapojené dle přiloženého schématu. Teplota místnosti, kde bylo měření prováděno byla 0, ± 1 C. Odpor jsme měřili nepřímou metodou, tedy měřením elektrického proudu (I = 0,6 A) a napětí (U = 4, V) s následným přepočtem dle Ohmova zákona. Z naměřených hodnot byl vypočten elektrický odpor, který je 40,3 ± 0,1 Ω. Odchylka měření je určena z přesnosti použitých měřících přístrojů. - výpočet odporu - chyby měření - zhodnocení měření SPŠ na Proseku 5-7 Ing. Lukáš Procházka

28 SEZNAM LITERATURY - uvádí se veškerá literatura, ze které byly získány informace - k uvedení literatury se používají citace dle norem: ČSN ISO 690 ČSN ISO 690 bibliografické citace: obsah, forma, struktura informace a dokumentace: bibliografické citace, elektronické dokumenty a jejich části označení a číslování - položky jsou číslovány - používají se hranaté závorky příklad: [1] citace dokumentu dle ČSN ISO 690 Seznam použité literatury: [1] HORÁK, Jaroslav. BIOS a Setup: Průvodce počítače. 3. vyd. Brno: Computer Press, s. ISBN [] BOTT, Ed SIECHERT, Carl STINSON, Craig. Mistrovství v Microsoft Windows vyd. Brno: Computer Press, s. ISBN [n] SPŠ na Proseku 5-8 Ing. Lukáš Procházka

29 CITACE - přesný zápis citací dle normy ISO 690 je k dispozici na: - norma uvádí se přesný zápis citací: monografické publikace šedá liter. seriálové publikace sborníky elektronické zdroje příklad citace monografické publikace Primární odpovědnost. Název: podnázev. Pořadí vydání. Sekundární odpovědnost. Místo vydání: Vydavatel, Rok vydání. Počet stran. Mezinárodní standardní číslo - oranžově označený text je povinný - kurzívu je taktéž nutné dodržet! - alternativou je generátor citací: SPŠ na Proseku 5-9 Ing. Lukáš Procházka

30 UMÍSTĚNÍ CITACÍ - citování norma ISO 690 připouští několika způsoby: seznam použité literatury - spíše technické dokumenty - seznam je obdobný u obou umístění seznamu citací - na konci kapitol (sborníky) poznámky pod čarou - spíše humanitní dokumenty - spol. se seznam. použ. lit. umístění - bezprostředně za odkazem - na konci dokumentu Seznam použité literatury: [1] HORÁK, Jaroslav. BIOS a Setup: Průvodce počítače. 3. vyd. Brno: Computer Press, s. ISBN Obr. 6 CAx technologie (z [] FOŘT, Petr KLETEČKA Jaroslav, AutoCAD 010, Brno: CPRESS, 009, s. 15 [3] CAx Computer Aided (Počítačová podpora ) - - SPŠ na Proseku 5-30 Ing. Lukáš Procházka

31 ZÁVREČNÁ ČÁST DOKUMENTU - nepovinné součásti analytický list a rozdělovník s údaji analytický list - zpracování informací v automatiz. rešeršních systémech - umístění: za poslední lichou stránku - ve více světových jazycích (DOPORUČENO) - obsahuje základní informace o dokumentu rozdělovník s údaji o dostupnosti - seznam příjemců dokumentu DIL (Document Issuing List) - umístění: na rubovou stránku zadní desky / samostatný list - součástí je informace o dostupnosti dokumentu SPŠ na Proseku 5-31 Ing. Lukáš Procházka

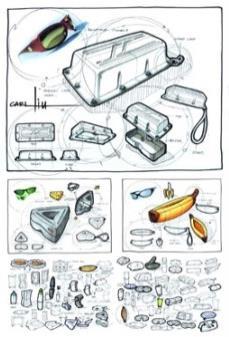

32 DODATKY (PŘÍLOHY) - dodatky - nejsou povinnou součástí každého dokumentu - obsahují: ilustrace tabulky schémata výkresy výpočty - do dodatků jsou tyto části zařazeny z důvodu: rozsahu velikosti formátu stavby textu - příliš velký rozsah - desítky a více listů - větší než A4 (A3) - formát neodpovídá dokumentu - logická stavba textu - podrobnost SPŠ na Proseku 5-3 Ing. Lukáš Procházka

33 OZNAČENÍ a UMÍSTĚNÍ DODATKŮ - dodatky se označují písmeny nebo čísly: písmeny: dodatek A nebo příloha A čísly: dodatek 1 nebo příloha 1 - dodatky mohou být umístěny: součást - shodný formát samostatný - neshodný formát dokumentu - vazba dokument - vazba / desky - dodatky = součást dokumentu vhodné barevné oddělení desky dokumentu oddělovací stránka dokument dodatky SPŠ na Proseku 5-33 Ing. Lukáš Procházka

34 VELIKOST FORMÁTU - rozměry standardně používaných formátů mají ozn. ISO A ozn. šířka x výška - rozměry formátů jsou v mm A6 A5 A4 A x x x x A6 A4 na výšku, A3 A0 na výšku A0 A 594 x 40 A1 A1 A x x A A4 A3 A6 A5 SPŠ na Proseku 5-34 Ing. Lukáš Procházka

35 SKLÁDÁNÍ FORMÁTŮ - formáty (A0 - A3) se skládají na základní formát A4 základní formát A4 formát A0 A4 A SPŠ na Proseku 5-35 Ing. Lukáš Procházka

36 SKLÁDÁNÍ FORMÁTŮ formát A1 A1 formát A A 4 1 formát A3 A3 A3 formáty A4 - A6 (neskládají se) A4 1 A5 A6 SPŠ na Proseku 5-36 Ing. Lukáš Procházka

37 DODATKY S KÓDEM PROGRAMU Pro text, který chcete zobrazit jako titulek stránky ve vyhledávačích (podtržený odkaz) použijte tag <title>. Tag <title> je párovým tagem, takže musí být ukončen jako všechny párové tagy </title>. Obr tag <title> použitý v kódu stránky Sami tvůrci webových vyhledávačů přikládají tomuto tagu velikou důležitost, jelikož lidé se ve výsledcích vyhledávání orientují podle textu odkazů. Vytvořený HTML kód (Příloha 1) je umístění do dodatků - celý HTML kód je v dodatcích - příliš velký rozsah kódů SPŠ na Proseku 5-37 Ing. Lukáš Procházka

38 DODATKY S POSTUPEM VÝPOČTU Dodatek B řešení příkladu č. 3.. Dvojková soustava: Dvojkovou soustavou je soustava, která může nabývat pouze hodnot 0 a 1. Užívána je zejména ve výpočetní technice. Všechny výpočty Příklad : Převeďte číslo do desítkové soustavy. Výsledek viz. (eq. 6) = (eq. 6) Úplné řešení příkladu č. viz. Dodatek B. Dáno: Řešení: = 1x x x x x x x x 1 + 0x x 10 x 1x 9 + 1x 8 + 0x 7 + 0x 6 + 1x 5 + 0x x 3 + 0x + 1x 1 + 1x 0 = 1x x x x x umístění do dodatků - v textu je zadání a výsledek - příliš rozsáhlý výpočet + 1x x x x x x51 + 1x56 + 0x18 + 0x64 + 1x3 + 0x x8 + 0x4 + 1x + 1x1 = SPŠ na Proseku 5-38 Ing. Lukáš Procházka

39 DODATKY SE SCHÉMATEM Dodatek A SPŠ na Proseku 010 Navržený řídící program byl vytvořen v grafickém programovacím prostředí (Ladder diagram). Program (Dodatek A) umožňuje ovládání měřícího zařízení ve 3 režimech: automatickém, manuálním a servisním. Automatický režim je určen pro běžný provoz zařízení. Manuální režim je určen pro testování všech funkcí měřícího zařízení. Tento režim může být spuštěn až po dokončení celého cyklu v automatickém režimu. Servisní režim je určen pro manipulaci se zařízením v případě kolizí. umístění do dodatků - schéma programu je v dodat. - příliš velký rozsah SPŠ na Proseku 5-39 Ing. Lukáš Procházka

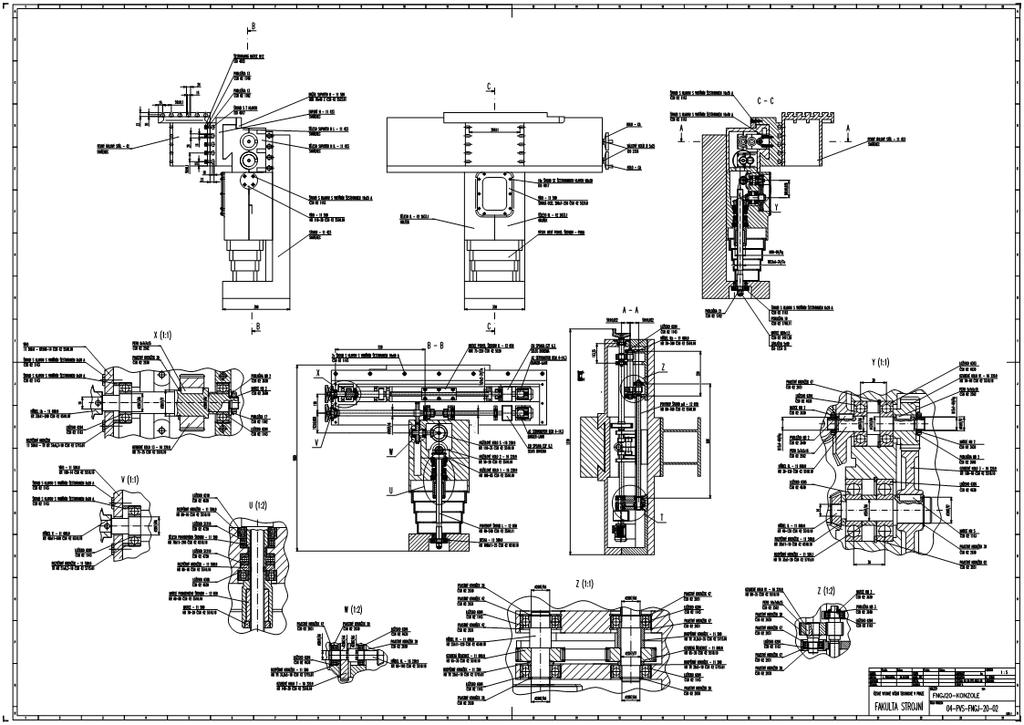

40 DODATKY SE SCHÉMATEM formát dokumentu A4 formát dokumentu A4 Navržená modernizace konzole frézky FNGJ 0 popsaná v tomto dokumentu je přípravou pro její fyzickou modernizaci. Uspořádání pohybových mechanismů konzole frézky je zobrazeno v návrhovém výkrese, který je nedílnou součástí tohoto dokumentu (Příloha 1). Podklady pro výrobu jednotlivých součástí jsou detailně popsány v kap. 5 Realizace. Výrobní výkres hřídelů osy X konzole (Příloha 1). umístění do dodatků - schéma programu je v dodat. - neshodný formát (není A4) SPŠ na Proseku 5-40 Ing. Lukáš Procházka
