Vzduchové dveřní clony komfortní Li 3, 4

Transkript

1 05

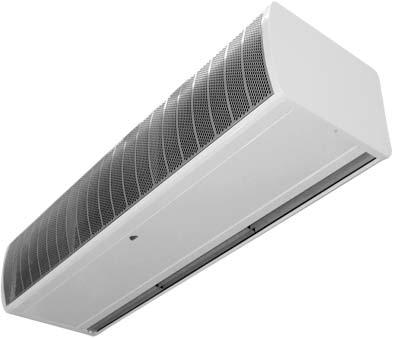

2 Obsah, popis Vzduchové dveřní clony komfortní Li 3, 4 Návrh vzduchových dveřních clon... strana 2 Technická data - rozměry model Li3... strana 3 Technická data - rozměry model Li4... strana 3 Technická data - výkony... strana 4 Clony do podhledu Li3... strana 5 Příslušenství vzduchových dveřních clon... strana 6 Ovládání vzduchových dveřních clon... strana 7 Provedení vzduchových dveřních clon... strana 7 Klíč pro objednávání... strana 8 Vzduchové dveřní clony komfortní jsou určeny zejména pro: banky, hotely administrativní prostory lehký průmysl výstavní haly a supermarkety K odclonění může být použit: cirkulační vzduch - s teplotou prostoru cirkulační vzduch - dohřátý elektrickým nebo teplovodním dohřívačem venkovní a cirkulační vzduch - dohřátý elektrickým nebo teplovodním dohřívačem (na dotaz) Model Li3 Model Li4 umístění: vertikálně / horizontálně provedení: studenovzdušné / teplovzdušné (teplovodní, elektrické příp. parní) pro výšky dveří: do 4,2; do 4,8 m pro šířky dveří: 1,5; 2,0; 2,5 m barevný odstín: standardně RAL 9010 (bílá), na přání veškeré odstíny RAL Tyto vzduchové dveřní clony jsou svým designem vhodné i do interiéru s vysokými požadavky na vzhled. Teplovodní clony jsou standardně vybaveny filtrem EU 2, který výrazně přispívá k čistotě cirkulačního. Vzduchové dveřní clony Li jsou určeny pro prostředí základní. strana 2 Technické změny vyhrazeny 03/05

3 Technická data D Li 3 m e o n M10 G 3/4" provedení termostatický ventil elektro f pravé provedení ohřívače n p j c j' a H V k l l k D m e n M10 G 5/4" -2" elektro f pravé provedení ohřívače n p j c a výstup H V Li 4 o k l l k 03/05 Technické změny vyhrazeny strana 3

4 Technická data Typ - clony komfortní THCP THCP THCP THCP THCP THCP Li3 Li3 Li3 Li4 Li4 Li4 Výfuková výška max. [m] 4,0 4,0 4,0 4,8 4,8 4,8 Rozměry délka D [mm] zařízení výška V [mm] hloubka H [mm] Rozměry šířka a [mm] sací mřížky délka b [mm] D-50 D-50 D-50 D-50 D-50 D-50 Rozměry šířka c [mm] výfuk. mřížky délka d [mm] D-50 D-50 D-50 D-50 D-50 D-50 Montáž m [mm] n [mm] 12,5 12,5 12,5 12,5 12,5 12,5 o [mm] e [mm] f [mm] Technická data SHCP SHCP SHCP SHCP SHCP SHCP Li3 Li3 Li3 Li4 Li4 Li4 Vzduchový výkon [m 3 /h] Ventilátor příkon ventilátoru [W] proud ventilátoru [A] ,4 15,2 19,0 napětí ventilátoru [V] Typ ovládání clony studené, teplovodní LS +, LS-A, LS-X, LS-X/A, Digitron-W, Digitron-W/A Elektrické krytí motorů IP55 IP55 IP55 IP55 IP55 IP55 Hmotnost [kg] Připojení k [mm] 61,5 61,5 61,5 61,5 61,5 61,5 l [mm] p [mm] j [mm] j [mm] Technická data THCP THCP THCP THCP THCP THCP THCP THCP THCP THCP THCP THCP THCP THCP THCP Li3 Li3 Li3 Li3 Li3 Li3 Li4 Li4 Li4 Li4 Li4 Li4 Li4 Li4 Li4 V N V N V N V N NN V N NN V N NN Vzduchový výkon [m 3 /h] Teplovodní ohřívač (voda 80/60 C) t i = 18 C výkon ** [kw] 30,6 58,6 46,0 61,1 39,8 75,9 41,8 76,4 86,0 59,0 108,4 122,6 77,3 134,2 154,2 tlaková ztráta [kpa] 3,1 16,9 7,9 12,5 6,8 20,6 15,5 28,1 23,2 7,1 23,8 23,5 13,9 11,6 17,3 průtokové množství [m 3 /h] 1,29 2,48 1,94 2,59 1,69 3,24 1,72 3,24 3,67 2,52 4,60 5,25 3,31 5,76 6,62 Teplovodní ohřívač (voda 60/40 C) t i = 18 C výkon ** [kw] 15,4 32,6 24,5 34,4 21,7 43,1 22,5 43,1 46,0 31,2 61,2 71,0 42,1 74,2 88,8 tlaková ztráta [kpa] 0,9 6,3 2,7 4,7 2,5 8,0 5,5 10,8 8,1 2,5 9,1 9,5 5,0 4,3 6,8 průtokové množství [m 3 /h] 0,65 1,37 1,04 1,44 0,90 1,84 0,94 1,80 1,95 1,29 2,59 3,02 1,80 3,16 3,81 Teplovodní ohřívač (voda 80/60 C) t i = 20 C výkon ** [kw] 29,2 56,1 43,9 58,5 38,1 72,7 40,0 73,2 82,4 56,4 103,9 117,6 73,8 128,6 147,8 tlaková ztráta [kpa] 2,8 15,6 7,3 11,5 6,3 19,1 14,3 26,0 21,5 6,6 22,1 21,9 12,8 10,8 15,6 průtokové množství [m 3 /h] 1,22 2,37 1,87 2,48 1,62 3,09 1,65 3,09 3,52 2,37 4,46 5,04 3,16 5,47 6,33 Teplovodní ohřívač (voda 60/40 C) t i = 15 C výkon ** [kw] 17,5 36,4 27,5 38,3 24,3 47,9 20,9 39,8 55,0 28,6 56,6 78,6 38,8 68,4 98,4 tlaková ztráta [kpa] 1,2 7,7 3,4 5,8 3,0 9,6 4,7 9,4 11,1 2,1 7,9 11,3 4,3 3,7 8,2 průtokové množství [m 3 /h] 0,72 1,55 1,15 1,62 1,04 2,05 0,86 1,65 2,30 1,22 2,37 3,31 1,65 2,88 4,18 Teplovodní ohřívač (voda 60/30 C) t i = 15 C výkon ** [kw] 10,2 25,6 25,6 27,5 16,5 34,9 25,2 47,9 41,0 35,2 68,0 58,8 47,1 82,8 73,2 tlaková ztráta [kpa] 0,2 2,0 2,0 1,6 0,7 2,7 6,7 13,1 3,2 3,0 11,0 3,3 6,1 5,3 2,4 průtokové množství [m 3 /h] 0,29 0,72 0,72 0,76 0,47 0,97 1,08 2,02 1,15 1,44 2,88 1,65 2,02 3,53 2,09 Elektrický ohřívač ** výkon [kw] na dotaz; napájení *** 400 V; počet stupňů 3 Ventilátor příkon ventilátoru [W] proud ventilátoru [A] ,4 11,4 11,4 15,2 15,2 15,2 19,0 19,0 19,0 napětí ventilátoru [V] Typ ovládání clony studené, teplovodní LS +, LS-A, LS-X, LS-X/A, Digitron-W, Digitron-W/A Elektrické krytí motorů IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 Hmotnost [kg] **) Dle požadavku zákazníka lze dodat výměníky s upravenými či většími výkony ***) Atypicky lze dodat elektrický ohřívač clony v napětí 3x 230V strana 4 Technické změny vyhrazeny 03/05

5 Vzduchové dveřní clony komfortní Li3 Clony do podhledu D UPOZORNĚNÍ: clony do podhledu lze dodat pouze v provedení Li3! 1 Li3= D min.100 max.150* Li3 = 565 Li3=140 5 *) alt. min.180; max.230 mm Mřížky pro clony do podhledu jsou standardně dodávány jako přírodně eloxované alt. v odstínu RAL 9010 (bílá). Na přání lze dodat veškeré odstíny RAL. Zavěšení clon standardní závěs typ A pro standardní model alternativní závěs pro clony do podhledu 03/05 Technické změny vyhrazeny strana 5

6 Příslušenství Vzduchové dveřní clony komfortní Li 3, 4 2-cestný ventil Dle požadavku zákazníka lze dodat kteplovodnímu výměníku zabudovaný 2-cestný ventil s ovládací termostatickou hlavicí (rozsah C). Těleso ventilu je vyrobeno z korozivzdorného bronzu. Ventil se vyznačuje zvlášť malými hydraulickými odpory. Kompletní vrchní díl ventilu je vyměnitelný za provozu soustavy. Max. teplota 120 C DN 25 (1") DN 32 (1 1/4 ") DN 25 XXL (1") 2 k v ** přípustná přípustný přípustná tlak. 2-cestný ventil hodnota provoz.teplota provoz.přetlak diference [ C] [bar] p [bar] DN 25 (1 ) 2, ,25 DN 32 (5/4 ) 3, ,25 DN 25 XXL (1 )* 4, ,20 * vysoko průtokový ventil ** pro DN25, 32 platí pro [K] 3.0; pro DN25 XXL platí pro [K] cestný ventil Dle požadavku zákazníka lze dodat kteplovodnímu výměníku zabudovaný 3-cestný ventil s ovládací termostatickou hlavicí (rozsah C), nebo s elektrotermickým pohonem. Během přepínámí trojcestného ventilu nedochází k v soustavě k žádným tlakovým rázům a ventil je provozován ivmezipolohách. Součástí termostatické hlavice je oddělené kapilárové čidlo, které je při výrobě umístěno za teplovodní výměník - regulace teploty vyfukovaného. tlaková ztráta p [kpa] 1 0,5 0,3 0,2 0, prûtoãné mnoïství [kg/h] DN 25 (kvs 4,6) DN 32 (kvs 6,4) DN 32 XXL (kvs 10,0) k vs přípustná přípustný přípustná tlak. 3-cestný ventil hodnota provoz.teplota provoz.přetlak diference [ C] [bar] p [bar] DN 25 (1 ) 4, ,50 DN 32 (5/4 ) 6, ,25 DN 32 XXL (5/4 )* 10, ,20 DN 40 XXL (2 )* 12, ,20 * pouze s elektrotermickým pohonem tlaková ztráta p [kpa] , DN 40 XXL (kvs 12,0) 0, , , prûtoãné mnoïství [kg/h] tlaková ztráta p [mbar] tlaková ztráta p [mm v.sl.] Termostatická hlavice pro 2-cestný nebo 3-cestný ventil Dle požadavku zákazníka lze dodat k teplovodnímu výměníku zabudovaný 2- nebo 3-cestný termostatický ventil s ovládací hlavicí (rozsah C). Součástí ovládací hlavice je oddělené kapilárové čidlo, které je při výrobě umístěno za teplovodní výměník - regulace teploty vyfukovaného. Elektrotermický servopohon pro 2-cestný nebo 3-cestný ventil Dle požadavku zákazníka lze dodat k teplovodnímu výměníku zabudovaný 2- nebo 3-cestný termoelektrický ventil. Vyznačuje se tichým a bezporuchovým provozem. Je-li termopohon pod napětím vestavěné čidlo se zahřívá, po uplynutí časové diference začne pohon plynule zavírat. Při přerušení napětí dojde k plynulému otevření termopohonu. Elektro data: 230 V/50Hz-3V, IP 42. strana 6 Technické změny vyhrazeny 03/05

7 Ovládání Přehled ovládání pro teplovodní či studenovzdušné modely Li Typ ovládání Přehled funkcí regulace otáček regulace otáček příprava pro ovládání časový vypínač funkce příprava pro ovládání ventilátoru ventilátoru dveřním nebo extern. doběh clony pro DK prostorovým automaticky kontaktem 24V (DK) 5 s hod. ON - OFF termostatem (PT) LS + LS-A LS-X LS-XA Digitron-W Digitron-WA - sériově možné; - nelze Ovládání LS +, LS-A, Digitron-W Popis ovládání: je určeno pro ovládání clon studenovzdušných či teplovodních s možnosti připojení externích ovládácích prvků (dveřní kontakt, termostat), ovládání ventilátoru ; viz. přehled ovládání. LS-A, Digitron-W je navíc oproti LS + dovybaveno spínačem ON/OFF dveřního kontaktu (DK) - přechod na manuální provoz. Digitron-W - ovládání je vhodné zejména do reprezentativních prostor příp. náročných interiérů. Ovládání se provádí přes prosvětlenou foliovou klávesnici ovladače. V případě, že je clona připojena na prostorový termostat (PT) ovládá termostat ventilátor nebo v případě dovýbavy clony termoelektrickým ventilem ovládá PT termo-ventil clony. Upozornění: sériová možnost řetězení clon na jeden ovladač Ovládání LS-X, LS-XA, Digitron-WA Popis ovládání: je určeno pro ovládání clon studenovzdušných či teplovodních s možnosti připojení externích ovládácích prvků (dveřní kontakt, termostat). Je vhodné zejména pro aplikace s velkou frekvencí pohybu osob dveřmi. Automatická funkce clony je zajištěna dveřním kontaktem (kontakt z automatiky dveří stavby), kde při zavřených dveří je clona provozována na nejnižší stupeň otáček. Otevřením dveří dojde k automatickému přepnutí výkonu ventilátoru do vyšších otáček (2. nebo 3. otáčky dle nastavení ovladače); viz. přehled ovládání. LS-XA, Digitron-WA je navíc oproti LS-X dovybaveno spínačem ON/OFF dveřního kontaktu (DK) - přechod na manuální provoz. Digitron-WA - ovládání je vhodné zejména do reprezentativních prostor příp. náročných interiérů. Ovládání se provádí přes prosvětlenou foliovou klávesnici ovladače. V případě, že je clona připojena na prostorový termostat (PT) ovládá termostat ventilátor nebo v případě dovýbavy clony termoelektrickým ventilem ovládá PT termo-ventil clony. Upozornění: sériová možnost řetězení clon na jeden ovladač Digitron W LS+ LS - X Digitron WA Provedení vzduchových dveřních clon Li - horizontální nebo vertikální provedení HC XX0 (viz označení délky v klíči (strana 8) provedení VC * XX0 (viz označení délky v klíči (strana 8) * - viz katalog vertikálních clon 03/05 Technické změny vyhrazeny strana 7

8 Klíč pro objednávání Klíč pro objednávání: Typ T - HC - P Li 3V Umístění clony VC - vertikální clona HC - horizontální clona Provedení ohřívače Délka clony P - pravé provedení výměníku (z pohledu sací strany) L - levé provedení výměníku (z pohledu sací strany) S - studenovzdušné provedení T - teplovzdušné provedení (teplovodní, elektrický ohřívač) (lze dodat i jiné typy ohřívačů - parní,...) Provedení motoru Model L i - model L i 3 - otáčky motoru délka clony 1500 mm délka clony 2000 mm délka clony 2500 mm standardní délka, ( )... - standardní délka, ( ) (XX0 - viz provedení clony strana 7) Provedení clony Li3V - výkon. stupeň 5; voda max.90 C; standardní výměník; doporučená výška zavěšení 4,2 m Li3N - výkon. stupeň 5; voda max.90 C; posílený výměník; doporučená výška zavěšení 4,2 m Li4V - výkon. stupeň 6; voda max.90 C; standardní výměník; doporučená výška zavěšení 4,8 m Li4N - výkon. stupeň 6; voda max.90 C; posílený výměník; doporučená výška zavěšení 4,8 m Li4NN - výkon. stupeň 6; voda max.90 C; výměník pro nízkoteplotní spády; doporučená výška zavěšení 4,8 m Příslušenství: Stropní závěsy Nástěnné závěsy Termostatický ventil s kapilárou Dveřní kontakt Ovládání Protimrazový termostat Příslušenství pro clony do podhledu chladný zimní vzduch ohřívaný vzduch zápach, prach filtrovaný vzduch horký letní vzduch chlazený vzduch zastoupení: Stavoklima v. o. s. HORNÍ 22 CZ ČESKÉ BUDĚJOVICE tel.: , fax: info@stavoklima.cz VZDUCHOVÉ DVEŘNÍ CLONY KOMFORTNÍ LI3, 4
