1 Vzduchové clony Správná volba pro Vaše dveře GEA Viento Projekční data 04/2015 (CZ) GEA Heat Exchangers

2 Typový klíč GEA Viento Vzduchová clona Viento Příslušenství L. A 1 U LZ Řada pro výšku dveří do A = 2,5-3,0 m* B = 3,0-3,5 m* C = 3,5-4,0 m* Velikost: pro šířku dveří do 1 = 1,0 m 2 = 1,5 m 3 = 2,0 m Provedení clony U = Oběhový vzduch M=Směšovací vzduch Výměník 0 = Bez výměníku 2 = 2-řadý (levá strana)** 3 = 3-řadý (levá strana)** 8 = 2-řadý (pravá strana)** 9 = 3-řadý (pravá strana)** Elektrické vybavení 5-stupňové ovládání 1 = Zabudované termokontakty motoru 2 = Vyvedené termokontakty motoru 3-stupňové ovládání - zabudované termokontakty motoru G=Stupně otáček 1, 4, 5 J = Libovolná kombinace tří stupňů otáček (1-5)*** 3-stupňové ovládání - vyvedené termokontakty motoru N=Stupně otáček 1, 4, 5 T = Libovolná kombinace tří stupňů otáček (1-5)*** Příslušenství Strana výdechu 10 = Výdechová příruba z ocelového lakovaného plechu s nastavitelnou žaluzií Strana sání oběhového vzduchu 20 = Sací komora 21 = Pružná příruba na sání 22 = Sací mřížka Strana sání venkovního vzduchu 30 = Sací potrubí (pro připojení ke směšovací komoře) 31 = Sací potrubí (spojovací díl mezi příslušenstvím 30 a 32) 32 = Protidešt ová žaluzie Montážní příslušenství 40 = Závěs pod strop, pozinkovaný 41 = Závěs pod strop, barva RAL = Závěs na stěnu, pozinkovaný 43 = Závěs na stěnu, barva RAL = Spojovací díl pro 2 jednotky 60 = Náhradní filtr (1 sada = 5 kusů) Řada a velikost (viz typový klíč clony) Vybavení ventily 0 = Bez zabudovaného ventilu, bez zatrubkování 1 = Bez zabudovaného ventilu, pouze zatrubkování 2 = Dvoucestný termostatický ventil R3/4 (R1 pro typ C3), včetně zatrubkování Opláštění 0 = Bez opláštění 1 = S opláštěním, barva odstín RAL = S opláštěním, barva RAL na přání zákazníka (pouze barvy RAL, ne metalíza) * Dle projektu ** Levá (pravá) strana připojení výměníku = při pohledu na sání vodorovně instalované vzduchové clony je přívod vody do výměníku vlevo (vpravo). V případě zvolení připojení výměníku na pravé straně (8, 9), je nutno tento požadavek konzultovat s obchodním zastoupením GEA. *** Zvolenou kombinaci tří otáček je nutné uvést do objednávky. 2 PR CZ Změny vyhrazeny K5-04/2015

3 GEA Viento Obsah Rychlý výběr - montáž nad dveře 4 Rychlý výběr - montáž vedle dveří 5 Popis clony 4 Popis clony - příslušenství 6 Příklady montáží 9 2,5-3,0 m 10 Technická data - závěsné výšky 3,0-3,5 m 12 3,5-4,0 m 14 Tlakové ztráty - výpočet topného výkonu 16 Příslušenství 18 Ventily 24 Ovladače 26 Schéma zapojení 28 Přepočet akustického výkonu na akustický tlak 31 PR CZ Změny vyhrazeny K5-04/2015 3

4 Rychlý výběr - montáž nad dveře (vodorovně) GEA Viento C1 C2 C3 3,5 (4,0)* m V max = 4100 m 3 /h Q Hmax = 22,3 kw V max = 6200 m 3 /h Q Hmax = 37,7 kw V max = 7600 m 3 /h Q Hmax = 48,0 kw B1 B2 B3 3,0 (3,5)* m V max = 2450 m 3 /h Q Hmax = 14,0 kw V max = 3800 m 3 /h Q Hmax = 24,0 kw V max = 4600 m 3 /h Q Hmax = 30,4 kw A1 A2 A3 Výška dveří * dle projektu 2,5 (3,0)* m V max = 1750 m 3 /h Q Hmax = 11,8 kw V max = 2600 m 3 /h Q Hmax = 19,7 kw V max = 3450 m 3 /h Q Hmax = 26,2 kw Šířka dveří 1,0 m 1,5 m 2,0 m 4 PR CZ Změny vyhrazeny K5-04/2015

5 GEA Viento Rychlý výběr - montáž vedle dveří (svisle) (A3 + A3) A3 + A3 (B3 + B3) B3 + B3 (C3 + C3) C3 + C3 4,0 m V max = 6900 (13800) m 3 /h Q Hmax = 52,4 (104,8) kw V max = 9200 (18400) m 3 /h Q Hmax = 60,8 (121,6) kw V max = (30400) m 3 /h Q Hmax = 96,0 (192,0) kw (A1 + A3) A1 + A3 (B1 + B3) B1 + B3 (C1 + C3) C1 + C3 3,5 m V max = 5400 (10800) m 3 /h Q Hmax = 38,0 (76,0) kw V max = 7050 (14000) m 3 /h Q Hmax = 44,4 (88,8) kw V max = (27400) m 3 /h Q Hmax = 70,3 (140,4) kw (A2 + A2) (A2 + A2) (B2 + B2) B2 + B2 (C2 + C2) C2 + C2 3,0 m V max = 5200 (10400) m 3 /h Q Hmax = 39,6 (79,2) kw V max = 7600 (15200) m 3 /h Q Hmax = 48,0 (96,0) kw V max = (24800) m 3 /h Q Hmax = 75,4 (150,8) kw (A1 + A2) A1 + A2 (B1 + B2) B1 + B2 (C1 + C2) C1 + C2 Výška dveří 2,5 m V max = 4350 (8700) m 3 /h Q Hmax = 31,5 (63,0) kw V max = 6250 (12500) m 3 /h Q Hmax = 38,0 (76,0) kw V max = (20600) m 3 /h Q Hmax = 60,0 (120,0) kw Hodnoty uvedené v závorkách platí pro protilehlé osazení dveří clonami Viento. Z důvodu odvzdušnění clon Viento je při svislé instalaci nutné, aby byl přívod vody do výměníku vždy nahoře. Tzn., že protilehlé osazení dveří je kombinací clon s levým a pravým přívodem vody do výměníku (viz typový klíč). 2,5 m (5 m) 3 m (6 m) 3,5 m (7 m) Šířka dveří PR CZ Změny vyhrazeny K5-04/2015 5

6 Popis clony GEA Viento Viento - řada A, B Viento - řada A, B, C Pro výšky dveří: do 2,5-3,0 m (řada A), do 3,0-3,5 m (řada B), do 3,5-4,0 m (řada C). V každé výkonové řadě jsou k dispozici tři velikosti odpovídající šířkám dveří 1 m, 1,5 m, 2 m. Viento - řada C Meze použití Vzduchové clony Viento jsou používány především ve skladových, výstavních a provozních prostorách, obchodních domech a prodejnách, bankách tj. v prostředí normálním dle ČSN ed. 2. max. přípustná teplota okolí -10 C až +40 C. provozní napětí 230V, 50Hz krytí IP 20 Obr. 1 Termostatický ventil Termoelektrický ventil - rohový Termoelektrický ventil - přímý Ventilové vybavení Zabudovaný termostatický ventil nebo k dovybavení termoelektrický rohový nebo přímý ventil. Obr. 2 6 PR CZ Změny vyhrazeny K5-04/2015

7 GEA Viento Popis clony Elektrovybavení Obr. 3 Ovladače Elektrovybavení Regulace otáček je umožněna zabudovaným 5-stupňovým autotransformátorem přepínáním jednotlivých odboček vinutí silovým signálem (pro provedení clon L.####.1(2)## s ovladači MCxx popř. ovládáním ze strany stavby) nebo slaboproudým signálem vybranou kombinací tří otáček (pro provedení clon L.####.G(J, N, T)## s ovladačem MCR25 popř. ovladáním ze strany stavby). Ovladače MC a MCR Možno vybrat z několika typů podle počtu ovládaných vzduchových clon a celkového jmenovitého proudu. Obr. 4 Výměník, ventilátory Obr. 5 Výměník max. teplota média +110 C max. provozní tlak 1 MPa zakončení hrdel výměníku: řada A, B - G 3/4 řada C - G 1 Ventilátory radiální ventilátory s bezúdržbovými ložisky Elektromotory provozní napětí 230V, 50Hz krytí: řada A, B - IP 44 řada C - IP 22 izolační třída F PR CZ Změny vyhrazeny K5-04/2015 7

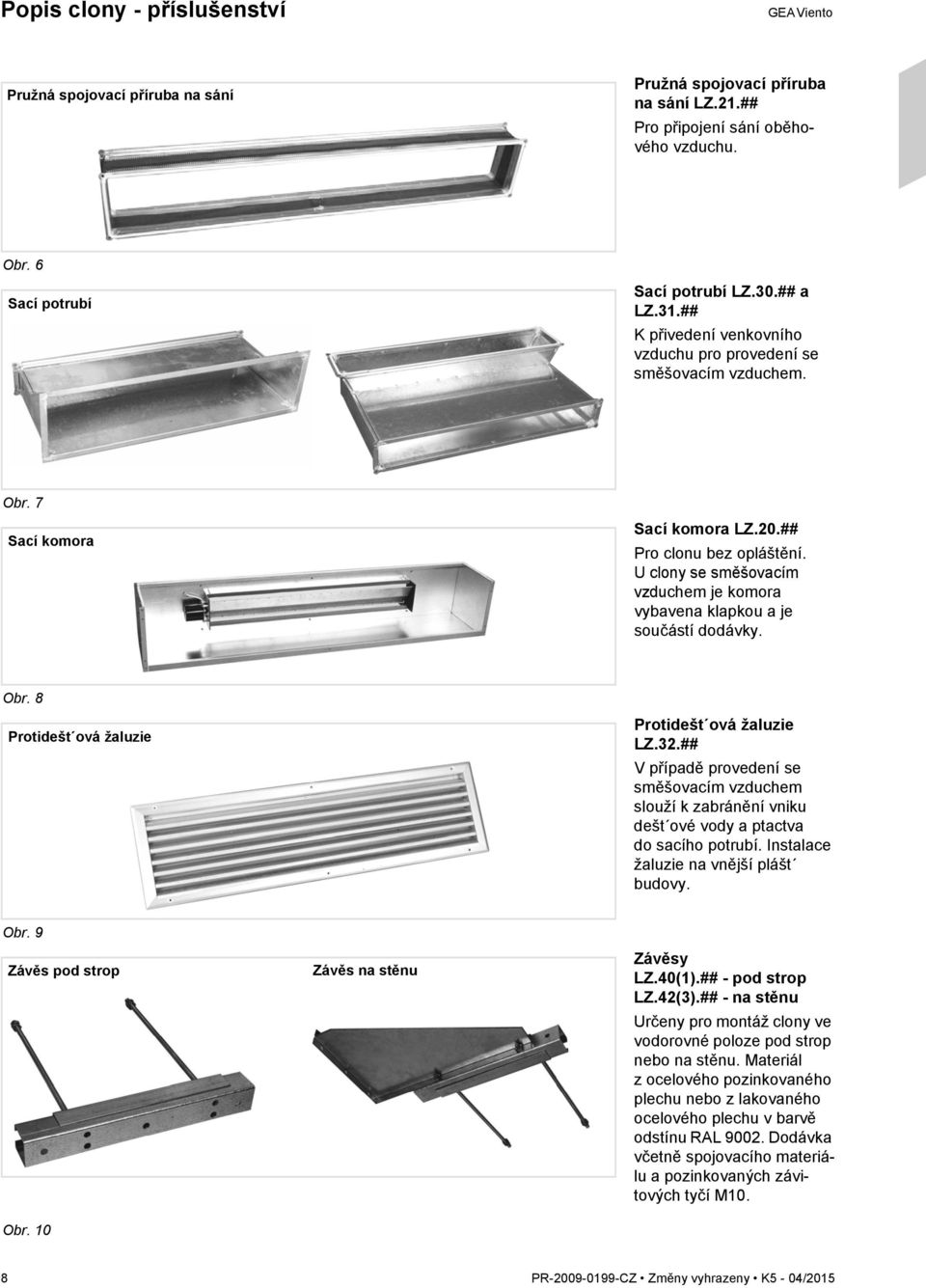

8 Popis clony - příslušenství GEA Viento Pružná spojovací příruba na sání Pružná spojovací příruba na sání LZ.21.## Pro připojení sání oběhového vzduchu. Obr. 6 Sací potrubí Sací potrubí LZ.30.## a LZ.31.## K přivedení venkovního vzduchu pro provedení se směšovacím vzduchem. Obr. 7 Sací komora Sací komora LZ.20.## Pro clonu bez opláštění. U clony se směšovacím vzduchem je komora vybavena klapkou a je součástí dodávky. Obr. 8 Protidešt ová žaluzie Protidešt ová žaluzie LZ.32.## V případě provedení se směšovacím vzduchem slouží k zabránění vniku dešt ové vody a ptactva do sacího potrubí. Instalace žaluzie na vnější plášt budovy. Obr. 9 Závěs pod strop Obr. 10 Závěs na stěnu Závěsy LZ.40(1).## - pod strop LZ.42(3).## - na stěnu Určeny pro montáž clony ve vodorovné poloze pod strop nebo na stěnu. Materiál z ocelového pozinkovaného plechu nebo z lakovaného ocelového plechu v barvě odstínu RAL Dodávka včetně spojovacího materiálu a pozinkovaných závitových tyčí M10. 8 PR CZ Změny vyhrazeny K5-04/2015

9 GEA Viento Příklady montáží Viditelné umístění vzduchové clony s opláštěním Venkovní strana Vnitřní strana Venkovní strana Vnitřní strana Obr. 11 Viditelné (s opláštěním) nebo skryté (bez opláštění) vzduchové clony v zádveří Venkovní strana Vnitřní strana Venkovní strana Vnitřní strana Obr. 12 Skryté umístění vzduchové clony (bez opláštění) s příslušenstvím - oběhový vzduch Venkovní strana Vnitřní strana Venkovní strana Vnitřní strana Obr. 13 Skryté umístění vzduchové clony (bez opláštění) s příslušenstvím - směšovací vzduch Obr. 14 Venkovní strana Vnitřní strana PR CZ Změny vyhrazeny K5-04/2015 9

10 Technická data - závěsná výška do 2,5-3,0 m Stavební řada A GEA Viento Rozměry a technická data platí pro oběhový i směšovací vzduch. Rozměr L 1 (délka včetně bočního opláštění) platí pouze pro clonu s opláštěním. Dle projektu může být clona stavební řady A v závěsné výšce až 3,0 m. U dveří širších než 2 m může být, pomocí spojovacího dílu LZ.50.##, spojeno více vzduchových clon vedle sebe. Viento bez opláštění Viento s opláštěním Obr. 15 U provedení clon L.xxx8(9).xxx je elektrické připojení a přívod vody do výměníku zrcadlově obráceně. Rozměry / hmotnost Stavební řada / Typ Šířka dveří do 1,0 m L.A1##.### Šířka dveří do 1,5 m L.A2##.### Šířka dveří do 2,0 m L.A3##.### Délka s opláštěním L 1 [mm] Délka bez opláštění L 2 [mm] Vzdálenost otvorů pro zavěšení L 3 [mm] Hmotnost s bez opláštění(m) PR CZ Změny vyhrazeny K5-04/2015

11 GEA Viento Technická data - závěsná výška do 2,5-3,0 m Stavební řada A Množství vzduchu / Teplota Stavební řada / Typ Stupeň otáček Množství vzduchu 2-řadý výměník (2RR) PWW 80/60 C; t L1 =18 C L.A##2.### Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Množství vzduchu 3-řadý výměník (3RR) PWW 60/40 C; t L1 =18 C L.A##3.### Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Hladina akustického výkonu Hladina akustického tlaku * Šířka dveří do 1,0 m L.A1##.### Šířka dveří do 1,5 m L.A2##.### Šířka dveří do 2,0 m L.A3##.### m 3 /h kw C kpa m 3 /h kw C kpa db(a) db(a) ,3 46,5 0, ,5 39,7 0, ,9 45,1 0, ,9 39,0 0, ,9 42,9 0, ,8 37,6 0, ,5 39,9 0, ,3 35,6 1, ,8 37,8 1, ,4 34,3 1, ,9 49,9 1, ,8 41,6 1, ,2 47,9 1, ,8 40,6 1, ,0 45,5 1, ,2 39,1 1, ,5 42,5 2, ,5 37,1 2, ,7 40,3 3, ,3 35,7 2, ,3 49,9 0, ,3 42,3 0, ,6 48,3 0, ,4 41,4 1, ,9 45,8 0, ,5 39,8 1, ,4 42,6 1, ,6 37,6 1, ,2 40,3 1, ,1 36,1 2, * Hladina akustického tlaku vztažena na volné pole, vzdálenost 3 m, směrový činitel 2 (půlkulové vyzařování) Příkon / Proud (při nejvyšším stupni otáček) Stavební řada / Typ Šířka dveří do 1,0 m L.A1##.### Šířka dveří do 1,5 m L.A2##.### Šířka dveří do 2,0 m L.A3##.### Příkon [kw] Proud [A] 2RR 3RR 2RR 3RR 0,52 0,51 2,2 2,2 0,78 0,76 3,3 3,3 1,03 1,02 4,5 4,4 PR CZ Změny vyhrazeny K5-04/

12 Technická data - závěsná výška do 3,0-3,5 m Stavební řada B GEA Viento Rozměry a technická data platí pro oběhový i směšovací vzduch. Rozměr L 1 (délka včetně bočního opláštění) platí pouze pro clonu s opláštěním. Dle projektu může být clona stavební řady B v závěsné výšce až 3,5 m. U dveří širších než 2 m může být, pomocí spojovacího dílu LZ.50.##, spojeno více vzduchových clon vedle sebe. Viento bez opláštění Viento s opláštěním Obr. 16 U provedení clon L.xxx8(9).xxx je elektrické připojení a přívod vody do výměníku zrcadlově obráceně. Rozměry / hmotnost Stavební řada / Typ Šířka dveří do 1,0 m L.B1##.### Šířka dveří do 1,5 m L.B2##.### Šířka dveří do 2,0 m L.B3##.### Délka s opláštěním L 1 [mm] Délka bez opláštění L 2 [mm] Vzdálenost otvorů pro zavěšení L 3 [mm] Hmotnost s bez opláštění(m) PR CZ Změny vyhrazeny K5-04/2015

13 GEA Viento Technická data - závěsná výška do 3,0-3,5 m Stavební řada B Množství vzduchu / Teplota Stavební řada / Typ Stupeň otáček Množství vzduchu 2-řadý výměník (2RR) PWW 80/60 C; t L1 =18 C L.B##2.### Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Množství vzduchu 3-řadý výměník (3RR) PWW 60/40 C; t L1 =18 C L.B##3.### Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Hladina akustického výkonu Hladina akustického tlaku * Šířka dveří do 1,0 m L.B1##.### Šířka dveří do 1,5 m L.B2##.### Šířka dveří do 2,0 m L.B3##.### m 3 /h kw C kpa m 3 /h kw C kpa db(a) db(a) ,1 42,4 0, ,0 37,3 0, ,8 41,1 0, ,7 36,4 1, ,0 39,0 0, ,7 35,1 1, ,8 36,4 1, ,3 33,3 1, ,0 34,8 1, ,4 32,2 2, ,5 44,8 2, ,7 38,7 1, ,0 43,0 2, ,0 37,5 2, ,9 41,1 3, ,6 36,2 2, ,0 38,2 4, ,2 34,3 3, ,0 36,6 4, ,1 33,2 4, ,3 46,4 0, ,8 40,3 1, ,5 44,3 1, ,7 38,9 1, ,8 42,2 1, ,9 37,5 1, ,6 39,3 1, ,2 35,6 2, ,4 37,4 2, ,7 34,3 2, * Hladina akustického tlaku vztažena na volné pole, vzdálenost 3 m, směrový činitel 2 (půlkulové vyzařování) Příkon / Proud (při nejvyšším stupni otáček) Stavební řada / Typ Šířka dveří do 1,0 m L.B1##.### Šířka dveří do 1,5 m L.B2##.### Šířka dveří do 2,0 m L.B3##.### Příkon [kw] Proud [A] 2RR 3RR 2RR 3RR 0,76 0,73 3,30 3,20 1,18 1,17 5,10 5,00 1,42 1,40 6,20 6,10 PR CZ Změny vyhrazeny K5-04/

14 Technická data - závěsná výška do 3,5-4,0 m Stavební řada C GEA Viento Rozměry a technická data platí pro oběhový i směšovací vzduch. Rozměr L 1 (délka včetně bočního opláštění) platí pouze pro clonu s opláštěním. Dle projektu může být clona stavební řady C v závěsné výšce až 4,0 m. U dveří širších než 2 m může být, pomocí spojovacího dílu LZ.50.##, spojeno více vzduchových clon vedle sebe. Viento bez opláštění Viento s opláštěním Obr. 17 U provedení clon L.xxx8(9).xxx je elektrické připojení a přívod vody do výměníku zrcadlově obráceně. Rozměry / hmotnost Stavební řada / Typ Šířka dveří do 1,0 m L.C1##.### Šířka dveří do 1,5 m L.C2##.### Šířka dveří do 2,0 m L.C3##.### Délka s opláštěním L 1 [mm] Délka bez opláštění L 2 [mm] Vzdálenost otvorů pro zavěšení L 3 [mm] Hmotnost s bez opláštění(m) PR CZ Změny vyhrazeny K5-04/2015

15 GEA Viento Technická data - závěsná výška do 3,5-4,0 m Stavební řada C Množství vzduchu / Teplota Stavební řada / Typ Stupeň otáček Množství vzduchu 2-řadý výměník (2RR) PWW 80/60 C; t L1 =18 C L.C##2.### Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Množství vzduchu 3-řadý výměník (3RR) PWW 60/40 C; t L1 =18 C L.C##3.### Topný výkon Teplota výstupního vzduchu (t L2 ) Tlaková ztráta Hladina akustického výkonu Hladina akustického tlaku * Šířka dveří do 1,0 m L.C1##.### Šířka dveří do 1,5 m L.C2##.### Šířka dveří do 2,0 m L.C3##.### m 3 /h kw C kpa m 3 /h kw C kpa db(a) db(a) ,1 38,5 0, ,7 34,7 1, ,0 36,7 1, ,4 33,4 2, ,6 35,3 1, ,7 32,6 2, ,3 34,7 1, ,4 32,1 2, ,3 34,0 1, ,2 31,7 3, ,8 40,9 3, ,4 36,0 2, ,0 38,9 3, ,1 34,7 3, ,7 37,4 4, ,3 33,7 3, ,0 36,7 4, ,4 33,3 4, ,7 35,9 5, ,7 32,8 4, ,2 41,5 1, ,5 37,0 1, ,0 39,1 1, ,9 35,4 2, ,0 37,8 1, ,6 34,5 2, ,7 37,1 2, ,1 34,0 2, ,0 36,6 2, ,0 33,7 3, * Hladina akustického tlaku vztažena na volné pole, vzdálenost 3 m, směrový činitel 2 (půlkulové vyzařování) Příkon / Proud (při nejvyšším stupni otáček) Stavební řada / Typ Šířka dveří do 1,0 m L.C1##.### Šířka dveří do 1,5 m L.C2##.### Šířka dveří do 2,0 m L.C3##.### Příkon [kw] Proud [A] 2RR 3RR 2RR 3RR 1,99 0,95 7,00 6,80 1,48 1,44 10,50 10,40 2,02 1,97 11,9 11,70 PR CZ Změny vyhrazeny K5-04/

16 Tlakové ztráty - výpočet topného výkonu GEA Viento Topné výkony a tlakové ztráty uvedené na předchozích stranách a platných pro řady A C se vztahují k: PWW 80/60 C (2-řadé výměníky) PWW 60/40 C (3-řadé výměníky) Teplota vzduchu na vstupu T L1 = 18 C Topné výkony a tlakové ztráty při jiných provozních stavech mohou být stanoveny pomocí korekčních koeficientů z následující tabulky nebo grafů. 2-řadý výměník Tlakové ztráty Korekční koeficient f Rozdíl teplot vody ΔT W Rozdíl teplot vzduchu ΔT ,20 0,43 0,67 0,92 1,20 1,47 1, ,10 0,32 0,56 0,81 1,06 1,33 1,59 1, ,07 0,25 0,46 0,69 0,93 1,17 1,43 1,67 1, ,16 0,34 0,56 0,78 1,02 1,25 1,49 1,74 2,00 3-řadý výměník Tlakové ztráty Korekční koeficient f Rozdíl teplot vody ΔT W Rozdíl teplot vzduchu ΔT ,63 1,05 1,49 1,91 2,33 2,76 3, ,39 0,79 1,19 1,59 2,00 2,40 2,84 3, ,10 0,52 0,90 1,28 1,66 2,06 2,45 2,88 3, ,26 0,61 0,96 1,33 1,70 2,10 2,51 2,92 3,32 16 PR CZ Změny vyhrazeny K5-04/2015

17 GEA Viento Tlakové ztráty - výpočet topného výkonu Vzorce pro výpočet 1. ΔT T W1 + T = W2 T 2 L1 2. ΔT W = T W1 T W2 Dáno: Typ vzduchové clony: L.A2U3.# # # - 4. stupeň otáček PWW 60/40 C, 3-řadý výměník T L1 = 18 C Q = Q N f m= Q ΔT W 2940 Q T L2 = T L V Určit: 1) Topný výkon Q při V = 2080 m 3 /h (viz tabulka na str. 11) 2) Teplotu vzduchu na výstupu T L2 3) Odpor výměníku na straně vody Výpočet: 1. Q N = 13,5 kw (viz tabulka na str. 11) Názvy symbolů ΔT [K] = střední teplotní rozdíl ΔT W [K] = teplotní rozdíl vody T W1 [ C] = teplota vstupní vody T W2 [ C] = teplota výstupní vody T L1 [ C] = teplota vzduchu na vstupu T L2 [ C] = teplota vzduchu na výstupu Q N [kw] = jmenovitý topný výkon při topná voda 80/60 C, T L1 = 18 C (2RR) topná voda 60/40 C, T L2 = 18 C (3RR) Q [kw] = topný výkon f [-] = přepočtový koeficient m [kg/h] = množství vody V [m 3 /h] = množství vzduchu Δp W [kpa] = odpor výměníku na straně vody ΔT= = 32K 2 ΔT W = = 20 K Q = 13,5 kw x 0,90 = 12,2 kw (f = 0,90 z tabulky korekčního koeficientu na str. 16) T L2 = , = 35, 2 C m= , = 525 kg/h 20 Δp W = 2,1 kpa (odečteno z grafu na str. 16) PR CZ Změny vyhrazeny K5-04/

18 Přehled příslušenství GEA Viento Příslušenství na straně vzduchu Montážní rozměry - stavební řada A, B Obr. 18 Obr. 20 Montážní rozměry - stavební řady C Pozice Příslušenství Typ 1 Protidešt ová žaluzie LZ.32.## 2 Sací potrubí LZ.31.## 3 Sací potrubí LZ.30.## 4 Směšovací komora: u směšovacích jednotek není příslušenstvím, je obsažena v základní jednotce - 5 Sací komora: u oběhových jednotek rozměrově stejná jako směšovací komora, avšak bez klapky LZ.20.## 6 Pružná spojovací příruba na sání LZ.21.## 7 Sací mřížka s ocelovými příchytkami LZ.22.## 8 Výdechová příruba z ocel. plechu s naklápěcí žaluzií LZ.10.## Obr. 19 Montáž je možná jak vodorovná instalace nad vrata či dveře, tak i svislá instalace na boku - podél dveří či vrat. V případě požadavku umístění vzduchové clony Viento svisle, je nutné dbát na to, aby přívod topného média do vzduchové clony byl vždy horní části z důvodu snadného odvzdušnění. Výměník vzduchové clony pak vždy, i během odstávky, bude plný topného média (nemožnost vypuštění). Je tedy nutné použít jako médium nemrznoucí směs, popř. výměník vyprázdnit tlakovým vzduchem. Pro osazení širších vrat, lze instalovat clony protilehle po obou stranách vrat. Takto instalované clony musí být v zrcadlovém provedení, tzn. se vzájemně obráceně umístěným přívodem topného média a elektrickým připojením, tím je splněna podmínka, že přívod topného média do výměníku clon je vždy v horní části clony. Takto na svislo je možné dodat vzduchové clony ve všech provedení A, B nebo C. V případech vodorovné instalace, kde je nedostatek místa nad vzduchovou clonou, je možné dodat vzduchové clony i se stranovým připojením jak topného média, tak elektrického připojení. V těchto nestandardních případech je bezpodmínečně nutné tento požadavek uvést do technické specifikace pro poptávku či objednávku. Podle požadovaného umístění (viditelně / skrytě) a funkce (oběh / směšování) může být zvolena vzduchová clona Viento s opláštěním nebo bez opláštění. Standardní barva opláštění je šedobílá, odstín RAL Na přání je možné dodat opláštění i v jiném barevném odstínu. Vzduchovou clonu je možné s využitím příslušenství (viz str. 19) instalovat i do mezistropních prostor. 18 PR CZ Změny vyhrazeny K5-04/2015

19 GEA Viento Příslušenství Obr. 21 Protidešt ová žaluzie (Poz. 1) Řada Objednací číslo Hmotnost [kg] A1 LZ.32.A1 2,3 A2 LZ.32.A2 3,3 A3 LZ.32.A3 4,4 B1 LZ.32.B1 2,3 B2 LZ.32.B2 3,3 B3 LZ.32.B3 4,4 C1 LZ.32.C1 3,3 C2 LZ.32.C2 4,4 C3 LZ.32.C3 5,4 Řada L [mm] C [mm] A A A B B B C C C Obr. 22 Sací potrubí (Poz. 2) Řada Objednací číslo Hmotnost [kg] A1 LZ.31.A1 5,3 A2 LZ.31.A2 7,2 A3 LZ.31.A3 9,1 B1 LZ.31.B1 5,3 B2 LZ.31.B2 7,2 B3 LZ.31.B3 9,1 C1 LZ.31.C1 7,6 C2 LZ.31.C2 9,5 C3 LZ.31.C3 11,4 Obr. 23 Hodnoty v závorkách platí pro řadu C Řada L [mm] A1 630 A2 930 A B1 630 B2 930 B C1 930 C C Obr. 24 PR CZ Změny vyhrazeny K5-04/

20 Příslušenství GEA Viento Obr. 25 Sací potrubí (Poz. 3) Řada Objednací číslo Hmotnost [kg] A1 LZ.30.A1 7,8 A2 LZ.30.A2 11,6 A3 LZ.30.A3 14,2 B1 LZ.30.B1 7,8 B2 LZ.30.B2 11,6 B3 LZ.30.B3 14,2 C1 LZ.30.C1 17,1 C2 LZ.30.C2 20,8 C3 LZ.30.C3 24,9 Obr. 26 Hodnoty v závorkách platí pro řadu C Řada L [mm] a [mm] b [mm] A A A B B B C C C Obr. 27 Sací komora (Poz. 5) Řada Objednací číslo Hmotnost [kg] A1 LZ.20.A1 7,8 A2 LZ.20.A2 10,3 A3 LZ.20.A3 12,8 B1 LZ.20.B1 7,8 B2 LZ.20.B2 10,3 B3 LZ.20.B3 12,8 C1 LZ.20.C1 13,2 C2 LZ.20.C2 17,6 C3 LZ.20.C3 22,1 Pohled A 4x nýtovací matice M5 4x nýtovací matice M5 Hodnoty v závorkách platí pro řadu C Obr. 28 Řada a [mm] b [mm] A A A B B B C C C PR CZ Změny vyhrazeny K5-04/2015

21 GEA Viento Příslušenství Obr. 29 Pružná spojovací příruba na sání (Poz. 6) Řada Objednací číslo Hmotnost [kg] A1 LZ.21.A1 5,4 A2 LZ.21.A2 7,6 A3 LZ.21.A3 9,8 B1 LZ.21.B1 5,4 B2 LZ.21.B2 7,6 B3 LZ.21.B3 9,8 C1 LZ.21.C1 7,1 C2 LZ.21.C2 10,0 C3 LZ.21.C3 12,9 Hodnoty v závorkách platí pro řadu C Řada L [mm] d [mm] A A A B B B C C C Obr. 30 Obr. 31 Sací mřížka s příchytkami (Poz. 7) Řada Objednací číslo Hmotnost [kg] A1 LZ.22.A1 3,2 A2 LZ.22.A2 4,8 A3 LZ.22.A3 6,3 B1 LZ.22.B1 3,2 B2 LZ.22.B2 4,8 B3 LZ.22.B3 6,3 C1 LZ.22.C1 4,2 C2 LZ.22.C2 6,4 C3 LZ.22.C3 9,1 Obr. 32 Hodnoty v závorkách platí pro řadu C Řada L [mm] a [mm] b [mm] A A A B B B C C C PR CZ Změny vyhrazeny K5-04/

22 Příslušenství GEA Viento Obr. 33 Výdechové příruby s nastavitelnou žaluzií (Poz. 8) Řada Objednací číslo Hmotnost [kg] A1 LZ.10.A1 2,3 A2 LZ.10.A2 2,8 A3 LZ.10.A3 4,4 B1 LZ.10.B1 2,3 B2 LZ.10.B2 2,8 B3 LZ.10.B3 4,4 C1 LZ.10.C1 3,3 C2 LZ.10.C2 4,4 C3 LZ.10.C3 5,4 Řada A Řada L [mm] a [mm] A A A Obr. 34 Řada B, C Řada L [mm] a [mm] B B B C C C Hodnoty v závorkách platí pro řadu C Obr PR CZ Změny vyhrazeny K5-04/2015

23 GEA Viento Montážní příslušenství Montáž na stěnu (vodorovná poloha clony) Obr. 36 Hodnoty v závorkách platí pro řadu C Závěs na stěnu (sada = 2 kusy) Provedení Objednací číslo Hmotnost [kg] A, B C Pozinkováno LZ.42.## RAL 9002 LZ.43.## Montáž pod strop (vodorovná poloha clony) Obr. 37 Hodnoty v závorkách platí pro řadu C Závěs pod strop (sada = 2 kusy) Provedení Objednací číslo Hmotnost [kg] A, B C Pozinkováno LZ.40.## 4 5 RAL 9002 LZ.41.## 4 5 Spojovací díl Pro větší šířky dveří je možno řadit vzduchové clony vedle sebe a spojit je pomocí spojovacího dílu (LZ.50.##). Spojovací díl je součástí každé dodávky vzduchové clony Viento. Obr. 38 PR CZ Změny vyhrazeny K5-04/

24 GEA Viento Zabudované regulační ventily Na přání zákazníka mohou být ve výrobě zabudovány termostatické ventily pro regulaci teploty výstupního vzduchu. Popis: dvoucestné rohové ventily s nízkým hlukem, s plochou kuželkou pro spojitou regulaci na straně vody, termostatická regulační hlavice s kapalinovým dálkovým čidlem a 2 m dlouhou kapilárou. 2-cestný rohový ventil Řady Jmen. průměr Závit Objednací číslo A1 - A3 B1 - B3 DN 20 R 3/4 L.A###.#2# C1 - C3 C3 DN 25 R 1 L.A###.#2# Technické údaje Max. provozní tlak 1 MPa (10 bar) Max. teplota topného média 130 C Max. tlaková diference 30kPa Vliv teploty topného média < 0,7 K/30 K Hystereze < 0,5 K Požadovaná hodnota (teplota čidla) 20 C do 70 C Obr. 39 Připojení Závity hrdla podle ČSN ISO 7-1 pro trubku se závitem příp. pro měděnou a přesnou ocelovou trubku mm se svěrkovým šroubením. Diagram průtoku pro termostatické ventily Průtok topného média (kg/h) Otevřený Dimenzování Jmenovitý DN 20, 25 průměr P - pásmo 2K 3K 5K 7K 10K Hodnoty k vs 1,25 1,80 3,00 4,30 7,00 Příklad dimenzování Dáno: hmotnostní průtok vody 250 kg/h Určit: tlaková ztráta při zvoleném P pásmu 2K Hledaná tlaková ztráta je v průsečíku přímky průtoku se zvolenou křivkou ventilu pro P = 2K Δp = 3,6 kpa Obr. 40 Tlaková ztráta Δp (kpa) PR CZ Změny vyhrazeny K5-04/

25 Ventily s termoelektrickým pohonem k zabudování ze strany stavby GEA Viento Pro jiný způsob regulace průtoku topného média je možno dodat uzavírací ventily s termoelektrickým pohonem. Popis: 2-cestné rohové nebo přímé ventily s nízkým hlukem, plochý kabel, termoelektrický servopohon (otevřeno / zavřeno). 2-cestný rohový ventil Řada Jmen. Hodnota k vs Objednací číslo průměr Rohový Přímý Rohový Přímý A1 - A3 B1 - B3 C1 - C2 DN 20 7,0 5, C3 DN 25 7,0 5, Rozměry rohový ventil DN Závit h [mm] I1 [mm] I2 [mm] I3 [mm] I4 [mm] 20 R 3/4 32,0 34,0 36,0 68,0 14,5 25 R 1 32,0 37,5 41,5 74,5 16,8 Obr cestný přímý ventil Obr. 42 Diagram průtoku pro ventily s termoelektrickým pohonem Rozměry přímý ventil DN Závit h [mm] I1 [mm] I2 [mm] I3 [mm] I4 [mm] 20 R 3/4 39,5 34,5 40,5 66,5 14,5 25 R 1 40,0 42,0 48,0 75,0 16,8 Technické údaje Max. provozní tlak: 1 MPa (10 bar) Max. teplota topného média: 110 C Max. tlaková diference: 30 kpa Provozní napětí: 230 V/50-60 Hz Bez proudu zavřeno Příkon: při přestavování 58 W v provozu 2,5 W Max. zapínací proud: 250 ma Max. provozní teplota: 100 C Max. teplota okolí: 50 C Krytí: IP 43, příp. IP 44 při svislé montáži Poloha instalace: svisle nebo šikmo Délka kabelu: 1,2 m Doba přestavení: cca 3 min Průtok topného média (kg/h) Rohový Přímý Připojení Závity hrdla podle ČSN ISO 7-1 pro trubku se závitem příp. pro měděnou a přesnou ocelovou trubku mm se svěrkovým šroubením. Tlaková ztráta Δp (kpa) 26 PR CZ Změny vyhrazeny K5-04/2015

26 GEA Viento Ovladače Ovladače MC umožňují připojení jedné (P1), dvou (P2) nebo tří (P3) vzduchových clon Viento. K ovladači MCR lze připojit až 10 vzduchových clon. Regulace otáček je umožněna ve cloně zabudovaným 5-stupňovým autotransformátorem přepínáním jednotlivých odboček vinutí silovým signálem (pro provedení clon L.####.1(2)## s ovladači MC## popř. silnoproudým ovládáním ze strany stavby) nebo slaboproudým signálem vybranou kombinací tří stupňů otáček (pro provedení clon L.####.G(J, N, T)## s ovladačem MCR 25 popř. ovladačem ze strany stavby). Kontrolky u ovladače verze MC 25, 30 a MCR 25 signalizují provoz a poruchu ventilátorů. U verze MC 21 je signalizován pouze provoz ventilátorů. Prostřednictvím spínače otáček ventilátoru Léto / Zima (studená / teplá clona) ve spojení s uzavíracím ventilem s termoelektrickým pohonem je umožněn letní provoz vzduchových clon bez topného média. Ovladače pro provoz se směšovaným vzduchem (MC 30) nabízejí navíc kontrolu ochrany proti zamrznutí a ovládání klapky směšovaného vzduchu (otevřeno / zavřeno). Ovladače MC jsou volitelným příslušenstvím pro typy jednotek L.####.1## a L.####.2##, ovladač MCR pak pro všechny typy jednotek L.####.G(J, N, T)##. Funkce ovladačů: Funkce MC 20E MC 21 MC 25 MC 30 MCR 25 Spínač otáček ventilátoru Léto - Zima X X X X X Tepelná ochrana (auto reset)* X X Tepelná ochrana s blokováním (manual reset)** X X X Přepínač Auto / Manual (automatický / ruční provoz clony) X X X X Připojení pro externí spouštěcí kontakt X X X X Spínač klapky směšovací komory (otevř./zavř.) - pouze provoz se směšovacím vzduchem X Počet stupňů otáček ventilátoru * zabudované TK motoru + vyvedený TK autotransformátoru zapojený na cívku stykače ovladače ** vyvedené (popř. zabudované) TK motoru + vyvedený TK autotransformátoru zapojené do vyhodnocovacího obvodu ovladače Jmenovité proudy UPOZORNĚNÍ: Maximální celkový jmenovitý proud zapojených vzduchových clon nesmí přesáhnout maximální celkový jmenovitý proud ovladače. Hodnoty jmenovitého proudu jednotlivých vzduchových clon Viento se nachází v následující tabulce: Řada Viento A1 A2 A3 B1 B2 B3 C1 C2 C3 Max. jmenovitý proud na clonu 2RR [A] 2,2 3,3 4,5 3,3 5,1 6,2 7,0 10,5 11,9 Jmenovitý proud na clonu 3RR [A] 2,2 3,3 4,4 3,2 5,0 6,1 6,8 10,4 11,7 Ovladače pro 1 vzduchovou clonu Ovladače: MC 20E, MC 21-P1, MC 25-P1, MC 30-P1, MCR 25 Max. celkový jmenovitý proud ovladače 9,8 A Max. jištění ze strany stavby C 16 A Ovladače pro max. 2 vzduchové clony Ovladače: MC 21-P2, MC 25-P2, MC 30-P2, MCR 25 Max. celkový jmenovitý proud ovladače 20 A Max. jištění ze strany stavby C 20 A Ovladače pro max. 3 vzduchové clony Ovladače: MC 21-P3, MC 25-P3, MC 30-P3, MCR 25 Max. celkový jmenovitý proud ovladače 20 A Max. jištění ze strany stavby C 20 A PR CZ Změny vyhrazeny K5-04/

27 Ovladače GEA Viento Typ ovladače MC 20E připojit max. 1x Viento Funkce Krytí IP 20 Max. jištění ze strany stavby C 16 A Rozměry (Š x V x H): 130 x 130 x 74 mm MC 21-P1 připojit max. 1x Viento Krytí IP 20 Max. jištění ze strany stavby C 16 A Rozměry (Š x V x H): 170 x 235 x 150 mm MC 21-P2 připojit max. 2x Viento Krytí IP 20 Max. jištění ze strany stavby C 20 A Rozměry (Š x V x H): 170 x 235 x 150 mm MC 21-P3 připojit max. 3x Viento Krytí IP 20 Max. jištění ze strany stavby C 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MC 25-P1 připojit max. 1x Viento Krytí IP 20 Max. jištění ze strany stavby C 16 A Rozměry (Š x V x H): 170 x 235 x 150 mm MC 25-P2 připojit max. 2x Viento Krytí IP 20 Max. jištění ze strany stavby C 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MC 25-P3 připojit max. 3x Viento Krytí IP 20 Max. jištění ze strany stavby C 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MC 30-P1 připojit max. 1x Viento Krytí IP 20 Max. jištění ze strany stavby C 16 A Rozměry (Š x V x H): 170 x 235 x 150 mm MC 30-P2 připojit max. 2x Viento Krytí IP 20 Max. jištění ze strany stavby C 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MC 30-P3 připojit max. 3x Viento Krytí IP 20 Max. jištění ze strany stavby C 20 A Rozměry (Š x V x H): 270 x 220 x 150 mm MCR 25 připojit max. 10x Viento Krytí IP 20 Max. jištění ze strany stavby C 16 A (pro každou clonu samostatně) Rozměry (Š x V x H): 120 x 80 x 25 mm 28 PR CZ Změny vyhrazeny K5-04/2015

28 Blokové schéma zapojení pro ovladače GEA Viento Viento s ovladačem MC 20E Viento s ovladačem MC 21-P1 Termoelektrický ventil Termoelektrický ventil Vzduchová clona Viento Vzduchová clona Viento Externí kontakt např. dveřní kontakt Ovladač Ovladač Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C16A Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C16A Obr. 1 Obr. 2 Viento s ovladačem MC 25-P1 Vzduchová clona Viento Termoelektrický ventil Viento s ovladačem MC 30-P1 Vzduchová clona Viento Termoelektrický ventil Externí kontakt např. dveřní kontakt Externí kontakt např. dveřní kontakt Ovladač Ovladač Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C16A Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C16A Obr. 3 Obr PR CZ Změny vyhrazeny K5-04/2015

29 GEA Viento Blokové schéma zapojení pro ovladače Viento s ovladačem MC 21-P2(P3) Termoelektrický ventil Vzduchová clona Viento 1 Vzduchová clona Viento 2 Vzduchová clona Viento 3 Externí kontakt např. dveřní kontakt Ovladač Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C20A Obr. 5 Viento s ovladačem MC 25-P2(P3) Termoelektrický ventil Vzduchová clona Viento 1 Vzduchová clona Viento 2 Vzduchová clona Viento 3 Externí kontakt např. dveřní kontakt Ovladač Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C20A Obr. 6 PR CZ Změny vyhrazeny K5-04/

30 Blokové schéma zapojení pro ovladače GEA Viento Viento s ovladačem MCR 25 Externí kontakt např. dveřní kontakt Termoelektrický ventil Prostorový termostat Vzduchová clona Viento 1 Vzduchová clona Viento 2 Vzduchová clona Viento 3 K dalším clonám (max. 10 clon) Ovladač Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C16A Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C16A Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C16A Obr. 7 Viento s ovladačem MC 30-P2(P3) Termoelektrický ventil Vzduchová clona Viento 1 Vzduchová clona Viento 2 Vzduchová clona Viento 3 Externí kontakt např. dveřní kontakt Ovladač Obr. 8 Napájení 230V~N PE 50Hz Jištění ze strany stavby max. C20A 30 PR CZ Změny vyhrazeny K5-04/2015
