Spínače pro nízké napětí

Rozměr: px
Začít zobrazení ze stránky:

Download "Spínače pro nízké napětí"

Transkript

1 Spínače pro nízké napětí Vačkové spínače

2 Inovace. Technologie. Kvalita. Spínače Sälzer: řešení budoucnosti! Důvěra Již od roku 1956 se firma Sälzer specializuje na vývoj, výrobu a distribuci výkonových a vačkových spínačů pro nízké napětí. Soustředění se na tuto úzkou skupinu spínačů, neustálý intenzivní vývoj přístrojů a výrobních postupů, jakožto i filozofie firmy, orientovaná na kvalitu, řadí firmu Sälzer mezi specialisty světového měřítka v tomto oboru. Bezpečnost Ať už jsou to rozváděče, zařízení pro automatizaci, strojírenství, automobilový průmysl, výroba kolejových vozidel, lodí, vzduchotechnika, svářecí technika, technika pro životní prostředí a mnoho dalších oborů lidské činnosti - všude tam se starají spínací prvky značky Sälzer o bezpečný provoz. Kvalita Firma Sälzer dosáhla vedoucího postavení v mezinárodní konkurenci díky neustálému nalézání optimálních řešení při konstrukci vačkových a výkonových spínačů, při vysokých technických požadavcích. Tímto se společnost Sälzer stala firmou, která udává trend v oboru vačkových a výkonových spínačů v celosvětovém měřítku. Servis Firma Sälzer získává své zákazníky v Evropě i v zámoří rychlým servisem a odborným poradenstvím, flexibilitou při řešení spínacích problémů zákazníka a rychlými dodávkami prostřednictvím distribuční sítě svých zastoupení po celém světě. Standardy Spínače firmy Sälzer jsou v souladu s národními a mezinárodními standardy (IEC / cul / GOST) a jsou vhodné pro celosvětové použití. Podpora produktu, školení a služby, stejně jako certifikace kvality DIN EN ISO 9001 jsou nezbytnou součástí každodenní práce firmy Sälzer. Zvláštní požadavky? Zavolejte nám, pomůžeme vám najít individuální řešení pro Vaše potřeby. Naši projektoví inženýři jsou zde proto, aby porozuměli Vašim speciálním požadavkům a pomohli Vám najít optimální řešení, jako Vaši partneři. Pokud by Vaše požadavky z naší široké nabídky standardních produktů nebyly pokryty, máme vlastní projektové a vývojové oddělení pro speciální spínače, za účelem okamžitého a cenově výhodného splnění vašich individuálních požadavků.

3 od str. 6 Bezpečné spínání a ovládání SMD Sälzer Modular Design Rychlejší dodání s SMD! SMD (Sälzer Modular Design) je založen na principu modulární (stavebnicové) konstrukce výrobku, což zaručuje velmi široké spektrum jednotlivých provedení spínačů. SMD moduly jsou již předhotovené a testované součásti kompletních spínačů Sälzer. Kombinací těchto základních prvků, mohou být různé spínací konfigurace realizovány v krátkém časovém rozpětí.

4 Obsah Strana Vačkové spínače 6 Přehled produktů, možnosti montáže 8 Určení objednávkového čísla 9 Montáž do panelu 10 Připevnění na šrouby 0 mm 10 Připevnění na šrouby mm 1 Připevnění na šrouby 8 8 mm 15 Připevnění na šrouby mm 16 Připevnění na šrouby mm 17 Středové připevnění 16 mm/.5 mm 18 Středové připevnění.5 mm Montáž na stěnu do elektroinstalační krabice 7 Připevnění na dno 8 Připevnění na DIN lištu 8 Připevnění na DIN lištu Dveřní spojka s prodlužovacími díly 30 Připevnění na DIN lištu Uzamčení dveří s prodlužovacími díly 3 Připevnění na šrouby mm 3 Připevnění na šrouby mm / dveřní spojka 36 Připevnění na šrouby mm / uzamčení dveří 38 Připevnění na šrouby mm 0 Připevnění na šrouby mm / dveřní spojka 1 Připevnění na šrouby mm / uzamčení dveří

5 Obsah Strana Spínače v krytu 3 Izolační kryt mm 3 Izolační kryt mm 5 Izolační kryt mm 8 Izolační kryt mm 5 Technické informace 56 Spínací programy 56 Spínací diagramy 66 Popisný štítek 76 Příslušenství 83 Pozice pro vyjmutí klíčku 85 Varianty ovládání 86 Jak objednat speciální spínače / Kopie formuláře pro speciální spínače 88 Jak objednat speciální popisné štítky / Kopie formuláře pro speciální popisné štítky 90 Použití podle kategorií 9 Jmenovité proudy třífázových motorů 93 Stupně ochrany 9 Seznam provedení 95 Technická data 96 Kontakty 98 5

6 6

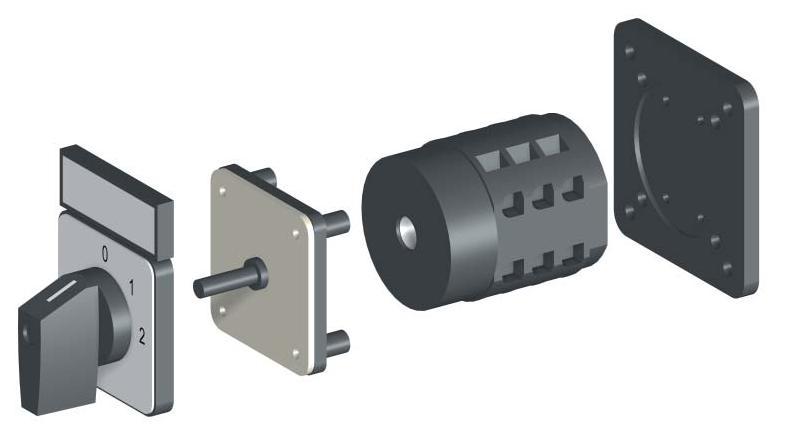

7 3 1 1 Modul ovládání Modul provedení 3 Spínací modul Vačkové spínače Bezpečné spínání a ovládání Vačkové spínače firmy Salzer Electric jsou nezávisle programovatelné, ručně ovládané řídicí spínače pro hlavní a pomocné obvody až s kontakty a jsou nabízeny s úhly spínání 30, 5, 60 nebo 90. Z tohoto důvodu mohou být dodávány s maximálně 1 spínacími polohami. Design a funkce 30, 5, 60 nebo 90 úhel spínání rozepnuté kontakty jsou silou zajištěny proti nežádoucímu sepnutí ochrana prstů (stupeň krytí až do IP0) vysoká odolnost proti zkratu splňuje požadavky pro zatížení až do 690 V otevřené svorky předchystané pro okamžité zapojení vodiče (šrouby zajištěné proti vypadnutí) Použití Vačkové spínače jsou díky svým vlastnostem ideální pro použití jako: spínače 0-1 přepínače sítí stupňové spínače kódové spínače skupinové spínače přístrojové spínače spínače motorů Shoda Naše výrobky jsou navrženy, vyrobeny a zkoušeny podle následujících norem: IEC 6097 IEC EN 6097 EN cul 508 GOST R

8 Přehled produktů Varianty připevnění: Montáž do panelu Připevnění na šrouby Připevnění na šrouby Středové připevnění Montáž na stěnu do elektroinstalační krabice Připevnění na dno Připevnění na DIN lištu (DIN lišta 35 mm DIN EN 60715) Připevnění na šrouby Spínače v krytu Izolační kryt Naše modulární (stavebnicová) technologie nám umožňuje vytvářet vlastní spínací řešení až do pólů! 8

9 Určení objednávkového čísla Určení objednávkového čísla: 16-ti místné objednávkové číslo kompletního spínače se skládá ze tří identifikačních čísel pro typ, spínací program a provedení: typ určuje fyzickou velikost a amperáž spínače spínací program určuje uspořádání spínače a úhel spínání provedení určuje variantu připevnění, druh ovládání a volitelné doplňky Kromě objednávkového čísla, je každému hotovému spínači přiřazen strojově čitelný 13-ti místný čárový kód (EAN). Příklad objednání: Objednávkové číslo: M M1 Typ M0 pro spínač produktové řady M00, provozní proud I e = 0 A Spínací program pro pólový přepínač sítí bez polohy "0" Provedení 033M pro spínač s montáží do panelu s připevněním na šrouby mm a černou M-páčkou a stříbrným štítkem. Další spínací programy lze nalézt od strany 56, kde je možné identifikovat nové objednávkové číslo spínacího programu. Vezměte prosím na vědomí, že identifikační číslo spínacího programu musí být nyní nahrazeno novým výběrem. 9

10 Montáž do panelu Připevnění na šrouby 0 mm Spínače pro montáž do panelu s připevněním na šrouby 0 mm 10 A od 1 až do 16 kontaktů IP66 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový stupňový spínač bez nulové polohy, 10 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení P M1 Obj. číslo P M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P IP0 Svorky připojení přístupné ze strany montáže Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový START (STOP) spínač s vratnou polohou, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Skupinový spínač, skupiny, 1 pólový Skupinový spínač, skupiny, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 003M1 M-páčka černá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 8) Typ A C1 D D1 D E P

11 Montáž do panelu Připevnění na šrouby 0 mm Spínače pro montáž do panelu s připevněním na šrouby 0 mm 10 A od 1 až do 16 kontaktů IP66 (z přední strany) Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 1 pólový Hlavní / nouzový spínač 90, 10 A, uzamykatelný M-ovladač (žluto/červený) na visací zámky Typ Spínací program Provedení P M Obj. číslo P M Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P IP0 Svorky připojení přístupné ze strany montáže Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 90, 6 pólový Spínač 0-1, úhel spínání 90, 8 pólový, póly spínají s předstihem/rozpínají se zpožděním Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač 033M uzamykatelný M-ovladač (žluto/červený) na visací zámky 033M1 uzamykatelný M-ovladač (černý) na visací zámky Rozměry v mm: Délka L se spínacími zónami (max. 8) Typ A C1 D D1 D E P

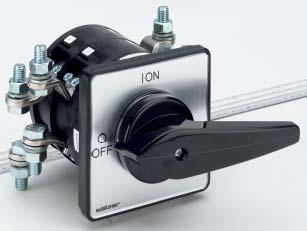

12 Montáž do panelu Připevnění na šrouby mm Spínače pro montáž do panelu s připevněním na šrouby mm 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí bez nulové polohy, úhel spínání 60, 0 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Voltmetr - přepínač s nulovou polohou, 3 sdružená napětí + 3 fáze proti N Ampérmetr - přepínač s nulovou polohou, 3 měřící okruhy, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 003M1 M-páčka černá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ A C1 D D1 D E další P P M M T

13 Montáž do panelu Připevnění na šrouby mm Spínače pro montáž do panelu s připevněním na šrouby mm s krytem proti prachu 0 A / 5 A / 3 A od 1 až do max. 8 kontaktů IP66 Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový Přepínač sítí s nulovou vratnou polohou, úhel spínání 60, 0 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M0-6136M005M1 Typ Kontakty Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P5 1 až 6 1 až IP66 IP66 Svorky připojení přístupné ze strany montáže M0 M5 1 až 8 1 až IP66 IP66 Svorky připojení přístupné z boční strany T5 1 až IP66 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový 6136 Přepínač sítí s vratnou polohou v poloze 0, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 005M1 M-páčka černá/stříbrný štítek Rozměry v mm: M00/P00 T5 Délka L se spínacími zónami Typ A B C1 D1 D E H 1 3 P P M M T

14 Montáž do panelu Připevnění na šrouby mm Spínače pro montáž do panelu s připevněním na šrouby mm 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový Hlavní / nouzový spínač 90, 0 A, uzamykatelný M-ovladač (žluto/červený) na visací zámky Typ Spínací program Provedení M M Obj. číslo M M Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 90, 6 pólový Spínač 0-1, úhel spínání 90, 8 pólový, póly spínají s předstihem/rozpínají se zpožděním Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač 033N 033M 033V uzamykatelný N-ovladač (žluto/červený) na visací zámky uzamykatelný M-ovladač (žluto/červený) na visací zámky uzamykatelná V-páčka (červená) na visací zámky / žlutý štítek 033N1 uzamykatelný N-ovladač (černý) na visací zámky 033M1 uzamykatelný M-ovladač (černý) na visací zámky 033V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ Provedení A C1 D D1 D E další P0 033N/033N M/033M V/033V P5 033N/033N M/033M V/033V M0 033N/033N M/033M V/033V M5 033N/033N M/033M V/033V T5 033N/033N M/033M V/033V

15 Montáž do panelu Připevnění na šrouby 8 8 mm Spínače pro montáž do panelu s připevněním na šrouby 8 8 mm 50 A / 63 A od 1 až do kontaktů IP55 (z přední strany) Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový spínač 0-1, úhel spínání 90, 50 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení S M1 Obj. číslo S M1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S3 S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 003M1 M-páčka černá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ A C1 D D1 D E další S S

16 Montáž do panelu Připevnění na šrouby mm Spínače pro montáž do panelu s připevněním na šrouby mm 80 A / 100 A / 160 A od 1 až do kontaktů IP55 (z přední strany) Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový spínač 0-1, úhel spínání 90, 80 A, G-páčka černá/stříbrný štítek Typ Spínací program Provedení S G1 Obj. číslo S G1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S606 S608 S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Provedení Ovládání 003M1 M-páčka černá/stříbrný štítek 003G1 G-páčka černá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ Provedení A C1 D D1 D E další S M G S M G S61 003M G

17 Montáž do panelu Připevnění na šrouby mm Spínače pro montáž do panelu s připevněním na šrouby mm 315 A od 1 až do kontaktů IP55 (z přední strany) Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový spínač 0-1, úhel spínání 90, 315 A, G-páčka černá/stříbrný štítek Typ Spínací program Provedení S G1 Obj. číslo S G1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 003G1 G-páčka černá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ A C1 D D AW D1 D E další S

18 Montáž do panelu Středové připevnění 16 mm /,5 mm Spínače pro montáž do panelu se středovým připevněním Ø 16 mm /,5 mm 10 A od 1 až do 16 kontaktů IP66 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí s nulovou polohou, úhel spínání 60, 10 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení P M1 Obj. číslo P M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P IP0 Svorky připojení přístupné ze strany montáže Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový START (STOP) spínač s vratnou polohou, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Skupinový spínač, skupiny, 1 pólový Skupinový spínač, skupiny, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 19M1 M-páčka černá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 8) každá Typ A C1 D D1 D G1 G G3 G 1 3 další P

19 Montáž do panelu Středové připevnění 16 mm /,5 mm Spínače pro montáž do panelu se středovým připevněním Ø 16 mm /,5 mm s čelním kroužkem 10 A od 1 až do 16 kontaktů IP66 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí s nulovou polohou, úhel spínání 60, 10 A, M-páčka černá/černý čelní kroužek Typ Spínací program Provedení P M1 Obj. číslo P M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P IP0 Svorky připojení přístupné ze strany montáže Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový START (STOP) spínač s vratnou polohou, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Skupinový spínač, skupiny, 1 pólový Skupinový spínač, skupiny, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 18M1 M-páčka černá/černý čelní kroužek Rozměry v mm: Délka L se spínacími zónami (max. 8) každá Typ A C1 D D1 D G1 G G3 G 1 3 další P

20 Montáž do panelu Středové připevnění 16 mm /,5 mm Spínače pro montáž do panelu se středovým připevněním Ø 16 mm /,5 mm ovládání klíčem 10 A od 1 až do 16 kontaktů IP0 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 1 pólový stupňový spínač bez nulové polohy, 10 A, ovládání klíčem, klíč vyjmutelný v poloze 9h Typ Spínací program Provedení P S001A Obj. číslo P S001A Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P IP0 Svorky připojení přístupné ze strany montáže Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový START (STOP) spínač s vratnou polohou, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Skupinový spínač, skupiny, 1 pólový Skupinový spínač, skupiny, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání S001. * Ovládání klíčem, stříbrný štítek/ocelový klíč Zámková vložka Ronis L001, klíče (jiné typy zamykání na dotaz) * Tečka v objednacím čísle musí být nahrazena písmenem, které charakterizuje pozice pro vyjmutí klíče, viz. str. 85. Rozměry v mm: Délka L se spínacími zónami (max. 8) každá Typ A C1 D D1 D G1 G G3 G 1 3 další P

21 Montáž do panelu Středové připevnění 16 mm /,5 mm Spínače pro montáž do panelu se středovým připevněním Ø 16 mm /,5 mm ovládání klíčem s čelním kroužkem 10 A od 1 až do 16 kontaktů IP0 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový přepínač sítí bez nulové polohy, 10 A, čelní kroužek, ovládání klíčem, klíč vyjmutelný v polohách 11h/01h/05h/07h Typ Spínací program Provedení P R001A Obj. číslo P R001O Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P IP0 Svorky připojení přístupné ze strany montáže Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový START (STOP) spínač s vratnou polohou, 1 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 3 pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Skupinový spínač, skupiny, 1 pólový Skupinový spínač, skupiny, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání R001. * ovládání klíčem, s černým čelním kroužkem/ocelový klíč Zámková vložka Ronis L001, klíče (jiné typy zamykání na dotaz) * Tečka v objednacím čísle musí být nahrazena písmenem, které charakterizuje pozice pro vyjmutí klíče, viz. str. 85. Rozměry v mm: Délka L se spínacími zónami (max. 8) každá Typ A C1 D D1 D G1 G G3 G 1 3 další P

22 Montáž do panelu Středové připevnění,5 mm Spínače pro montáž do panelu se středovým připevněním Ø,5 mm 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový spínač 0-1, úhel spínání 60, 0 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový 6100 Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Voltmetr - přepínač s nulovou polohou, 3 sdružená napětí + 3 fáze proti N Ampérmetr - přepínač s nulovou polohou, 3 měřící okruhy, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 19M1 M-páčka černá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ A C1 D D1 G1 G další P P M M T

23 Montáž do panelu Středové připevnění,5 mm Spínače pro montáž do panelu se středovým připevněním Ø,5 mm s čelním kroužkem 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí s nulovou polohou, úhel spínání 60, 0 A, M-páčka černá/černý čelní kroužek Typ Spínací program Provedení P M1 Obj. číslo P M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Voltmetr - přepínač s nulovou polohou, 3 sdružená napětí + 3 fáze proti N Ampérmetr - přepínač s nulovou polohou, 3 měřící okruhy, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 18M1 M-páčka černá/černý čelní kroužek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ C1 D D1 D G1 G další P P M M T

24 Montáž do panelu Středové připevnění,5 mm Spínače pro montáž do panelu se středovým připevněním Ø,5 mm ovládání klíčem 0 A / 5 A / 3 A od 1 až do 16 kontaktů IP0 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový přepínač sítí bez nulové polohy, 0 A, ovládání klíčem, klíč vyjmutelný v poloze 11h/01h/05h/07h Typ Spínací program Provedení M S001A Obj. číslo M S001O Typ Kontakty Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P5 1 až 16 1 až IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M5 1 až 16 1 až IP0 IP0 Svorky připojení přístupné z boční strany T5 1 až IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 3 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Voltmetr - přepínač s nulovou polohou, 3 sdružená napětí + 3 fáze proti N Ampérmetr - přepínač s nulovou polohou, 3 měřící okruhy, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání S001. * Ovládání klíčem, stříbrný štítek/ocelový klíč Zámková vložka Ronis C001, klíče (jiné typy zamykání na dotaz) * Tečka v objednacím čísle musí být nahrazena písmenem, které charakterizuje pozice pro vyjmutí klíče, viz. str. 85. Rozměry v mm: Délka L se spínacími zónami (max. 8) každá Typ A C1 D D1 G1 G další P P M M T

25 Montáž do panelu Středové připevnění,5 mm Spínače pro montáž do panelu se středovým připevněním Ø,5 mm ovládání klíčem s čelním kroužkem 0 A / 5 A / 3 A od 1 až do 16 kontaktů IP0 (z přední strany) Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový přepínač sítí bez nulové polohy, 0 A, ovládání klíčem, klíč vyjmutelný v poloze 11h/01h/05h/07h Typ Spínací program Provedení M R001A Obj. číslo M R001O Typ Kontakty Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P5 1 až 16 1 až IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M5 1 až 16 1 až IP0 IP0 Svorky připojení přístupné z boční strany T5 1 až IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 3 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Voltmetr - přepínač s nulovou polohou, 3 sdružená napětí + 3 fáze proti N Ampérmetr - přepínač s nulovou polohou, 3 měřící okruhy, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání R001. * Ovládání klíčem, s černým čelním kroužkem/ocelový klíč Zámková vložka Ronis C001, klíče (jiné typy zamykání na dotaz) * Tečka v objednacím čísle musí být nahrazena písmenem, které charakterizuje pozice pro vyjmutí klíče, viz. str. 85. Rozměry v mm: Délka L se spínacími zónami (max. 8) každá Typ C1 D D1 D G1 G další P P M M T

26 Montáž do panelu Středové připevnění,5 mm Spínače pro montáž do panelu se středovým připevněním Ø,5 mm 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový Hlavní / nouzový spínač 90, 0 A, uzamykatelný M-ovladač (žluto/červený) na visací zámky Typ Spínací program Provedení M M Obj. číslo M M Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 90, 6 pólový Spínač 0-1, úhel spínání 90, 8 pólový, pólový early make/late break Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač 06N 06M 06V uzamykatelný N-ovladač (žluto/červený) na visací zámky uzamykatelný M-ovladač (žluto/červený) na visací zámky uzamykatelná V-páčka (červená) na visací zámky / žlutý štítek 06N1 uzamykatelný N-ovladač (černý) na visací zámky 06M1 uzamykatelný M-ovladač (černý) na visací zámky 06V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ Provedení A C1 D D1 G1 G další P0 06N/06N M/06M V/06V P5 06N/06N M/06M V/06V M0 06N/06N M/06M V/06V M5 06N/06N M/06M V/06V T5 06N/06N M/06M V/06V

27 Montáž do panelu Montáž na stěnu do elektroinstalační krabice Spínače pro montáž do panelu - na stěnu do elektroinsatalační krabice 0 A / 5 A od 1 až do max. 6 kontaktů IP30 (z přední strany) pro elektrointalační krabici Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 1 pólový spínač 0-1, úhel spínání 90, 0 A, N-páčka bílá/stříbrný štítek Typ Spínací program Provedení P N3 Obj. číslo P N3 Typ Kontakty Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P5 1 až 1 až IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M5 1 až 6 1 až IP0 IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 05N3 N-páčka bílá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami Typ A A1 C1 D E 1 3 P P M M

28 Připevnění na dno Připevnění na DIN lištu Spínače pro připevnění na dno s připevněním na DIN lištu 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Připevnění ovládání do panelu na šrouby mm Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí s nulovou polohou, úhel spínání 60, 0 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení P M1 Obj. číslo P M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 01M1 M-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna volitelně Délka L se spínacími zónami (max. 1) každá Typ A C1 D D1 D E další P P M M T

29 Připevnění na dno Připevnění na DIN lištu Spínače pro připevnění na dno s připevněním na DIN lištu 0 A / 5 A / 3 A od 1 až do kontaktů IP0 (z přední strany) Připevnění ovládání do 5mm výřezu v panelu/rozvodnici Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 1 pólový stupňový spínač s nulovou polohou, 0 A, N-páčka šedá/stříbrný štítek Typ Spínací program Provedení P N Obj. číslo P N Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač s nulovou polohou, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Voltmetr - přepínač s nulovou polohou, 3 sdružená napětí + 3 fáze proti N Ampérmetr - přepínač s nulovou polohou, 3 měřící okruhy, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 06N N-páčka šedá/stříbrný štítek Rozměry v mm: Délka L se spínacími zónami (max. 1) každá Typ A1 A C1 C D další P P M M T

30 Připevnění na dno Připevnění na DIN lištu / Dveřní spojka s prodlužovacími díly Spínače pro připevnění na dno s připevněním na DIN lištu / Dveřní spojka s prodlužovacími díly 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Připevnění ovládání do panelu na šrouby mm Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 1 pólový stupňový spínač s nulovou polohou, 0 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač s nulovou polohou, stupně, 1 pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 1M1 M-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna volitelně Délka L se spínacími zónami (max. 1) každá Typ A C min C max C1 D D1 D E 1 3 další P P M M T Prodlužovací díly viz str

31 Připevnění na dno Připevnění na DIN lištu / Dveřní spojka s prodlužovacími díly Spínače pro připevnění na dno s připevněním na DIN lištu / Dveřní spojka s prodlužovacími díly 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Připevnění ovládání do panelu na šrouby mm Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový Hlavní / nouzový spínač 90, 0 A, uzamykatelný N-ovladač (žluto/červený) na visací zámky Typ Spínací program Provedení M N Obj. číslo M N Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 90, 6 pólový Spínač 0-1, úhel spínání 90, 8 pólový, póly spínají s předstihem/rozpínají se zpožděním Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač 3N 3M 3V uzamykatelný N-ovladač (žluto/červený) na visací zámky uzamykatelný M-ovladač (žluto/červený) na visací zámky uzamykatelná V-páčka (červená) na visací zámky / žlutý štítek 3N1 uzamykatelný N-ovladač (černý) na visací zámky 3M1 uzamykatelný M-ovladač (černý) na visací zámky 3V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek Rozměry v mm: Prodlužovací díly viz str. 8. Základna volitelně Panel Délka L se spínacími zónami (max. 1) každá Typ Provedení A C min C max C1 D D1 D E 1 3 další P0 3N/3N M/3M V/3V P5 3N/3N M/3M V/3V M0 3N/3N M/3M V/3V M5 3N/3N M/3M V/3V T5 3N/3N M/3M V/3V

32 Připevnění na dno Připevnění na DIN lištu / Uzamčení dveří s prodlužovacími díly Spínače pro připevnění na dno s připevněním na DIN lištu / Uzamčení dveří s prodlužovacími díly s propojovacím N/PE můstkem 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Připevnění ovládání do panelu na šrouby mm Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový spínač 0-1, úhel spínání 90, 0 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání M1 M-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna volitelně Délka L se spínacími zónami (max. 1) každá Typ A C min C max C1 D D1 D E 1 3 další P P M M T Prodlužovací díly viz str. 8. 3

33 Připevnění na dno Připevnění na DIN lištu / Uzamčení dveří s prodlužovacími díly Spínače pro připevnění na dno s připevněním na DIN lištu / Uzamčení dveří s prodlužovacími díly s propojovacím N/PE můstkem 0 A / 5 A / 3 A od 1 až do kontaktů IP66 (z přední strany) Připevnění ovládání do panelu na šrouby mm Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový hlavní spínač 90, 0 A, uzamykatelný M-ovladač (černý) na visací zámky Typ Spínací program Provedení P M1 Obj. číslo P M1 Typ Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P IP1B IP1B Svorky připojení přístupné ze strany montáže M0 M IP0 IP0 Svorky připojení přístupné z boční strany T IP0 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 90, 6 pólový Spínač 0-1, úhel spínání 90, 8 pólový, póly spínají s předstihem/rozpínají se zpožděním Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač 3N 3M 3V uzamykatelný N-ovladač (žluto/červený) na visací zámky uzamykatelný M-ovladač (žluto/červený) na visací zámky uzamykatelná V-páčka (červená) na visací zámky / žlutý štítek 3N1 uzamykatelný N-ovladač (černý) na visací zámky 3M1 uzamykatelný M-ovladač (černý) na visací zámky 3V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek Rozměry v mm: Panel Základna volitelně Délka L se spínacími zónami (max. 1) každá Typ Provedení A C min C max C1 D D1 D E 1 3 další Prodlužovací díly viz str. 8. P0 3N/3N M/3M V/3V P5 3N/3N M/3M V/3V M0 3N/3N M/3M V/3V M5 3N/3N M/3M V/3V T5 3N/3N M/3M V/3V

34 Připevnění na dno Připevnění na šrouby mm Spínače pro připevnění na dno s připevněním na šrouby mm 50 A / 63 A od 1 až do kontaktů IP55 (z přední strany) Připevnění ovládání do panelu na šrouby 8 8 mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový přepínač sítí s nulovou polohou, úhel spínání 60, 50 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení S M1 Obj. číslo S M1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S3 S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 00M1 M-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna Délka L se spínacími zónami (max. 1) každá Typ A C1 D D1 D E1 E další S S

35 Připevnění na dno Připevnění na šrouby mm Spínače pro připevnění na dno s připevněním na šrouby mm 80 A / 100 A / 160 A od 1 až do kontaktů IP55 (z přední strany) Připevnění ovládání do panelu na šrouby mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový přepínač sítí s nulovou polohou, úhel spínání 60, 80 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení S M1 Obj. číslo S M1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S606 S608 S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Provedení Ovládání 00M1 M-páčka černá/stříbrný štítek 00G1 G-páčka černá/stříbrný štítek Rozměry v mm: Základna Panel Délka L se spínacími zónami (max. 1) každá Typ Provedení A C1 D D1 D E1 E 1 3 další S606 00M G S608 00M G S61 00M G

36 Připevnění na dno Připevnění na šrouby mm / Dveřní spojka Spínače pro připevnění na dno s připevněním na šrouby mm / Dveřní spojka 50 A / 63 A od 1 až do kontaktů IP55 (z přední strany) Připevnění ovládání do panelu na šrouby 8 8 mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový spínač 0-1, úhel spínání 60, 50 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení S M1 Obj. číslo S M1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S3 S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Spínač 0-1, úhel spínání 60, 6 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 01M1 M-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna Délka L se spínacími zónami (max. 1) každá Typ A C min C max C1 D D1 D E1 E 1 3 další S S

37 Připevnění na dno Připevnění na šrouby mm / Dveřní spojka Spínače pro připevnění na dno s připevněním na šrouby mm / Dveřní spojka 80 A / 100 A / 160 A od 1 až do kontaktů IP55 (z přední strany) Připevnění ovládání do panelu na šrouby mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový spínač 0-1, úhel spínání 90, 80 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení S M1 Obj. číslo S M1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S606 S608 S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Provedení Ovládání 01M1 M-páčka černá/stříbrný štítek 01G1 G-páčka černá/stříbrný štítek Rozměry v mm: Základna Délka L se spínacími zónami (max. 1) každá Typ Provedení A C min C max C1 D D1 D E1 E 1 3 další Panel S606 01M G S608 01M G S61 01M G

38 Připevnění na dno Připevnění na šrouby mm / Uzamčení dveří Spínače pro připevnění na dno s připevněním na šrouby mm / Uzamčení dveří 50 A / 63 A od 1 až do kontaktů IP55 (z přední strany) Připevnění ovládání do panelu na šrouby 8 8 mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový spínač 0-1, úhel spínání 90, 50 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení S M1 Obj. číslo S M1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S3 S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 0M1 M-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna Délka L se spínacími zónami (max. 1) každá Typ A C min C max C1 D D1 D E1 E 1 3 další S S

39 Připevnění na dno Připevnění na šrouby mm / Uzamčení dveří Spínače pro připevnění na dno s připevněním na šrouby mm / Uzamčení dveří 80 A / 100 A / 160 A od 1 až do kontaktů IP55 (z přední strany) Připevnění ovládání do panelu na šrouby mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový spínač 0-1, úhel spínání 90, 80 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení S M1 Obj. číslo S M1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S606 S608 S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Provedení Ovládání 0M1 M-páčka černá/stříbrný štítek 0G1 G-páčka černá/stříbrný štítek Rozměry v mm: Základna Délka L se spínacími zónami (max. 1) každá Typ Provedení A C min C max C1 D D1 D E1 E 1 3 další Panel S606 0M G S608 0M G S61 0M G

40 Připevnění na dno Připevnění na šrouby mm Spínače pro připevnění na dno s připevněním na šrouby mm 315 A od 1 až do kontaktů IP55 (z přední strany) Připevnění ovládání do panelu na šrouby mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí s nulovou polohou, úhel spínání 60, 315 A, G-páčka černá/stříbrný štítek Typ Spínací program Provedení S G1 Obj. číslo S G1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 00G1 G-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna Délka L se spínacími zónami (max. 1) každá Typ A C1 D D AW D1 D E1 E další S

41 Připevnění na dno Připevnění na šrouby mm / Dveřní spojka Spínače pro připevnění na dno s připevněním na šrouby mm / Dveřní spojka 315 A od 1 až do kontaktů IP55 (z přední strany) Připevnění ovládání do panelu na šrouby mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový přepínač sítí s nulovou polohou, úhel spínání 60, 315 A, G-páčka černá/stříbrný štítek Typ Spínací program Provedení S G1 Obj. číslo S G1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 01G1 G-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna Délka L se spínacími zónami (max. 1) každá Typ A C min C max C1 D D AW D1 D E1 E 1 3 další S

42 Připevnění na dno Připevnění na šrouby mm / Uzamčení dveří Spínače pro připevnění na dno s připevněním na šrouby mm / Uzamčení dveří 315 A od 1 až do kontaktů IP55 (z přední strany) Four hole Montáž do panelu mm Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový spínač 0-1, úhel spínání 90, 315 A, G-páčka černá/stříbrný štítek Typ Spínací program Provedení S G1 Obj. číslo S G1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) S Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 0G1 G-páčka černá/stříbrný štítek Rozměry v mm: Panel Základna Délka L se spínacími zónami (max. 1) každá Typ A C min C max C1 D D AW D1 D E1 E 1 3 další S

43 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm 0 A od 1 až do kontaktů IP65 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 1 pólový stupňový spínač bez nulové polohy, 0 A, N-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M M1 Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) M Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Spínač 0-1, úhel spínání 60, 3 pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový 6110 Reverzní přepínač, pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 107M1 M-páčka černá/stříbrný štítek Rozměry v mm: Typ H1 B1 T1 T M H B M

44 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm 0 A od 1 až do kontaktů IP65 Izolační polykarbonátový kryt Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový Hlavní / nouzový spínač 90, 0 A, uzamykatelný M-ovladač (žluto/červený) na visací zámky Typ Spínací program Provedení M M Obj. číslo M M Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) M Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 90, 3 pólový 6119 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač 117M uzamykatelný M-ovladač (žluto/červený) na visací zámky 117M1 uzamykatelný M-ovladač (černý) na visací zámky Rozměry v mm: Typ H1 B1 T1 T M H B M

45 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm 0 A od 1 až do max. kontaktů IP66 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí bez nulové polohy, úhel spínání 60, 0 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M M1 Typ Kontakty Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) P0 1 až Svorky připojení přístupné ze strany montáže M0 1 až Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typ P0 1 1 Spínač 0-1, úhel spínání 90, 1 pólový 6119 pro typ P0 1 Spínač 0-1, úhel spínání 90, pólový pro typ P0 1 1 Spínač 0-1, úhel spínání 60, 1 pólový 6100 pro typ P0 1 Spínač 0-1, úhel spínání 60, pólový 6105 pro typ P0 1 Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový pro typ P0 1 Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový pro typ M0 3 Spínač 0-1, úhel spínání 60, 3 pólový 6106 pro typ M0 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový pro typ M0 Přepínač sítí bez nulové polohy, úhel spínání 60, pólový 6109 pro typ M0 3 Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový pro typ M0 Stupňový spínač bez nulové polohy, stupně, 1 pólový 6110 pro typ M0 Reverzní přepínač, pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 076M1 M-páčka černá/stříbrný štítek Rozměry v mm: Typ H1 B1 T1 T M H P M

46 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm 0 A od 1 až do max. kontaktů IP66 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí 90, 0 A, V-páčka černá na visací zámky/stříbrný štítek Typ Spínací program Provedení M V1 Obj. číslo M V1 Typ Kontakty Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) P0 1 až Svorky připojení přístupné ze strany montáže M0 1 až Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typ P0 1 1 Spínač 0-1, úhel spínání 60, 1 pólový 6100 pro typ P0 1 Spínač 0-1, úhel spínání 60, pólový 6105 pro typ P0 1 Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový pro typ P0 1 Přepínač sítí s nulovou polohou, úhel spínání 90, 1 pólový pro typ M0 3 Spínač 0-1, úhel spínání 60, 3 pólový 6106 pro typ M0 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový pro typ M0 1 Přepínač sítí s nulovou polohou, úhel spínání 90, 1 pólový 6115 pro typ M0 Přepínač sítí s nulovou polohou, úhel spínání 90, pólový 6110 pro typ M0 Reverzní přepínač, pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Možnosti uzamčení 076V1 078V1 uzamykatelná V-páčka (černá) na visací zámky/ stříbrný štítek uzamykatelná V-páčka (černá) na visací zámky/ stříbrný štítek uzamykatelné na 1h 3 uzamakatelné polohy (09h/1h/03h) (pouze pro přepínače sítí s úhlem spínání 90 ) Rozměry v mm: Typ H1 B1 T1 T M H P M

47 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm 0 A od 1 až do max. kontaktů IP66 Izolační polykarbonátový kryt Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový hlavní spínač 90, 0 A, uzamykatelný N-ovladač (červeno/žlutý) na visací zámky Typ Spínací program Provedení P N Obj. číslo P N Typ Kontakty Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) P0 1 až Svorky připojení přístupné ze strany montáže M0 1 až Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typ P0 1 1 Spínač 0-1, úhel spínání 90, 1 pólový 6119 pro typ P0 1 Spínač 0-1, úhel spínání 90, pólový pro typ M0 1 1 Spínač 0-1, úhel spínání 90, 1 pólový 6119 pro typ M0 1 Spínač 0-1, úhel spínání 90, pólový pro typ M0 3 Spínač 0-1, úhel spínání 90, 3 pólový 6119 pro typ M0 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač Spínací diagramy a další spínací programy naleznete od str N 077M 077V uzamykatelný N-ovladač (žluto/červený) na visací zámky uzamykatelný M-ovladač (žluto/červený) na visací zámky uzamykatelná V-páčka (červená) na visací zámky / žlutý štítek 077N1 uzamykatelný N-ovladač (černý) na visací zámky 077M1 uzamykatelný M-ovladač (černý) na visací zámky 077V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek Rozměry v mm: Provedení H1 B1 T1 T M H 077N/077N M/077M V/077V

48 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm 0 A od 3 až do max. 8 kontaktů IP66 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí bez nulové polohy, úhel spínání 60, 0 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M M1 Typ Kontakty Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) P0 3 až Svorky připojení přístupné ze strany montáže M0 5 až Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typ P0 3 Spínač 0-1, úhel spínání 90, 3 pólový 6119 pro typ P0 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním 6106 pro typ P0 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový pro typ P0 Přepínač sítí bez nulové polohy, úhel spínání 60, pólový 6109 pro typ P0 3 Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový 6111 pro typ P0 3 5 Reverzní přepínač, 3 pólový pro typ M0 3 6 Spínač 0-1, úhel spínání 90, 6 pólový pro typ M0 8 Spínač 0-1, úhel spínání 90, 8 pólový, póly spínají s předstihem/rozpínají se zpožděním 6108 pro typ M0 8 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový pro typ M0 3 6 Přepínač sítí bez nulové polohy, úhel spínání 60, 3 pólový 6100 pro typ M0 8 Přepínač sítí bez nulové polohy, úhel spínání 60, pólový 6111 pro typ M0 3 5 Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 176M1 M-páčka černá/stříbrný štítek Rozměry v mm: Typ H1 B1 T1 T M H P M

49 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm 0 A od 3 až do max. 8 kontaktů IP66 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí, úhel spínání 90, 0 A, uzamykatelná V-páčka černá/stříbrný štítek Typ Spínací program Provedení P V1 Obj. číslo P V1 Typ Kontakty Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) P0 1 až Svorky připojení přístupné ze strany montáže M0 1 až Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typ P0 3 Spínač 0-1, úhel spínání 60, 3 pólový 6107 pro typ P0 3 6 Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový 6115 pro typ P0 Přepínač sítí s nulovou polohou, úhel spínání 90, pólový pro typ P0 3 6 Přepínač sítí s nulovou polohou, úhel spínání 90, 3 pólový 6111 pro typ P0 3 5 Reverzní přepínač, 3 pólový 6107 pro typ M0 3 6 Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový 6108 pro typ M0 8 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový pro typ M0 3 6 Přepínač sítí s nulovou polohou, úhel spínání 90, 3 pólový 6111 pro typ M0 3 5 Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Možnosti uzamčení 176V1 178V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek uzamykatelné na 1h 3 uzamakatelné polohy (09h/1h/03h) (pouze pro přepínače sítí s úhlem spínání 90 ) Rozměry v mm: Typ H1 B1 T1 T M H P M

50 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm ovládání klíčem 0 A od 1 až do 6 kontaktů IP0 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový přepínač sítí s nulovou polohou, úhel spínání 60, 0 A, ovládání klíčem, klíč vyjmutelný v poloze 1h Typ Spínací program Provedení M E001B Obj. číslo M0-6107CE001B Typ Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) M Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis Spínač 0-1, úhel spínání 90, 1 pólový Spínač 0-1, úhel spínání 90, pólový Spínač 0-1, úhel spínání 60, 1 pólový Spínač 0-1, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 1 pólový 6106 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, 1 pólový Přepínač sítí bez nulové polohy, úhel spínání 60, pólový Stupňový spínač bez nulové polohy, 3 stupně, 1 pólový Stupňový spínač bez nulové polohy, stupně, 1 pólový Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání E001. * Ovládání klíčem, silver/metal key Zámková vložka Ronis C001, klíče (jiné typy zamykání na dotaz) * Tečka v objednacím čísle musí být nahrazena písmenem, které charakterizuje pozice pro vyjmutí klíče, viz. str. 85. Rozměry v mm: Typ H1 B1 T1 T M H M

51 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm 0 A od 3 až do max. 8 kontaktů IP66 Izolační polykarbonátový kryt Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 6 pólový spínač 0-1, úhel spínání 90, 0 A, uzamykatelný N-ovladač (červeno/žlutý) na visací zámky Typ Spínací program Provedení M N Obj. číslo M N Typ Kontakty Jmenovité hodnoty (IEC 6097) Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) AC-1A (A) AC-3A (kw) AC-3A (kw) P0 3 až Svorky připojení přístupné ze strany montáže M0 5 až Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typ P0 3 Spínač 0-1, úhel spínání 90, 3 pólový 6119 pro typ P0 Spínač 0-1, úhel spínání 90, pólový, 1 pól spíná s předstihem/rozpíná se zpožděním pro typ P0 3 6 Spínač 0-1, úhel spínání 90, 6 pólový pro typ M0 3 6 Spínač 0-1, úhel spínání 90, 6 pólový pro typ M0 8 Spínač 0-1, úhel spínání 90, 8 pólový, póly spínají s předstihem/rozpínají se zpožděním Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač 177N 177M 177V uzamykatelný N-ovladač (žluto/červený) na visací zámky uzamykatelný M-ovladač (žluto/červený) na visací zámky uzamykatelná V-páčka (červená) na visací zámky / žlutý štítek 177N1 uzamykatelný N-ovladač (černý) na visací zámky 177M1 uzamykatelný M-ovladač (černý) na visací zámky 177V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek Rozměry v mm: Provedení H1 B1 T1 T M H 177N/177N M/177M V/177V

52 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm bez zajištění krytu 0 A / 5 A / 3 A od 1 až do max. 16 kontaktů IP66 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: Přepínač hvězda - trojúhelník, 5 A, M-páčka černá/stříbrný štítek Typ Spínací program Provedení M M1 Obj. číslo M M1 Typ Kontakty Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P5 1 až 1 1 až IP66 IP66 Svorky připojení přístupné ze strany montáže M0 M5 1 až 16 1 až IP66 IP66 Svorky připojení přístupné z boční strany T5 1 až IP66 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typy P0/P5 3 6 Spínač 0-1, úhel spínání 90, 6 pólový pro typy P0/P5 3 5 Spínač 0-1, úhel spínání 90, 5 pólový, 3 póly spínají s předstihem/rozpínají se zpožděním 6109 pro typy P0/P Přepínač sítí s nulovou polohou, úhel spínání 60, 5 pólový pro typy P0/P5 5 9 Stupňový spínač bez nulové polohy, 3 stupně, 3 pólový 6111 pro typy P0/P5 3 5 Reverzní přepínač, 3 pólový 6103 pro typy P0/P Přepínač hvězda - trojúhelník pro typy M0/M5/T5 3 6 Spínač 0-1, úhel spínání 90, 6 pólový pro typy M0/M5/T5 8 Spínač 0-1, úhel spínání 90, 8 pólový, póly spínají s předstihem/rozpínají se zpožděním pro typy M0/M5 6 1 Přepínač sítí s nulovou polohou, úhel spínání 60, 6 pólový 6101 pro typy M0/M5/T Přepínač sítí bez nulové polohy, úhel spínání 60, 5 pólový 6100 pro typy M0/M5/T5 8 Přepínač sítí bez nulové polohy, úhel spínání 60, pólový 6111 pro typy M0/M5/T5 3 5 Reverzní přepínač, 3 pólový 6103 pro typy M0/M5/T Přepínač hvězda - trojúhelník Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání 76M1 M-páčka černá/stříbrný štítek Rozměry v mm: Typ H1 B1 T1 T M H P /5 115 P /5 115 M /5 115 M /5 115 T /

53 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm bez zajištění krytu 0 A / 5 A / 3 A od 1 až do max. 16 kontaktů IP66 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: pólový přepínač sítí 90, 5 A, uzamykatelná V-páčka černá/stříbrný štítek Typ Spínací program Provedení P V1 Obj. číslo P V1 Typ Kontakty Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P5 1 až 1 1 až IP66 IP66 Svorky připojení přístupné ze strany montáže M0 M5 1 až 16 1 až IP66 IP66 Svorky připojení přístupné z boční strany T5 1 až IP66 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis 6107 pro typy P0/P5 3 6 Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový 6115 pro typy P0/P5 8 Přepínač sítí s nulovou polohou, úhel spínání 90, pólový pro typy P0/P5 3 6 Přepínač sítí s vratnou polohou v poloze 0, úhel spínání 60, 3 pólový 6111 pro typy P0/P5 3 5 Reverzní přepínač, 3 pólový 6109 pro typy M0/M5/T Přepínač sítí s nulovou polohou, úhel spínání 60, 5 pólový 6103 pro typy M0/M Přepínač sítí s nulovou polohou, úhel spínání 60, 8 pólový pro typy M0/M5/T5 8 Spínač 0-1, úhel spínání 60, 8 pólový 6117 pro typy M0/M5 6 1 Přepínač pólů (Dahlander), rychlosti Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Možnosti uzamčení 76V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek uzamykatelné na 1h Rozměry v mm: Typ H1 B1 T1 T M H P /5 115 P /5 115 M /5 115 M /5 115 T /

54 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm zajištění krytu v poloze "zapnuto" 0 A / 5 A / 3 A od 1 až do max. 1 kontaktů IP66 Izolační polykarbonátový kryt Ovládací spínač Přístrojový spínač Spínač 0-1 Přepínač sítí Stupňový spínač Spínač motoru Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 3 pólový reverzní přepínač, 3 A, uzamykatelná V-páčka černá/stříbrný štítek Typ Spínací program Provedení T V1 Obj. číslo T V1 Typ Kontakty Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P5 1 až 10 1 až IP66 IP66 Svorky připojení přístupné ze strany montáže M0 M5 1 až 1 1 až IP66 IP66 Svorky připojení přístupné z boční strany T5 1 až IP66 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typy P0/P5 8 Spínač 0-1, úhel spínání 60, 8 pólový 6107 pro typy P0/P5 3 6 Přepínač sítí s nulovou polohou, úhel spínání 60, 3 pólový 6108 pro typy P0/P5 8 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový pro typy P0/P5 3 6 Přepínač sítí s vratnou polohou v poloze 0, úhel spínání 60, 3 pólový 6111 pro typy P0/P5 3 5 Reverzní přepínač, 3 pólový pro typy M0/M Spínač 0-1, úhel spínání 60, 10 pólový 6108 pro typy M0/M5/T5 8 Přepínač sítí s nulovou polohou, úhel spínání 60, pólový 6109 pro typy M0/M5/T Přepínač sítí s nulovou polohou, úhel spínání 60, 5 pólový 6115 pro typy M0/M5/T5 8 Přepínač sítí s nulovou polohou, úhel spínání 90, pólový 6111 pro typy M0/M5/T5 3 5 Reverzní přepínač, 3 pólový Spínací diagramy a další spínací programy naleznete od str. 56. Provedení Ovládání Možnosti uzamčení 73V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek uzamykatelné na 1h 73M1 M-páčka černá/stříbrný štítek Rozměry v mm: Typ H1 B1 T1 T M H P /5 115 P /5 115 M /5 115 M /5 115 T /

55 Spínače v krytu - izolační kryt mm Spínače v krytu - izolační kryt mm zajištění krytu v poloze "zapnuto" 0 A / 5 A / 3 A od 1 až do max. 1 kontaktů IP66 Izolační polykarbonátový kryt Hlavní / nouzový spínač Hlavní spínač Určení objednávkového čísla: Typ - Spínací program - Provedení Příklad objednávkového čísla: 6 pólový spínač 0-1, úhel spínání 90, 0 A, uzamykatelný N-ovladač (červeno/žlutý) na visací zámky Typ Spínací program Provedení M N Obj. číslo M N Typ Kontakty Jmenovité hodnoty (IEC 6097) Stupeň krytí Přístupnost svorek připojení Provozní proud I e Provozní výkon (380 0 V) Svorky připojení AC-1A (A) AC-3A (kw) AC-3A (kw) P0 P5 1 až 10 1 až IP66 IP66 Svorky připojení přístupné ze strany montáže M0 M5 1 až 1 1 až IP66 IP66 Svorky připojení přístupné z boční strany T5 1 až IP66 Svorky připojení přístupné z boční strany Spínací program Spínací zóny Kontakty Popis pro typy P0/P pro typy P0/P5 8 Spínač 0-1, úhel spínání 90, 8 pólový Spínač 0-1, úhel spínání 90, 8 pólový, póly spínají s předstihem/rozpínají se zpožděním pro typ P Spínač 0-1, úhel spínání 90, 10 pólový pro typy M0/M5/T5 8 Spínač 0-1, úhel spínání 90, 6 pólový, pomocné kontakty pro typy M0/M Spínač 0-1, úhel spínání 90, 10 pólový Provedení Ovládání Hlavní / nouzový spínač Provedení Ovládání Hlavní spínač Spínací diagramy a další spínací programy naleznete od str N 75M 75V uzamykatelný N-ovladač (žluto/červený) na visací zámky uzamykatelný M-ovladač (žluto/červený) na visací zámky uzamykatelná V-páčka (červená) na visací zámky / žlutý štítek 75N1 uzamykatelný N-ovladač (černý) na visací zámky 75M1 uzamykatelný M-ovladač (černý) na visací zámky 75V1 uzamykatelná V-páčka (černá) na visací zámky / stříbrný štítek Rozměry v mm: Provedení H1 B1 T1 T M H 75N/75N / M/75M / V/75V /

56 Technické informace Spínací programy Spínače 0-1, úhel spínání 90 Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 1 pólový pólový 3 pólový 3 pólový with N/PE terminals 3 pólový with N terminals pólový pólový, 1 pól spíná s předstihem/ rozpíná se zpožděním pólový, 3 póly spínají s předstihem/ rozpínají se zpožděním 5 pólový, 3 póly spínají s předstihem/ rozpínají se zpožděním 6 pólový 6 pólový, pomocné kontakty 7 pólový 8 pólový 8 pólový, póly spínají s předstihem/ rozpínají se zpožděním 9 pólový 10 pólový 1 pólový Kruhové spínání pólový 3 pólový A 61...B 61...C 61...D 61...E 61...F 61...H 61...K A 61...B Spínače 0-1, úhel spínání 60 Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 1 pólový pólový 3 pólový pólový 5 pólový 6 pólový 7 pólový 8 pólový 9 pólový 10 pólový 11 pólový 1 pólový A 61...B 61...C 61...D 61...E 61...F 61...G 61...H 61...K 61...L Spínače 0-1 s vratnou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem S vratnou polohou do polohy 0 1 pólový pólový 3 pólový pólový S vratnou polohou do polohy 1 1 pólový A A 56

57 Technické informace Spínací programy Přepínače sítí s nulovou polohou, úhel spínání 60 Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 1 pólový pólový 3 pólový pólový 5 pólový 6 pólový 7 pólový 8 pólový oddělené kontakty 1 pólový pólový 3 pólový A 61...B 61...C 61...D 61...E 61...G 61...H 61...I 61...J 61...K 61...L 61...M 61...N 61...O 61...P 61...Q 61...R 61...S 61...T 61...U 61...V 61...W Přepínače sítí s nulovou polohou, úhel spínání 90 Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 1 pólový pólový 3 pólový pólový A 61...B 61...C 61...D 61...E Přepínače sítí s nulovou polohou a vratnou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem S vratnou polohou v poloze 0 1 pólový pólový 3 pólový oddělené kontakty 1 pólový pólový A 61...B 61...C 61...D 61...E 61...F 61...G 61...H 61...I 61...J 61...K 61...L 61...M 61...N 61...P 61...Q 61...R 61...S 61...T 57

58 Technické informace Spínací programy Přepínače sítí s nulovou polohou a vratnou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem Jednostranně vratný do polohy 0 1 pólový pólový 3 pólový Přepínače sítí bez nulové polohy Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 1 pólový pólový 3 pólový pólový 5 pólový 6 pólový 7 pólový 8 pólový 9 pólový 10 pólový 11 pólový 1 pólový oddělené kontakty 1 pólový pólový 3 pólový pólový spojené kontakty 1 pólový pólový 3 pólový pólový A 61...B 61...C 61...D 61...E 61...F 61...H 61...I Přepínače sítí bez nulové polohy s vratnou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem S vratnou polohou do polohy 1 1 pólový pólový 3 pólový oddělené kontakty 1 pólový A 61...B 61...C 61...D 61...E 58

59 Technické informace Spínací programy Stupňové spínače s nulovou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem steps 1 pólový pólový 3 pólový pólový 5 pólový 6 pólový 3 steps 1 pólový pólový 3 pólový pólový 5 pólový A 61...B A 61...B 61...C 61...D steps 1 pólový pólový 3 pólový pólový A 5 steps 1 pólový pólový 3 pólový A 6 steps 1 pólový pólový 3 pólový A 7 steps 1 pólový pólový A 8 steps 1 pólový A 9 steps 1 pólový A 10 steps 1 pólový A 11 steps 1 pólový A 59

60 3AD9938BBA Technické informace Spínací programy Stupňový spínač bez nulové polohy Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 3 stupně 1 pólový pólový 3 pólový pólový 5 pólový 6 pólový oddělené kontakty 1 pólový pólový stupně 1 pólový pólový 3 pólový pólový 5 pólový 6 pólový oddělené kontakty 1 pólový pólový 5 stupňů 1 pólový pólový 3 pólový pólový 6 stupňů 1 pólový pólový 3 pólový A A A A 7 stupňů 1 pólový pólový 3 pólový stupňů 1 pólový pólový 3 pólový stupňů 1 pólový stupňů 1 pólový stupňů 1 pólový stupňů 1 pólový

61 Technické informace Spínací programy Kódové spínače Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem Binární kód doplněk doplněk doplněk BCD kód doplněk doplněk Skupinové spínače Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem skupiny 1 pólový pólový 3 pólový A 61...B 3 skupiny 1 pólový pólový 3 pólový Sériové skupinové spínače skupiny 1 pólový pólový 3 pólový A Sériové paralelní spínače skupiny pólový Voltmetry - přepínače s nulovou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 3 sdružená napětí, úhel spínání A 6131B 6131C 6131D 6131E 3 sdružená napětí, úhel spínání F A 685B 61

62 Technické informace Spínací programy Voltmetry - přepínače s nulovou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 3 fáze proti N A 61311B 61311C 61311D 61311E 3 sdružená napětí + 3 fáze proti N A 61313B 61313C 61313D 61313E 61313F 61313G 3 sdružená napětí + 1 fáze proti N A 61317B 61317C 61317D 61317E 3 sdružená napětí pro sítě A 61318B 61318C 61318D 61318E 61318F 61318G -pólový, 1-fázový A 61198B 61198C Voltmetry - přepínače bez nulové polohy Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 3 sdružená napětí sdružená napětí + 3 fáze proti N A 61319B A 6131B 6

63 Technické informace Spínací programy Ampérmetry - přepínače s nulovou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 1 měřící okruh, 1 pólový A 6131B 6131C 6131G měřící okruhy, 1 pólový (3 fáze) 3 měřící okruhy, 1 pólový 3 měřící okruhy, pólový A 61...B 61...C 61...D 61...E 61...F měřící okruhy, pólový A 6137E Ampérmetry - přepínače bez nulové polohy Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 3 měřící okruhy, 1 pólový 3 měřící okruhy, pólový A měřící okruhy, 1 pólový měřící okruhy, pólový A Volt - ampérmetry - přepínače Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem 1 sdružené napětí, x fázové napětí L N, x proud A 6133B 3x napětí L L, 3x proud 3x fázové napětí L N, 3x proud A 61...B 61...C x napětí, 3x proud A 61337B 63

64 Technické informace Spínací programy Ovládací spínače s vratnou polohou Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem S vrat. pol. do vých. polohy 1 pólový pólový oddělené kontakty 1 pólový A 61...B 61...C S vratnou polohou do polohy 1 1 pólový oddělené kontakty 1 pólový A 61...B 61...C Dvojitý zap. - vyp. spínač standardní provedení oddělené kontakty A 61...B S vratnou polohou do polohy 0 spínací + rozpínací kontakty pro ovládání motoru Dahlander T Reverzní přepínače Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem pólový 3 pólový pólový s vratnou polohou A 61...B 3 pólový, kruhové spínání T A Přepínače - hvězda - trojúhelník Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem standardní provedení s pomocným kontaktem v poloze A 61...B 61...C vratná poloha z polohy Y do polohy A 6

65 Technické informace Spínací programy Přepínače - hvězda - trojúhelník Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem pro ovládání stykače Reverzní hvězda - trojúhelník standardní provedení A 610B A Přepínače pólů Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem Pro rychlostní motory rychlostní s pomocnými kontakty samostatná vinutí A Pro rychlostní motory rychlostní A Pro 3 rychlostní motory rychlost 1+3 Dahlander rychlost +3 Dahlander A Reverzní přepínač pólů pro rychlostní motory A 6117B Spínače pomocných fází Provedení Spínací zóny Kontakty Spínací prog. Číslo spín. programu s popisem standardní provedení směry otáčení A 6108B 6108C směry otáčení trvale zapnuté fáze A 6109B A 65

66 Technické informace Spínací diagramy Spínací diagramy

67 Technické informace Spínací diagramy Spínací diagramy

68 Technické informace Spínací diagramy Spínací diagramy

69 Technické informace Spínací diagramy Spínací diagramy

70 Technické informace Spínací diagramy Spínací diagramy

71 Technické informace Spínací diagramy Spínací diagramy

72 Technické informace Spínací diagramy Spínací diagramy

73 Technické informace Spínací diagramy Spínací diagramy

74 Technické informace Spínací diagramy Spínací diagramy

75 Technické informace Spínací diagramy Spínací diagramy Objednávkový formulář pro speciální programy vačkových spínačů naleznete na str

76 Technické informace Popisné štítky Popis na čelní štítky spínací pozice úhel spínání 5 FA 018 FA 00 FA 0 FA 07 FA 08 FA 05 FA 05 FA 055 FA 056 FA 066 FA 073 FA 077 FA 078 FA 080 úhel spínání 60 FA 6001 FA 600 FA 6018 FA 605 FA 606 FA 607 FA 608 FA 609 FA 6030 FA 6033 FA 6051 FA 6053 FA 6055 FA 6056 FA 6057 FA 6058 FA 619 FA 613 FA 6135 FA 610 FA 619 úhel spínání 90 FA 9011 FA 9016 FA 9017 FA 9018 FA 901 FA 906 FA 9031 FA 903 FA 9033 FA 9057 FA 9058 FA 9078 FA 9079 FA spínací pozice úhel spínání 30 FA 308 FA 3030 FA 306 FA 3103 FA 310 FA 3105 FA 3106 FA 3116 FA 3117 FA 3118 FA 3119 FA 310 FA

77 Technické informace Popisné štítky Popis na čelní štítky 3 spínací pozice úhel spínání 5 FA 001 FA 00 FA 006 FA 01 FA 0 FA 05 FA 06 FA 07 FA 08 FA 09 FA030 FA 031 FA 03 FA 033 FA 03 FA 035 FA 036 FA 037 FA 038 FA 05 FA 067 FA 068 FA 069 FA 070 FA 071 FA 07 FA 07 FA 076 FA 079 FA 081 FA 08 úhel spínání 60 FA 6003 FA 600 FA 6005 FA 6009 FA 6010 FA 6017 FA 6019 FA 600 FA 603 FA 6035 FA 6036 FA 6038 FA 6039 FA 60 FA 605 FA 6060 FA 6061 FA 606 FA 6063 FA 606 FA 6065 FA 6067 FA 6068 FA 6069 FA 6070 FA 6071 FA 607 FA 6073 FA 607 FA 6075 FA 6076 FA 6077 FA 6091 FA 6103 FA 6105 FA 6116 FA 6117 FA 616 FA 6131 FA 613 FA 6133 FA 6136 FA 611 FA 61 FA 613 FA 61 FA 616 FA 617 FA 618 FA 6150 FA 6151 FA 615 úhel spínání 90 FA 9006 FA 9008 FA 9013 FA 903 FA 90 FA 907 FA 9037 FA 9038 FA 9050 FA 9081 FA 9083 různé úhly spínání FA 1009 FA 1015 FA 100 FA 105 FA 1053 FA 1055 FA 1059 FA 1061 FA

78 Technické informace Popisné štítky Popis na čelní štítky spínací pozice úhel spínání 30 FA 301 FA 301 FA 30 FA 309 FA 307 FA 3056 FA 3058 FA 3087 FA 3088 FA 3089 FA 3090 FA 3107 FA 3108 FA 3109 FA 3110 úhel spínání 5 FA 007 FA 013 FA 075 FA 083 FA 08 FA 085 úhel spínání 60 FA 6006 FA 6013 FA 601 FA 601 FA 609 FA 610 FA 6113 FA 611 FA 6119 FA 617 FA 6137 FA 6138 FA 615 FA 6153 úhel spínání 90 FA 900 FA 9005 FA 9007 FA 9009 FA 9010 FA 901 FA 9015 FA 9019 FA 900 FA 905 FA908 FA 909 FA 903 FA 9035 FA 9039 FA 906 FA 907 FA 908 FA 909 FA 905 FA 9060 FA 908 FA 908 různé úhly spínání FA 1017 FA 10 FA 1056 FA

79 Technické informace Popisné štítky Popis na čelní štítky 5 spínacích pozic úhel spínání 30 FA 3006 FA 3031 FA 3033 FA 303 FA 308 FA 3063 FA 306 FA 309 FA 3093 FA 3111 FA 311 úhel spínání 5 FA 003 FA 008 FA 01 FA 039 FA 00 FA 01 FA 059 FA 060 úhel spínání 60 FA 6007 FA 6011 FA 601 FA 60 FA 6037 FA 60 FA 606 FA 6078 FA 6139 různé úhly spínání FA 1007 FA 1008 FA 1011 FA 101 FA 1018 FA 1019 FA 105 FA 1058 FA 1060 FA spínacích pozic úhel spínání 30 FA 3007 FA 303 FA 309 FA 3100 FA 3113 FA 31 úhel spínání 5 FA 009 FA 015 FA

80 Technické informace Popisné štítky Popis na čelní štítky 6 spínacích pozic úhel spínání 60 FA 6008 FA 601 FA 6015 FA 603 FA 60 FA 600 FA 603 FA 607 FA 6081 FA 6083 FA 6085 FA 6098 FA spínacích pozic úhel spínání 30 FA 300 FA 3008 FA 3015 FA 303 FA 3035 FA 303 FA 3050 FA 3060 FA 306 FA 3065 FA 3067 FA 308 FA 3083 FA 308 FA 311 FA 3115 úhel spínání 5 FA 00 FA 010 FA 016 FA 086 FA 087 FA 088 FA 089 FA spínacích pozic úhel spínání 30 FA 3009 FA 3016 FA 3051 úhel spínání 5 FA 011 FA 017 FA 06 FA 058 FA 061 FA 09 80

81 Technické informace Popisné štítky Popis na čelní štítky 9 spínacích pozic úhel spínání 30 FA 3010 FA 3017 FA 305 FA 30 FA spínacích pozic úhel spínání 30 FA 3011 FA 3018 FA spínacích pozic úhel spínání 30 FA 301 FA 3019 FA spínacích pozic úhel spínání 30 FA 3013 FA 300 FA 3055 FA 313 Jiné FA

82 Technické informace Popisné štítky Popis na dodatečné štítky FA 8000 FA 8001 FA 800 FA 8003 FA 800 FA 8005 FA 8006 FA 8007 FA 8008 FA 8009 FA 8010 FA 8011 FA 801 FA 8013 FA 801 FA 8015 FA 8016 FA 8017 FA 8018 FA 8019 FA 801 FA 803 FA 80 FA 805 FA 806 FA 807 FA 808 FA 809 FA 8030 FA 8031 FA 803 FA 8033 FA 803 FA 8035 FA 8036 FA 8037 FA 8038 FA 8039 FA 800 FA 801 FA 80 FA 80 FA 805 FA 806 FA 807 Informace pro objednání čelních štítků Standardní čelní štítek mm Objednávkové číslo Štítek stříbrný, popis černý FAS1-. (+FA-číslo viz str ) Štítek žlutý, popis černý FBS1-. (+FA-číslo viz str ) Štítek černý, popis stříbrný FCS1-. (+FA-číslo viz str ) Štítek bílý, popis černý FDS1-. (+FA-číslo viz str ) Štítek černý, popis bílý FES1-. (+FA-číslo viz str ) Standardní čelní štítek 8 8 mm Objednávkové číslo Štítek stříbrný, popis černý FAS-. (+FA-číslo viz str ) Štítek žlutý, popis černý FBS-. (+FA-číslo viz str ) Štítek černý, popis stříbrný FCS-. (+FA-číslo viz str ) Štítek bílý, popis černý FDS-. (+FA-číslo viz str ) Štítek černý, popis bílý FES-. (+FA-číslo viz str ) Standardní čelní štítek 6 6 mm Objednávkové číslo Štítek stříbrný, popis černý FAS-. (+FA-číslo viz str ) Štítek žlutý, popis černý FBS-. (+FA-číslo viz str ) Štítek černý, popis stříbrný FCS-. (+FA-číslo viz str ) Štítek bílý, popis černý FDS-. (+FA-číslo viz str ) Štítek černý, popis bílý FES-. (+FA-číslo viz str ) Standardní čelní štítek mm Objednávkové číslo Štítek stříbrný, popis černý FAS6-. (+FA-číslo viz str ) Štítek žlutý, popis černý FBS6-. (+FA-číslo viz str ) Štítek černý, popis stříbrný FCS6-. (+FA-číslo viz str ) Štítek bílý, popis černý FDS6-. (+FA-číslo viz str ) Štítek černý, popis bílý FES6-. (+FA-číslo viz str ) Standardní čelní štítek mm Objednávkové číslo Štítek stříbrný, popis černý FAS8-. (+FA-číslo viz str ) Štítek žlutý, popis černý FBS8-. (+FA-číslo viz str ) Štítek černý, popis stříbrný FCS8-. (+FA-číslo viz str ) Štítek bílý, popis černý FDS8-. (+FA-číslo viz str ) Štítek černý, popis bílý FES8-. (+FA-číslo viz str ) Dodatečný čelní štítek Objednávkové číslo Štítek stříbrný, popis černý FAS-8 (+FA-číslo viz str ) Štítek žlutý, popis černý FBS-8 (+FA-číslo viz str ) Štítek černý, popis stříbrný FCS-8 (+FA-číslo viz str ) Štítek bílý, popis černý FDS-8 (+FA-číslo viz str ) Štítek černý, popis bílý FES-8 (+FA-číslo viz str ) Objednávkový formulář pro štítky se speciálním popisem naznete na str. 91 8

83 Technické informace Příslušenství Dodatečné štítky/montážní nástroj FAZ Dodatečné štítky včetně rámečku s dodatečným popisem k dodatečnému připevnění na čelní štítek a na uzamykatelný kruhový ovladač Objednávkové číslo Černý rámeček, štítek stříbrný, bez popisu (možnost gravírování) FAZ Černý rámeček, štítek stříbrný, popis černý, popis FA 8 (viz str. 8) FAZ - 8 Černý rámeček, štítek stříbrný, popis černý, speciální popis FAZ - (speciální č.) Černý rámeček, štítek žlutý, bez popisu (možnost gravírování) FBZ Černý rámeček, štítek žlutý, popis černý, popis FA 8 (viz str. 8) FBZ - 8 Černý rámeček, štítek žlutý, popis černý, speciální popis FBZ - (speciální č.) Černý rámeček, štítek černý, bez popisu (možnost gravírování) FCZ Černý rámeček, štítek černý, popis stříbrný, popis FA 8 (viz str. 8) FCZ - 8 Černý rámeček, štítek černý, popis stříbrný, speciální popis FCZ - (speciální č.) Černý rámeček, štítek bílý, bez popisu (možnost gravírování) FDZ Černý rámeček, štítek bílý, popis černý, popis FA 8 (viz str. 8) FDZ - 8 Černý rámeček, štítek bílý, popis černý, speciální popis FDZ - (speciální č.) Černý rámeček, štítek černý, bez popisu (možnost gravírování) FEZ Černý rámeček, štítek černý, popis bílý, popis FA 8 (viz str. 8) FEZ - 8 Černý rámeček, štítek černý, popis bílý, speciální popis FEZ - (speciální č.) Černý rámeček (bez štítku) FAZ Dodatečné štítky bez rámečku Štítek stříbrný, bez popisu (možnost gravírování) FAS Štítek stříbrný, popis černý, popis FA 8 (viz str. 8) FAS - 8 Štítek stříbrný, popis černý, speciální popis FAS - (speciální č.) Štítek žlutý, bez popisu (možnost gravírování) FBS Štítek žlutý, popis černý, popis FA 8 (viz str. 8) FBS - 8 Štítek žlutý, popis černý, speciální popis FBS - (speciální č.) Štítek černý, bez popisu (možnost gravírování) FCS Štítek černý, popis stříbrný, popis FA 8 (viz str. 8) FCS - 8 Štítek černý, popis stříbrný, speciální popis FCS - (speciální č.) Štítek bílý, bez popisu (možnost gravírování) FDS Štítek bílý, popis černý, popis FA 8 (viz str. 8) FDS - 8 Štítek bílý, popis černý, speciální popis FDS - (speciální č.) Štítek černý, popis bílý, popis FA 8 (viz str. 8) FES - 8 Štítek černý, popis bílý, speciální popis FES - (speciální č.) Montážní nástroj pro středové připevnění vhodné pro rychlou montáž čelních štítků a uzamykatelných ovladačů Typy Objednávkové číslo P110 / P0 / P5 / M0 / M5 / T

84 Technické informace Příslušenství Prodlužovací moduly AVD AVC-. Prodlužovací moduly pro montážní provedení s dveřní spojkou nebo s uzamykáním dveří C min C max číslo Objednávkové číslo Dveřní spojka mm 59 mm 60 mm 8 mm 1 85 mm 109 mm 110 mm 13 mm mm 159 mm 160 mm 18 mm mm 09 mm 6 Uzamykání dveří mm 57 mm 6 mm 8 mm 1 89 mm 107 mm 1 11 mm 13 mm mm 157 mm 1 16 mm 18 mm mm 07 mm 1 AVD AVD AVD AVD AVD AVD AVC - 1 AVC - AVC - 3 AVC - AVC - 5 AVC - 6 Vezměte prosím na vědomí: AVC- až AVC-6 mají další díly na podporu stability prodlužovacích modulů. 8

85 Technické informace Pozice pro vyjmutí klíčku Tečka v objednacím čísle musí být nahrazena písmenem, které charakterizuje pozice pro vyjmutí klíče. Vzhledem ke konstrukci zámkové vložky, může být klíč vyjmut v určené poloze také otočený o 180. Typ P110 Standardní zámková vložka L001. Jiné typy zamykání na požádání. A klíč vyjmutelný v poloze 09 h / 03 h M klíč vyjmutelný v poloze 01 h / 07 h B klíč vyjmutelný v poloze 1 h / 06 h N klíč vyjmutelný v poloze 10 h / 1 h / 0 h / 0 h / 06 h / 08 h C klíč vyjmutelný v poloze 09 h / 1 h / 03 h / 06 h O klíč vyjmutelný v poloze 11 h / 01 h / 05 h / 07 h D klíč vyjmutelný v poloze 09 h / 11 h / 01 h / 03 h / 05 h / 07 h P klíč vyjmutelný v poloze 10 h / 1 h / 0 h / 06 h E klíč vyjmutelný v poloze 10 h / 0 h R klíč vyjmutelný v poloze 1 h / 0 h / 06 h / 08 h F klíč vyjmutelný v poloze 0 h / 08 h S klíč vyjmutelný v poloze 10 h / 0 h / 0 h / 08 h L klíč vyjmutelný v poloze 11 h / 05 h Typy P0 / P5 / M0 / M5 / T5 Standardní zámková vložka C001. Jiné typy zamykání na požádání. A klíč vyjmutelný v poloze 09 h / 03 h L klíč vyjmutelný v poloze 11 h / 05 h B klíč vyjmutelný v poloze 1 h / 06 h M klíč vyjmutelný v poloze 01 h / 07 h C klíč vyjmutelný v poloze 09 h / 1 h / 03 h / 06 h N klíč vyjmutelný v poloze 10 h / 1 h / 0 h / 0 h / 06 h / 08 h D klíč vyjmutelný v poloze 09 h / 11 h / 01 h / 03 h / 05 h / 07 h O klíč vyjmutelný v poloze 11 h / 01 h / 05 h / 07 h E klíč vyjmutelný v poloze 10 h / 0 h P klíč vyjmutelný v poloze 10 h / 1 h / 0 h / 06 h F klíč vyjmutelný v poloze 0 h / 08 h R klíč vyjmutelný v poloze 1 h / 0 h / 06 h / 08 h G klíč vyjmutelný v poloze 09 h / h / 1 h / h / 03 h / 0.30 h / 06 h / h S klíč vyjmutelný v poloze 10 h / 0 h / 0 h / 08 h H klíč vyjmutelný v poloze h / 0.30 h T klíč vyjmutelný v poloze 09 h / h / 03 h / 0.30 h J klíč vyjmutelný v poloze h / h U klíč vyjmutelný v poloze h / 1 h / 0.30 h / 06 h K klíč vyjmutelný v poloze 09 h / 10 h / 11 h / 1 h / 01 h / 0 h / 03 h / 0 h / 05 h / 06 h / 07 h / 08 h 85

86 Technické informace Ovládání Typy ovládání pro provedení s čelním štítkem a páčkou Ovládání Barva Barva Barva Změna Vhodné pro typy štítku dodatečného štítku páčky objednávkového čísla M-páčka P110, P0, P5, M0, M5, T5, S3, S0, S606, S608, S61 F-páčka P0, P5, M0, M5, T5 B-páčka P0, P5, M0, M5, T5, S3, S0, S606, S608, S61, S85 N-páčka P0, P5, M0, M5, T5, S3, S0 G-páčka S3, S0, S606, S608, S61, S85 R-páčka P0, P5, M0, M5, T5, S3, S0 černá stříbrná černá M1 šedá stříbrná šedá M bílá stříbrná bílá M3 černá žlutá červená M černá stříbrná červená M5 černá černá černá M8 černá stříbrná černá F1 šedá stříbrná šedá F bílá stříbrná bílá F3 černá žlutá červená F černá stříbrná červená F5 černá černá černá F8 černá stříbrná černá B1 šedá stříbrná šedá B bílá stříbrná bílá B3 černá žlutá červená B černá stříbrná červená B5 černá černá černá B8 černá stříbrná černá N1 šedá stříbrná šedá N bílá stříbrná bílá N3 černá žlutá červená N černá stříbrná červená N5 černá černá černá N8 černá stříbrná černá G1 černá žlutá červená G černá stříbrná červená G5 černá černá černá G8 černá stříbrná černá R1 šedá stříbrná šedá R bílá stříbrná bílá R3 černá žlutá červená R černá stříbrná červená R5 Připevnění ovládání do 5mm výřezu v panelu / rozvodnici: M-páčka P0, P5, M0, M5 T5 N-páčka P0, P5, M0, M5, T5 šedá stříbrná černá M1 šedá stříbrná šedá M šedá žlutá červená M šedá stříbrná černá N1 šedá stříbrná šedá N šedá žlutá červená N 86

87 Technické informace Ovládání Typy ovládání pro provedení s uzamykáním na visací zámky Ovládání Barva Barva Barva Změna Vhodné pro typy štítku dodatečného štítku páčky objednávkového čísla N-uzamykatelný kruhový ovladač na visací zámky P0, P5, M0, M5, T5, S3, S0, S606, S608, S61 M-uzamykatelný kruhový ovladač na visací zámky P110, P0, P5, M0, M5, T5, S3, S0, S606, S608, S61 B-uzamykatelný ovladač na visací zámky S3, S0, S606, S608, S61, S85 H-uzamykatelný ovladač na visací zámky S3, S0, S606, S608, S61, S85 Uzamykatelný ovladač na visací zámky s V-páčkou P110, P0, P5, M0, M5, T5, S3, S0 Uzamykatelný ovladač na visací zámky s L-páčkou P110, P0, P5, M0, M5, T5 černá bílá černá N1 šedá bílá šedá N žlutá bílá červená N šedá bílá černá N6 žlutá bílá černá N7 vnější rozměry ovládání max. počet vis. zámků průměr petlice vis. zámku mm 3 mm (min) / 8 mm (max) mm 5 mm (min) / 9 mm (max) černá bílá černá M1 šedá bílá šedá M žlutá bílá červená M šedá bílá černá M6 žlutá bílá černá M7 vnější rozměry ovládání max. počet vis. zámků průměr petlice vis. zámku 8 8 mm 3 3 mm (min) / 5 mm (max) mm (min) / 8 mm (max) mm 5 mm (min) / 9 mm (max) černá stříbrná černá B1 černá žlutá červená B černá černá černá B8 vnější rozměry ovládání max. počet vis. zámků průměr petlice vis. zámku mm 5 mm (min) / 8 mm (max) mm (min) / 8 mm (max) mm 5 mm (min) / 8 mm (max) černá stříbrná černá H1 černá žlutá červená H černá černá černá H8 vnější rozměry ovládání max. počet vis. zámků průměr petlice vis. zámku mm 5 mm (min) / 8 mm (max) mm (min) / 8 mm (max) mm 5 mm (min) / 8 mm (max) černá stříbrná černá V1 černá žlutá červená V vnější rozměry ovládání max. počet vis. zámků průměr petlice vis. zámku 8 8 mm 3 mm (min) / 5 mm (max) 6 6 mm 3 mm (min) / 6 mm (max) černá stříbrná černá L1 černá žlutá červená L vnější rozměry ovládání max. počet vis. zámků průměr petlice vis. zámku 8 8 mm 3 mm (min) / 5 mm (max) Připevnění ovládání do 5mm výřezu v panelu / rozvodnici: Uzamykatelný ovladač na visací zámky s V-páčkou P0, P5, M0, M5 T5 Uzamykatelný ovladač na visací zámky s L-páčkou P0, P5, M0, M5, T5 šedá stříbrná černá V1 šedá žlutá červená V vnější rozměry ovládání max. počet vis. zámků průměr petlice vis. zámku mm 3 mm (min) / 5 mm (max) šedá stříbrná černá L1 šedá žlutá červená L vnější rozměry ovládání max. počet vis. zámků průměr petlice vis. zámku mm 3 mm (min) / 5 mm (max) 87

88 Technické informace Speciální spínače Jak objednat speciální spínače Speciální spínací programy mohou být rychle vytvořeny pomocí již předhotovených modulů. Pro popsání požadovaného spínače prosím vyplňte formulář na straně 89. V případě spínacího programu s více než 18 použijte znovu tento formulář jako pokračování. Při určování požadovaného spínače musí být vyplněno toto: Označte svorky pouze v místech propojení a použijte obrázku, pokud je to možné. Označte na páčce pomocí šipky výchozí polohu a/nebo polohu vypnuto. V poli pro čelní štítek označte, co má být na stítek vygravírováno a zapiště to i do sloupce spínací polohy. V případě speciálních požadavků nebo nedostatku místa použijte formulář na straně 91. Určete požadovaný úhel spínání. Pokud je to nutné z technických důvodů, můžeme navrhnout jiný uhel spínání. Sloupec uzamykatelné polohy je potřeba vyplnit pouze v případě použití uzamykání. V dolní části formuláře jsou označeny políčka č. 1 až 6. Pole 1 až 3 musí být vždy vyplněna. Políčka č. až 6 se vyplní v případě odchylek od standardního provedení. Políčko č. 7 Objednávkové číslo je specifikováno ve Vaší první objednávce. Pro všechny následné objednávky je uvedení tohoto objednávkového čísla dostačující. Příklad objednání 88

89 Technické informace Speciální spínače Formulář pro objednání speciálních spínačů 89

90 Technické informace Speciální popis (gravírování) Jak objednat speciální popis (gravírování) Pro objednání speciálního popisu (gravírování) prosím použijte náš formulář. Na straně 91 naleznete objednávkový formulář pro spínače se spínacími úhly 30 / 60 a 5 / 90. Při určování požadovaného spínače musí být vyplněno toto: Pro standardní popis (gravírování) se používají velká písmena v černé barvě s fontem Helvetica. Pro popisy (gravírování), které se liší od standardního provedení, jako je malá velikost textu, symboly nebo jiné grafické znaky, prosím přiložte výkres nebo soubor. Maximální množství písmen (symbolů) je specifikováno v objednávkovém formuláři. Maximální výška písmen je pro čelní štítek 30 mm = 3.5 mm čelní štítek 8 mm =.0 mm čelní štítek 6 mm =.5 mm čelní štítek 88 mm = 6.5 mm čelní štítek 130 mm = 8.0 mm Při využití maximálního množství písmen (symbolů) může být výška písmen (symbolů) snížena. Při první objednávce je FAX číslo pro čelní štítek a FAZ číslo pro dodatečný štítek fixně stanoveno i pro všechny další objednávky. 90

91 Technické informace Speciální popis (gravírování) Formulář pro objednání speciálního popisu (gravírování) 91

92 Technické informace Kategorie použití Kategorie použití Kategorie použití pro spínače, vypínače, výkonové spínače a pojistkové kombinované jednotky v souladu s IEC/EN Typ proudu Kategorie použití Typické použití Častý Občasný provoz provoz AC AC-15A AC-15B Kontrola elektromagnetického zatížení. AC-0A * AC-0B * Spínání a rozpínání bez zátěže. AC-1A AC-1B Spínání ohmických zátěží včetně omezených přetížení. AC-A AC-B Spínání smíšených ohmických a induktivních zátěží, včetně omezených přetížení. AC-3A AC-3B Spínání motorů a jiných vysoce induktivních zátěží. DC DC-0A * DC-0B * Spínání a rozpínání bez zátěže. DC-1A DC-1B Spínání ohmických zátěží včetně omezených přetížení. DC-A DC-B Spínání smíšených ohmických a induktivních zátěží, včetně omezených přetížení. DC-3A DC-3B Spínání vysoce induktivních zátěží. * Použití těchto kategorií není povoleno v USA. Kategorie AC-3 zahrnuje občasné spínání jednotlivých motorů. Kategorie použití ve výše uvedené tabulce nezohledňují zařízení, která se obvykle používají ke spuštění, zrychlení a/nebo zastavení jednotlivých motorů. Kategorie použití pro taková zařízení, jsou řešeny v následující tabulce: Typ proudu Kategorie použití Typické použití AC AC- Kroužkové motory (asynchronní motory s vinutou kotvou): spouštění, brždění protiproudem nebo couvání 1), vypínání. AC-3 Motory s kotvou nakrátko: spouštění, vypínání během chodu motoru. AC- Motory s kotvou nakrátko: spouštění, brždění protiproudem nebo couvání 1), posouvání ). DC DC-3 Paralelní motory: spouštění, brždění protiproudem nebo couvání 1), posouvání ), dynamické brždění DC motorů. DC- Sériově vinuté motory: spouštění, brždění protiproudem nebo couvání 1), posouvání ), dynamické brždění DC motorů. 1) Bržděním nebo couváním se rozumí zastavení nebo obrácení směru otáčení motoru obrácením připojovacích kabelů motoru, když je motor v chodu. ) Posouváním se rozumí zapínání motoru jednou nebo opakovaně po krátkou dobu za účelem získání malých pohybů poháněného mechanismu. Poznámka: Přepínání obvodů rotorů, kondenzátorů nebo žárovek/výbojek jsou předmětem zvláštních dohod mezi výrobcem a uživatelem. 9

93 Technické informace Jmenovité proudy Jmenovité proudy třífázových motorů (přibližné hodnoty pro motory s kotvou nakrátko) Výkon motoru Procento účinnosti kw cos % Motor při pl- Předjištění při spuštění ném proudovém zatížení Přímý zozběh Y/ A A A Motor při pl- Předjištění při spuštění ném proudovém zatížení Přímý zozběh Y/ A A A 30 V 00 V V 690 V Jmenovité proudy motorů platí pro standardní vnitřně a povrchově chlazené trojfázové motory s 1500 ot/min. Předjištění: pomalá nebo GL-charakteristika (DIN VDE 0636), což naznačuje nejmenší možnou ochranu proti zkratu. Přímý rozběh: maximální rozběhový proud: 6 jmenovitý proud, maximální doba rozběhu: 5 sek. Spuštění Y/ : maximální rozběhový proud: x jmenovitý proud, maximální doba rozběhu: 15 sek. 93

94 Technické informace Druhy krytí Kódy IP Druhy krytí podle IEC/EN 6059 definují ochranu elektrických zařízení proti průniku pevných těles, proti dotyku a proti průniku vody, zajišťovanou různými druhy krytů. Druhé číslo definuje ochranu proti škodlivému průniku vody. Toto je značeno kódem IP, který se skládá z písmen IP a dvou čísel, viz níže: IP 6 6 Číslo udávající ochranu proti vniknutí cizích těles a přístupu k nebezpečným částem. Číslo udávající ochranu proti působení vody. 1. číslo Ochrana proti vniknutí cizích těles. číslo Ochrana proti vodě a přístupu k nebezpečným částem. 0 Žádná ochrana. 0 Žádná ochrana. 1 Chráněno proti vniknutí pevných cizích těles o průměru 50 mm a více. Ochrana nebezpečných částí proti dotyku hřbetem ruky. 1 Vertikálně padající kapky nesmí způsobit žádné poškození. Chráněno proti vniknutí pevných cizích těles o průměru 1,5 mm a více. Ochrana nebezpečných částí proti dotyku prstem. Vertikálně padající kapky nesmí způsobit žádné poškození při náklonu předmětu do Chráněno proti vniknutí pevných cizích těles o průměru,5 mm a více. Ochrana nebezpečných částí proti dotyku nástrojem. 3 Voda, která stříká na kryt pod úhlem do 60, nesmí způsobit žádné poškození. Chráněno proti vniknutí pevných cizích těles o průměru 1 mm a více. Ochrana nebezpečných částí proti dotyku drátem. Voda, která stříká na kryt z jakého-koliv úhlu, nesmí způsobit žádné poškození. 5 Chráněno proti prachu. Průnik prachu není zcelaě zaručen, ale nemůže způsobit poškození. Ochrana nebezpečných částí proti dotyku drátem. 5 Voda, která stříká proudem na kryt z jakéhokoliv úhlu, nesmí způsobit žádné poškození. 6 Těsné proti prachu - žádný průnik prachu. Ochrana nebezpečných částí proti dotyku drátem. 6 Voda, která stříká silným proudem na kryt z jakéhokoliv úhlu, nesmí způsobit žádné poškození. 1B Prst se nesmí dotknout (při proniknutí do hloubky max. 80 mm) žádných nebezpečných částí. 7 Při přerušovaném potápění krytu pod hladinu nesmí voda vniknout do krytu v takovém množství, které by způsobilo poškození. 8 Při trvalém potopení krytu pod hladinu nesmí voda vniknout do krytu v takovém množství, které by způsobilo poškození. 9

95 Seznam provedení Provedení Typ montáže strana Provedení Typ montáže strana 00G1 Připevnění na dno/připevnění na šrouby mm 35 00G1 Připevnění na dno/připevnění na šrouby mm 0 00M1 Připevnění na dno/připevnění na šrouby mm 3 00M1 Připevnění na dno/připevnění na šrouby mm G1 Montáž do panelu/připevnění na šrouby mm G1 Montáž do panelu/připevnění na šrouby mm M1 Montáž do panelu/připevnění na šrouby mm 1 003M1 Montáž do panelu/připevnění na šrouby 8 8 mm M1 Montáž do panelu/připevnění na šrouby mm M1 Montáž do panelu/připevnění na šrouby 0 mm M1 Montáž do panelu/připevnění na šrouby mm 13 01M1 Připevnění na dno/na DIN lištu 8 05N3 Montáž do panelu/na stěnu do elektroinstalační krabice 7 06N Připevnění na dno/na DIN lištu 9 033M1 Montáž do panelu/připevnění na šrouby mm 1 033M1 Montáž do panelu/připevnění na šrouby 0 mm M Montáž do panelu/připevnění na šrouby mm 1 033M Montáž do panelu/připevnění na šrouby 0 mm N1 Montáž do panelu/připevnění na šrouby mm 1 033N Montáž do panelu/připevnění na šrouby mm 1 033V1 Montáž do panelu/připevnění na šrouby mm 1 033V Montáž do panelu/připevnění na šrouby mm 1 01G1 Připev. na dno/na šrouby mm/dveřní spojka 1 01G1 Připev. na dno/na šrouby mm/dveřní spojka 37 01M1 Připev. na dno/na šrouby mm/dveřní spojka 36 01M1 Připev. na dno/na šrouby mm/dveřní spojka 37 0G1 Připev. na dno/na šrouby mm/uzamčení dveří 0G1 Připev. na dno/na šrouby mm/uzamčení dveří 39 0M1 Připev. na dno/na šrouby mm/uzamčení dveří 38 0M1 Připev. na dno/na šrouby mm/uzamčení dveří M1 Spínače v krytu/izolační kryt mm 5 076V1 Spínače v krytu/izolační kryt mm 6 077M1 Spínače v krytu/izolační kryt mm 7 077M Spínače v krytu/izolační kryt mm 7 077N1 Spínače v krytu/izolační kryt mm 7 077N Spínače v krytu/izolační kryt mm 7 077V1 Spínače v krytu/izolační kryt mm 7 077V Spínače v krytu/izolační kryt mm 7 078V1 Spínače v krytu/izolační kryt mm 6 107M1 Spínače v krytu/izolační kryt mm 3 117M1 Spínače v krytu/izolační kryt mm 117M Spínače v krytu/izolační kryt mm 176M1 Spínače v krytu/izolační kryt mm 8 176V1 Spínače v krytu/izolační kryt mm 9 177M1 Spínače v krytu/izolační kryt mm M Spínače v krytu/izolační kryt mm N1 Spínače v krytu/izolační kryt mm N Spínače v krytu/izolační kryt mm V1 Spínače v krytu/izolační kryt mm V Spínače v krytu/izolační kryt mm V1 Spínače v krytu/izolační kryt mm 9 06M1 Montáž do panelu/středové připevnění ø.5 mm 6 06M Montáž do panelu/středové připevnění ø.5 mm 6 06N1 Montáž do panelu/středové připevnění ø.5 mm 6 06N Montáž do panelu/středové připevnění ø.5 mm 6 06V1 Montáž do panelu/středové připevnění ø.5 mm 6 06V Montáž do panelu/středové připevnění ø.5 mm 6 18M1 Montáž do panelu/středové připevnění ø 16 mm/.5 mm 19 18M1 Montáž do panelu/středové připevnění ø.5 mm 3 19M1 Montáž do panelu/středové připevnění ø 16 mm/.5 mm 18 19M1 Montáž do panelu/středové připevnění ø.5 mm 3M1 Připevnění na dno/na DIN lištu/dveřní spojka 31 3M Připevnění na dno/na DIN lištu/dveřní spojka 31 3N1 Připevnění na dno/na DIN lištu/dveřní spojka 31 3N Připevnění na dno/na DIN lištu/dveřní spojka 31 3V1 Připevnění na dno/na DIN lištu/dveřní spojka 31 3V Připevnění na dno/na DIN lištu/dveřní spojka 31 3M1 Připevnění na dno/na DIN lištu/uzamčení dveří 33 3M Připevnění na dno/na DIN lištu/uzamčení dveří 33 3N1 Připevnění na dno/na DIN lištu/uzamčení dveří 33 3N Připevnění na dno/na DIN lištu/uzamčení dveří 33 3V1 Připevnění na dno/na DIN lištu/uzamčení dveří 33 3V Připevnění na dno/na DIN lištu/uzamčení dveří 33 1M1 Připevnění na dno/na DIN lištu/dveřní spojka 30 M1 Připevnění na dno/na DIN lištu/uzamčení dveří 3 73M1 Spínače v krytu/izolační kryt mm 5 73V1 Spínače v krytu/izolační kryt mm 5 75M1 Spínače v krytu/izolační kryt mm 55 75M Spínače v krytu/izolační kryt mm 55 75N1 Spínače v krytu/izolační kryt mm 55 75N Spínače v krytu/izolační kryt mm 55 75V1 Spínače v krytu/izolační kryt mm 55 75V Spínače v krytu/izolační kryt mm 55 76M1 Spínače v krytu/izolační kryt mm 5 76V1 Spínače v krytu/izolační kryt mm 53 E001.* Spínače v krytu/izolační kryt mm 50 R001.* Montáž do panelu/středové připevnění ø 16 mm/.5 mm 1 R001.* Montáž do panelu/středové připevnění ø.5 mm 5 S001.* Montáž do panelu/středové připevnění ø 16 mm/.5 mm 0 S001.* Montáž do panelu/středové připevnění ø.5 mm 95

96 Technické informace Technická data Technická data Hlavní kontakty P110 M0 P0 M1* P1* P5 M5 P6* T5 S3 S0 S606 S608 S61 S85 Provozní napětí U e (V AC) Napěťová odolnost U imp (kv) Podpěťová kategorie III III III III III III III III III III III III Stupeň znečištění Trvalý proud I u / I th / I the (A) Zatížitelnost při přerušovaném provozu, třída 1 (AB) DF: 60% = 1.3 I e / 0% = 1.6 I e / 5% = I e Vypínací schopnost 0 0V (A) V (A) V (A) Odolnost proti zkratu (max. předjištění) (gl) Podmíněný proud zkratu (ka eff ) Izolační vlastnosti (podle EN 6097) (až do... V AC) Úhel spínání 30 / 5 / 60 / 90 Hlavní kontakty (max.) 16 Ztráta proudového tepla pro proudovou dráhu I u (W) Max. průřez přípojného vodiče drát (CY) min. (mm²) max. (mm²) lanko (CYA) min. (mm²) s dutinkou max. (mm²) Průřezy dle AWG (AWG) /0 /0 350MCM Velikost závitu šroubu svorek připojení M.5 M3 M3 M3.5 M3.5 M M5 M5 M M5 M6 M1 Utahovací moment min. (Nm) max. (Nm) Provozní proud I e AC-1A (A) AC-A 0 500V (A) V (A) AC-3A (cos = 0.65) 0V (A) cul všeobecné použití 300V AC (A) V AC (A) Provozní výkon Hz (3 pólový) 0 0V (kw) AC-3A 380 0V (kw) V (kw) V (kw) V (kw) AC V (kw) V (kw) V (kw) V AC (HP) V AC (HP) cul 0 0V AC (HP) V AC (HP) V AC (HP) * použijte tyto typy pro 600V AC UL/CSA aplikace 1 s přípojnými kontakty pro kabelová oka 96

97 Technické informace Technická data Technická data Pomocné kontakty P110 M0 P0 M1* P1* P5 M5 P6* T5 S3 S0 S606 S608 S61 S85 Provozní napětí U e (V AC) Trvalý proud I u / I th / I the (A) Provozní proud I e AC-1A (A) AC V (A) V (A) V (A) cul všeobecné použití 600V AC (A) Heavy Pilot Duty B300 A300 A600 A300 A600 A600 A600 A600 A600 A600 A600 A600 Odolnost proti zkratu (max. předjištění) (gl) Podmíněný proud zkratu (ka eff ) Max. průřez přípojného vodiče lanko (CYA) min. (mm²) s dutinkou max. (mm²) Průřezy dle AWG (AWG) /0 /0 350MCM * použijte tyto typy pro 600V AC UL/CSA aplikace 1 s prodloužením svorek pro připojení kabelových ok Všeobecné údaje Všeobecné údaje P110 M0 M1* P5 M5 T5 S3 S0 S606 S608 S61 S85 P0 P1* P6* Předpisy IEC 6097 / EN 6097 / IEC 600 / UL 508 / CSA., Č. 1 / VDE 0660 část 107 Mechanická životnost >10 6 >10 6 >10 6 >10 6 >10 6 >10 6 >10 6 >10 6 >10 5 >10 5 >10 5 >10 5 Maximální počet sepnutí/h Klimatická odolnost konstantní podle DIN IEC (vlhké teplo) cyklické podle DIN IEC Teplota prostředí bez krytu ( C) 5 / +50 (min. / max.) v krytu ( C) 5 / +0 Vestavná poloha libovolná Odolnost proti otřesu (délka otřesu 0 ms) (g) >10 >10 >10 >10 >10 >10 >10 >10 >10 >10 >10 >10 Frekvenční pásmo (Hz) 50 až 60 (jiné frekvence na požádání) * použijte tyto typy pro 600V AC UL/CSA aplikace Shoda Vačkové spínače odpovídají předpisům směrnice Evropského společenství 006/95/EG Elektrická zařízení pro použití v určitých mezích napětí, specifikována jako směrnice zařízení pro nízké napětí. Požadavky této směrnice jsou podloženy následujícími harmonizovanými evropskými normami: EN , EN , EN , EN Označením všech výrobků firmy SÄLZER značkou CE je potvrzena shoda se všemi požadavky směrnic EU. Výrobky firmy SÄLZER jsou použitelné na celém světě. Vačkové spínače firmy SÄLZER jsou v souladu s normami UL 6097 a GOST R

98 Kontakty Vaše kontakty po celém světě NĚMECKO Sälzer Electric GmbH Matthiasstraße Wenden T +9 (0) F +9 (0) info@salzer.de VELKÁ BRITÁNIE Salzer UK Ltd. Edison Road Aylesbury Bucks. HP19 8TE T + (0) F + (0) info@salzeruk.co.uk USA / KANADA / MEXIKO Salzer USA Corporation 380 N. 5th Street Mesa, AZ 8515 T F info@salzerusa.com RAKOUSKO Schmachtl GmbH Pummererstraße Linz T +3 (0) F +3 (0) office.linz@schmachtl.at BELGIE LUCEMBURSKO Bintz technics N. V. Brixtonlaan 3 Business Park 1930 Zaventem T +3 (0) F +3 (0) info@bintz.be ČESKÁ REPUBLIKA SLOVENSKO WAPRO spol. s r.o. Rumunská Prostějov T F info@wapro.cz DÁNSKO Gycom Danmark A/S Theilgaards Torv Køge T F admin@gycom.dk FINSKO ESTONSKO LITVA UTU Oy PL Ulvila T F powel@utu.eu FRANCIE AER ERIS, rue Becquerel ZI des Garennes Les Mureaux T +33 (0) F +33 (0) IRSKO MCC Controls Ltd. Robinhood Business Park Robinhood Rd. Dublin T +353 (0) F +353 (0) sales@mcc-controls.com ITÁLIE Telestar S. r. l. Via C. Colombo, Rovellasca (CO) T +39 (0) F +39 (0) telestar@telestar-automation.it KUVAJT NIZOZEMSKO NORSKO SINGAPUR The United Towers Trading & Contracting Est. Old Khaitan, Block 5+6, Building 1 KWT Office No.1, Mezzanine T F theunitedtowers@yahoo.com Solar Nederland B.V. Effect RG Duiven T +31 (0) F +31 (0) industrie@solarnederland.nl EFA ELEKTRO A. S. Postboks Kolbotn T post@efa.no Electrimec Asia Pacific Pte Ltd 17 Tuas Street (Off Pioneer Road) Singapore 6385 T F elecmec@singnet.com.sg JIŽNÍ AFRIKA ŠPANĚLSKO ŠVÉDSKO ŠVÝCARSKO Waco Industries 11, Cleveland Road Cleveland Johannesburg T +7 (0) F +7 (0) wacobuy@voltex.co.za Euromatel S. L. Avenida Real de Pinto, 87 Nave II-A 801 Madrid T F info@euromatel.es Gycom Nordic AB Box Upplands Väsby T F info@gycom.com EHS Elektrotechnik AG Industriestrasse Volketswil T +1 (0) F +1 (0) info@ehs.ch 98

99 Sälzer Electric GmbH Matthiasstraße Wenden (Germany) Centrála: Tel. +9 (0) 7 6 / Fax +9 (0) 7 6 / sales@salzer.de Technická podpora: Tel. +9 (0) / 87-0 Fax +9 (0) / 87-6 support@salzer.de NS11/GB/1
