1 Jaroslav KINDL TFK Koncept a package Kateřina Procházková Tento materiál vznikl jako součást projektu In-TECH 2, který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR.

2 OBSAH PŘEDNÁŠKY PM PD PF - PR0 KE - PR1 DE - PR2 DF SOP Projektová mise Definice produktu Projektová proveditelnost Rozhodnutí o konceptu Potvrzení designu Zmraţení designu Náběh sériové výroby 1. Pouţívané systémy 2. Porovnání konkurence, VEDICO 3. Odvození a určení hlavních rozměrů - Vorgabe-Hauptmasse 4. Rozměrový koncept - Maßkonzept 5. Určení limitů pro jiná oddělení - 3D Vorgabe 6. Kontrola dodrţování limitů 7. Package jednotlivých vývojových stavů (PR0, PR1,PR2) 8. Výpočet objemu zavazadlového prostoru 9. Doprovod a vyhodnocení 10. Package konečného sériového vozu (Sitzplan) 11. Package pro výměnu s konkurencí (GCIE package) 12. Studie

Rozměrový koncept - Maßkonzept 5. Určení limitů pro jiná oddělení - 3D Vorgabe 6. Kontrola dodrţování limitů 7.

stromová struktura Vedico konkurenční vozy (viz.

3 1. POUŢÍVANÉ SYSTÉMY Catia V4, Catia V5 hlavní konstrukční systém Moduly v Catii Cava, TVO, STL KVS správa konstrukčních dat v koncernu Connect (K-PDM) správa dat výrobku LCS stromová struktura Vedico konkurenční vozy (viz. další strany) Ergokatalog katalog ergonomických doporučení NOLIS správce norem Zaměstnanecký portál obecné informace o projektech

Turnier Honda Accord Tourer Mazda 6 Renault Laguna Grandtour

4 2. POROVNÁNÍ KONKURENCE Stanovení konkurentů Strategický konkurent Citroen C5 Tourer Taktický konkurent Ford Mondeo Turnier Honda Accord Tourer Mazda 6 Renault Laguna Grandtour Opel Vectra Caravan Peugeot 407 Mercedes E-Klasse Saab 9-5 Volvo V70

5 2. POROVNÁNÍ KONKURENCE Zařazení konkurentů do tříd

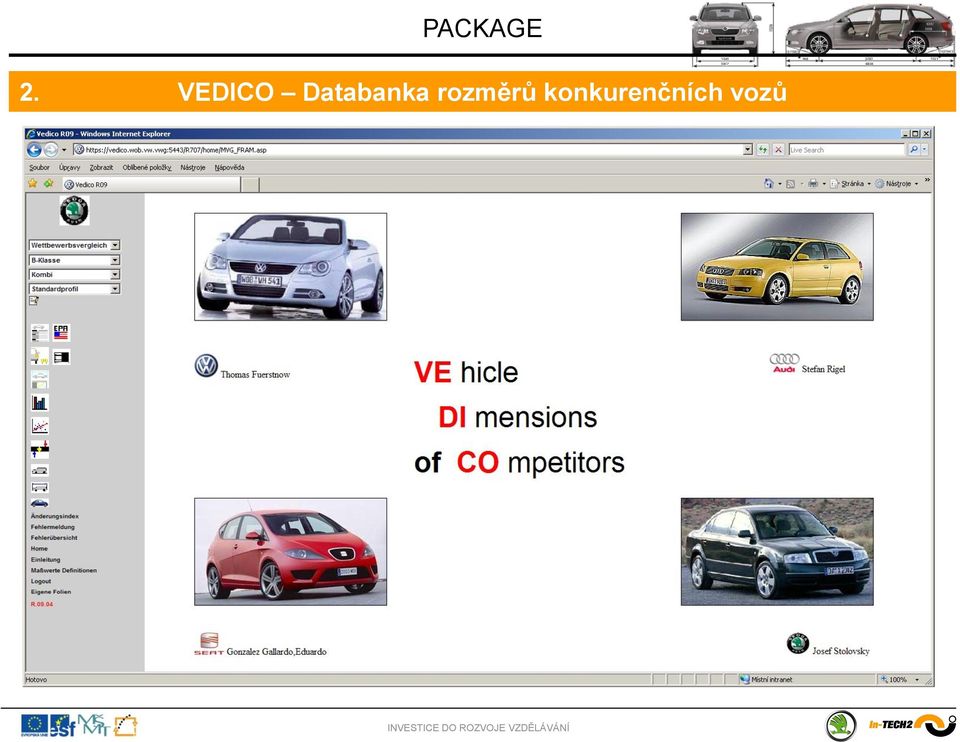

6 2. VEDICO Databanka rozměrů konkurenčních vozů

7 2. VEDICO Hlavní vyuţití Porovnání dvou kontur s hodnotami Porovnání kontur více vozů Porovnání vybraných hodnot vozů Bodový diagram

8 2. VEDICO Managementliste

9 3. URČENÍ HLAVNÍCH ROZMĚRŮ (VORGABE) Porovnání kontur

10 3. URČENÍ HLAVNÍCH ROZMĚRŮ (VORGABE) Odvození targetů SK462 Vorgabe Fahrzeuglänge

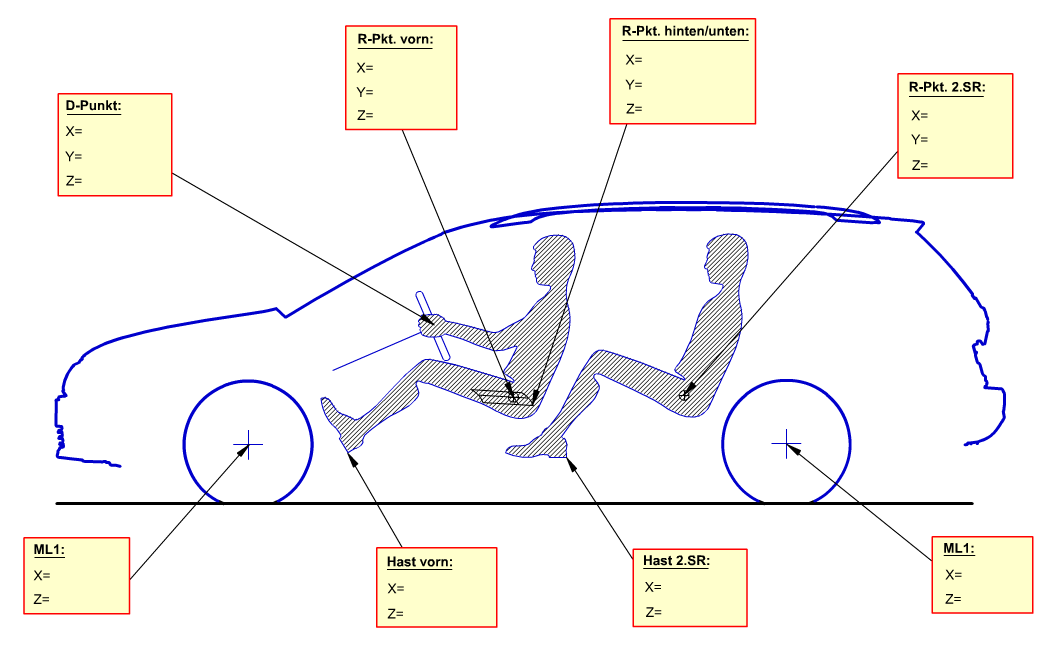

4. ROZMĚROVÝ KONCEPT (MAßKONZEPT) Hardpoints 901-345 635 1304-350

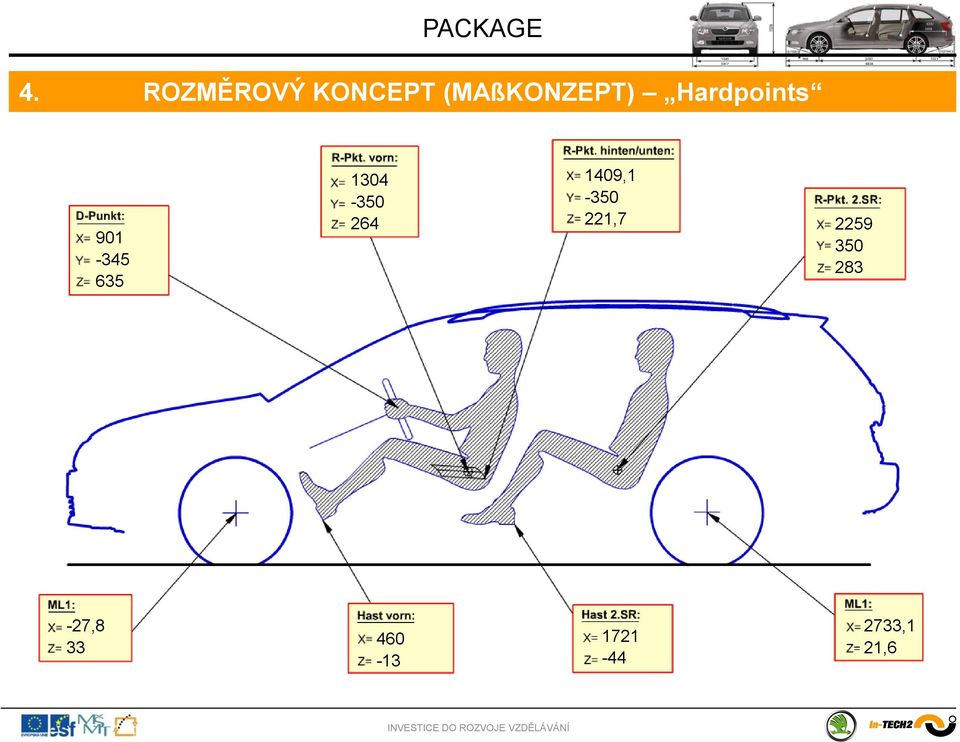

11 4. ROZMĚROVÝ KONCEPT (MAßKONZEPT) Hardpoints , , , ,1 21,6

12 4. ROZMĚROVÝ KONCEPT (MAßKONZEPT) z VEDICO

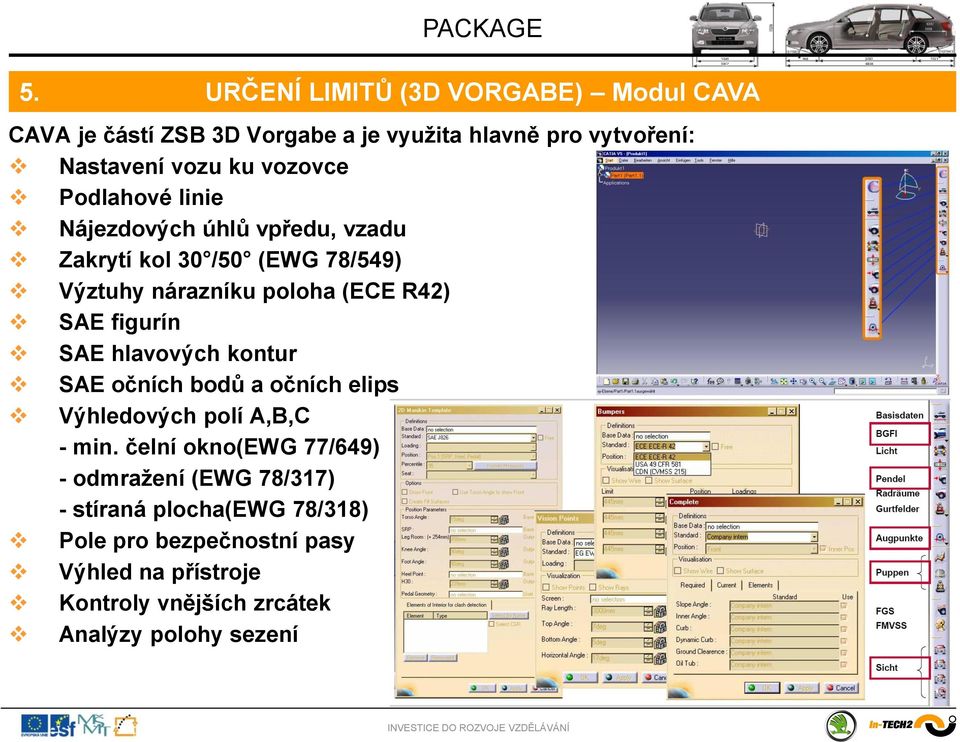

13 5. PACKAGE URČENÍ LIMITŮ (3D VORGABE) Modul CAVA CAVA je částí ZSB 3D Vorgabe a je vyuţita hlavně pro vytvoření: Nastavení vozu ku vozovce Podlahové linie Nájezdových úhlů vpředu, vzadu Zakrytí kol 30 /50 (EWG 78/549) Výztuhy nárazníku poloha (ECE R42) SAE figurín SAE hlavových kontur SAE očních bodů a očních elips Výhledových polí A,B,C - min. čelní okno(ewg 77/649) - odmraţení (EWG 78/317) - stíraná plocha(ewg 78/318) Pole pro bezpečnostní pasy Výhled na přístroje Kontroly vnějších zrcátek Analýzy polohy sezení

figurín SAE hlavových kontur SAE očních bodů a očních elips Výhledových polí A,B,C - min.

14 5. URČENÍ LIMITŮ (3D VORGABE) Modul CAVA

15 6. KONTROLA DODRŢOVÁNÍ LIMITŮ V průběhu vývoje jednotlivých stavů aţ do série se kontroluje design nebo konstrukce. Výstupy kaţdé kontroly jsou: Tabulka Modellbewertung Obrázek kontroly v datech Minipackage

16 7. TVORBA PACKAGE Norma

kterou jiţ nesmí zasahovat ţádný pevný díl vozu.

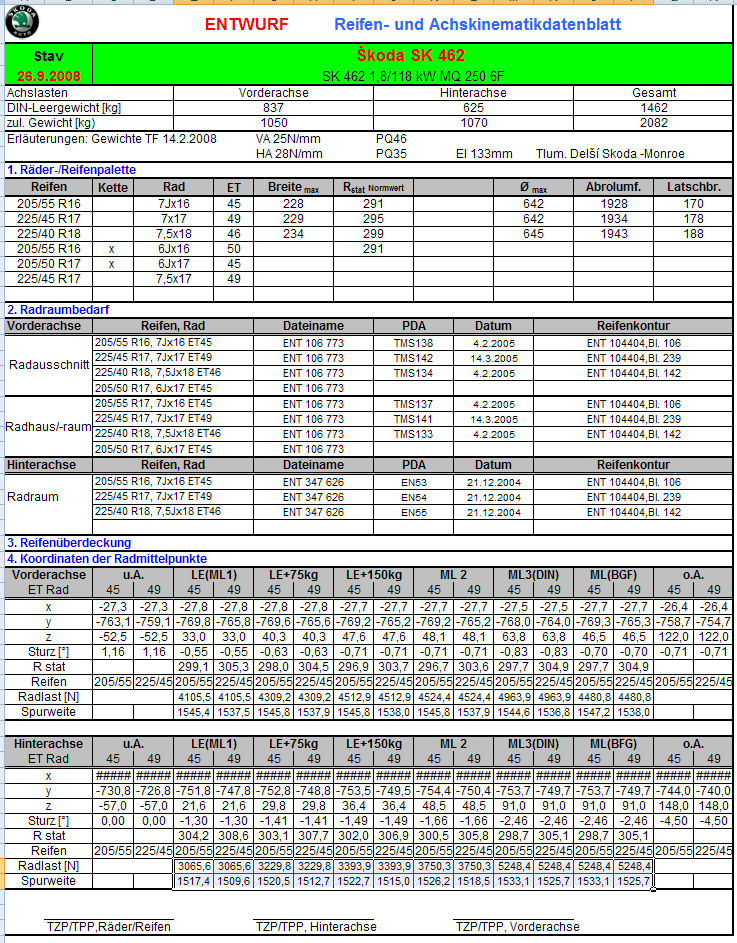

17 7. TVORBA PACKAGE BGF Bodengrenzfläche BGF Bodengrenzfläche je hraniční plocha podvozku, pod kterou jiţ nesmí zasahovat ţádný pevný díl vozu. BGF vychází z nastavení podvozku AKD. BGF s AKD BGF řez BGF ve 3D

18 7. TVORBA PACKAGE Konstrukční řezy

19 7. TVORBA PACKAGE Výhledy Výhled přes A-sloupky Výhled zpětnými zrcátky 2,5m 10m Výhled přes všechny sloupky Výhled před a za auto, výhled na semafor L751.1 L753.1

20 7. TVORBA PACKAGE Vystupování

7. TVORBA PACKAGE Postup 1 2 3 4 5 Nastavení podvozku BGF Nájezdové úhly Nárazová

zrcátko14 Figurína př. 15 Figurína zad. Hl.

21 7. TVORBA PACKAGE Postup Nastavení podvozku BGF Nájezdové úhly Nárazová kladiva Motor Zavazadelník 11 Přístrojovka 12 Volant 13 Vni. zpět. zrcátko14 Figurína př. 15 Figurína zad. Hl. kontury Oční elipsy Polohy pásů Sedačka př Sedačky zad. Strop Obrys vozu Výhledy - na semafor - dopředu - dozadu

22 7. TVORBA PACKAGE Výkres + hlášení Package se vydává ke kaţdému vývojovému stavu (milníku) + hlášení o plnění targetů PR0 PR1 PR2 RFM DKM

8. PACKAGE VÝPOČET OBJEMU ZAVAZADLOVÉHO PROSTORU Modul TVO Modul TVO pracující pod Catií V5 vypočítává objem zavazadlového prostoru naskládáním krychliček do plochami ohraničeného

U nás z mnoha různých prostorů nejčastěji vypočítáváme prostory: V209 - Objem ostatních prázdných prostorů (v kapsách za kryty kol, v prostoru pro nohy, ve vaně rezervního kola atd.

23 8. PACKAGE VÝPOČET OBJEMU ZAVAZADLOVÉHO PROSTORU Modul TVO Modul TVO pracující pod Catií V5 vypočítává objem zavazadlového prostoru naskládáním krychliček do plochami ohraničeného prostoru stejně jako se následně měří objem u fyzických modelů. U nás z mnoha různých prostorů nejčastěji vypočítáváme prostory: V209 - Objem ostatních prázdných prostorů (v kapsách za kryty kol, v prostoru pro nohy, ve vaně rezervního kola atd.) Ostatní objemy zavazadlových prostorů se uvádí včetně prostoru V209. V Uzavřený objem zavazadlového prostoru za druhou řadou sedaček, shora ohraničený platem, rolem V214-1 Největší objem zavazadlového prostoru za první řadou sedaček (se sklopenou druhou řadou sedaček) V209 V210-2 V L 50mm 200mm 100mm

24 9. DOPROVOD A VYHODNOCENÍ Podklady pro ostatní oddělení Doprovod TK Vývoj karoserie Doprovod TZ Vývoj celého vozu Doprovod TP Vývoj podvozku Doprovod TR Vedení projektu

25 9. VYHODNOCENÍ - Ověření a odsouhlasení hodnot na Sitzkistě

26 10. PACKAGE SITZPLAN Výkres

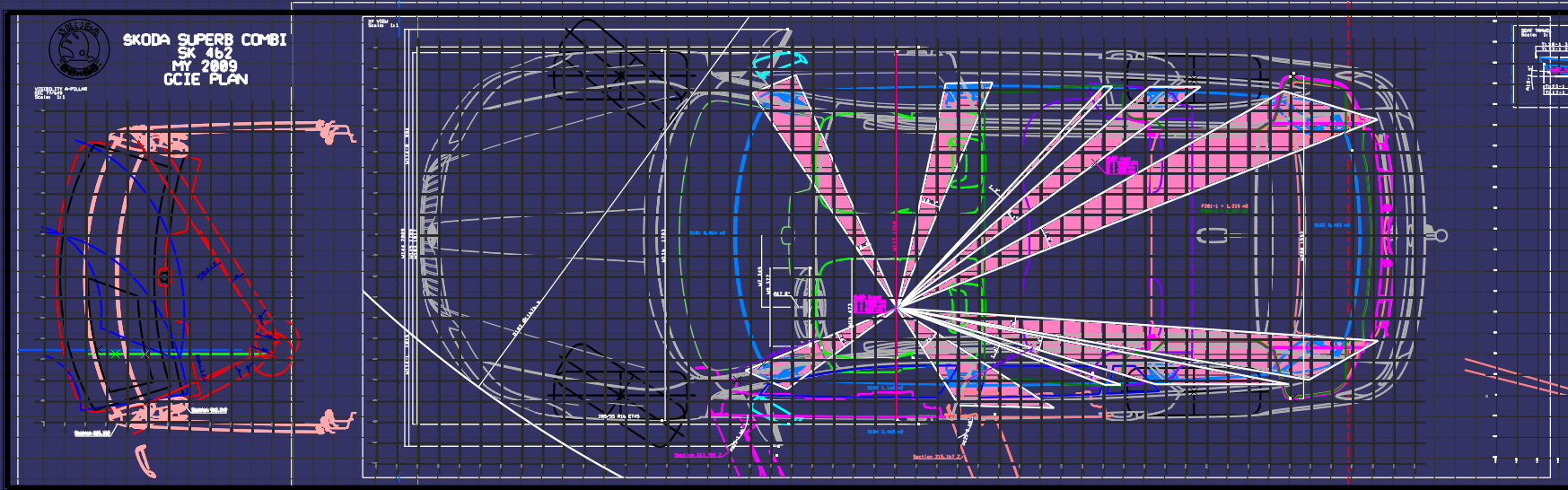

27 11. GCIE PACKAGE G LOBAL C ARS MANUFACTURERS I NFORMATION E XCHANGE GROUP

28 11. GCIE PACKAGE - Výkres

29 12. STUDIE Studie zástavby 3. řady sedaček Zástavba 3. řady sedaček z Peugeot 308SW a VW Touran
