1 ESKY NÁVOD K POUŽITÍ ZÁSKOKOVÝ AUTOMAT ZA-1x-xxxx Montáž, obsluhu a údržbu smí provád t jen osoba s odpovídající elektrotechnickou kvalifikací. OEZ s.r.o., Šedivská 9, Letohrad, Czech Republic,

2 OBSAH POPIS SESTAVENÍ TYPOVÉHO OZNA ENÍ SOU ÁSTI DODÁVKY MONTÁŽ ROZM RY PARAMETRY Provedení ZA-10-xxxx Provedení ZA-11-xxxx Vestavné provedení s plastovým krytem ZA-x1-xxxx-B1 Vestavné provedení s plechovým krytem ZA-x1-xxxx-N NEZBYTNÉ VYBAVENÍ JISTI /ODPÍNA ÍZENÝCH ZÁSKOKOVÝM AUTOMATEM 10 SCHÉMA Zapojení pro BC ZA-1x-7xxx 11 Zapojení pro BD50..., BH60... ZA-1x-7xxx 1 Zapojení pro BL , BL ZA-1x-8xxx 1 Zapojení pro Arion WL ZA-1x-6xxx 14 FUNKCE, NASTAVENÍ ASOVÉ DIAGRAMY VÝPIS HLÁŠENÍ ÍDÍCÍHO SYSTÉMU UVEDENÍ DO PROVOZU ZÁVADY A JEJICH ODSTRAN NÍ TECHNICKÁ PODPORA --

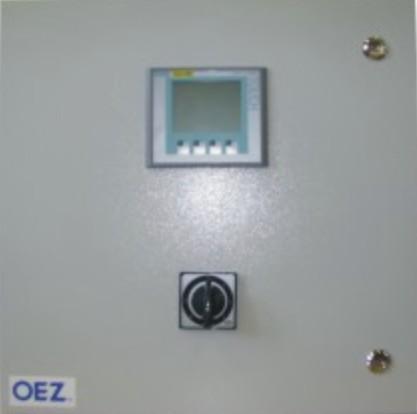

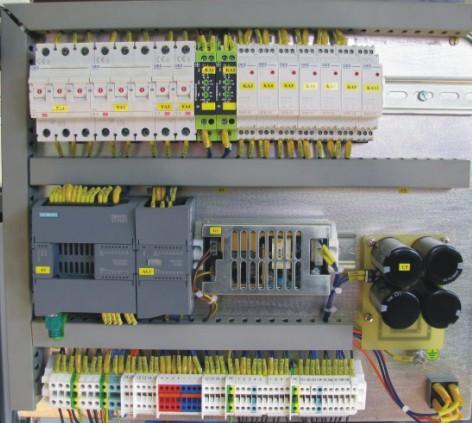

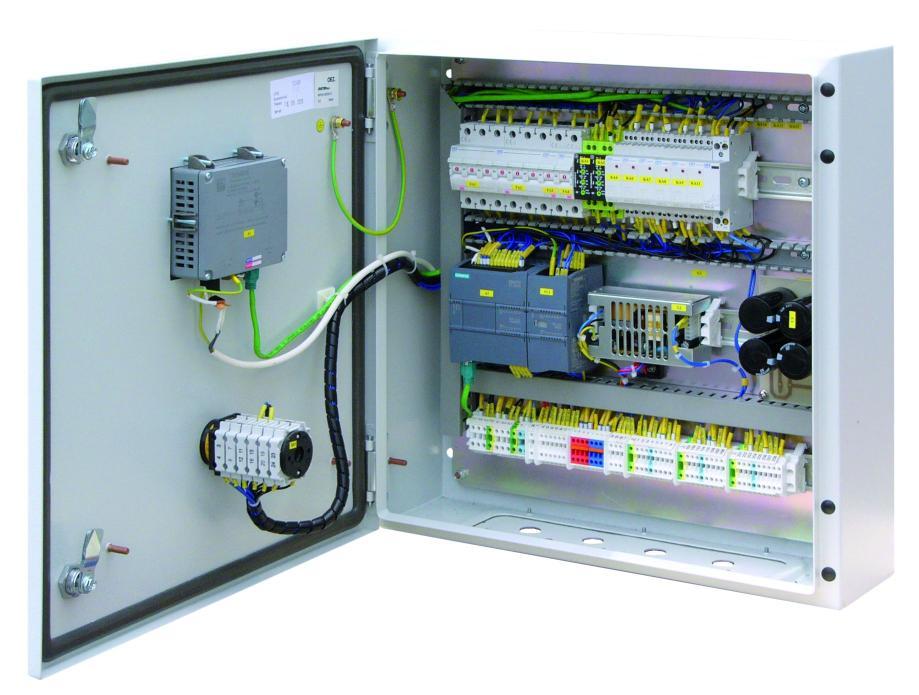

3 POPIS Aplikace Záskokový automat (dále jen ZA) se používá k zajišt ní dodávky elektrické energie bez dlouhodobých výpadk v r zných sektorech služeb, pr myslu apod. Funkce ZA zajistí automatické a p edevším bezpe né ízení p epínání dvou zdroj do zát že tak, aby byla dodržena dodávka elektrické energie bez dlouhodobých výpadk. ZA je ur en pro spolupráci s jisti i/odpína i Modeion a Arion WL, které zajiš ují silové spínání. Podrobn jší informace o osazení jisti /odpína u jsou na str. 10 Impulzem pro p epnutí zdroj že být výpadek jedné nebo více fází, podp tí nebo p ep tí zdroj. ZA umož uje ovládání (zapnutí a vypnutí) záložního zdroje (generátoru). Provedení v rozvád i IP65 Výhody: Na displeji ZA informuje obsluhu o okamžitém stavu jisti, zdroj a práv provád né innosti. ZA je proti neoprávn nému p enastavení chrán no heslem. Bezpe nost Jisti e/odpína e jsou pomocí ZA vzájemn elektricky blokovány, aby nedošlo v žádném p ípad k zapnutí obou zdroj sou asn. Pro zvýšení bezpe nosti p i manuálním ovládání je možné jisti e/odpína e navíc doplnit vzájemnýmmechanickým blokováním. Napájení ZA musí být napájen bu ízených zdroj (resp. z momentáln aktivního) nebo z nezávislého externího zdroje nap.: UPS nebo AKU. Od zp sobu napájení je áste n odvislá v n kterých p ípadech i funkce ZA (viz asové diagramy na str. 17 až 19). Ovládání a nastavení Základní funkce ZA se volí oto ným p epína em na p edním panelu a další nastavení ( režimy a reak ní a- sy ) se provádí pomocí ovládacího panelu. Provedení vestavné na dve e rozvád e b) Je šroubovací svorkovnice pro p ipojení jednotlivých vodi kabelu, které propojují ZAs jisti i/odpína i. c) Sou ástí každého záskokového automatu jsou svorkypro p ipojení STOPtla ítka (svorky 0 a 1). d) Sou ástí každého záskokového automatu jsou svorky pro p ipojení revizního tla ítka (svorky 40 a 41). Revizní tla ítko slouží k možné revizi na p ístrojích. Pokud není namontováno mechanické blokování, je pot eba dát si pozor na paralelní chod. Revizní tla ítko vy adí z provozu ídící jednotku a p ivede nap tí na podp ové spoušt, viz schéma zapojení. V p ípad použití plechového krytu je revizní tla ítko už sou ástí a zapojené. Základní blokové schéma Dv základní provedení ZAse dodává: a) V provedení v kovovém rozvád i IP65. b) V provedení vestavném do dve í rozvád e. Umíst ní jisti /odpína a jejich propojení s ZA Umíst ní jisti (jejich vzájemná vzdálenost) není nijak omezeno. Pokud je ke zvýšení bezpe nosti p i manuálním ovládání použito mechanické blokování, je vzdálenost jisti /odpína dána použitým mechanickým blokováním. Dotykový displej Rozvád IP65 epína funkcí Popis Na elním panelu je: a) Displej informující obsluhu o okamžitémstavu jisti, zdroj a práv aktuáln provád né innosti b) Ovládací tla ítka, která slouží k nastavení parametr pro automatické ízení záskoku. Nap.: reak ní asy (podrobn jší informace viz tabulka Parametry na str. 10), režim automatického záskoku (viz Funkce a nastavení na str. 15 a 16) nebo bezpe nostní heslo, které chrání nastavení ZA proti neoprávn nému enastavení. C) Oto ný p epína, kterým se nastavují základní 4 funkce ZA(podrobn jší popis viz Funkce a nastavení na str. 15 a 16). Uvnit záskokového automatu a) Má uživatel možnost nastavit na podp ových relé (pouze provedení ZA-xx-xx1x) hodnotu podp tí a p e- tí (nezávisle na sob ), kterou má ZAvyhodnotit jako poruchu na zdroji a reagovat na ni. --

4 SESTAVENÍ TYPOVÉHO OZNA ENÍ ZÁSKOKOVÉHO AUTOMATU MODI Provedení 0 bezpodélné spojky 1 s podélnou spojkou Mechanické uspo ádání 0 provedení vkovovém rozvád i 1 vestavné provedení na dve e rozvád e ízené kombinace jisti 6 ízení kombinace ARION WL 7 ízení kombinace Modeion BC, BD, BH 8 ízení kombinace Modeion BL Napájení záskokového automatu 0 napájení ze záložního zdroje DC 4V 1 vlastní - z aktivního zdroje (možnost záložního zdroje AC/DC 4V) napájení ze záložního zdroje AC/DC 110-0V Sledovací obvod sít 0 sledování pouze výpadk nap tí 1 podp ová relé s nastavením, sledování sledu fází Signalizace signaliza ní kontaktyp epína e režimu + signalizace 6 zapnutého jisti e + signál pro generátor + poruchovýstav MODI ZA - X X - X X X X - Y Kód speciálního provedení B1 plastovýtransparentní kryt G1 signál pro generátor (p epínací kontakt) N1 plechovýkryt v etn revizního tla ítka Zákaznické provedení: B1 - Jisti je osazený plastovým transparentním krytem. G1 - Signál pro start generátoru - p epínací kontakt. Záskokový automat je osazený relé s p epínacím kontaktem. Na svorkovnici jsou vyvedené svorky,, 4. Svorky a 4 - spínací kontakt, a - rozpínací kontakt. V p ípad použití provedení G1 signalizace H4 není zapojena. N1 - Plechový kryt s revizním tla ítkem. Možnost plombování svorkovnice pro p ipojení ovládacích obvod. Provedení v rozvád i IP65 Po dohod s výrobcem je možné doplnit ZA nap. o následující funkce: - Signalizace dalších stav a funkcí. - Sledování podp tí na zát ži. - Sledování dalších vn jších vliv apod. Všechna provedení doporu ujeme p ed objednávkou konzultovat s výrobcem. -4-

5 SOU ÁSTI DODÁVKY Záskokový automat ZA-10-xxxx - Návod k použití - Osv d ení o jakosti a kompletnosti výrobku - Záskokový automat - Šroub M8x8 4ks Záskokový automat ZA-11-xxxx - Návod k použití - Osv d ení o jakosti a kompletnosti výrobku - Záskokový automat - Šroub M6x8 4ks MONTÁŽ Záskokový automat ZA-10-xxxx ZA je uzp soben k montáži na st nu nebo k zástavb dovnit rozvád ového pole. K jeho upevn ní je nutné použít šrouby M8. ZA musí být namontován na takovém míst, aby nedocházelo k porušení platných norem a výrobcem stanovených provozních podmínek, viz kapitola Parametry. Postup montáže : 1) P išroubujeme rozvád iloženými šrouby M8 na st nu. ) Propojíme ZA s jisti i, viz Schéma zapojení. ) Provedeme nastavení a ZA uvedeme do chodu, viz kap. Funkce a nastavení str.15,16. Záskokový automat ZA-11-xxxx ZA je uzp soben k zástavb na dve e rozvád e. K jeho upevn ní je nutné použít šrouby M6. ZA musí být namontován na takovém míst, aby nedocházelo k poruš ení platných norem a výrobcem stanovených provozních podmínek, viz kapitola Parametry. Postup montáže: 1) Do dve í rozvád e vyst ihneme otvory pro displej ZA a p epína funkcí. ) Do p ipravených dve í rozvád e upevníme displej. ) Upevníme základní desku ZA a p epína funkcí. 4) Propojíme displej se základní deskou ZA. 5) Propojíme ZA s jisti i, viz kap. Schéma. 6) Provedeme nastavení a uvedeme ZA do chodu, viz kap. Funkce a nastavení str.15,

6 ROZM RY Provedení v kovovém rozvád i ZA-x0-xxx Vrtací plán pro montáž rozvád e na st nu,5 45,

7 ROZM RY Vestavné provedení ZA-x1-xxxx , , ,8 77,4 4,5 10,4 10/45 50 Ochranný prostor Základní deska 0 Otvor pro displej Otvor pro p epína funkcí -7-

8 ROZM RY Vestavné provedení s plastovým krytem ZA-x1-xxxx-B , , ,4 10/45 50 Vrtací plán pro montáž plastového krytu

9 ROZM RY Vestavné provedení s plechovým krytem ZA-x1-xxxx-N ,5-9-

10 PARAMETRY OBSLUHA Rozm ry Hmotnost Normy NAPÁJENÍ Externí (vývody 6,7) z nezávislého zdroje AC U e 4V 1) u ZA-0x-x0(1)xx, nebo V u ZA-0x-xx x Jmenovité pracov ní nap tí DC U e 4V 1) u ZA-0x-x0(1)xx, nebo V u ZA-0x-xx x íkon AC/DC 100 VA/100 W Kategorie p ep tí I ) Interní ) z aktiv ního zdroje Jmenovitý kmito et f n 50/60 Hz Kry tí Elektromagnetická normy rádiov é vy za ování ZA-10-x xx x ZA-11-x xx x IP65/IP0 dle provedení rozv ád e/ip0 ZA-00-x xx x nebo ZA-10-xx x x ZA-01-x xx x nebo ZA-11-xx x x ídaa rušiv á nap tí ZA-00-x xx x nebo ZA-10-xx x x ídab ZA-01-x xx x nebo ZA-11-xx x x ipojov ací pr ez 0,5 1mm (doporu ujeme min. 0,75 Rozsah teploty okolí 0 50 C SIGNALIZACE PROVOZU Místní LCD Dálkov á ipojov ací pr ez Nastavení podp tí Nastavení p ep tí NASTAVENÍ AS kompatibilita (vývody 1-18) (vývody -5) PODP OVÁ RELÉ pouze ZA-xx-xx1x Min. doba mezi p epnutím jisti as záskoku) Kontrolov aná doba vý padku nap tí ) Zpožd ní mezi p epnutím jisiti ) ŠxVxH m vn jší/v nit ní (signalizace je funk ní pouze pokud je automat napájen) AC I e /U e DC I e /U e S T1 T 5 vy hlášky 50/70sb. ZA-x 0-x xx x ZA-x1-xxxx viz str. 7 s (dle provedení jisit e) 0 999s,po1s 0 999s,po1s Kontrolov aná doba obnoveného nap tí T 0 999s,po1s Doba od vý padku nap tí, po které vy pne jisti 4) T A 0,5s 500 x 500 x 181 mm ZA-00-x xx x nebo ZA-10-xx x x 80 10% U n 1 kg ZA-01-x xx x nebo ZA-11-xx x x 11 kg SN EN ; SN EN ; SN ; SN EN ; SN EN ; SN EN Ik" = max. 10 ka, Ik" = >10 ka - nutné p edjišt ní pojistkami 6 16 A s charakteristikou gg SN EN ; SN EN A/0 V (AC) (bezpotenciálov é kontakty ) 0,1 A/4 V (proti sv orce -) 0,5 1 mm (doporu ujeme min. 0,75 mm ) 70 10% U n ídab ídab Poznámka: Ik" - zkratov ý proud v obv odu zdroj 1) Dle prov edení viz str. 4. ) Ze zdroje, který je práv e p ipojen k zát ži, p i vý padku obou zdroj je záskokový automat bez nap tí do té doby, dokud se na jednom ze zdroj neobjev í nap tí. ) V p ípad stálého napájení automatu. 4) V p ípad, že automat není napájen. 5) Vzheledem k za azení pístroje do p íslušné kategorie p ep tí I (citliv é elektronické p ístroje) dle SN EN doporu ujeme záskokov ý automat Modi chránit proti p ep tí v souladu s SN EN 605. Aplika ní p íru ku, která je voln ke stažení na w w w.oez.cz, je možné vy užít pro v ýb r vhodné p ep ov é ochrany. NEZBYTNÉ VYBAVENÍ JISTI /ODPÍNA ÍZENÝCH ZÁSKOKOVÝM AUTOMATEM Typ jisti e BC160 BD50 BH60 BL1000S BL1600S ARION WL íslušenství Podp ov á spouš SP-BC-X04 SP-BHD-X04 SP-BHD-X04 SP-BL-X04 SP-BL-X04 - Pomocný spína PS-BC-0010-Au PS-BHD-1100-Au PS-BHD-1100-Au PS-BL-00-Au PS-BL-00-Au - Náv stní spína ) NS-BC-0010-Au PS-BHD-1000-Au PS-BHD-1000-Au Relativ ní spína PS-BL-00-Au PS-BL-00-Au - Motorov ý pohon MP-BC-X0-B MP-BD-X0 MP-BH-X0 MP-BL-X0 MP-BL-X0 - ARION WL AJ-Z+C+K07+x x x 1) 1) xxx - mechanické blokování dle jisti e S55 - pevné prov edení jisti e R55 - výsuvné provedení s rámem R56 - pro zásuvný rám R57 - pro výsuvný jisti Pozn.: Jisti e je možné doplnit mechanickým blokováním. Podrobn jší informace o jisti ích/odpína ích BC160, BD50, BH60, BL1000 a BL1600 naleznete v katalogu Kompaktní jisti e. Podrobn jší informace o jisti ích/odpína ích Arion WL naleznete v katalogu Vzduchové jisti e Arion WL ) u odpína se nemusí osazovat náv sní spína

11 SCHÉMA Zapojení pro BC L+ N- N- N- N- N- N- SB1 H1 H H H4 H5 H6 H7 H8 H9 H10 T1 L L L1 N PE F 1L1 1L 1L N PE SA 18 XT0 L+ N Uz Uv L1 L L N PE F T L1 L L N PE 1.BC BC 1 6 ZA BC BC SP-BC-X SP-BC-X MP-BC-X0-B MP-BC-X0-B SA.BC D D1 SP-BC-X04.PS-BC-0010-Au BC 4 1 MP-BC-X0-B L1 L L N PE Z1 1.NS-BC-0010-Au L1 L L N PE Z T - transformátor -musí být dodržen sled fází G - generátor -musí být dodržen sled fází F - pojistky 6-16A s charakteristikou gg Nastavení režimu ovládání motorového pohonu 0 N ZA - záskokový automat XT0 - p ipojovací svorkovnice SA - p epína funkce H1-6 - signalizace funkce ZA - 10 A/AC 0 V (AC) H7 - signál zapnut jisti 1-0,1 A/DC 4 V (proti svorce / - / mínus ) H8 - signál zapnut jisti - 0,1 A/DC 4 V (proti svorce / - / mínus ) H9 - signál zapnut jisti (spojka) - 0,1 A/DC 4 V (proti svorce / - / mínus ) H10 - signál chyba - 0,1 A/DC 4 V (proti svorce / - / mínus ) 6(L+), 7(N-) - externí napájení z nezávislého zdroje - AC/DC 4 V u ZA-xx-x0xx a ZA-xx-x1xx, nebo AC/DC 110 V, AC 0 V / DC 0 V u ZA-xx-xxx SB1 - stop tla ítko (standardn s propojkou) SA - možnost p ipojení revizního tla ítka 1 1.BC160 - jisti zdroje 1 SP-BC-X04.PS-BC-0010-Au 1.NS-BC-0010-Au MP-BC-X0-B.BC160 - jisti zdroje SP-BC-X04.PS-BC-0010-Au 1.NS-BC-0010-Au MP-BC-X0-B.BC160 - jisti spojky SP-BC-X04.PS-BC-0010-Au 1.NS-BC-0010-Au MP-BC-X0-B - podp ová spouš - pomocný spína - náv stní spína - motorový pohon - podp ová spouš - pomocný spína - náv stní spína - motorový pohon - podp ová spouš - pomocný spína - náv stní spína - motorový pohon Z - zát ž Poznámka: i použití odpína e není nutné použít náv stní spína. V p ípad, že náv stní spína není osazen, je pot eba propojit svorky pro p ipojení spína e (1. zdroj- svorky 1 a ;. zdroj - svorky 101 a 10, spojka - svorky 01 a 0). -11-

12 SCHÉMA Zapojení pro BD50... a BH60... L+ N- N- N- N- N- N- T1 L L L1 N PE F SB1 1L1 1L 1L 1 H1 H H H4 H5 H SA L+ N- 6 7 Uz - - H7 H8 H9 H L1 L L F T L1 L L N PE N PE XT0 Uv N PE 1.BD BH60... BD BH SP-BHD-X ZA BD50....BH60... SP-BHD-X04 BD BH MP-BD-X0-B MP-BH-X0-B MP-BD-X0-B MP-BH-X0-B SA.BD50....BH60... A A1 SP-BHD-X04.PS-BHD-1000-Au BD,BH MP-BD-X0-B MP-BH-X0-B Z1 L1 L L N PE.4. 1.PS-BHD-1000-Au Z L1LL N PE T - transformátor -musí být dodržen sled fází G - generátor -musí být dodržen sled fází F - pojistky 6-16A s charakteristikou gg ZA - záskokový automat XT0 - p ipojovací svorkovnice SA - p epína funkce H1-6 - signalizace funkce ZA -AC 0 V 10 A (AC) H7 - signál zapnut jisti 1 -DC 4 V 0,1 A (proti svorce / - / mínus ) H8 - signál zapnut jisti -DC 4 V 0,1 A (proti svorce / - / mínus ) H9 - signál zapnut jisti (spojka) -DC 4 V 0,1 A (proti svorce / - / mínus ) H10 - signál chyba -DC 4 V 0,1 A (proti svorce / - / mínus ) 6(L+), 7(N-) - externí napájení z nezávislého zdroje - AC/DC 4 V u ZA-xx-x0xx a ZA-xx-x1xx, nebo AC/DC 110 V, AC 0 V / DC 0 V u ZA-xx-xxx SB1 - stop tla ítko (standardn s propojkou) SA - možnost p ipojení revizního tla ítka 1.BD50 (1.BH60 ) - jisti zdroje 1 SP-BHD-X04.PS-BHD-1000-Au 1.PS-BHD-1000-Au MP-BD-X0 (MP-BH-X0).BD50 (.BH60 ) - jisti zdroje SP-BHD-X04.PS-BHD-1000-Au 1.PS-BHD-1000-Au MP-BD-X0 (MP-BH-X0).BD50 (.BH60 ) - jisti spojky SP-BHD-X04.PS-BHD-1000-Au 1.PS-BHD-1000-Au MP-BD-X0 (MP-BH-X0) - podp ová spouš - pomocný spína - náv stní spína - motorový pohon - podp ová spouš - pomocný spína - náv stní spína - motorový pohon - podp ová spouš - pomocný spína - náv stní spína - motorový pohon Z - zát ž Poznámka: p i použití odpína e není nutné použít náv stní spína. V p ípad, že náv stní spína není osazen, je pot eba propojit svorky pro p ipojení spína e (1. zdroj- svorky 1 a ;. zdroj - svorky 101 a 10, spojka - svorky 01 a 0). -1-

13 SCHÉMA Zapojení pro BL L+ N- N- N- N- N- N- T1 L L L1 N PE F SB1 1L L 1L H1 H H H4 H5 H SA1 L+ N Uz H7 H8 H9 H L1 L L F T L1 L L N PE N N PE XT0 Uv PE 1.BL BL BL BL BL SP-BL-X04 6 ZA 106 SP-BL-X04 BL MP-BL-X MP-BL-X SA.BL BL A SP-BL-X04 A1 1.PS-BL-00-Au BL 4 1 MP-BL-X Z1 L1 L L N PE.14.1.PS-BL-00-Au..1 Z L1 L L N PE T - transformátor -musí být dodržen sled fází G - generátor -musí být dodržen sled fází F - pojistky 6-16A s charakteristikou gg ZA - záskokový automat XT0 - p ipojovací svorkovnice SA - p epína funkce H1-6 - signalizace funkce ZA - 10 A/AC 0 V (AC) H7 - signál zapnut jisti 1-0,1 A/DC 4 V (proti svorce / - / mínus ) H8 - signál zapnut jisti - 0,1 A/DC 4 V (proti svorce / - / mínus ) H9 - signál zapnut jisti (spojka) - 0,1 A/DC 4 V (proti svorce / - / mínus ) H10 - signál chyba - 0,1 A/DC 4 V (proti svorce / - / mínus ) 6(L+), 7(N-) - externí napájení z nezávislého zdroje - AC/DC 4 V u ZA-xx-x0xx a ZA-xx-x1xx, nebo AC/DC 110 V, AC 0 V / DC 0 V u ZA-xx-xxx SB1 - stop tla ítko (standardn s propojkou) Sa - možnost p ipojení revizního tla ítka 1.BL... - jisti zdroje 1 SP-BL-X04.PS-BL-00-Au 1.PS-BL-00-Au MP-BL-X0.BL... - jisti zdroje SP-BL-X04.PS-BL-00-Au 1.PS-BL-00-Au MP-BL-X0.BL... - jisti spojky SP-BL-X04.PS-BL-00-Au 1.PS-BL-00-Au MP-BL-X0 - podp ová spouš - realtivní spína - pomocný spína - motorový pohon - podp ová spouš - relativní spína - pomocný spína - motorový pohon - podp ová spouš - relativní spína - pomocný spína - motorový pohon Z - zát ž Poznámka: i použití odpína e není nutné použít náv stní spína. V p ípad, že náv stní spína není osazen, je pot eba propojit svorky pro p ipojení spína e (1. zdroj- svorky 1 a ;. zdroj - svorky 101 a 10, spojka - svorky 01 a 0). -1-

14 SCHÉMA Zapojení pro Arion WL L+ N- N- N- N- N- N- T1 L L L1 N PE F SB1 1L1 1L 1L H1 H H H4 H5 H SA1 L+ N- 6 7 Uz - - H7H8H9H L1 L L F T L1 L L N PE N PE XT0 Uv N PE 1.Arion.Arion X5. X5.1 X6.7 X6.8 X5.1 X ZA X5. X5.1 X6.7 X6.8 X5.1 X5.11 X6. X6.4 X7.1 X6.5 X7.1 X X6. X6.4 X7.1 X6.5 X7.1 X SA.Arion L1 L L N PE L1 L L N PE Z1 Z T - transformátor -musí být dodržen sled fází G - generátor -musí být dodržen sled fází F - pojistky 6-16A s charakteristikou gg ZA - záskokový automat XT0 - p ipojovací svorkovnice SA - p epína funkce H1-6 - signalizace funkce ZA - 10 A/AC 0 V (AC) H7 - signál zapnut jisti 1-0,1 A/DC 4 V (proti svorce / - / mínus ) H8 - signál zapnut jisti - 0,1 A/DC 4 V (proti svorce / - / mínus ) H9 - signál zapnut jisti (spojka) - 0,1 A/DC 4 V (proti svorce / - / mínus ) H10 - signál chyba - 0,1 A/DC 4 V (proti svorce / - / mínus ) 6(L+), 7(N-) - externí napájení z nezávislého zdroje - AC/DC 4 V u ZA-xx-x0xx a ZA-xx-x1xx, nebo AC/DC 110 V, AC 0 V / DC 0 V u ZA-xx-xxx SB1 - stop tla ítko (standardn s propojkou) SA - možnost p ipojení revizního tla ítka 1. Arion - jisti zdroje 1 X5,6,7 - konektor pro p ipojení p íslušenství (viz Dokumentace jisti e Arion). Arion - jisti zdroje X5,6,7 - konektor pro p ipojení p íslušenství (viz Dokumentace jisti e Arion). Arion - jisti spojky X5,6,7 - konektor pro p ipojení p íslušenství (viz Dokumentace jisti e Arion) Z - zát ž Poznámka: i použití odpína e není nutné použít signaliza ní spína vypnuto spouští. V p ípad, že spína není osazen, je pot eba propojit svorky pro p ipojení spína e (1. zdroj - svorky 1 a ;. zdroj - svorky 101 a 10, spojka - svorky 01 a 0). -14-

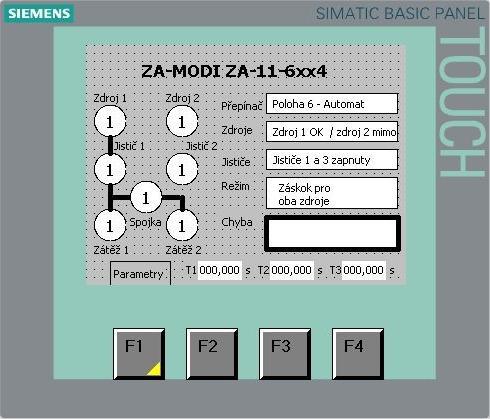

15 ZÁSKOKOVÝ AUTOMAT MOD ZA pro jisti e Modeion a Arion WL FUNKCE A NASTAVENÍ Funkce: ur uje automatický nebo manuální provoz (Nastavuje se oto ným p epína em) Režim: ur uje prioritu zdroj v automatickém provozu (Nastavuje se ovládacími tla ítky automatu) epína funkce: Poloha Popis funkce 0 Jisti e vypnuty, reset systému (nulování chybových hlášení ) 1 Trvale sepnut jisti 1, (p i výpadku nap tí nedojde k záskoku) Trvale sepnut jisti, (p i výpadku nap tí nedojde k záskoku) Trvale sepnut jisti 1 a jisti - spojka (p i výpadku nap tí nedojde k záskoku) 4 Trvale sepnut jisti a jisti - spojka (p i výpadku nap tí nedojde k záskoku) 5 Trvale sepnuty jisti e 1 a (p i výpadku nap tí nedojde k záskoku) 6 Automatický chod, jisti e jsou ízeny ZA Funkce: 1)AUTOMATICKÝ PROVOZ AUTOMATICKÝ ZÁSKOK (poloha p epína e 6, signalizace H6) ZAumí pracovat ve t ech režimech, které jsou voleny pomocí ovládacích tla ítek na displeji. Je možno nastavit, zda jsou zdroje: a) Záskok pro oba zdroje. b) Prioritu má 1. z droj. c) P rioritu má. Zdroj. a dále je mož né nastavit min. dobu mezi p epnutím zdroj (T ) a asy pro detekci p ítomnosti nap tí (T ) a výpadku napájení (T ). 1 Režim: a) ZÁSKOK PRO OBAZDROJE Ob zát že mohou být napájeny trvale z kteréhokoli zdroje. Pokud dojde k výpadku nap tí zdroje, ze kterého je napájena zát ž, dojde k odpojení zdroje od zát že a k p ipojení zát že (sepnutí spojky) na druhý zdroj. Po obnovení nap tí zdroje, ze kterého byla p vodn zát ž napájená, dojde k vypnutí spojky a p ipojení zát že na vodní zdroj. b ) ZÁSKOK PRO 1. ZDROJ Zát ž 1 m že být napájena ze zdroje 1 i ze zdroje, zát ž m že být napájena pouze ze zdroje. Pokud dojde k výpadku nap tí zdroje 1, dojde k odpojení zát že 1 od zdroje 1 a p ipojení zát že 1 ke zdroji (sepnutí spojky). Po obnovení nap tí zdroje 1 dojde k vypnutí spojky a p ipojení zát že 1 na p vodní zdroj. P i výpadku nap tí zdroje stane zát ž po dobu výpadku zdroje bez nap tí, neprovádí se záskok. c) ZÁSKOK PRO. ZDROJ Zát ž m že být napájena ze zdroje i ze zdroje 1, zát ž1 m že být napájena pouze ze zdroje 1. Pokud dojde k výpadku nap tí zdroje, dojde k odpojení zát že od zdroje a p ipojení zát že ke zdroji 1 (sepnutí spojky). Po obnovení nap tí zdroje dojde k vypnutí spojky a p ipojení zát že na p vodní zdroj. P i výpadku nap tí zdroje 1 stane zát ž1 po dobu výpadku zdroje 1 bez nap tí, neprovádí se záskok. )MANUÁLNÍ PROVOZ - 1.zdroj i.zdroj je vypnut (poloha p epína e 0) ) MANUÁLNÍ PROVOZ - Provoz pouze na 1z. droj (poloha p epína e 1, signalizace H1) Zát ž1 je trvale napájena z prvního zdroje a pokud dojde k výpadku nap tí, dojde k automatickému odpojení zdroje od zát že. Zdroj z stane odpojen i po obnovení 1) jeho nap tí. P ipojit zdroj je mož né pouze ru n (p epnutím p epína e z polohy 1 postupn do polohy 0-1). 4) MANUÁLNÍ PROVOZ - Provoz pouze na z. droj (poloha p epína e, signalizace H) Zát ž je trvale napájena z druhého zdroje a pokud dojde k výpadku nap tí, dojde k automatickému odpojení zdroje od zát že. Zdroj z stane odpojen i po obnovení 1) jeho nap tí. P ipojit zdroj je mož né pouze ru n (p epnutím p epína e z polohy postupn do polohy 0 - ). 5) MANUÁLNÍ PROVOZ - Provoz pouze na 1. zdroj se sepnutou spojkou (poloha p epína e, signalizace H) Ob zát že jsou trvale napájeny z prvního zdroje a pokud dojde k výpadku nap tí, dojde k automatickému odpojení zdroje od zát ží. Zdroj z stane odpojen i po 1) obnovení jeho nap tí. P ipojit zdroj je mož né pouze ru n (p epnutímp epína e z polohy postupn do polohy 0 - ). 6) MANUÁLNÍ PROVOZ - Provoz pouze na. zdroj se sepnutou spojkou (poloha p epína e 4, signalizace H4) Ob zát že jsou trvale napájeny z druhého zdroje a pokud dojde k výpadku nap tí, dojde k automatickému odpojení zdroje od zát ží. Zdroj z stane odpojen i po 1) obnovení jeho nap tí. P ipojit zdroj je mož né pouze ru n (p epnutímp epína e z polohy 4 postupn do polohy 0-4). 7) MANUÁLNÍ PROVOZ - Provoz na obazdroj e (poloha p epína e 5, signalizace H5) Zát ž 1 je trvale napájena z prvního zdroje, zát ž je trvale napájena z druhého zdroje a pokud dojde k výpadku nap tí, dojde k automatickému odpojení zdroj od 1) zát ží. Zdroje z stanou odpojeny i po obnovení jejich nap tí. P ipojit zdroje je mož né pouze ru n (p epnutím p epína e z polohy 5 postupn do polohy 0-5). 1) v poloze p epína e 0 je nutné dodržet pauzu min. s p ed další manipulací s p epína em -15-

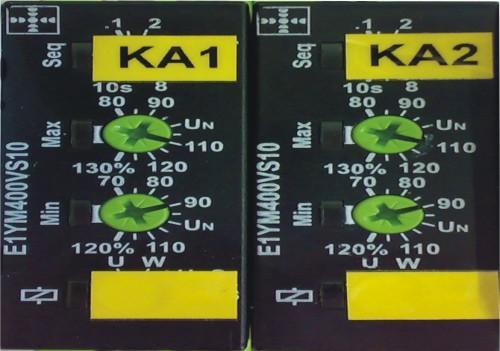

16 FUNKCE A NASTAVENÍ Nastavení podp ových relé (pouze provedení ZA-xx-xx1x) ZA sleduje úrove nap tí zdroj, výpadky a sled fází pomocí podp ových relé. Na t chto relé lze nastavit úrove ep tí (podp tí), na kterou má ZA reagovat v rozmezí + 0% / -0%, v p ípad zajišt ní trvalého napájení systému z druhého nebo záložního zdroje je možno nastavit toleranci sledovaného nap tí na +/- 0%. Zpožd ní sepnutí kontaktu podp ového relé je nastaveno z výroby a nelze ho m nit. Nastavení p ep tí 1. zdroje Nastavení podp tí 1. zdroje Nastavení p ep tí. zdroje Nastavení podp tí. zdroje Podp ová relé Nastavení kontrastu displaye ZA Po nabootování ( asový limit do automatického nab hnutí hlavní obrazovky standardn vte iny, pokud nestihneme, lze kontrast nastavit až p i restartu ZA) zvolíme Control Panel OP Contrast UP nebo DOWN Nastavení parametr Všechny parametry jsou zablokovány heslem. Po zadání hesla jsou p ístupné všechny volby parametr do té doby, nežje ukon en režim nastavení parametr. Do menu nastavení parametr se vstupuje stisknutím klávesy F1 na ovládacím panelu. Poté je nutné zadat heslo. Heslo se skládá ze 4 íslic. Ty zadáte na klávesnici, která se zobrazí, když kliknete do kolonky hesla. Heslo se musí potvrdit tla ítkem Enter. Poté znova stisknout klávesu F1 Parametry a zobrazí se menu nastavení parametr. Heslem je výrobní íslo záskokového automatu! Režim funkce ZA Stisknutím p íslušného tla ítka v menu parametr (Záskok pro oba zdroje, Záskok pro 1. zdroj, Záskok pro. zdroj) je nastavován požadovaný režim. Aktuální režim je zobrazen v kolonce. Ovládací panel - hlavní obrazovka Nastavení as ZA V menu parametr se nastavují asy: T1 - as, po který musí trvat chyba na zdroji, aby byla považována za výpadek. T - as, po který musí být zát ž bez nap tí, tedy as mezi p epnutím jisti. T - as, po který musí být zdroj obnoven, aby byl považován za dobrý. Ukon ení nastavení parametr Pro návrat na hlavní obrazovku slouží klávesy F-4. Ovládací panel - nastavení parametr Propojení s ídící jednotkou ZA ipojení napájení ze ZA Uzemn ní -16-

17 ASOVÉ DIAGRAMY asový diagram 1 Funkce: automatický záskok Režim: Záskok pro oba zdroje (1. zdroj transformátor,. zdroj transformátor), Napájení ZA: z aktivního zdroje 1.AZ.AZ.AZ 4.AZ 5.AZ U T1 Q T1 U T Q T Q U Z1 U Z U na T 1 T T T T 1 T 1 T T A T T T 1 T UT1 QT1 UT QT Q UZ1 UZ UnA T1 T T T A nap tí 1.transformátoru jisti 1.transformátoru nap tí. transformátoru jisti. transformátoru odpína podélné spojky nap tí na zát ži.1 nap tí na zát ži. napájení automatu kontrolovaná doba výpadku nap tí min. doba mezi p etnutím jisti kontrolovaná doba obnoveného nap tí doba od výpadku nap tí, po které vypne jisti v p ípad, že automat není napájen T pozn.: asy T1, T, Tjsou nastavitelné POPIS FUNKCE Výchozí stav: Na 1. zdroji i. zdroji je nap tí. Zát ž 1 je napájena z 1. zdroje a zát ž ze zdroje. 1. automatický záskok: Pokud dojde k výpadku UT1na dobu delší než T 1, dojde k automatickému vypnutí QT1 a je-li p ítomno UTalespo min. po dobu T, dojde po aset k automatickému z apnutí Q (spojky).. automatický záskok: Po obnovení UT1 na dobu min. T dojde k odpojení Q (spojky) a po aset k automatickému zapnutí Q T1. Pokud dojde k výpadku UT na dobu kratší n ež T, automat na tento výpadek nap tí nereaguje. 1. automatický záskok: Pokud dojde k výpadku UT na dobu delší než T 1, dojde k automatickému vypnutí QT a je-li p ítomno UT1 alespo min. po dobu T, dojde po aset k automatickému z apnutí Q (spojky). 4. automatický záskok: Pokud dojde k výpadku U a není p ítomno U, dojde po aset k automatickému vypnutí Q T aq (spojky). Po obnovení U na dobu min. T dojde k automatickému zapnutí Q aq (spojky). Podmínkou zapnutí Q je dob hnutí asut. T1 t A 1 T T T 5. automatický záskok: Pokud dojde k výpadku UT na dobu delší než T 1, dojde k automatickému odpojení QT a Q (spojky). I když je p ítomno nap tí UT1 déle než T, k zapnutí Q a Q (spojky) dojde až po aset. T1-17-

18 ASOVÉ DIAGRAMY asový diagram Funkce: automatický záskok Režim: záskok zdroje. 1 (1. zdroj transformátor,. zdroj transformátor), Napájení ZA: z aktivního zdroje 1.AZ.AZ.AZ 4.AZ 5.AZ U T1 Q T1 U T Q T Q U Z1 U Z U na T 1 T T T T 1 T 1 T A T T T T 1 UT1 QT1 UT QT Q UZ1 UZ UnA T1 T T T A nap tí 1.transformátoru jisti 1.transformátoru nap tí. transformátoru jisti. transformátoru odpína podélné spojky nap tí na zát ži.1 nap tí na zát ži. napájení automatu kontrolovaná doba výpadku nap tí min. doba mezi p etnutím jisti kontrolovaná doba obnoveného nap tí doba od výpadku nap tí, po které vypne jisti v p ípad, že automat není napájen T pozn.: asy T1, T, Tjsou nastavitelné POPIS FUNKCE Výchozí stav: Na 1. zdroji i. zdroji je nap tí. Zát ž 1 je napájena z 1. zdroje a zát ž ze zdroje. 1. automatický záskok: Pokud dojde k výpadku UT1na dobu delší než T 1, dojde k automatickému vypnutí QT1 a je-li p ítomno UTalespo min. po dobu T, dojde po ase T k automatickému z apnutí Q (spojky).. automatický záskok: Po obnovení UT1 na dobu min. T dojde k odpojení Q (spojky) a po ase T k automatickému zapnutí Q T1. Pokud dojde k výpadku U T, na dobu kratší n ež T, automat na tento výpadek nap tí nereaguje. 1. automatický záskok: Pokud dojde k výpadku UT na dobu delší než T 1, dojde k automatickému v ypnutí Qt. I když je p ítomno UT1 min. po dobu T,nedojde k zapnutí Q (spojky). 4. automatický záskok: Pokud dojde k výpadku U a není p ítomno U, dojde po ase T k automatickému vypnutí Q t. Po obnovení U na dobu min. T dojde k automatickému zapnutí Q aq (spojky). Podmínkou zapnutí Q je dob hnutí asut. T1 T A 1 T T T 5. automatický záskok: Pokud dojde k výpadku UT na dobu delší než T 1, dojde k automatickému odpojení QT a Q (spojky). I když je p ítomno nap tí UT1 déle než T, k zapnutí Q a Q (spojky) dojde až po ase T. T1-18-

19 ASOVÉ DIAGRAMY asový diagram Funkce: automatický záskok Režim: záskok zdroje. (1. zdroj transformátor,. zdroj transformátor), Napájení ZA: z aktivního zdroje UT1 QT1 UT QT Q UZ1 UZ UnA T1 T T T A nap tí 1.transformátoru jisti 1.transformátoru nap tí. transformátoru jisti. transformátoru odpína podélné spojky nap tí na zát ži.1 nap tí na zát ži. napájení automatu kontrolovaná doba výpadku nap tí min. doba mezi p etnutím jisti kontrolovaná doba obnoveného nap tí doba od výpadku nap tí, po které vypne jisti v p ípad, že automat není napájen pozn.: asy T1, T, Tjsou nastavitelné POPIS FUNKCE Výchozí stav: Na 1. zdroji i. zdroji je nap tí. Zát ž 1 je napájena z 1. zdroje a zát ž ze zdroje. 1. automatický záskok: Pokud dojde k výpadku UTna dobu delší než T 1, dojde k automatickému vypnutí QT a je-li p ítomno UT1alespo min. po dobu T, dojde po aset k automatickému z apnutí Q (spojky).. automatický záskok: Po obnovení UT na dobu min. T dojde k odpojení Q (spojky) a po aset k automatickému zapnutí Q T. Pokud dojde k výpadku U T1, na dobu kratší n ež T, automat na tento výpadek nap tí nereaguje. 1. automatický záskok: Pokud dojde k výpadku UT1na dobu delší než T 1, dojde k automatickému v ypnutí QT. I když je p ítomno UTmin. po dobu T,nedojde k z apnutí Q (spojky). 4. automatický záskok: Pokud dojde k výpadku UTa není p ítomno U T1, dojde po aseta k automatickému vypnutí Q T. Po obnovení UT1na dobu min. T dojde k automatickému zapnutí Q aq (spojky). Podmínkou zapnutí Q a Q (spojky) je dob hnutí asu T. T1 T 5. automatický záskok: Pokud dojde k obnovení UT a zárove v dob T dojde k výpadku nap tí U T1, dojde po ase T1 k automatickému odpojení QT1a Q (spojky). Dob hne-li as T d íve než as T, dojde k vypnutí Q a Q (spojky) po ase T. Po ase T dojde k automatickému zapnutí Q. 1 T1 T -19-

20 VÝPIS HLÁŠENÍ ÍDÍCÍHO SYSTÉMU CHYBY Nelze zapnout jisti 1 Nepoda ilo se zapnout jisti 1 b hem asu Tz (nastav eného v programu ZA, není v olitelný ). Nelze zapnout jisti Nepoda ilo se zapnout jisti b hem asu Tz (nastav eného v programu ZA, není v olitelný ). Nelze zapnout jisti Nepoda ilo se zapnout jisti b hem asu Tz (nastav eného v programu ZA, není v olitelný ). Nelze v y pnout jisti 1 Nepoda ilo se v y pnout jisti 1 b hem asu Tv (nastav eného v programu ZA, není v olitelný ). Nelze v y pnout jisti Nepoda ilo se v y pnout jisti b hem asu Tv (nastav eného v programu ZA, není v olitelný ). Nelze v y pnout jisti Nepoda ilo se v y pnout jisti b hem asu Tv (nastav eného v programu ZA, není v olitelný ). Jisti 1 v y pnul spouští Spouš jisti e 1 v y bav ila, pouze s jisti i BC/BD/BH/Arion. Jisti v y pnul spouští Spouš jisti e v y bav ila, pouze s jisti i BC/BD/BH/Arion. Jisti v y pnul spouští Spouš jisti e v y bav ila, pouze s jisti i BC/BD/BH/Arion. Chy ba jisti e 1 Spouš jisti e 1 v y bav ila nebo jiná porucha jisti e, pouze s jisti i BL. Chy ba jisti e Spouš jisti e v y bav ila nebo jiná porucha jisti e, pouze s jisti i BL. Chy ba jisti e Spouš jisti e v y bav ila nebo jiná porucha jisti e, pouze s jisti i BL. Jisti 1 samov oln v y pnul Došlo k v y pnutí jisti e 1 bez pov elu ZA, nejedná se o v y bav ení spouští. Jisti samov oln v y pnul Došlo k v y pnutí jisti e bez pov elu ZA, nejedná se o v y bav ení spouští. Jisti samov oln v y pnul Došlo k v y pnutí jisti e bez pov elu ZA, nejedná se o v y bav ení spouští. Chy ba p epína e zm na p i v ý padku i v ý padku napájení ZA došlo ke zm polohy p epína e funkcí. Zdroj 1 by l mimo toleranci Zdroj.1 by l mimo toleranci nebo m l v ý padek. Zdroj by l mimo toleranci Zdroj. by l mimo toleranci nebo m l v ý padek. JISTI E Jisti e vypnuty Záskokov ý automat je v y pnut. Jisti 1 zapnut Je napájena zát ž 1 ze zdroje 1. Jisti zapnut Je napájena zát ž ze zdroje. Jisti e 1 a zapnuty Jsou napájeny ob zát že ze zdroje 1 Jisti e a zapnuty Jsou napájeny ob zát že ze zdroje. Jisti e 1 a zapnuty Zát ž 1 napájena ze droje 1 a zát ž napájena ze zdroje. EPÍNA Poloha 0 - Vy pnuto Poloha 1 - Trv ale 1 Poloha - Trv ale Poloha - Trv ale 1 a Poloha 4 - Trv ale a Poloha 5 - trv ale 1 a Poloha 6 - Automat REŽIM Zdroj 1 hlav ní - zdroj záložní Rov nocenné zdroje Zdroj hlav ní - zdroj 1 záložní Jisti e v y pnuty, reset sy stému (nulov ání chy bov ý ch hlášení). Trv ale sepnut jisti 1 (p i v ý padku nap tí nedojde k záskoku). Trv ale sepnut jisti (p i v ý padku nap tí nedojde k záskoku). Trv ale sepnut jisti 1 a jisti - spojka (p i v ý padku nap tí nedojde k záskoku). Trv ale sepnut jisti a jisti - spojka (p i v ý padku nap tí nedojde k záskoku). Trv ale sepnuty jisti e 1 a (p i v ý padku nap tí nedojde k záskoku). Automatický chod, jisti e jsou ízeny sy stémem MODI. Režim hlav ní/záložní v iz Funkce automatického záskoku. Režim rov nocenný ch zdroj v iz Funkce automatického záskoku. Režim hlav ní/záložní v iz Funkce automatického záskoku. ZDROJE Oba zdroje mimo Zdroj 1 OK / Zdroj mimo Zdroj 1 mimo / Zdroj OK Zdroj 1 by l mimo Zdroj by l mimo Oba zdroje OK Oba zdroje jsou mimo nastav enou toleranci nebo m ly v ý padek nap tí. Zdroj 1 je v toleranci a zdroj má v ý padek nap tí nebo není v toleranci. Zdroj je v toleranci a zdroj 1 má v ý padek nap tí nebo není v toleranci. Zdroj 1 by l mimo nastav enou toleranci nebo m l v ý padek nap tí. Zdroj by l mimo nastav enou toleranci nebo m l v ý padek nap tí. Oba zdroje jsou v toleranci nap tí. -0-

21 UVEDENÍ DO PROVOZU, ZÁVADY A JEJICH ODSTRAN NÍ 1) UVEDENÍ DO PROVOZU: - P epnout p epína funkce SA do polohy 0. - V p ípad, že je ZA v provedení s m ením podp tí/p ep tí a sledu fází (ZA-xx-xx1x), nastavit horní zelený trimr na m ících relé KA1, KA na základní hodnotu + 10%, dolní zelený trimr na hodnotu 10%. - Zapnout oba sledované zdroje, zm it nap tí na svorkách 1L1-L svorkovnice XT0, v p ípad, že jsou výstupy zdroje vyvedeny ve ty vodi ové soustav ( fáze + PEN), je nutné propojit svorky N a PE na svorkovnici Xt0. - Po p ivedení nap tí ze zdroj na svorkovnici XT0 se na displeji zobrazí nápis Jisti e vypnuty, Oba zdroje OK. - Provést kontrolu nastavení parametr pomocí displeje ídící jednotky. NASTAVENO Z VÝROBY : Režim - nastaven na hlavní/záložní. T1 - as, po který musí trvat chyba na zdroji, aby byla považována za výpadek - nastaven na 0 s. T - as, po který musí být zát ž bez nap tí, tedy as mezi p epnutím jisti - nastaven na 0 s. T - as, po který musí být zdroj obnoven, aby byl považován za dobrý - nastaven na 0 s. ) ODZKOUŠENÍ FUNKCE: - P epnout p epína funkce dále jen SA do polohy 1 trvale jisti 1. - ZA musí zapnout jisti prvního zdroje a zobrazit hlášení Jisti 1 zapnut. - P epnout p epína SA do polohy 0 vypnuto, zapnutý jisti musí vypnout, v této poloze je nutné setrvat alespo s, aby došlo k resetu ídící jednotky. - P epnout p epína SA do polohy trvale jisti.. - ZA musí zapnout jisti druhého zdroje a zobrazit hlášení Jisti zapnut. -Postupn odzkoušet stejným zp sobem polohy p epína e 1-5, ZA musí v jednotlivých polohách spínat jisti e tak, jak je uvedeno v kapitole Funkce a nastavení. - P epnout p epína SA do polohy 6 automatický chod. - ZA musí zapnout jisti obou zdroj a zobrazit hlášení Jisti 1a zapnuty a Oba zdroje OK. - Vypnout první zdroj (možno nasimulovat vypnutím jisti e FA1 na panelu ZA), jisti prvního zdroje QT1 musí vypnout* a zapnout* jisti spojky Q. - Na displeji musí být hlášení Jisti e a zapnuty a Zdroj 1 mimo / Zdroj OK. - Zapnout první zdroj (v p ípad simulace zapnout jisti FA1 na panelu ZA), jisti spojky Q musí vypnout* T1 a poté musí zapnout* jisti prvního zdroje Q. - Na displeji musí být hlášení Jisti e 1 a zapnuty a Oba zdroje OK. -Vypnout druhý zdroj (možno nasimulovat vypnutím jisti e FA na panelu ZA), jisti druhého zdrojeqt musí vypnout* a zapnout* jisti spojky Q. - Na displeji musí být hlášení Jisti e 1 a zapnuty a Zdroj 1 OK / Zdroj mimo. - Zapnout druhý zdroj (v p ípad simulace zapnout jisti FA na panelu ZA), jisti spojky Q musí vypnout* Ta poté musí zapnout* jisti druhého zdroje Q. - Na displeji musí být hlášení Jisti e 1 a zapnuty a Oba zdroje OK. - P epnout p epína SA do polohy 0 vypnuto, zapnuté jisti e musí vypnout, v této poloze je nutné setrvat alespo s, aby došlo k resetu ídící jednotky. as pro p epnutí zdroj, tedy as od okamžiku výpadku nap tí aktivního zdroje do okamžiku zapnutí zálohy, je sou tem reak ních as ídící jednotky, st ádání jisti e a p ednastavených as v menu ZA. -1-
