1 Dálkové p enosy ze za ízení aktivní protikorozní ochrany Severomoravské plynárenské, a.s. Tomáš D dina, Lubomír Herman Severomoravská plynárenská, a.s. Hlavní d vody realizace Podmínkou bezpe nosti a spolehlivosti provozu plynovod je zajišt ní kontinuálního provozu za ízení stanic katodické ochrany (SKAO). Každý výpadek SKAO znamená zvýšení nebezpe í korozního narušení potrubí, které lze navíc v oblastech s bludnými proudy považovat za velmi akutní. Realizací dálkových enos dochází k minimalizaci výpadk provozu stanic katodické ochrany a tím ke zvýšení provozní bezpe nosti plynovod. Dále je nutno zohlednit fakt, že SKAO jsou umís ovány ve volném terénu a zejména v letním období dochází k astým výpadk m vlivem atmosférických p ep tí, po kterých je provozovatel povinen ve smyslu SN provád t rovn ž kontroly za ízení. Dálkovým sledováním provozu se minimalizuje po et t chto kontrol jen na nezbytn nutné a opodstatn né množství. Základní požadavky na dálkové p enosy Hlavní obrazovka se schématickým znázorn ním VTL plynovodního systému a na n m umíst ní jednotlivých SKAO se signalizací funk nosti p enosu (zelené resp. ervené podbarvení SKAO). Kliknutím na p íslušnou SKAO lze p ejít do jejího menu. Obrazovka abecedního p ehledu stanic, ze kterých je realizován p enos se signalizací funk nosti p enosu a možnosti otev ení jednotlivé SKAO. Obrazovka signalizující poruchu na jednotlivých SKAO, SKAO azeny abecedn, podmínky poruchového hlášení jsou nastaveny na zdroji SKAO (porucha ochran proti p ep tí, je-li dálková signalizace, nulový ochranný proud, maximální výstupní nap tí, hodnota ochranného potenciálu apod.). Obrazovka jednotlivé stanice-obsahuje jednotlivé archívy vy tené z p íslušné SKAO, možnost zadání technického vybavení a specifikace provedených oprav pop. rekonstrukcí SKAO a fotodokumentace SKAO, dále seznam poruch za uplynulé období. Možnost dálkového ízení SKAO. Z jednotlivých SKAO jsou v pravidelných intervalech p enášeny archívy se zaznamenanými hodnotami výstupního proudu, výstupního nap tí, velikosti ochranného potenciálu, poruchových hlášení, stavu ep ových ochran, stavu elektrom ru (pokud umož uje p enos), signalizace vstupu do objektu. Jako optimální se jeví vy tení jednou týdn vždy v ned li, ale s možností vy tení kterékoliv SKAO na p íkaz z ídícího PC. Archívy jsou azeny do tabulky s ozna ením datem, ke kterému se vztahují. Program musí umož ovat tabulkové a grafické vyhodnocení výstupního proudu, nap tí a ochranného potenciálu v závislosti na ase s možností azení jednotlivých archívu za sebe. V p ípad, že se p i pravidelném vy tení zjistí porucha na n které SKAO bude po zapnutí ídícího PC a íslušného programu prioritn zobrazena obrazovka s poruchovým hlášením viz. 3. 3

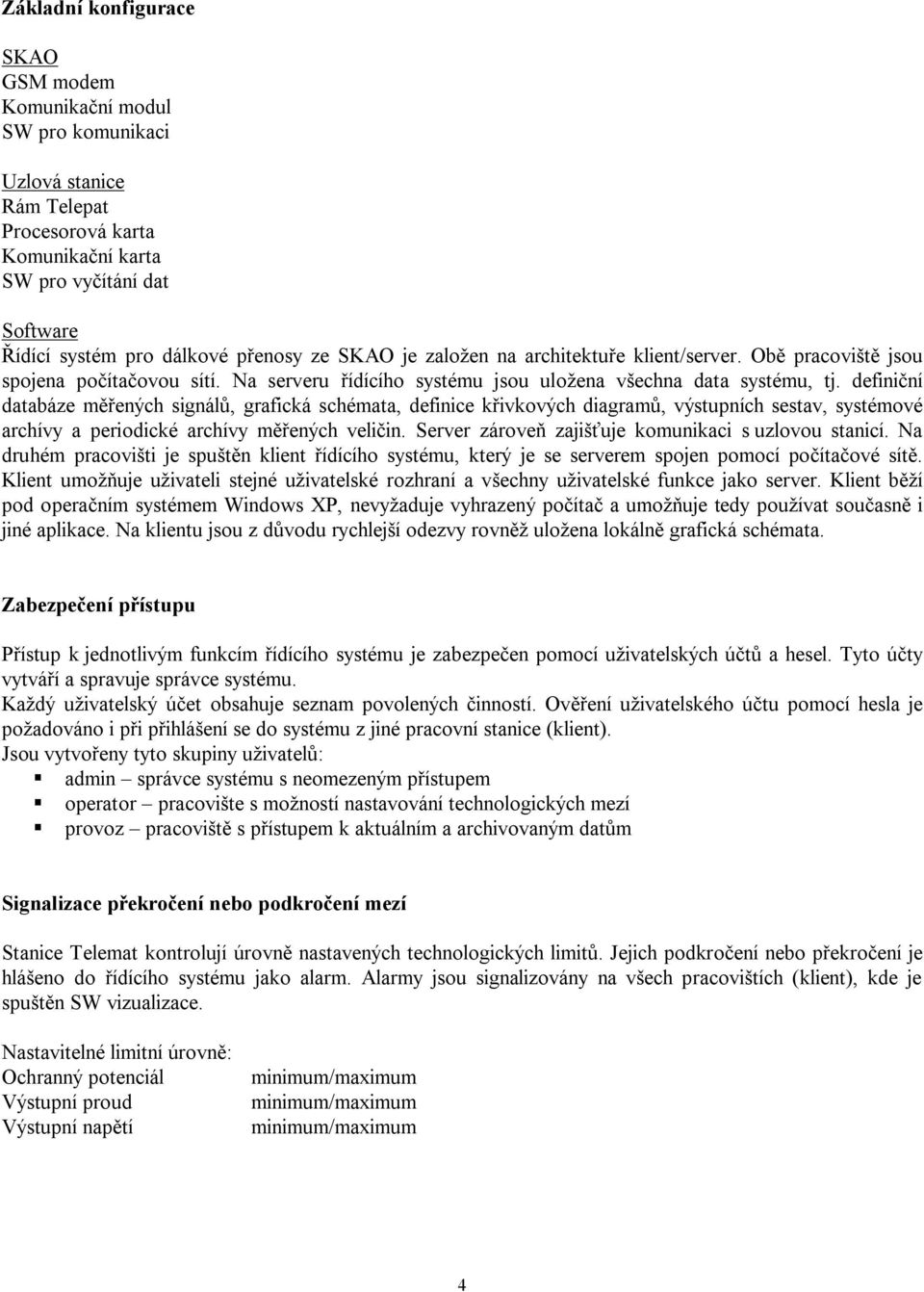

2 Základní konfigurace SKAO GSM modem Komunika ní modul SW pro komunikaci Uzlová stanice Rám Telepat Procesorová karta Komunika ní karta SW pro vy ítání dat Software ídící systém pro dálkové p enosy ze SKAO je založen na architektu e klient/server. Ob pracovišt jsou spojena po íta ovou sítí. Na serveru ídícího systému jsou uložena všechna data systému, tj. defini ní databáze m ených signál, grafická schémata, definice k ivkových diagram, výstupních sestav, systémové archívy a periodické archívy m ených veli in. Server zárove zajiš uje komunikaci s uzlovou stanicí. Na druhém pracovišti je spušt n klient ídícího systému, který je se serverem spojen pomocí po íta ové sít. Klient umož uje uživateli stejné uživatelské rozhraní a všechny uživatelské funkce jako server. Klient b ží pod opera ním systémem Windows XP, nevyžaduje vyhrazený po íta a umož uje tedy používat sou asn i jiné aplikace. Na klientu jsou z d vodu rychlejší odezvy rovn ž uložena lokáln grafická schémata. Zabezpe ení p ístupu ístup k jednotlivým funkcím ídícího systému je zabezpe en pomocí uživatelských ú a hesel. Tyto ú ty vytvá í a spravuje správce systému. Každý uživatelský ú et obsahuje seznam povolených inností. Ov ení uživatelského ú tu pomocí hesla je požadováno i p i p ihlášení se do systému z jiné pracovní stanice (klient). Jsou vytvo eny tyto skupiny uživatel : admin správce systému s neomezeným p ístupem operator pracovište s možností nastavování technologických mezí provoz pracovišt s p ístupem k aktuálním a archivovaným dat m Signalizace p ekro ení nebo podkro ení mezí Stanice Telemat kontrolují úrovn nastavených technologických limit. Jejich podkro ení nebo p ekro ení je hlášeno do ídícího systému jako alarm. Alarmy jsou signalizovány na všech pracovištích (klient), kde je spušt n SW vizualizace. Nastavitelné limitní úrovn : Ochranný potenciál Výstupní proud Výstupní nap tí 4

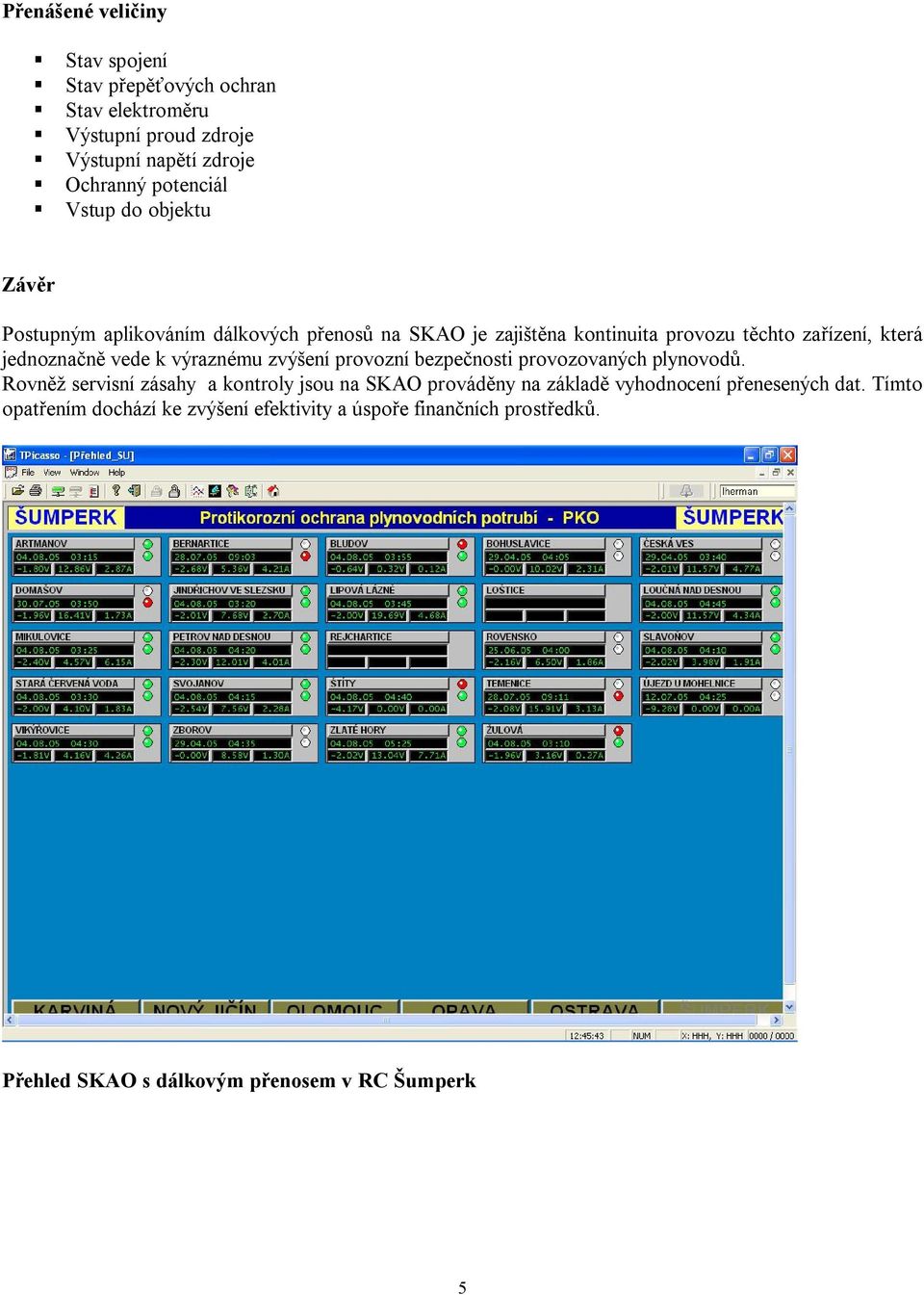

3 enášené veli iny Stav spojení Stav p ep ových ochran Stav elektrom ru Výstupní proud zdroje Výstupní nap tí zdroje Ochranný potenciál Vstup do objektu Záv r Postupným aplikováním dálkových p enos na SKAO je zajišt na kontinuita provozu t chto za ízení, která jednozna vede k výraznému zvýšení provozní bezpe nosti provozovaných plynovod. Rovn ž servisní zásahy a kontroly jsou na SKAO provád ny na základ vyhodnocení p enesených dat. Tímto opat ením dochází ke zvýšení efektivity a úspo e finan ních prost edk. ehled SKAO s dálkovým p enosem v RC Šumperk 5

4 Detail SKAO Stará ervená Voda Výstupní proud SKAO v závislosti na ase 6

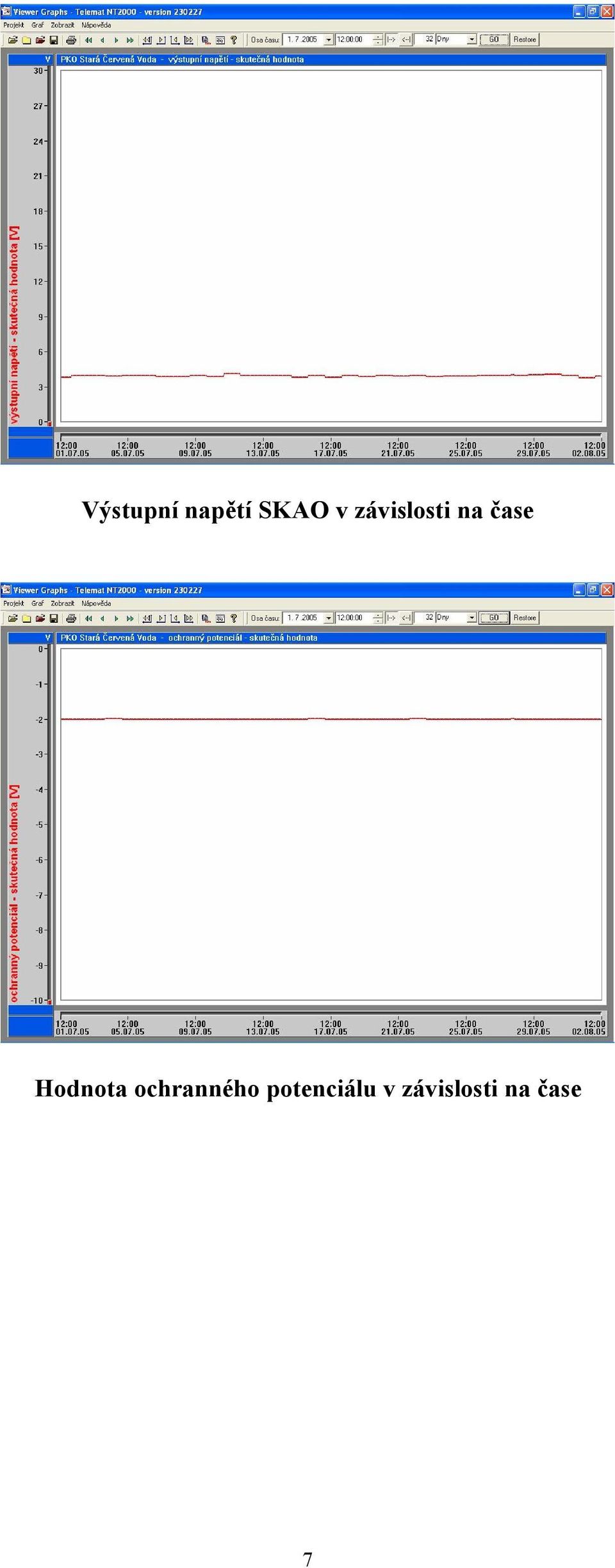

5 Výstupní nap tí SKAO v závislosti na ase Hodnota ochranného potenciálu v závislosti na ase 7
