Větrná elektrárna GWL

Transkript

1 Větrná elektrárna GWL GWT400, GWT600, GWT1000 Návod obsluze - 1 -

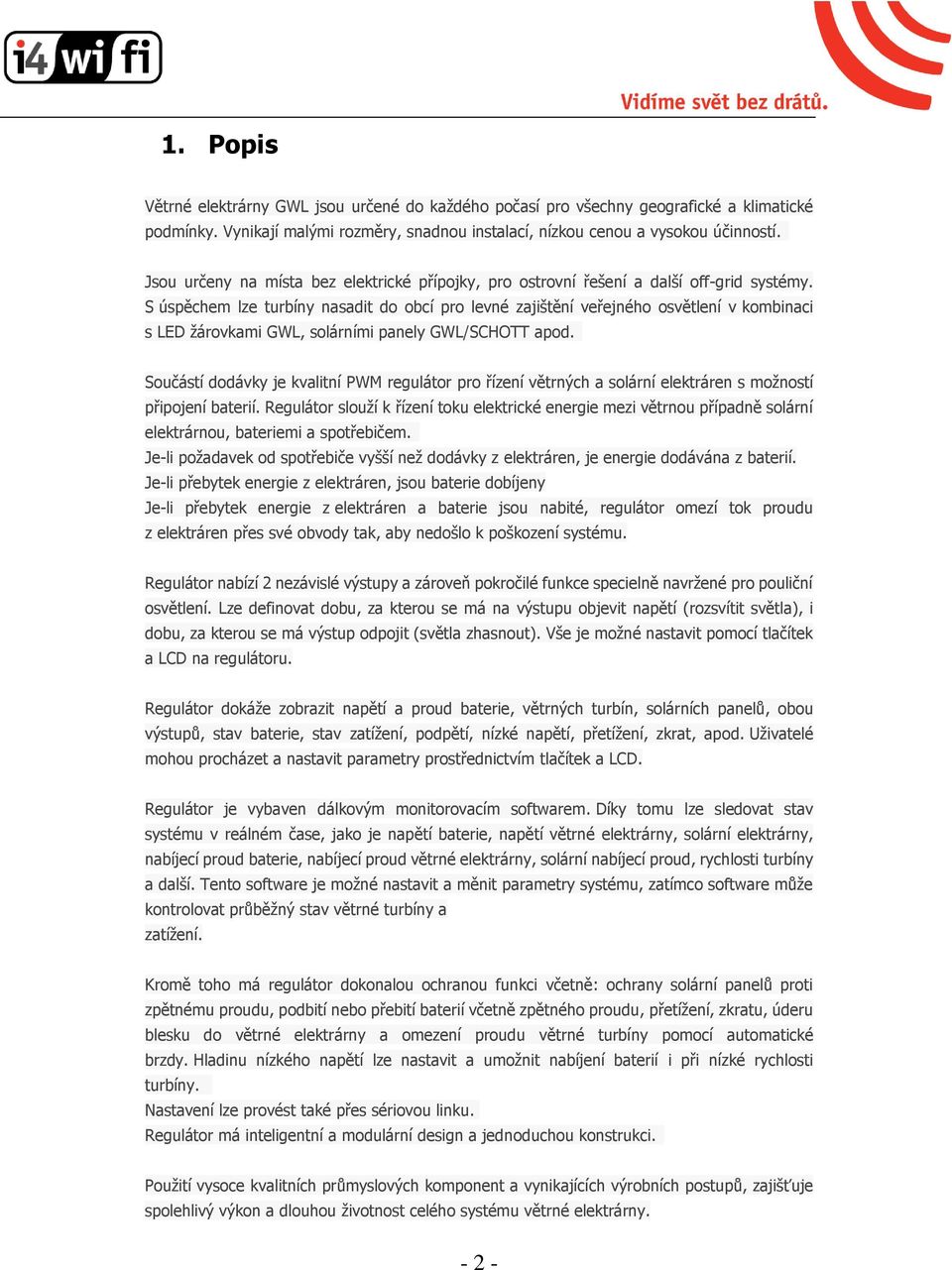

2 1. Popis Větrné elektrárny GWL jsou určené do každého počasí pro všechny geografické a klimatické podmínky. Vynikají malými rozměry, snadnou instalací, nízkou cenou a vysokou účinností. Jsou určeny na místa bez elektrické přípojky, pro ostrovní řešení a další off-grid systémy. S úspěchem lze turbíny nasadit do obcí pro levné zajištění veřejného osvětlení v kombinaci s LED žárovkami GWL, solárními panely GWL/SCHOTT apod. Součástí dodávky je kvalitní PWM regulátor pro řízení větrných a solární elektráren s možností připojení baterií. Regulátor slouží k řízení toku elektrické energie mezi větrnou případně solární elektrárnou, bateriemi a spotřebičem. Je-li požadavek od spotřebiče vyšší než dodávky z elektráren, je energie dodávána z baterií. Je-li přebytek energie z elektráren, jsou baterie dobíjeny Je-li přebytek energie z elektráren a baterie jsou nabité, regulátor omezí tok proudu z elektráren přes své obvody tak, aby nedošlo k poškození systému. Regulátor nabízí 2 nezávislé výstupy a zároveň pokročilé funkce specielně navržené pro pouliční osvětlení. Lze definovat dobu, za kterou se má na výstupu objevit napětí (rozsvítit světla), i dobu, za kterou se má výstup odpojit (světla zhasnout). Vše je možné nastavit pomocí tlačítek a LCD na regulátoru. Regulátor dokáže zobrazit napětí a proud baterie, větrných turbín, solárních panelů, obou výstupů, stav baterie, stav zatížení, podpětí, nízké napětí, přetížení, zkrat, apod. Uživatelé mohou procházet a nastavit parametry prostřednictvím tlačítek a LCD. Regulátor je vybaven dálkovým monitorovacím softwarem. Díky tomu lze sledovat stav systému v reálném čase, jako je napětí baterie, napětí větrné elektrárny, solární elektrárny, nabíjecí proud baterie, nabíjecí proud větrné elektrárny, solární nabíjecí proud, rychlosti turbíny a další. Tento software je možné nastavit a měnit parametry systému, zatímco software může kontrolovat průběžný stav větrné turbíny a zatížení. Kromě toho má regulátor dokonalou ochranou funkci včetně: ochrany solární panelů proti zpětnému proudu, podbití nebo přebití baterií včetně zpětného proudu, přetížení, zkratu, úderu blesku do větrné elektrárny a omezení proudu větrné turbíny pomocí automatické brzdy. Hladinu nízkého napětí lze nastavit a umožnit nabíjení baterií i při nízké rychlosti turbíny. Nastavení lze provést také přes sériovou linku. Regulátor má inteligentní a modulární design a jednoduchou konstrukci. Použití vysoce kvalitních průmyslových komponent a vynikajících výrobních postupů, zajišťuje spolehlivý výkon a dlouhou životnost celého systému větrné elektrárny

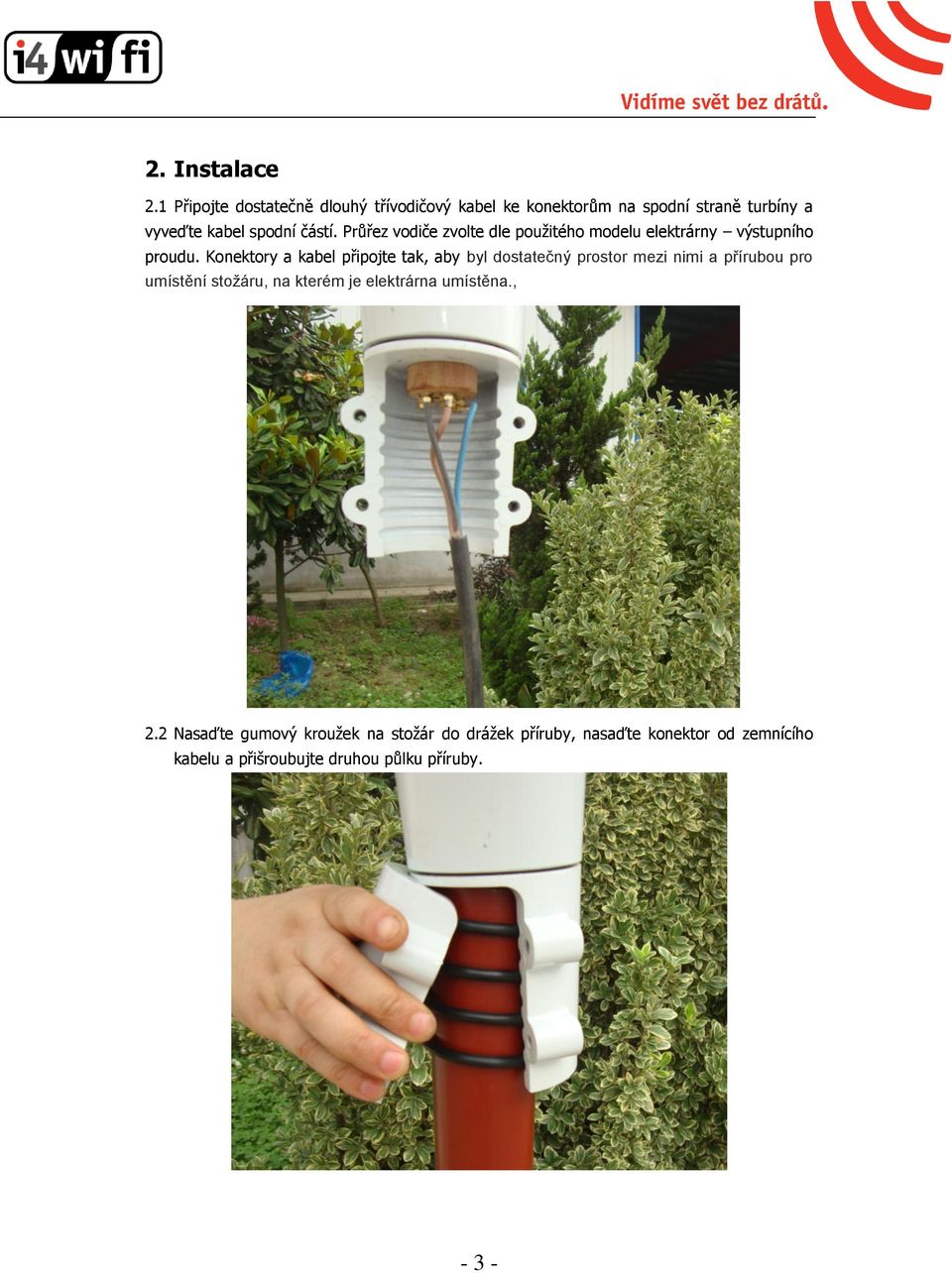

3 2. Instalace 2.1 Připojte dostatečně dlouhý třívodičový kabel ke konektorům na spodní straně turbíny a vyveďte kabel spodní částí. Průřez vodiče zvolte dle použitého modelu elektrárny výstupního proudu. Konektory a kabel připojte tak, aby byl dostatečný prostor mezi nimi a přírubou pro umístění stožáru, na kterém je elektrárna umístěna., 2.2 Nasaďte gumový kroužek na stožár do drážek příruby, nasaďte konektor od zemnícího kabelu a přišroubujte druhou půlku příruby

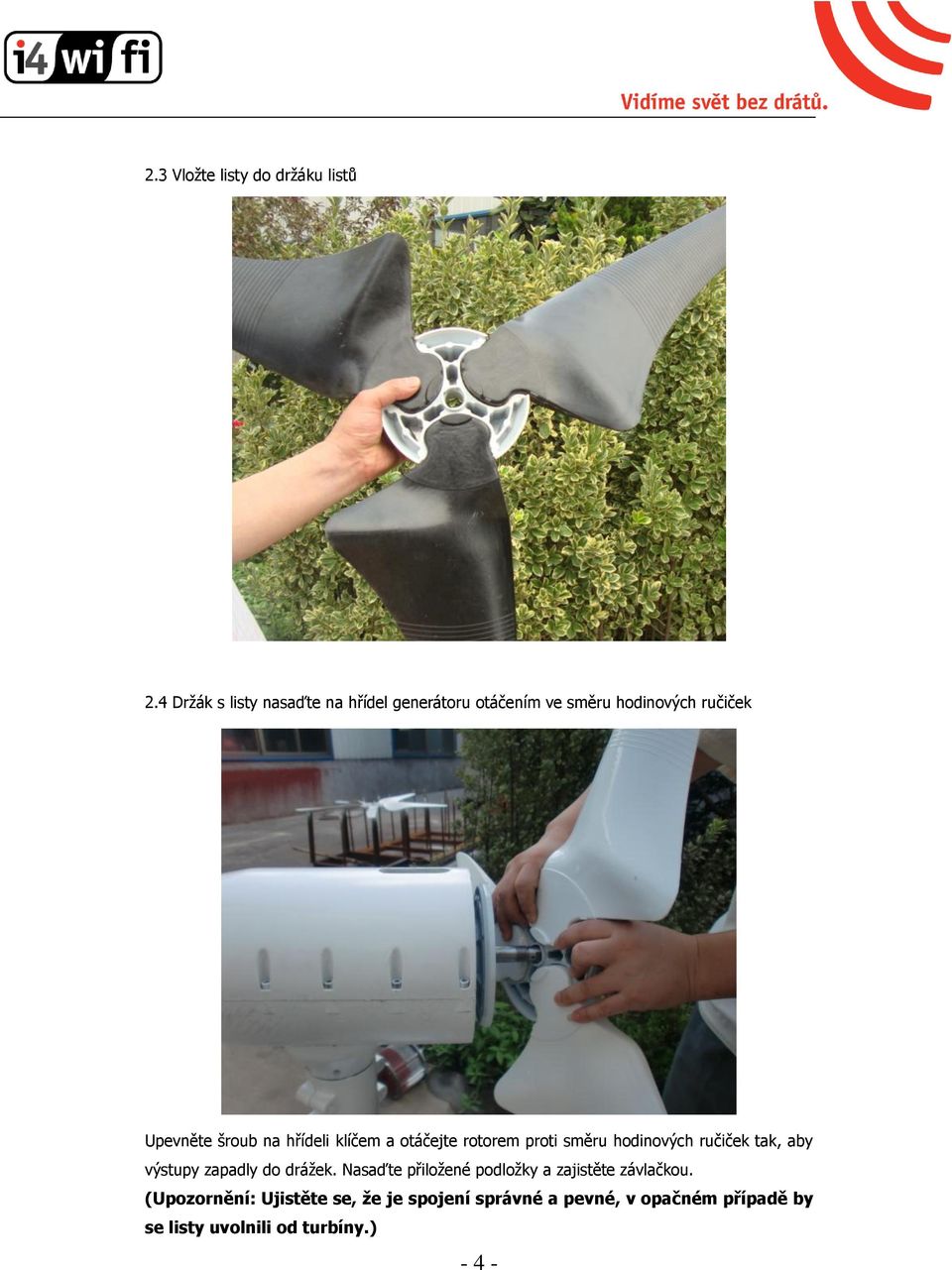

4 2.3 Vložte listy do držáku listů 2.4 Držák s listy nasaďte na hřídel generátoru otáčením ve směru hodinových ručiček Upevněte šroub na hřídeli klíčem a otáčejte rotorem proti směru hodinových ručiček tak, aby výstupy zapadly do drážek. Nasaďte přiložené podložky a zajistěte závlačkou. (Upozornění: Ujistěte se, že je spojení správné a pevné, v opačném případě by se listy uvolnili od turbíny.) - 4 -

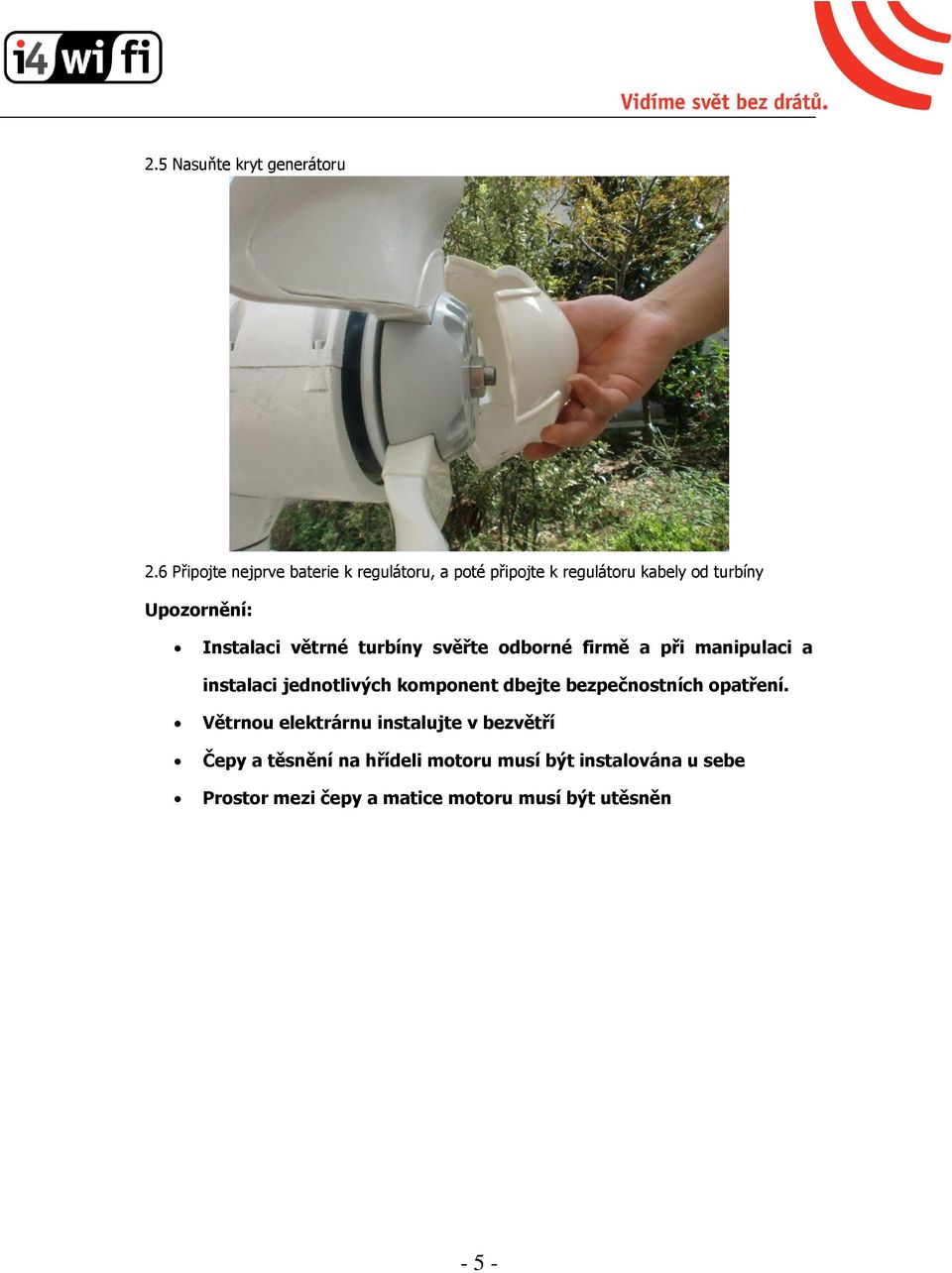

5 2.5 Nasuňte kryt generátoru 2.6 Připojte nejprve baterie k regulátoru, a poté připojte k regulátoru kabely od turbíny Upozornění: Instalaci větrné turbíny svěřte odborné firmě a při manipulaci a instalaci jednotlivých komponent dbejte bezpečnostních opatření. Větrnou elektrárnu instalujte v bezvětří Čepy a těsnění na hřídeli motoru musí být instalována u sebe Prostor mezi čepy a matice motoru musí být utěsněn - 5 -

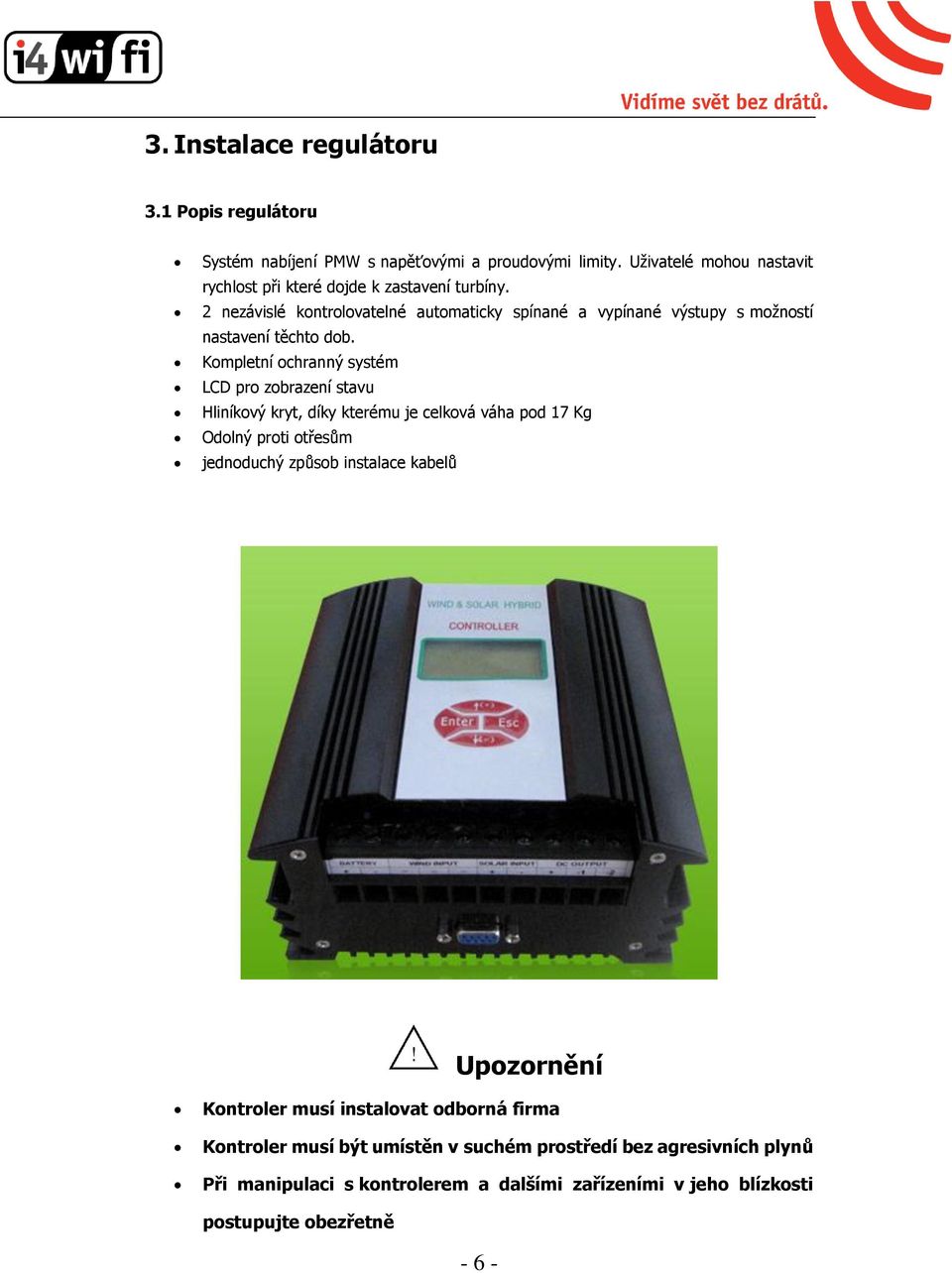

6 3. Instalace regulátoru 3.1 Popis regulátoru Systém nabíjení PMW s napěťovými a proudovými limity. Uživatelé mohou nastavit rychlost při které dojde k zastavení turbíny. 2 nezávislé kontrolovatelné automaticky spínané a vypínané výstupy s možností nastavení těchto dob. Kompletní ochranný systém LCD pro zobrazení stavu Hliníkový kryt, díky kterému je celková váha pod 17 Kg Odolný proti otřesům jednoduchý způsob instalace kabelů Upozornění Kontroler musí instalovat odborná firma Kontroler musí být umístěn v suchém prostředí bez agresivních plynů Při manipulaci s kontrolerem a dalšími zařízeními v jeho blízkosti postupujte obezřetně - 6 -

7 Kontroler používá tzv. zápornou polaritu (-24 V nebo -48 V), tj. PLUS baterie je vyveden na kostru (např. chladič kontroleru). V případě použití monitorovacích zařízení (PowerLog a CellLog), případně dalších zařízení, které mají vyvedený kontakt (např. USB port) galvanicky připojený na MINUS, může v případě nechtěného kontaktu s kontrolorem dojít k poškození zařízení. K poškození může také dojít v případě vodivého spojení regulátoru se zemí a zároveň vodivého spojení dalšího spotřebiče. 3.2 Způsob zapojení AC DC DC DC 1. Zapojte napájené zařízení na výstup DC-1 případně další zařízení na DC-2 2. Připojte baterie dle označené polarity 3. Ujistěte se, že turbína je zastavená funkcí brake viz kapitola 4.5. a poté připojte třívodičový kabel na označené svorky wind input v libovolném pořadí. Kontroler správný sled fází ošetří. 4. Zakryjte solární panel a připojte jej 5. Odkryjte solární panel a odjistěte turbínu (vypněte funkci brake ) 6. Pomocí tlačítek nastavte požadované funkce regulátoru - 7 -

8 4. Ovládání regulátoru 4.1 Popis tlačítek Pro rozsvícení LCD stiskněte libovolné tlačítko. Po stisku tlačítka se LCD vypne po 10 vteřinách " " Tlačítko pro přecházení mezi parametry a nastavení vyšší hodnoty " " Tlačítko pro přecházení mezi parametry a nastavení nižší hodnoty "Enter" Potvrzovací tlačítko "Esc" Tlačítko zrušení volby 4.2 Popis LCD LCD obsahuje následující možné znaky 1) větrná turbína 2) denní režim, noční režim. 3) stav baterie vybitá baterie, v případě blikání symbolu je aktivována ochrana podbití Nabitá baterie, při blikání je aktivována ochrana proti přebití 4) stav na výstupu

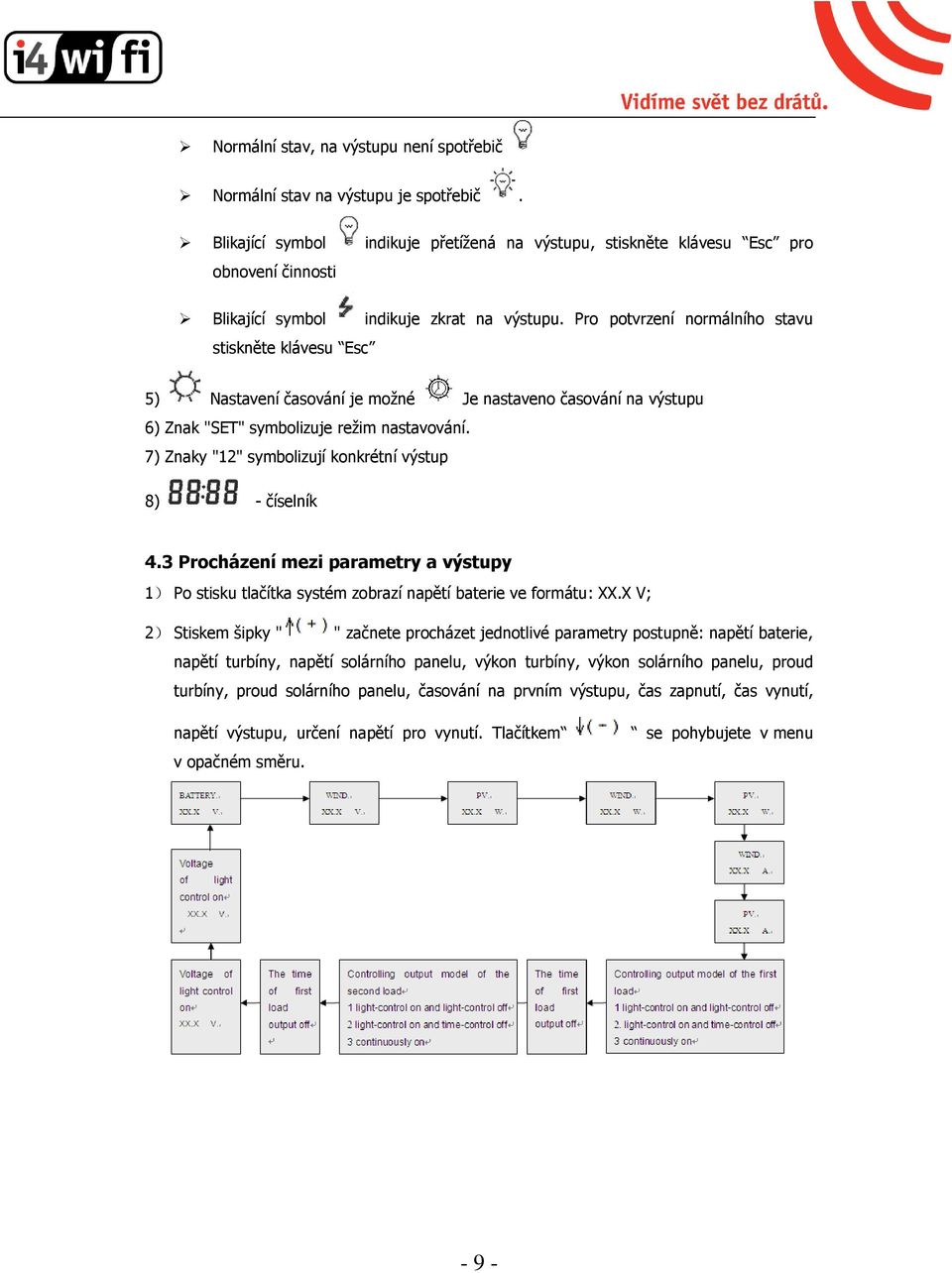

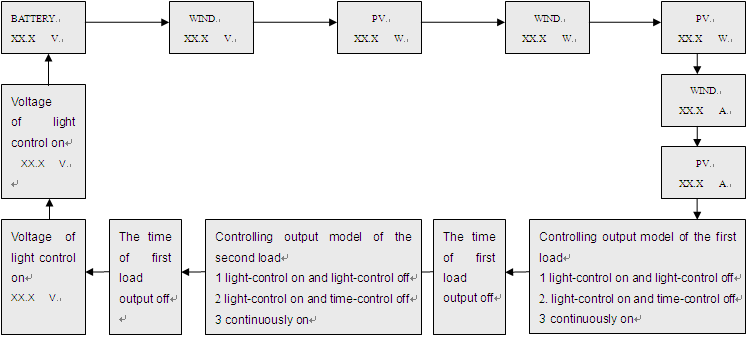

9 Normální stav, na výstupu není spotřebič Normální stav na výstupu je spotřebič. Blikající symbol indikuje přetížená na výstupu, stiskněte klávesu Esc pro obnovení činnosti Blikající symbol indikuje zkrat na výstupu. Pro potvrzení normálního stavu stiskněte klávesu Esc 5) Nastavení časování je možné Je nastaveno časování na výstupu 6) Znak "SET" symbolizuje režim nastavování. 7) Znaky "12" symbolizují konkrétní výstup 8) - číselník 4.3 Procházení mezi parametry a výstupy 1) Po stisku tlačítka systém zobrazí napětí baterie ve formátu: XX.X V; 2) Stiskem šipky " " začnete procházet jednotlivé parametry postupně: napětí baterie, napětí turbíny, napětí solárního panelu, výkon turbíny, výkon solárního panelu, proud turbíny, proud solárního panelu, časování na prvním výstupu, čas zapnutí, čas vynutí, napětí výstupu, určení napětí pro vynutí. Tlačítkem se pohybujete v menu v opačném směru

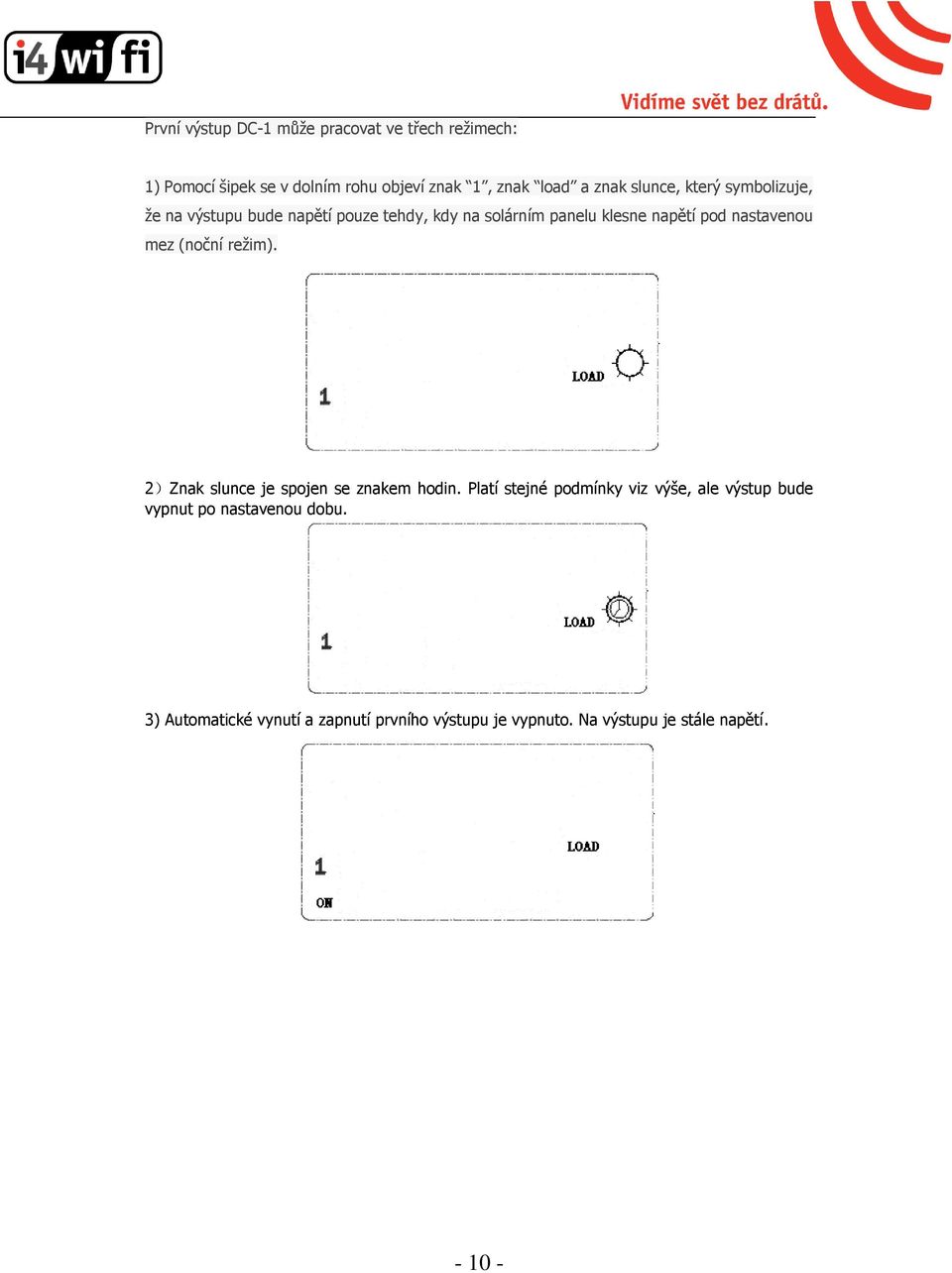

10 První výstup DC-1 může pracovat ve třech režimech: 1) Pomocí šipek se v dolním rohu objeví znak 1, znak load a znak slunce, který symbolizuje, že na výstupu bude napětí pouze tehdy, kdy na solárním panelu klesne napětí pod nastavenou mez (noční režim). 2)Znak slunce je spojen se znakem hodin. Platí stejné podmínky viz výše, ale výstup bude vypnut po nastavenou dobu. 3) Automatické vynutí a zapnutí prvního výstupu je vypnuto. Na výstupu je stále napětí

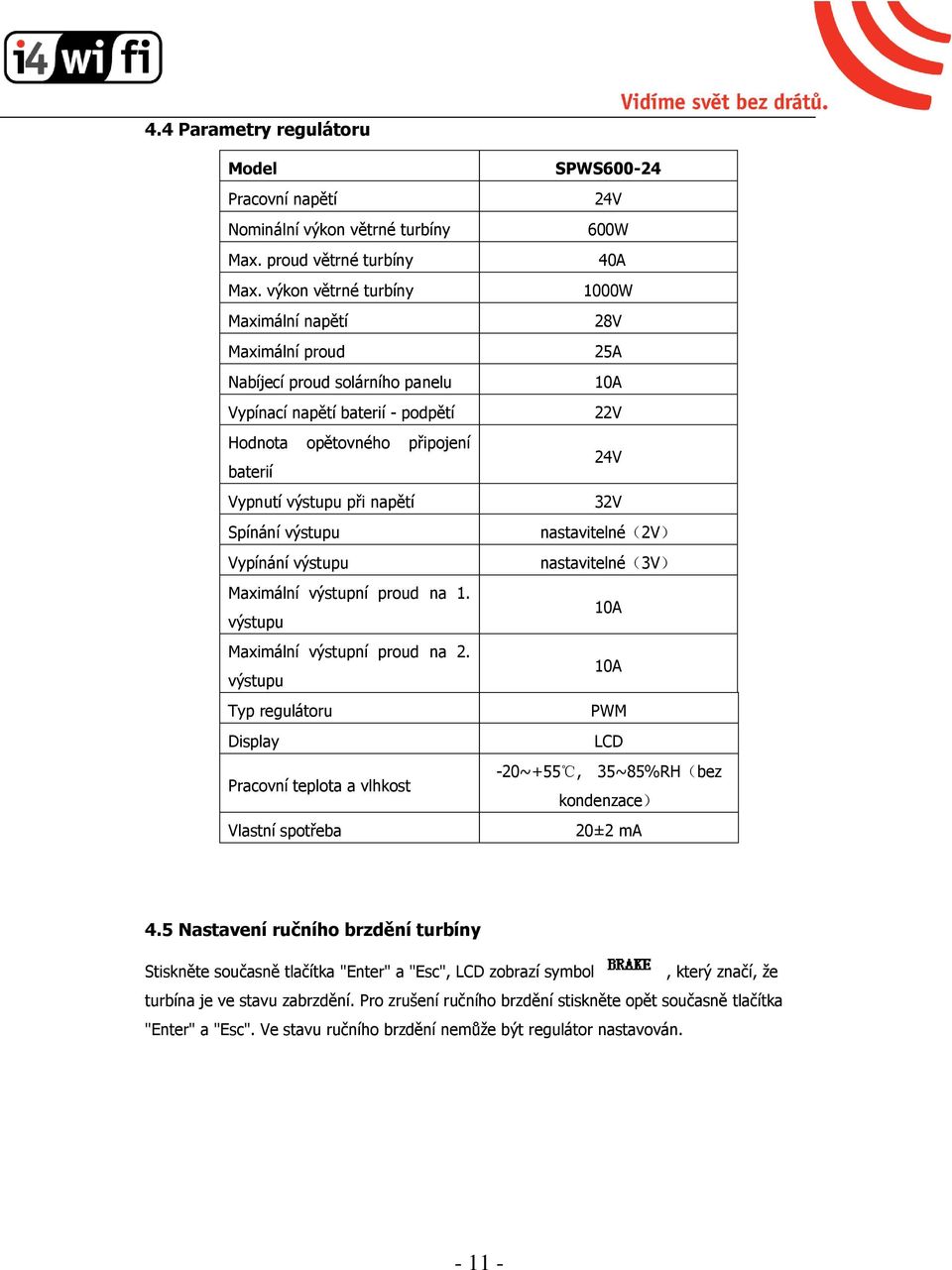

11 4.4 Parametry regulátoru Model Pracovní napětí Nominální výkon větrné turbíny Max. proud větrné turbíny Max. výkon větrné turbíny Maximální napětí Maximální proud Nabíjecí proud solárního panelu Vypínací napětí baterií - podpětí Hodnota opětovného připojení baterií Vypnutí výstupu při napětí Spínání výstupu Vypínání výstupu Maximální výstupní proud na 1. výstupu Maximální výstupní proud na 2. výstupu Typ regulátoru Display Pracovní teplota a vlhkost Vlastní spotřeba SPWS V 600W 40A 1000W 28V 25A 10A 22V 24V 32V nastavitelné(2v) nastavitelné(3v) 10A 10A PWM LCD -20~+55, 35~85%RH(bez kondenzace) 20±2 ma 4.5 Nastavení ručního brzdění turbíny Stiskněte současně tlačítka "Enter" a "Esc", LCD zobrazí symbol, který značí, že turbína je ve stavu zabrzdění. Pro zrušení ručního brzdění stiskněte opět současně tlačítka "Enter" a "Esc". Ve stavu ručního brzdění nemůže být regulátor nastavován

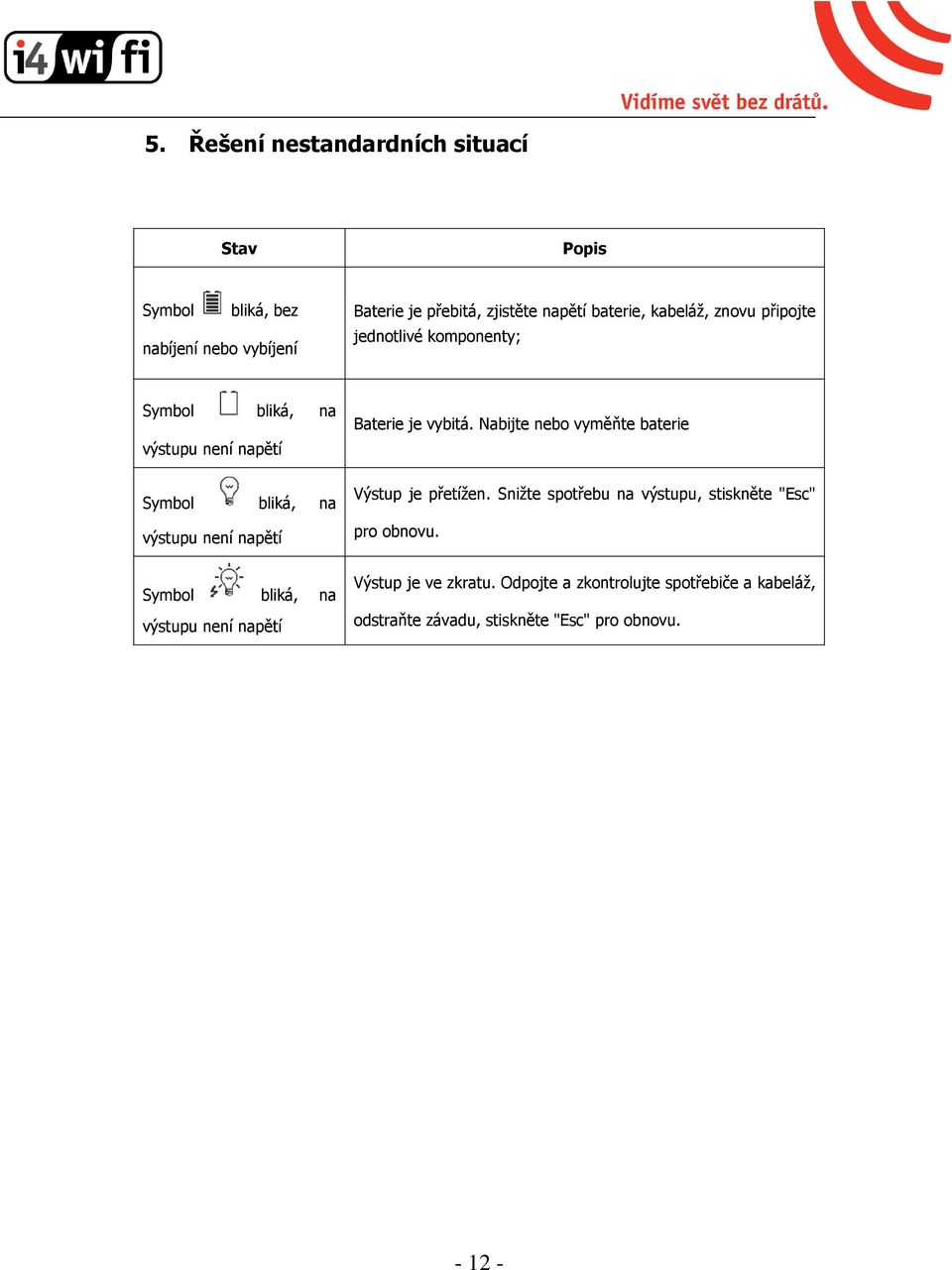

12 5. Řešení nestandardních situací Stav Popis Symbol bliká, bez nabíjení nebo vybíjení Baterie je přebitá, zjistěte napětí baterie, kabeláž, znovu připojte jednotlivé komponenty; Symbol bliká, na výstupu není napětí Symbol bliká, na výstupu není napětí Symbol bliká, na výstupu není napětí Baterie je vybitá. Nabijte nebo vyměňte baterie Výstup je přetížen. Snižte spotřebu na výstupu, stiskněte "Esc" pro obnovu. Výstup je ve zkratu. Odpojte a zkontrolujte spotřebiče a kabeláž, odstraňte závadu, stiskněte "Esc" pro obnovu
