1 AUTOMATIZOVANÉ PLAZMOVÉ ŘEZACÍ SYSTÉMY Thermal Dynamics ŘADA AUTOMATION Vynikající kvalita Ekonomičnost Flexibilita Zvýšená produktivita Snadná obsluha We Bring Intelligence to the Table.TM

2 Thermal Dynamics AUTOMATICKÉ PLAZMOVÉ ŘEZACÍ SYSTÉMY Řada Automation Thermal Dynamics Modelová Thermal Dynamics Řada A představuje soubor 4 kompaktních vzduchovýchplasmových řezacích systémů, které využívají spolehlivosti platformy Cutmaster a osvědčené technologie 1Torch, díky kterým nabízí následující výhody: Výkonný pracovní cyklus 80 % umožňuje zvládnout celodenní řezání v náročném pracovním prostředí Lehká, kompaktní konstrukce a pohodlné montážní patky umožňují snadné upevnění v kterémkoliv způsobu použití Ventil v konstrukci hořáku snižuje časy cyklů a zvyšuje produktivitu Připojení rozhraní CNC je umístěno na zadní straně svařovacího zdroje a nabízí funkce Start/Stop, OK to MOVE a Divided Arc Voltage Plné napětí oblouku je k dispozici pomocí vnitřního svorkového připojení Vyhrazený automatický software zlepšuje časy cyklů a výkon v mnoha aplikacích Nová modelová řada A zahrnuje hořák SL100 SV 1Torch se standardní rychlospojkou ATC v délkách 7,6 m, 10,6 m a 15,2 m (k dispozici jsou také delší vodiče hořáku až do 30,5 m). Technologie startování hořáku 1Torch eliminuje rušení elektroniky, které může nastat u jiných provedení. Technologie 1Torch pro řezání silné desky zajišťuje rychlé a spolehlivé spouštění a silný řídicí oblouk. Pomocí automatické znovuzažehnutí řídicího oblouku dokáže technologie také rychle řezat roztažený kov. VLASTNOSTI Řízení tlaku Stavové kontrolky LED Kontrolky tlak / chyba Napájecí spínač Výběr režimu Řízení proudu Vstup Start / Stop Výstupní signál OK To Move Standardní kabel CNC 7,6 m, 10,7 m nebo 15,2 m Deska děleného oblouku napětí Snadný přístup k napětí oblouku pomocí samostatného vylamovacího otvoru a kruhových svorek uvnitř skříně Rychlospojka ATC Detekce hořáku umožňuje rychlé přepnutí z automaticky řízeného hořáku na ručně řízený hořák Standardní stojiny pro montáž do otvoru

3 Řada Automation Thermal Dynamics Technické údaje A40 A60 A80 A120 Jmenovitý výkon 40 A 60 A 80 A 120 A Výstupní rozsah A, 60 A maximálně, nastavitelný A, 80 A maximálně, nastavitelný A, 100 A maximálně, nastavitelný Výrobní kapacita děrování a řezání Maximální kapacita děrování a řezání Maximální začátek na hraně 6 mm 10 mm 12 mm 15 mm 12 mm 15 mm 20 mm 20 mm 25 mm 25 mm 30 mm 40 mm A, 120 A maximálně, nastavitelný Vstupní napětí 380/400 V, 3 fáze, 50/60 Hz 380/400 V, 3 fáze, 50/60 Hz 380/400 V, 3 fáze, 50/60 Hz 380/400 V, 3 fáze, 50/60 Hz Vstupní proud při maximálním výkonu 16 (380 V, 3 fáze) 16 (400 V, 3 fáze) 17 (380 V, 3 fáze) 17 (400 V, 3 fáze) 29 (380 V, 3 fáze) 28 (400 V, 3 fáze) 35 (380 V, 3 fáze) 36 (400 V, 3 fáze) Výkon (kw) 6,3 kw 9 kw 12 kw 15,4 kw Pracovní cyklus Maximální hodnota OCV 80% / 40 A 100% / 30 A 80% / 60 A 100% / 50 A 80% / 80 A 100% / 70 A 80% / 120 A 100% / 100 A 260 VDC 260 VDC 260 VDC 260 VDC Typ plynu, při 5,2 bar a 189 l/min, při 5,2 bar a 189 l/min, při 5,2 bar a 189 l/min, při 5,5 bar a 189 l/min Řízení Startovací kazeta Startovací kazeta Startovací kazeta Startovací kazeta Hmotnost 19,5 kg - jednotka, napájecí kabel 19,5 kg - jednotka, napájecí kabel 28,6 kg - jednotka, napájecí kabel 28,6 kg - jednotka, napájecí kabel Rozměry v 343 mm x š 248 mm x d 533 mm v 343 mm x š 248 mm x d 533 mm v 343 mm x š 248 mm x d 660 mm v 343 mm x š 248 mm x d 660 mm Pracovní kabel 6,1 m 6,1 m 6,1 m 6,1 m Řízení Kabel vstupního napájení 2 m, bez zástrčky (400 V) 2 m, bez zástrčky (400 V) 2 m, bez zástrčky (400 V) 2 m, bez zástrčky (400 V) Záruka 3 roky na svařovací zdroj, 1 rok na hořák 3 roky na svařovací zdroj, 1 rok na hořák 3 roky na svařovací zdroj, 1 rok na hořák 3 roky na svařovací zdroj, 1 rok na hořák Certifikace IP-23C, CSA, NTRL/C, CE, CCC IP-23C, CSA, NTRL/C, CE, CCC IP-23C, CSA, NTRL/C, CE, CCC IP-23C, CSA, NTRL/C, CE, CCC Konfigurace hořáku Hořák SL100 SV se systémem ATC, 180 automatizace *Systémy zahrnují: svařovací zdroj, automatický hořák s nekovovou upevňovací trubkou o průměru 35 mm / stojan s roztečí 32 (oddělitelný), (Může se měnit bez předchozího upozornění) sestava děrovacího bloku, kabel rozhraní CNC, sada náhradních součástí (15 hrotů, 3 elektrody, startovací kazeta), vstupní napájecí kabel (vybrané systémy), pracovní kabel a svorka.

4 We Bring Intelligence to the Table.TM SPOTŘEBNÍ SOUČÁSTI O-Ring O-Ring (20A) (30A) (40A) (50A) (60A) (70A) (80A) (100A) (120A) (40A) (50-60A) (70-100A) (120A) VÝBĚR PRODUKTU Lehký Střední Těžký A40 A60 A80 A mm - 2 mm Kapacita výrobního děrování a řezání Použití Pracovní cyklus 6 mm 10 mm 12 mm 15 mm Plech Lehká výroba Středně těžká výroba Těžká výroba Velkoobjemová výroba Potrubní kanály, výtvarná díla, panely přívěsů Kuchyňské nádobí, panely automobilových karosérií, potrubí Průmyslové součásti, rámy a karosérie nákladních vozidel Součásti těžkého zařízení, konstrukční součásti, potrubí Pracovní cyklus 80 %

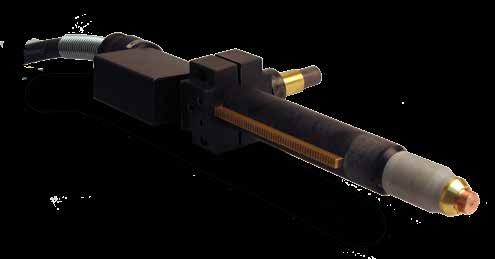

5 Thermal Dynamics AUTOMATICKÉ PLAZMOVÉ ŘEZACÍ SYSTÉMY TABULKA RYCHLOSTI ŘEZÁNÍ Materiál Proudový odběr Nízkolegovaná ocel 40 Nerezová ocel Hliník Plasma / Ochrana Tloušťka, mm Rychlost, mm/min / / / POZNÁMKA: Rychlosti uvedené v této tabulce řezání jsou reprezentativní pro optimální kvalitu a rychlost. Data tabulky pocházejí přímo z návodu k obsluze. POZOR před sděleními konkurentů, protože data vyjádřená v jejich brožurách nepocházejí přímo z návodů k obsluze. Rychlosti řezání v brožurách konkurentů mohou být zveličené až o % oproti tabulkám rychlostí řezání uváděným v návodech k obsluze. AUTOMATICKÝ HOŘÁK SL100 SV Konstrukce s ventilem v hořáku Patentové spotřební součásti 1Torch Rychlospojka ATC 1TORCH, SL100SV a ATC jsou ochranné známky společnosti Thermal Dynamics, registrované u Úřadu patentů a ochranných známek USA a podléhají proto registraci ochranných známek a patentovým řízením v mnoha dalších zemích. Informace o registraci ochranných známek společnosti Thermal Dynamics vám poskytne místní úřad pro ochranné známky v zájmové zemi. Tabulka rychlosti řezání zahrnuje předběžná data a může se měnit bez předchozího upozornění. Ohmická svorka Nástavec pro dosažení maximální životnosti Elektroda Startovací kazeta Dýza Deflektor Nástavec pro dosažení maximální životnosti Ochranná krytka (řezání s krytou koncovkou)

6 Thermal Dynamics AUTOMATICKÉ PLAZMOVÉ ŘEZACÍ SYSTÉMY VYNIKAJÍCÍ VÝKONNOST PŘI ŘEZÁNÍ Technologie elektrody SureLok Inovativní, patentovaný samojistný mechanismus elektrody eliminuje potřebu instalace nástrojů a zajišťuje přesné vyrovnání elektrody a hrotu hořáku. Elektroda i hrot hořáku jsou stacionární, což vede k dokonale definovanému oblouku a přesnému řezu. Vyrovnání technologie SureLok rovněž znamená delší životnost hrotu a elektrody a nižší náklady na provoz. Total Gas Management Hořáky SL100 SV 1Torch zahrnují zcela novou technologii hrotu, která eliminuje potřebu samostatného rozvaděče plynné plasmy. Každý hrot zahrnuje hrdla plynné plasmy, které jsou jedinečným způsobem naladěny pro optimalizaci výkonu řezání se jmenovitým proudem. Při optimalizaci řezání můžete vybírat z hrotů 20, 30, 40, 60, 80, 100 nebo 120 A. Výsledkem je komplexní řízení plynu Total Gas Management. Přesné řízení plynu, delší životnost spotřebních součástí a lepší výkonnost řezání. Vynikající kvalita při všech proudových zatíženích Modelová řada automatických hořáků Thermal Dynamics je pro vaši práci dokonalým řešením, ať už řežete silnou desku nebo vyřezáváte ozdobné tvary. Při výkonu 120 A produkuje hořák TD A120 NEJLEPŠÍ ŘEZ na 12mm desce z nízkolegované oceli rychlostí 1,86 m/min. V případě vyřezávání obtížných tvarů zvolte hroty pro nízké proudy, které umožní řezat s šířkou řezné spáry menší než 1,14 mm. Modelová řada automatických hořáků TD Automation je pro vaši práci dokonalým řešením, ať už řežete desku, trubky klimatizace a topení nebo vyřezáváte ozdobné tvary. Startovací kazeta Z plazmového systému byla zcela eliminována vysoká frekvence. Patentovaná součást nazvaná startovací kazeta je usazena mezi hrotem a elektrodou. Pokud je hořák neaktivní, startovací kazeta je v kontaktu s hrotem. Když je vydání signál ke spuštění, síla vzduchu v kazetě způsobí přerušení kontaktu s hrotem a nastartování řídicího oblouku. Tato jedinečná konstrukce umožňuje nastartovat řídicí oblouk bez pohybu hrotu nebo elektrody, což vede k delší životnosti součástí, výkonnosti řezání a spolehlivosti. Startovací kazeta je jediná pohyblivá součást hořáku SL100SV. Na rozdíl od tohoto řešení hořáky konkurentů zahrnují pohyblivou hlavu hořáku. Pokud dojde k poruše pohyblivé součásti konkurenčního hořáku, musí být vyměněna celá hlava hořáku. To je nákladné, složité a časové náročné. Výběr horního ochranného prvku Vybírejte ze dvou provedení spotřebních součástí: Obnažený hrot pro řezání tenkého plechu s nízkým výkonem a úzkou řeznou spárou Stíněný hrot pro děrování a řezání silnějších desek PŘÍSLUŠENSTVÍ Obnažený hrot Stíněný hrot Poznámka: Pokud vyžadujete detekování ohmické desky, použijte ohmickou sponu se stíněným hrotem Kabel rozhraní CNC Stíněný kabel s několika dvojlinkami umožňuje řízení povelů Start/Stop, OK to MOVE a Divided Arc Voltage. 7,6 m ,5 m ,2 m ,0 m ,8 m Kabel CNC pouze pro povely Start/Stop a OK to MOVE 7,6 m ,2 m ,6 m Balík vodičů pro automatizaci 1Torch SL100 SV180 - (hořák/vodiče) 7,6 m m ,6 m ,5 m ,2 m Sestava pastorku Kat. č mm Průměr Jednostupňová souprava vzduchového filtru Kat. č (tělo filtru , hadice , filtrační vložka ) Dvoustupňová souprava vzduchového filtru Kat. č stupeň náhradní kazety stupeň náhradní kazety Panel dálkového ovládání 6,1 m Kat. č Dálkový ovládací panel pro mechanizované použití. Prodloužení pro ruční ovládací panel 7,6 m Kat. č Velká Británie: Chorley North Industrial Park Chorley, Lancashire PR6 7BX Velká Británie. Tel: Fax: Itálie : Via Benaco 3, San Giuliano Milanese (MI) Itálie Tel: Fax: Německo: Dierdorfer Straße 499 D Neuwied-Gladbach Německo. Tel : +49 (0) Fax: +49 (0) eumarketing@victortechnologies.com
