1 Elektrom ry Pro energetiku a pr mysl Elektrom r Landis+Gyr E650 ZMD300/400 ZFD400 Ochrana investic prost ednictvím ß exibilní modularity

2 Komunika ní technologie se rozvíjejí rychlým tempem, p i emž m icí za ízení musí být schopno funkcionality po celou dobu jeho životnosti. M icí za ízení vyráb ná Þ rmou Landis+Gyr nabízejí nejvyšší ß exibilitu, a tím i ochranu vložených investic. Tato produktová ada se vyzna uje modularitou a vysokým stupn m interoperability. více než 30 r zných možností komunikace možnost instalace shodného p ístroje v r zných iaplikacích robustní a trvanlivá elektronická i mechanická ikonstrukce mnoho speciálních funkcí pro podporu instalace, iúdržby a provozu

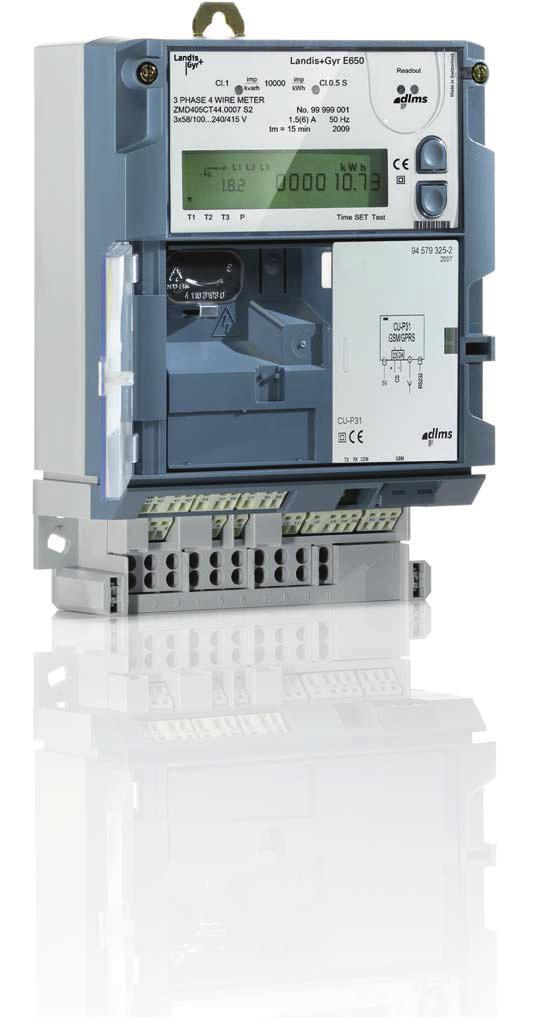

3 Špi kový produkt pro ICG m ení Od jejich uvedení na trh dodala spole nost Landis+Gyr p es milion elektrom r E 650 (ZFD400 a ZMD300/400) zákazník m ve více než 70 zemích celého sv ta. Jejich popularita nás zavazuje dále zvyšovat kvalitu a funkcionalitu této vlajkové lodi ICG m ení. Díky stálým investicím do výkonu a funkcionality této ady špi kových produkt si mohou naši zákazníci zajistit optimální ešení svých náro ných pot eb v oblasti ICG. Základní funkcionalita Kvalita a bezpe nost: Široká základní funkcionalita již spl uje všechny hlavní normy IEC vztahující se k p íslušným požadavk m. Elektronika Záznam Funkce Kryt Širokorozsahové vstupy nap tí a proudu Velký LCD displej Tla ítka pro listování dat na displeji Optické tla ítko pro displej Resetovací tla ítko zajišt né plombou energetické spole nosti Optické rozhraní (IEC 62056) Optický zkušební výstup Základní verze má 3 ídicí vstupy a 2 výstupní kontakty, lze rozší it až na 5 ídicích vstup a 8 výstup 8 m icích kanál se sou tovými registry 24 registr energie a 24 registr výkonu, vzájemn odd lených Registry p edhodnot 9 registr doby trvání tarif Deník událostí Podpora instalace na displeji Nastavení módu tla ítky Hodiny v reálném ase se záložním napájením Monitoring nap tí, proudu, frekvence, ú iníku, inného a jalového výkonu Gregoriánský a perský kalendá Dálkové ovládání výstupních kontakt Tvrzený sklolaminát, antistatický materiál Štítky jsou chrán ny pr hledným plastem Schéma zapojení na elním panelu Pouzdro pro baterie zajišt né plombou energetické spole nosti

4 Základní konþ gurace Rozší ená funkcionalita Landis+Gyr E650 (ZMD300/400 a ZFD400) jsou odpov dí na vaše konkrétní pot eby: od spolehlivého komer ního elektrom ru po všestranné m icí za ízení s komplexní dopl kovou funkcionalitou pro moderní zp soby po izování dat a ß exibilní ízení tarif velkých pr myslových zákazník. Modulární komunika ní jednotky zajiš ují kdykoli správnou volbu nejlepšího datového kanálu. Moduly Plug+Play také nabízí úplnou svobodu volby p i implementaci nových komunika ních technologií. Použití Typ zapojení Vysoké nap tí St ední nap tí Nízké nap tí P es m. trafo E650 (ZFD402C) E650 (ZFD405C) E650 (ZFD410C) E650 (ZMD402C) E650 (ZMD405C) E650 (ZMD410C) E650 (ZMD310C) E650 (ZFD410A) E650 (ZMD410A) E650 (ZMD310A) Tarifní funkce M ené hodnoty Externí ízení tarif Tarifní spínací tabulky (TOU - time of use) Kombinované funkce pomocí TOU a extern Energie a výkon pro odb r a dodávku (+A, -A, +R, -R, +Ri, - Ri, +Rc, -Rc) Okamžité hodnoty pro proud, nap tí, inný a jalový výkon, fázový úhel, frekvenci, ú iník Záznam 24 tarifních registr energie a výkonu - odd len Speciální funkce Rozši ující moduly (možný pouze jeden) 8 registr celkové energie 14- kanálová pam profil Monitoring výkonu, proudu, ú iníku Displej s podsvícením Korekce chyby CT/VT Detekce silných magnetických polí Detekce otev ení krytu svorkovnice 4 ídicí vstupy + 2 výstupní kontakty 2 ídicí vstupy + 4 výstupní kontakty 6 výstupních kontakt RCR161 p ijíma pro hromadné dálkové ovládání RCR výstupní kontakty Pomocné napájení + 4 výstupní kontakty P ímé zapojení P esnost m ení ( inná/jalová energie) Typ energie T ída 0.2/0.5 T ída 0.5/1.0 MID C T ída 1.0/1.0 MID B inná energie Jalová energie Kombin. inná Softwarové nástroje MAP 120 Parametrizace MAP 110 Podpora instalace Ode et dat elektrom ru Analýza zát žového profilu Vizualizace bezpe nostního systému Nastavení komunikace Zdánlivá energie

5 Kombinace IEC 1107 a DLMS pro celkovou komunika ní kapacitu Maximální ú innost komunikace Podmínkou ú inného procesu fakturace je spolehlivost a stoprocentní dostupnost p esných nam ených dat. ada elektrom r Landis+Gyr E650 (ZMD300/400 and ZFD400) pracuje se dv ma komunika ními protokoly - s d ív jším protokolem IEC1107 i nyní obecn zavedeným DLMS TM, p i emž oba odpovídají norm IEC Optimální tok dat je zajiš ován integrovaným komunika ním rozhraním nebo snadno vym nitelnými komunika ními jednotkami. To vám zajistí ß exibilitu pot ebnou k optimalizaci investic do komunikace pro m ení. Pozoruhodná funkcionalita pro náro né aplikace ICG S pomocí speciálních registr lze využít široký výb r m ených veli in Vyhodnocení p ekro ení mezních hodnot sm rem nahoru i dol umož uje komplexní analýzu a ízení zatížení a tarif Detekce mimo ádných provozních stav, které lze zaznamenat do deník Optimalizované provozní a instala ní nástroje pomáhají zmenšit chybovost uživatel a zjednodušit instalaci a údržbu Alarmy pro nové možnosti servisu a údržby Volitelné dopl kové napájení pro dálkový ode et elektrom ru p i absenci nap tí v m icím obvodu Servisní nástroje MAP slouží pro p izp sobení standardních funkcí, jako jsou tarifní spínací tabulky, seznamy registr pro fakturaci, pam proþ l nebo impulzní výstupy a pro dálkovou úpravu parametr
