- regulátor teploty vratné vody se záznamem teploty

Transkript

1 - regulátor teploty vratné vody se záznamem teploty Popis spolu s ventilem AB-QM a termelektrickým pohonem TWA-Z představují kompletní jednotrubkové elektronické řešení: AB-QTE je elektronický regulátor pro řízení teploty vratné vody ve stoupačkách jednotrubkových topných systémů na základě signálu přívodní teploty. je určen k použití s tlakově nezávislým vyvažovacím a regulačním ventilem AB-QM vybaveným termoelektrickým pohonem typu TWA-Z (NO) a teplotními čidly typu ESMC. Technické údaje: Určen pro AB-QM DN mm Maximální počet regulovaných stoupaček: 16 (jednotlivě) nebo 32 (paralelně) Žádné omezení vzdálenosti mezi stoupačkami (regulačními ventily) a regulátorem Pro všechny typy regulačních ventilů (lineární nebo logaritmické) Algoritmus pulzně šířkové modulace (PWM) Teplota vratu (křivka) nastavitelná v 8 bodech Možnost individuálního nastavení stoupačky Možnost připojení k systému BMS LCD displej indikace teplotních údajů Všechny teploty zaznamenané na kartě SD. Výhody Regulace průtoku ve stoupačkách podle tepelných požadavků (zatížení stoupačky) Jednotrubkový systém fungující jako soustava s proměnlivým průtokem v celém rozsahu teploty přívodu Vylepšená regulace teploty v místnosti Zamezení přehřívání budovy Nižší náklady na vytápění Úplné monitorování teploty: snadný servis a údržba Dálkové ovládání všech teplotních nastavení (bez potřeby přístupu ke stoupačkám!) Návratnost investice za cca 4 roky. Objednávání Typ Označení Napájecí napětí Typ pohonu/počet Regulátor teploty vratné vody se záznamem teploty Objednací číslo 24 V AC NO/16 003Z0389 Příslušenství Typ Popis Napětí Poznámka Datový list Objednací číslo TWA-Z (NO) Termoelektrický pohon 24 V AC Kabel 1,2 m VD.JC.J3,02 082F1220 ESMC (PT 1000) Povrchové čidlo Kabel 2 m VD.74.I7,02 087N0011 Sestava: TWA-Z (NO) s ESMC (PT 1000) Termoelektrický pohon s povrchovým čidlem 24 V AC 003Z0388 1

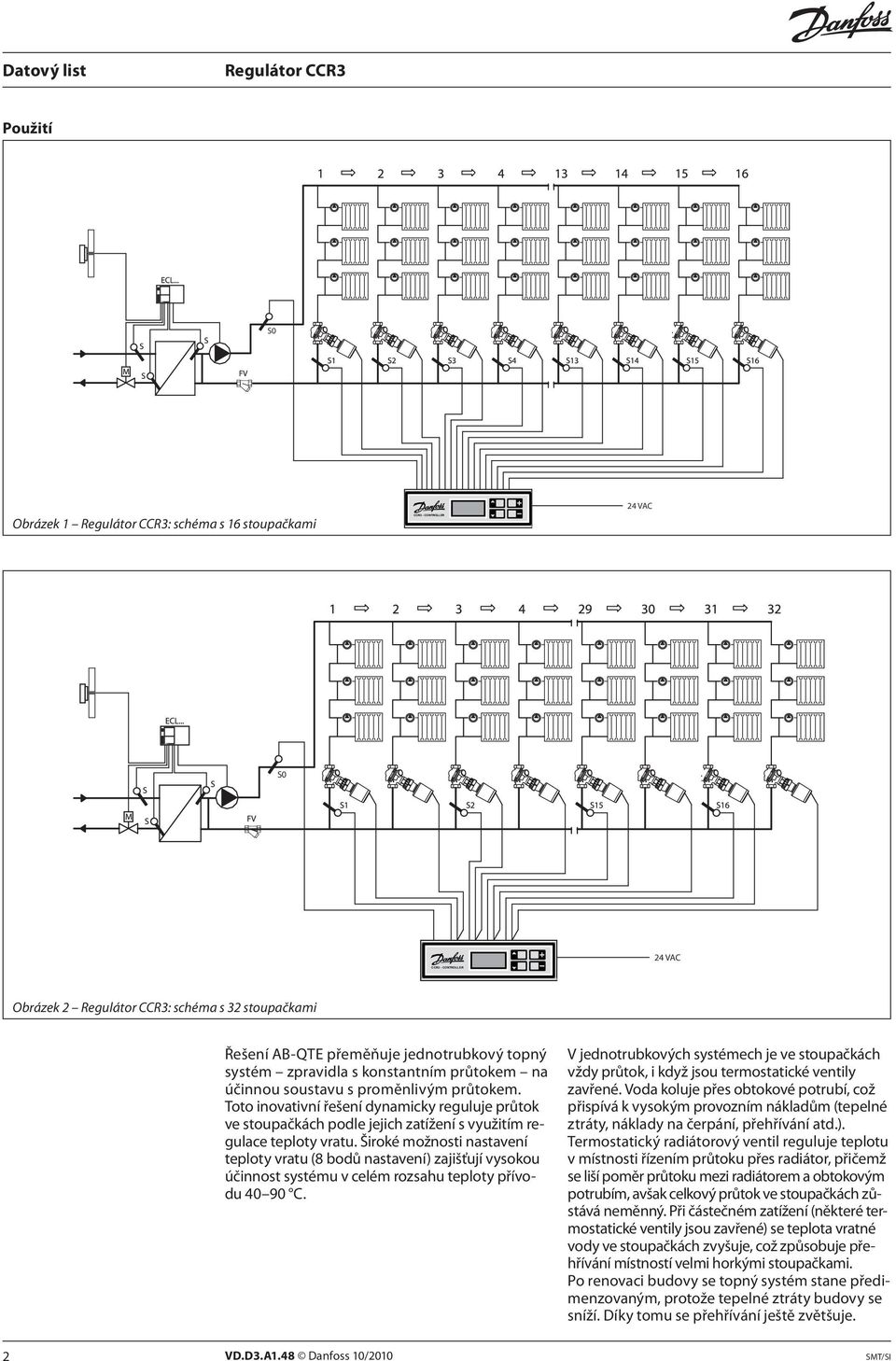

2 CCR3 - CONTROLLER Datový list Použití S0 Obrázek 1 : schéma s 16 stoupačkami 24 VAC S0 24 VAC CCR3 - CONTROLLER Obrázek 2 : schéma s 32 stoupačkami Řešení AB-QTE přeměňuje jednotrubkový topný systém zpravidla s konstantním průtokem na účinnou soustavu s proměnlivým průtokem. Toto inovativní řešení dynamicky reguluje průtok ve stoupačkách podle jejich zatížení s využitím regulace teploty vratu. Široké možnosti nastavení teploty vratu (8 bodů nastavení) zajišťují vysokou účinnost systému v celém rozsahu teploty přívodu C. V jednotrubkových systémech je ve stoupačkách vždy průtok, i když jsou termostatické ventily zavřené. Voda koluje přes obtokové potrubí, což přispívá k vysokým provozním nákladům (tepelné ztráty, náklady na čerpání, přehřívání atd.). Termostatický radiátorový ventil reguluje teplotu v místnosti řízením průtoku přes radiátor, přičemž se liší poměr průtoku mezi radiátorem a obtokovým potrubím, avšak celkový průtok ve stoupačkách zůstává neměnný. Při částečném zatížení (některé termostatické ventily jsou zavřené) se teplota vratné vody ve stoupačkách zvyšuje, což způsobuje přehřívání místností velmi horkými stoupačkami. Po renovaci budovy se topný systém stane předimenzovaným, protože tepelné ztráty budovy se sníží. Díky tomu se přehřívání ještě zvětšuje. 2

3 Použití Koncepční řešení AB-QTE: Ventil AB-QM instalovaný na stoupačkách zajišťuje správné vyrovnání vody ve stoupačkách za všech systémových podmínek. Každá stoupačka dostane projektovaný průtok a každá stoupačka je nezávislá na zbytku systému. a pohony namontované na ventilu AB-QM s teplotními čidly umožňují regulaci průtoku ve stoupačkách prostřednictvím řízení teploty vratné vody. Jakmile se teplota vratu zvýší, regulátor CCR3 tuto změnu automaticky detekuje a sníží průtok ve stoupačkách podle bodů nastavení (nižší zatížení stoupaček potřeba nižšího průtoku). Výsledkem je lepší regulace teploty v místnosti a výrazné omezení přehřívání budovy. V porovnání s přímočinným řešením (termostatické prvky QT) pokrývá řešení AB-QTE velmi široké možnosti nastavení teploty. Rozsah nastavení je znázorněn na obrázku 3. Všech 8 bodů nastavení vratné teploty odpovídá přívodní teplotě, která umožňuje automatické přizpůsobení vlivům počasí podle těchto pravidel: nižší venkovní teplota, vyšší přívodní teplota s výjimkou vyšší teploty vratu, která je ale nepřetržitě optimalizována ve všech vstupních parametrech. Díky tomu se jednotrubkové systémy stávají energeticky účinnou soustavou s proměnlivým průtokem. Řešení AB-QTE je výborné i z hlediska servisu, monitorování a údržby. Veškerá nastavení teploty lze provádět vzdáleně a všechny teplotní hodnoty lze kontrolovat na LCD displeji, který slouží i k detekci možných problémů. Karta SD, kterou používá regulátor CCR3, slouží k záznamu teplotních údajů pro jednoduchou optimalizaci systému. Řešení Danfoss AB-QTE pro jednopotrubní renovované systémy představuje špičkové koncové řešení, které navrhuje dvě regulační křivky pro řízení systému. První křivka: na primární straně, zpravidla v dílčí stanici, kde probíhá ekvitermní regulace teploty přívodu na základě vnější teploty (podle ekvitermní křivky). Druhá křivka: na sekundární straně, kde se upravuje křivka teploty vratné vody na základě teploty přívodu. Technické údaje Všeobecné údaje Teplotní čidlo (S0, S1-S16) Pt1000, S0 typ ESMC, S1-S16 typ ESMC Rozsah teploty (záznam) C Přesnost měření +/-0,5 K Vstupy: B1 a B2 Volný kontakt (5 V, 1 ma) Počet regulačních ventilů (na stoupačce) 16 základních, dalších 16 při paralelním zapojení (celkem 32) Výstupní signál k servopohonům 24 V AC max. 1 A (triakový typ) Výstupní signál alarmu 24 V AC max. 1 A (triakový typ) Reléový výstup 0 24 V AC/DC max. 1 A Výstup OC 0 20 V DC NPN; otevřený sběrač max. 200 ma (transistorový typ) Druh paměťové karty SD, přiložena karta s kapacitou 2 GB Maximální kapacita paměťové karty 4 GB Hodiny: reálný čas Vestavěná baterie, životnost 10 let Teplota okolí 0 50 C Přepravní teplota C Stupeň ochrany IP 20 Napájení 24 V AC Spotřeba energie 6 VA Hmotnost 0,9 kg Instalace DIN 35 mm (DIN lišta 35 mm) Teplotu vratu lze nastavit v osmi bodech, kdy každý bod odpovídá jedné teplotě teplonosné látky. Nastavení lze automaticky použít pro všechny stoupačky nebo lze pomocí nabídky funkce nastavení teploty vratu upravit nastavení pro každou stoupačku jednotlivě pomocí faktoru posunutí, který umožňuje křivku v každém bodě posunovat nahoru/dolů v rozsahu nastavení ±10 C. Teplota [ C] teplota teplonosné látky vratná teplota Venkovní teplota [ C] Obrázek 3 Grafy křivky vratné teploty 3

4 Nastavení Nejlepší výkonnost a účinnost jednotrubkového topného systému závisí na správném nastavení průtoku ventilu AB-QM a teploty regulátoru CCR3. Doporučuje se při nastavování dodržovat následující 3 kroky: 1. Nastavení ventilu AB-QM 2. Nastavení regulátoru CCR3 3. Ověření Účinnost jednotrubkového systému a tím i nastavení ventilu AB-QM a regulátoru CCR3 ovlivňují dva hlavní faktory: 1. Stav budovy, neboť renovace budovy je hlavní příčinou předimenzování topného systému. Pokud dojde k renovaci budovy (izolace stěn a střechy, nová okna), stávající topný systém se stane značně předimenzovaným. 2. Dynamický charakter topného zatížení, který se v budově nepředvídatelně mění v důsledku částečného zatížení, vnitřního nárůstu provozu a vlivu počasí. Poznámka: Po renovaci je jedním z možných kroků pro zlepšení účinnosti jednotrubkového topného systému provést optimalizaci (snížení) teploty vody na přívodu. Tento proces by měl brát v úvahu horší stav stoupaček (velké zatížení, špatná izolace atd.), což znamená, že u zbytku stoupaček zůstanou parametry představující přehřívání. Řešení AB-QTE umožňuje přizpůsobit jednotlivé parametry pro každou stoupačku, čímž dochází ke zvýšení účinnosti systému. 1. Nastavení ventilu AB-QM Požadované nastavení průtoku ventilu AB-QM je třeba provést před montáží pohonů. Protože nastavení ventilu AB-QM neovlivňuje nastavení teploty vratné vody, průtok lze upravit podle standardního doporučení nastavení AB-QM od 20 do 100 %. 2. Nastavení regulátoru CCR3 Nastavení teploty vratu se na regulátoru CCR3 provádí centrálně pro všechny stoupačky. Pro zjednodušení procesu nastavení je zapotřebí nastavit pouze 8 bodů teploty vratu, které odpovídají teplotě přívodu, např.: Teplota přívodu 40 C (požadovaná teplota vratu 38 C), teplota přívodu 45 C (požadovaná teplota vratu 40 C) atd. Tato nastavení platí pro stoupačky. Později lze v případě potřeby vybrat v nabídce možnost změny nastavení pro jednotlivé stoupačky. Hodnotu nastavení lze dle potřeby zvýšit nebo snížit. Tato možnost představuje snadné přizpůsobení stoupaček jednotlivým požadavkům. Další informace o výběru teploty pro nominální podmínky včetně metody dynamického faktoru najdete v datovém listu: VD.C6.U1,02 Danfoss 09/2010 Termostatické pohony QT, strana 6. Pro zjednodušení regulátor CCR3 nabízí výchozí nastavení (křivka nastavená z výroby), které je vhodné pro typické renovované systémy podle norem EN a ISO Ověření Výše dosažené energetické účinnosti řešení AB-QTE závisí na nastavení regulátoru CCR3. Pro dosažení nejlepších výsledků důrazně doporučujeme provádět ověřovací kontrolu instalace během prvních týdnů provozu. Snadný přístup k nastavení z jednoho centrálního místa (kde je instalován regulátor CCR3) umožňuje provádět změny bez dodatečných nákladů a úsilí. Montáž Pohony: podle datového listu: VD.JC.J3,02 Danfoss 01/2007 Čidla: podle datového listu: VD.74.I7,02 Danfoss 01/2007 Poznámka: Abyste kompenzovali dlouhou vzdálenost od čidla k regulátoru CCR3 (větší kabelový odpor může ovlivnit přesnost měření teploty), použijte korekční součinitele podle pokynů pro CCR3 uvedených v datovém listu VI.D3.A1,02, strana 7, body 32. Kabely kratší než 10 m (0,75 mm 2 ) a 15 m (1,00 mm 2 ) nepotřebují žádnou korekci. 4

5 Záznam dat (ukládání dat) měří teplotu s přesností: ±0,5 C. Rozlišení indikované teploty: přesnost: ± 0,1 C Všechny údaje se ukládají do souboru.txt a lze je přenést do souboru.xls. Příklad indikace teploty: SN: {072833} {066458} {008930} Údaje S0 S1 S2 S :13:38 48,6 52,6 50,3 53, :13:48 48,6 52,6 50,3 53, :17:15 48,6 52,6 50,3 53,2 Obrázek 4 Příklad záznamu teploty na kartu SD Každý regulátor CCR3 má individuální identifikační číselný kód. Tento kód sériového čísla generuje výrobce a obsahuje dvě série po šesti číslicích {072833} {066458}. Třetí číslo je kontrolní součet, který používá výrobce a servisní technik k ověření kódu. Tento součet umožňuje kontrolovat, zda byl systém upraven ručně. lze použít k záznamu teplot v jednotrubkovém topném systému. Teplotu měří teplotní čidla PT 1000 instalovaná na stoupačkách. Pokud je regulátor CCR3 používán výhradně k záznamu teplot, není potřeba na ventil AB-QM instalovat pohony. Intervaly času vzorkování (sběru dat) lze nastavit na klávesnici regulátoru od 10 sekund do 4 hodin. Data se ukládají na paměťovou kartu SD. Doba sbírání dat závisí na kapacitě paměťové karty a na intervalu vzorkování. Několik příkladů doby sbírání dat je uvedeno v tabulce níže. Paměťová karta SD je přiložena k regulátoru CCR3. Paměťová karta SD s kapacitou 2 GB umožňuje ukládat data po dobu 6 let při intervalu vzorkování 5 minut na 16 stoupačkách. Data se ukládají v textovém formátu (*.txt) a lze je číst na běžném počítači. Abyste mohli číst data z paměťové karty, potřebujete mít v počítači nainstalovanou standardní čtečku karet SD nebo můžete použít adaptér SD/USB. Data lze importovat do tabulky a graficky je zpracovat, např. ve formě grafů. Uložená data nejsou nijak kódována. Při každém uložení se pouze zapisuje kontrolní součet pro ověření dat. 5

6 Elektrické zapojení Výstup: pohony 1-8 Triakový výstup Teplotní čidla S1-S8 tepl. čidlo S0 RS 485 Fbus ModBus do BMS C V1 V2 V3 V4 V5 V6 V7 V8 M S1 S2 S3 S4 S5 S6 S7 S8 S0 M B1 M B2 M M A B CCR3 REGULÁTOR C V9 V10 V11 V12 V13 V14 V15 V16 M S9 S10 S11 S12 S13 S14 S15 S16 C NC NO T1 T2 0V 0V 24V SIGNĀLS Výstup: pohony 9-16 Triakový výstup Teplotní čidla S9-S16 Napájecí napětí24 VAC Obrázek 5 Elektrické zapojení Rozměry a instalace 158.5mm 58 mm 31 mm 10 CCR3 - CONTROLLER 90 mm 90 mm 35 mm 35 mm 62 mm SD FLASH CARD Neinstalujte nebo neodebírejte SD kartu pokud je přístroj pod napětím. Obrázek 6 Rozměry a instalace na DIN nosník 35 mm 6

7 7

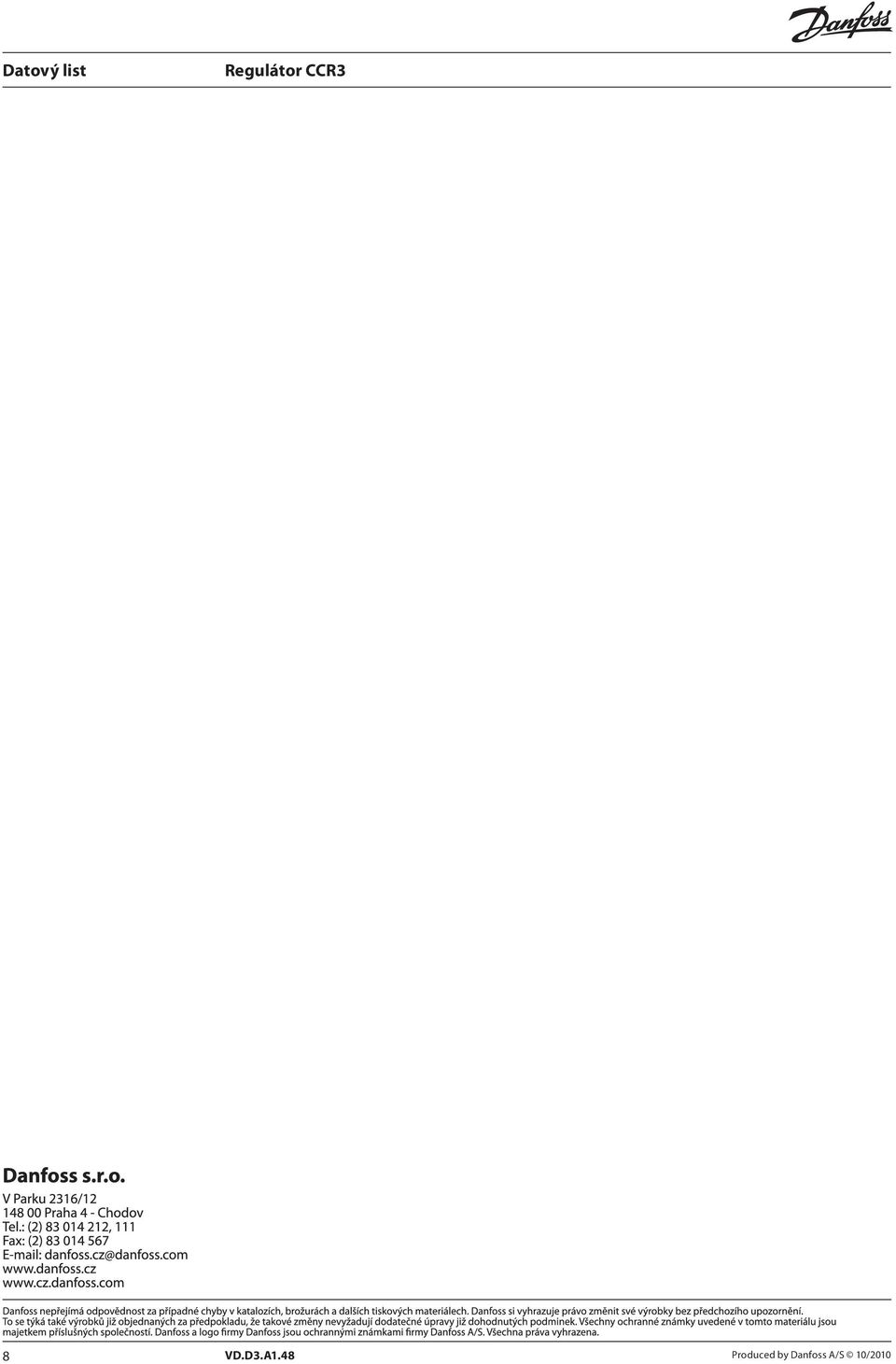

8 8 VD.D3.A1.48 Produced by Danfoss A/S 10/2010
