Elektroměr E570 2G GSM/GPRS pro připojení k transformátoru 3fázový

Transkript

1 Elektroměry IEC/MID Pro průmysl a obchod ZMY/ZFY405CW1, ZMY/ZFY410CW1 Elektroměr E570 2G GSM/GPRS pro připojení k transformátoru 3fázový Technické údaje E570 je inteligentní 4- a 3vodičový elektroměr pro připojení k transformátoru, určený pro nové energetické trhy. Nabízí spolehlivý provoz a všestranné využití. Kompatibilita s 2G GSM/GPRS umožňuje snadnou integraci do systémů AMM. Elektroměr E570 je vybaven integrovanou podporou sběru multienergetických dat a nabízí standardní otevřené rozhraní Datum: Název souboru: D E570 ZxY400CW1 2G GSMGPRS 3-phase Technical Data en f.docx

2 2/8 Historie změn Verze Datum Poznámky a První vydání. b Aktualizovaný snímek na obálce. Zdokonalené krytí IP54. c Aktualizovaná titulní strana dokumentu. d Aktualizovaný titul a popis dokumentu. Aktualizované údaje kabelové sběrnice M-Bus. e Odstraněno: HAN (domácí počítačová síť). Doplněna data R&TTE. f Aktualizované třídy přesnosti jalového výkonu. Přestože jsou informace obsažené v tomto dokumentu uvedeny v dobré víře a považovány za správné, společnost Landis+Gyr (včetně přidružených společností, zástupců a zaměstnanců) nepřijímá žádnou odpovědnost za jakékoli chyby, nepřesnosti nebo neúplnost informací, které se týkají produktu. Společnost Landis+Gyr neposkytuje žádné záruky ani garance výkonu, kvality, trvanlivosti nebo vhodnosti produktu pro určitý účel. Společnost Landis+Gyr v plném rozsahu povoleném zákonem nepřijímá (1) žádnou odpovědnost vyplývající z použití produktu, (2) žádnou odpovědnost, včetně, ale nikoli výhradně, odpovědnosti za jakékoli specifické, následné a nepřímé škody, a (3) neposkytuje žádné výslovné ani předpokládané záruky, včetně, ale nikoli výhradně, záruk vztahujících se k obchodovatelnosti a vhodnosti pro určitý účel. Informace obsažené v tomto dokumentu jsou přísně důvěrné a jsou určeny výhradně pro adresáta. Neautorizované použití, zveřejnění, kopírování, úpravy nebo distribuce tohoto dokumentu nebo jeho obsahu je přísně zakázáno a může být protiprávní. Všechny informace o produktu mohou být bez předchozího upozornění změněny.

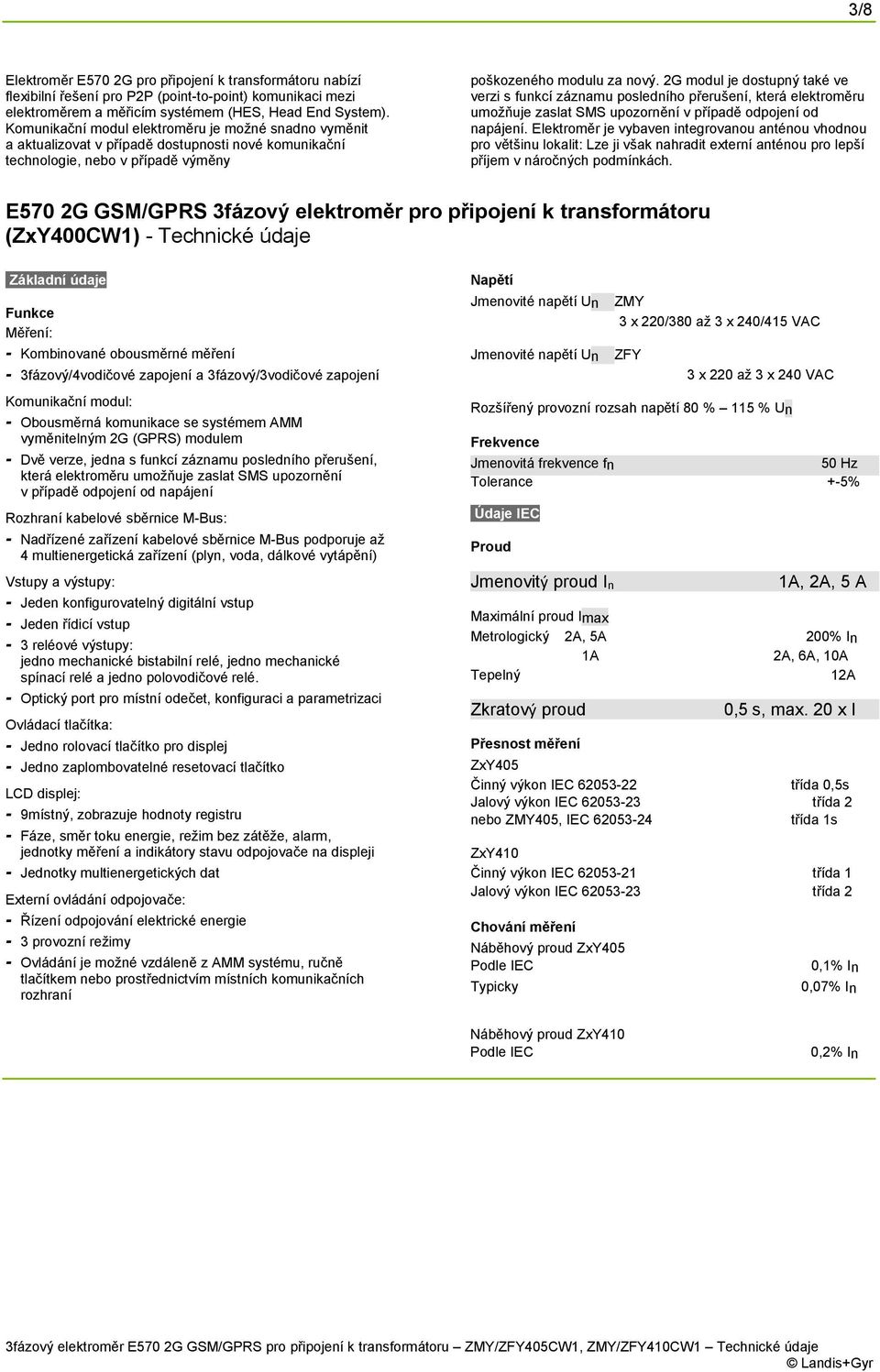

3 3/8 Elektroměr E570 2G pro připojení k transformátoru nabízí flexibilní řešení pro P2P (point-to-point) komunikaci mezi elektroměrem a měřicím systémem (HES, Head End System). Komunikační modul elektroměru je možné snadno vyměnit a aktualizovat v případě dostupnosti nové komunikační technologie, nebo v případě výměny poškozeného modulu za nový. 2G modul je dostupný také ve verzi s funkcí záznamu posledního přerušení, která elektroměru umožňuje zaslat SMS upozornění v případě odpojení od napájení. Elektroměr je vybaven integrovanou anténou vhodnou pro většinu lokalit: Lze ji však nahradit externí anténou pro lepší příjem v náročných podmínkách. E570 2G GSM/GPRS 3fázový elektroměr pro připojení k transformátoru (ZxY400CW1) - Technické údaje Základní údaje Funkce Měření: - Kombinované obousměrné měření - 3fázový/4vodičové zapojení a 3fázový/3vodičové zapojení Komunikační modul: - Obousměrná komunikace se systémem AMM vyměnitelným 2G (GPRS) modulem - Dvě verze, jedna s funkcí záznamu posledního přerušení, která elektroměru umožňuje zaslat SMS upozornění v případě odpojení od napájení Rozhraní kabelové sběrnice M-Bus: - Nadřízené zařízení kabelové sběrnice M-Bus podporuje až 4 multienergetická zařízení (plyn, voda, dálkové vytápění) Vstupy a výstupy: - Jeden konfigurovatelný digitální vstup - Jeden řídicí vstup - 3 reléové výstupy: jedno mechanické bistabilní relé, jedno mechanické spínací relé a jedno polovodičové relé. - Optický port pro místní odečet, konfiguraci a parametrizaci Ovládací tlačítka: - Jedno rolovací tlačítko pro displej - Jedno zaplombovatelné resetovací tlačítko LCD displej: - 9místný, zobrazuje hodnoty registru - Fáze, směr toku energie, režim bez zátěže, alarm, jednotky měření a indikátory stavu odpojovače na displeji - Jednotky multienergetických dat Externí ovládání odpojovače: - Řízení odpojování elektrické energie - 3 provozní režimy - Ovládání je možné vzdáleně z AMM systému, ručně tlačítkem nebo prostřednictvím místních komunikačních rozhraní Napětí Jmenovité napětí Un Jmenovité napětí Un ZMY 3 x 220/380 až 3 x 240/415 VAC ZFY 3 x 220 až 3 x 240 VAC Rozšířený provozní rozsah napětí 80 % 115 % Un Frekvence Jmenovitá frekvence fn 50 Hz Tolerance +-5% Údaje IEC Proud Jmenovitý proud I n Maximální proud Imax Metrologický 2A, 5A 200% In 1A 2A, 6A, 10A Tepelný 12A Zkratový proud Přesnost měření ZxY405 Činný výkon IEC třída 0,5s Jalový výkon IEC třída 2 nebo ZMY405, IEC třída 1s ZxY410 Činný výkon IEC třída 1 Jalový výkon IEC třída 2 Chování měření Náběhový proud ZxY405 Podle IEC icky 1A, 2A, 5 A 0,5 s, max. 20 x I 0,1% In 0,07% In Náběhový proud ZxY410 Podle IEC 0,2% In

4 4/8 icky 0,14% In Spuštění elektroměru je řízeno náběhovým výkonem a ne náběhovým proudem. Náběhový výkon pro M-zapojení Jmenovité napětí x náběhový proud Náběhový výkon pro F-zapojení fáze Jmenovité napětí x 3 Údaje MID Proud (pro třídy B a C) Jmenovitý proud I n Jmenovitý proud I n Přechodný proud I n Maximální proud I n jedna fáze všechny Přesnost měření EN ZxY400CP1 Chování měření Náběhový proud Ist Třída B: Ist Třída C: Ist Všeobecné údaje Provozní chování Odpojení napětí (odpojení napájení) Napětí (pro Un=230/400 V) Doba překlenutí 1,0 A, 5,0 A 0,01 A, 0,05 A 0,05 A, 0,25 A 2,0 A, 10,0 A třídy B a C 0,002 A, 0,01 A 0,001 A, 0,005 A < 170 V 0,5 s Provoz elektroměru 40 C až +70 C Se záznamem posledního přerušení 40 C až +55 C Provoz LCD displeje 20 C až +70 C Skladování 40 C až +85 C Teplotní koeficient Rozsah 40 C až +70 C Průměrná hodnota (typicky) 0,01% na K At cos =1 (z 0,05 Ib až Imax) 0,02% na K At cos =0,5 (z 0,1 Ib až Imax) 0,03% na K Krytí dle IEC IP 54 Elektromagnetická kompatibilita Elektrostatické výboje podle IEC Kontaktní výboj Vzduchový výboj 8 kv 15 kv Odolnost vůči rušení šířenému vedením 2 až 150 khz podle CENELEC TR Elektromagnetická RF pole podle IEC MHz až 2 GHz 10 a 30 V/m Směrnice R&TTE 1999/5/EC R&TTE článek ETSI EN v9.0.2 R&TTE článek 3.1b - ETSI EN v ETSI EN v1.3.1 Zdraví R&TTE článek 3.1a - EN 62311:2008 Bezpečnost IEC EN :2003 (Vybavení pro měření elektrické energie) Obnovení napětí (připojení napájení) Pohotovostní funkce 3 fáze Pohotovostní funkce 1 fáze Detekce směru toku energie / fázové napětí Napětí Spotřeba energie Spotřeba energie v napěťovém obvodu Činný výkon při Un (typicky) Zdánlivý výkon při Un (typicky) Spotřeba energie v proudovém obvodu Zdánlivý výkon při 5 A (typicky) Zdánlivý výkon při 1 A (typicky) < 3 s < 5 s < 3 s > 176 V za fázi 0,7 W 1,0 VA 0,02 VA 0,01 VA Potlačení rádiových rušení podle IEC/CISPR 22 Odolnost proti rychlým přechodovým jevům a skupinám impulzů podle IEC Proudové a napěťové obvody pod zátěží podle IEC kv Pomocné obvody > 40 V 1 kv Odolnost rázovému pulzu podle IEC Proudové a napěťové obvody 4 kv Pomocné obvody > 40 V 1 kv Elektrická izolační pevnost třída B Vlivy prostředí Teplotní rozsah dle IEC Elektrická izolační pevnost dobu 1 min. Impulzní napětí 1.2/50 s Pomocné obvody podle IEC kv při 50 Hz /min 6 kv

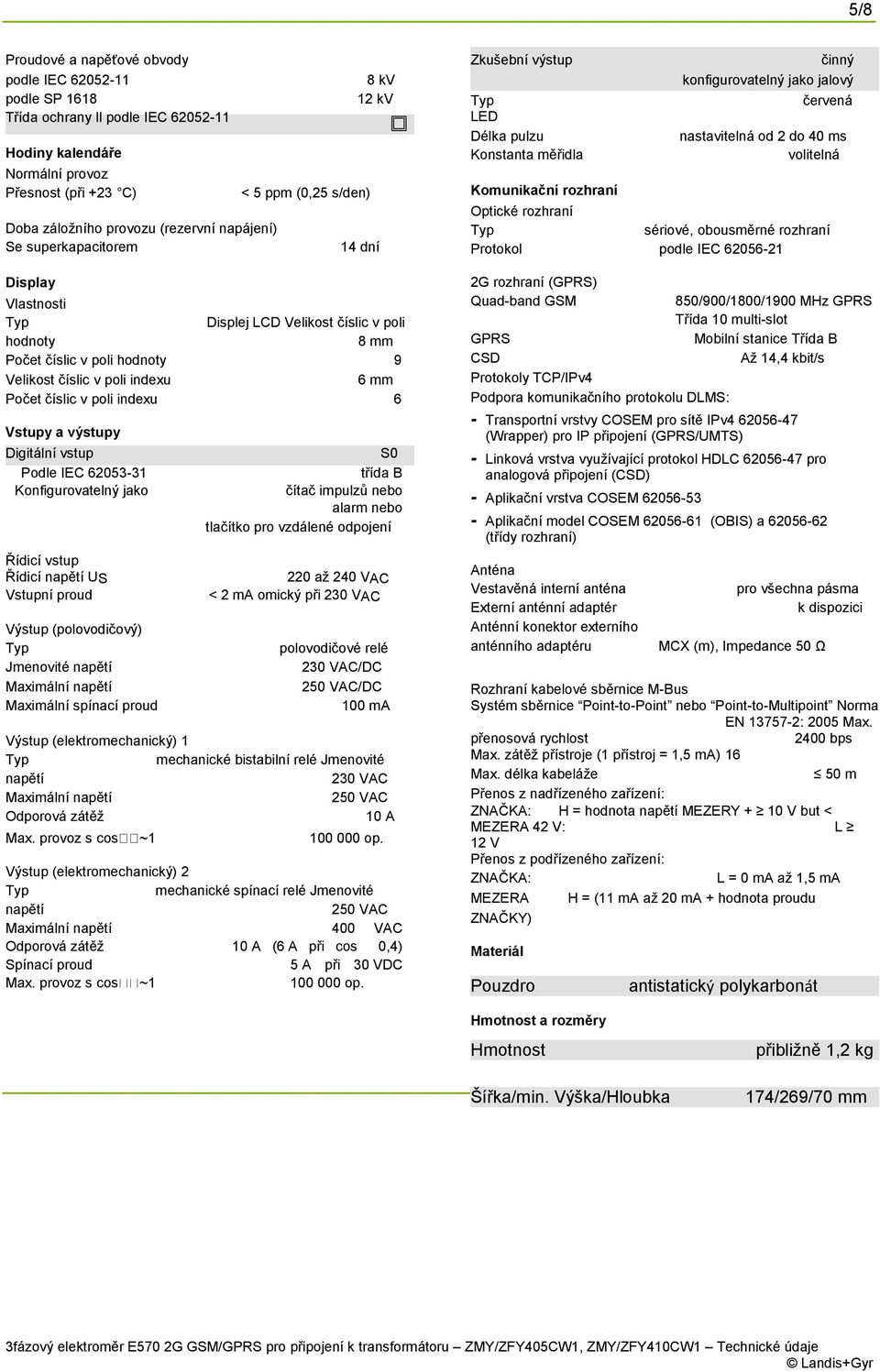

5 5/8 Proudové a napěťové obvody podle IEC podle SP 1618 Třída ochrany ll podle IEC Hodiny kalendáře Normální provoz Přesnost (při +23 C) Doba záložního provozu (rezervní napájení) Se superkapacitorem Display < 5 ppm (0,25 s/den) 8 kv 12 kv 14 dní Vlastnosti Displej LCD Velikost číslic v poli hodnoty 8 mm Počet číslic v poli hodnoty 9 Velikost číslic v poli indexu 6 mm Počet číslic v poli indexu 6 Vstupy a výstupy Digitální vstup Podle IEC Konfigurovatelný jako Řídicí vstup Řídicí napětí US Vstupní proud Výstup (polovodičový) Jmenovité napětí Maximální napětí Maximální spínací proud S0 třída B čítač impulzů nebo alarm nebo tlačítko pro vzdálené odpojení 220 až 240 VAC < 2 ma omický při 230 VAC polovodičové relé 230 VAC/DC 250 VAC/DC 100 ma Výstup (elektromechanický) 1 mechanické bistabilní relé Jmenovité napětí 230 VAC Maximální napětí 250 VAC Odporová zátěž 10 A Max. provoz s cos ~ op. Výstup (elektromechanický) 2 mechanické spínací relé Jmenovité napětí 250 VAC Maximální napětí 400 VAC Odporová zátěž 10 A (6 A při cos 0,4) Spínací proud 5 A při 30 VDC Max. provoz s cos ~ op. Zkušební výstup LED Délka pulzu Konstanta měřidla Komunikační rozhraní činný konfigurovatelný jako jalový červená nastavitelná od 2 do 40 ms volitelná Optické rozhraní sériové, obousměrné rozhraní Protokol podle IEC G rozhraní (GPRS) Quad-band GSM 850/900/1800/1900 MHz GPRS Třída 10 multi-slot Mobilní stanice Třída B Až 14,4 kbit/s GPRS CSD Protokoly TCP/IPv4 Podpora komunikačního protokolu DLMS: - Transportní vrstvy COSEM pro sítě IPv (Wrapper) pro IP připojení (GPRS/UMTS) - Linková vrstva využívající protokol HDLC pro analogová připojení (CSD) - Aplikační vrstva COSEM Aplikační model COSEM (OBIS) a (třídy rozhraní) Anténa Vestavěná interní anténa Externí anténní adaptér Anténní konektor externího anténního adaptéru pro všechna pásma k dispozici MCX (m), Impedance 50 Ω Rozhraní kabelové sběrnice M-Bus Systém sběrnice Point-to-Point nebo Point-to-Multipoint Norma EN : 2005 Max. přenosová rychlost 2400 bps Max. zátěž přístroje (1 přístroj = 1,5 ma) 16 Max. délka kabeláže 50 m Přenos z nadřízeného zařízení: ZNAČKA: H = hodnota napětí MEZERY + 10 V but < MEZERA 42 V: L 12 V Přenos z podřízeného zařízení: ZNAČKA: L = 0 ma až 1,5 ma MEZERA H = (11 ma až 20 ma + hodnota proudu ZNAČKY) Materiál Pouzdro antistatický polykarbonát Hmotnost a rozměry Hmotnost Šířka/min. Výška/Hloubka přibližně 1,2 kg 174/269/70 mm

6 6/8 Rozměry (s krytem svorek) Rozměry připojovacích svorek

7 7/8 ové označení E570 Příklad sítě připojení 3fázový 4vodičový (zapojení M) 3fázový 3vodičový (zapojení F) Připojení k transf. (3f) Třída přesnosti činného výkonu Měřené hodnoty Činný výkon, obousměr. Činný a jalový výkon Syst. komunikace Uživ. rozhrraní Optický port Možnosti rozšíření portu Kabelová sb. M-Bus Možn. Vstup/výstup 1 SO vstup, 1 řídicí vstup/ 1 bistabilní relé (10A), 1 spínací mech. Relé, 1 polovod. Relé (100mA) * Třída přesnosti činného výkonu: ZMY400 IEC třída 2 nebo třída 1s; ZFY400 IEC třída2. Dostupné moduly Bez alarmu poslední mezery S alarmem poslední mezery
