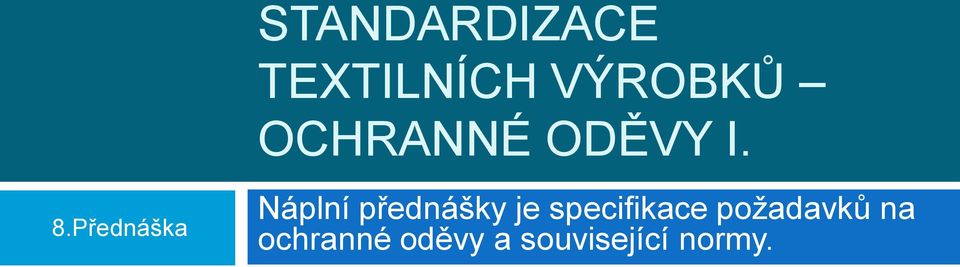

1 STANDARDIZACE TEXTILNÍCH VÝROBKŮ OCHRANNÉ ODĚVY I. 8.Přednáška Náplní přednášky je specifikace požadavků na ochranné oděvy a související normy.

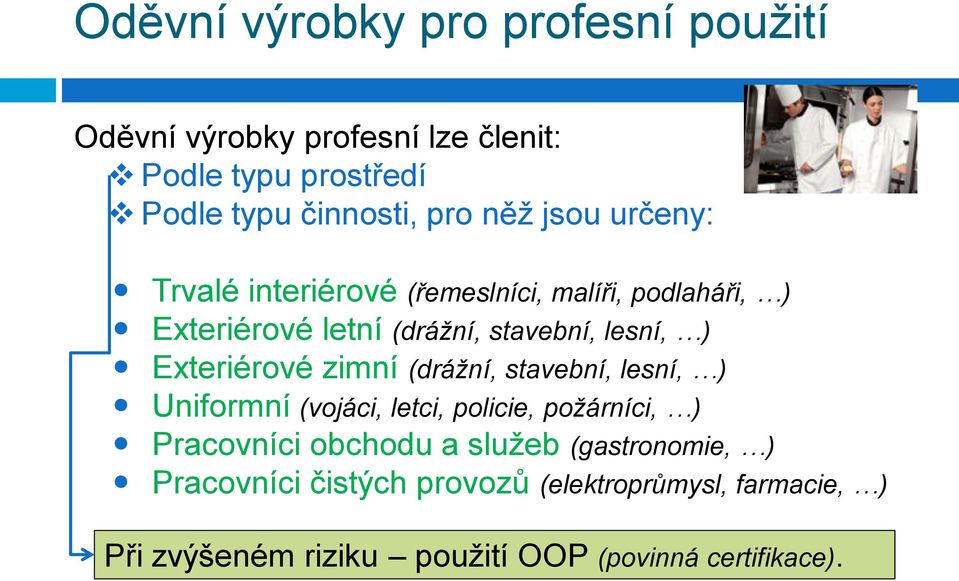

2 Oděvní výrobky pro profesní použití Oděvní výrobky profesní lze členit: Podle typu prostředí Podle typu činnosti, pro něž jsou určeny: Trvalé interiérové (řemeslníci, malíři, podlaháři, ) Exteriérové letní (drážní, stavební, lesní, ) Exteriérové zimní (drážní, stavební, lesní, ) Uniformní (vojáci, letci, policie, požárníci, ) Pracovníci obchodu a služeb (gastronomie, ) Pracovníci čistých provozů (elektroprůmysl, farmacie, ) Při zvýšeném riziku použití OOP (povinná certifikace).

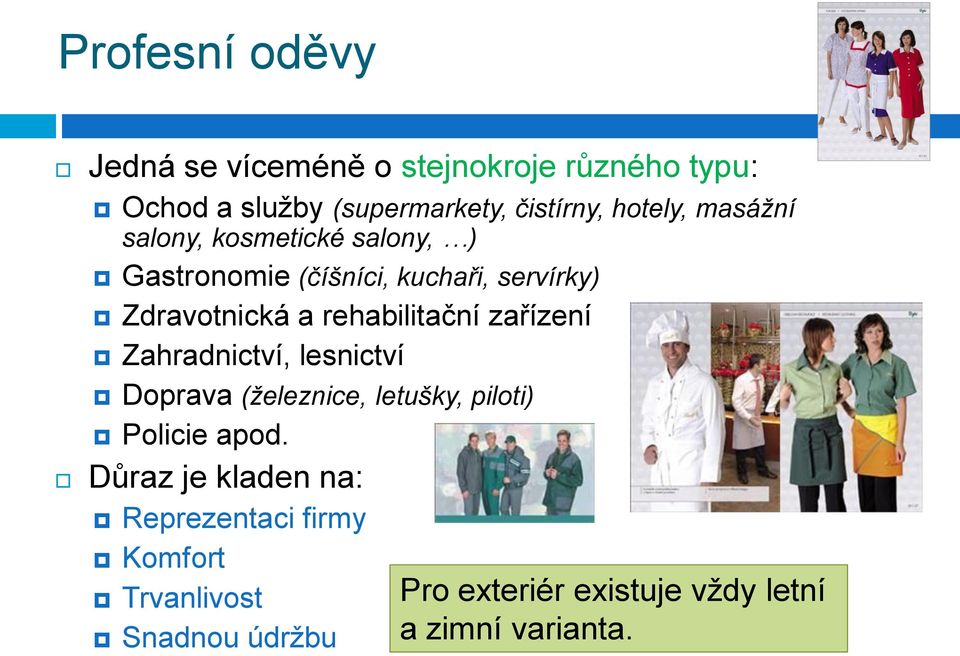

3 Profesní oděvy Jedná se víceméně o stejnokroje různého typu: Ochod a služby (supermarkety, čistírny, hotely, masážní salony, kosmetické salony, ) Gastronomie (číšníci, kuchaři, servírky) Zdravotnická a rehabilitační zařízení Zahradnictví, lesnictví Doprava (železnice, letušky, piloti) Policie apod. Důraz je kladen na: Reprezentaci firmy Komfort Trvanlivost Snadnou údržbu Pro exteriér existuje vždy letní a zimní varianta.

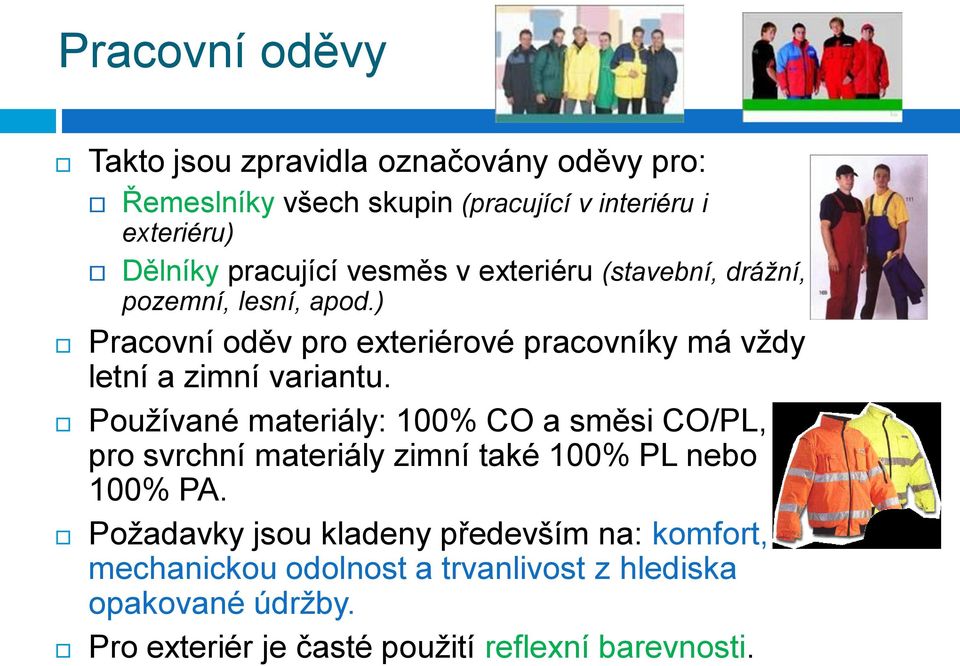

4 Pracovní oděvy Takto jsou zpravidla označovány oděvy pro: Řemeslníky všech skupin (pracující v interiéru i exteriéru) Dělníky pracující vesměs v exteriéru (stavební, drážní, pozemní, lesní, apod.) Pracovní oděv pro exteriérové pracovníky má vždy letní a zimní variantu. Používané materiály: 100% CO a směsi CO/PL, pro svrchní materiály zimní také 100% PL nebo 100% PA. Požadavky jsou kladeny především na: komfort, mechanickou odolnost a trvanlivost z hlediska opakované údržby. Pro exteriér je časté použití reflexní barevnosti.

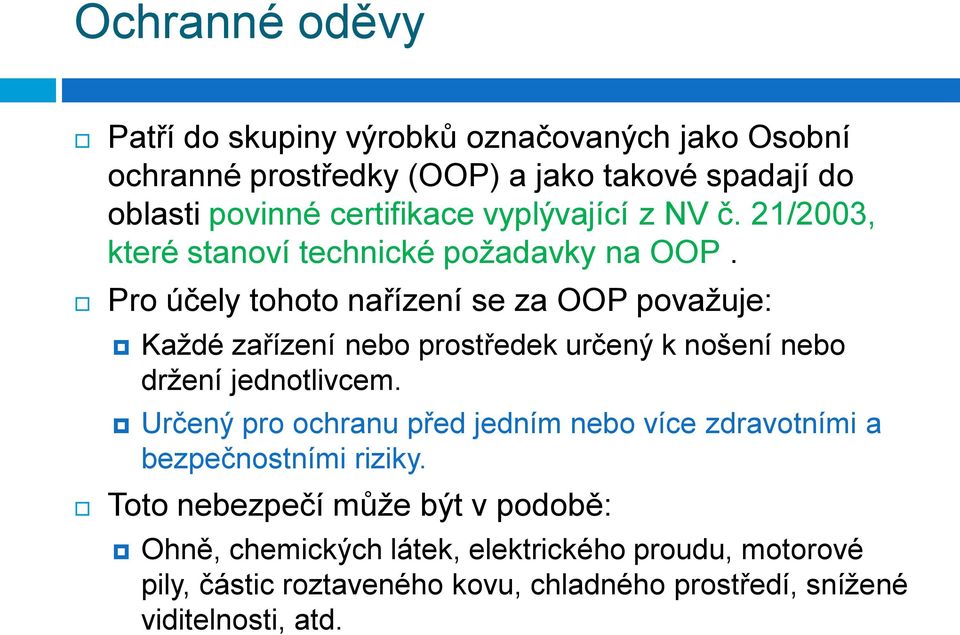

5 Ochranné oděvy Patří do skupiny výrobků označovaných jako Osobní ochranné prostředky (OOP) a jako takové spadají do oblasti povinné certifikace vyplývající z NV č. 21/2003, které stanoví technické požadavky na OOP. Pro účely tohoto nařízení se za OOP považuje: Každé zařízení nebo prostředek určený k nošení nebo držení jednotlivcem. Určený pro ochranu před jedním nebo více zdravotními a bezpečnostními riziky. Toto nebezpečí může být v podobě: Ohně, chemických látek, elektrického proudu, motorové pily, částic roztaveného kovu, chladného prostředí, snížené viditelnosti, atd.

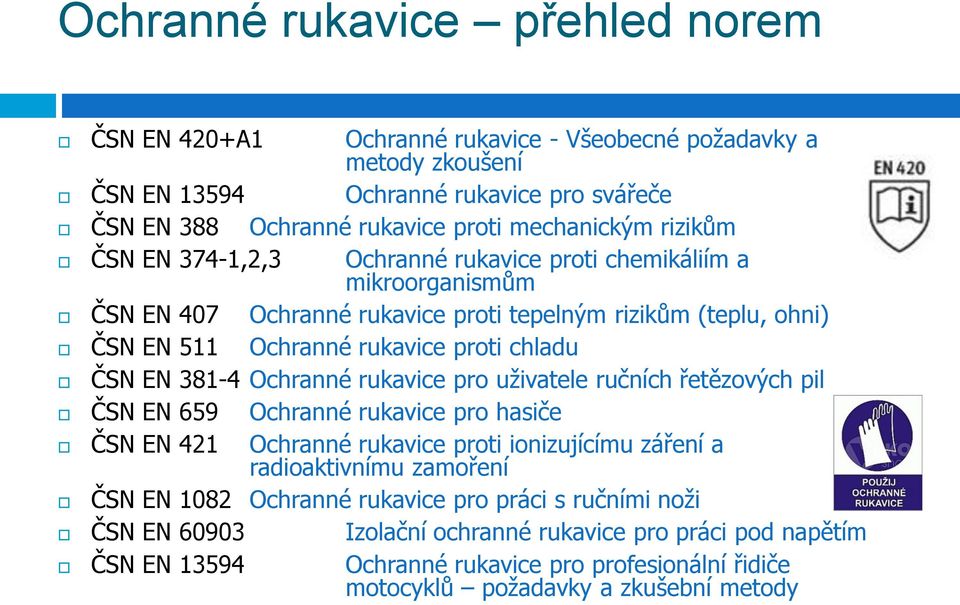

6 Ochranné rukavice přehled norem ČSN EN 420+A1 Ochranné rukavice - Všeobecné požadavky a metody zkoušení ČSN EN Ochranné rukavice pro svářeče ČSN EN 388 Ochranné rukavice proti mechanickým rizikům ČSN EN 374-1,2,3 Ochranné rukavice proti chemikáliím a mikroorganismům ČSN EN 407 Ochranné rukavice proti tepelným rizikům (teplu, ohni) ČSN EN 511 Ochranné rukavice proti chladu ČSN EN Ochranné rukavice pro uživatele ručních řetězových pil ČSN EN 659 Ochranné rukavice pro hasiče ČSN EN 421 Ochranné rukavice proti ionizujícímu záření a radioaktivnímu zamoření ČSN EN 1082 Ochranné rukavice pro práci s ručními noži ČSN EN Izolační ochranné rukavice pro práci pod napětím ČSN EN Ochranné rukavice pro profesionální řidiče motocyklů požadavky a zkušební metody

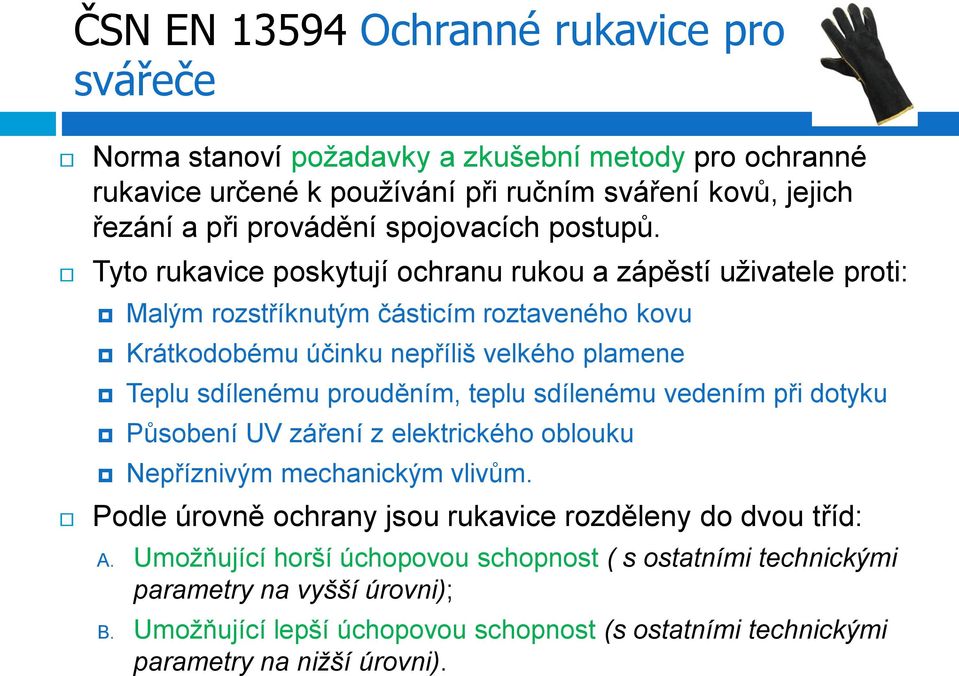

7 ČSN EN Ochranné rukavice pro svářeče Norma stanoví požadavky a zkušební metody pro ochranné rukavice určené k používání při ručním sváření kovů, jejich řezání a při provádění spojovacích postupů. Tyto rukavice poskytují ochranu rukou a zápěstí uživatele proti: Malým rozstříknutým částicím roztaveného kovu Krátkodobému účinku nepříliš velkého plamene Teplu sdílenému prouděním, teplu sdílenému vedením při dotyku Působení UV záření z elektrického oblouku Nepříznivým mechanickým vlivům. Podle úrovně ochrany jsou rukavice rozděleny do dvou tříd: A. Umožňující horší úchopovou schopnost ( s ostatními technickými parametry na vyšší úrovni); B. Umožňující lepší úchopovou schopnost (s ostatními technickými parametry na nižší úrovni).

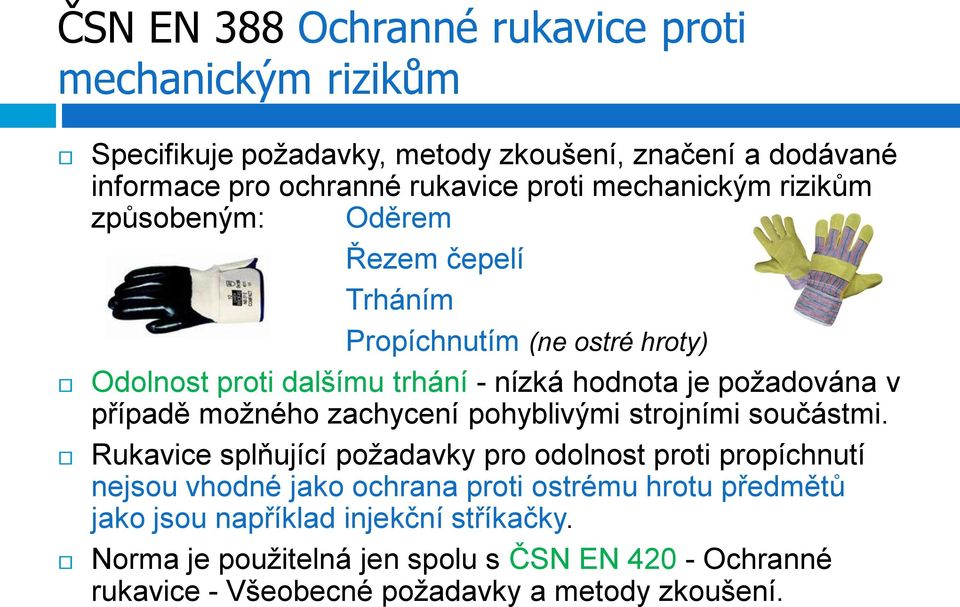

8 ČSN EN 388 Ochranné rukavice proti mechanickým rizikům Specifikuje požadavky, metody zkoušení, značení a dodávané informace pro ochranné rukavice proti mechanickým rizikům způsobeným: Oděrem Řezem čepelí Trháním Propíchnutím (ne ostré hroty) Odolnost proti dalšímu trhání - nízká hodnota je požadována v případě možného zachycení pohyblivými strojními součástmi. Rukavice splňující požadavky pro odolnost proti propíchnutí nejsou vhodné jako ochrana proti ostrému hrotu předmětů jako jsou například injekční stříkačky. Norma je použitelná jen spolu s ČSN EN Ochranné rukavice - Všeobecné požadavky a metody zkoušení.

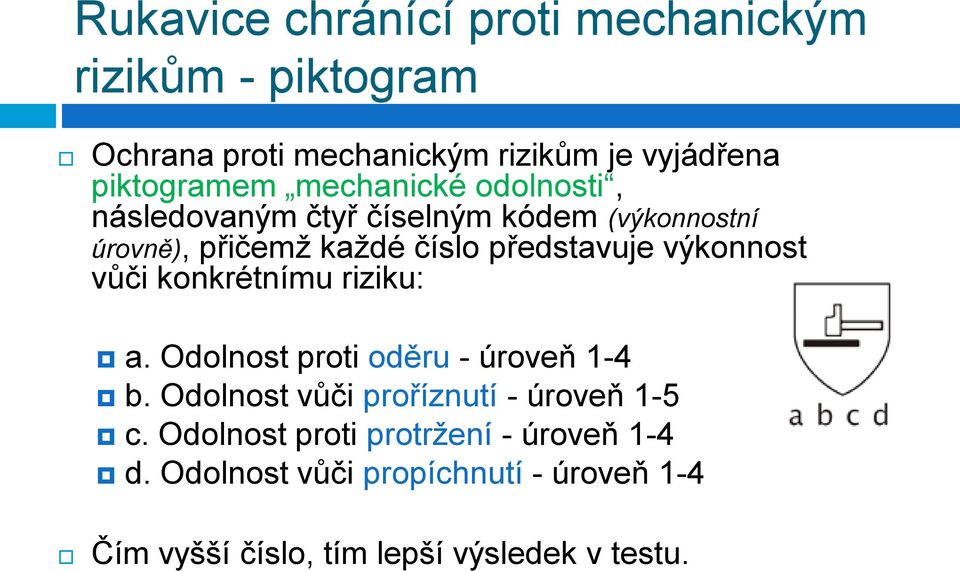

9 Rukavice chránící proti mechanickým rizikům - piktogram Ochrana proti mechanickým rizikům je vyjádřena piktogramem mechanické odolnosti, následovaným čtyř číselným kódem (výkonnostní úrovně), přičemž každé číslo představuje výkonnost vůči konkrétnímu riziku: a. Odolnost proti oděru - úroveň 1-4 b. Odolnost vůči proříznutí - úroveň 1-5 c. Odolnost proti protržení - úroveň 1-4 d. Odolnost vůči propíchnutí - úroveň 1-4 Čím vyšší číslo, tím lepší výsledek v testu.

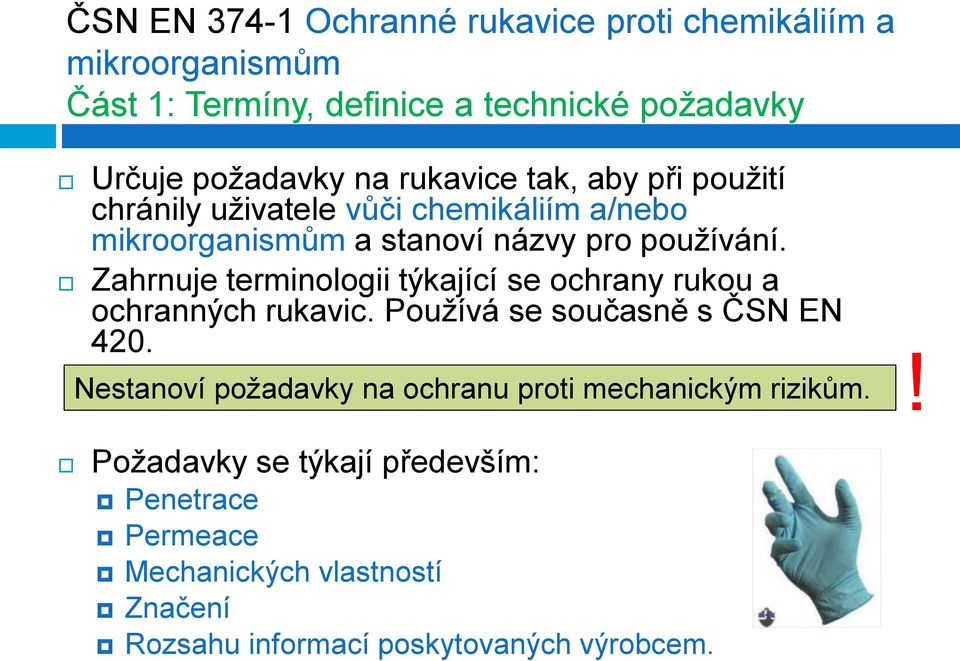

10 ČSN EN Ochranné rukavice proti chemikáliím a mikroorganismům Část 1: Termíny, definice a technické požadavky Určuje požadavky na rukavice tak, aby při použití chránily uživatele vůči chemikáliím a/nebo mikroorganismům a stanoví názvy pro používání. Zahrnuje terminologii týkající se ochrany rukou a ochranných rukavic. Používá se současně s ČSN EN 420.! Nestanoví požadavky na ochranu proti mechanickým rizikům. Požadavky se týkají především: Penetrace Permeace Mechanických vlastností Značení Rozsahu informací poskytovaných výrobcem.

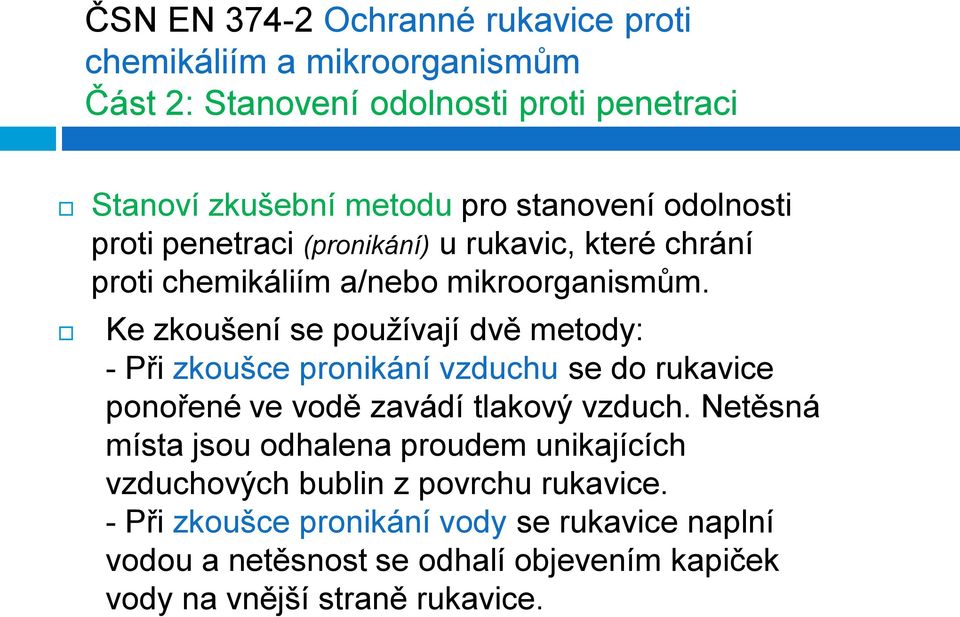

11 ČSN EN Ochranné rukavice proti chemikáliím a mikroorganismům Část 2: Stanovení odolnosti proti penetraci Stanoví zkušební metodu pro stanovení odolnosti proti penetraci (pronikání) u rukavic, které chrání proti chemikáliím a/nebo mikroorganismům. Ke zkoušení se používají dvě metody: - Při zkoušce pronikání vzduchu se do rukavice ponořené ve vodě zavádí tlakový vzduch. Netěsná místa jsou odhalena proudem unikajících vzduchových bublin z povrchu rukavice. - Při zkoušce pronikání vody se rukavice naplní vodou a netěsnost se odhalí objevením kapiček vody na vnější straně rukavice.

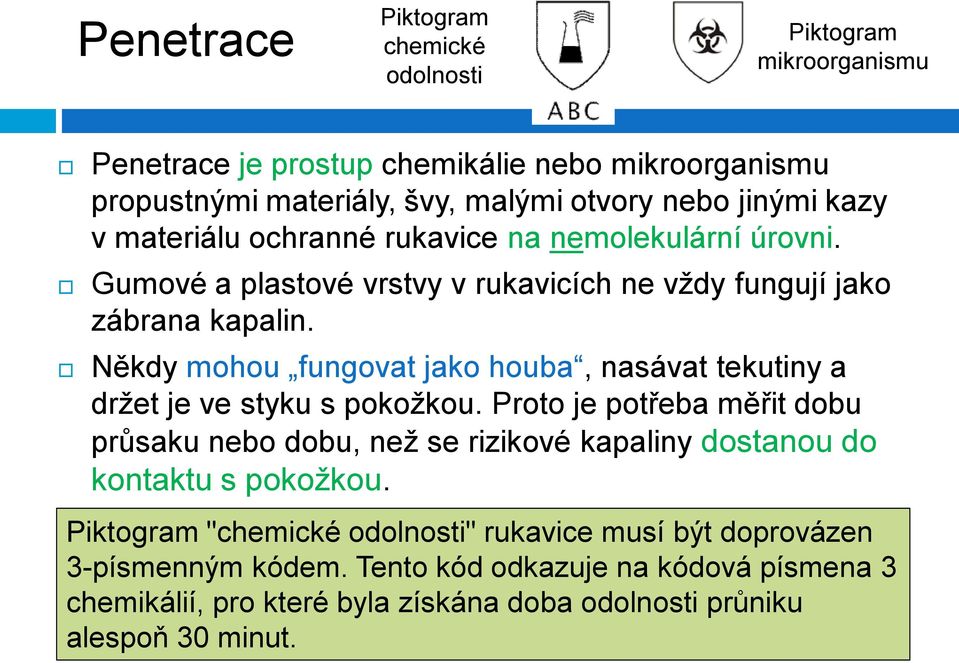

12 Penetrace Piktogram chemické odolnosti Piktogram mikroorganismu Penetrace je prostup chemikálie nebo mikroorganismu propustnými materiály, švy, malými otvory nebo jinými kazy v materiálu ochranné rukavice na nemolekulární úrovni. Gumové a plastové vrstvy v rukavicích ne vždy fungují jako zábrana kapalin. Někdy mohou fungovat jako houba, nasávat tekutiny a držet je ve styku s pokožkou. Proto je potřeba měřit dobu průsaku nebo dobu, než se rizikové kapaliny dostanou do kontaktu s pokožkou. Piktogram "chemické odolnosti" rukavice musí být doprovázen 3-písmenným kódem. Tento kód odkazuje na kódová písmena 3 chemikálií, pro které byla získána doba odolnosti průniku alespoň 30 minut.

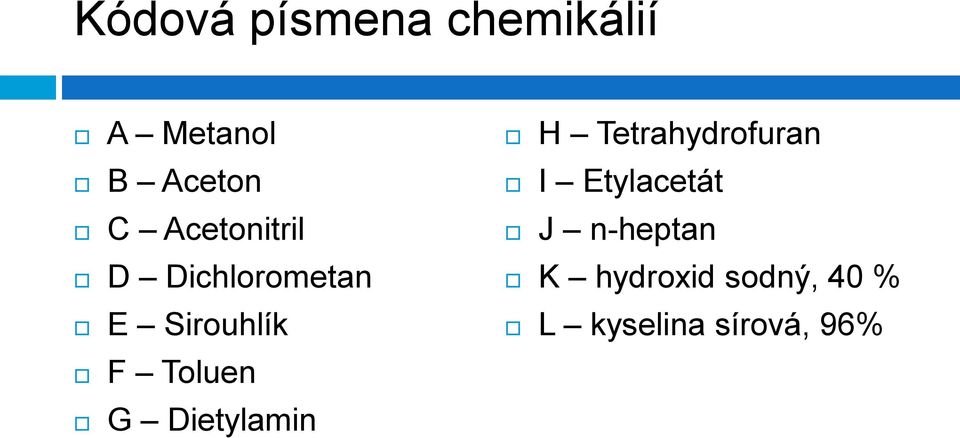

13 Kódová písmena chemikálií A Metanol B Aceton C Acetonitril D Dichlorometan E Sirouhlík F Toluen G Dietylamin H Tetrahydrofuran I Etylacetát J n-heptan K hydroxid sodný, 40 % L kyselina sírová, 96%

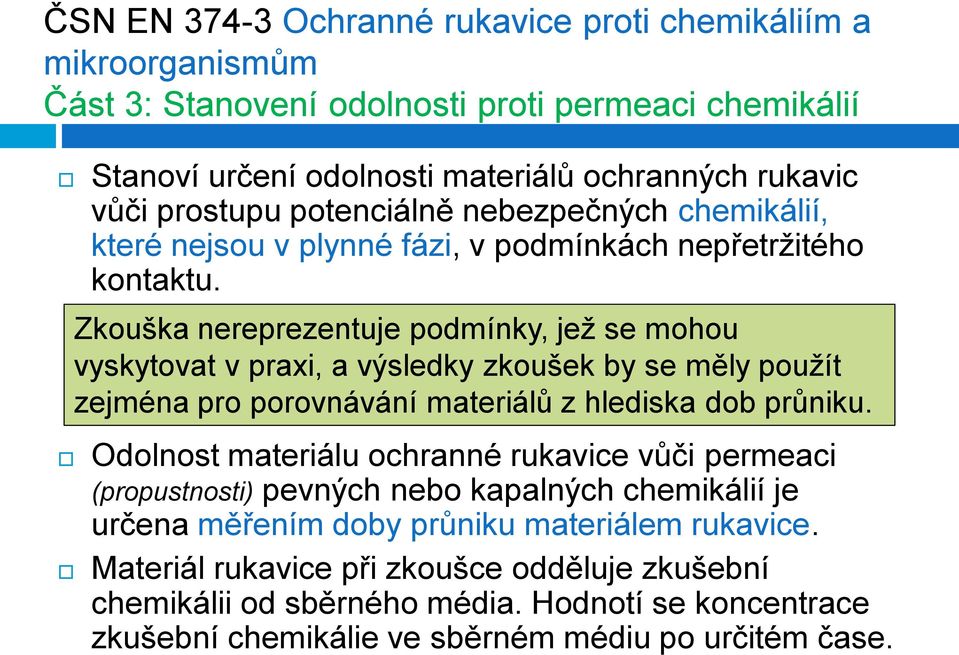

14 ČSN EN Ochranné rukavice proti chemikáliím a mikroorganismům Část 3: Stanovení odolnosti proti permeaci chemikálií Stanoví určení odolnosti materiálů ochranných rukavic vůči prostupu potenciálně nebezpečných chemikálií, které nejsou v plynné fázi, v podmínkách nepřetržitého kontaktu. Zkouška nereprezentuje podmínky, jež se mohou vyskytovat v praxi, a výsledky zkoušek by se měly použít zejména pro porovnávání materiálů z hlediska dob průniku. Odolnost materiálu ochranné rukavice vůči permeaci (propustnosti) pevných nebo kapalných chemikálií je určena měřením doby průniku materiálem rukavice. Materiál rukavice při zkoušce odděluje zkušební chemikálii od sběrného média. Hodnotí se koncentrace zkušební chemikálie ve sběrném médiu po určitém čase.

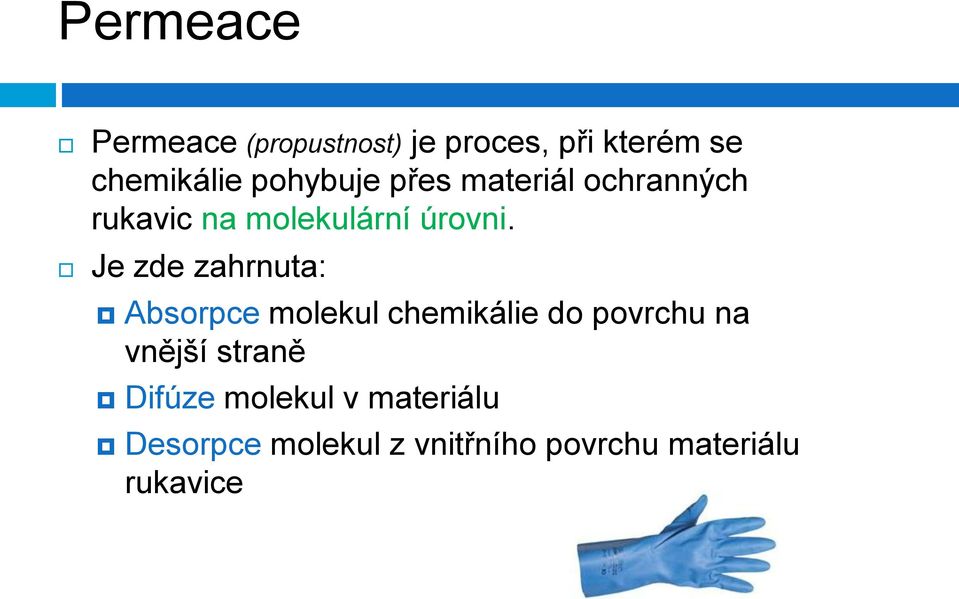

15 Permeace Permeace (propustnost) je proces, při kterém se chemikálie pohybuje přes materiál ochranných rukavic na molekulární úrovni. Je zde zahrnuta: Absorpce molekul chemikálie do povrchu na vnější straně Difúze molekul v materiálu Desorpce molekul z vnitřního povrchu materiálu rukavice

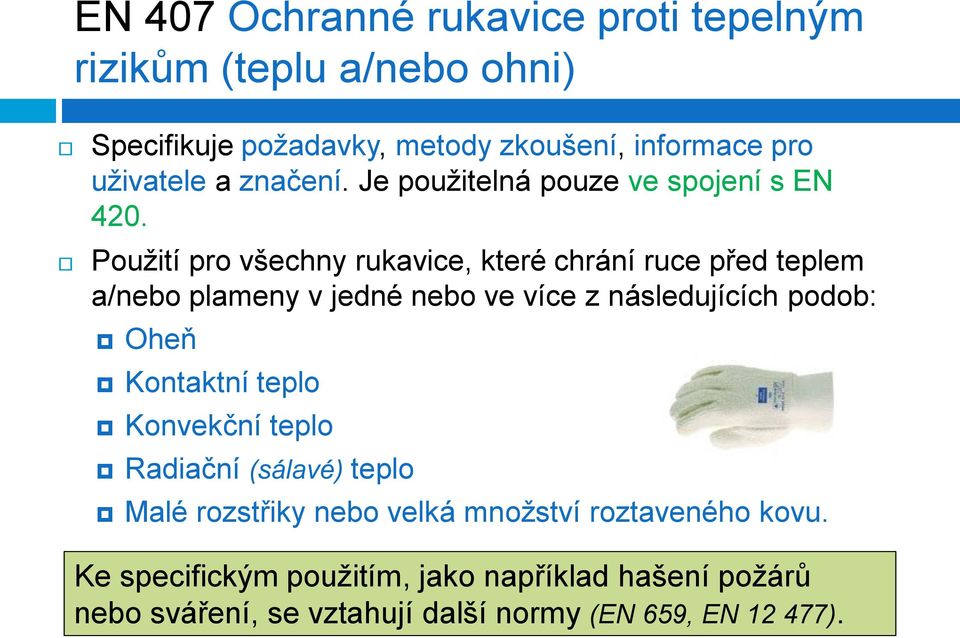

16 EN 407 Ochranné rukavice proti tepelným rizikům (teplu a/nebo ohni) Specifikuje požadavky, metody zkoušení, informace pro uživatele a značení. Je použitelná pouze ve spojení s EN 420. Použití pro všechny rukavice, které chrání ruce před teplem a/nebo plameny v jedné nebo ve více z následujících podob: Oheň Kontaktní teplo Konvekční teplo Radiační (sálavé) teplo Malé rozstřiky nebo velká množství roztaveného kovu. Ke specifickým použitím, jako například hašení požárů nebo sváření, se vztahují další normy (EN 659, EN ).

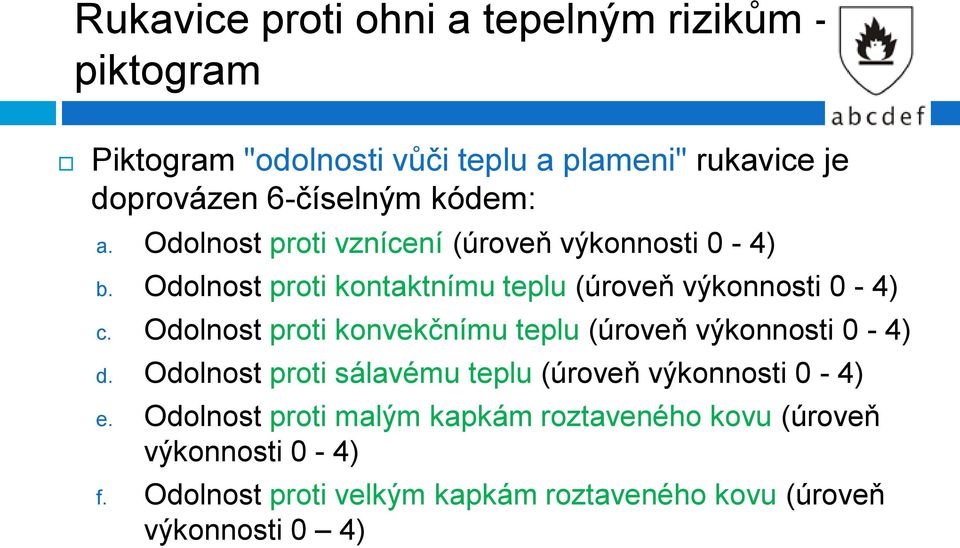

17 Rukavice proti ohni a tepelným rizikům - piktogram Piktogram "odolnosti vůči teplu a plameni" rukavice je doprovázen 6-číselným kódem: a. Odolnost proti vznícení (úroveň výkonnosti 0-4) b. Odolnost proti kontaktnímu teplu (úroveň výkonnosti 0-4) c. Odolnost proti konvekčnímu teplu (úroveň výkonnosti 0-4) d. Odolnost proti sálavému teplu (úroveň výkonnosti 0-4) e. Odolnost proti malým kapkám roztaveného kovu (úroveň výkonnosti 0-4) f. Odolnost proti velkým kapkám roztaveného kovu (úroveň výkonnosti 0 4)

18 EN 659+A1 Ochranné rukavice pro hasiče Norma pro hasičské ochranné rukavice stanoví: Minimální požadavky na provedení Metody zkoušení Platí pouze pro hasičské ochranné rukavice určené pro ochranu rukou při běžných požárních zásazích, včetně vyhledávacích a záchranných prací. Tyto rukavice nejsou určeny k záměrné manipulaci s kapalnými chemikáliemi, ale poskytují určitou ochranu při náhodném kontaktu s chemikáliemi. Ochranné rukavice pro speciální požární zásahové činnosti nejsou předmětem této normy (viz EN 1486).

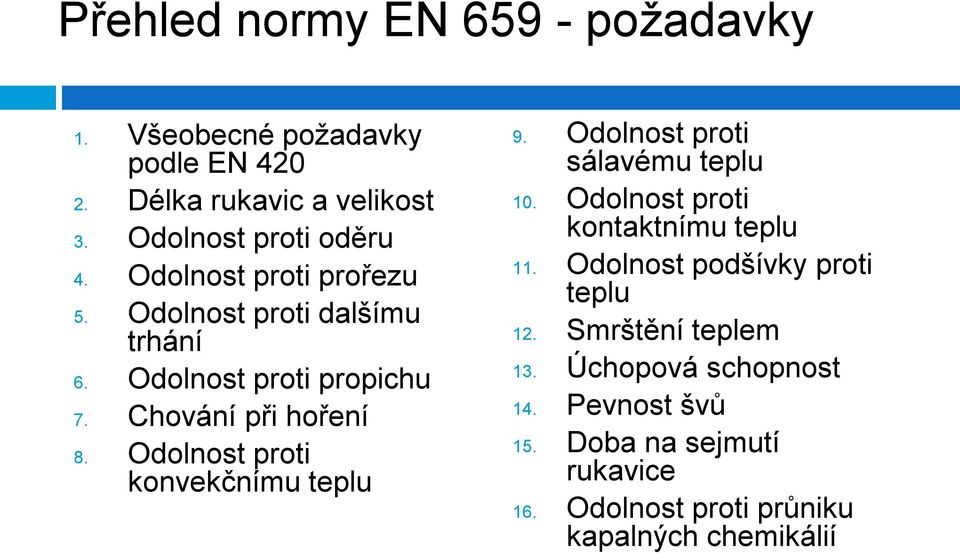

19 Přehled normy EN požadavky 1. Všeobecné požadavky podle EN Délka rukavic a velikost 3. Odolnost proti oděru 4. Odolnost proti prořezu 5. Odolnost proti dalšímu trhání 6. Odolnost proti propichu 7. Chování při hoření 8. Odolnost proti konvekčnímu teplu 9. Odolnost proti sálavému teplu 10. Odolnost proti kontaktnímu teplu 11. Odolnost podšívky proti teplu 12. Smrštění teplem 13. Úchopová schopnost 14. Pevnost švů 15. Doba na sejmutí rukavice 16. Odolnost proti průniku kapalných chemikálií

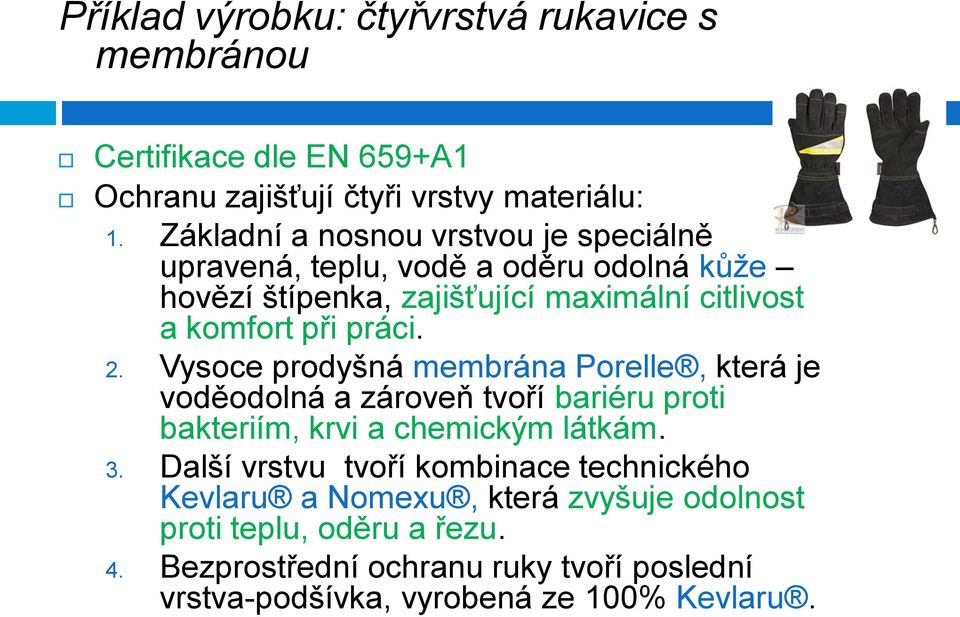

20 Příklad výrobku: čtyřvrstvá rukavice s membránou Certifikace dle EN 659+A1 Ochranu zajišťují čtyři vrstvy materiálu: 1. Základní a nosnou vrstvou je speciálně upravená, teplu, vodě a oděru odolná kůže hovězí štípenka, zajišťující maximální citlivost a komfort při práci. 2. Vysoce prodyšná membrána Porelle, která je voděodolná a zároveň tvoří bariéru proti bakteriím, krvi a chemickým látkám. 3. Další vrstvu tvoří kombinace technického Kevlaru a Nomexu, která zvyšuje odolnost proti teplu, oděru a řezu. 4. Bezprostřední ochranu ruky tvoří poslední vrstva-podšívka, vyrobená ze 100% Kevlaru.

21 EN 511 Ochranné rukavice proti chladu Specifikuje požadavky a metody zkoušení pro rukavice chránící proti: Chladu sdílenému konvekcí (konvekčnímu chladu) Chladu sdílenému vedením (kontaktnímu chladu) až do -50 C Chlad může souviset: s klimatickými podmínkami nebo s průmyslovou činností. Specifické hodnoty různých tříd provedení jsou rozlišeny speciálními požadavky pro každou třídu rizika nebo speciální oblasti použití. Zkoušky výrobku udávají pouze třídy provedení, ale ne stupeň ochrany. a. Odolnost proti konvekčnímu chladu (úroveň výkonnosti 0-4) b. Odolnost proti kontaktnímu chladu (úroveň výkonnosti 0-4) c. Propustnost vody (0 nebo 1)

22 ČSN EN 421 Ochranné rukavice proti ionizujícímu záření a radioaktivnímu zamoření Stanoví požadavky a zkušební metody pro rukavice chránící před ionizujícím zářením a radioaktivním zamořením. Je použitelná pro rukavice nabízející ochranu rukou a různých částí paží a ramen. Lze ji také použít pro rukavice upevněné v trvale uzavřených prostorech. Normalizovány jsou následující kapitoly: Termíny a definice Zásady Všeobecné požadavky Zkušební metody Značení Návod k použití Ochrana proti ionizační radiaci Ochrana proti radioaktivní kontaminaci

23 ČSN EN 1082 Ochranné oděvy - Rukavice a chrániče horních končetin chránící proti říznutí a bodnutí ručními noži Základní části normy: 1. Rukavice a chrániče horních končetin z kroužkového pletiva 2. Rukavice a chrániče končetin z jiných materiálů než z kroužkového pletiva 3. Zkouška nárazovým řezem pro textilie, usně a jiné materiály: Je určena zejména pro hodnocení odolnosti materiálů pro rukavice a chrániče horních končetin proti probodnutí. Je vhodná pro hodnocení rukavic vystavených silnému oděru a nebezpečí pořezání.

24 Silný oděr Silný oděr se vyznačuje mnohonásobnými řezy a tato zkouška je dobrým ukazatelem pro odolnost proti oděru v celé tloušťce materiálu nebo vrstvách materiálu. Např.: Rukavice pro motocyklisty Rukavice pro manipulaci s betonovými bloky Rukavice pro manipulaci s ostnatým drátem Rukavice pro manipulaci s odpadky apod.

25 ČSN EN Ochranné rukavice pro profesionální řidiče motocyklů Požadavky a zkušební metody Rukavice motocyklistů jsou určeny: K poskytování ochrany proti podmínkám okolního prostředí - aniž by došlo ke snížení schopnosti ovládání ovládačů motocyklu včetně spínačů. K poskytování mechanické ochrany rukou a zápěstí při nehodách. Zvláštními riziky při nehodách motocyklů jsou nárazy vlastního motocyklu, střety s jinými vozidly a s povrchem a technickým vybavením vozovky. Norma stanoví požadavky na: rozměry, ergonomické vlastnosti, mechanické vlastnosti, čištění, značení a informace pro uživatele (návod k používání). Zároveň popisuje příslušné zkušební metody, s jejichž pomocí se zjišťuje, jsou-li tyto požadavky splněny.

26 ČSN EN Izolační ochranné rukavice pro práci pod napětím Norma platí pro: 1. Izolační rukavice a palečnice pro použití spolu s koženými ochrannými rukavicemi nošenými na izolačních rukavicích, pro zajišťování mechanické ochrany; 2. Izolační rukavice a palečnice použitelné bez převlečných rukavic s mechanickou ochranou. Pokud není stanoveno jinak, používání termínu rukavice zahrnuje jak vlastní rukavice (pětiprsté) tak palečnice. Použitím termínu izolační rukavice se označují rukavice zajišťující pouze elektrickou ochranu. Použitím termínu kombinované rukavice se označují rukavice zajišťující elektrickou a mechanickou ochranu.

27 Příklady výrobků: Zimní kombinované rukavice, dlaň z vepřové lícovky, hřbet a manžeta z bavlněné tkaniny, zateplení Thinsulate (3M). Splňují: EN Norma pro: Ochranné rukavice proti mechanickým rizikům EN Norma pro: Ochranné rukavice proti chemikáliím a mikroorganismům EN Norma pro: Ochranné rukavice proti tepelným rizikům (teplu nebo ohni / chladu)

28 Příklady výrobků: Protipořezové Pletené rukavice s koženou dlaní s vysokou odolností proti prořezání, obsahující vlákna Kevlar. Ochranné rukavice z materiálu smyčkové bavlny jsou vzdušné a tím příjemné k nošení. Vhodné pro použití jako ochrana proti teplu, mrazu a pořezu.

29 Pracovní a ochranná obuv přehled norem ČSN EN ISO Osobní ochranné prostředky Metody zkoušení obuvi ČSN EN ISO Osobní ochranné prostředky Bezpečnostní obuv ČSN EN ISO Osobní ochranné prostředky Ochranná obuv ČSN EN ISO Osobní ochranné prostředky Pracovní obuv ČSN EN Ochranná obuv pro profesionální řidiče motocyklů Požadavky a zkušební metody ČSN EN Obuv pro hasiče ČSN Návod na výběr, používání a údržbu bezpečnostní, ochranné a pracovní obuvi ČSN EN ISO Bezpečnostní obuv odolná proti prořezání řetězovou pilou ČSN EN Obuv chránící před chemikáliemi

30 Ochranné oděvy obecné normy ČSN Ochranné oděvy Slovník Norma obsahuje seznam a definice termínů, které jsou často užívány v normalizační činnosti pro ochranné oděvy a ochranné prostředky nošené na těle, včetně ochrany rukou a záchranných vest. Definice mají za cíl podporovat jednoznačné použití uvedených termínů. ČSN EN 340 Ochranné oděvy Všeobecné požadavky ČSN Směrnice pro výběr, používání, ošetřování a údržbu ochranného oděvu

31 ČSN Směrnice pro výběr, používání, ošetřování a údržbu ochranného oděvu Byla vypracována z důvodu potřeby dokumentu o výběru, použití, ošetřování a údržbě ochranných oděvů. Jsou v ní zahrnuty doporučené postupy jako soupis bodů, nikoliv doslovný návod. Všechny tyto soupisy jsou pouze orientační a nejsou vyčerpávající. Informace mají pomoci zaměstnavatelům (nebo jejich poradcům, jako např. obchodníkům nebo dodavatelům, technickému dozoru, pojišťovnám atd.) při rozhodování o výběru, použití, ošetřování a údržbě ochranných oděvů. Předmětem nejsou konkrétní způsoby použití ochranných oděvů.

32 ČSN EN 340 Ochranné oděvy - Všeobecné požadavky Tato evropská norma specifikuje všeobecné požadavky na provedení ochranných oděvů z hlediska: Ergonomie Nezávadnosti Označení velikostí Stárnutí Kompatibility a značení ochranných oděvů Informace dodávané výrobcem Nemůže být používána samotná, ale pouze v kombinaci s další normou obsahující požadavky na specifické provedení výrobku poskytujícího ochranu. Pokud jsou potřebné specifické požadavky, měly by být stanoveny v příslušné normě pro tyto výrobky.

33 Ochranné oděvy - rozdělení 1. Ochranné oděvy jednoúčelové 2. Ochranné oděvy pro opakované použití ochrana proti teplu a riziku ohně určen pro hasiče (EN 1486) ochrana proti vlivu statických výbojů (EN ) ochrana proti potřísnění chemikáliemi (EN 13034) ochrana proti chemickým rizikům (EN 368) ochrana před chladem (EN 342) ochrana před vlivem počasí (EN 343) ochrana při špatném počasí (špatná viditelnost oděvu) (EN 471) ochrana při sváření (EN 470-1) ochrana před teplem a plameny (EN 531) ochranné oděvy pro hasiče (EN 469)

34 ČSN EN A1 Osobní ochranné prostředky Chrániče kolen pro práci v kleče Chrániče by měly zabránit bezprostředním zraněním způsobeným tvrdými povrchy, drobnými kameny a podobnými předměty nacházejícími se na povrchu (nezabrání ale zdravotním komplikacím plynoucím z dlouhodobé práce v kleče). Norma stanoví: Požadavky pro značení a informace poskytované výrobcem, metody zkoušení, třídy provedení Chrániče kolen a kalhoty určené pro použití s toxickými a žíravými vlhkými materiály a zvláště mokrým cementem, by tomu měly odpovídat a poskytovat dostatečnou ochranu, takovou, jako poskytuje obuv. Chrániče kolen zabudované do kalhot i připojené ke kalhotám nebo nošené přes kalhoty anebo na holých kolenou by měly zůstávat na místě při klečení i při přesouvání po kolenou. Jejich velikost by měla zajistit ochranu kolen při pohybu

35 Pracovní oděvy pro lesní dělníky Požadavky stanoví (ČSN) EN 381 Ochranné oděvy pro uživatele ručních řetězových pil. Především v dolní části je častá a žádoucí ochranná úprava proti klíšťatům. Zpravidla zelená barevnost je doplněna částečným reflexním zbarvením. Součástí ochranného oděvu jsou také: Ochranné rukavice Ochranná obuv Ochranná přilba

36 ČSN EN 381 Ochranné oděvy pro uživatele ručních řetězových pil části normy 1. Zařízení ke zkoušení odolnosti proti prořezání řetězovou pilou 2. Zkušební metody pro ochranu nohou 3. Zkušební metody pro obuv 4. Zkušební metody pro ochranné rukavice proti prořezání řetězovou pilou 5. Požadavky na ochranu nohou 6. Neuvedeno 7. Požadavky pro ochranné rukavice proti prořezání řetězovou pilou 8. Zkušební metody pro ochranné kamaše proti prořezání řetězovou pilou 9. Požadavky pro ochranné kamaše proti prořezání řetězovou pilou 10. Metody zkoušení pro chrániče horní části těla 11. Požadavky na chrániče horní části těla

37 ČSN EN ISO Ochranné oděvy Zástěry, kalhoty a vesty chránící proti říznutí a bodnutí Norma je určena pro ochranné oděvy používané při práci s ručními noži. Tyto oděvy poskytují určitou ochranu proti bodným a sečným ranám a jsou používány tam, kde je proti tělu uživatele veden nůž (jatka, další zpracování masa, průmysl kožedělný, textilní, papírenský, kladení podlahových krytin apod.). Stanoví požadavky na: konstrukci (provedení), odolnost proti průniku, odolnost proti řezu, rozměry, ergonomické charakteristiky, nezávadnost, vodopropustnost, čištění a desinfekci, značení a návod k používání. Popisuje klasifikaci 2 tříd úrovně ochrany Pozornost je věnována legislativě a jiným normám, které se týkají zdraví pracovníků a hygieny v potravinářském průmyslu a v průmyslu zpracování masa (z nich je třeba vycházet při konstrukci, volbě materiálů a čištění).

38 ČSN EN ISO Ochranné oděvy Mechanické vlastnosti Stanovení odolnosti proti proříznutí ostrými předměty Norma stanoví zkušební metody pro proříznutí u materiálů určených pro použití na ochranných oděvech.(není vhodná pro materiály z kroužkového pletiva nebo kovových destiček.) Zkoušky: Stanoví odolnost proti proříznutí ostrými hranami předmětů, jako jsou: nože, díly z kovových plechů, třísky při obrábění, sklo, nářadí s ostřím, odlitky apod. Neposkytují údaje o odolnosti materiálů proti propíchnutí špičatými předměty, jako jsou jehly a trny (viz ČSN EN 863). Zkoušky jsou založeny na postupu, který dovoluje výpočet svislé (kolmé) síly, při které čepel tažená přes zkušební vzorek po stanovené dráze zkušební vzorek prořízne.

39 Svářečské ochranné oděvy Chrání proti jiskrám a rozstřiku při svařování: Ochranné rukavice Ochranné zástěry Ochranné kamaše Ochranný rukávník Ochranné bundy Ochranné kalhoty Ochranné kukly Požadavky stanoví EN ISO: Ochranné oděvy při použití při svařování a podobných postupech Ochranné oděvy - Ochrana proti teplu a ohni - Materiály a sestavy materiálů s omezeným šířením plamene

40 ČSN EN ISO Ochranné oděvy pro použití při svařování a podobných postupech Tato norma nahrazuje dřívější ČSN EN Ochranný oděv zajišťuje ochranu uživatele proti: Postřiku částicemi roztaveného kovu Krátkodobému styku s plamenem Sálavému teplu z elektrického oblouku Zmenšení možnosti krátkodobého zasažení elektrickým proudem Dvě úrovně specifických požadavků na provedení: Třída 1 chrání proti méně nebezpečným svářečským technikám a situacím Třída 2 chrání proti více nebezpečným svářečským technikám a situacím

41 ČSN EN ISO Ochranné oděvy - Oděvy na ochranu proti teplu a plameni Norma stanoví technické požadavky na oděvy, které jsou určeny k ochraně těla nositelů (s výjimkou rukou), před teplem a/nebo ohněm. Pro ochranu hlavy a nohou řeší norma pouze prvky ochranného oblečení, jako jsou kamaše, kukly a návleky (avšak u kukel nejsou uvedeny požadavky pro vybavení hledími štítů a respirátory). Technické požadavky uvedené v této mezinárodní normě platí pro oděvy, kde uživatel může být vystaven: sálavému, konvekčnímu nebo kontaktnímu teplu nebo částicím rozstříknutého roztaveného kovu. Tato mezinárodní norma neplatí pro ochranné oděvy, které jsou určovány jinými mezinárodními normami, jako jsou oděvy pro hasiče budov a oděvy pro použití při svařování a podobných procesech.

42 Ochrana proti teplu a ohni přehled dalších norem ČSN EN ISO 6942 Ochranné oděvy Ochrana proti teplu a ohni Zkušební metoda: hodnocení materiálu a kombinací materiálů vystavených sálavému teplu ČSN EN 367 Ochranné oděvy. Ochrana proti teplu a ohni. Metoda stanovení prostupu tepla při vystavení účinku plamene ČSN EN ISO Ochranné oděvy Ochrana proti teplu a ohni Metoda zkoušení pro omezené šíření plamene ČSN EN ISO Ochranné oděvy Ochrana proti teplu a ohni Materiály a sestavy materiálů s omezeným šířením plamene ČSN EN 702 Ochranné oděvy. Ochrana proti teplu a ohni. Zkušební metoda pro stanovení prostupu tepla ochranným oděvem nebo jeho materiály při dotyku

43 ČSN EN 348 Ochranné oděvy. Stanovení odolnosti materiálu proti malým rozstříknutým částicím roztaveného kovu. Metoda zkoušení Nejdůležitější ochrannou funkcí u těchto materiálů je odolnost proti přestupu tepla přes ochranný oděv, které vznikne v důsledku úletu částic roztaveného kovu. Tyto částice dopadají na povrch ochranného oděvu a kloužou se po něm. Normalizována je podstata zkoušky: Hodnotí se dopad kapek roztaveného kovu na svisle umístěný zkušební vzorek a měření počtu kapek potřebných na zvýšení teploty o 40 K čidla umístěného za vzorkem. Výsledky získané touto metodou umožňují porovnat chování různých materiálů, které byly testovány touto zkouškou při standardních podmínkách. Neumožňují předpovídat chování kompletních oděvů v průmyslových podmínkách.

44 ČSN EN ISO 6942 Ochranné oděvy - Ochrana proti teplu a ohni - Zkušební metoda: hodnocení materiálu a kombinací materiálů vystavených sálavému teplu Ochranný oděv proti sálavému teplu se používá při různých příležitostech a podle toho se intenzita sálání působící na materiál oděvu pohybuje v širokém rozmezí (průmysloví dělníci/ hasiči mohou být vystaveni nízké intenzitě sálání po dlouhou dobu nebo naopak vysoké intenzitě sálání po krátkou dobu). Je tedy nutné nastavit správně podmínky zkoušky! Norma stanoví dvě doplňující metody: A. Vizuální posouzení změn materiálu po působení sálavého tepla. B. Zjišťuje se ochranný účinek materiálů. Zkoušky se provádí na jednoduchých nebo vícevrstvých tkaninách, jsou použitelné i pro sestavy odpovídající oděvu (ochranná vrstva + prádlo). Metody slouží k roztřídění (klasifikaci) materiálů (provádí se při teplotě místnosti výsledky nemusí vždy odpovídat chování materiálů při reálných (vyšších) teplotách okolí).

45 Ochranné oděvy a pomůcky pro hasiče Musí zabezpečit ochranu života a zdraví hasiče v případě ohrožení během zásahu (plameny, jiskry, žár, hasící prostředky, chemikálie, pořezání, atd.) Zajišťují ochranu: trupu a končetin, krku, hlavy včetně obličeje, rukou, nohou Často používané materiály: Kevlar, Nomex, Goretex Problematikou se zabývá celá řada norem: EN požadavky a metody zkoušení pro kukly pro hasiče EN provedení oděvů pro likvidaci požárů v otevřeném terénu EN 469 požadavky na ochranné oděvy pro hasiče EN 1486 pro reflexní oděvy pro speciální hašení ohně EN 659+A1 Ochranné rukavice pro hasiče

46 ČSN EN 469 Ochranné oděvy pro hasiče - Technické požadavky na ochranné oděvy pro hasiče Specifikuje minimální hodnoty požadavků na technické provedení ochranných oděvů nošených při likvidaci požárů a při přidružených činnostech (např. záchranářství, pomoc při haváriích). U těchto oděvů je zahrnuta i možnost náhodného postříkání chemikáliemi nebo hořlavými kapalinami, avšak norma není určena pro speciální oděvy používané v dalších vysoce rizikových situacích, jako například reflexní ochranné oděvy. Takový oděv není určen k ochraně při zásazích, kde je reálné nebezpečí výskytu chemikálií nebo plynů.

47 ČSN EN pokračování Norma se nezabývá: Ochranou hlavy, rukou a chodidel Ochranou proti dalším nebezpečím (např. chemickému, biologickému, radiologickému či elektrickému nebezpečí). - Tyto aspekty jsou pokryty příslušnými evropskými normami. ČSN EN Ochranné oděvy pro hasiče Požadavky a metody zkoušení pro kukly pro hasiče.

48 ČSN EN Ochranné oděvy pro hasiče - Laboratorní metody zkoušení a technické požadavky na provedení oděvů pro likvidaci požárů v otevřeném terénu Norma specifikuje pro ochranné oděvy určené pro dlouhodobé použití při likvidaci požárů v otevřeném terénu a s tím spojených činnostech: Minimální technické požadavky Metody zkoušení Zahrnuje práci při letních teplotách po dobu mnoha hodin! Oděvy musí být lehké a poddajné Zároveň účinné proti daným rizikům Nesmí působit uživateli nadměrnou tepelnou zátěž

49 ČSN EN pokračování Rozhodnutí, zda je oděv odpovídající této evropské normě vhodný pro určené použití musí vycházet z provedeného posouzení rizika. Nutné je také posoudit jaké další osobní ochranné prostředky jsou nutné pro ochranu hlavy, rukou a chodidel, případně i dýchacích orgánů. Tato evropská norma se netýká: Oděvů pro použití v rizikových situacích, kdy je vhodnější oděv vyhovující EN 469. Oděvů chránících před chemickým, biologickým nebo radiačním nebezpečím.

50 ČSN EN 1486 Ochranné oděvy pro hasiče - Požadavky a zkušební metody pro reflexní oděvy pro speciální hašení ohně Stanoví minimální technické požadavky a zkušební metody pro reflexní ochranný oděv používaný při speciálním hašení požárů. Tento oděv poskytuje vyšší stupeň ochrany proti sálavému teplu než nereflexní oděv specifikovaný v EN 469. Hasiči musí být vyškoleni v používání, ošetřování a údržbě ochranného oděvu včetně obeznámení s omezením jeho použití a nutnosti odložit OOP co nejdříve po události.

51 ČSN EN pokračování Tento oděv poskytuje ochranu proti plameni a intenzivnímu sálavému teplu a je určen pouze pro krátkodobé nošení při specifickém vysoce rizikovém hašení požárů a vyprošťování z plamenů. Vnější materiál oděvu má schopnost odrážet intenzivní sálavé teplo. Norma zahrnuje požadavky pro ochranu celého těla včetně hlavy, rukou a chodidel. Tento reflexní oděv může být také používán i při jiných činnostech, např. v průmyslu při výskytu vysokých hodnot sálavého tepla.

52 ČSN EN 342 Ochranné oděvy - Soupravy a oděvní součásti na ochranu proti chladu Stanoví požadavky a zkušební metody pro užitné vlastnosti oděvních souprav (tj. dvoudílných souprav a kombinéz) pro ochranu proti chladnému prostředí. Nezahrnuje zvláštní požadavky na: Pokrývky hlavy, obuv a rukavice určené pro ochranu proti místnímu prochlazení. Hodnocení se týká: Tepelné izolace Prodyšnosti Odolnosti proti průniku vody Odolnosti vůči vodním parám Odolnosti v dotržení vnějšího povrchu materiálu Uvedeny jsou také požadavky na značení a informace poskytované výrobcem. Pro jednotlivé součásti (mimo pokrývek hlavy a rukavic): ČSN EN Ochranné oděvy Oděvní součásti na ochranu proti chladnému prostředí

53 EN 343+A1 Ochranné oděvy ochrana proti dešti Jsou zjišťovány: Vlastnosti materiálů a švů ochranného oděvu Následná klasifikace materiálů podle zajištění náležité úrovně ochrany proti pronikání vody Ověřeny a vyznačeny na etiketě oděvu musí být: Odolnost proti pronikání vody Odolnost proti pronikání vodní páry Vodo-nepropustnost (odolnost proti pronikání vody) je měřena na vnější vrstvě materiálu oděvu. Zkoušky jsou prováděny: Na nových a předběžně upravených zkušebních vzorcích materiálu Na částech oděvu se švy

54 ČSN EN Ochranné oděvy proti dešti - Metoda zkoušení pro hotové oděvní součásti - Působení kapek o vysoké energii shora Norma popisuje metodu zkoušení pro stanovení nepromokavosti oděvů chránících proti dešti. Zkouška se provádí se statickou figurínou vystavenou umělému dešti: Figurína (v podobě dospělé osoby) je oblečená v dlouhém spodním prádle zhotoveném z absorpční plošné textilie. Na tomto spodním prádle jsou oděvní součásti, které mají být zkoušeny a vystaveny po určitou dobu umělému dešti. Spodní prádlo a vnitřní strana oděvní součásti jsou po expozici vizuálně zkontrolovány ke zjištění mokrých oblastí. Navíc mohou být na figuríně použita čidla pro zjištění doby průniku vody na jednotlivých místech.

55 ČSN EN pokračování Metoda je vhodná pro zkoušení hotových oděvních součástí jako jsou bundy, kalhoty, kabáty a jednodílné nebo dvoudílné obleky. V normě je také popsáno a vyobrazeno potřebné zkušební zařízení, zkušební figurína i místa pro eventuální umístění vlhkostních čidel na figuríně. Norma není vhodná pro zkoušení odolnosti oděvních součástí proti jiným povětrnostním podmínkám, například sněhu, krupobití nebo vichrům.

56 ČSN EN ISO Oděvy chránící proti podchlazení ve vodě Tato norma pro oděvy chránící proti podchlazení ve vodě stanoví: Požadavky na konstrukci, provedení a bezpečnost Zkušební metody Norma má 3 části: Část 1: Stanoví požadavky pro oděvy chránící proti podchlazení ve vodě pro stálé nošení Část 2: Požadavky na záchranné oděvy chránící proti podchlazení ve vodě Část 3: Zkušební metody pro oděvy chránící proti podchlazení ve vodě

57 Část 1: Oděvy pro stálé nošení Důvody pro použití: Poskytnutí ochrany před přírodními živly během práce V případě náhodného nechtěného ponoření prodloužení života a podpora záchrany uživatele. Odhadovaná doba tepelné ochrany závisí na individuálních podmínkách (teplota vody, síla vln, povětrnostní podmínky, osobní odolnost proti chladu, počínání jedince) Norma stanoví minimální úrovně izolace poskytované různými typy oděvů při určitých teplotách vody. Norma dovoluje, aby tepelná ochrana byla zajištěna různými metodami a materiály (některé mohou vyžadovat akci při styku s vodou např. nafouknutí komor plynem z lahve).

58 ČSN EN ISO pokračování Smyslem použití oděvu chránícího proti podchlazení ve vodě pro stálé nošení je: a) Snížit riziko šoku z chladu a oddálit začátek podchlazení b) Umožnit uživateli, aby se pohyboval ve vodě vlastní silou a aby se sám dostal z vody, aniž by mu v tom oděv překážel c) Učinit uživatele ve vodě dostatečně viditelným, aby to pomohlo při jeho záchraně.

59 Část 2: Záchranné oděvy Tento ochranný oděv by měl udržet svého uživatele naživu tak dlouho, než ho záchranná služba najde a zachrání. Předpokládaná doba tepelné ochrany jednotlivce závisí opět na individuálních podmínkách. Norma je určena pro: výrobce, odběratele a uživatele (smyslem je mimo jiné zajistit účinnost při správném používání). Záchranný oděv: Nesmí ohrožovat bezpečnost tím, že způsobí přílišné nepohodlí uživateli Nesmí mít žádné škodlivé účinky na funkci jiných současně použitých prostředků určených k záchraně života (jakákoli část oděvu, která by mohla způsobit riziko zatržení, musí být vhodným způsobem zakryta, chráněna či zajištěna).

60 ČSN EN 471+A1 Výstražné oděvy s vysokou viditelností pro profesionální použití Metody zkoušení a požadavky Norma určuje požadavky na oděv, který je schopný vizuálně signalizovat přítomnost uživatele. Tento oděv má způsobovat dobrou viditelnost uživatele v nebezpečných situacích: Za jakýchkoliv světelných podmínek ve dne Při osvětlení předními světly dopravního prostředku za tmy. Norma zahrnuje: Kvalitativní požadavky na barevné a retroreflexní materiály ochranného oděvu Požadavky na jejich uspořádání a minimální plochu. Převážně směsi 60%PL/35%CO

61 Reflexní materiály - retroreflexe Reflexní materiály 3M Scotchlite využívají technologii, která je známá jako retroreflexe. K retroreflexi dochází tehdy, odrážejí-li se světelné paprsky do téhož směru odkud přicházejí. Obdoba pro neprofesionální použití: ČSN EN 1150 Ochranné oděvy Výstražné oděvy s vysokou viditelností pro neprofesionální použití Metody zkoušení a požadavky

62 Oděvy pro záchranáře Vyžadovány jsou reflexní prvky dle ČSN EN 471 Ochrana proti nepříznivým povětrnostním podmínkám (dešti, chladu) otázky komfortu Tkaniny typu LUMINEX obsahující fluorescenční barviva (žlutá, oranžová, červená) g/m 2 HYDROFOIL finální úprava: Hydrofobní vlastnosti Oleofobní vlastnosti Chemická odolnost Odolnost v praní musí převyšovat 50 pracích cyklů.

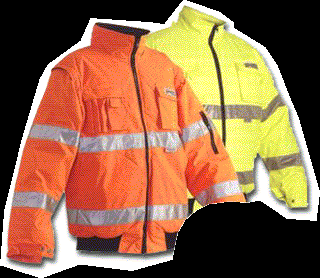

63 Příklad výrobku: Reflexní bunda pro záchranáře Tkanina 100% PL vazba oxford PU zátěr Reflexní pásky 3M Scotchlite (retroreflexe) Tmavé vsadky zabraňující zašpinění Vodotěsné švy Zapínání na zip krytý nepromokavou légou Splňuje požadavky: ČSN EN 471 ( reflexe ) ČSN EN 343 ( déšť ) ČSN EN ( chlad )
