1 Zpravodajské zabezpečení a průzkum Technické prostředky průzkumu Operační program Vzdělávání pro konkurenceschopnost Název projektu: Inovace magisterského studijního programu Fakulty vojenského leadershipu Registrační číslo projektu: CZ.1.07/2.2.00/

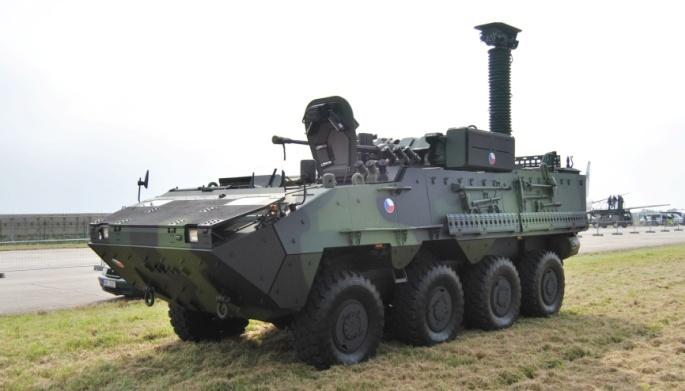

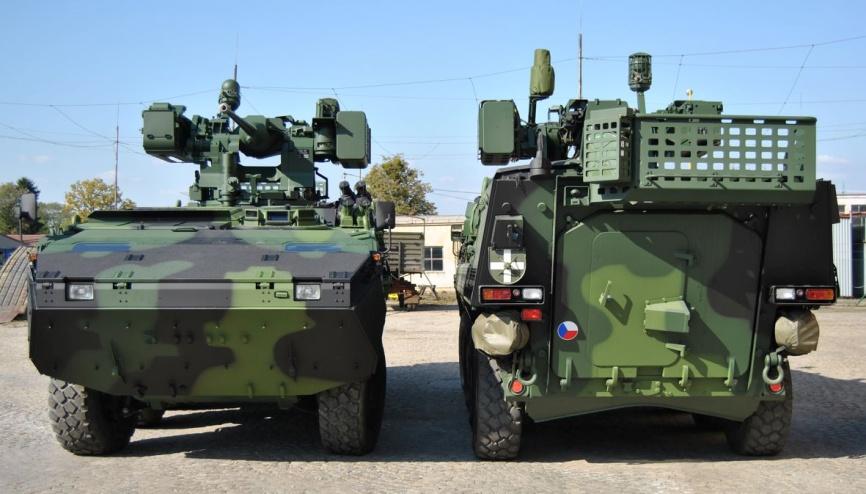

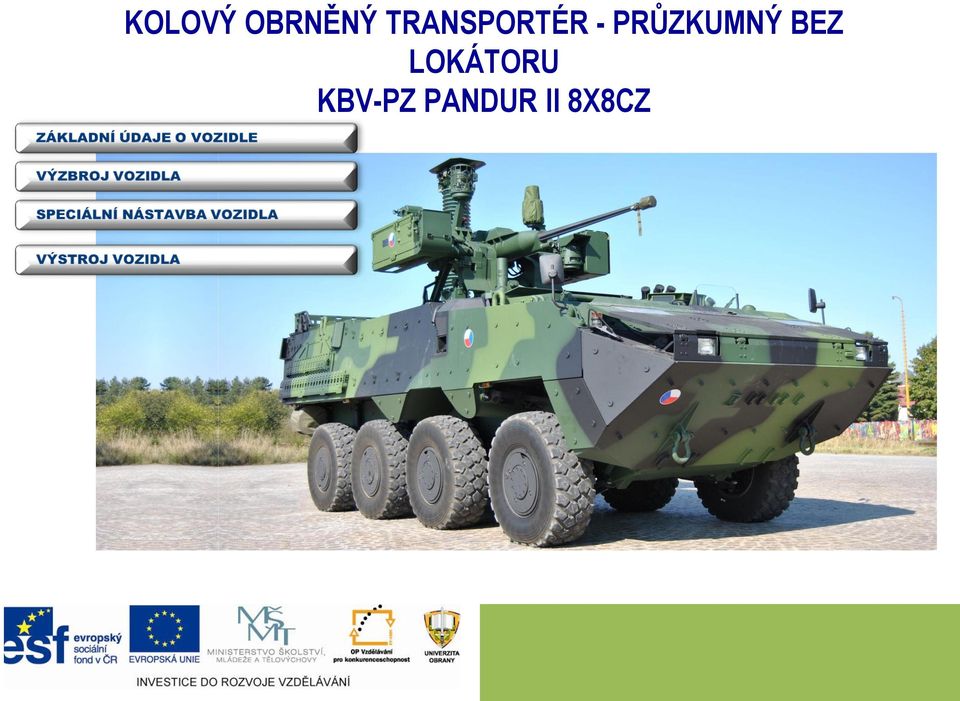

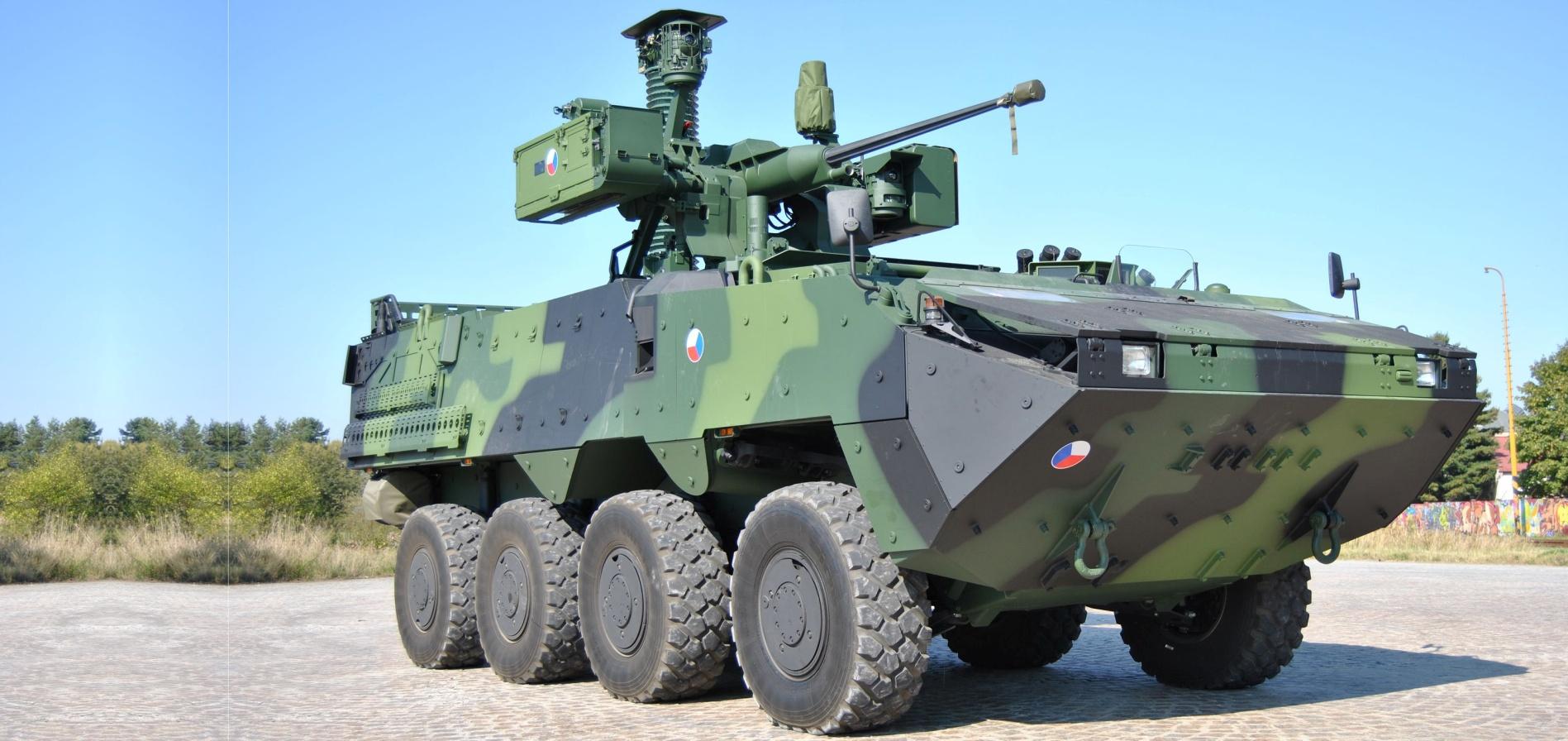

2 KOLOVÝ OBRNĚNÝ TRANSPORTÉR - PRŮZKUMNÝ BEZ LOKÁTORU KBV-PZ PANDUR II 8X8CZ

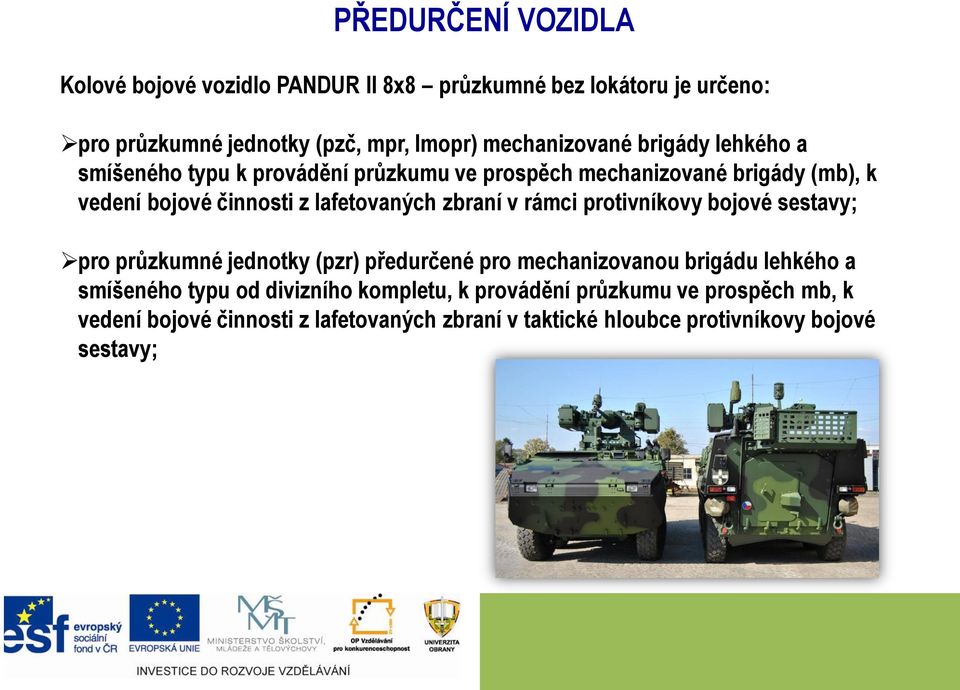

3 PŘEDURČENÍ VOZIDLA Kolové bojové vozidlo PANDUR II 8x8 průzkumné bez lokátoru je určeno: pro průzkumné jednotky (pzč, mpr, lmopr) mechanizované brigády lehkého a smíšeného typu k provádění průzkumu ve prospěch mechanizované brigády (mb), k vedení bojové činnosti z lafetovaných zbraní v rámci protivníkovy bojové sestavy; pro průzkumné jednotky (pzr) předurčené pro mechanizovanou brigádu lehkého a smíšeného typu od divizního kompletu, k provádění průzkumu ve prospěch mb, k vedení bojové činnosti z lafetovaných zbraní v taktické hloubce protivníkovy bojové sestavy;

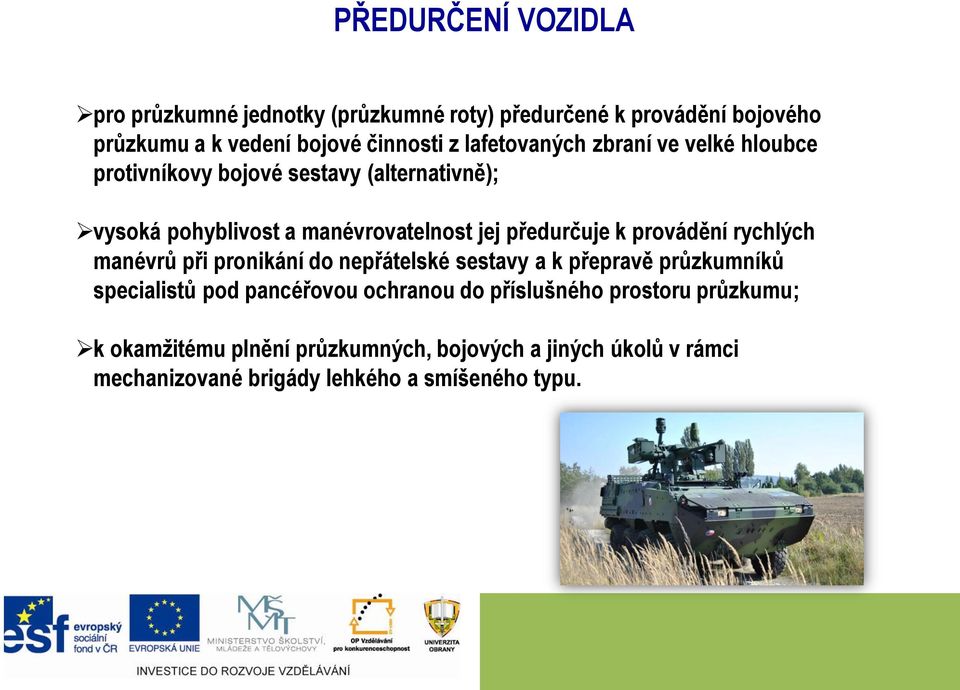

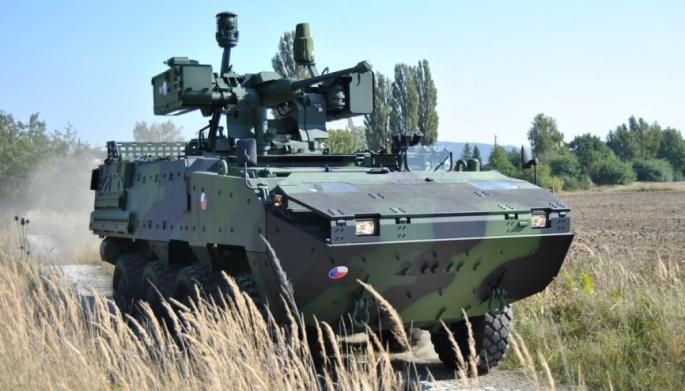

4 PŘEDURČENÍ VOZIDLA pro průzkumné jednotky (průzkumné roty) předurčené k provádění bojového průzkumu a k vedení bojové činnosti z lafetovaných zbraní ve velké hloubce protivníkovy bojové sestavy (alternativně); vysoká pohyblivost a manévrovatelnost jej předurčuje k provádění rychlých manévrů při pronikání do nepřátelské sestavy a k přepravě průzkumníků specialistů pod pancéřovou ochranou do příslušného prostoru průzkumu; k okamžitému plnění průzkumných, bojových a jiných úkolů v rámci mechanizované brigády lehkého a smíšeného typu.

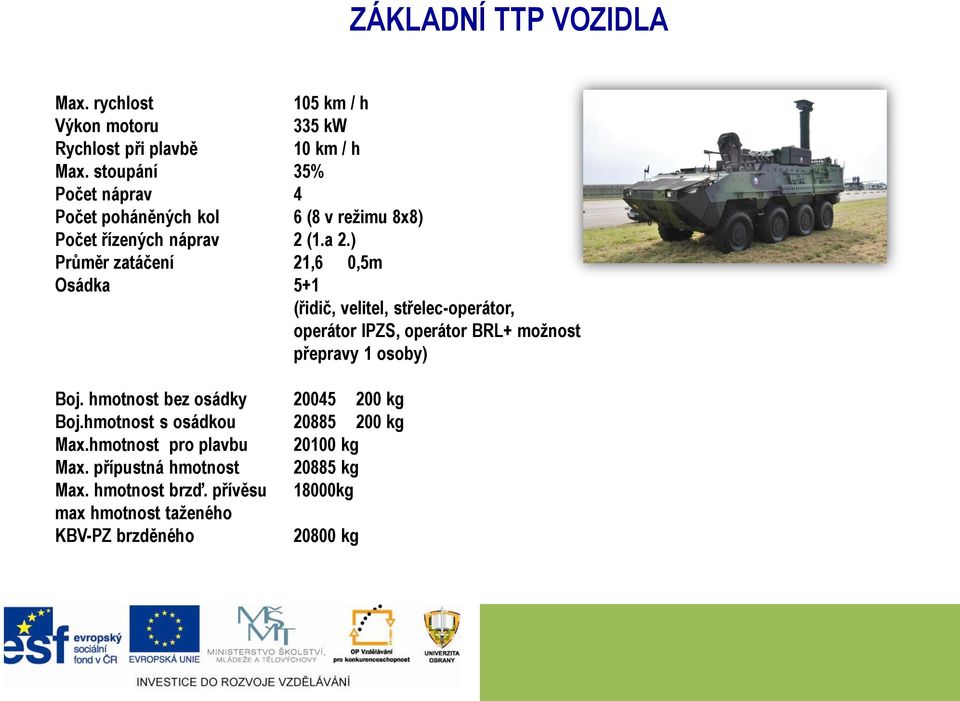

5 ZÁKLADNÍ TTP VOZIDLA Max. rychlost 105 km / h Výkon motoru 335 kw Rychlost při plavbě 10 km / h Max. stoupání 35% Počet náprav 4 Počet poháněných kol 6 (8 v režimu 8x8) Počet řízených náprav 2 (1.a 2.) Průměr zatáčení 21,6 0,5m Osádka 5+1 (řidič, velitel, střelec-operátor, operátor IPZS, operátor BRL+ možnost přepravy 1 osoby) Boj. hmotnost bez osádky kg Boj.hmotnost s osádkou kg Max.hmotnost pro plavbu kg Max. přípustná hmotnost kg Max. hmotnost brzď. přívěsu 18000kg max hmotnost taženého KBV-PZ brzděného kg

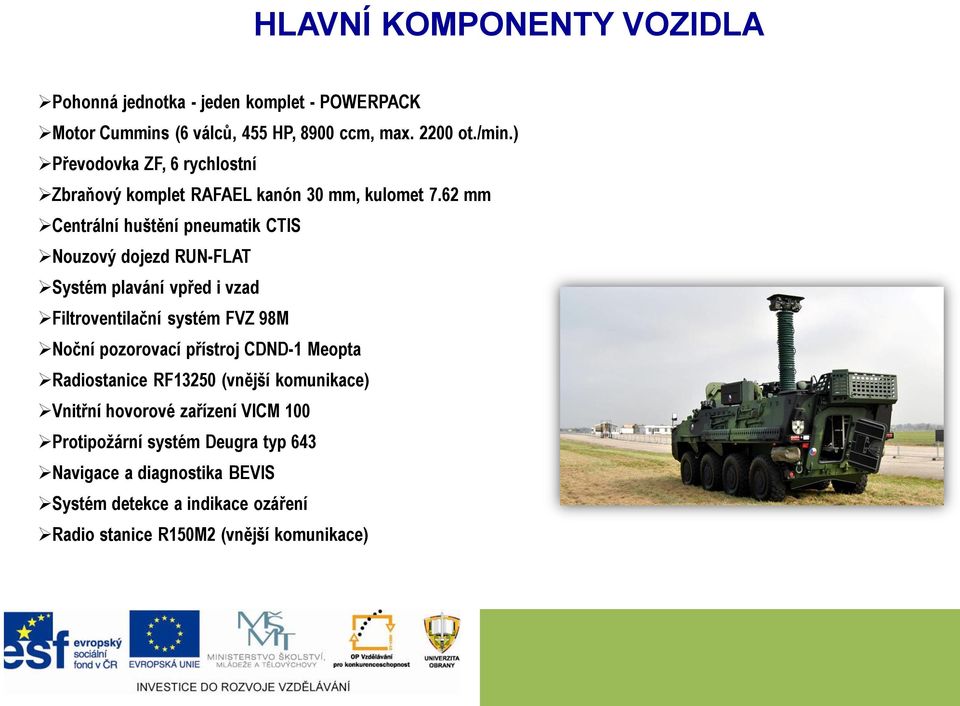

6 HLAVNÍ KOMPONENTY VOZIDLA Pohonná jednotka - jeden komplet - POWERPACK Motor Cummins (6 válců, 455 HP, 8900 ccm, max ot./min.) Převodovka ZF, 6 rychlostní Zbraňový komplet RAFAEL kanón 30 mm, kulomet 7.62 mm Centrální huštění pneumatik CTIS Nouzový dojezd RUN-FLAT Systém plavání vpřed i vzad Filtroventilační systém FVZ 98M Noční pozorovací přístroj CDND-1 Meopta Radiostanice RF13250 (vnější komunikace) Vnitřní hovorové zařízení VICM 100 Protipožární systém Deugra typ 643 Navigace a diagnostika BEVIS Systém detekce a indikace ozáření Radio stanice R150M2 (vnější komunikace)

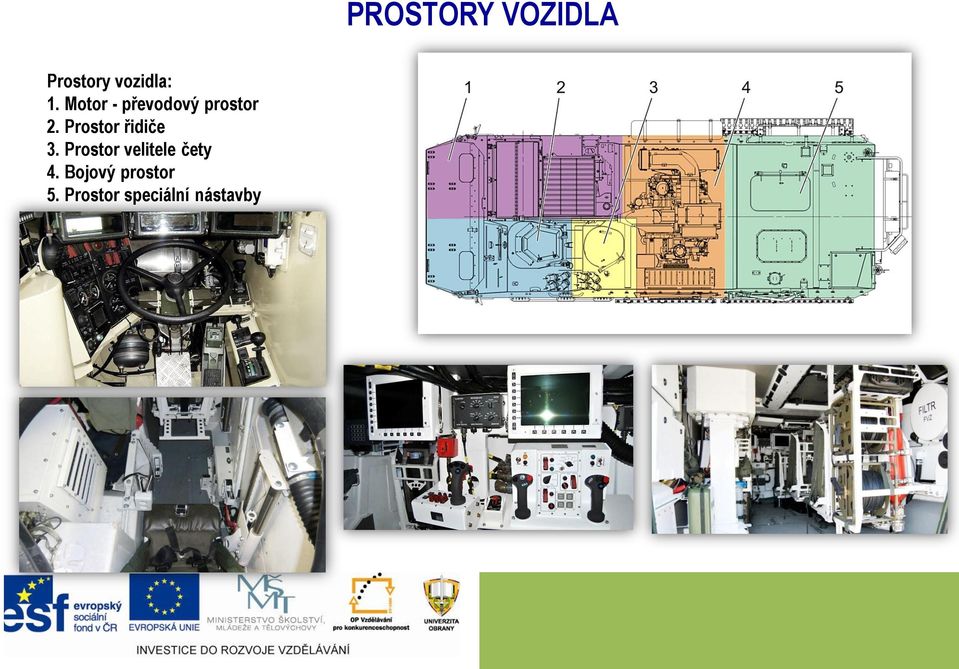

7 Prostory vozidla: 1. Motor - převodový prostor 2. Prostor řidiče 3. Prostor velitele čety 4. Bojový prostor 5. Prostor speciální nástavby PROSTORY VOZIDLA

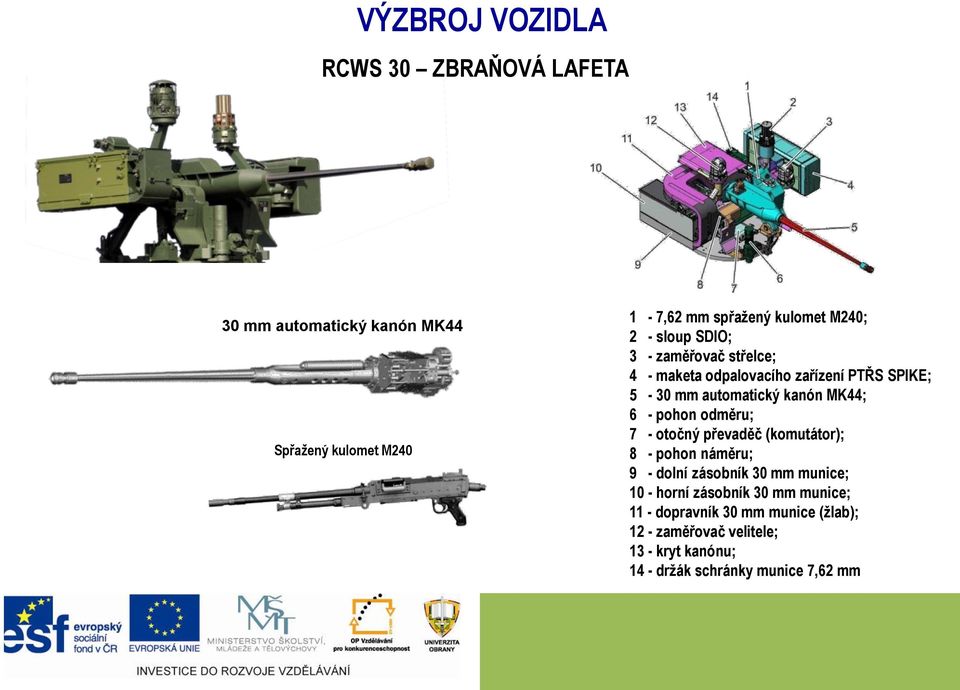

8 VÝZBROJ VOZIDLA RCWS 30 ZBRAŇOVÁ LAFETA 30 mm automatický kanón MK44 Spřažený kulomet M ,62 mm spřažený kulomet M240; 2 - sloup SDIO; 3 - zaměřovač střelce; 4 - maketa odpalovacího zařízení PTŘS SPIKE; 5-30 mm automatický kanón MK44; 6 - pohon odměru; 7 - otočný převaděč (komutátor); 8 - pohon náměru; 9 - dolní zásobník 30 mm munice; 10 - horní zásobník 30 mm munice; 11 - dopravník 30 mm munice (žlab); 12 - zaměřovač velitele; 13 - kryt kanónu; 14 - držák schránky munice 7,62 mm

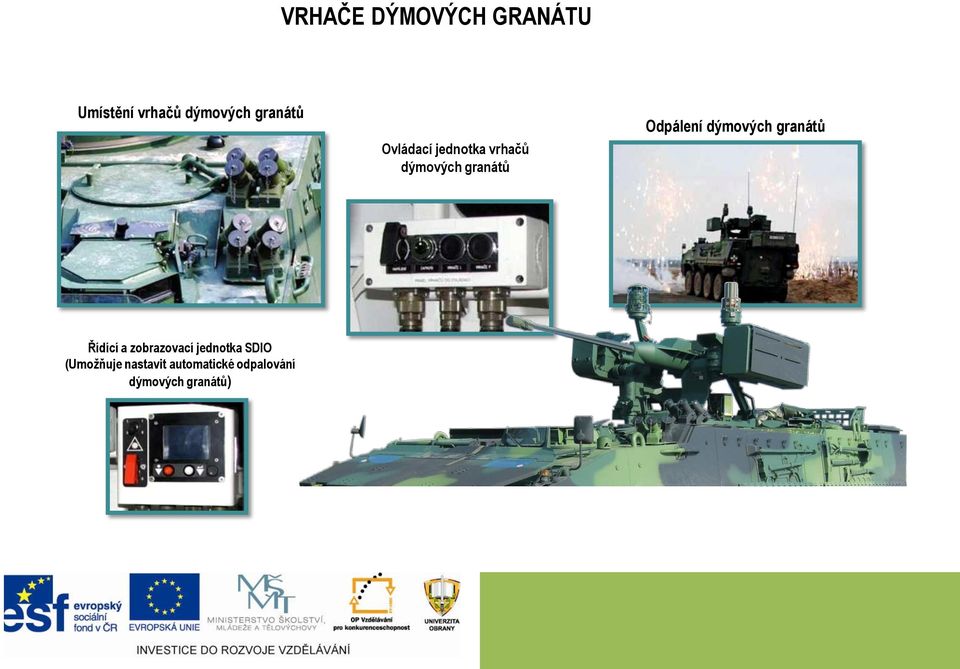

9 VRHAČE DÝMOVÝCH GRANÁTU Umístění vrhačů dýmových granátů Ovládací jednotka vrhačů dýmových granátů Odpálení dýmových granátů Řídící a zobrazovací jednotka SDIO (Umožňuje nastavit automatické odpalování dýmových granátů)

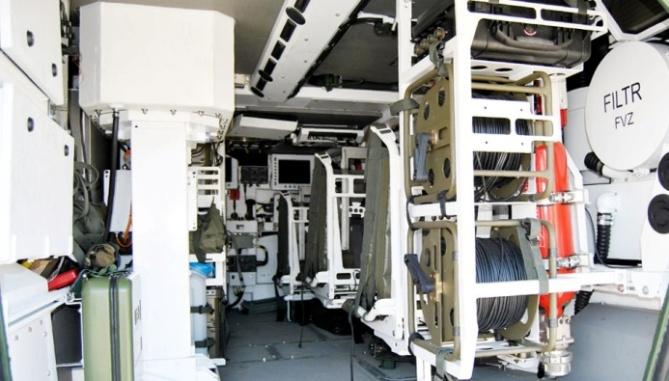

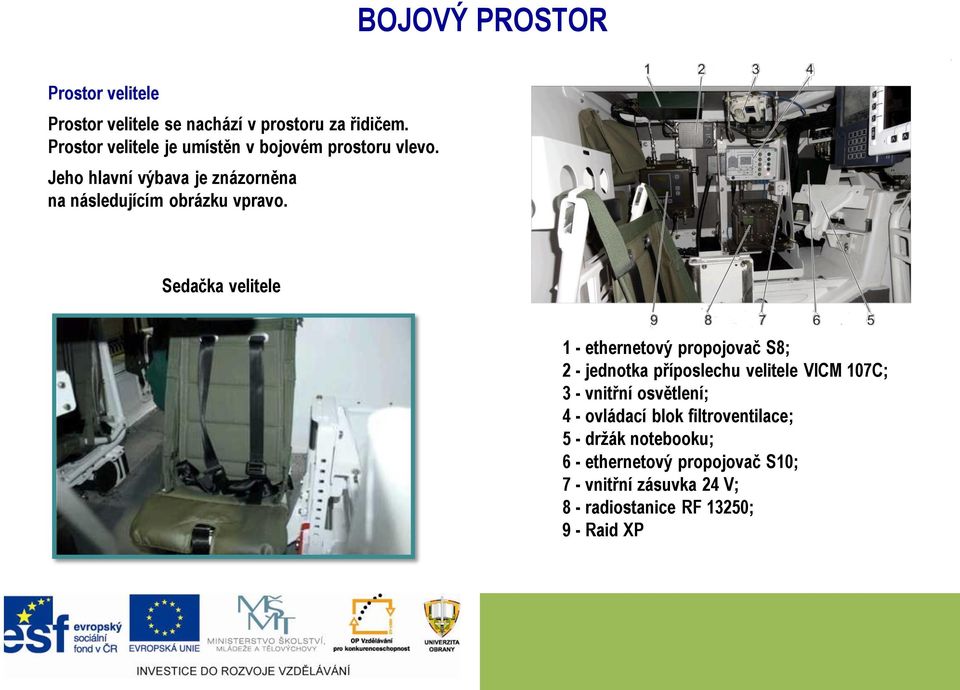

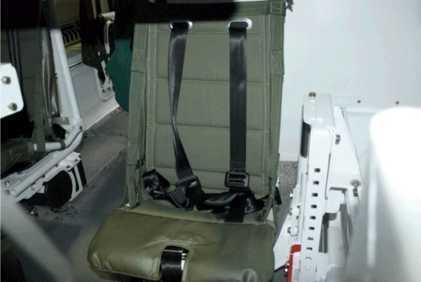

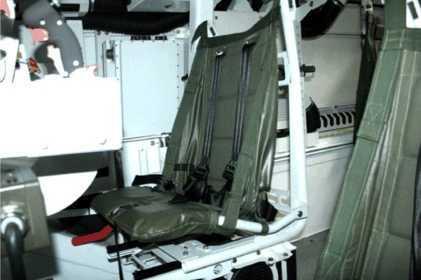

10 BOJOVÝ PROSTOR Prostor velitele Prostor velitele se nachází v prostoru za řidičem. Prostor velitele je umístěn v bojovém prostoru vlevo. Jeho hlavní výbava je znázorněna na následujícím obrázku vpravo. Sedačka velitele 1 - ethernetový propojovač S8; 2 - jednotka příposlechu velitele VICM 107C; 3 - vnitřní osvětlení; 4 - ovládací blok filtroventilace; 5 - držák notebooku; 6 - ethernetový propojovač S10; 7 - vnitřní zásuvka 24 V; 8 - radiostanice RF 13250; 9 - Raid XP

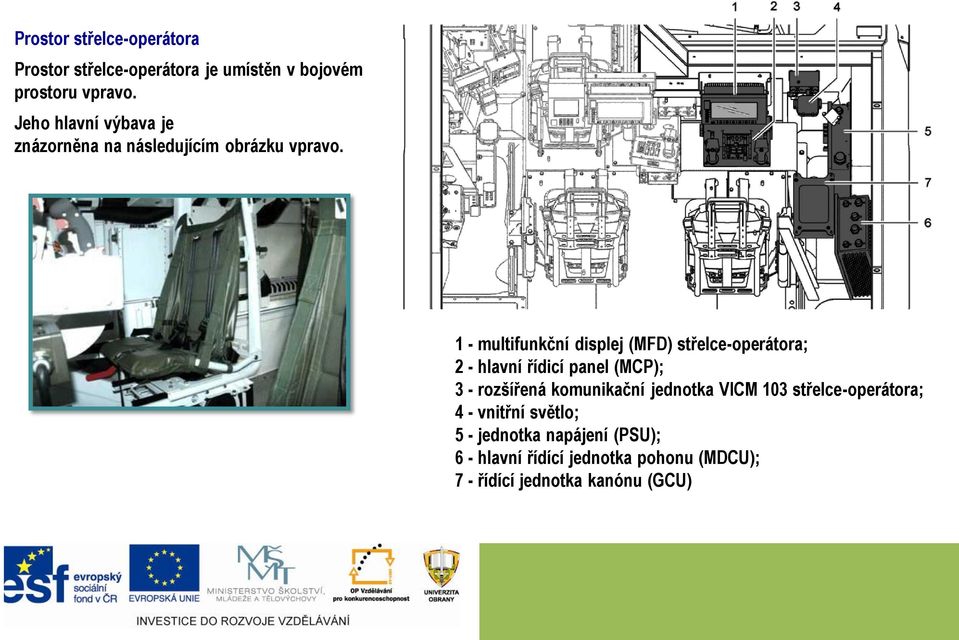

11 Prostor střelce-operátora Prostor střelce-operátora je umístěn v bojovém prostoru vpravo. Jeho hlavní výbava je znázorněna na následujícím obrázku vpravo. 1 - multifunkční displej (MFD) střelce-operátora; 2 - hlavní řídicí panel (MCP); 3 - rozšířená komunikační jednotka VICM 103 střelce-operátora; 4 - vnitřní světlo; 5 - jednotka napájení (PSU); 6 - hlavní řídící jednotka pohonu (MDCU); 7 - řídící jednotka kanónu (GCU)

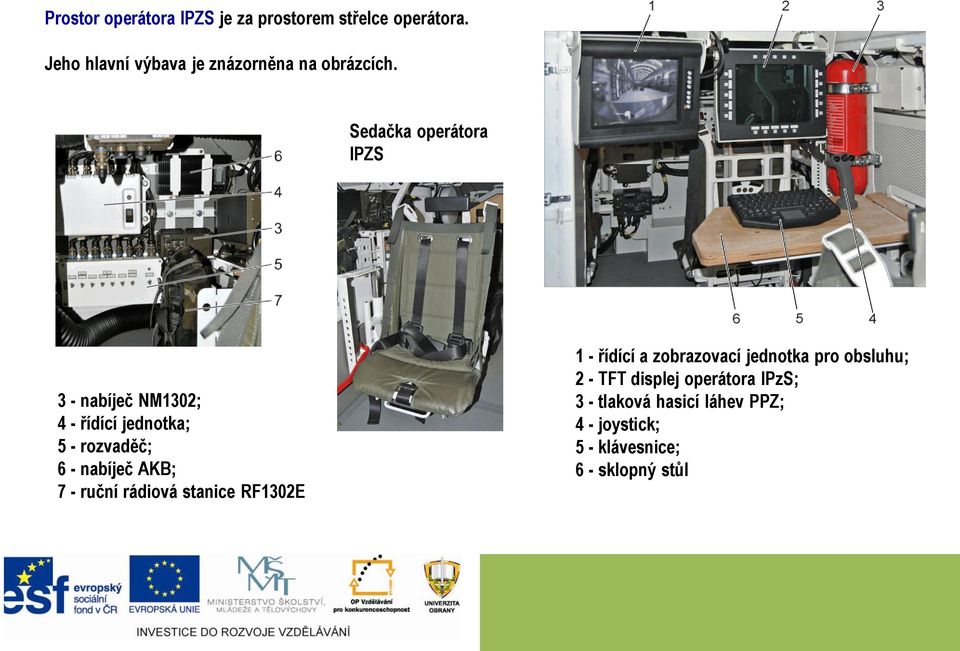

12 Prostor operátora IPZS je za prostorem střelce operátora. Jeho hlavní výbava je znázorněna na obrázcích. Sedačka operátora IPZS 3 - nabíječ NM1302; 4 - řídící jednotka; 5 - rozvaděč; 6 - nabíječ AKB; 7 - ruční rádiová stanice RF1302E 1 - řídící a zobrazovací jednotka pro obsluhu; 2 - TFT displej operátora IPzS; 3 - tlaková hasicí láhev PPZ; 4 - joystick; 5 - klávesnice; 6 - sklopný stůl

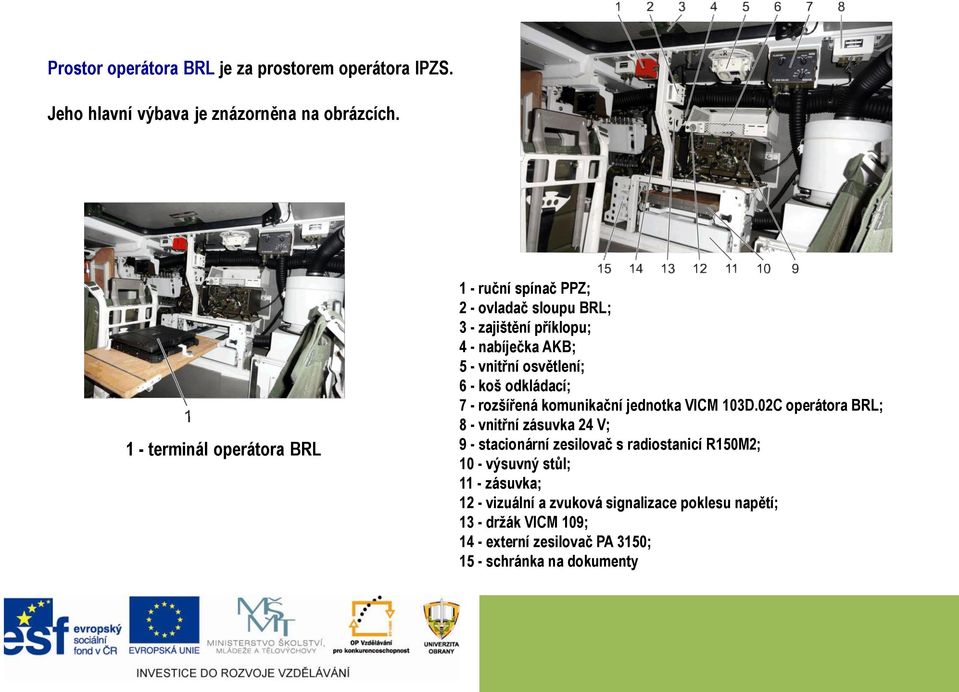

13 Prostor operátora BRL je za prostorem operátora IPZS. Jeho hlavní výbava je znázorněna na obrázcích. 1 - terminál operátora BRL 1 - ruční spínač PPZ; 2 - ovladač sloupu BRL; 3 - zajištění příklopu; 4 - nabíječka AKB; 5 - vnitřní osvětlení; 6 - koš odkládací; 7 - rozšířená komunikační jednotka VICM 103D.02C operátora BRL; 8 - vnitřní zásuvka 24 V; 9 - stacionární zesilovač s radiostanicí R150M2; 10 - výsuvný stůl; 11 - zásuvka; 12 - vizuální a zvuková signalizace poklesu napětí; 13 - držák VICM 109; 14 - externí zesilovač PA 3150; 15 - schránka na dokumenty

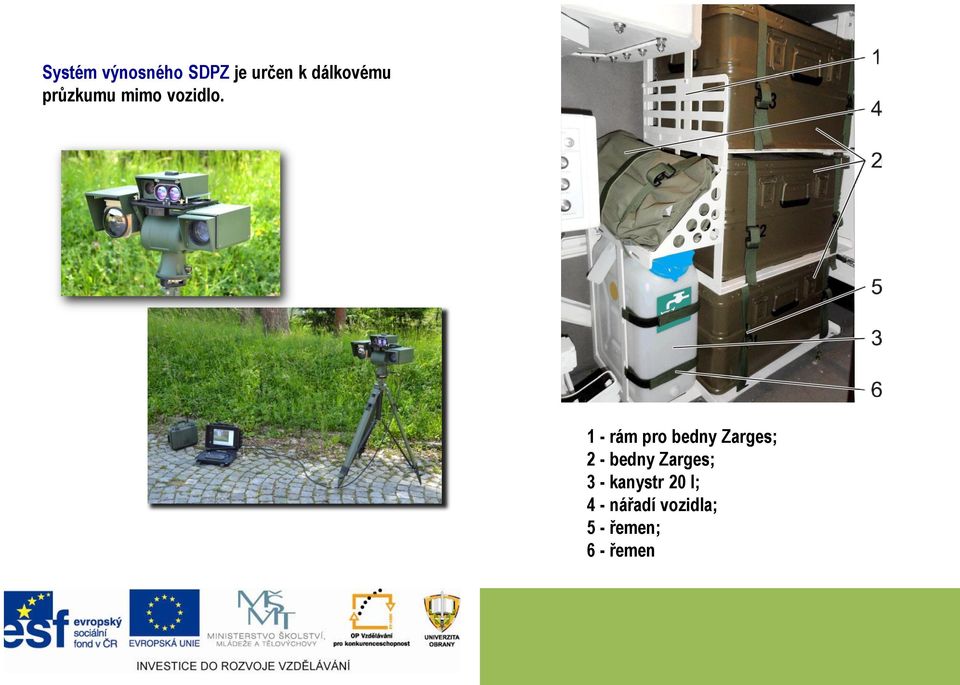

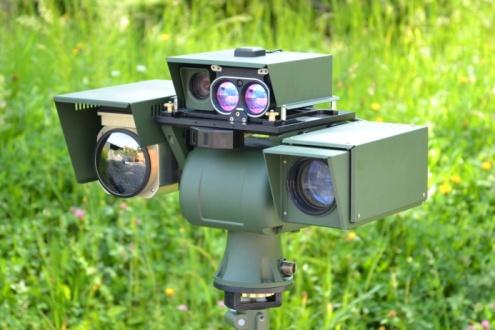

14 Systém výnosného SDPZ je určen k dálkovému průzkumu mimo vozidlo. 1 - rám pro bedny Zarges; 2 - bedny Zarges; 3 - kanystr 20 l; 4 - nářadí vozidla; 5 - řemen; 6 - řemen

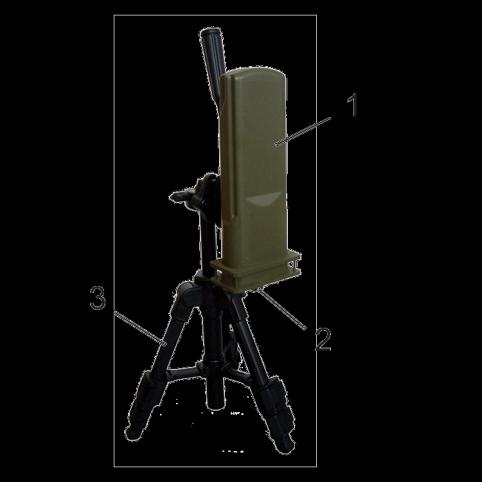

15 Systém výnosného BRL slouží pro monitorování okolí mimo vozidlo. 1 - modul DVF; 2 - konektor modulu DVF; 3 - stativ pro modul DVF 1 - rám pro cívky optického kabelu; 2 - cívky optického kabelu; 3 - terminál SDPz; 4 - řemen; 5 - řemen

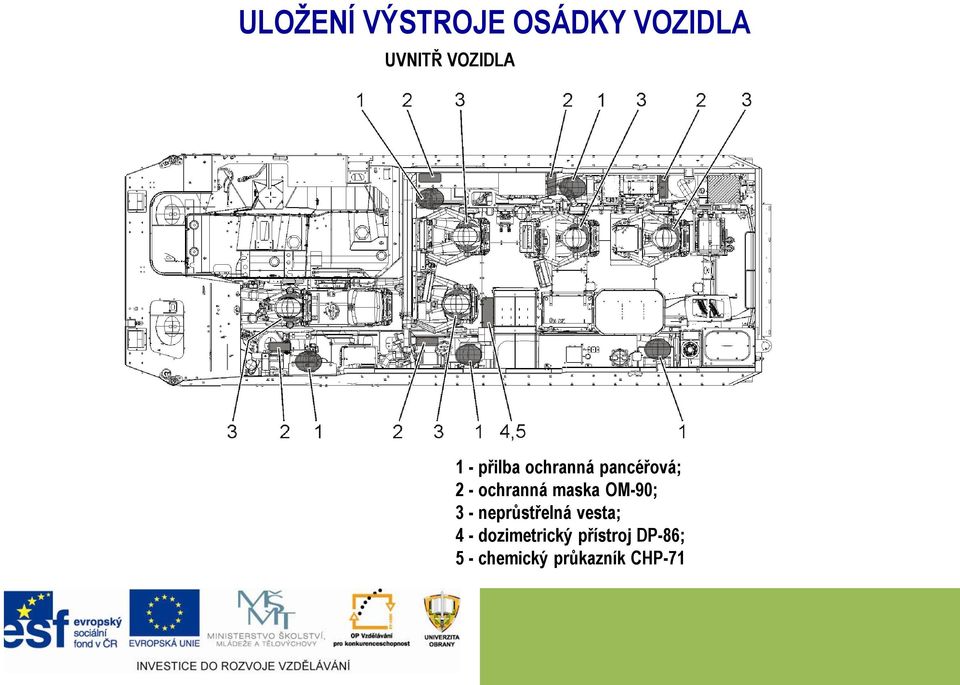

16 ULOŽENÍ VÝSTROJE OSÁDKY VOZIDLA UVNITŘ VOZIDLA 1 - přilba ochranná pancéřová; 2 - ochranná maska OM-90; 3 - neprůstřelná vesta; 4 - dozimetrický přístroj DP-86; 5 - chemický průkazník CHP-71

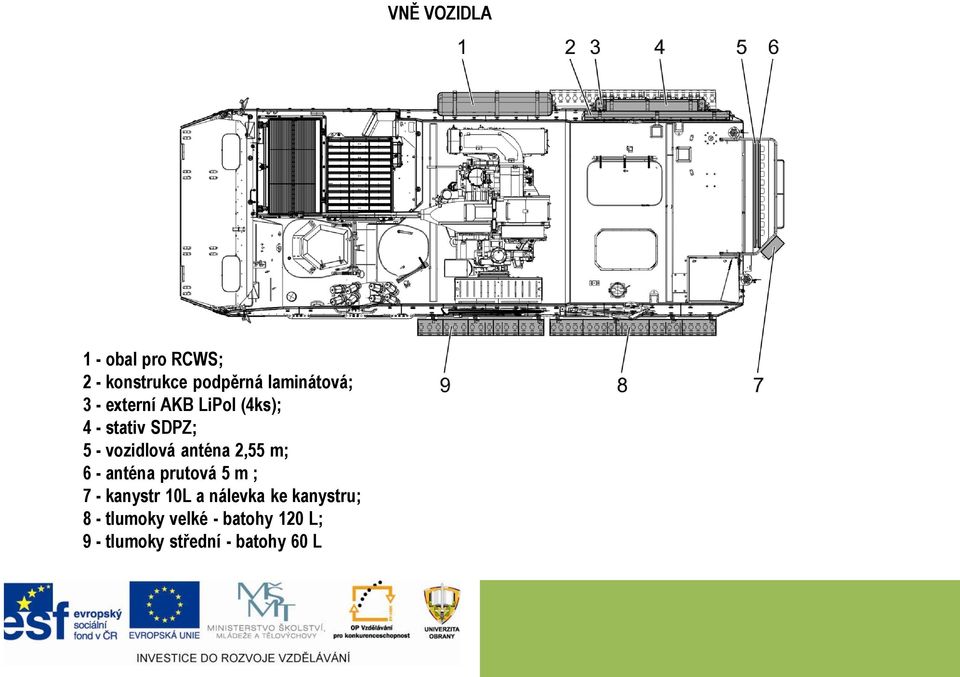

17 1 - obal pro RCWS; 2 - konstrukce podpěrná laminátová; 3 - externí AKB LiPol (4ks); 4 - stativ SDPZ; 5 - vozidlová anténa 2,55 m; 6 - anténa prutová 5 m ; 7 - kanystr 10L a nálevka ke kanystru; 8 - tlumoky velké - batohy 120 L; 9 - tlumoky střední - batohy 60 L VNĚ VOZIDLA

18 RCWS 30 Automatický kanón Mk 44 Maximální dálka účinné střelby (cíl BVP) Maximální dálka účinné střelby (cíl OT) Maximální dálka účinné střelby (ostatní nepancéřované cíle) Vezená munice v zásobníku Vezená pohotovostní zásoba munice Maximální rychlost střelby ráže 30 mm 2000 metrů 2500 metrů 3000 metrů 350 ks 200 ks 200 ran/min Kulomet FN MAG M240 ráže 7.62 Maximální dálka účinné střelby (nechráněná pěchota) 1800 metrů Rychlost střelby 650 až 950 ran/min Vezená munice v zásobníku 1500 ks Vezená pohotovostní zásoba munice 250 ks Systém odpalování PTŘS SPIKE LR Maximální délka účinné střelby Bojová hlavice Systém navádění Vezená munice v zásobníku Vezená pohotovostní zásoba munice 4000 metrů 1 ks tandemové hlavice ruční nebo automatický (vystřel a zapomeň) 2 ks 2 ks

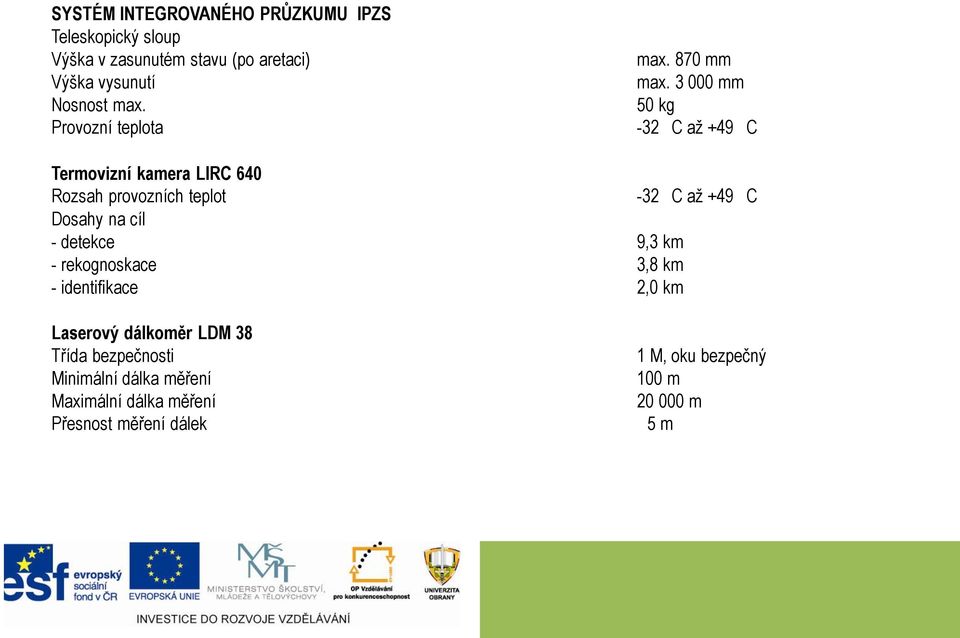

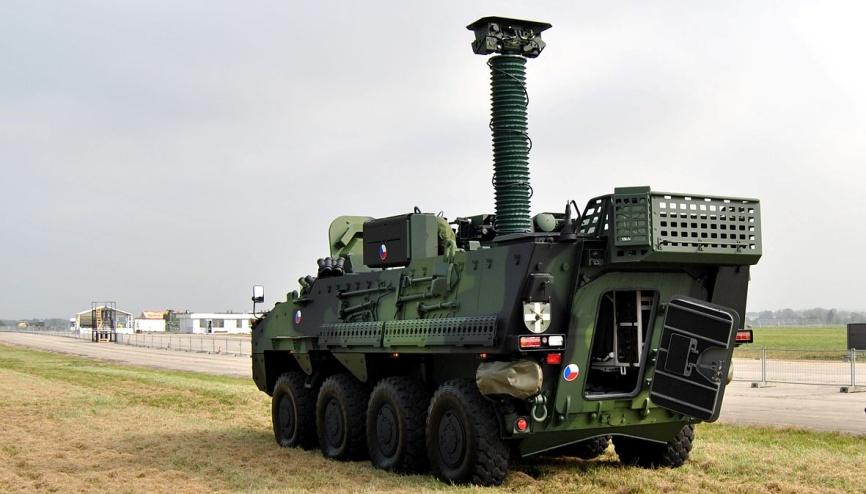

19 SYSTÉM INTEGROVANÉHO PRŮZKUMU IPZS Teleskopický sloup Výška v zasunutém stavu (po aretaci) Výška vysunutí Nosnost max. Provozní teplota max. 870 mm max mm 50 kg -32 C až +49 C Termovizní kamera LIRC 640 Rozsah provozních teplot -32 C až +49 C Dosahy na cíl - detekce 9,3 km - rekognoskace 3,8 km - identifikace 2,0 km Laserový dálkoměr LDM 38 Třída bezpečnosti Minimální dálka měření Maximální dálka měření Přesnost měření dálek 1 M, oku bezpečný 100 m m 5 m

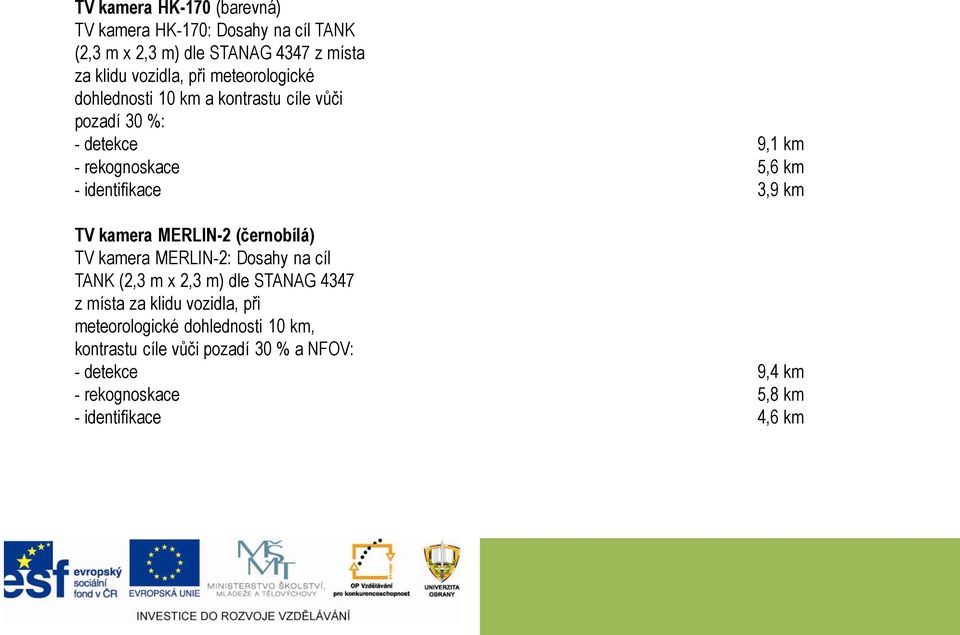

20 TV kamera HK-170 (barevná) TV kamera HK-170: Dosahy na cíl TANK (2,3 m x 2,3 m) dle STANAG 4347 z místa za klidu vozidla, při meteorologické dohlednosti 10 km a kontrastu cíle vůči pozadí 30 %: - detekce 9,1 km - rekognoskace 5,6 km - identifikace 3,9 km TV kamera MERLIN-2 (černobílá) TV kamera MERLIN-2: Dosahy na cíl TANK (2,3 m x 2,3 m) dle STANAG 4347 z místa za klidu vozidla, při meteorologické dohlednosti 10 km, kontrastu cíle vůči pozadí 30 % a NFOV: - detekce 9,4 km - rekognoskace 5,8 km - identifikace 4,6 km

21 BOJIŠŤOVÝ RADIOLOKÁTOR SQUIRE Radarová jednotka Dosah na cíl typu chodec Dosah na cíl typu lehké vozidlo Dosah na cíl typu těžké vozidlo Dosah na cíl typu vrtulník 10 km 15 km 24 km 14 km Dosah v dělostřeleckém módu 20 km Přesnost - ve směru 5 mils - v dálce 15 m Příkon radarové jednotky 50 W

22 SYSTÉM DÁLKOVÉHO PRŮZKUMU SDPZ Termovizní kamera THV 5/20 UC Dosahy na cíl TANK (2,3 m x 2,3 m), ΔT = 2 K; σ = 0,2 km-1; pravděpod. 50 %: - Detekce 4,1 km - Rekognoskace 1,5 km - Identifikace 0,8 km TV kamera MERLIN-2 (monochromatická) TV kamera MERLIN-2: Dosahy na cíl TANK (2,3 m x 2,3 m) dle STANAG 4347 z místa za klidu vozidla, při meteorologické dohlednosti 10 km, kontrastu cíle vůči pozadí 30 % a NFOV: - detekce 9,4 km - rekognoskace 5,8 km - identifikace 4,6 km TV kamera RYS-36 TV kamera RYS-36: Dosahy na cíl TANK (2,3 m x 2,3 m) dle STANAG 4347 z místa za klidu vozidla, při meteorologické dohlednosti 10 km, kontrastu cíle vůči pozadí 30 % a NFOV: - detekce 7,6 km - rekognoskace 3,7 km - identifikace 2,2 km

23 Laserový dálkoměr LRF-5K Typ laseru Třída bezpečnosti Minimální dálka měření Maximální dálka měření režim) Přesnost měření dálek Optická přenosová trasa Délka kabelu Hmotnost Přenosová trasa DVF Frekvenční pásmo Provozní dosah (za každého počasí) Externí AKB LiPol Počet Jmenovité napětí Kapacita Hmotnost diodový 1 M oku bezpečný 20 m m (standardní 5 m 200 m 16 kg 5,470 až 5,725 GHz až 3,2 km 4 ks 26 V DC 40 Ah 10,5 kg
