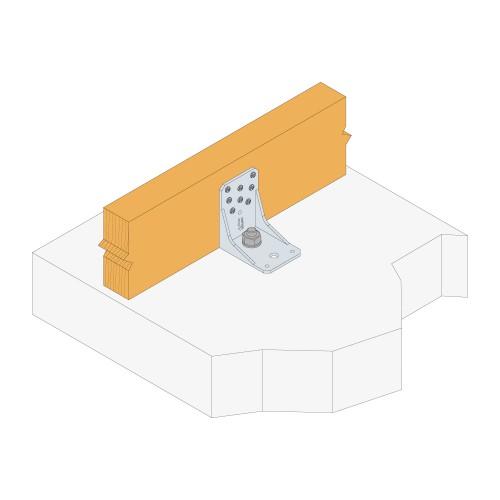

Tyto úhelníky umožnují optimální spojení mezi dřevem a jiným stavebním materiálem, jako je beton, ocel.

AKR úhelník je 3 mm silný a jeho hrany jsou vyztuženy žebrem ETA-070285, CZ-DoP-e070285 FEATURES Materiál Kvalita oceli: S 250 GD +Z

sloupy, lze použít částečné nebo plné zahřebíkovaní APPLICATIONS Anwendbare Materialien Beton, ocel, dřevo.

1 Tyto úhelníky umožnují optimální spojení mezi dřevem a jiným stavebním materiálem, jako je beton, ocel. Jedná se o ekonomické spoje, které lze využít v mnoha oblastech. AKR a AKR-L se liší v otvorech pro šroub. AKR úhelník je 3 mm silný a jeho hrany jsou vyztuženy žebrem ETA , CZ-DoP-e FEATURES Materiál Kvalita oceli: S 250 GD +Z 275 dle norem DIN EN Ochrana proti korozi: 275 gm pozinkováno z obou stran cca 20mm Vorteile Mnohé využití od nosníky až po sloupy, lze použít částečné nebo plné zahřebíkovaní APPLICATIONS Anwendbare Materialien Beton, ocel, dřevo. Mohou být použity i ve venkovním prostředí. Anwendungsbereich Tyto úhelníky umožnují optimální spojení mezi dřevem a jiným stavebním materiálem, jako je beton, ocel. Jedná se o ekonomické spoje, které lze využít v mnoha oblastech. 16

Stützenanschluss. Weitere Anschlussmöglichkeiten finden Sie in der zugehörigen ETA.

2 TECHNICAL DATA Rozměry a typické hodnoty Art. nr. DB. nr. NOBB č. AKR95X AKR135X AKR285X Nachstehend finden Sie Lastangaben zu den Naglebildern: Vollausnagelung, Teilausnagelung und Stützenanschluss. Weitere Anschlussmöglichkeiten finden Sie in der zugehörigen ETA. Tragfähigkeiten Holz an Beton - Vollausnagelung 1 Winkel pro Verbindung ** The bolt design resistance requirement R #,d is determined from (bolt factor x connection design load F #,d ) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances. *** The published characteristic capacity is based on instantaneous load duration and service class 2 according to EC5 (EN 1995) k mod = 1,1. For other load duration and service class, please refer to the ETA to get more accurate capacities 26

3 Tragfähigkeiten Holz an Beton - Teilausnagelung 1 Winkel pro Verbindung ** The bolt design resistance requirement R #,d is determined from (bolt factor x connection design load F #,d ) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances. *** The published characteristic capacity is based on instantaneous load duration and service class 2 according to EC5 (EN 1995) k mod = 1,1. For other load duration and service class, please refer to the ETA to get more accurate capacities Tragfähigkeiten Stütze an Beton 1 Winkel pro Verbindung ** The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances. *** The published characteristic capacity is based on instantaneous load duration and service class 2 according to EC5 (EN 1995) k mod = 1,1. For other load duration and service class, please refer to the ETA to get more accurate capacities 36

4 Tragfähigkeiten - Vollausnagelung AKR95X3 AKR135X3 AKR285X3 *) Bolzenanker z.b. WA, BoAX II oder gleichwertig sind separat nachzuweisen. Tragfähigkeiten - Teilausnagelung AKR95X3 AKR135X3 AKR285X3 *) Bolzenanker z.b. WA, BoAX II oder gleichwertig sind separat nachzuweisen. Tragfähigkeiten - Stützenanschluss 46

5 AKR95X3 AKR135X3 AKR285X3 *) Bolzenanker z.b. WA, BoAX II oder gleichwertig sind separat nachzuweisen. Faktor zur Bolzenberechnung bei Anschlüssen mit 2 AKR Lastrichtung k_ax k_lat F1 Bolzen 1 u. 2 0,5 0 F23 Bolzen 1 u. 2 0,2 0,5 F45 Bolzen 1 aus F*1,d 1 0 F45 Bolzen 2 0,5 1 Für Lastrichtung F45 gilt: Eine zusätzliche Zuglast (F*1,d) muss aufgenommen und für den linken AKR, sowie für beide Bolzen nachgewiesen werden. Kombinierte Beanspruchung: 56

6 INSTALLATION Befestigung Připevnit hřebíky CNA4,0xl nebo šrouby CSA5,0xl.Pro montáž do betonu kotevní šroub M12 Clouage total Clouage sur poteau Partial nailing Fixation poutre sur dalle béton Fixation d'équerre renforcée pour ossature bois avec SDS 66
