MECHANICKÉ KOTVY R-RLK-C KOTVA RAWLOK SE ŠROUBEM S KUŽELOVOU HLAVOU Mechanická kotva

Použití Kotva pro střední zatížení Kotva navržená pro optimální účinnost ve většině

přítlačnou sílu na upevňovaný díl kotvy a vrtáku jsou vyznačeny na plášti pro

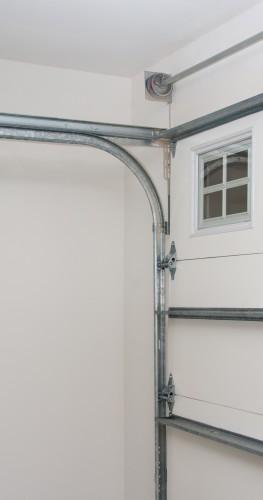

Okenice Garážová vrata Podkladový mate riál K použití do: Netrhlinový beton

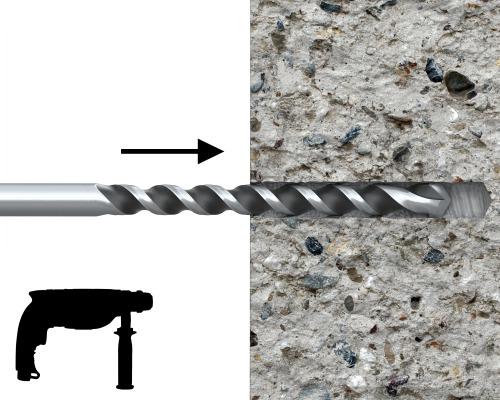

Vyvrtej otvor požadovaného průměru a hloubky.

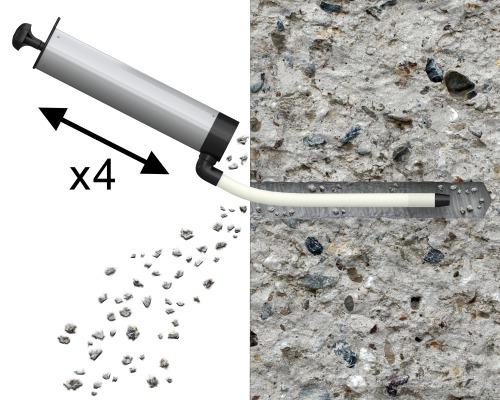

Odstraníme vrtnou drť a důkladně vyčistíme otvor pomocí kartáče a pumpičky.

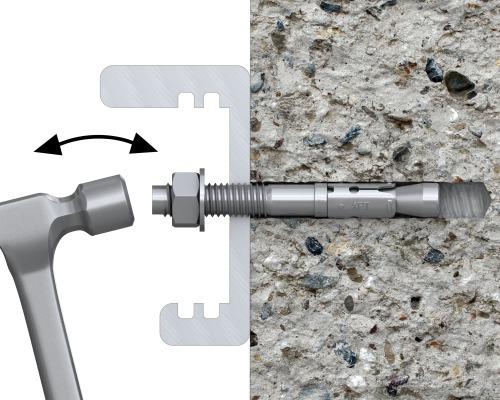

1 MECHANICKÉ KOTVY R-RLK-C KOTVA RAWLOK SE ŠROUBEM S KUŽELOVOU HLAVOU Mechanická kotva pro střední zatížení s kuželovou hlavou Informace o produktu Vlastnosti a výhody Použití Kotva pro střední zatížení Kotva navržená pro optimální účinnost ve většině podkladových materiálů Integrovaný díl s kontrolovaným rozporem zaji šťuje maximální přítlačnou sílu na upevňovaný díl kotvy a vrtáku jsou vyznačeny na plášti pro přesnou montáž Topná tělesa Značky Stadionová sedadla Satelitní antény Pozednice Okenice Garážová vrata Podkladový mate riál K použití do: Netrhlinový beton C20/25-C50/60 Plná cihla Železobeton Způsob montáže Vyvrtej otvor požadovaného průměru a hloubky. POZOR: V případě kotvení do cihly je třeba se vyhnout kotvení ve spárách. Odstraníme vrtnou drť a důkladně vyčistíme otvor pomocí kartáče a pumpičky. Vložíme kotvu do otvoru přes upevňovaný díl a zatlučeme kladívkem na požadovanou hloubku. S použitím momentového klíče dotáhněte matici na požadovaný utahovací moment. 1

2 Informace o produktu Kotva Upevňovací prvek Produkt Průměr Délka Maximální tloušťka Průměr otvoru d L t fix d f R-RLK-C R-RLK-C Způsob montáže Průměr závitu d 6.5 Průměr otvoru v podloží d Montážní točitvý moment (Beton) T inst [Nm] 2.5 Montážní točitvý moment (Betonová tvarovka 14.0MPa) T inst [Nm] 1.5 Montážní točitvý moment (Betonová tvarovka 7.0MPa) T inst [Nm] 1 Minimální hloubka otvoru v podloží h 0 30 Montážní hloubka h nom 30 Min. tloušťka podloží h min 50 Minimální vzdálenost s min 40 Min. vzdálenost od okraje c min 40 Charakteristické hodnoty Údaje výkonnosti pro jednotlivou kotvu bez vlivu vzdálenosti od okraje a rozteče BETONOVÁ TVAROVKA 7.0MPA NETRHLINOVÝ BETON CHARAKTERISTICKÁ ÚNOSNOST ZATÍŽENÍ TAHEM N Rk BETONOVÁ TVAROVKA 7.0MPA [kn] 1.50 NETRHLINOVÝ BETON [kn] 5.00 SMYKOVÉ ZATÍŽENÍ V Rk BETONOVÁ TVAROVKA 7.0MPA [kn] 2.30 NETRHLINOVÝ BETON [kn]

3 Charakteristické hodnoty VÝPOČTOVÁ ÚNOSNOST ZATÍŽENÍ TAHEM N Rd BETONOVÁ TVAROVKA 7.0MPA [kn] 0.69 NETRHLINOVÝ BETON [kn] 2.31 SMYKOVÉ ZATÍŽENÍ V Rd BETONOVÁ TVAROVKA 7.0MPA [kn] 1.28 NETRHLINOVÝ BETON [kn] 2.00 DOPORUČENÉ ZATÍŽENÍ ZATÍŽENÍ TAHEM N rec BETONOVÁ TVAROVKA 7.0MPA [kn] 0.50 NETRHLINOVÝ BETON [kn] 1.65 SMYKOVÉ ZATÍŽENÍ V rec BETONOVÁ TVAROVKA 7.0MPA [kn] 0.91 NETRHLINOVÝ BETON [kn] 1.43 Projektové charakteristické hodnoty Údaje založené na AT / ZATÍŽENÍ TAHEM ZNIČENÍ VYTRŽENÍM; NETRHLINOVÝ BETON C20/25 [kn] 5.00 [kn] 2.31 ZNIČENÍ VYTRŽENÍM; BETONOVÁ TVAROVKA 7.0MPA [kn] 1.50 [kn] 0.69 ZNIČENÍ VYTRŽENÍM; BETONOVÁ TVAROVKA 14.0MPA [kn] 1.90 [kn] 0.88 ZNIČENÍ VYTRŽENÍM; BETONOVÁ TVAROVKA 20,5MPA [kn] 2.40 [kn] 1.11 SMYKOVÉ ZATÍŽENÍ NETRHLINOVÝ BETON C20/25 [kn] 3.60 [kn] 2.00 BETONOVÁ TVAROVKA 7.0MPA [kn] 2.30 [kn] 1.28 BETONOVÁ TVAROVKA 14.0MPA [kn] 3.40 [kn] 1.89 BETONOVÁ TVAROVKA 20,5MPA [kn] 3.40 [kn]

4 Projektové charakteristické hodnoty Snižující / zvyšující odolností faktory pro vzdálenosti od okraje a rozteče Vzdálenost od hrany (roztahování) [Czech]: Reduction factors for edge distance <Ccr,N applicable to NRd or Nrec for non-cracked and cracked concrete from 'Basic Performance' table C N M6 M8 M10 M Vzdálenost od hrany (seříznutí) Zvýšení faktory pro vzdálenosti od okraje> C min rozhodném pro V Rd REC pro bez trhlinový beton z navrhovací tabulky s technickými údaji C V M6 M8 M10 M Rozestup kotev [Czech]: Reduction factors for spacing <Scr,N applicable to NRd / VRd or Nrec / Vrec for non-cracked concrete from 'Basic Performance' table s M6 M8 M10 M

5 Logistické údaje Produkt Průměr Kotva Množství (ks) Hmotnost [kg] Délka Jednotkové Hromadné Paleta Jednotkové Hromadné Paleta Kódy ean R-RLK-C R-RLK-C
