GREEN MOTION SYSTÉM. UPS pro výtahy Návod na obsluhu

Transkript

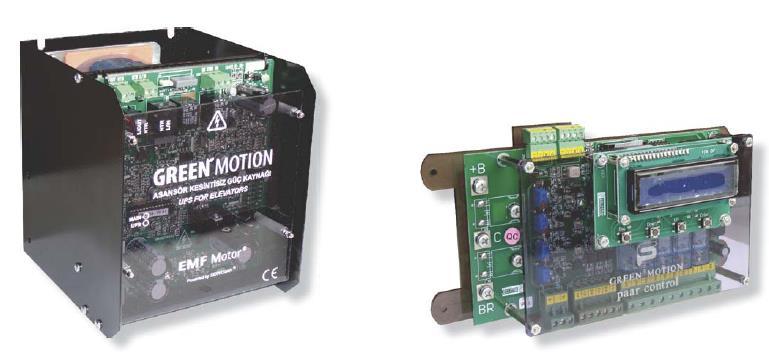

1 GREEN MOTION SYSTÉM UPS pro výtahy Návod na obsluhu Green Motion UPS DC/AC konvertor Green Motion Card Regulátor baterií

2 Green Motion System je UPS-systém, který snižuje náklady na energie a zabezpečuje chod výtahu v případě výpadku elektricke energie. Skladá se z Green Motion Card karty a DC/AC-konvertoru Green Motion. Úspora elektrické energie Je dobře známe, že všechny výtahové systémy generují energii, když výtah brzdí. Tato energie je obyčejně spálená přes brzdový odpor. S Green Motion systémem se energie ukládá do baterií, aby mohla být znovu využita. Při normálním použití, když je výtah pod zátěží, je motor poháněn rovnoměrným dílem ze sítě a z baterie. Náš systém snižuje náklady na energie o více jak 50% v porovnání s klasickým principem, kde je energie spalována. Když se cena elektrické energie mění z hodiny na hodinu, můžete v případě potřeby dobíjet baterie v čase levného tarifu elektřiny. Toto je právě další způsob jak ušetřit na nákladech za elektrickou energii. Výpadek elektrické energie Při výpadku elektrické energie bude chod výtahu probíhat za normálních podmínek se stejným komfortem jízdy a rychlostí. S plně nabítími bateriemi můžete dosáhnout jízd bez elektrické energie. Green Motion karta Ovládá ON/OFF připojení batérií k frekvenčnímu meniči (FQ) a nabíjení batérií (regenerační a nebo ze sítě). Externí nabiječka není potřeba. Green Motion DC / AC konverzní jednotka převádí DC napětí batérií na 1x220 V AC. Je využívaný jako zdroj nepřerušované energie pro kabinu výtahu, rozvaděč a pro brzdy (přes usmerňovač).

3 Green Motion Karta Elektrické komponenty (není součástí dodávky) F1: Pojistka, fáze F2: Pojistka, baterie KL: relé, fáze: 24 V DC, 2 NO PR: relé, fáze: 230 V AC, 2A, NO R1: Zatěžovací odpor: 24 Ω / 500 W Režim napájení z baterie Green Motion karta zabezpečuje připojení baterií k FQ (frekvenčnímu měniči), do té doby pokud je RUN signál z FQ a napětí baterií je minimálně 240V DC. V případě, že napětí baterií klesne pod 240V DC, budou baterie odpojené. Baterie (nejsou součástí dodávky): 22 ks 12V/7Ah. Skontrolujte, zdali baterie dokáží dodat dostatek proudu pro motor. Příklad: Jmenovitý proud motoru je 26,5 A, baterie by měli být schopny dodat 26,5 * 0,86 = 22,95A

4 Rozměry L (délka) 219 x W (šířka) 124 x H (výška) 80 mm. Základna je montovaná pomocí distančních objímek. Green Motion Karta Konfigurace Použíjte čtyři tlačítka pod displejem. Tlačítky UP a DOWN se pohybuje v menu, tlačítko ENTER použíjte pro výběr a znovu ENTER pro uložení parametrů. Tlačítkem ESC se opustí režim konfigurování bez uložení. Menu 1: Stav / Stav baterie. ESC DOWN UP ENTER směr dolů směr nahoru

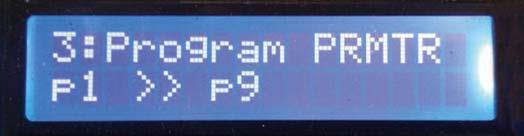

5 Napájení je v pořádku Napětí > 290 V DC. Napájení je slabé - Napětí baterie je mezi 290 a 240 V DC. Systém funguje. Napájení je odpojené - Baterie není zapojena, protože napětí baterie je <240 V DC Menu 2: C & D / Hodiny a datum Nastavte aktuální čas a datum. Je to nutné pro nabíjení baterií ze sítě, pokud chcete využít nejnižší možné ceny elektřiny, podívej na Menu 3. Menu 3: Program PRMTR / Parametry programu Hlavní nastavení P1.1>> P1.2 Úspora energie Je možné dobíjet baterie v časovém intervalu, když je cena energií nejnižší. 1. Automatické / Předvolba časového intervalu. 2. Manuálně / Časový interval pro nabíjení ze sítě, je možné nastavit manuálně. Úspora energie Zapnuto (ON): none Vypnuto (OFF): none Nastavte časy zapnutí a vypnutí. Zpoždění vypnutí 50 x 100 ms nastavte zpoždění vypnutí v případě, že pokles napětí je <240 V DC. Doba by měla byt dostatečně dlouhá na otevření kabínových dveří. Tovární nastavení 1. Hotovo Nastaví všechny hodnoty do továrního nastavení.

6 Green Motion Konvertor DC/AC Pro nepřerušovanou dodávku energie pro kabinu výtahu, rozvaděč a brzdy: 750W/3A nebo 1kW (5 sec). KU-S-DCX V baterie 22 ks, 12V/7Ah Konvertor 264VDC / 220VAC N Power breaker Nepřerušovaný proud 1-fáze L/OUT 0 230V Síť 230V/50Hz N L/IN GR relé Power breaker Signální kontakt CO Ukazuje, zdali je napájení ze sítě nebo z baterií. Brzdy Usmerňovač (není součástí dodávky)měl by být zapojený mezi DC/ACkonvertorem a brzdou. Naše standardní brzdy mají napětí 207 V DC.

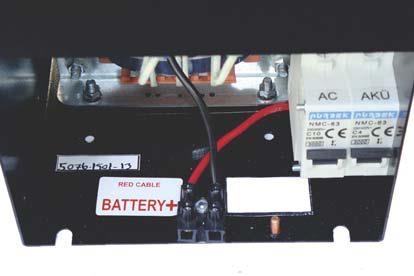

7 Základní montáž \ \ \ UPOZORNĚNÍ! Pojistky 22 kusů baterií 12V AC DC Rozměry L (délka)182 x W (šířka) 160 x H (výška) 175 mm.

8 ŘÍZENÍ + FUNKCE MAIN - výkon ze sítě je k dispozici (ON) UPS - Převodník DC/AC ve funkci (ON) GR - indikuje režim ze sítě (ON) / režim z baterie (OFF) BAT - nabíjení (ON) GRX - interní funkce, v pořádku, jestliže je ON 5V - interní funkce, v pořádku, jestliže je ON 15V - interní funkce, v pořádku, jestliže je ON Indikace Příčiny Nápravná opatření (LED + alarm + vypínač) MAIN, GR jsou ON Síťový režim - Stály alarm, MAIN, GR jsou ON Síťový režim Pretížení Poplach se zastaví sám od sebe, když přetížení trvá <5 Sec. MAIN, GR jsou OFF Síťový režim není k dispozici Bateriový režim byl spuštěn automaticky, viz. níže. Prerušovaný alarm UPS je zapnutá ON (zelená) + MAIN, GR je vypnutá OFF Bateriový režim Výkon ze sítě není k dispozici Normální operace výtahu. Automaticky se změní na napájení ze sítě, jakmile se vrátí elektrický proud Jako je uvedeno výše, jen s vyšší intenzitou alarmu UPS je zapnutá ON (zelená) + MAIN, GR je vypnutá OFF Všechny LED jsou vypnuté OFF + alarm je vypnutý 5V, 15V nebo GRX jsou vypnuté OFF, MAIN nebo GR jsou zapnuta ON CO prepínač Bateriový režim 1. Pretížení 2. Napětí baterie je <260V Green Motion se sám vypnul protože: 1. Pretížení trvá více jak 5 Sec. 2. Napětí baterie je <215V 3. Zkrat interní problém Označuje režim napájení ze sítě nebo z baterie Automaticky se vrátí k přerušovanému alarmu: 1. V případě, že pretížení trvá méně než <5 s. 2. Jakmile se vrátí elektrický proud 1. Vyhledání / x problému 2. Počkat až se vrátí proud do sítě. Nabíjení se spustí automaticky. 3. Jestliže se spálila pojistka DC / AC, kontaktujte EMF Kontaktujte EMF - Vyhrazujeme si právo změn bez předchozího upozornění
