UŽIVATELSKÝ MANUÁL LABORATORNÍ ZDROJ HCS-3604/3602 ÚVOD

Transkript

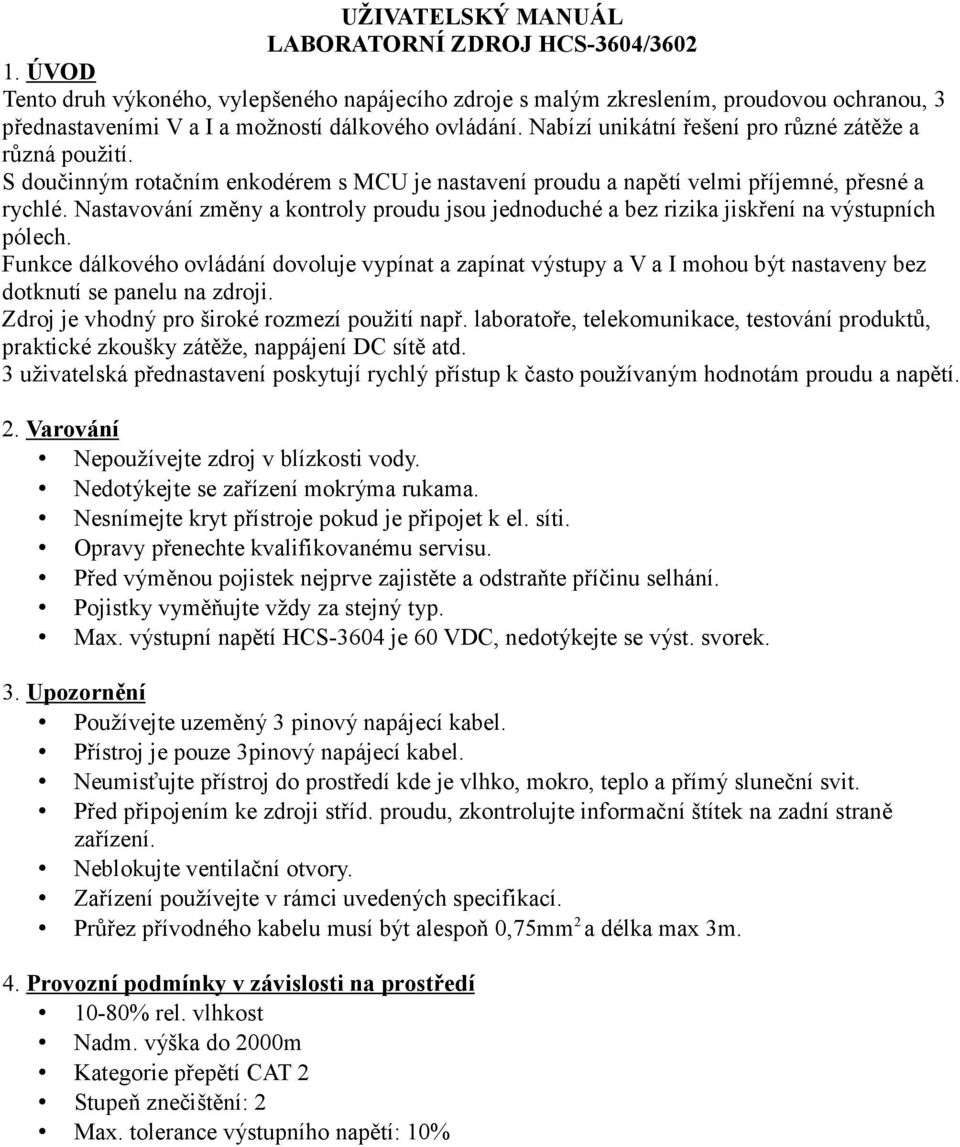

1 UŽIVATELSKÝ MANUÁL LABORATORNÍ ZDROJ HCS-3604/ ÚVOD Tento druh výkoného, vylepšeného napájecího zdroje s malým zkreslením, proudovou ochranou, 3 přednastaveními V a I a možností dálkového ovládání. Nabízí unikátní řešení pro různé zátěže a různá použití. S doučinným rotačním enkodérem s MCU je nastavení proudu a napětí velmi příjemné, přesné a rychlé. Nastavování změny a kontroly proudu jsou jednoduché a bez rizika jiskření na výstupních pólech. Funkce dálkového ovládání dovoluje vypínat a zapínat výstupy a V a I mohou být nastaveny bez dotknutí se panelu na zdroji. Zdroj je vhodný pro široké rozmezí použití např. laboratoře, telekomunikace, testování produktů, praktické zkoušky zátěže, nappájení DC sítě atd. 3 uživatelská přednastavení poskytují rychlý přístup k často používaným hodnotám proudu a napětí. 2. Varování Nepoužívejte zdroj v blízkosti vody. Nedotýkejte se zařízení mokrýma rukama. Nesnímejte kryt přístroje pokud je připojet k el. síti. Opravy přenechte kvalifikovanému servisu. Před výměnou pojistek nejprve zajistěte a odstraňte příčinu selhání. Pojistky vyměňujte vždy za stejný typ. Max. výstupní napětí HCS-3604 je 60 VDC, nedotýkejte se výst. svorek. 3. Upozornění Používejte uzeměný 3 pinový napájecí kabel. Přístroj je pouze 3pinový napájecí kabel. Neumisťujte přístroj do prostředí kde je vlhko, mokro, teplo a přímý sluneční svit. Před připojením ke zdroji stříd. proudu, zkontrolujte informační štítek na zadní straně zařízení. Neblokujte ventilační otvory. Zařízení používejte v rámci uvedených specifikací. Průřez přívodného kabelu musí být alespoň 0,75mm 2 a délka max 3m. 4. Provozní podmínky v závislosti na prostředí 10-80% rel. vlhkost Nadm. výška do 2000m Kategorie přepětí CAT 2 Stupeň znečištění: 2 Max. tolerance výstupního napětí: 10%

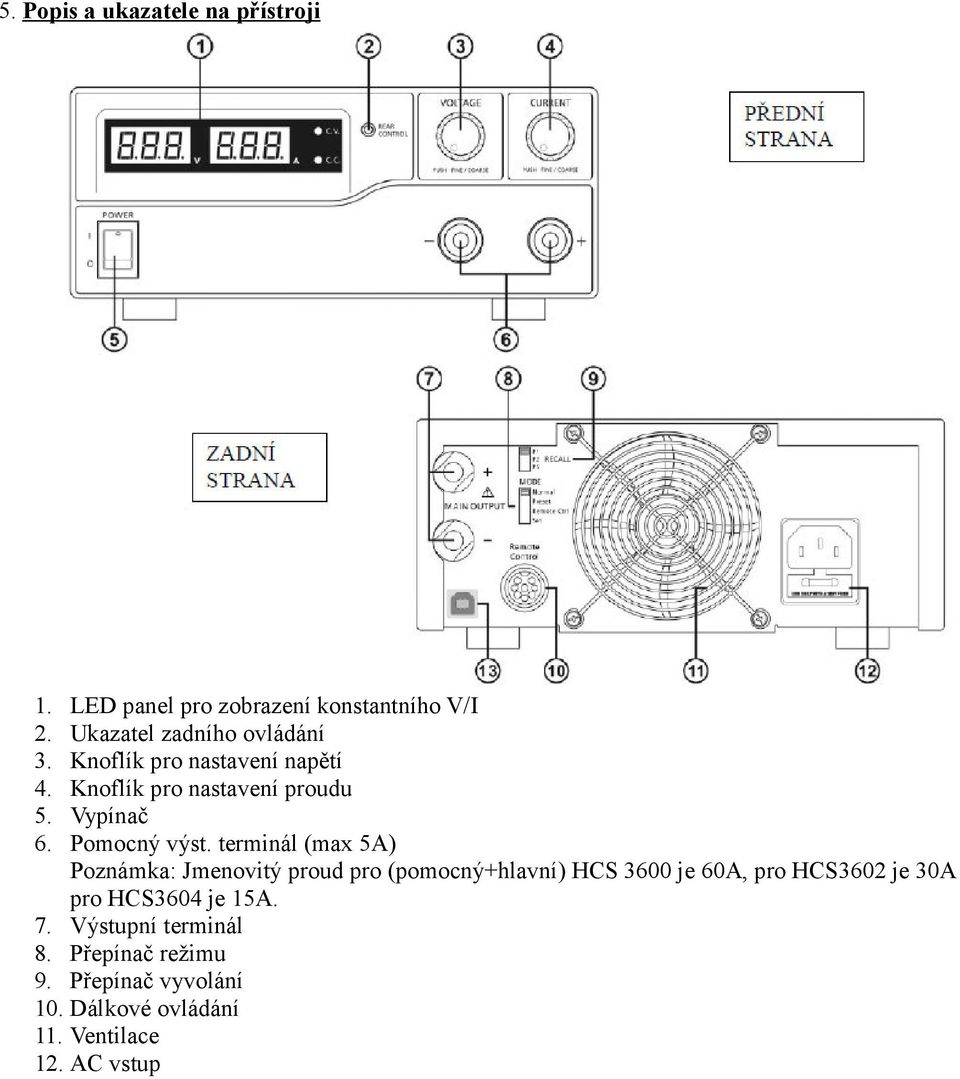

2 5. Popis a ukazatele na přístroji 1. LED panel pro zobrazení konstantního V/I 2. Ukazatel zadního ovládání 3. Knoflík pro nastavení napětí 4. Knoflík pro nastavení proudu 5. Vypínač 6. Pomocný výst. terminál (max 5A) Poznámka: Jmenovitý proud pro (pomocný+hlavní) HCS 3600 je 60A, pro HCS3602 je 30A pro HCS3604 je 15A. 7. Výstupní terminál 8. Přepínač režimu 9. Přepínač vyvolání 10. Dálkové ovládání 11. Ventilace 12. AC vstup

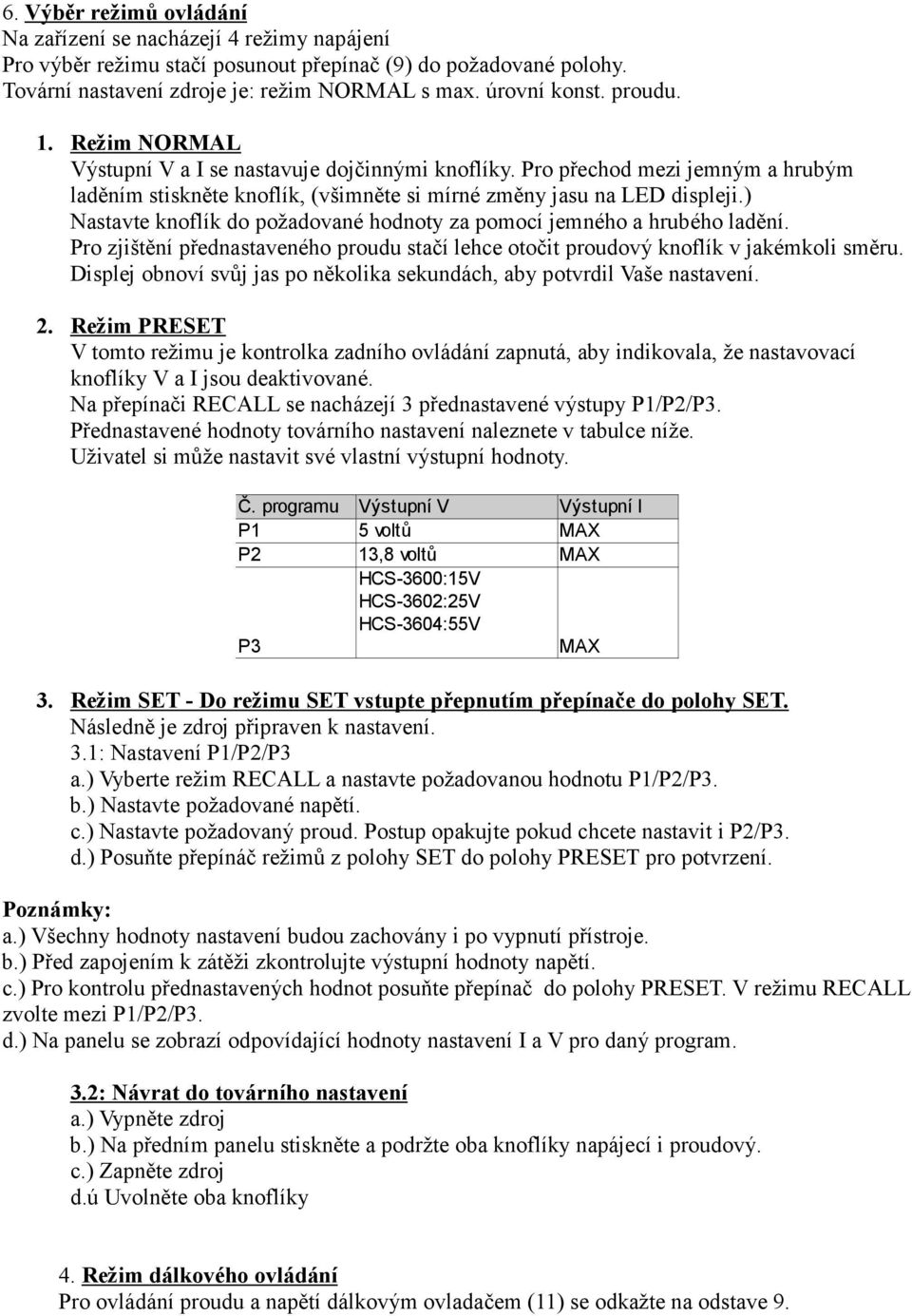

3 6. Výběr režimů ovládání Na zařízení se nacházejí 4 režimy napájení Pro výběr režimu stačí posunout přepínač (9) do požadované polohy. Tovární nastavení zdroje je: režim NORMAL s max. úrovní konst. proudu. 1. Režim NORMAL Výstupní V a I se nastavuje dojčinnými knoflíky. Pro přechod mezi jemným a hrubým laděním stiskněte knoflík, (všimněte si mírné změny jasu na LED displeji.) Nastavte knoflík do požadované hodnoty za pomocí jemného a hrubého ladění. Pro zjištění přednastaveného proudu stačí lehce otočit proudový knoflík v jakémkoli směru. Displej obnoví svůj jas po několika sekundách, aby potvrdil Vaše nastavení. 2. Režim PRESET V tomto režimu je kontrolka zadního ovládání zapnutá, aby indikovala, že nastavovací knoflíky V a I jsou deaktivované. Na přepínači RECALL se nacházejí 3 přednastavené výstupy P1/P2/P3. Přednastavené hodnoty továrního nastavení naleznete v tabulce níže. Uživatel si může nastavit své vlastní výstupní hodnoty. Č. programu Výstupní V Výstupní I P1 5 voltů MAX P2 13,8 voltů MAX HCS-3600:15V HCS-3602:25V HCS-3604:55V P3 MAX 3. Režim SET - Do režimu SET vstupte přepnutím přepínače do polohy SET. Následně je zdroj připraven k nastavení. 3.1: Nastavení P1/P2/P3 a.) Vyberte režim RECALL a nastavte požadovanou hodnotu P1/P2/P3. b.) Nastavte požadované napětí. c.) Nastavte požadovaný proud. Postup opakujte pokud chcete nastavit i P2/P3. d.) Posuňte přepínáč režimů z polohy SET do polohy PRESET pro potvrzení. Poznámky: a.) Všechny hodnoty nastavení budou zachovány i po vypnutí přístroje. b.) Před zapojením k zátěži zkontrolujte výstupní hodnoty napětí. c.) Pro kontrolu přednastavených hodnot posuňte přepínač do polohy PRESET. V režimu RECALL zvolte mezi P1/P2/P3. d.) Na panelu se zobrazí odpovídající hodnoty nastavení I a V pro daný program. 3.2: Návrat do továrního nastavení a.) Vypněte zdroj b.) Na předním panelu stiskněte a podržte oba knoflíky napájecí i proudový. c.) Zapněte zdroj d.ú Uvolněte oba knoflíky 4. Režim dálkového ovládání Pro ovládání proudu a napětí dálkovým ovladačem (11) se odkažte na odstave 9.

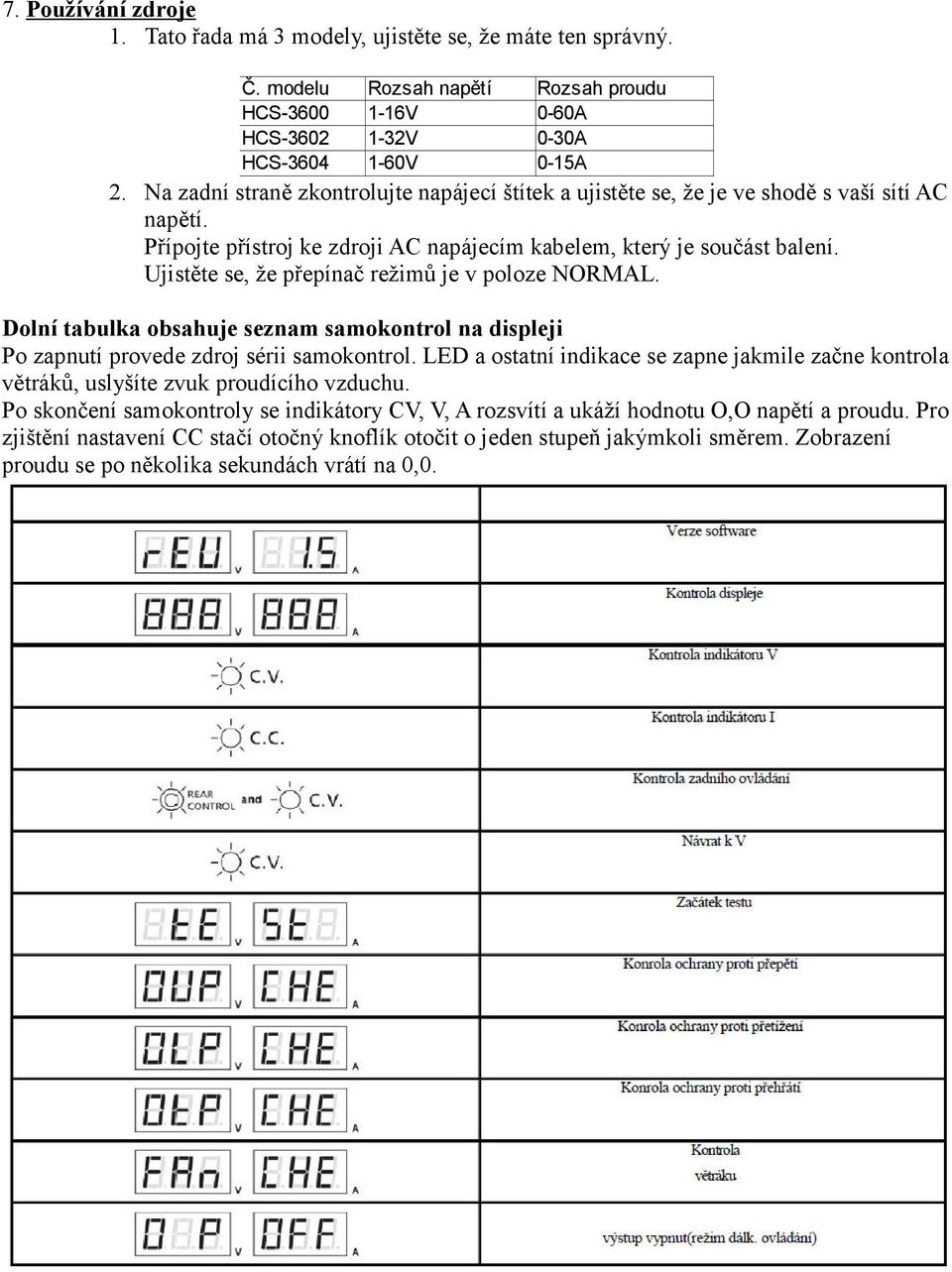

4 7. Používání zdroje 1. Tato řada má 3 modely, ujistěte se, že máte ten správný. Č. modelu Rozsah napětí Rozsah proudu HCS V 0-60A HCS V 0-30A HCS V 0-15A 2. Na zadní straně zkontrolujte napájecí štítek a ujistěte se, že je ve shodě s vaší sítí AC napětí. Přípojte přístroj ke zdroji AC napájecím kabelem, který je součást balení. Ujistěte se, že přepínač režimů je v poloze NORMAL. Dolní tabulka obsahuje seznam samokontrol na displeji Po zapnutí provede zdroj sérii samokontrol. LED a ostatní indikace se zapne jakmile začne kontrola větráků, uslyšíte zvuk proudícího vzduchu. Po skončení samokontroly se indikátory CV, V, A rozsvítí a ukáží hodnotu O,O napětí a proudu. Pro zjištění nastavení CC stačí otočný knoflík otočit o jeden stupeň jakýmkoli směrem. Zobrazení proudu se po několika sekundách vrátí na 0,0.

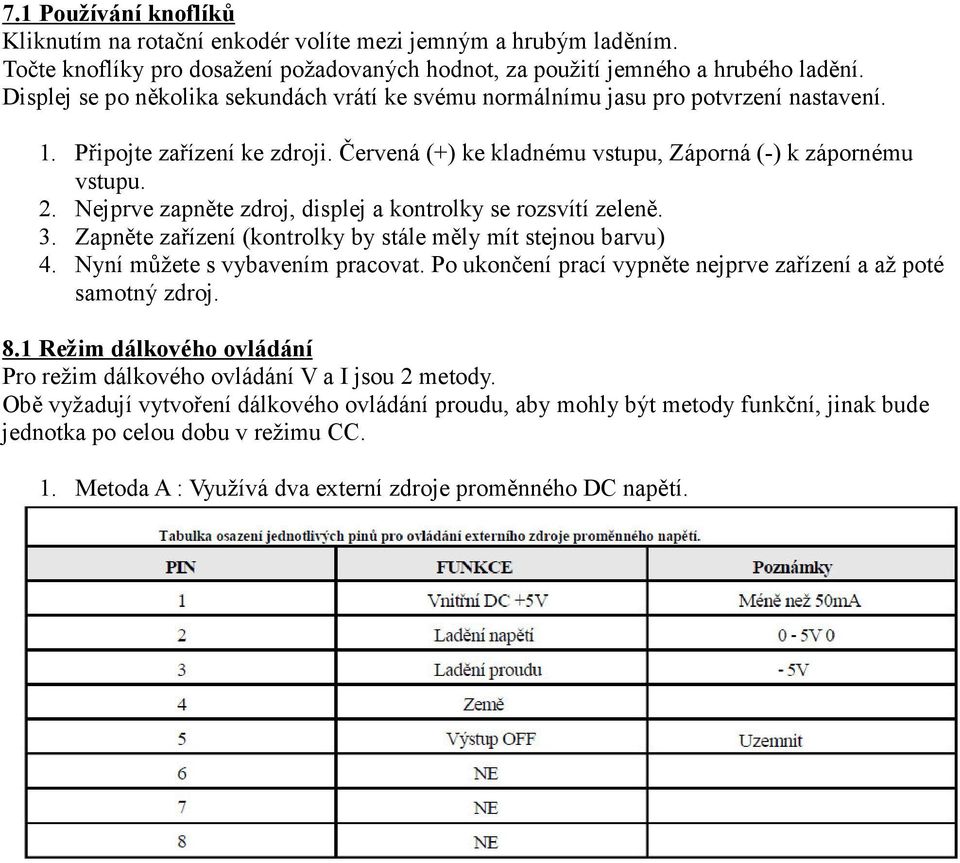

5 7.1 Používání knoflíků Kliknutím na rotační enkodér volíte mezi jemným a hrubým laděním. Točte knoflíky pro dosažení požadovaných hodnot, za použití jemného a hrubého ladění. Displej se po několika sekundách vrátí ke svému normálnímu jasu pro potvrzení nastavení. 1. Připojte zařízení ke zdroji. Červená (+) ke kladnému vstupu, Záporná (-) k zápornému vstupu. 2. Nejprve zapněte zdroj, displej a kontrolky se rozsvítí zeleně. 3. Zapněte zařízení (kontrolky by stále měly mít stejnou barvu) 4. Nyní můžete s vybavením pracovat. Po ukončení prací vypněte nejprve zařízení a až poté samotný zdroj. 8.1 Režim dálkového ovládání Pro režim dálkového ovládání V a I jsou 2 metody. Obě vyžadují vytvoření dálkového ovládání proudu, aby mohly být metody funkční, jinak bude jednotka po celou dobu v režimu CC. 1. Metoda A : Využívá dva externí zdroje proměnného DC napětí.

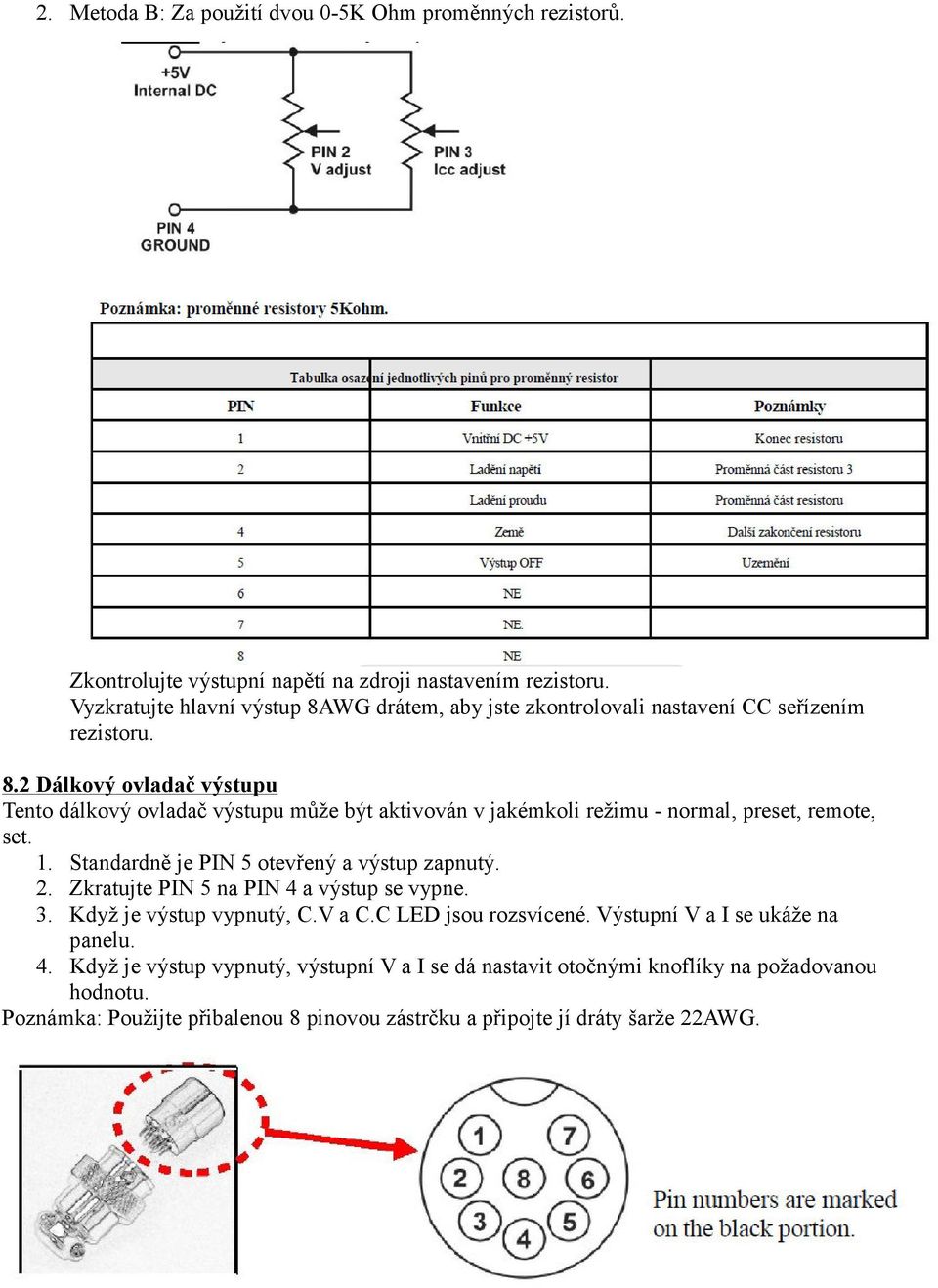

6 2. Metoda B: Za použití dvou 0-5K Ohm proměnných rezistorů. Zkontrolujte výstupní napětí na zdroji nastavením rezistoru. Vyzkratujte hlavní výstup 8AWG drátem, aby jste zkontrolovali nastavení CC seřízením rezistoru. 8.2 Dálkový ovladač výstupu Tento dálkový ovladač výstupu může být aktivován v jakémkoli režimu - normal, preset, remote, set. 1. Standardně je PIN 5 otevřený a výstup zapnutý. 2. Zkratujte PIN 5 na PIN 4 a výstup se vypne. 3. Když je výstup vypnutý, C.V a C.C LED jsou rozsvícené. Výstupní V a I se ukáže na panelu. 4. Když je výstup vypnutý, výstupní V a I se dá nastavit otočnými knoflíky na požadovanou hodnotu. Poznámka: Použijte přibalenou 8 pinovou zástrčku a připojte jí dráty šarže 22AWG.

7

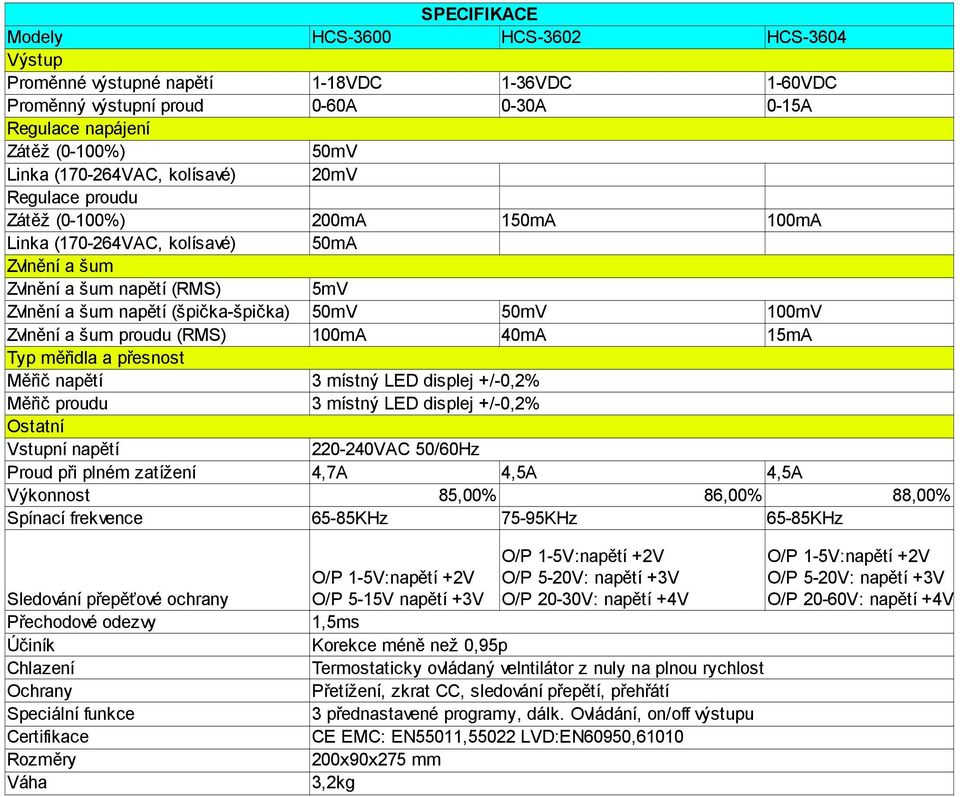

8 SPECIFIKACE Modely HCS-3600 HCS-3602 HCS-3604 Výstup Proměnné výstupné napětí 1-18VDC 1-36VDC 1-60VDC Proměnný výstupní proud 0-60A 0-30A 0-15A Regulace napájení Zátěž (0-100%) 50mV Linka ( VAC, kolísavé) 20mV Regulace proudu Zátěž (0-100%) 200mA 150mA 100mA Linka ( VAC, kolísavé) 50mA Zvlnění a šum Zvlnění a šum napětí (RMS) 5mV Zvlnění a šum napětí (špička-špička) 50mV 50mV 100mV Zvlnění a šum proudu (RMS) 100mA 40mA 15mA Typ měřidla a přesnost Měřič napětí 3 místný LED displej +/-0,2% Měřič proudu 3 místný LED displej +/-0,2% Ostatní Vstupní napětí VAC 50/60Hz Proud při plném zatížení 4,7A 4,5A 4,5A Výkonnost 85,00% 86,00% 88,00% Spínací frekvence 65-85KHz 75-95KHz 65-85KHz Sledování přepěťové ochrany Přechodové odezvy O/P 1-5V:napětí +2V O/P 5-15V napětí +3V 1,5ms O/P 1-5V:napětí +2V O/P 5-20V: napětí +3V O/P 20-30V: napětí +4V O/P 1-5V:napětí +2V O/P 5-20V: napětí +3V O/P 20-60V: napětí +4V Účiník Korekce méně než 0,95p Chlazení Termostaticky ovládaný velntilátor z nuly na plnou rychlost Ochrany Přetížení, zkrat CC, sledování přepětí, přehřátí Speciální funkce 3 přednastavené programy, dálk. Ovládání, on/off výstupu Certifikace CE EMC: EN55011,55022 LVD:EN60950,61010 Rozměry 200x90x275 mm Váha 3,2kg
