1 Spokojenost zákazníků Nejlepší poměr cena/výkon C K Kvalitní produkty Zákaznická spokojenost Míra uspokojení zákazníků > 95 % Zpráva pro zákazníka o řešení problému nejdéle do 7 dnů Reakce na požadavek zákazníka do 24 h Rychlá dodávka D N Nejnižší celkové náklady včetně jednotkových, reklamačních a servisních nákladů

2 Řada Sundaram KS 1K KS 2K/3K KS 4K/5K MKS 1K/2K/3K MKS Plus 2K/3K MKS 4K/5K Dálkový ovládací panel GS 2K/3K EX/MEX 1.5K/3K Plus Duo 1.5K/3K

3 Přehled funkcí řady Sundaram Modely KS/EX - Střídač s čistým sinusovým průběhem, se síťovým nabíječem, s PWM solárním regulátorem nabíjení Modely MKS/MKS Plus/MEX/Plus Duo - Střídač s čistým sinusovým průběhem, se síťovým nabíječem, s MPPT solárním regulátorem nabíjení Řada Sundaram s galvanickou izolací je kompatibilní s většinou modulů, např. s monokrystalickými, polykrystalickými, tenkovrstvými či CIGS moduly. Hlavní rozdíly mezi PWM a MPPT solárním regulátorem nabíjení - PWM regulátor: bez obvodu pro převod energie, nižší cena, menší velikost, nižší účinnost - MPPT regulátor: s obvodem pro převod energie, vyšší cena, větší velikost, vyšší účinnost - Konfigurace solárních modulů pro PWM regulátor: Nastavte Vmp systému o něco výše než nabíjecí napětí - Konfigurace solárních modulů pro MPPT regulátor: Nastavte Voc systému blízko k hodnotě regulátoru (ale o něco nižší)

4 Výkon a DC systém řady Sundaram DC Výkon systém 1 kva 1,5 kva 2 kva 3 kva 4 kva 5 kva 12 V= KS 1K MEX 1.5K* Plus Duo 1.5 K* MKS 1K EX 1.5K* KS 2K KS 3K 24 V= MEX 1.5K* MKS 2K MKS 3K EX 3K* MEX 3K* Plus Duo 3K* 48 V= MKS 1K Plus Duo 1.5K* MKS Plus 2K MKS Plus 3K KS 4K KS 5K Plus Duo 3K* MKS 4K MKS 5K * Nová generace, dostupná před 2. čtvrtletím 2015

5 Sinusový ostrovní měnič Sundaram KS 1K/2K/3K/4K/5K KS 1K KS 2K/3K KS 4K/5K Sinusový 1/2/3/4/5kVA vysoce účinný měnič a nabíječ Volitelný rozsah vstupního napětí Nastavitelný proud pro nabíjení baterií Výběr priority AC nebo solárního nabíjení Kompatibilní s napětím veřejné sítě nebo generátoru Paralelní provoz 6 jednotek u 4K/5K Dostupný je i dálkový ovládací panel Dálkový ovládací panel

6 Sinusový ostrovní měnič Sundaram MKS 1K/2K/3K/4K/5K Sinusový 1/2/3/4/5kVA vysoce účinný měnič a nabíječ Zabudovaný pokročilý MPPT solární regulátor nabíjení řízený DSP Volitelný rozsah vstupního napětí Nastavitelný proud pro nabíjení baterií Výběr priority AC nebo solárního nabíjení Kompatibilní s napětím veřejné sítě nebo generátoru Paralelní provoz 6 jednotek u 4K/5K Dostupný je i dálkový ovládací panel MKS 1K/2K/3K MKS 4K/5K Dálkový ovládací panel

7 Schéma paralelního provozu u Sundaram KS/MKS 4K/5K Paralelní provoz 6 zařízení pro trojfázovou zátěž BATERIE SÍŤ ZÁTĚŽ Paralelní provoz 6 zařízení pro jednofázovou zátěž BATERIE SÍŤ ZÁTĚŽ

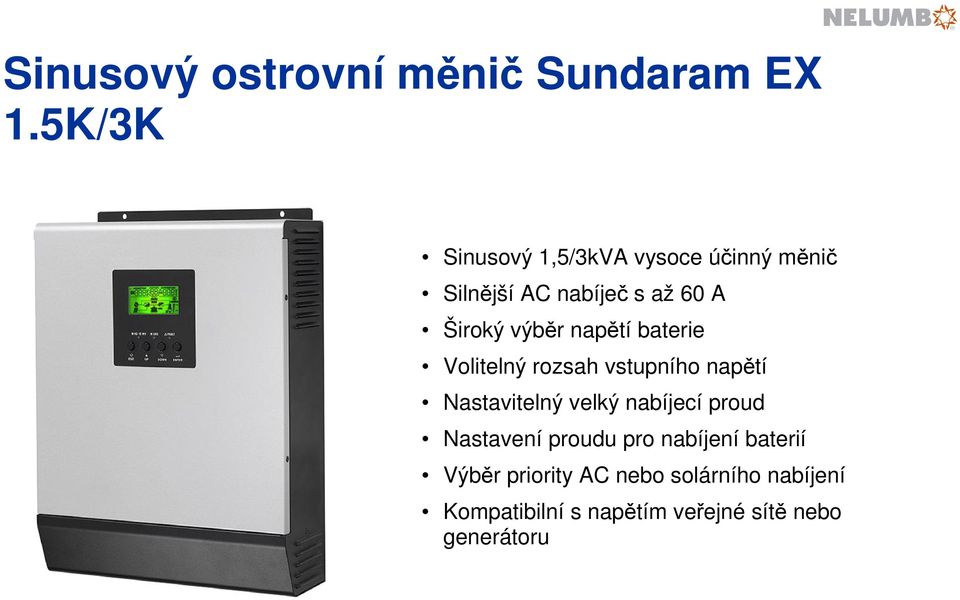

8 Sinusový ostrovní měnič Sundaram EX 1.5K/3K Sinusový 1,5/3kVA vysoce účinný měnič Silnější AC nabíječ s až 60 A Široký výběr napětí baterie Volitelný rozsah vstupního napětí Nastavitelný velký nabíjecí proud Nastavení proudu pro nabíjení baterií Výběr priority AC nebo solárního nabíjení Kompatibilní s napětím veřejné sítě nebo generátoru

9 Sinusový ostrovní měnič Sundaram MEX 1.5K/3K Sinusový 1,5/3kVA vysoce účinný měnič Zabudovaný MPPT solární regulátor nabíjení Silnější AC nabíječ s až 60 A a solární nabíječ s až 40 A Široký výběr napětí baterie Volitelný rozsah vstupního napětí Nastavitelný velký nabíjecí proud Nastavení proudu pro nabíjení baterií Výběr priority AC nebo solárního nabíjení Kompatibilní s napětím veřejné sítě nebo generátoru

10 Sinusový ostrovní měnič Sundaram MKS Plus / Plus Duo Sinusový 2/3kVA měnič a nabíječ Zabudovaný pokročilý MPPT solární regulátor nabíjení řízený DSP Volitelný rozsah vstupního napětí Nastavitelný proud pro nabíjení baterií Výběr priority AC nebo solárního nabíjení Sundaram MKS Plus 2K/3K s 1 MPPT Sundaram Plus Duo 1.5K/3K s 2 MPPT Kompatibilní s napětím veřejné sítě nebo generátoru Dostupný je i dálkový ovládací panel

11 Monitorovací software WatchPower

12 Měnič Quantum Solar s modifikovaným sinusovým průběhem 1,2/2,4kVA měnič s modifikovanou sinusoidou Volitelný rozsah vstupního napětí pro domácí spotřebiče a PC Zabudovaný 50A solární nabíječ s PWM Výběr priority AC nebo solárního nabíjení Možnost instalace na stěnu pro úsporu místa AC nabíjecí proud 10 nebo 20 A Nastavitelné napětí pro nabíjení baterií Podobné funkce jako Sundaram KS

13 Přehled ostrovních solárních měničů Model Sundaram KS MKS EX MEX MKS Plus Plus Duo Quantum Solar Výkon 1 5 kva 1 5 kva 1,5/3 kva 1,5/3 kva 2/3 kva 1,5/3 kva 1,2/2,4 kva Počet fází Topologie Jednofázový Ostrovní Časový průběh vlny Čistá sinusoida Modifikovaná sinusoida Lze použít AC zdroj napájení Zabudovaný AC nabíječ * Solární nabíječ Paralelní zapojení 1 3K: A 4K/5K: 60 A 1 3K: A 4K/5K: 60 A 60 A 60 A A 60 A 20 A PWM 1 MPPT PWM 1 MPPT 1 MPPT 2 MPPT PWM Jen u 4K/5K Jen u 4K/5K Priorita AC/solární Software WatchPower není * Tato tabulka je pouze orientační. Podrobnosti o AC nabíječi najdete v popisu parametrů jednotlivých modelů.

14 Síťový FV měnič s ukládáním energie Sundaram Hybrid 2 a 3 Měřič dodávky do sítě Měřič vlastní spotřeby Vlastní spotřeba i dodávka do rozvodné sítě Programovatelná priorita dodávky z FV, baterie nebo sítě Nastavitelný nabíjecí proud pro různé druhy baterií Programovatelné provozní režimy: síťový, ostrovní nebo síťový se záložním zdrojem Zabudovaný časovač pro různé režimy zapínání a vypínání Různé možnosti komunikace pomocí USB, RS-232, Modbus a SNMP Monitorovací software pro řízení a sledování v reálném čase Zakázkový firmware s ODM smlouvou

15 Třífázový síťový FV měnič s ukládáním energie Sundaram Hybrid 10 Vlastní spotřeba i dodávka do rozvodné sítě Programovatelná priorita dodávky z FV, baterie nebo sítě Nastavitelný nabíjecí proud pro různé druhy baterií Programovatelné provozní režimy: síťový, ostrovní nebo síťový se záložním zdrojem Zabudovaný časovač pro různé režimy zapínání a vypínání Různé možnosti komunikace pomocí USB, RS-232, Modbus a SNMP Monitorovací software pro řízení a sledování v reálném čase Zakázkový firmware s ODM smlouvou

16 Síťový FV měnič Sundaram 1.5 / 2 / 3 / 5 Konstrukce s krytím IP 65 pro venkovní použití Pokročilá DSP regulace Sundaram 1.5 Sundaram 2 Sundaram 3 Jeden či dva zabudované MPP sledovače Zabudovaný komunikační port RS-232/USB Sundaram 5 Monitorovací software zdarma

17 Monitorovací software SolarPower a SolarPower Pro SolarPower pro rozhraní RS-232 a USB SolarPower Pro pro rozhraní Modbus a SNMP

18 120/240W solární regulátor nabíjení s PWM K dispozici 12 nebo 24 V= Dvoustupňová metoda nabíjení Konstrukce s nízkou hmotností

19 Solární regulátor nabíjení SCC-MPPT 300W / 600W / 850W SCC-MPPT 300W Technologie MPPT pro sledování bodu maximálního výkonu Řízení mikroprocesorem Automatická detekce napětí baterie Třístupňové nabíjení pro optimální využití baterie Automatická detekce zátěže Multifunkční LCD displej s podrobnými informacemi Schéma zapojení: Regulátor Měnič SCC-MPPT 600W/850W Baterie

20 Solární regulátor nabíjení SCC-MPPT 3KW Inteligentní technologie MPPT pro sledování bodu maximálního výkonu zvyšuje účinnost o % Kompatibilní s 12V, 24V nebo 48V FV systémy Třístupňové nabíjení pro optimální využití baterie Maximální nabíjecí proud až 60 A Maximální účinnost až 98 % Snímač teploty baterie (BTS) pro automatickou teplotní kompenzaci Podporuje širokou řadu olověných baterií včetně akumulátorů se zaplavenými elektrodami, AGM i gelových akumulátorů Multifunkční LCD displej s podrobnými informacemi Stupeň krytí IP 31

21 Modulární měnič a nabíječ +Nova Střídač s čistým sinusovým průběhem Modulární konstrukce 3 v 1: DC/AC střídač AC/DC nabíječ FV nabíječ Možnost změny konfigurace za chodu zjednodušuje instalaci a údržbu Automatické sdílení zátěže na AC i DC výstupu Vysoká účinnost Ochrana proti přetížení a zkratu

22 Systém +Nova jako prostý měnič PROSTÝ MĚNIČ A1 = A2 = A3 = A4 = A5 = A6 = A7 = A8 = měnič Max. výkon pro zátěž: 20 kw

23 Systém +Nova jako měnič a nabíječ MĚNIČ A NABÍJEČ A1 = A2 = A3 = A4 = síťový nabíječ A5 = A6 = A7 = A8 = měnič Max. výkon pro zátěž: 10 kw Max. proud síťového nabíječe: 200 A

24 Systém +Nova jako hybridní systém HYBRIDNÍ SYSTÉM A1 = A2 = síťový nabíječ; A3 = A4 = solární nabíječ A5 = A6 = A7 = A8 = měnič Max. výkon pro zátěž: 10 kw Max. proud síťového nabíječe: 100 A Max. proud solárního nabíječe: 100 A

25 Systém +Nova jako kombinovaný nabíječ KOMBINOVANÝ NABÍJEČ A1 = A2 = A3 = A4 = síťový nabíječ A5 = A6 = A7 = A8 = solární nabíječ Max. proud síťového nabíječe: 200 A Max. proud solárního nabíječe: 200 A

26 Měnič Sundaram GS Střídač s čistým sinusovým průběhem Izolace mezi vstupem a výstupem pro zaručenou bezpečnost Lehká konstrukce z nerezové oceli a eloxovaného hliníku Nízká spotřeba pro úsporu energie Ochrana proti vysoké teplotě, přepólování a zkratu Výstraha a ochrana při nízké nebo vysoké hodnotě napětí baterie

27 Dálkový dohled a správa SNMP Web karta Modbus karta Umožňuje řízení a sledování několika UPS zdrojů propojených v síti RJ-45 Dynamické grafy UPS dat v reálném čase (napětí, frekvence, úroveň zátěže, úroveň baterie) Jednoduchá aktualizace firmwaru jedním kliknutím Volitelný snímač pro sledování okolí (EMD), který detekuje kouř a snímá teplotu a vlhkost Dvouletá záruční doba Podpora protokolu Modbus RTU Zabudovaný DIP přepínač pro konfiguraci RS-485 Řízení a sledování několika UPS nebo měničů v reálném čase přes komunikační port RS-232/485

28 Dálkový dohled a správa Modbus modul Modbus web server Podpora pro dohled nad ostrovními měniči přes rozhraní Modbus Implementace protokolu Modbus RTU Integrace se softwarem WatchPower Podpora měničů řady Sundaram Zabudovaný webový server Podporuje dohled a provoz až 247 zařízení Modbus Ideální monitorovací řešení pro středně velké solární farmy Podpora měničů řady Sundaram Hybrid

29 Hybridní měnič s ukládáním energie Sundaram Hybrid ZÁLOŽNÍ ZDROJ MĚNIČ NABÍJEČ

30 Využití systému s ukládáním energie Samostatný solární systém Samostatný solární systém Sundaram MKS SOLÁRNÍ POLE ZÁTĚŽ SOLÁRNÍ POLE ZÁTĚŽ BATERIE BATERIE GENERÁTOR Solární systém s připojením k síti Sundaram Samostatný solární systém Sundaram Hybrid SOLÁRNÍ POLE ROZVODNÁ SÍŤ SOLÁRNÍ POLE ROZVODNÁ SÍŤ ZÁTĚŽ SNÍMAČE SLEDOVÁNÍ BATERIE ZÁTĚŽ

31 Blokové schéma pro třífázový 10kW Sundaram Hybrid AC VÝSTUP FV 1 SÍŤ FV 2 BATERIE

32 Vlastnosti 2 / 3 kw 10 kw Vlastní spotřeba i dodávka do rozvodné sítě Programovatelná priorita dodávky z FV, baterie nebo sítě Programovatelné provozní režimy: síťový, ostrovní nebo síťový se záložním zdrojem Nastavitelný nabíjecí proud Zabudovaný časovač pro různé režimy zapínání a vypínání Různé možnosti komunikace pomocí USB, RS-232, karty Modbus a SNMP Monitorovací software pro řízení a sledování v reálném čase

33 Popis připojovacího panelu Měnič Sundaram Hybrid 3 1) FV konektory 2) Konektory pro AC síť 3) Konektory pro baterii 4) Konektory pro AC výstup 5) Komunikační port RS-232 6) USB port 7) Inteligentní slot 8) Uzemnění 9) LCD displej 10) Ovládací tlačítka 11) Bezpotenciálový kontakt (pin 5/7 pro generátor) 12) Snímač teploty baterie 13) EPO konektor pro nouzové vypnutí 14) AC jistič 15) DC spínač 16) Řídicí reléový port (napájí externí relé)

34 LCD displej sedm zobrazovaných hodnot Napětí v rozvodné síti nebo frekvence AC vstupu Frekvence, napětí, výkon nebo procentuální zatížení AC výstupu Vstupní napětí nebo výkon FV vstupu Napětí baterie nebo procento nabití Datum a čas Dnešní nebo celková vyrobená energie Zobrazovací režimy pro vyrobenou energii: vybraný datum, vybraný měsíc a vybraný rok

35 Přibalený software SolarPower

36 Příslušenství Modbus karta G Řízení v reálném čase a sledování několika záložních zdrojů nebo měničů pomocí komunikačního portu RS-485 Podpora protokolu Modbus RTU Zajišťuje ochranu proti přepětí Modbus server G Součástí je i webový server Zajišťuje kontrolu a provoz až 247 zařízení Modbus Ideální monitorovací řešení pro středně velké solární farmy Ethernet Ethernet Modbus server RS-485 pro Modbus RTU Slave zařízení Měřič energie

37 Příslušenství Měřič energie G Podpora RS-485 Modbus RTU Výběr napájecího systému (1fázový 2vodičový, 3fázový 3vodičový a 3fázový 4vodičový) Napětí a celková harmonická zkreslení všech fází Proudy a celková proudová harmonická zkreslení všech fází Impulsní výstup s proměnlivou šířkou

38 Zapojení Modbus server RS-485 Rozvodná síť L1 L2 L3 N Měřič spotřeby energie FV pole 1 Modbus karta 1 Hybridní měnič 1 Síť L G N FV pole 2 AC výstup Modbus karta 2 Zátěž AC výstupu 1 Hybridní měnič 2 Síť L G N FV pole 3 AC výstup Modbus karta 3 Zátěž AC výstupu 2 Hybridní měnič 3 Síť L G N AC výstup Zátěž AC výstupu 3 Baterie Uzemnění K hlavní společné zátěži

39 Srovnání Sundaram Sundaram Hybrid Rozsah výkonů 1 kva až 5 kva 2 / 3 / 10 kw Účiník 0,8 1,0 Přípustný rozsah vstupního AC napětí 90 V~ až 280 V~ 170 V~ až 280 V~ Rozsah DC napětí Maximální AC nabíjecí proud Maximální solární nabíjecí proud 1 kva: 12/24/48 V= 2 kva / 3 kva: 24/48 V= 4 kva / 5 kva: 48 V= 10/20/30/60 A W max. 48 V= 2 / 3 kw: 25 A 10 kw: 200 A 2 kw: W 3 kw: W 10 kw: W Typ solárního nabíječe PWM / MPPT MPPT Rozsah provozních teplot 0 C až +55 C 0 C až +40 C 10 C až +55 C Provoz bez baterie NE ANO Dodávka vyrobené energie do sítě NE ANO Paralelní funkce (stohovatelné) ANO (pouze 4 kva a 5 kva) NE Standardní komunikační rozhraní RS-232 RS-232 / USB a slot pro SNMP

40 Síťový provoz Síťový FV vstup SOLÁRNÍ FV POLE MPPT ROZVODNÁ SÍŤ AC vstup DC AC STŘÍDAČ

41 Ostrovní provoz Ostrovní FV vstup Vybíjení SOLÁRNÍ FV POLE BATERIE Nabíjení MPPT DC DC Nabíjení Nabíjení DC AC STŘÍDAČ BATERIE Vybíjení DC DC Vybíjení DC AC STŘÍDAČ ROZVODNÁ SÍŤ AC vstup AC výstup AC výstup

42 Síťový provoz se záložním zdrojem Síťový se zálohou Dostatek FV energie FV vstup SOLÁRNÍ FV POLE MPPT Nabíjení BATERIE ROZVODNÁ SÍŤ DC DC Nabíjení DC AC STŘÍDAČ AC vstup AC výstup

43 Síťový provoz se záložním zdrojem Bez FV energie Málo FV energie FV vstup Vybíjení SOLÁRNÍ FV POLE BATERIE Nabíjení MPPT DC DC Nabíjení Nabíjení DC AC STŘÍDAČ BATERIE Vybíjení DC DC Vybíjení DC AC STŘÍDAČ ROZVODNÁ SÍŤ AC vstup AC výstup AC výstup

44 Děkujeme Vám
