1 Zvýšení absorpční kapacity OPŽP PO 1 a 6 Omezování rizika povodní (opatření na vodních tocích) Ministerstvo životního prostředí Státní fond životního prostředí ČR zelená linka dotazy@sfzp.cz

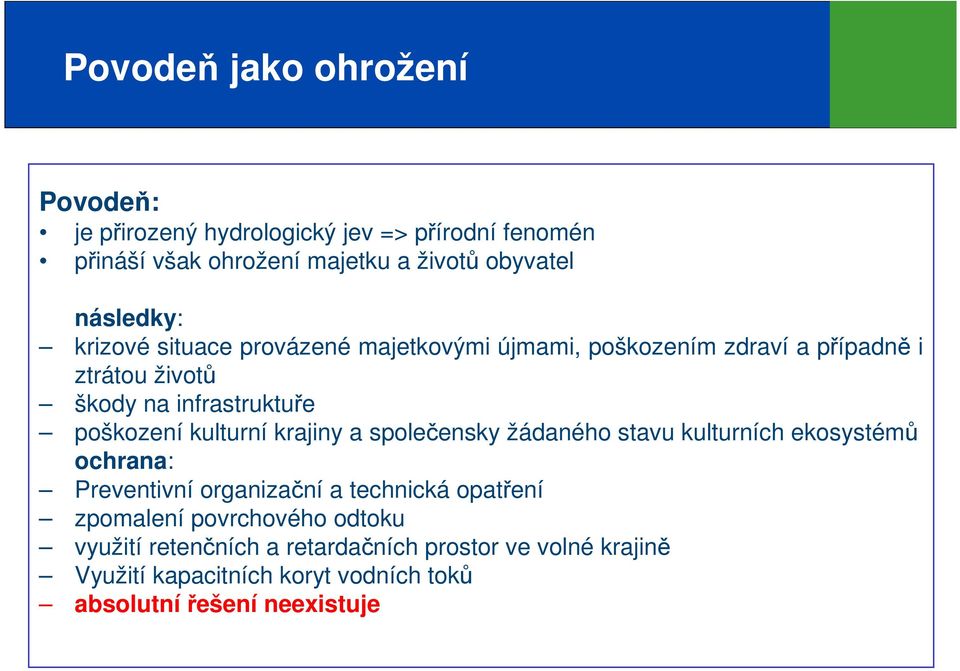

2 Povodeň jako ohrožení Povodeň: je přirozený hydrologický jev => přírodní fenomén přináší však ohrožení majetku a životů obyvatel následky: krizové situace provázené majetkovými újmami, poškozením zdraví a případně i ztrátou životů škody na infrastruktuře poškození kulturní krajiny a společensky žádaného stavu kulturních ekosystémů ochrana: Preventivní organizační a technická opatření zpomalení povrchového odtoku využití retenčních a retardačních prostor ve volné krajině Využití kapacitních koryt vodních toků absolutní řešení neexistuje

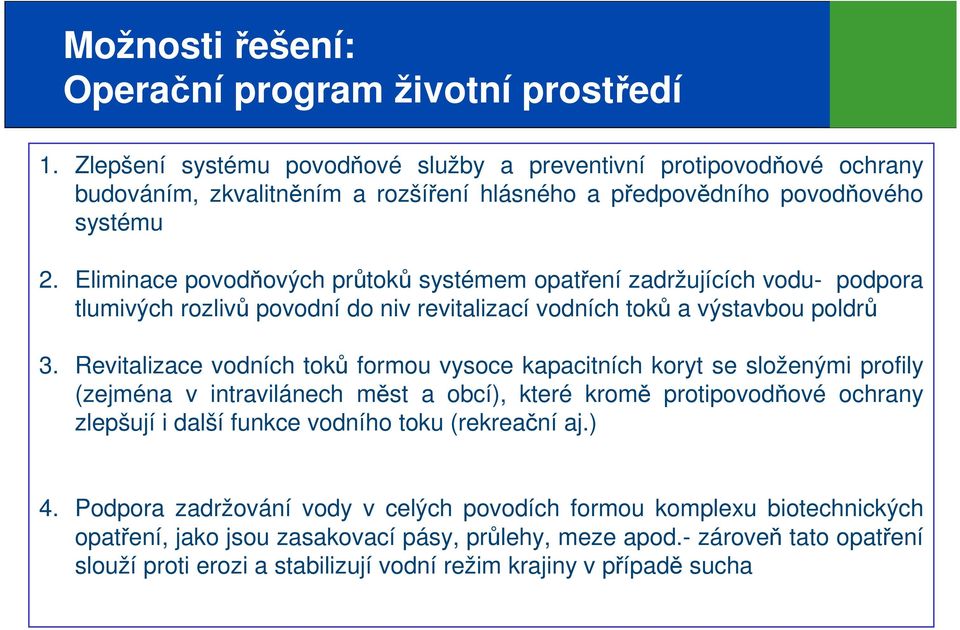

3 Možnosti řešení: Operační program životní prostředí 1. Zlepšení systému povodňové služby a preventivní protipovodňové ochrany budováním, zkvalitněním a rozšíření hlásného a předpovědního povodňového systému 2. Eliminace povodňových průtoků systémem opatření zadržujících vodu- podpora tlumivých rozlivů povodní do niv revitalizací vodních toků a výstavbou poldrů 3. Revitalizace vodních toků formou vysoce kapacitních koryt se složenými profily (zejména v intravilánech měst a obcí), které kromě protipovodňové ochrany zlepšují i další funkce vodního toku (rekreační aj.) 4. Podpora zadržování vody v celých povodích formou komplexu biotechnických opatření, jako jsou zasakovací pásy, průlehy, meze apod.- zároveň tato opatření slouží proti erozi a stabilizují vodní režim krajiny v případě sucha

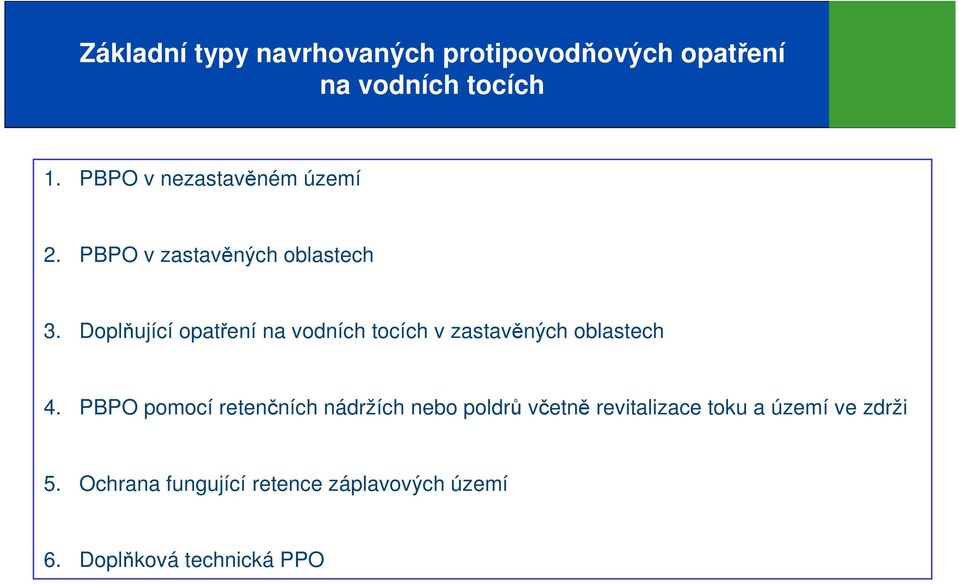

4 Základní typy navrhovaných protipovodňových opatření na vodních tocích 1. PBPO v nezastavěném území 2. PBPO v zastavěných oblastech 3. Doplňující opatření na vodních tocích v zastavěných oblastech 4. PBPO pomocí retenčních nádržích nebo poldrů včetně revitalizace toku a území ve zdrži 5. Ochrana fungující retence záplavových území 6. Doplňková technická PPO

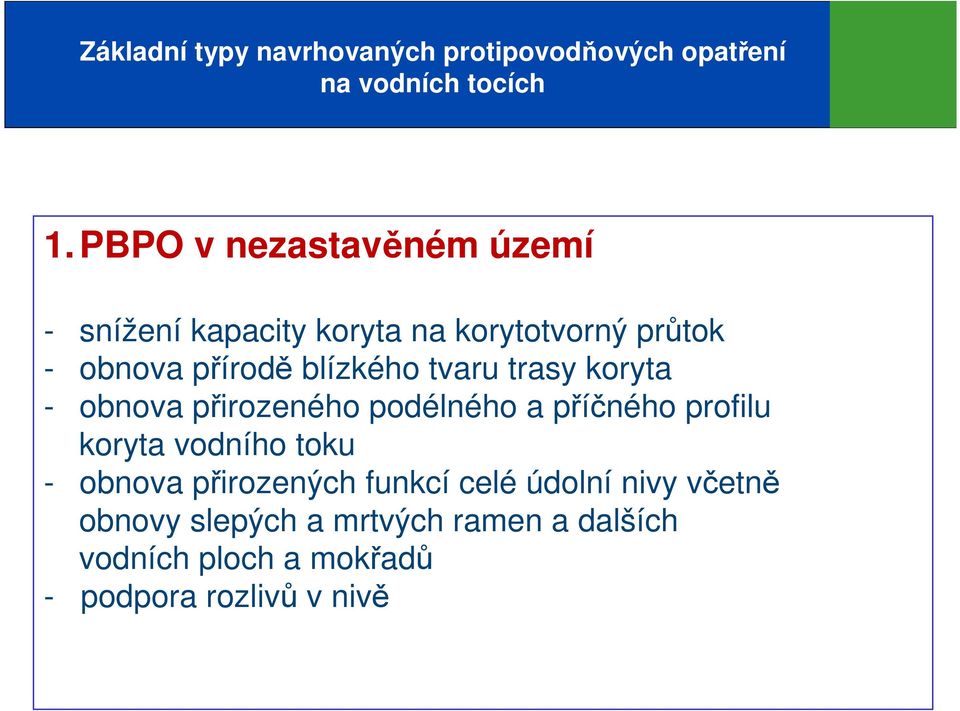

5 Základní typy navrhovaných protipovodňových opatření na vodních tocích 1. PBPO v nezastavěném území - snížení kapacity koryta na korytotvorný průtok - obnova přírodě blízkého tvaru trasy koryta - obnova přirozeného podélného a příčného profilu koryta vodního toku - obnova přirozených funkcí celé údolní nivy včetně obnovy slepých a mrtvých ramen a dalších vodních ploch a mokřadů - podpora rozlivů v nivě

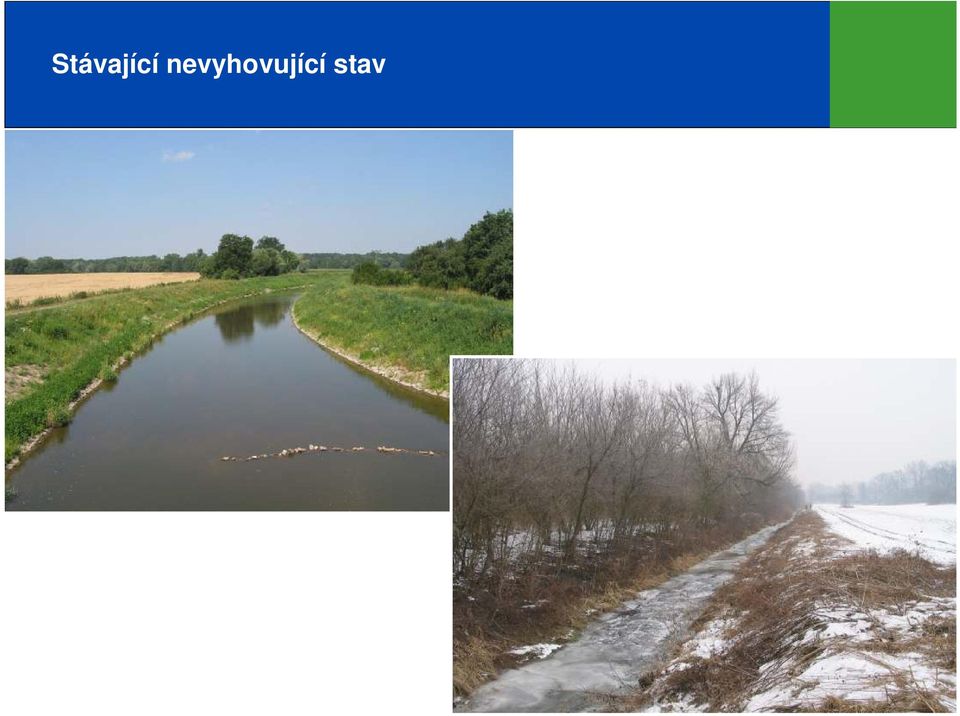

6 Stávající nevyhovující stav

7 Usnadnění povodňového rozlivu

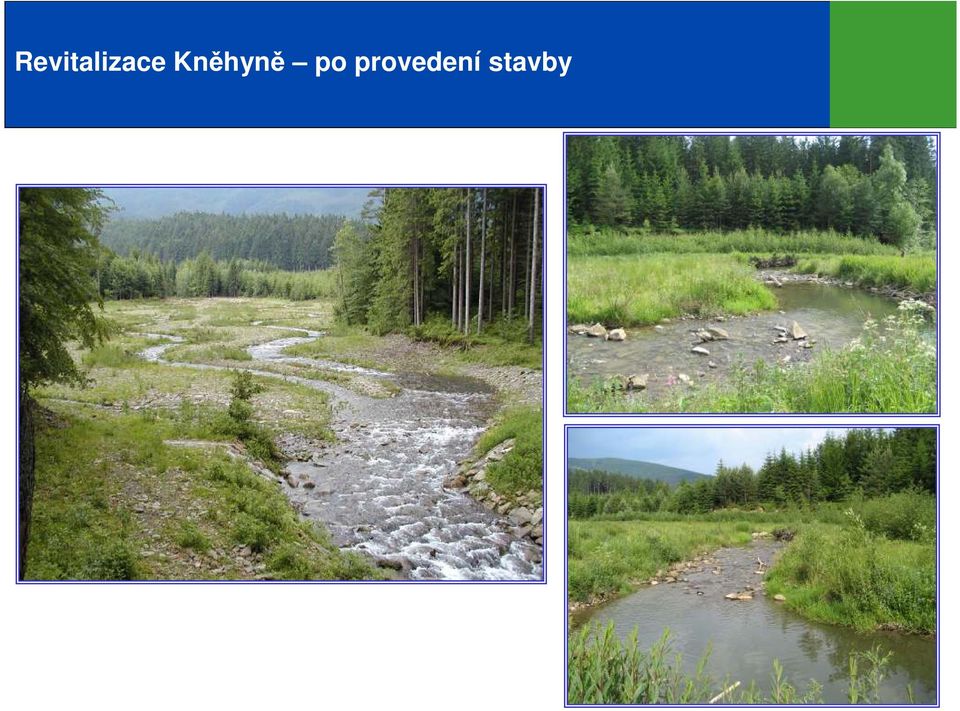

8 Revitalizace Kněhyně po provedení stavby

9 Revitalizace Lubenského potoka cílový stav

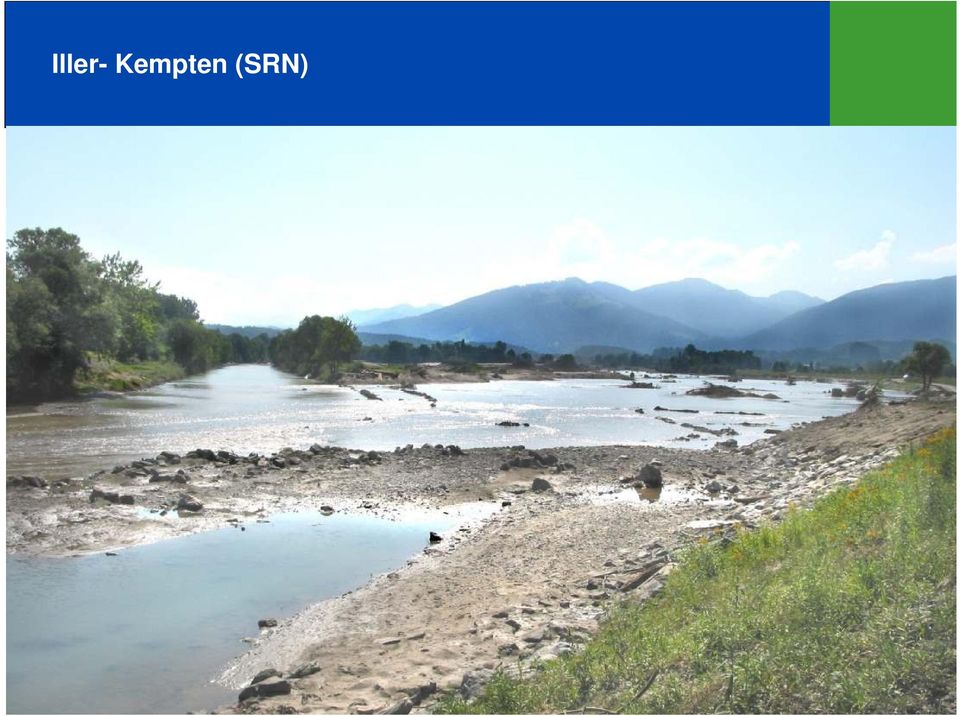

10 Iller- Kempten (SRN)

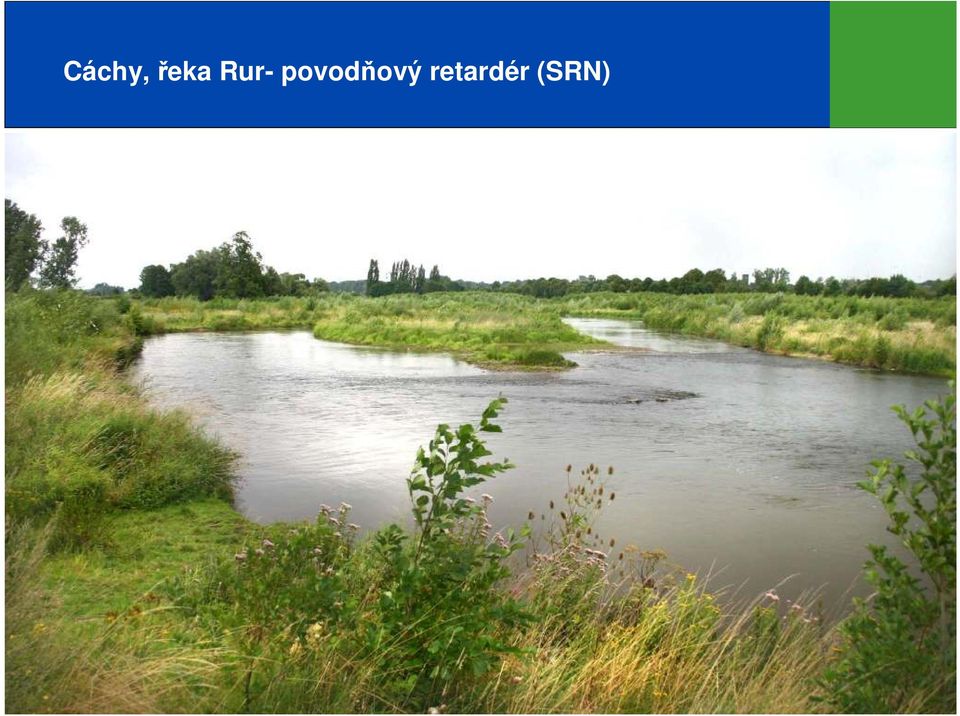

11 Cáchy, řeka Rur- povodňový retardér (SRN)

12 Kehl, řeka Kinzig (SRN)

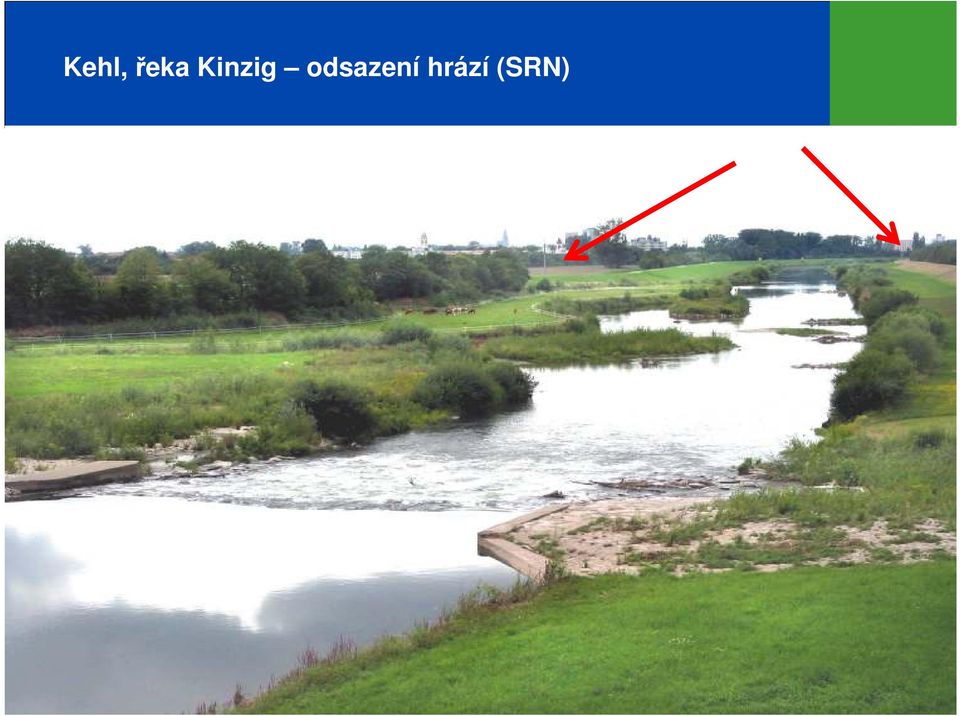

13 Kehl, řeka Kinzig odsazení hrází (SRN)

14 Rodach u Redwitz (SRN)

15 Řeka Mohan, Unterbrunn (SRN)- původní stav

16 Řeka Mohan, Unterbrunn (SRN)- po revitalizaci území

17 Řeka Mohan, Unterbrunn (SRN)- po revitalizaci území

18 Základní typy navrhovaných protipovodňových opatření na vodních tocích 2. PBPO v zastavěných oblastech - zkapacitnění koryta toku složeným profilem s kynetou koncentrující nízké průtoky - kyneta má parametry přírodě blízkého koryta a umožňuje mj. zajištění biologických funkcí toku - výše položené partie složeného koryta umožňují rekreační využití - v návaznosti na složené kapacitní koryto je možnost ohrázování zástavby

19 Využití prostoru - větší kapacita, ekologická hodnota Bad Staffeistein, SRN Dubá u Teplic 19

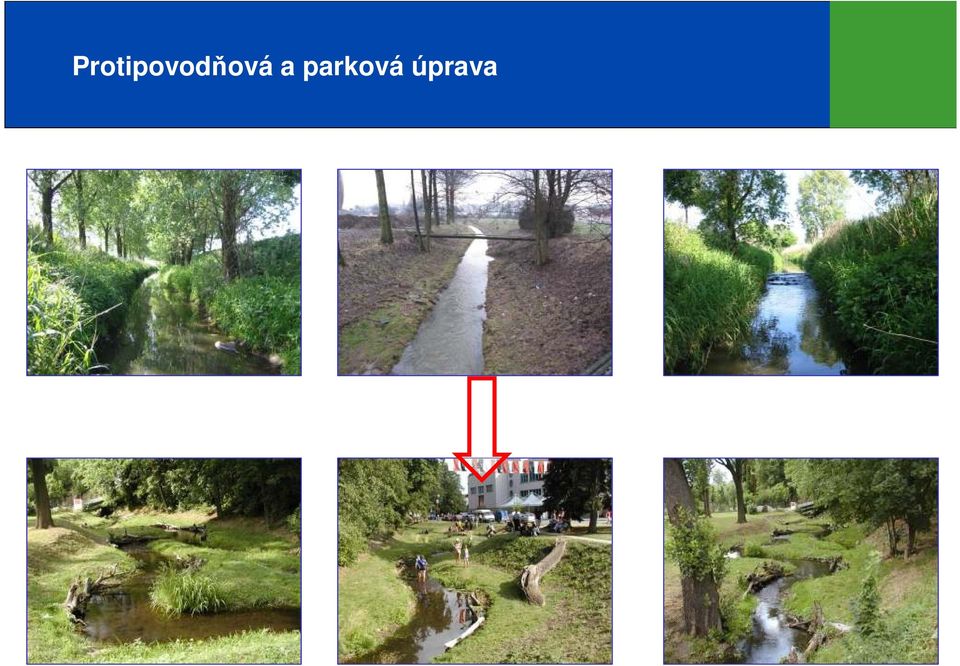

20 Protipovodňová a parková úprava

21 Revitalizace náhonu v intravilánu města Chrudim Stav náhonu před revitalizací (1995) Totéž místo po revitalizaci (2006)

22 Revitalizace náhonu v intravilánu města Chrudim Stav náhonu před revitalizací (1996) Stejné místo po revitalizaci (2008)

23 Protipovodňová úprava s místem pro odpočinek Isara, Mnichov (SRN)

24 Isara, Mnichov (SRN)

25 Isara, Mnichov (SRN)

26 Isara, Mnichov (SRN)

27 Isara, Mnichov (SRN)

28 Isara, Mnichov (SRN)

29 Werse Beckum (SRN) 29

30 Schwarzenbach u Hofu (SRN) 30

31 Rodach, tok Kronach (SRN)

32 Ebermannstadt, tok Wiesent (SRN)

33 Základní typy navrhovaných protipovodňových opatření na vodních tocích 3. Doplňující opatření na vodních tocích v zastavěných oblastech - tato opatření nejsou přímou součástí PPO - využívají území kolem vodních toků pro zajištění rekreačních, volnočasových, estetických a architektonických funkcí území

34 Příklad parkových úprav

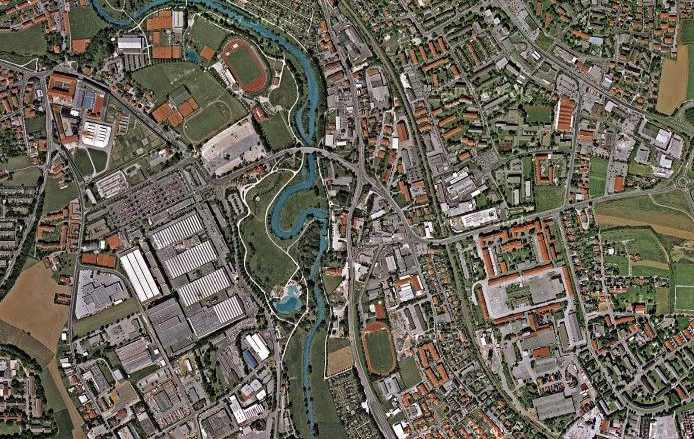

35 Amberg, říčka Vils (SRN)

36 Amberg, říčka Vils (SRN)

37 Amberg, říčka Vils (SRN)

38 Amberg, říčka Vils (SRN)

39 Norimberk, tok Pegnitz (SRN)

40 Norimberk, tok Pegnitz (SRN)

41 Soul, Jižní Korea

42 Soul, Jižní Korea

43 Rodach, tok Kronach (SRN)

44 Rodach, tok Kronach (SRN)

45 Rodach, tok Kronach (SRN)

46 Rodach, tok Kronach (SRN)

47 Rodach, tok Kronach (SRN)

48 Základní typy navrhovaných protipovodňových opatření na vodních tocích 4. PBPO pomocí retenčních nádržích nebo poldrů včetně revitalizace toku a území ve zdrži Retenční nádrže a poldry: zajistit obousměrnou migrační prostupnost v místech, kde je to žádoucí zajistit volný transport splavenin profilem hráze Úprava ve zdrži- viz PBPO v nezastavěném území: - snížení kapacity koryta na korytotvorný průtok - obnova přírodě blízkého tvaru trasy koryta - obnova přirozeného podélného a příčného profilu koryta vodního toku - obnova přirozených funkcí celé údolní nivy včetně obnovy slepých a mrtvých ramen a dalších vodních ploch a mokřadů

49 Moravská Sázava- poldr Žichlínek (původní stav lokality) foto Vodní zdroje Chrudim, s.r.o.

50 Moravská Sázava- poldr Žichlínek (vizualizace návrhu)

51 Moravská Sázava- poldr Žichlínek (po dokončení prací)

52 Rokytka u Prahy v prostoru poldru Čihadla

53 Šporka u České Lípy vizualizace návrhu suché retenční nádrže

54 Základní typy navrhovaných protipovodňových opatření na vodních tocích 5. Ochrana fungující retence záplavových území - Důsledná ochrana stávajících rozlivných ploch a záplavových území

55 Základní typy navrhovaných protipovodňových opatření na vodních tocích 6. Doplňková technická PPO - navazují na PBPO - ohrázování zastavěných území v dosahu vzdutí vody v nivě - zkapacitnění profilů mostů - zkapacitnění profilů mostů - snížení koruny jezů v intravilánu

56 Dědina- původní stav koryta (vizualizace)

57 Dědina- revitalizace toku ve vybraném úseku včetně ohrázování intravilánu (vizualizace)

58 Příklad nutných ohrázování zastavěných částí- Oberdofen (SRN) Ohrázování intravilánu Provedená revitalizace

59 Jizera pod Turnovem kombinace přírodě blízkých a technických opatření Problémová místa

60 Jizera pod Turnovem kombinace přírodě blízkých a technických opatření Ohrázování zastavěných částí Podpoření rozlivu zvýšením kapacity propustků

61 Problematické profily zhoršující průchody povodňových průtoků

62 Zvýšení absorpční kapacity OPŽP PO 1 a 6 Děkujeme za pozornost. Evropská unie Spolufinancováno z Prioritní osy 8 Technická pomoc financovaná z Fondu soudržnosti Ministerstvo životního prostředí Státní fond životního prostředí ČR zelená linka dotazy@sfzp.cz
