SO 01.1 Příprava území. SO obsahuje kácení a manipulaci se zeminou.

Transkript

1 Název akce Hráz na Petrůvce, Petrovice u Karviné km 9,900-11,500 Investor Povodí Odry, státní podnik Varenská 49, Ostrava, Moravská Ostrava, PSČ Povodí Vodní tok Číslo hydrologického pořadí Olše Petrůvka Kraj Okres Obec Katastrální území Moravskoslezský Karviná Petrovice u Karviné Petrovice u Karviné a Prstná Stav před realizací Tok Petrůvky pramení na území Polska. Na naše území vtéká v km (dle TPE 14.27). Koryto zde má plně přirozený charakter, trasa volně meandruje v říční nivě šířky od 200 do 250 m. Zájmové území stavby se nachází v místě, kde překonává místní komunikace koryto Petrůvky silničním mostem v km (dle TPE ). V tomto místě se jedná o několik desítek objektů, některé stojí velmi blízko koryta. V dosahu zástavby (km ) je koryto částečně ohrázováno na levém břehu. Úroveň hráze je nevyrovnaná a místy zcela chybí (kolem km 11.5). Šířka říční nivy se pod zástavbou rozšiřuje až na 400 m. Další část zájmového území s oblastí zástavby se nachází na pravém břehu mezi protily km Od profilu km 10.5 je koryto Petrůvky upraveno. Mezi pravým břehem a silnicí byla v minulosti postavena nefunkční zídka, jejímž cílem je zamezení přepadu vody přes těleso silnice do oblasti místní zástavby, která se nachází ve sníženém území. Za mostem v km (dle TPE 9.938) se nachází na pravém břehu skupina obytných budov. Tok Petrůvky se 100 m za mostem stáčí doprava, na pravém břehu míjí místní ČOV. Za obloukem navazuje přímý úsek délky 550 m, kde zůstává koryto stále neupravené. Pod profilem km 10.0 se za pravým břehem nachází soustava rybníků a obytných domů, v levé inundaci široké do 200 m leží místní fotbalové hřiště. Ochranné hrázky v době své funkčnosti zajišťovaly ochranu území před povodněmi pouze do výše průtoku Q5. Počet ohrožených obyvatel v záplavovém území při stoleté povodni činí 152 osob, plocha ohrožených stavebních objektů činí m2. Cíl investice Účelem stavby je zabránění rozlivu z VT Petrůvky do zastavěného území obce Petrovice u Karviné. Návrhové parametry stavby vychází z požadavku zajištění ochrany území při návrhovém průtoku v Petrůvce odpovídajícímu Q100 = 83,1 m3/s s převýšením 0,3m. Stavba hrází a zdí ochrání rodinné domy v zastavěné oblasti v uvedené obci, navazující infrastrukturu a bytovou výstavbu, základní školu, mateřskou školu a zabrání tak škodám na majetku a ohrožení obyvatel. Navrhovanou stavbou bude ochráněno 152 obyvatel. Popis provedených opatření Předmětem stavby je vybudování nových ochranných hrází a zdí v lokalitě I. a lokalitě II. jako protipovodňové opatření navržené na Q100 s převýšením 0,3 m. Stavba je členěna na 9 stavebních objektů a mimoglobální objekt ZS a objekt ostatních nákladů potřebných na realizaci uvedené stavby: SO 01.1 Příprava území. SO obsahuje kácení a manipulaci se zeminou. SO Přeložky vodovodu. SO obsahuje výkopy a montáže pro přeložky vodovodních potrubí. SO Rekonstrukce kanalizace. SO obsahuje rekonstrukci kanalizace DN 600 v km 0,212, DN 200, DN 400 a DN 600 v km 0,157 výkopy a montáže pro rekonstrukci kanalizačního betonového a plastového potrubí. SO Přeložky plynovodu. SO obsahuje výkopy a montáže pro přeložky plynovodních potrubí. SO Přeložky vedení Telefonica O2. SO obsahuje výkopy a montáže pro přeložky podzemních, telefonních vedení.

2 SO Přeložky vedení ČEZ - NN. SO obsahuje výkopy a montáže pro přeložku podzemního, kabelového vedení NN. SO 02 PPO lokalita I. SO obsahuje výkopy, hutněné násypy pro homogenní protipovodňovou hráz a zeď včetně její betonáže. SO 03 PPO lokalita II. SO obsahuje výkopy, hutněné násypy pro homogenní protipovodňové hráze a zeď včetně její betonáže. SO 04 Komunikace. SO obsahuje demontáž části místní komunikace, její navýšení a znovuzřízení. E. Mimoglobální objekty ZS. Objekt obsahuje sjezdy. HPP 07 Ostatní náklady spojené s realizací stavby. Objekt obsahuje vytýčení stavby, havarijní a povodňový plán, geometrické plány, zaměření skutečného provedení a opravu PD dle skutečného provedení atd. Dodavatel Lesostavby Frýdek - Místek a. s., Slezská 2766, Frýdek - Místek Termíny realizace zahájení 07/2010 ukončení 04/2012 Celkové náklady Výše podpory 21,532 mil. Kč 15,880 mil. Kč 0, mil. Kč (dotace Moravskoslezského kraje)

3 Přehledná situace (mapka)

4 Přehledná situace (mapka)

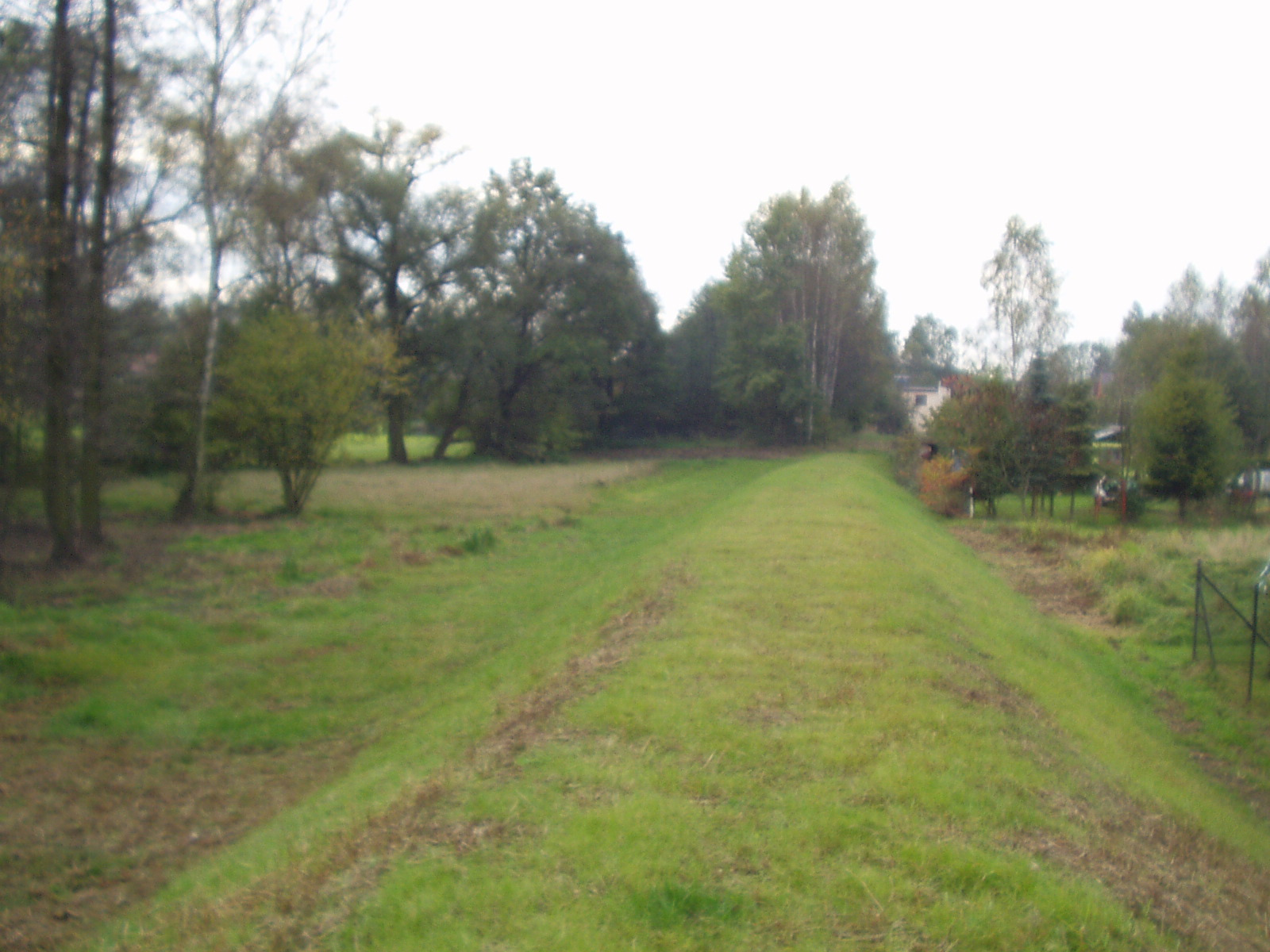

5 Fotodokumentace Foto 1 ZH II nová zemní hráz Foto 3 ZH III násyp nové ochranné hráze Foto 5 BS III bet stěna s částí oplocení a ZH IV Foto 2 BS II nová betonová stěna Foto 4 svah ZH III a zavázání BS II do pilíře SM Foto 6 ZH IV - nová zemní hráz

6 Fotodokumentace Foto 7 BS II vyústní objekt dešťové kanalizace Foto 9 ZH III náhradní výsatba, kompenzační opatření Foto 11 BS III výstavba bet stěny Foto 8 ZH II betonový propustek Foto 10 Navýšení místní komunikace, přeložka Foto 12 BS III a ZH IV - nová ZH a nájezd na most
